Розетки на плинтуса: предназначение, особенности монтажных работ

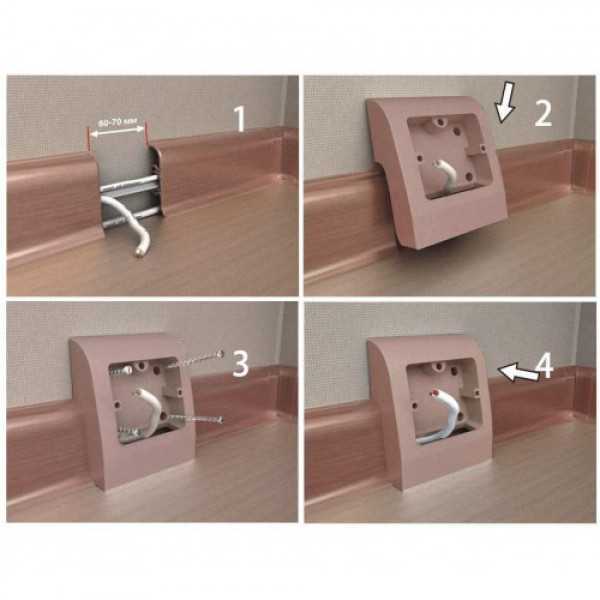

Как установить плинтусную или напольную розетку

Технология монтажа напольных розеток предполагает наличие самого плинтуса, розеток и подрозетников. Покупать все элементы желательно одной фирмы, это обеспечит совпадение плинтуса и установочных элементов.

Планки плинтуса изготавливают из поливинилхлорида с имитацией под дерево или другую текстуру. Этот материал обеспечивает долговечную эксплуатацию всей конструкции. Он не горит, не теряет цвет. Основа плинтуса – это планка с каналами для прокладки электропроводки. На нее надевается панель для защиты, сделанная из гибкого материала. Покупая плинтус, не забудьте о монтажных элементах: заглушках, переходниках.

Подрозетник – это коробка, по форме обеспечивающая ее крепление к плинтусу. Нижняя часть выступает переходником между плинтусом и розеткой. Подрозетник крепится или на стену, или непосредственно на плинтус. Изготавливается из такого же материала, как и плинтус, но в более жесткой форме.

Для самостоятельного монтажа плинтуса вам понадобится: ударная дрель, шуруповерт, молоток, нож, пилка, рулетка и пассатижи. Также необходимо запастись дюбелями больше 6 мм и изолентой.

Все работы с электропроводкой необходимо проводить при выключенном напряжении сети. Первым этапом работы является прокладывание плинтуса:

— предварительно размечают места установления розеток, потом отрезают нужные по длине планки и крепят их к стене; — снимают панель, прикладывают основу плинтуса к стене и просверливают отверстие насквозь, заглубляясь в стену; — потом вбивают пластиковые дюбеля. При забивании дюбеля следите, чтобы не повредилась монтажная планка плинтуса; — удаляют из монтажных каналов пыль, которая образовалась при сверлении; — с помощью уровня ставят планку строго горизонтально и прикрепляют ее к стене.

Затем прокладывают электропроводку в канавках плинтуса и монтируют переходники. В местах, где отмечены розетки, делают разрывы или просверливают отверстия. Нужно зашлифовать края отверстий, чтобы не было заусениц.

Потом прокладывают электропроводку в каналах и закрывают плинтус защитной панелью. После этого необходимо закрепить подрозетник к стене и смонтировать саму розетку, после чего надеть на нее декоративную панель.

Проводка в плинтусе: плюсы и минусы

Плюсы такого решения очевидны для тех, кто хочет модернизировать проводку, но до капитального ремонта дело еще не дошло. По правилам укладывать электрокабели можно:

• Открытым способом. Это ретро-проводка и кабель-каналы.
• Закрытым способом: либо в слой штукатурки, либо в штробы (в многоэтажках блочного типа штробить нельзя), но с обязательной установкой распаечных коробок, в которые выводят все соединения проводов.

Как понимаете, без ремонта можно только сделать открытую проводку либо уложить провода в кабель-каналах. Ретро-проводка требует соответствующей обстановки, а обычные кабель-каналы выглядят совсем на любителя. Поэтому, наверное, наиболее популярный выход — сделать проводку в плинтусах. Плинтуса нужны специальные, со сформованным продольным пазом под укладку кабелей.

Электропроводка под плинтусом

Итак, плюс укладки кабелей в плинтуса — не требует капитального ремонта, быстро монтируется. Всегда есть возможность заменить кабель или перепроложить его. Но есть и минусы. Первый — охлаждение кабелей, уложенных в слой штукатурки лучше, чем у тех, которые лежат пучком да и еще в закрытом невентилируемом пространстве. Поэтому не перегружайте проводку, не включайте в нее больше приборов, чем ее предельная нагрузка.

Еще один недостаток — кабель-каналы в плинтусе небольшие и разводку по большой квартире в них не сделаешь. Банально не хватит места. Там удастся уложить три-пять проводов, в зависимости от диаметра. А еще надо провода от интернета, кабельного телевидения и т.д. туда упаковать. И очень желательно, чтобы между ними (проводкой и малоточными проводами) была перегородка. Иначе и интернет будет «тормозить» и телевидение «снежить» и искажаться. Так что если всерьез собираетесь тянуть проводку в плинтусах, то плинтус должен быть высоким, с двумя-тремя отделениями, разделенными перегородками.

Плинтуса для укладки проводов могут быть не только из ПВХ

Еще вопрос: как сделать розетки/выключатели. Есть системы электротехнических плинтусов, в которых розетки монтируются прямо над плинтусом. Но не для всех это подходит. Слишком низко для людей в возрасте. Так что придется все-таки либо штробить, либо укладывать кабеля в открытую или в небольшом кабель-канале. По современным стандартам, розетки делают на высоте 60-80 см. Так что участки небольшие, но кабели/кабель-каналы все равно будут.

Некоторые рекомендации

Прокладка кабеля в плинтусе имеет несколько особенностей. Эксперты настоятельно рекомендуют ознакомиться с ними перед началом монтажа. Следует учесть, что найти в продаже розетки, предназначенные для установки на плинтус, достаточно сложно. Поэтому чаще всего подобные элементы конструкции выводят на стену. В этом случае потребуется либо штробить стену (чего хотелось бы избежать), либо выводить провод сквозь плинтус. В этом случае декоративную накладку конструкции придется разрезать.

Провод будет проходить по поверхности стены. Нарушив целостность декоративной накладки, можно получить в итоге неаккуратный вид конструкции. Лучше всего выводить провода для создания розеток в незаметном, скрытом от глаз месте.

Там, где проводка будет огибать дверные проемы, потребуется выбрать иной способ монтажа провода. Здесь он, по понятным причинам, не сможет проходить внутри плинтуса. В некоторых случаях хозяева квартиры или дома прячут электрические коммуникации под наличники. Иногда без штробления стен обойтись не получится.

Как рассчитать количество плинтуса

Чтобы не тратить лишние деньги, следует научиться правильно рассчитывать количество плинтуса. Эти знания могут пригодиться при ремонте любого помещения. Вся сложность в проведении расчетов заключается в том, что любая комната – это далеко не идеальный по форме прямоугольник или квадрат. Любое помещение имеет внутри различные ниши, колонны, изгибы и прочее. Именно поэтому просто измерить периметр помещения и поделить его на длину одной планки плинтуса не выйдет – с расчетами придется потрудиться.

Для начала вычерчивается точный план помещения, в котором производится ремонт. При этом учитываются все размеры с точностью до миллиметра, а также ниши, дверные проемы, колонны и прочие геометрические особенности.

Схема расчета необходимого количества плинтуса

Затем высчитывается периметр помещения – это сумма всех длин, кроме ширины дверных проемов. Получившийся результат делится на длину одной планки плинтуса. Если число получилось дробным, оно округляется до целого в большую сторону. При произведении расчетов, сразу же учитывается расход на резку, припуски – он будет равен примерно 10% от общего количества.

Монтаж плинтуса пластикового – наука не из трудных. Однако и тут есть свои нюансы. Для того чтобы процесс прошел правильно, необходимо приобрести не только сам плинтус, но и дополнительные аксессуары – это уголки внешние и внутренние, заглушки. Количество уголков будет равно количеству углов в комнате (подсчеты следует производить отдельно – внешних, и отдельно – внутренних). Заглушки будут устанавливаться возле дверей – считать следует по количеству «окончаний» линии плинтуса.

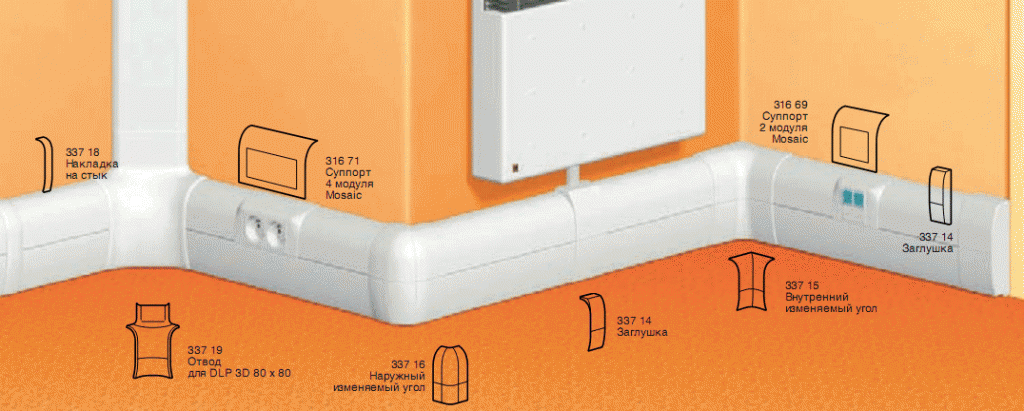

Пластиковый плинтус и доборные элементы

Для того чтобы соединить между собой две планки плинтуса, понадобятся специальные соединители.

Плинтус с кабель-каналом SLK50

Последовательность выполнения работ

Рассмотрим два вида монтажа плинтусов: с помощью дюбель-гвоздей и на клей.

Крепление дюбель-гвоздями

Этот способ используется при установке пластиковых плинтусов с кабель-каналами. Работы выполняются в такой последовательности:

1. С помощью рулетки и карандаша делается разметка плинтуса. Размеры снимаются от угла до угла (для стен с наружными поворотами делается запас 4-5 мм). При этом учитываются места установки отводов, коробок и других элементов.
2. Крепятся кронштейны под внешние уголки (у них есть монтажные отверстия, через которые наносится метка для бурения под дюбель).
3. Плинтус нарезается и выкладывается вдоль стены напротив своих участков.
4. Извлекается декоративная планка, закрывающая канал. Отрезок плинтуса прикладывается к стене и в центре углубления для проводов просверливаются отверстия с шагом 40-50 см по всей протяженности. Отступ по краям составляет: 4-5 см от уголков, 1,5-2 см возле заглушек.

1. Перфоратором, по оставшимся от сверления следам, делаются отверстия и забиваются дюбели. Глубина бурения должна быть на 3-4 мм больше размеров крепежа, иначе он может не войти полностью, в результате чего останутся щели.
2. Плинтус закрепляется саморезами. Устанавливаются внутренние углы.
3. Провода протягиваются через функциональные отверстия в уголках и укладываются в углублении.
4. Устанавливаются внешние уголки. Если предусмотрено, крепятся отводы, коробки и прочие фасонные изделия.
5. Декоративная планка устанавливается на место и придавливается до щелчка. Теперь провода незаметны.

Монтаж на клей

Легкие галтели из полистирола, пенопласта или полиуретана крепят на клей. В продаже легко найти подходящий состав, например: «Момент Монтаж», «Dragon», герметик и даже шпаклевка. Помимо этого понадобятся острый нож или ножовка по металлу, стусло, ведро под шпаклевку и небольшой шпатель.

Порядок работ следующий:

1. Предварительно тщательно выравниваются шпатлевкой стены и потолок (хотя при работе с мягким пенопластом или гибким полиуретаном незначительные неровности не будут бросаться в глаза).
2. Провода закрепляются на клипсах или монтажных скобах вдоль потолка.
3. Плинтуса, как и в случае с ПВХ, размечаются и разрезаются на части. Для стыковки в углах используется стусло.

1. Приготовленные фрагменты начиная от угла комнаты последовательно приклеиваются и тщательно стыкуются между собой. Клеящий состав наносится на рабочие плоскости багета, который прикладывается к стене и потолку, выравнивается и фиксируется до схватывания. Подгонка прямоугольных стыков по возможности делается заводскими срезами. Предварительное смачивание стены водой облегчает схватывание и выравнивание соседних элементов.
2. Если по краям выступила лишняя шпаклевка, она удаляется или разглаживается вдоль изделия, заполняя щели и швы. Остатки клеящего состава аккуратно снимаются с поверхности галтели чистой влажной тряпкой. Если при высыхании шпаклевка дала усадку, эти места заделываются еще раз.

Таким образом, при определенном старании и аккуратности установить своими руками электротехнический потолочный плинтус вполне по силам каждому хозяину.

Отрицательные стороны

Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.

Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.

Такая конструкция не обеспечивает эффективную защиту для скрытых в ней проводов. Тонкие стенки плинтуса легко повредить при перестановке мебели или в ходе генеральной уборки.

Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:

• ультрафиолетовые лучи;
• механические повреждения;
• химические вещества, включенные в состав моющих и чистящих средств.

Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.

Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.

Часто в плинтус попадают пыль и мусор, которые сложно удалить

Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.

В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:

Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.

Устройство плинтуса

Плинтус напольный для прокладки кабеля монтируется на основание стены. Внутри него проходит один или несколько кабель-каналов. Это позволяет провести практически любые коммуникации к технике, осветительным приборам. После укладки провода вся система закрывается декоративной панелью.

Независимо от модели и предназначения подобные конструкции включают в себя несколько основных составляющих. К ним относятся каркас, декоративная соединяющая планка. Также при установке конструкции применяются соединители внешних и внутренних углов. Всю систему закрывает декоративная внешняя панель.

Каркас нужно монтировать на основание стены прямо возле пола. Для этого применяются саморезы. Остальные конструкционные элементы собираются вручную. Для этого не потребуется применять специальный инструмент. Это значительно упрощает и ускоряет монтаж. Такую работу просто выполнить самостоятельно, даже не имея высокой квалификации в области проведения ремонтных работ.

Виды плинтусов с кабель-каналами

Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь). Не так давно появились плинтуса с каналами для кабелей из полиуретана.

Могут быть они двух конструкций:

1. Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей. Прокладка кабеля в плинтусе с кабель-каналом: один из типов
2. Со съемной верхней крышкой. Состоят из двух частей: задней планки со сформированными выемками под прокладку проводников и декоративной крышки. Материал не обязательно должен быть одинаковым. Иногда отличается цвет, иногда применяют даже разные материалы.

Этот электротехнический плинтус имеет съемную лицевую панель

Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.

Конструкция плинтуса

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.

Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.

Материал

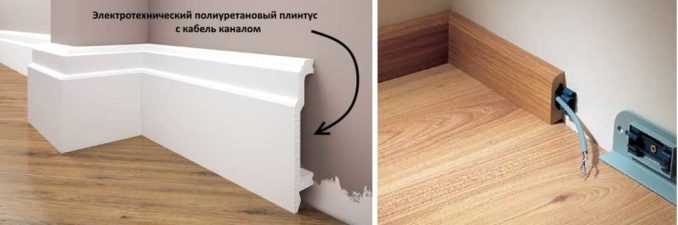

Плинтус напольный для прокладки кабеля может быть изготовлен из разных материалов. Чаще всего для таких конструкций применяется пластик, дерево и алюминий. Это определяет основные эксплуатационные характеристики плинтуса.

Пластиковые конструкции монтируются у основания пола. Кабель-канал в них расположен в центре. Разъемы можно выводить за пределы профиля. Для этого применяются специальные участки вывода. На рейке профиля есть разделители, которые предполагают укладку нескольких типов проводов внутри конструкции.

Гораздо реже можно встретить в продаже деревянные плинтусы с кабель-каналом внутри. Чаще всего подобные изделия создаются под заказ. Внутри такого изделия можно прокладывать только один провод. Он должен отличаться высоким классом изоляции. В противном случае велика вероятность возгорания проводки в процессе эксплуатации.

Наибольшей огнестойкостью отличается алюминиевый плинтус. Он может вместить в себя много разных проводов, которые обладают высокой мощностью.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

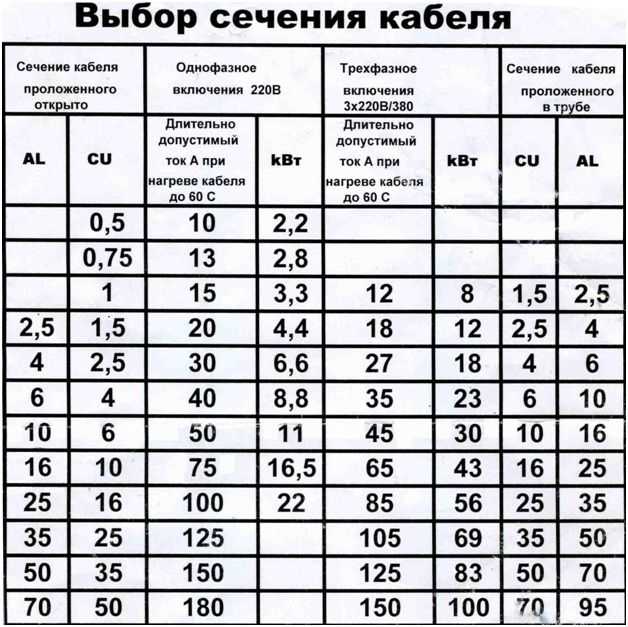

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Плинтусы такого вида бывают трёх типов

1. Простой: ПВХ плинтус, исполненный с одним кабель каналом.
2. Широкий: ПВХ плинтус, исполненный с двумя кабель каналами.
3. Наращиваемый: ПВХ плинтус, на который при необходимости можно монтировать ещё несколько кабель каналов.

Плинтуса с кабель каналом получили очень широкое распространение благодаря своим несомненным достоинствам, к числу которых относятся:

• Относительная дешевизна этих изделий по сравнению с аналогами из других материалов.
• Монтаж таких плинтусов с кабель каналом настолько прост, что человеку его осуществляющего не требуется специальной подготовки.
• Наличие специально изготовленных каналов для укладки кабелей и проводов, а также возможность использовать для этих целей технологические пустоты в плинтусе.
• Возможность сочетать плинтус по цвету с покрытием пола и стен.
• Простота работ по добавлению в канал новых кабелей и проводов.
• Отсутствие необходимости особого ухода за ними – покраски, помывки.
• Устойчивость к воздействию влаги, сухости, солнечных лучей, перепаду температур.

Последовательность работ по установке, монтажу и эксплуатации плинтусов такого предназначения одинаковы, поэтому рассмотрим эти работы на примере простого плинтуса.

Монтаж плинтуса с кабель каналом не требует диагональных спилов

Как правило, такие плинтуса имеют фигурный профиль аналогичный тому, какой придают плинтусам, сделанным из других материалов, но цельных. Прежде чем приобрести такой плинтус с кабель каналом необходимо тщательно обследовать помещение, в котором они будут смонтированы. В процессе обследования необходимо установить следующие детали.

1. Периметр помещения – для того, чтобы знать какое количество метров плинтуса покупать. Следует учесть, что такие плинтуса выпускаются только одной стандартной длины – 2,5 метра. Поэтому в зависимости от длины стены придётся их обрезать или наращивать. При наращивании образуются стыки, которые нужно будет декорировать и концы сращиваемых деталей соединять между собой. Для этого потребуются стыковочные элементы. Нужно знать их количество. В зависимости от того какое количество метров вы приобретёте продавец может предложить дополнительно 5 – 10% от общей длины заказанных плинтусов. Соглашайтесь. Этот запас послужит гарантией того, что купленного хватит. Стоимость несколько возрастёт. Но уверенность того стоит.
2. Количество углов в помещении. Большинство помещений прямоугольные. Но в любом из них имеется как минимум две ниши: дверной проём и ниша для батарей центрального отопления. Значит, к четырём внутренним угольникам следует добавить ещё два внутренних и четыре внешних, если стена где оборудован дверной проём достаточно толста. Если такая стена тонкая и нет необходимости заводить плинтуса в этот проём, то можно обойтись специальными заглушками.
3. В офисных помещениях, где имеется несколько рабочих мест, к каждому из них нужно будет делать выводы кабелей. Более аккуратно такая разводка будет выглядеть, если применить специальные муфты, через которые нужные кабели и провода будут выведены наружу. Количество таких муфт можно будет определить в процессе разметки периметра.

Следующий этап работ подготовка поверхностей пола и стен к монтажу ПВХ плинтусов. Несмотря на то, что по своей структуре материал, из которого выполнен плинтус, достаточно гибок, следует максимально выровнять эти поверхности. Если такой возможности не имеется, в её центре сделать пометку для установки дюбеля, чтобы впоследствии прижать в этом месте плинтус к стене.

Пошаговая фото инструкция по монтажу плинтуса с кабель каналомНесущим элементом такого ПВХ плинтуса является канал. Он сделан так, что дно его плотно прилегает к стене. Это позволяет крепить плинтус к ней. В зависимости от размера плинтуса на расстоянии равном половине ширины части его прилегающей к стене прочертить линию по всему периметру, где через каждые 50 – 60 см нанести пометки для сверления отверстий под дюбели.

Установку плинтусов следует начинать с внутреннего угла вдоль самой длинной части стены. После того как все отверстия в стене будут просверлены в дне кабель канала прокалываются в соответствующих местах отверстия для дюбелей. Ими плинтус с кабель каналом прижимается к стене, но не плотно, наживляется. Это необходимо для того, что бы отогнув верхний или нижний край плинтуса можно было заправить под кромку кабели. Затем по заранее принятому решению в технологические пустоты сверху и снизу укладываются кабели и провода.

Виды накладок для плинтусов и их применение

Принимая решение следует учитывать предназначение того или иного кабеля. Как правило, укладываются три типа кабелей:

• Антенный кабель для телевизора.
• Кабель для телефонной связи.
• Витая пара для интернета.

Прячем провода за стол

Отличный вариант, если надо привести в порядок компьютерные провода. Для этого способа запасемся шурупами и обычными канцелярскими зажимами. Чтобы не испортить поверхность рабочего стола, шурупы должны быть меньше её толщины хотя бы на 1/4 часть. Для начала выбираем место крепления удлинителя. Он должен располагаться в месте доступности всех необходимых проводов. Затем крепим его в нижней части столешницы. Для этого очень удобно использовать широкую текстильную липкую ленту. Она прикручивается шурупами к столешнице, а затем к ней крепится удлинитель.

После этого к столешнице прикручиваются несколько держателей. Затем провода включаем в удлинитель и собираем их биндерами в нескольких местах. Для того, чтобы провода не болтались, используют специальные кабельные-каналы. Их можно приобрести в любом магазине стройматериалов. Таким образом, приводим в полный порядок рабочее место. Сразу становится гораздо чище и аккуратнее.

Технические параметры

Существует несколько способов производства изделий. В зависимости от технологического процесса получают такие виды плинтусов:

1. Полужёсткие. При изготовлении материал подвергается воздействию повышенного давления, вследствие чего меняется его молекулярная структура. Укрепляются продольные связи в полимере, а итоговое изделие получает необходимый показатель гибкости. Такие модели при монтаже огибают возможные неровности поверхности и не образуют щелей.
2. Жёсткие. Наиболее распространённый элемент отделки. Его монтаж производится на прямолинейных участках, а угловые соединения выполняются с помощью специальных элементов.
3. Вспененные. Самые лёгкие конструкции, обладающие невысокими показателями теплопроводности. Благодаря этому их часто используют в качестве дополнительной теплоизоляции.

Последовательность монтажных работ

• Если стоит старый деревянный плинтус, аккуратно демонтируй те его, чтобы не повредить ровную поверхность стен и полов.
• Удалите оставшиеся гвозди или шурупы в стенах и напольном покрытии, при необходимости отшукатурьте стены, добившись ровного покрытия у основания пола. Характерная ошибка начинающих монтажников, момент очень важен, на неровной поверхности могут быть крупные щели между плинтусом и стеной.
• Разберите короб панели плинтуса, возьмите каркас установочной планки, первые этапы по установке и прокладки кабеля осуществляются на ней.
• Монтаж начинается от внешнего угла по всему периметру комнаты, поэтому закрепите на торец планки соответствующий угловой соединительный элемент. Приложите конструкцию в угол между стеной и полом так чтобы каналы, куда укладывается кабель, были снаружи, развернуты к вам.
• Через имеющиеся в планке отверстия для крепления, маркером на стене сделайте отметки. В некоторых моделях пластиковая планка этих отверстий не имеет, просверлите их сами.

Вариант установки розетки над плинтусом

• В зависимости от конструктивных особенностей планки кабеля укладываются в один кабельканал или на отдельные полки. При необходимости компактной укладки можно применять пластиковый жгут, который плотно стягивает провода в единый пучок.
• Укладывая проводку, особенно когда стягиваете ее жгутом не забывайте делать отводы в запланированных местах. Оставляйте петли для разделки проводов и подключения в универсальных коробах, которые встроены в структуру плинтуса. Это одна из характерных ошибок, которая имеет тяжелые последствия, проводку придется разбирать и перекладывать заново. Наращивать, делать лишние соединения в новой проводке не желательно.

Универсальный короб с розеткой После окончания укладки декоративные панели можно закрепить на свои места, получится идеально ровный плинтус, под которым скрыты все коммуникации.
