Как построить каркасный сарай своими руками

Как построить сарай поэтапно

Посмотрев на это красивое здание, вряд ли скажешь, что это деревянный сарай, скорее похоже на загородный особняк небедного чиновника или бизнесмена. Проект этого сарая был взят с фото в интернете, а автор уже добавил второй этаж, крыльцо и пандус, внутренние и внешнее освещение, покрытие для стен, ламинированное напольное покрытие, вентилируемую крышу, окна второго этажа, желоба, чердачные лестницы, резервуары для хранения воды, французскую дверь, оконные цветочные клумбы. Автор на 95% самостоятельно справился с этим проектом, только пришлось приглашать электриков брать помощников в некоторых ситуациях.

Дальше пошаговую инструкцию, как поэтапно построить сарай переписывать не буду, она очень длинная и подробная, при желании можете прочитать ее на сайте автора, ссылку найдете в конце этого поста. К тому же многое будет понятно по пошаговым фото, автор выложил их аж 200 шт. Итак

Основание, настенное крепление и виниловое покрытие на пол.

К сожалению, фото строительства основания сарая нет. Это уже на ваше усмотрение, можете залить фундамент или установить на бетонные блоки. В данном случае автор собрал платформу из обработанного (импрегнированного) бруса и установил на сваи. К балкам кронштейнами крепятся лаги из досок. Все наружные стены несущие. Окно и дверные каркасы изготовлены в то время, когда стены уже были готовы. Напольное покрытие для гаражей и представляет собой тяжелый виниловый настил, уже покрытый клеем, поэтому надо просто очистить и уложить на пол. Дальше идет наружная обшивка и установка чердачной лестницы. Для внешней обшивки сарая автор использовал фанеру толщиной 1/4 дюйма. Второй этаж имеет простую конструкцию, так как пролет был всего лишь 3 м от внешней стены до внешней стены, а нагрузка не  очень большая. Фанера 1/2 дюйма использовалась для напольного покрытия, оставляя отверстие для чердачной двери, которую надо устанавливать, когда будет закончена крыша сарая.

Двускатная крыша сарая своими руками

Каркас крыши был построен с использованием конькового бруса. Сначала автор построил левую и правую фронтоны, а затем раму для окна и центральную крышу. Задняя часть двускатной крыши сарая изготовлена сразу после того, как были сделаны два передних фронтона, чтобы крыша оставалась ровной. Шаг крыши приблизительно под углом 45° на фронтонах, потому используйте веревки и ремни безопасности.

Изоляция, окна и укладка черепицы.

Начните раскладывать черепицу с передней части крыши, чтобы защитить толь от ветра. Установите окон на первом и втором этажах.

Двери и сайдинг

Двери для сарая поставляются с оборудованием для монтажа, но автор добавил в раму крепежные винты в для дополнительной поддержки. Для этого сарая был куплен фиброцементный сайдинг, или как его еще называют  «харди-сайдинг». Его часто используют для внешнего покрытия, так как он отлично переносит экстремальные климатические условия и устойчив к разного рода повреждениям, ну и как видите на фото, это очень красиво.  4

Крыльцо, пандус и электропроводка

Крыльцо изготовлено из досок 4х6, с рамными балками 40 м по центру. Пандус из того же материала, что и балки, распиленные под углом, так что можно легко закатывать газонокосилку, не задевая порог двери. Опалубка закреплена с помощью строительных винтов длиной 8 см. Кабель для электроводки уложен в траншею глубиной 50 см. В сарае также имеется собственное заземление. 5

Виниловый настил и внутренняя обшивка стен

Ландшафтный дизайн и место для хранения под сараем

Обшейте сеткой свайный фундамент, сделайте дверцу. Так не будет скапливаться мусор и под сараем можно хранить трубы, доски и прочие строительные материалы. Очень удобно. Ландшафт можно придумать на свое усмотрение. Автор застелил участок у сарая геотекстилем, установил бордюры и засыпал туфом.

Веранда, декоративные украшения, освещение, водосточные трубы и завершение ландшафтного дизайна.

Для строительства веранды сарая автор использовал брус 100х100 мм, а для стропил – доски 50х150 мм. Для крепления использовались строительные винты 75 мм. Декоративные украшения, это по вкусу и возможностям, можете сделать такие, как на фото. А еще автор на углах здания разместил старые резервуары для сбора воды, которые заполняются системой водосточных желобов. Есть встроенный  кран и отдельный шланг, который можно использовать по мере необходимости. Продумайте ситему расположения розеток и выключателей и установите светильники.

Источник фото www.instructables.com/id/Storage-Shed/Инструкция на русском kakoydom.com/articles/instructions/instrukciya-po-stroitelstvu-krasivogo-saraya-dlya-inventarya/shag-1-fundament-karkas-sten-i-vinilovoe-pokrytie-pola

Фундамент: как основа строительства

Сарай без фундамента – ставится как времянка, он недолговечен, так как нижний пояс быстро гниет. Подойдет на землях скального типа (камень) или очень сухой песчаной почве. Лучше пойти на дополнительные траты и своими руками сделать фундамент. Оптимально под сарай выбрать 2-х разновидностей:

Свайно-винтовой. Самый простой и быстрый, не нужно ждать пока застынет бетон, и легко выровнять уровень свай. Не потребуется тщательное выравнивание площадки, просто каждая свая будет иметь свой уровень погружения в землю. Подходит для влажных участков с высоким залеганием грунтовых вод.

Монолитный, блочный, столбчатый. Относительно дешевый вариант, в качестве опор можно использовать остатки от строительных работ. Так как вес сарая небольшой, можно сделать столбчатый фундамент, зарытый неглубоко. Используют: кирпичи, бетонные блоки, покрышки, трубы из асбеста.

Самый дешевый вариант – покрышки, под него не требуется песчаной подушки, саму резину можно найти на свалке бесплатно, а в качестве жесткости их скрепляют саморезами и засыпают изнутри глиной.

Щебня на такую площадь нужно 5,5-6 тонн (1,5 тыс.руб.), столбчатый фундамент обходится в 5-8 тыс.руб., свайно-винтовой с оголовками – от 9 до 15 тыс. руб. в зависимости от глубины и кто будет его монтировать.

Подходящие виды материала

Если на нем нет сильных сколов и трещин, он не поврежден жизнедеятельностью насекомых, то он так же крепко будет держаться, как и новый.

Размеры хозяин может выбирать на свое усмотрение. По толщине они должны быть от самого толстого, до самого тонкого в следующем порядке:

1. Нижняя и верхняя обвязки.
2. Несущие столбы, укосины, стропила.
3. Лаги.
4. Обшивка.
5. Обрешетка.

Что касается породы дерева, целесообразней выбрать ту, которая обладает низшей теплопроводностью, что повлияет на сохранение  тепла в помещении, особенно, если в нем живет скотина.

Имеет смысл обратить внимание на степень просушки бруса. Непросушенный вид стоит дешевле всего

Но его минус в том, что в течение 2-х лет после сбора конструкции он будет ссыхаться, образуя щели. Второй вариант – просушенный, средней ценовой категории. Его можно использоваться сразу, предварительно обработав средствами от насекомых и противопожарными смесями. И самый лучший брус, клееный, обладает максимальной прочностью, но стоит дороже всего.

Их подготовка

Для начала нужно выбрать правильное дерево, которое послужит главным материалом. Если ориентироваться на породу, то лучшие породы с точки зрения теплопроводности, это кедр, ель, лиственница и сосна, именно в таком порядке.

Таблица необходимых материалов:

Фундамент	Каркас, стены	Пол	Крыша
Столбчатый	Ленточный	обвязка 150х150 мм; столбы 100х150 мм; обшивка 10х10 мм или 15х15 мм; утеплитель (джут или пакля).	лаги 40х50 мм; доски 40х150 мм; рубероид.	доски для обрешетки 24х100 мм; стропила 80х100 мм или 50 на 150 мм для двухскатной крыши; теплоизоляция; гидроизоляция; кровельный материал.
шлакоблок или кирпич, или железные столбы; раствор; рубероид.	доски для опалубки; арматура; гравий; песок; цемент.

Подготовка к строительству, проектирование и расчёты

Приготовление к постройке сарая заключается в следующих мероприятиях:

1. Определение места расположения. Поскольку это строение предназначается для хранения предметов и материалов, нужных для использования на огороде, сарай нужно размещать на прилегающем к палисаднику участке. Для экономии места его лучше строить ближе к меже. Правилами установлено, что сарай не должен находиться ближе одного метра к соседнему участку.
2. Размеры строения в плане лучше выбирать из соображений рационального использования материалов. Так, оптимальным будет вариант размера 6х4 метра. При этом длина соответствует размерам стандартной длины пиломатериалов — 6 метров, а ширина предполагает отход длиной в два метра, который может быть использован для стоек по низкой (задней) стороне строения. Для передней части можно распилить брус пополам и взять его на стойки полностью.
3. Таким образом, определились основные размеры сарая с односкатной крышей, угол наклона которой будет составлять порядка 14 градусов. Это идеальный вариант строения в плане рационального использования материалов.
4. Расстояние между стойками каркаса должно быть не более полутора метров. На крайних проёмах обязательно устанавливаются укосины для противодействия ветровым нагрузкам. Размер бруса для них должен быть таким же, как размер несущих опорных стоек. Если использован брус 100х100 миллиметров, то укосины можно изготовить из бруса 50х100. Всего таких деталей понадобится 8 штук.
5. Верхнюю обвязку каркаса нужно сделать из бруса такого же размера, что и нижняя, в нашем случае это 100х100 мм.
6. Для стропил можно использовать брус 50х150 мм, устанавливаемый вертикально по ширине.
7. Обшивку стен снаружи стоит сделать из любого водостойкого листового материала: фанеры, плит ОСП, гипсокартона. Распространённым материалом для стен является необрезная доска. Тёс перед установкой необходимо ошкурить.

Разберёмся с несущей конструкцией. Сарай не нуждается в массивном фундаменте. Его можно установить на бетонные блоки небольшого размера, использовав их по углам и посередине стен. Однако в районах с повышенными ветровыми нагрузками, лучше применить винтовые анкеры. Это вариант винтовой сваи в миниатюре. Их достаточно установить на расстоянии двух метров друг от друга, общая потребность в таких деталях составит 8 штук.

Если использовать схему устройства каркаса, можно сделать прочный сарай своими руками

Подготовка места установки сарая

Площадку для этого строения готовят следующим образом:

1. Нужно освободить место от плодородного слоя, что потребует съёма почвы на глубину до 30 сантиметров. Поверхность тщательно выровнять и утрамбовать.
2. После этого необходимо устроить дренажный слой, насыпав в углубление песок толщиной 12–15 сантиметров. Остальное заполнить гравием средней фракции, всю поверхность утрамбовать.

Таким образом, снижается вероятность застоя воды под сараем, которая будет легко уходить через дренаж.

Сарай из профнастила своими руками

Недорогой и красивый хозяйственный блок получится изготовить из профнастила. Стоит материал относительно дешёво, и его довольно просто собирать. С монтажом справится даже неопытный мастер. Единственный минус — конструкция получится небольшой жёсткости из-за особенностей используемого материала. От удара на профнастиле останется заметная вмятина.

Перед обшивкой необходимо всю конструкцию укрепить укосинами и перемычками.

Конструкция из профнастила представляет собой простой хозяйственный блок из каркаса, как в предыдущем варианте. Единственное отличие — в материале обшивки. Обычно используют доски, здесь же можно применять специальные стальные листы, которые продают для сооружения заборов.

Нюансы постройки сарая из профнастила своими руками

• Сам каркас строится из бруса, но желательно использовать профильную трубу, чтобы усилить прочность постройки. Финансовых затрат получится больше, но после изготовления металлической конструкции её можно использовать на протяжении всей жизни. Чтобы собрать профильный каркас, необходимо обладать навыками сварщика. Но также можно использовать болтовое соединение.
• Профнастил крепится к конструкции саморезами с резиновой шайбой. При проведении обшивки придётся подрезать листы, а потому нужно использовать электроножницы. Обычные ножницы по металлу применять не рекомендуют, поскольку материал тяжело резать по «рёбрам».

Также для резки можно приспособить электрическую болгарку, но абразивный круг создаёт искры, которые могут повредить защитное покрытие. Поэтому конструкция со временем заржавеет. Если нет иного выхода, и лист придётся резать болгаркой, то обожжённый край желательно аккуратно обработать ножницами во избежание дальнейших проблем. Дополнительный вариант — спрятать испорченный кусок стали под другой лист, поскольку укладку проводят внахлёст.

Изготовленный сарай из профнастила часто используют в качестве летних построек или помещения для хранения.

Основание постройки

Отсутствие фундамента всё равно требует создания какой-либо опорной конструкции. Прежде всего, задача опоры для сарая состоит в том, чтобы изолировать саму постройку от грунтового основания. Для этого применяют самые различные материалы.

Точечные опоры располагают по углам сарая и между ними на расстоянии 1,5 – 2 м. Опоры должны быть выложены на щебеночной подсыпке. Все точки опоры контролируют нивелиром. Любые перепады высот между опорами ликвидируют подсыпкой.

Чтобы влага не проникала в деревянные конструкции снизу, на опоры укладывают слой гидроизоляции. Опоры просто покрывают кусками рубероида.

Этапы строительства основания постройки без фундамента

Преимущества каркасной конструкции

Главным достоинством каркасного строения является его быстрая возводимость и небольшая трудоёмкость строительства. Преимущества заключаются в следующем:

1. Возможность использования пиломатериалов второго или третьего сортов.
2. Простота проектирования.
3. Возможность быстрого перемещения на другое место, если это предусмотрено конструкцией строения. Для этого опорную раму делают с небольшим выступом и подпилом под углом 45 градусов, формируя подобие полозьев.
4. Быстрое возведение.

Если говорить о недостатках конструкций подобного рода, то они возникают только в связи с ошибками проектирования или исполнения.

Каркасный сарай строится просто и быстро

Деревянный каркасный сарай своими руками: пошагово с фото

Был построен каркасный сарай размером 6*3 метра. Крыша односкатная, крыта ондулином. Высота передней стены 3 метра, задней — 2,4 м. Эксплуатация показала, что при таком перепаде высот снега много не скапливается (Лен. область).

В качестве фундамента под сарай использованы стандартные блоки ФБС 600*300*200. Они уложены на песчано-гравийную подсыпку толщиной 25 см. Поверх блоков уложена отсечная гидроизоляция — слой рубероида, на битумную мастику. Сверху еще приклеен на ту же мастику слой «гидротекса». Такой пирог сделан потому что уровень грунтовых вод высокий, необходимо было гарантированно защитить постройку от сырости.

На гидроизоляцию укладывался брус сечением 150*150 мм (все пиломатериалы обработаны). Соединялся в полдерева, бился гвоздями — 100*4 мм. Для тех, кто незнаком с плотницким делом, можно соединить брусья встык, на места соединения прибить изнутри усиленные уголки, снаружи — монтажную пластину.

В данном варианте каркас к блокам ничем не крепился. В регионах с повышенными ветровыми нагрузками это неоправданно. Крепить можно при помощи шпилек: под них насквозь, через брус, в блок, сверлится отверстие такого же диаметра, (12-14 мм). В него загоняется шпилька, болт потом подтягивается ключом. Чтобы шляпка спряталась, под нее можно рассверлить отверстие.

Следующий шаг — крепление лаг пола. Установлены на ребро доски 150*60 мм. Крепятся к обвязке специальными скобами соответствующего размера. Крепились на гвозди 100*4 мм.

Лаги выравнивались по верхнему краю обвязочного бруса. Все должно быть ровно, иначе пол будет стелить тяжело. Возможно, придется ровнять рубанком или переделывать.

Каркас собирался по технологии «платформа»: сначала настелили пол, а на него монтировали стены. Каркас стены или ее часть собираются на полу. В некоторых случаях сразу обшиваются с наружной стороны, если выбран для обшивки плитный материал. И уже в таком виде (с обшивкой или без) поднимаются, выставляются вертикально и закрепляются.

Есть вторая технология «баллун». По ней каркас монтируется постепенно: на обвязку или даже сразу на блоки монтируются угловые стойки каркаса. Они выставляются в уровень во всех плоскостях. Между ними натягивают канат, по которому затем выставляют остальные стойки. Их также прибивают по одной, скрепляя между собой укосами и временными поперечинами.

В данном случае была выбрана технология «платформа» и на лаги настелили ОСП 18 мм толщины. Вообще, пол можно сделать из досок, фанеры (влагостойкой), ОСП и т.д. Доска потребуется 20, фанера — 13-15 мм, но нужна влагостойкая (ОСБ влагостойкая по умолчанию).

Далее началась сборка стен. Полностью сбивается каркас: нижняя обвязка, стойки, верхняя обвязка. В таком виде устанавливается ровно по краю бруса обвязки, выставляется, укрепляется страховочными распорками, упорами, укосами. Прибивается насквозь через настил пола к брусу обвязки. Гвозди брали 200*4 мм.

Для сборки каркаса использованы доски 100*50 мм, расстояние между стойками 600 мм, стропила установлены с таким же шагом. Стропильная система собиралась из 150*40 мм.

Оконные и дверные проемы усилены — прибиты по две доски, которые между собой сбиты гвоздями в шахматном порядке через 20 см. Нагрузка тут больше, потому требуется усиление. В одном из торцов предусмотрены ворота — для загрузки/выгрузки крупногабаритных вещей. Потому в этой стене (на фото видно) только угловые стойки и усиленные — для крепления створок.

Так как крыша односкатная, стропильная система простая: укладываются на ребро доски, которые выбраны под стропила. Их длина больше, так как необходим свес кровли. Он обычно 30-50 см с каждой стороны. В данном варианте при ширине сарая 3 метра, длина стропильных ног (с учетом уклона) составила 3840 мм.

Прибивались наискось гвоздями — по два с каждой стороны. Можно усилить установкой уголков: так выдержит даже значительные ветровые и снеговые нагрузки.

Далее — на крыше смонтирована обрешетка (100*25 мм). Шаг ее установки — по рекомендациям производителя «ондулина» — 40 см. И настелен кровельный материал (гвозди покупались вместе с покрытием).

Стены снаружи зашили ОСП 9,5 мм толщиной.

Установили двери, сделаны небольшие ступеньки.

Последними штрихами устанавливалась ветровая доска. Затем сарай был обшит вагонкой и покрашен краской в тон остальным постройкам на участке. Сарай своими руками на готовом фундаменте построен за два выходных дня. Обшивка вагонкой и покраска были значительно позже -почти через месяц.

Непривлекательный фундамент зашит нарезанным по размерам асбестовым листом. Красивый получился сарай.

Виды хозблоков

Если не рассматривать хозяйственные постройки из кирпича или иных строительных блоков, то все подобные строения по материалу изготовления можно разделить на две большие группы — металлические и деревянные.

Металлические

Хозблоки из металла можно разделить на три категории:

Сварные хозблоки

В какой-то мере их можно сравнивать с такими же гаражами. Единственное отличие — вместо ворот ставят дверь. Преимущество подобного способа изготовления — это свобода выбора размеров. Хотя такое возможно, если изготавливать «коробку» на месте (для больших конструкций есть ограничения по транспортировке).

У такого варианта в качестве несущих элементов каркаса используют швеллеры и уголки. Дополнительные элементы жесткости могут выполнять из металлической ленты, а обшивкой служат листовая сталь или профлист. Врезка двери и окон требует установки дополнительных силовых профилей.

В качестве внутренней обшивки могут применять строганую обрезную доску, ОСП-3 или влагостойкую фанеру. Если внутренние помещения хозблока необходимо сделать теплыми, то утепление проводят с помощью пенополистирола или пеноплекса.

Переоборудованные контейнеры

Даже из небольшого контейнера можно сделать хозблок с одной секцией. Из больших морских контейнеров (20 или 40 футов) выйдет бытовка «широкого профиля», где можно разместить не только помещение для хранения садового инструмента, но и оборудовать полноценный санитарный отсек с душевой кабиной и туалетом.

Для простой бытовки, которая предназначена только для хранения, использование контейнера — это оптимальный вариант. Здесь не нужны окна, а система запоров достаточно прочная, и нужен только хороший замок.

Для многофункционального хозблока контейнер надо дорабатывать:

• устанавливать перегородки;
• врезать двери, а если нужно, то и окна;
• подводить коммуникации;
• вырезать проходы для труб, кабелей и вентиляции;
• обшивать отдельные секции (при необходимости утеплять);
• делать крышу, чтобы контейнер не накалялся на солнце.

Готовые блок-контейнеры

Это самый дорогой вариант металлического хозблока, но самый простой в сборке и быстрый в установке на месте. Если хозяин дачи не ограничен в бюджете, то в интернете довольно много предложений по продаже уже готовых санитарных блок-контейнеров, в том числе и для бытового использования. В отличие от образцов, предназначенных для общественного пользования, бытовые модели состоят из двух отсеков — туалета и душевой кабины.

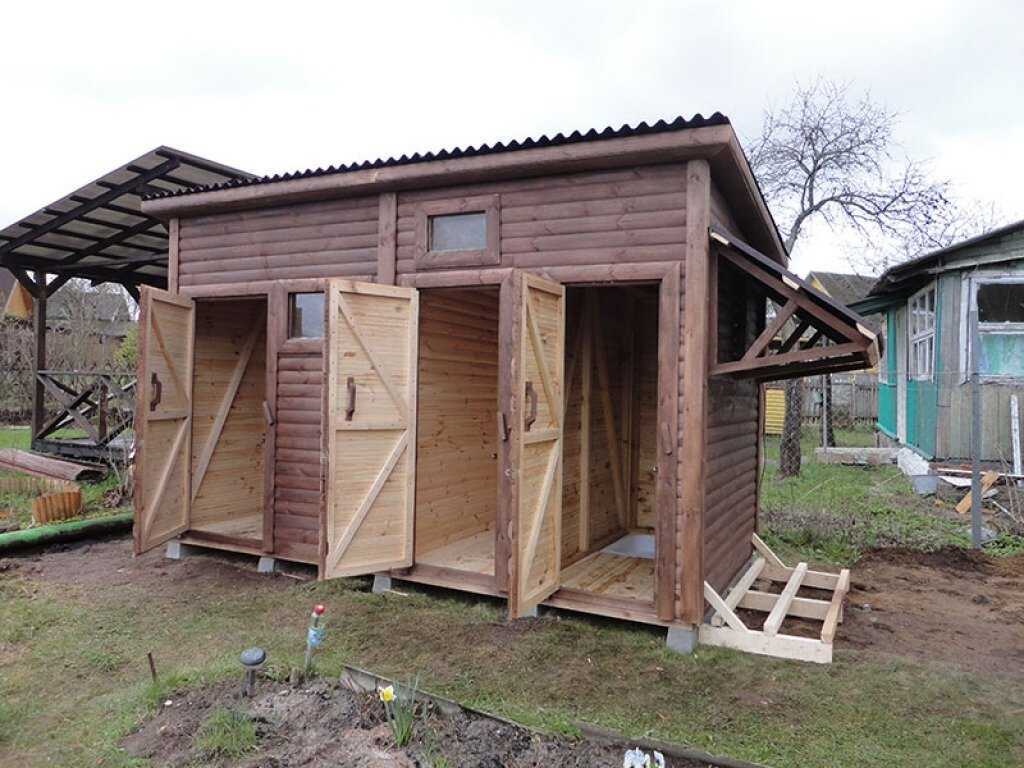

Деревянные

Есть два основных варианта деревянной бытовки — щитовая и каркасная.

Щитовой хозблок от каркасного отличается только методом сборки. Щитовой метод сборки используют реже — он проигрывает чистому каркаснику по качеству подгонки. Но некоторые строители предпочитают собирать «на земле» стены целиком, каждую на свой каркас, и со всеми необходимыми проемами. Затем эти стены поднимают, устанавливают на нижнюю обвязку, соединяют между собой и с основанием, монтируют верхнюю обвязку и крышу. Причем для небольших хозблоков стропильную систему висячего типа также можно собрать на земле.

Несущую конструкцию каркасного хозблока собирают из бруса. Затем, в зависимости от назначения бытовки, обшивают доской или ОСП с последующей внутренней и внешней отделкой (при необходимости).

Начинаем строительство – фундамент и нижняя обвязка

Фундамент делаем столбчатый из асбоцементных труб диаметром 150 мм. Сначала размечаем место под фундамент: снимаем дерн и слой земли на глубину штыка лопаты. Засыпаем 10 см песка, хорошо трамбуем. По месту установки труб вырываем ямы глубиной 1,2 м, дно засыпаем песком, трамбуем. Помещаем в ямки трубы необходимой длины.

Сначала делается столбчатый фундамент

Строительным уровнем проверяем вертикальность, горизонтальность и правильное расположение по периметру постройки. Фиксируем положение, засыпав пространство между солбами и землей песком. Трубы внутри заполняем бетоном или цементно-песчаным раствором. Вначале заливаем на треть длины, слегка приподнимаем, чтобы раствор ушел в яму и образовал на дне прочное основание. Трубы заливаем доверху, уплотняя бетон, чтобы не образовались полости. По центру каждой трубы ставим анкера для крепления рамы каркаса.

Пока фундамент несколько недель набирается крепости, готовим раму. Из брусьев 10×10 см делаем прямоугольник, скрепляя углы вполдерева, фиксируем гвоздями и саморезами. Для усиления рамы внутри поперек устанавливаем лаги. Древесину для рамы, как и для всей конструкции, обрабатываем антисептиками или дважды горячей олифой. Наверху каждого столбика укладываем рубероид для гидроизоляции. Укладываем раму на анкера, легонько постукиваем, чтобы обозначить места для отверстий. Сверлим отверстия, устанавливаем нижнюю обвязку на фундамент, фиксируя гайками на анкерах.
