Как держать болгарку, чтобы всегда резать ровно. как проще резать болгаркой?

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

Тонкостенные.
Большого диаметра.
Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное. Необходимые инструменты

Необходимые инструменты

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

Водоснабжения.
Отопительных.
Канализационных.
Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза.
Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш.
Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным.
Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником.
Угловая шлифмашина, УШМ. В обиходе называется «болгаркой»

Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать
Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать
Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.
Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

Станок для резки труб с ЧПУ

Шаблон для резки профильных труб. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

Угломер;
Чертилка по металлу;
Угловая шлиф-машина (болгарка);
Отрезной диск;
Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Где L_Общ– длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L₁= L – S – длина прямого участка, м;

L₂= L₁-S‑длина второго прямого участка, м; .

Рисунок 1. Разметка трубы для изгиба

а – разметка отвода;
б – участок трубопровода.

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Рис. 5. Разметка пересечения двух труб

а – построена для изготовления шаблона;
б – шаблон.

Эксплуатация

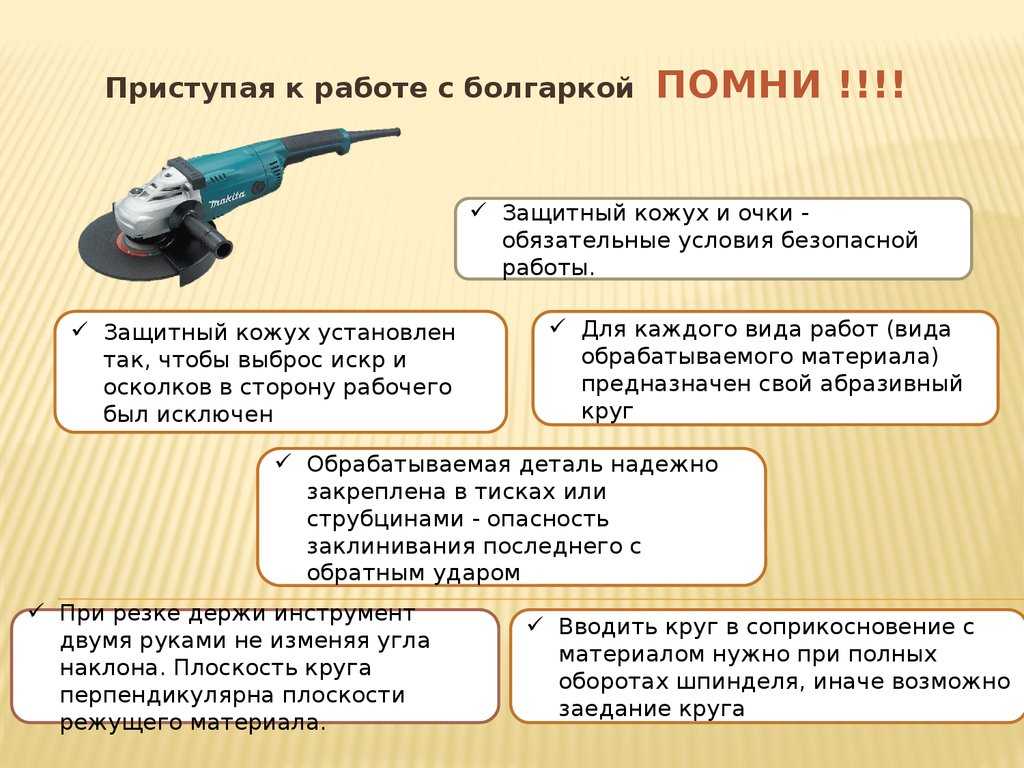

Основные правила для безопасной работы во время резки металла УШМ

Самым важным условием при резке будет неукоснительное выполнение правил по безопасной работе. Производители таких устройств будут постоянно пытаться свести к минимуму риски получения ранений и травм, и придумывают новые, а также стараются усовершенствовать старые защитные системы.

Но никто не думает о работнике так, как он сам. Главными опасностями при резке диска является вылет осколков от поломанного диска, а также поток мелких частиц абразива и искр, невозможность удержать инструмент в руках. Если сломается диск, или если его заклинит, то болгарка способа вырваться из рук в самый ненужный момент и с большой силой, по этой причине еще до того, как вы начнете работы, следует предусмотреть ее возможную траекторию движения. Учтите, что нельзя пренебрегать правилами безопасности даже при выполнении небольших работ.

Техника безопасности

Обратите внимание, что при работе с болгаркой стоит защищать лицо при помощи особо щитка. При работе нужно:

При работе нужно:

Во время замены диска при отдыхе следует отключить устройство от сети.
Для того, чтобы защитить лицо и глаза, используйте очки или даже защитный щиток – профессионалы при продолжительной работе используют сразу оба защитных средства.
Крепко дерите в руках устройство во время проведения работы.
Для замены диска следует дождаться, пока он полностью не остановится.
Работать следует в особых защитных рукавицах. Хлопчатобумажные рукавицы лучше не применять, потому что они не дают должной защиты, а еще могут воспламениться; кроме того, были случаи, когда нитки наматывались на диск или шпиндель болгарки, и поверьте, ничем хорошим это не заканчивается.

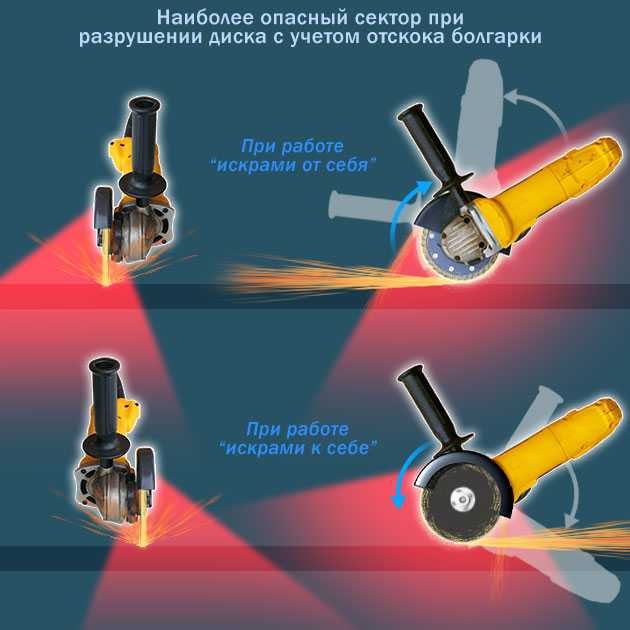

При проведении работ следует расположиться так, чтобы лицо, а по возможности и остальные части тела не были в плоскости вращения диска.

В конце работ стоит:

Дождаться, пока полностью остановится диск и лишь после этого можно будет положить инструмент диском вверх на пол, чтобы тот не был поврежден.
Отключить болгарку от сети.
Убедиться в том, чтобы нет дыма или прочих признаков возгорания.

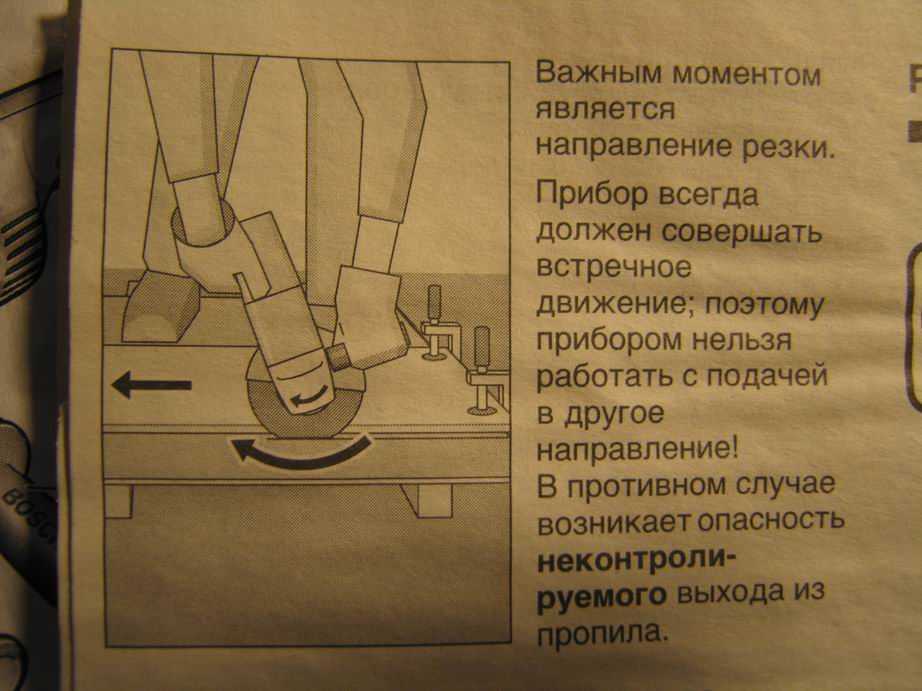

Типичной ошибкой, которую допускают при резке металла, является то, что если диаметр нового круга больше, чем размер защитного кожуха, то его снимают. Кожух является защитой на случай, если при резке металла диск поломался и разлетелся на части. вместо диска большинство людей ставят фрезы, пилы или прочие материалы, но на самом деле так делать ни в коем случае нельзя.

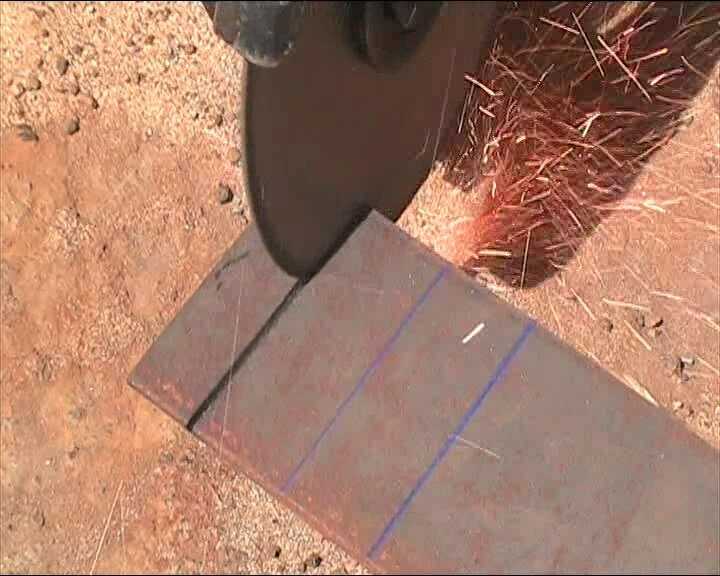

Как правильно резать металл болгаркой – рекомендации и советы

Казалось бы, что может быть проще – берем и режем металл болгаркой. Но все не так просто. Если длинные трубы лежат на опорах, следует резать их свисающий край. Если разрезать их посередине, то за счет своего веса металл начинает прогибаться и зажимает диск.

Если у вас нет навыков обращения с угловой шлифовальной машинкой, то до начала выполнения работ следует научиться резать на ненужных деталях из металла. Кстати, отрезной круг будет воспринимать лишь радикальные усилия, и попытка изменить плоскость резки, когда диск будет расположен внутри детали из металла, приведет к его поломке. Эффективно будет резать металл посредством пятки диска (речь идет о ближней нижней части круга).

Чтобы диск и угловая шлифовальная машинка служили как можно дольше, через каждые 5-7 минут работы следует сделать перерыв на 1/3 или ½ часа

Это особенно важно для болгарок с малой мощностью, которые боятся перегревания. Чтобы продлить срок эксплуатации дисков, а особенно тех, которые стоят очень дорого, а после остудить металл, место реза следует полить водой

Работу стоит проводить вдвоем с напарником.

Кстати, алюминий является весьма вязким металлом, и при резке деталь и большой толщины в шов следует капать керосин с соблюдением всех правил безопасности. Для молдинга, фигурной резки и распила жести применяйте выработанные диски, «огрызки», и поэтому не выбрасывайте то, что уже почти отработано. Уголок стоит резать не за один прием, а обе полки по отдельности. Если трубы, арматура, уголки достаточно длинные и лежат на опорах, то будет правильно резать свисающий край. Если резать между опорами, то деталь благодаря своему весу начнет прогибаться и диск заклинит.

Детали с большой толщиной следует резать лишь прямолинейно. Если требуется вырезать фигурную деталь, то для начала следует сделать прямолинейные резы, а после удалите оставшееся – все то, что не нужно. Давить на инструмент не стоит, потому что это способно привести к заклиниванию или даже поломке и перегреванию.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки. Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси. В месте будущего среза выполняется пунктирная разметка

Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

Замеряется величина окружности трубы.
Выполняется резка трубы под углом 90 градусов.
На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
Выполняются расчеты: диаметр трубы делят на три.
От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
Данные точки соединяются с другими плавными дугами.
После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Сварка профильных труб своими руками

Профильные детали дают возможность производить надежные конструкции разного назначения. Методом сварки профильных труб своими руками создаются лестницы, ворота. Все, что понадобится это сварочный аппарат, а также минимальные навыки строителя. Толщина стенок варьируется в разных пределах: особых навыков требует сварка тонкостенных изделий здесь следует в точности разобраться с методиками и особенностями.

При сварке тонкостенных элементов учитывайте следующие факторы: сваривание осуществляется током от 10 до 60 А; диаметр электродов составляет 0,5-2 мм; соединение исполняется в один проход; качество шва напрямую зависит от скорости сваривания не допускать остывания рабочих кромок.

Изделия любой толщины подвержены деформации при сваривании в большей мере, чем круглые помните об этом при работах. В раскаленном состоянии металл способен заполнять пустые пространства: если важна пустотелость элементов, следите, чтобы внутри не оставалось капель металла.

Инструкции по свариванию

Существует несколько сварочных технологий. Выбор обосновывается обстоятельствами и особенностями изготавливаемого сооружения:ручная, газовая, автоматическая или полуавтоматическая, электродуговая, контактная/стыковая, порошковая. Рассмотрим 3 наиболее популярных способа.

Ручной дуговой способ

Здесь понадобится сварочный аппарата инвертер, трансформатор, электроды, приспособления для сварки профильных труб, центраторы-струбцины (оптимальное решение для домашних мастеров), магнитные угольники для соединения под нужным углом. Для работ понадобится наждачная бумага для зачистки изделий, защитные средства маски, перчатки.

Метод хорош для сортамента разного сечения. Предварительной подготовки требуют изделия со стенками более 4 мм толщиной. Зачистите и обезжирьте торцы перед свариванием

Перед работами обратите внимание на выбор электрода: элементы с сечением меньше 4 мм варят стержнями с диаметром 2-3 мм, и силой тока 50-60 А. Тонкостенные элементы свариваются с минимальными зазорами и без кромок.

Газовый метод

Суть заключается в разогреве кромок газокислородным пламенем, что приводит к зазору между частями конструкции. В качестве газа здесь применяется ацетилен, кислород. Способ уступает по функционалу и качеству классическому ручному методу, но для тонкостенных элементов подходит хорошо. Помимо газа здесь потребуется специальная проволока, близкая по составу к основному стройматериалу. Последовательность действий будет такой:

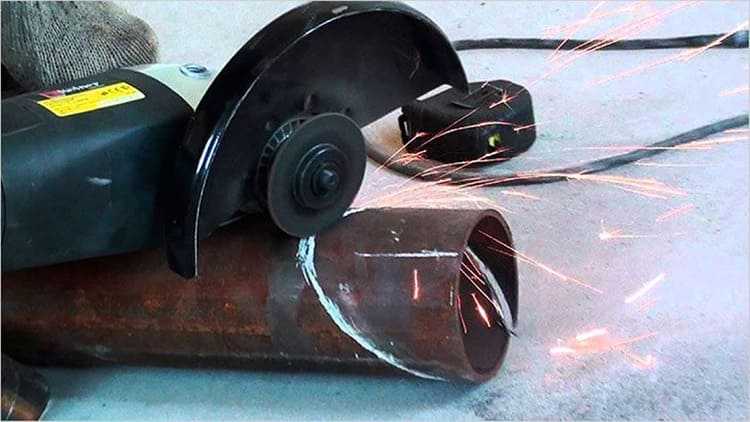

3 простых способа ровной резки труб труборезом: мастер-класс

Очень многие люди, не сталкивавшиеся со сложной работой с угловыми шлифовальными машинами (УШМ), считают работу с шлифовальной машиной элементарной. Но научиться пользоваться шиношлифовальной машиной – это не просто отрезать несколько арматур. На самом деле, это целая наука с множеством нюансов и правил. В сегодняшней статье мы расскажем лишь о небольшой части такой работы. HouseChief предлагает читателю ознакомиться с самым простым способом резки цилиндрической (водопроводной) или профильной (квадратной) трубы под определенным углом.

Читать статью

Обычная перпендикулярная резка под углом 90 градусов

Некоторые люди считают, что на этом этапе даже не нужно делать разметку, особенно если у вас в руках большая угловая шлифовальная машина с большим режущим диском. Однако впоследствии могут возникнуть проблемы при выравнивании труб, которые были отрезаны без разметки. Чтобы избежать этого, можно использовать обычную клейкую ленту или малярный скотч, наклеенный вокруг трубы. Это должно гарантировать, что его края в начальной и конечной точках идеально выровнены. Если все сделано правильно, то после резки две трубы соединятся в идеально прямую линию без лишних зазоров.

Резка цилиндрической трубы под углом 45º

Часто трубы приходится резать под углом 45º, что является большой проблемой для многих людей. Основная цель этого разреза – добиться идеального угла 90º при выравнивании деталей. Решить эту проблему с помощью рулетки сложно, но есть метод, который поразит своей простотой некоторых начинающих мастеров. Чтобы применить его на практике, вам понадобится обычный лист бумаги формата А4. Сложите его по диагонали, точно совместив верхний и боковые края. Удалите лишний лист. Теперь нужно снова сложить получившийся треугольник так, чтобы линия сгиба проходила от его вершины к центру основания. Теперь шаблон готов, и вы можете приступить к разметке трубы.

Используйте простой лист бумаги для разметки трубы по диагонали

Как использовать бумажный шаблон для разметки разреза под углом 45º

Разделите получившийся сложенный треугольник на две части и оберните его вокруг трубы, зафиксировав положение малярным скотчем. Шаблоны должны быть расположены так, чтобы один край основания совпадал с другим. Теперь у нас есть 2 заготовки нужного диаметра. С помощью ножниц скруглите верхний угол обоих, подгоняя один к другому. Остается только приложить шаблон к трубке и отметить место разреза мелом или карандашом.

Остается только аккуратно разрезать металл по отмеченной линии.

Как разметить срез под углом 45º на профильной трубе

Некоторые “эксперты” утверждают, что благодаря квадратному сечению, которое имеет профильная труба, можно сделать срез под углом 45º с помощью обычной рулетки. Редакторы HouseChief не советуют этого делать, если только это не портит материал. Это связано с тем, что очень трудно измерить рулеткой и очень трудно выполнить такую работу идеально. Хорошей идеей будет школьная линейка в форме равностороннего треугольника.

Идеальный инструмент не только для школы, но и для работы с металлом

Для начала на одном краю проводится прямая линия, перпендикулярная стороне трубы. Затем поворачиваем деталь и на соседнем крае рисуем диагональную метку, идущую от края первой полосы под углом 45º. Здесь вам не нужно ничего измерять, все уже сделано производителем треугольной линейки. Затем профильную трубу снова поворачивают и проводят перпендикулярную линию. Теперь осталось только соединить начало и конец линии по диагонали на четвертой стене. Вот и все, можно смело работать со шлифовальной машиной – эти срезы идеально состыкуются и образуют прямой угол 90º. Чтобы облегчить работу, можно наклеить малярный скотч по краям полосы. Это добавит четкости и облегчит вырезание прямо по линиям.

Для более простой разметки, если у вас есть время, вы можете сварить этот шаблон

Отделочная деталь

Не думайте, что болторез – это инструмент, используемый только для демонтажа металлоконструкций и не требующий осторожности в обращении. Наоборот

Ударный гаечный ключ требует предельной концентрации и осторожности. Это довольно опасный инструмент, поэтому, работая с ним, не забывайте не только о правильной маркировке, но и о требованиях безопасности.

Только благодаря точному расчету и резке можно добиться идеального угла наклона труб

Наконец, предлагаем посмотреть короткое видео, которое даст вам лучшее представление о том, как работать с труборезом.

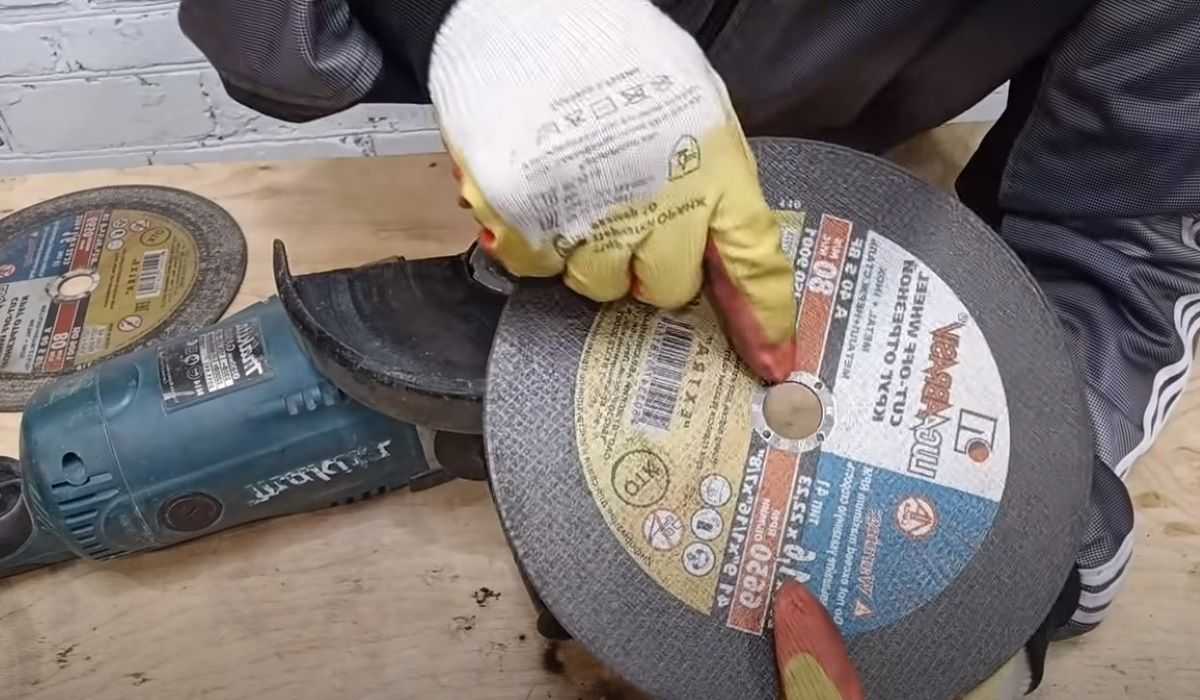

Выбор насадки

Насадка на УШМ – это отрезной диск. Он может иметь два разных параметра: толщину и диаметр. Первый параметр находится в пределах от 0,8 до 3 мм.

Сами диски различают по внешнему напылению:

Абразивные. Самые распространенные отрезные круги. Они подразделяются на диски для резки: черных металлов, нержавеющей стали, алюминия (кстати, отдельно рассмотрены отрезные круги по алюминию Pureva), цветных металлов. Лучше заранее уточнять вид диска у продавца, чтобы не переплатить или купить не тот расходник.

Диск алмазный Extra Max (230х22.2 мм.) по бетону НЕ подходит для резки металла. Фото ВсеИнструменты.ру

Алмазные. Дорогие и очень качественные отрезные круги. Таким расходником можно работать по любому виду металла. Алмазный диск быстро режет и меньше искрит. Его главный минус – высокая цена. Он стоит на порядок дороже абразивного диска. Алмазные отрезные круги подразделяются на: сплошные, сегментные и турбо-диски.

При покупке диска нужно учитывать не только напыление, но и диаметр отрезного круга.

Важно! Некоторые строители берут отрезной круг для бетона, чтобы работать с металлом. Он обходится дешевле расходника по металлу

По факту, диск по бетону быстрее стачивается и больше искрит. Экономия исчезает при работе в долгую.

Какой диск лучше по толщине в каком случае

УШМ (болгарка) MAKITA GA6040C с диском и ключом. Фото 220Вольт

Отрезные круги разделяются по диаметру. Минимальный размер диска стартует с размера 115 мм. и доходит до отметки в 230 мм (типоразмеры дисков по алюминию Dexter представлены здесь). Каждый расходник подбирают исходя из решаемых строительных задач:

115 мм. – разрезание гвоздей, саморезов, листового металла толщиной не более 30 мм;
125 мм. – один из самых распространенных дисков для разрезания металла, тонких труб, кузовной и прочей стали толщиной не более 40 мм;
150 мм. – потребуется при демонтаже водопроводных магистральных труб, распила тонкой арматуры;
180 мм. – нарезание толстой стали, металлических профилей и уголков, арматуры от 40 до 60 мм, можно использовать для вырезов части стен с внутренним армированием;
230 мм. – самый большой диск, используют для прорезания швеллеров, толстой арматуры, больших труб, рельсов.

Оригинальные диски от производителя зачастую режут лучше, чем дешевые расходники. Брендовый отрезной круг не придется часто менять, с ним получится аккуратный и тонкий рез.

Внимание! Покупайте отрезные круги, которые наверняка подойдут для вашей модели УШМ. Заранее посмотрите этот параметр в руководстве пользователя.

Виды

Разновидности труборезов классифицируются в зависимости от объектов резки и особенностей режущего элемента. Соответственно выделяют следующие виды инструмента:

Резцовый режет трубы до 100 мм в диаметре. Подходит не только для стальных, но и для пластиковых труб, Имеет несколько дисков из стали.

Цепной отличается тем, что может резать трубы из плотных материалов (чугун, бетон, керамика), поскольку имеет механизм для плотной фиксации объекта резки, изготовленный на основе обычной цепи и поворотных рычагов.

Видео инструкция: по работе с труборезом.

Роликовый укомплектован режущими роликами (от 1 до 3) и направляющими элементами, причем диаметр труб, которые он может разрезать, напрямую зависит от количества роликов: устройство с 1 роликом режет трубы до 50 мм, а с 3 роликами – до 100 мм и даже более.

Телескопический имеет каретку, ролик и направляющие, которые оптимально могут зафиксировать трубу в зависимости от требуемого угла среза. Отлично справляется с резкой труб большой толщины или из прочных материалов, поскольку за счет комплектации может создавать сильное давление на поверхность объекта резки.

Труборез с храповым механизмом имеет портативные размеры и может резать трубы небольшой толщины. Его конструкция простейшая среди устройств подобного класса – 2 рукоятки и режущее лезвие.

Электрический снабжен электродвигателем

благодаря чему усилия работника по резку трубы минимальны – инструмент важно лишь правильно настроить, остальную работу он выполнит практически самостоятельно

При этом он является инструментом универсального действия – разрезает трубы любых диаметров и из любых материалов. Применение ограничено лишь мощностью двигателя. Однако такой труборез имеет и существенный недостаток – его будет неудобно применять в труднодоступных участках работы (например. канализационные трубы).

С его помощью можно не только осуществлять механическое разрезание труб, но также проводить работы по их торцеванию, снимать фаску с притуплением, а также с наружной поверхности трубы.

Видеобозор одной из моделей

Гильотинный получил название из-за устройства режущего механизма. Его нож выполняет перпендикулярный надрез труб небольших диаметров (до 30 мм). Труба фиксируется в раме, а винт проталкивает гильотину и делает четкую резку под углом 9 градусов. Инструмент подходит для резки труб разной толщины и структуры (однослойные, многослойные, армированные).

Пневматический труборез приводится в действие давлением разреженного воздуха. Это устройство применяется на производстве для резки труб с очень большим диаметром (до 1500 мм). При этом хорошо справляется с резкой плотного материала (чугуна) и легкого пластика.

Орбитальные труборезы предназначены не только для механической резки трубы, но и снятия фаски с тонкостенных труб. Для этого они укомплектованы специальными фасочными фрезами.

Нередко к труборезам разных видов предлагаются дополнения, которые позволяют обеспечить наиболее безопасные условия для работы с трубами. Так, с помощью механизма быстрого обжатия можно быстро закреплять в устройстве большие трубы без использования специального винта. Также труборез может комплектоваться дополнительными съемными режущими элементами, ориентированными на трубы различной толщины, и роликами, которые осуществляют движение устройства вокруг трубы.

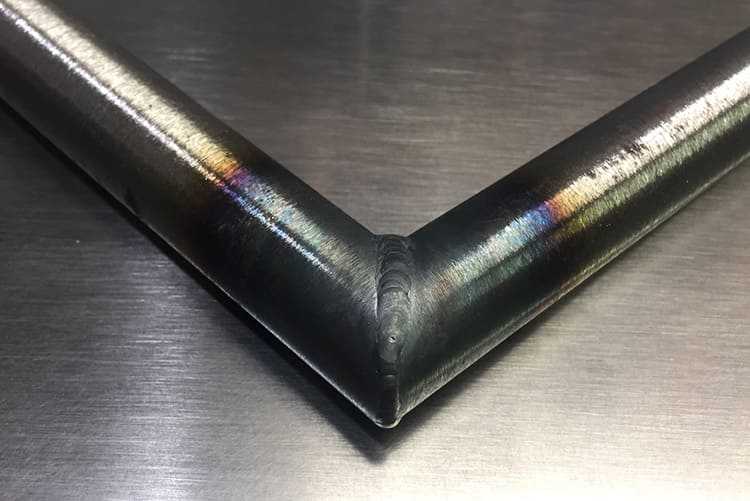

Как варить трубы под любым углом, а не только 45 и 90 градусов

Разметка труб для сварки под углом
Использование уголка для разметки трубы

Как варить трубы под разным углом в 45 и 90 градусов Сварка труб дело непростое, да ещё, если нужно сделать так, чтобы они не текли в процессе эксплуатации. Но даже если это и не нужно, то нередко возникают определенные сложности, если требуется вварить одну трубу в другую под некоторым углом.

Сделать это неподготовленному сварщику достаточно сложно. Для этого сначала нужно произвести разметку трубы, после чего ровно отрезать её болгаркой и вварить в другую трубу. Какие хитрости при этом существуют? Как быстро и правильно отрезать трубу под углом?

Разметка труб для сварки под углом

Очень часто осуществляя монтаж водопровода, требуется вварить трубу под определенным углом. При этом нужно подогнать трубу таким образом, чтобы она села максимально точно, что в большинстве случаев будет гарантировать отсутствие протечек.

Наиболее просто вварить трубу под 45 и 90 градусом, а разметить её для сварки можно при помощи обычного листа бумаги. Для этих целей потребуется квадратный лист бумаги, который нужно будет сложить по диагонали. Таким образом, можно получить простенький шаблон для разметки труб под углом.

Можно для разметки труб использовать и небольшую емкость с водой, однако этот способ подходит для разметки труб не слишком большого диаметра. Сделав на емкости требуемый угол и наклонив её, можно опускать трубу в воду. После этого потребуется достать трубу и аккуратно обвести полученную метку. Ну а о том, как варить швеллера, вы можете прочесть на сайте mmasvarka.ru.

Использование уголка для разметки трубы

Не менее простым способом разметки труб под сварку от предыдущего, отличается и тот вариант, при использовании которого применяется небольшой металлический уголок. Он немного прихватывается сваркой в том месте, где нужно будет приварить трубу под углом, и уже затем по нему обводится мелом ввариваемая труба.

Отличный способ, который позволяет быстро разметить трубу под любым углом, связан и с использованием длинных шпажек с резинками. Можно взять и электроды для этих целей, однако они слишком большой длины, поэтому работать с ними будет не совсем удобно.

Для разметки труб, таким образом, необходимо приставить ввариваемую трубу к другой трубе, надеть на неё две резинки, а затем вставлять электроды, один к одному и очень плотно. Выставив трубу под нужным углом, необходимо вытягивать или убирать электроды, образуя тем самым требуемый угол, по которому нужно будет обрезать трубу.

Когда разметка будет в точности готова, достаточно будет взять карандаш или кусочек мела с острыми краями, и набросать черту на трубе по краям электрода. Обрезав трубу ровно по разметке, получится добиться правильного угла для сварки.

Существуют и другие способы разметки труб под углом для сварки, например, с использованием компьютерных программ. Однако, как правило, в рабочих условиях, далеко не до компьютера, а чаще всего, и вовсе, приходится изворачиваться всевозможными способами.
