Установка сифона для кухонной мойки своими руками

Виды

На современном рынке можно найти немало разновидностей устройства:

• Трубный;
• Гофрированный;
• Бутылочный;
• Плоский;
• Сухой.

Все они имеют разную сборку и габариты. Применение зависит от формы, специфики эксплуатации и места установки раковины.

Трубный

Создан в виде трубы с S или U-образным изгибом в средней части. Для изготовления используется пластик или металл. Может быть цельным или разборным.

Разборной сифон, чтобы повысить удобство установки и обслуживания, часто разделён на 3 составляющие:

1. Верхняя часть крепится к горловине слива раковины обычным болтом.
2. Гидродозатор в виде изогнутой трубы. Патрубок вертикально опускается вниз, затем изгибается на 180 градусов. Чуть ниже верхней части вновь изгибается на 90 градусов в сторону от горловины раковины.
3. Выпускная часть. Представляет собой жёсткий или гофрированный патрубок, одной стороной присоединяющийся к гидрозатвору, второй — к канализации.

Разборный трубный сифон

В комплект входят уплотнительные кольца и гайки для соединения и герметизации комплектующих. В цельных металлических трубных сифонах часто внизу или на торце гидрозатвора размещена пробка для профилактических работ. Данные сифоны внешне привлекательны, поэтому устанавливаются в открытых местах.

Из-за небольшой вместительности гидрозатвора при редкой эксплуатации возможно испарение воды. Уменьшение или полное исчезновение водяной заслонки может привести к появлению в доме неприятного запаха. Жёсткая конструкция данного сифона требует точности в подборе при покупке, усложняет монтаж.

Гофрированный

Самый простой и дешёвый сифон. Представляет собой гофротрубу, одна сторона которой крепится болтом к горловине слива раковины, другая — к трубе канализации. Установщик может изгибать гофру в любом направлении, выполнив гидрозатвор желаемой глубины. Это особенно актуально при нестандартном расположении мойки. Конечная форма фиксируется специальной рамкой.

Самый дешёвый и простой — гофрированный сифон

Минусами данной конструкции являются:

• Ребристая внутренняя поверхность, способствующая скоплению мусора;
• Контактируя с горячей водой, материал становится жёстким, усложняя обслуживание сифона;
• Неэстетичный вид, ограничивающий места монтажа.

Бутылочный

Назван благодаря сходству с бутылкой. Один из наиболее распространённых видов сифонов. Присутствует возможность регулировки практически под любой зазор между горловиной сантехники и канализационной трубой.

По сравнению с предыдущими видами сложней в устройстве, монтаже и техническом обслуживании. Состоит из:

• Впускного патрубка, подключаемого к горловине раковины;
• Сосуда для воды в форме стакана, колбы;
• Сливного (отводящего) патрубка, соединяемого с канализационной системой;
• Набора уплотнительных колец и зажимных гаек для сборки и герметизации комплектующих.

Сифон часто комплектуется гофрированным сливным патрубком, что облегчает установку и разборку во время чистки.

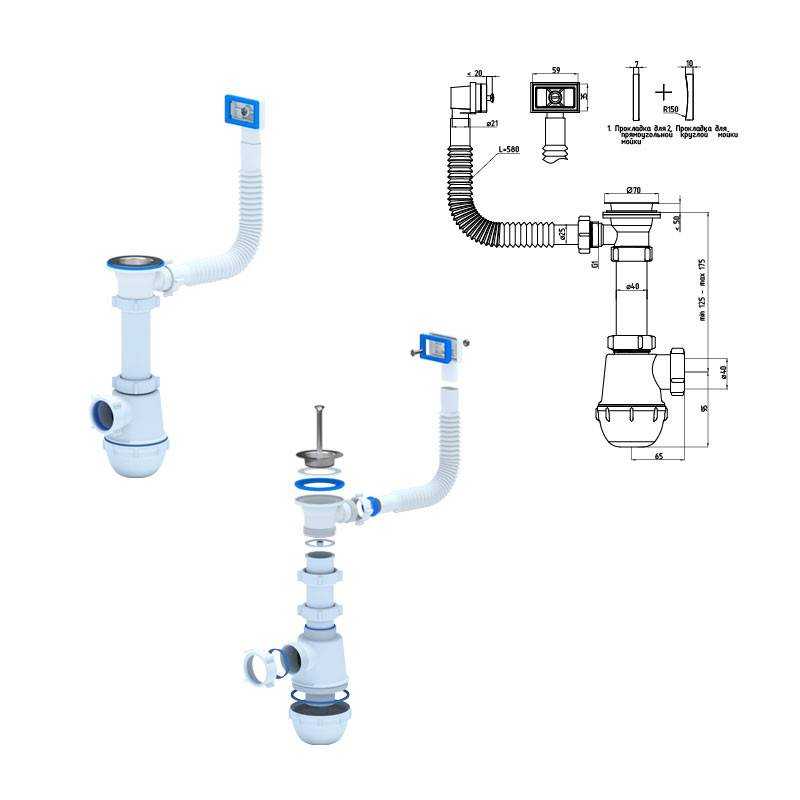

Устройство бутылочного сифона

Колба способна удерживать мусор, волосы, жир, препятствуя засорению патрубков. Нуждается в периодической чистке. Для этого достаточно открутить её от корпуса сифона, вытрусить собравшийся мусор, промыть под струёй горячей воды.

Ёмкости колбы надолго хватает для сохранения водяной пробки без пользования раковиной.

Изготавливается из пластика и металла. Металлические сифоны выглядят более эстетично, но стоят дороже, менее практичные, более сложные в обслуживании. Располагаются в видимых местах.

Плоский

Является компактным вариантом трубных разборных и бутылочных сифонов. Гидрозатвор выполнен в виде глубокой тарелки или плоского П-образного элемента.

Может монтироваться в труднодоступных местах при малом свободном пространстве под мойкой.

Компактный плоский сифон

К минусам относятся сложность монтажа, быстрая засоряемость, малая ёмкость гидрозатвора.

Сухой

Основное различие с классическим сифоном — конструкция и принцип действия. В данном виде отсутствует гидрозатвор как таковой. Его функцию выполняет прорезиненная трубчатая прокладка или мембрана. Они беспрепятственно пропускают воду в канализацию, препятствуя проникновению испарений в обратном направлении.

Сифон имеет форму цилиндра или таблетки. Можно устанавливать как вертикально, так и горизонтально. Малые габариты позволяют монтировать его в любом пространстве, хороший дизайн — в открытых местах.

Сухие сифоны можно устанавливать и горизонтально, и вертикально

Отсутствие ёмкости с водой допускает установку сухого сифона в неотапливаемых помещениях. Также он не может пересохнуть, поэтому можно не бояться проникновения канализационных газов в жилище во время отпуска.

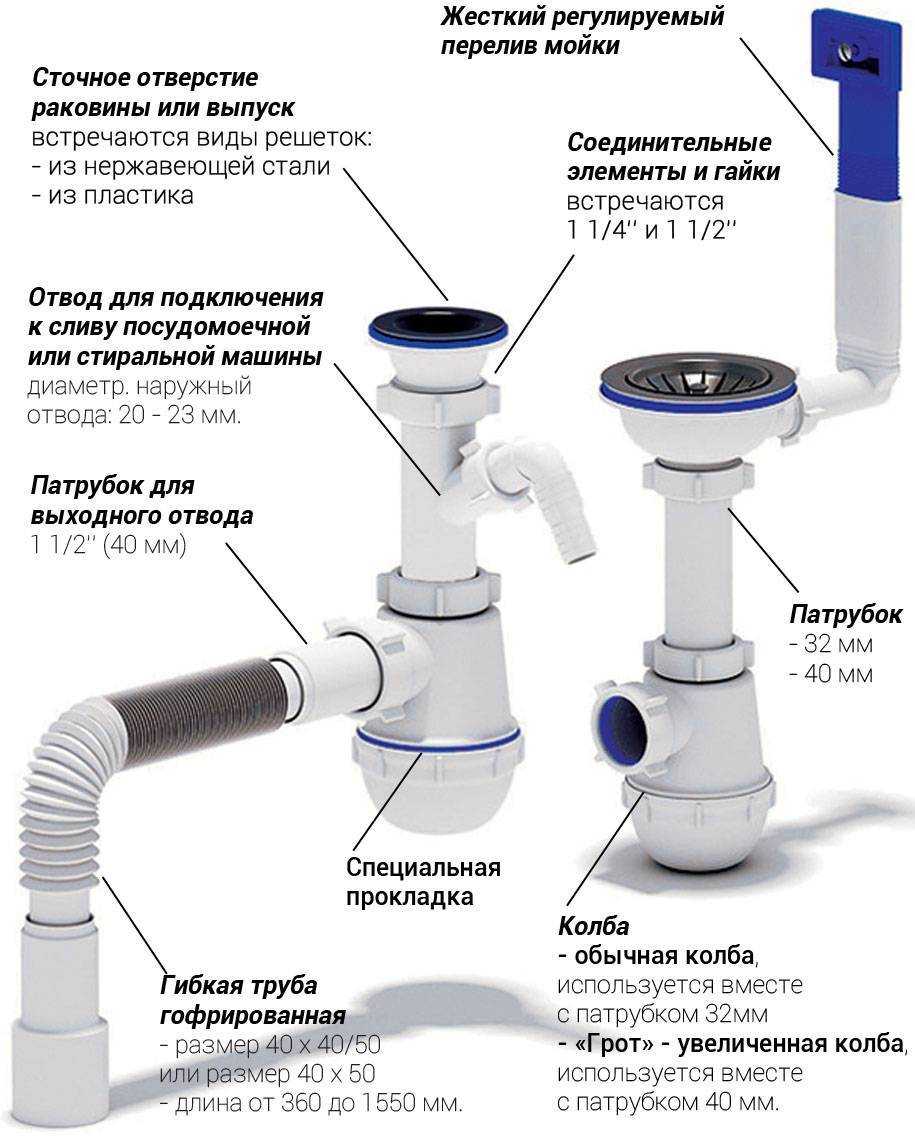

Сифон для раковины размеры

Казалось бы, сифон для раковины, это такая мелочь, однако не стоит на такие детали смотреть свысока. Дело в том, что сифон не просто соединяет слив раковины, но и выполняет функцию преграды для неприятных запахов, которые исходят из канализации. Сифон для раковины бывает нескольких видов: бутылочный, трубный и гофрированный.

Бутылочные сифоны получили такое название именно потому, что зрительно напоминают бутылку, они имеют люк, который открывается, что помогает при очищении сифона от скопившегося мусора.

Гофрированные модели по внешнему виду схожи с «гармошкой». Они легко растягиваются и сжимаются, в зависимости от необходимости изменения длины при монтаже. Однако такую модель надо регулярно прочищать без использования агрессивных чистящих средств, так как гофрированный сифон для раковины изготавливается из пластика и очень чувствителен к химии.

Что касается длины и регулировки по высоте, то как правило бутылочный и трубный сифоны раздвигаются в диапазоне от 5 до 10 см. Бывает, конечно, и больше, и меньше, но стандартные показатели именно такие.

Также часто возникает вопрос относительно диаметра слива и подключения. Диаметр слива, для которого подбирается сифон, как правило, от 3,2 до 4,8 см. Что касается диаметра подключения, то здесь стандарт – 3,2 – 4 см.

Этап #1: готовим крепления для раковины

Если выбрана простая модель без дополнительных аксессуаров, а внизу не будет установлена стиральная машина или другое устройство, то оптимальная высота раковины – 850 мм. Сантехническим прибором будет удобно пользоваться, а установку сифона и подключение мойки к канализации можно выполнить своими руками, т.к. пространства будет достаточно, а доступ ко всем элементам системы останется свободным.

Для модели с опорой высота определяется в зависимости от высоты ножки или мебели, в которую она будет вмонтирована. Когда решено, где будет установлена раковина, на стене проводят ровную горизонтальную линию. Прибор прикладывают к линии, отмечают места крепления. В одиночку это сделать трудно, поэтому нужен помощник, чтобы придержать умывальник. Если сантехнику устанавливают на ножку или предмет меблировки, задача упрощается.

По готовой разметке делают отверстия в стенах, забивают дюбели и устанавливают шпильки для крепежа. Глубина вкручивания шпилек должна быть такой, чтобы прибор был надежно зафиксирован, но при этом свободно размещался на креплениях. Как правило, все необходимые детали входят в комплект раковины. При установке их нужно использовать все, чтобы не осталось лишних деталей.

Схема: высота установки умывальника в ванной

Высота раковины над стиральной машинкой

Если под раковиной планируется поставить стиральную машину, то лучше всего подойдет модель типа «кувшинка». Ее слив оборудован так, чтобы оставалось достаточно места под раковиной. Есть два вида слива: первый направлен назад, а второй – вниз.

Конструкции первого типа оставляют больше места для машинки, однако из-за изгибов возможны частые засоры. Слив, направленный вниз, разработан так, чтобы вода нормально проходила по трубам, однако раковину придется разместить выше над машинкой. Высоту размещения сантехприбора рассчитывают индивидуально.

Чтобы раковиной было удобнее пользоваться, ее можно выдвинуть немного вперед от стены. Тогда при умывании человек не будет упираться ногами в машинку. Такой нехитрый прием позволит максимально сэкономить полезную площадь без ущерба для комфорта эксплуатации.

Схема: установка умывальника над стиральной машиной

Монтаж кухонного оборудования

Подключение врезной или накладной раковины к канализации на кухне отличается от аналогичных работ в ванной комнате некоторыми особенностями, связанными как с нюансами монтажа оборудования, так и с его конструктивными характеристиками.

Гидрозатворные аппараты

Гидрозатворные аппараты, устанавливаемые в кухонном помещении, во многих случаях имеют стандартный вид, однако нередко монтируются разновидности, обладающие:

• двумя раструбами для двойных моек;
• несколькими отводами для подсоединения бытовой
  техники;
• измельчителем мусора;
• уплощенной разводкой;
• прочие модели нового образца.

Соответственно, способы обустройства кухонного слива также
не будут одинаковыми. Необходимые операции здесь включают предварительную
сборку или непосредственное конструирование трубопровода в процессе монтажных
работ. В любом случае, к этому этапу приступают обычно в последнюю очередь.

Если конструкция сложная, а ее части произведены из пластика, перед их соединением следует удостовериться, что все составляющие качественно изготовлены, лишены изъянов и обеспечат герметичность водоотводящей структуры.

Колба

Стандартный алгоритм действий на этом этапе включает снабжение колбы гидрозатвора прокладкой, присоединение крышки, объединение «стакана» и водоотводящей трубки при помощи накидной гайки и уплотнительных прокладок и, наконец, подключение сифона к канализации на кухне и его фиксацию.

Отводная гофра

Затем отводная гофра помещается в сток и выполняется герметизация узла. При наличии перелива его фиксация осуществляется способом, аналогичным описанной выше методике обустройства сливного трубопровода в ванной.

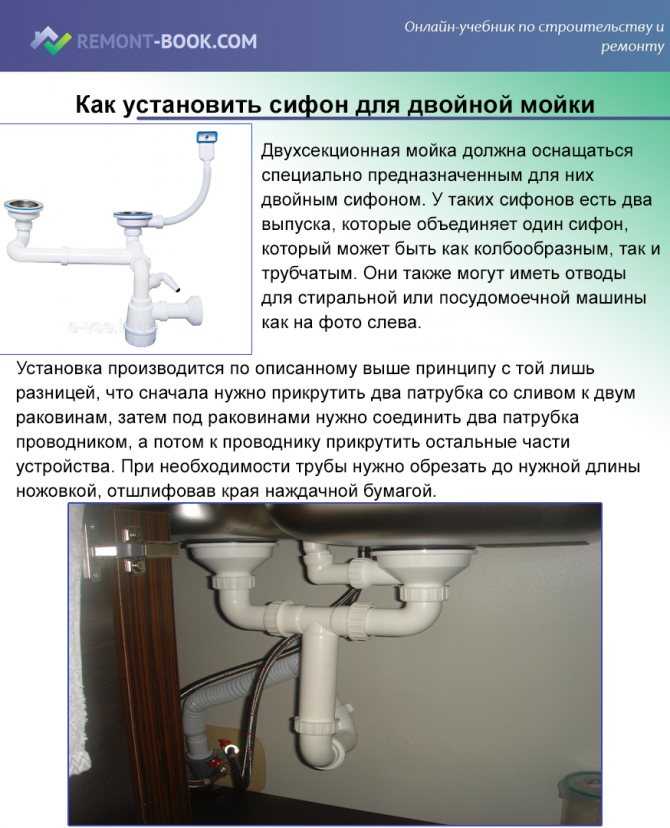

Сифон с двумя раструбами

Для правильного подключения мойки на кухне к канализации при наличии двух отделений и установки крана используется специальный сифонный аппарат с двумя раструбами. Его подсоединение, в сущности, отличается от вышеописанного необходимостью более точной подгонки и проведении стандартных операций стыковки и герметизации с обеими соединительными воронками.

В том случае, когда требуется обеспечение сливных функций
посудомоечной или стиральной машины, обычно используются два отводных штуцера.
Шланги посудомойки располагаются по той или иной схеме в зависимости от того,
смонтирован ли штуцер прямо или под наклоном.

https://www.youtube.com/watch?v=0oeVWcp_n18

Подключаем раковину своими руками

Всё полезное о канализации — gidkanal.ru

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство сливной системы ванны практически идентично конструкции, предназначенной для раковины.

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

• сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
• сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо химическим способом.

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Как собрать сифон для раковины

Установка сифона под раковину выполняется после монтажа умывальника. Его верхняя часть прикрепляется в сливном отверстии, поэтому монтировать устройство даже при неудобных формах раковины и ее высоте нужно после установки.

Трубный

Собрать жесткую модель проще. Она сохраняет определенные размеры, жестко закрепляется, что упрощает монтаж. Технология установки у трубного или бутылочного варианта практически одинакова.

Перед работой осматривают изделие и оценивают комплектующие. Внимательно осматривают резиновые прокладки: они должны быть целыми, без трещин и порезов. Работать лучше в перчатках.

1. На сливное отверстие раковину ставят решетку с прокладкой. Уплотнитель гарантирует прохождение воды только через отверстие и только в трубу.
2. Вставляют в кольцо слива сливной патрубок. Он скрепляется винтом.
3. На патрубок снизу навинчивают трубу с изгибом.
4. Подсоединяют отвод к канализации. Используются жесткие трубы, иначе все преимущество трубного сифона будет нивелировано гофрированным переходником.
5. При сборке всегда проверяют состояние уплотнителей. Следят за тем, чтобы кольца оставались на местах, указанных в инструкции, а не смещались.

Осторожно нужно выполнять сборку, если сифон изготовлен из металлического сплава и будет оставаться на виду. Монтаж не должен сопровождаться появлением царапин и торчащих кусок уплотнителя

Бутылочный

Конструкция бутылочного простого сифона мало чем отличается от трубного, хотя и включает больше элементов. Сборка производится по такой же схеме. Однако колбовые модели чаще имеют дополнение в виде переливной трубки. Кроме того, такое устройство может быть полуавтоматическим.

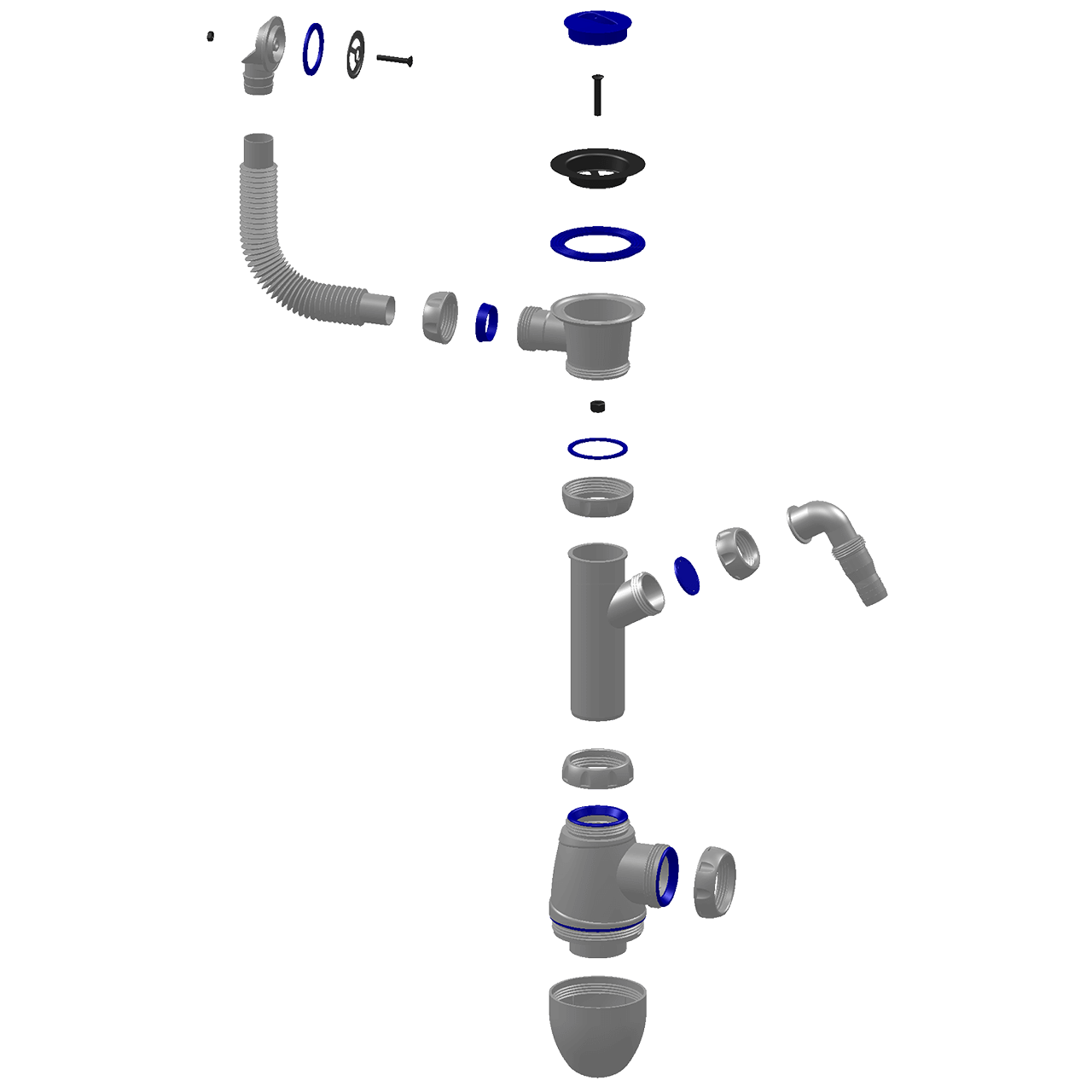

Пошаговая инструкция по сборке усложненного варианта:

1. На сливное отверстие раковины монтируют решетку с уплотнительным кольцом. Уплотнитель двойной.
2. Затем соединяют соответствующий патрубок с переливом.
3. На перелив укрепляют фильтр и декоративное кольцо.
4. Крепят на сливное отверстие сливной патрубок, а к нему прикручивают бутылочную часть сифона.
5. Снизу на колбу устанавливают крышку с резиновой прокладкой.
6. Соединяют патрубок на переливе и отвод на верхней части сифона гофрированной переливной трубкой.
7. Подвижный тросик из стали соединяют с металлическими крышками. Крышку устанавливают в сливное отверстие.
8. К переливу регулировочный трос закрепляют болтами.
9. Ставят сливной шланг от сифона к канализационной трубе. Монтируют в раструб, то есть просто вставляют. Стыковку выполняют через уплотнительное кольцо. На этом участке используют герметик.
10. Проверяют работу системы. Ставят под раковину ведро или таз и включают воду. При правильной сборке протечек быть не должно. Если же вода появляется на месте какого-либо соединения, необходимо разобрать конструкцию, собрать заново, сильнее затягивая гайки.

Подключение сифона к нескольким потребителям производится по такой же схеме. Соединяют отводы дополнительных устройств хомутами.

Гофрированный

Такой вариант интересен тем, что придать нужный изгиб и конфигурацию можно прямо на месте монтажа. Тем самым учитывают все нюансы: размер умывальника, расположение, метод крепления. Чтобы собрать сифон для раковины в ванной из гофры, поступают следующим образом:

1. На сливное отверстие ставят резиновую прокладку. Некоторые производители советуют при этом использовать акриловый или силиконовый водостойкий герметик.
2. Вставляют в отверстие защитную сетку. Подсоединяют с помощью винта горловину сифона с выпуском. Эта деталь должна быть в комплекте.
3. На горловину садят гофру, закрепляя затяжную пластиковую гайку. Если сифон будет обслуживать и стиральную машину, монтируют отводной патрубок.
4. Сгибают гофрированную трубу в виде буквы N или S и скрепляют ее в таком положении пластиковыми хомутами.
5. Нижний раструб гофры вставляют в раструб канализационной трубы. Используют уплотнительное кольцо и герметик.
6. Проверяют сборку. Включают воду на полную мощность и подкладывают под сифон бумажное полотенце. Если есть протечка, бумага промокнет на этом участке. Закрывают кран и выжидают, не появится ли плохой запах. В колене должен сформироваться водяной затвор. Если запахи из канализации проникают в комнату, изгиб не достаточный для формирования пробки.

Для очистки конструкцию нужно будет отсоединить от горловины, разобрать, выпрямить и промыть водой под напором или с помощью технических средств. Это основное неудобство такого решения.

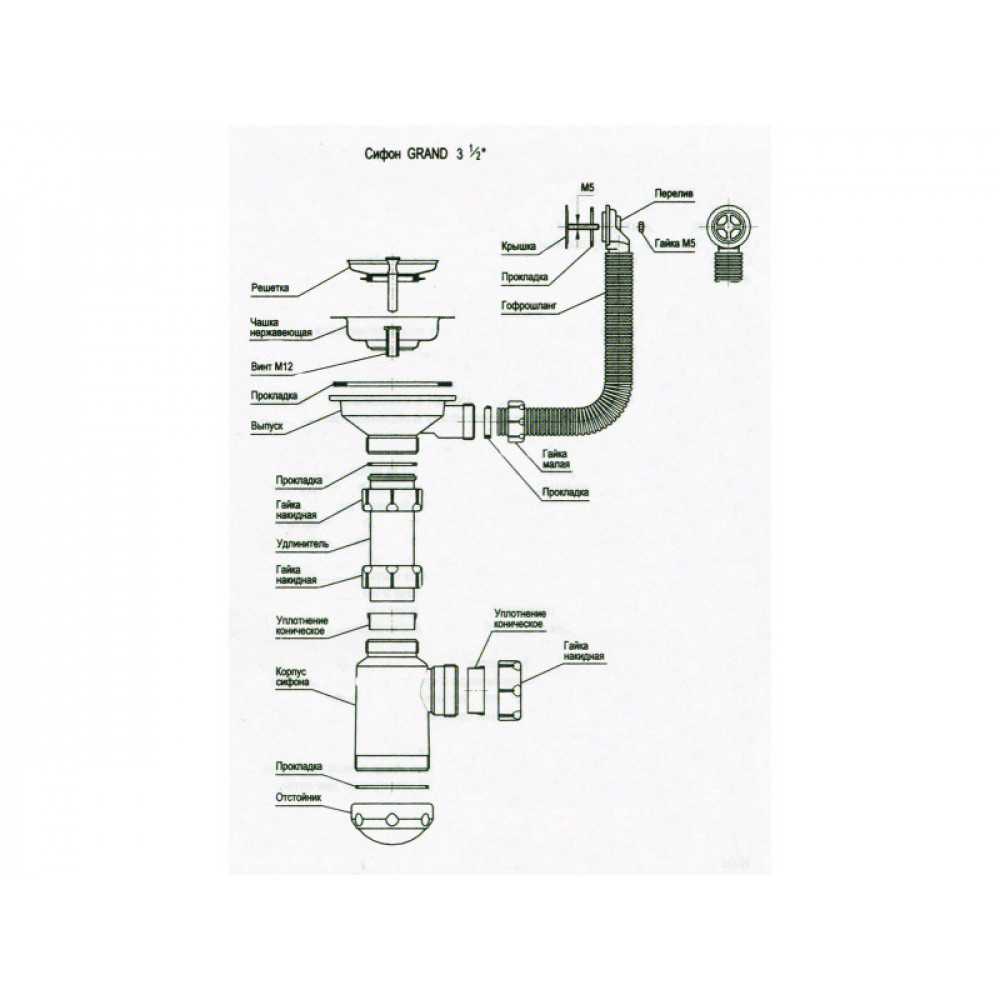

Составные элементы

Разные типы сифонов имеют различную конструкцию, поэтому подробно рассмотрим устройство сифона бутылочного типа, наиболее популярного для установки под кухонными мойками.

Конструктивно такое устройство состоит из следующих элементов:

• корпус, обычно разборный;
• отводной патрубок с рельефными кольцами, подсоединяемый к мойке снизу;
• защитная сетка с диаметром ячеек не более 1 см;
• соединительный винт, связывающий между собой сетку и патрубок;
• гофрированная или жесткая трубка для отвода воды в канализацию;
• конусные прокладки, предназначенные для обеспечения плотного контакта между патрубками и корпусом сифона;
• широкая резиновая прокладка для крепления отводного патрубка к мойке;
• резиновая прокладка, предназначенная для герметизации защитной решетки;
• гайки пластиковые накидные. Ими крепятся патрубки к корпусу устройства.

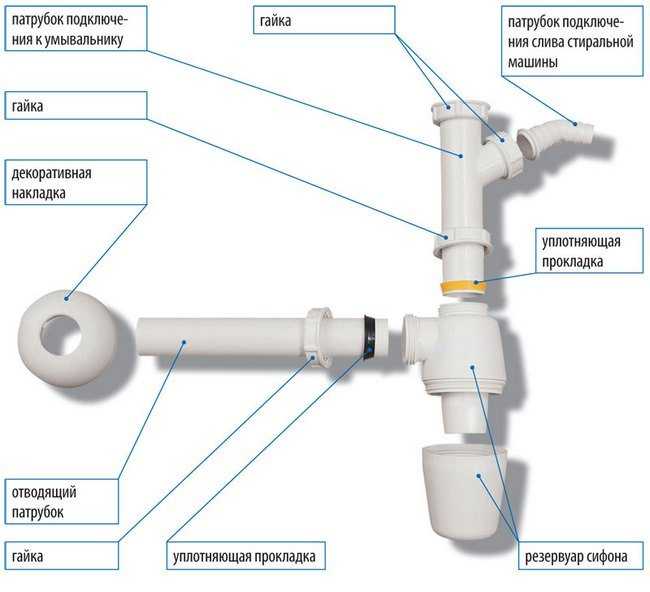

Составные части сифона бутылочного типа

Разновидности и способ установки моек

Двойная мойка практичная, т. к. в ней одновременно моют продукты и посуду. Излив такой модели часто делают поворотным, чтобы обслуживать две чаши. Одинарная раковина считается классической, обычно ее ставят напротив окна. Угловой вариант экономит пространство, которое часто простаивает на пересечении стен. На современных кухнях используют островные мойки — обособленные зоны обработки и чистки посуды, продуктов.

По методу подключения различают виды:

• накладного типа;
• врезные;
• на кронштейнах;
• интегрированные;
• подстольные.

Какая у вас мойка?

Накладная
35.71%

Врезная/подстольная
57.14%

Интегрированная
7.14%

Проголосовало: 14

Накладные раковины ставят в модульной мебели стандартных габаритов, включающей в составе тумбы и отдельные шкафы. Чаще мойки делают из нержавейки с матовым и глянцевым покрытием. Есть модели с одной или двумя раковинами, при этом предусмотрено крыло для сушки предметов. Стоят модели недорого, устанавливать их просто. Небольшая толщина стенок приводит к шуму при сливе воды.

Мойки устанавливают на кронштейнах, крепят к стене, при этом тумба или шкаф не предусмотрен. Используют крепежные кронштейны, продающиеся в торговых точках сантехники. На нужной высоте прочерчивают горизонтальную линию, затем проводят вторую ниже. Промежуток между ними равен толщине борта раковины.

К установке интегрированных вариантов предъявляют высокие требования по качеству уровня и края мойки. Если полочка будет иметь небольшие неровности, то смонтировать заподлицо со столешницей можно, но будет неаккуратная линия. Так ставят раковины из искусственного камня и композитных материалов, при этом играет роль качественная герметизация.

Изделия подстольного типа стоят дороже всех видов, устанавливаются ниже рабочей плоскости стола. Дорогостоящие мойки монтируют в мебель из соответствующих материалов. Крепят специальными приспособлениями, обрабатывают режущими инструментами с алмазными напайками.

Врезные мойки наиболее гигиеничные. Изделие врезают в крышку, поэтому края не стоят выше столешницы, под ними не развиваются вредоносные микроорганизмы (грибки, плесень). В столешницы из мебельного ДСП устанавливают мойки своими руками. Если крышка тумбы из искусственного камня, композита, твердой древесины, лучше делать установку под руководством опытного мастера.

Разновидности сифонов

Перед началом проведения основных работ следует определиться с подходящим видом сифона для кухни. Различают следующие типы сифонов для кухонной мойки:

1. трубный сифон – это гибкая жесткая труба, образующая водяную пробку. Некоторые разновидности трубных сифонов имеют на нижней стороне удобную втулку, которую можно открыть для прочистки. При выборе такого сифона для кухни следует правильно соединить слив раковины и впускное отверстие в канализацию. Чтобы его прочистить, не нужно осуществлять демонтаж сифона: необходимо всего лишь снять нижнее колено. Трубные сифоны пользуются спросом, поскольку занимают минимум места и имеют симпатичный внешний вид. Но чистить их придется достаточно часто, к тому же, при нечастой эксплуатации небольшая величина гидрозатвора приведет к испарению воды и появлению стойкого запаха;
2. можете выбрать бутылочный сифон для мойки на кухню. Именно его используют чаще всего. Такой сифон имеет форму, напоминающую бутылку, там, где размещен водный затвор. Подключение к канализации обеспечивается с помощью прямой или гибкой трубки. К преимуществам можно отнести и цену сифона такого типа, а также небольшие размеры и простоту снятия. Но в зоне выведения потока из чаши такого сифона быстро накапливается мусор, так что не забывайте его чистить;
3. гофрированный кухонный сифон – третья разновидность. Это гибкий материал, которому будет просто придать нужную траекторию и уклон. Благодаря особой конструкции такой модели вы сможете соединять мойку со входами в нестандартную систему канализации. Монтируется этот сифон очень просто и не вызывает сложностей в работе. А благодаря тому, что промежуточных креплений в нем нет, вы можете не переживать о возможных протечках воды. Но есть у гофрированной модели и минусы: например, чтобы вычистить засоры, вам придется полностью снять сифон.

Такие составляющие могут отличаться и по другим характеристикам. Например, вы можете установить сифон для двойной кухонной мойки или для тройной.

Главное отличие сифона для двойной раковины заключается в наличии двух подсоединений к ее основанию, переходящих в один канализационный слив. Само собой, стоимость сифона для кухонной мойки с двумя чашами будет дороже. Как выглядит сифон на две раковины, смотрите на фото.

Также существуют модели плоского сифона для мойки на кухню. Его используют, если пространство под сливом ограничено. Еще одна разновидность — сифон для раковины на кухню с переливом. Перелив представляет собой трубу, по которой будет вытекать вода при достижении определенного уровня в мойке. Такая конструкция позволит предотвратить случайное перетекание воды за границы кухонной мойки.

При установке сифона на кухне следует учесть еще одну особенность, а именно – размеры кухонных сифонов, поскольку существует несколько вариаций таких приспособлений. Ориентируйтесь на величину сливного и канализационного отверстия, а также на наличие свободного места под мойкой.

Конечно, какой сифон лучше для кухни, нельзя сказать однозначно. Поэтому будет правильнее, если перед тем как купить сифон для кухонной мойки, вы ознакомитесь с имеющимися возможностями, изучите их структуру, а также разберетесь с нюансами монтажа, о чем мы и расскажем далее.

Составные элементы

Разные типы сифонов имеют различную конструкцию, поэтому подробно рассмотрим устройство сифона бутылочного типа, наиболее популярного для установки под кухонными мойками.

Конструктивно такое устройство состоит из следующих элементов:

• корпус, обычно разборный;
• отводной патрубок с рельефными кольцами, подсоединяемый к мойке снизу;
• защитная сетка с диаметром ячеек не более 1 см;
• соединительный винт, связывающий между собой сетку и патрубок;
• гофрированная или жесткая трубка для отвода воды в канализацию;
• конусные прокладки, предназначенные для обеспечения плотного контакта между патрубками и корпусом сифона;
• широкая резиновая прокладка для крепления отводного патрубка к мойке;
• резиновая прокладка, предназначенная для герметизации защитной решетки;
• гайки пластиковые накидные. Ими крепятся патрубки к корпусу устройства.

Составные части сифона бутылочного типа
