Схема канализации в частном доме своими руками пошагово

Проектирование канализации для частного дома

Учитывая тот факт, что возведение малоэтажных жилых объектов в большинстве случаев ведется по индивидуальным проектам, особую важность приобретает разработка детальных планов прокладки инженерных сетей, в том числе и канализации, монтаж которой должен выполняться с соблюдением некоторых обязательных требований. Конечно, самым правильным решением, будет обращение в профильное проектное бюро

Но для экономии средств, справиться с составлением необходимой документации, можно и своими силами, но для этого придется учитывать, что канализация для загородного дома имеет три составные части:

Конечно, самым правильным решением, будет обращение в профильное проектное бюро. Но для экономии средств, справиться с составлением необходимой документации, можно и своими силами, но для этого придется учитывать, что канализация для загородного дома имеет три составные части:

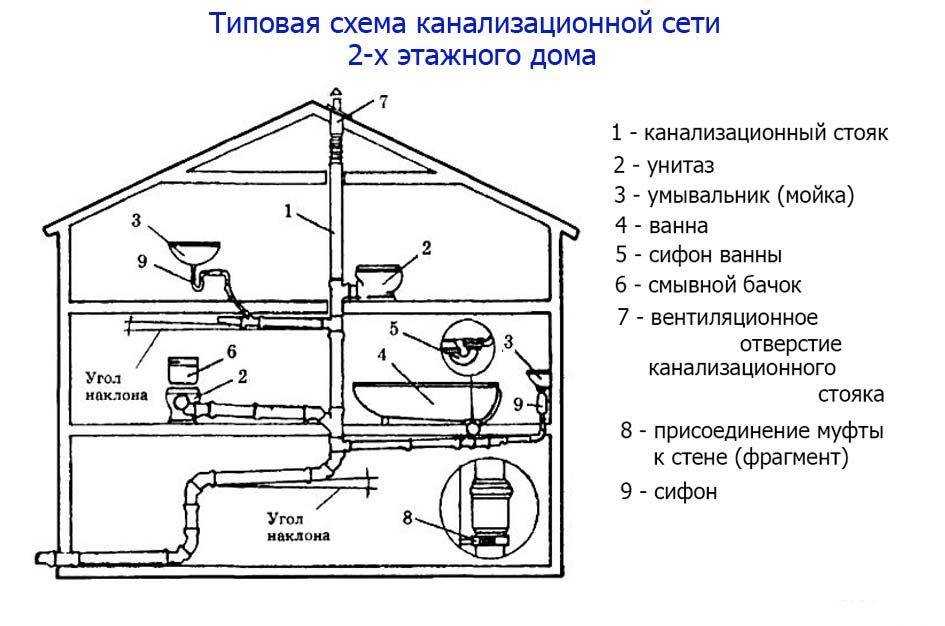

внутреннюю канализацию, расположенную в доме и состоящую из подведенных к сантехническим приборам водоотводных труб, стояков и фановой трубы;
наружную канализацию, которая может быть самотечной или напорной, и представляющую магистраль по транспортировке сточных вод в централизованную систему (что скорей всего является исключением для загородных объектов) или в отстойник;
сливную емкость, в роли которой могут выступать как привычная для деревенского ландшафта выгребная яма, так и полноценный септик, промышленного производства или возведенный собственными силами, для чего можно использовать самые разные материалы: начиная от емкостей и кирпича, и заканчивая старыми автомобильными шинами.

При проектировании нужно стремиться к тому, чтобы размещение сантехнических приборов в доме было компактным – например, кухню и бытовые помещения, такие как санузлы и ванные комнаты располагать в одном крыле здания, а если дом имеет несколько этажей, то располагать по возможности друг над другом.

В этом случае для подключения к канализации потребуется один стояк, что не только сэкономит финансовые средства, но и обеспечит бо?льшую надежность системе, так как количество соединений, поворотов и иных уязвимых элементов будет меньше.

Следует учитывать, что проектировать инженерные системы следует еще до начала строительства, так как элементы для внутренней разводки нужно делать непосредственно одновременно с возведением дома – в ином случае потребуется проведение дополнительных ремонтных работ.

Наружная канализация также должна быть спроектирована заранее хотя ее монтаж вполне можно выполнять одновременно с благоустройством участка, но она обязательно должна функционировать до того, как дом будет готов принять своих жильцов.

Как правильно сделать канализацию своими руками

Строительство должно происходить по утвержденному проекту. В проекте обязательно наличие схемы внутренней и внешней разводки канализации.

Внутренняя канализация состоит из стояков, магистрали и зоны подключения сантехники ( ванна, раковина, унитаз, душевая кабина).

Эта система заканчивается на уровне фундамента в виде выходного патрубка.

Обустройство наружной канализации своими руками, подразумевает схему участка с наружным трубопроводом, накопительным или очистительным оборудованием.

После утверждения проекта, следует перейти к приобретению нужного оборудования и подобрать канализационный коллектор.

При строительстве опирайтесь на СНиП – это поможет избежать ошибок и правильно провести канализацию в частный дом.

Выбор места

Важным вопросом при строительстве канализации считается выбор места под септик. Его расположение зависит от :

уровня пролегания грунтовых вод;
рельеф участка;
уровень промерзания почвы;
расположение источников питьевой воды;
особенности грунта.

Почва с большим количеством песка рыхлая, легко пропускает влагу, велика вероятности загрязнения грунтовых вод.

При монтаже септиков необходимо выдержать нормы.

Удаленность от дома от 5 метров
Расстояние от источника воды от 30 метров
Расстояние от зеленых насаждений от 3 метров.

Необходимо оставить подъезд для ассенизаторского оборудования.

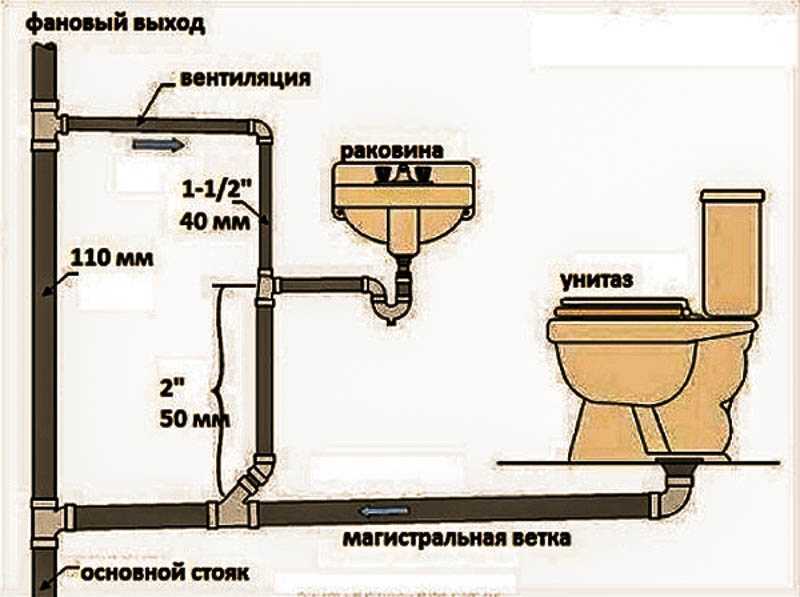

Внутренняя канализация

На схеме внутренней канализации необходимо выделить все точки системы.

Монтаж центрального стояка. Лучший вариант труба с диаметром 110мм. Она обеспечит свободный выход газов. Стояк выводится на чердак или крышу. Расстояние от ближайшего окна не менее 4 метров.
Горизонтальный трубопровод. Установка ревизионных люков. Элементы монтируются в самой низкой точке канализации и над унитазом.
Вся сантехника должна иметь сифон с водным затвором. При монтаже избегать углов в 90 градусов. Сильно усложняет сток воды.
Патрубок унитаза подключается к системе напрямую.
Магистраль делается под углом, для лучшего перемещения жидкости.
В фундаменте делается заготовка под отверстие для вывода системы наружу. На трубе необходимо установить обратный клапан, поможет избежать движения сточных вод в обратном направлении.

При неизбежности поворотов в 90 градусов, соорудите ее из двух углов по 45 градусов.

Подготовка к установке

Вырывается котлован глубиной 3 м. нужного объема
На дне сделать подушку из песка до 15см.
Организовать опалубочную конструкцию из ДСП или досок. При необходимости усилить поясом изготовленным из металлических прутьев.
Сделать два отверстия в опалубке, в них установить обрезки труб. Это зона входа магистрали и переливной трубы, для соединения секций.
Опалубочкая конструкция подлежит монолитному бетонированию (заливается один раз) . Для равномерного распределения раствора используется виброинструмент.

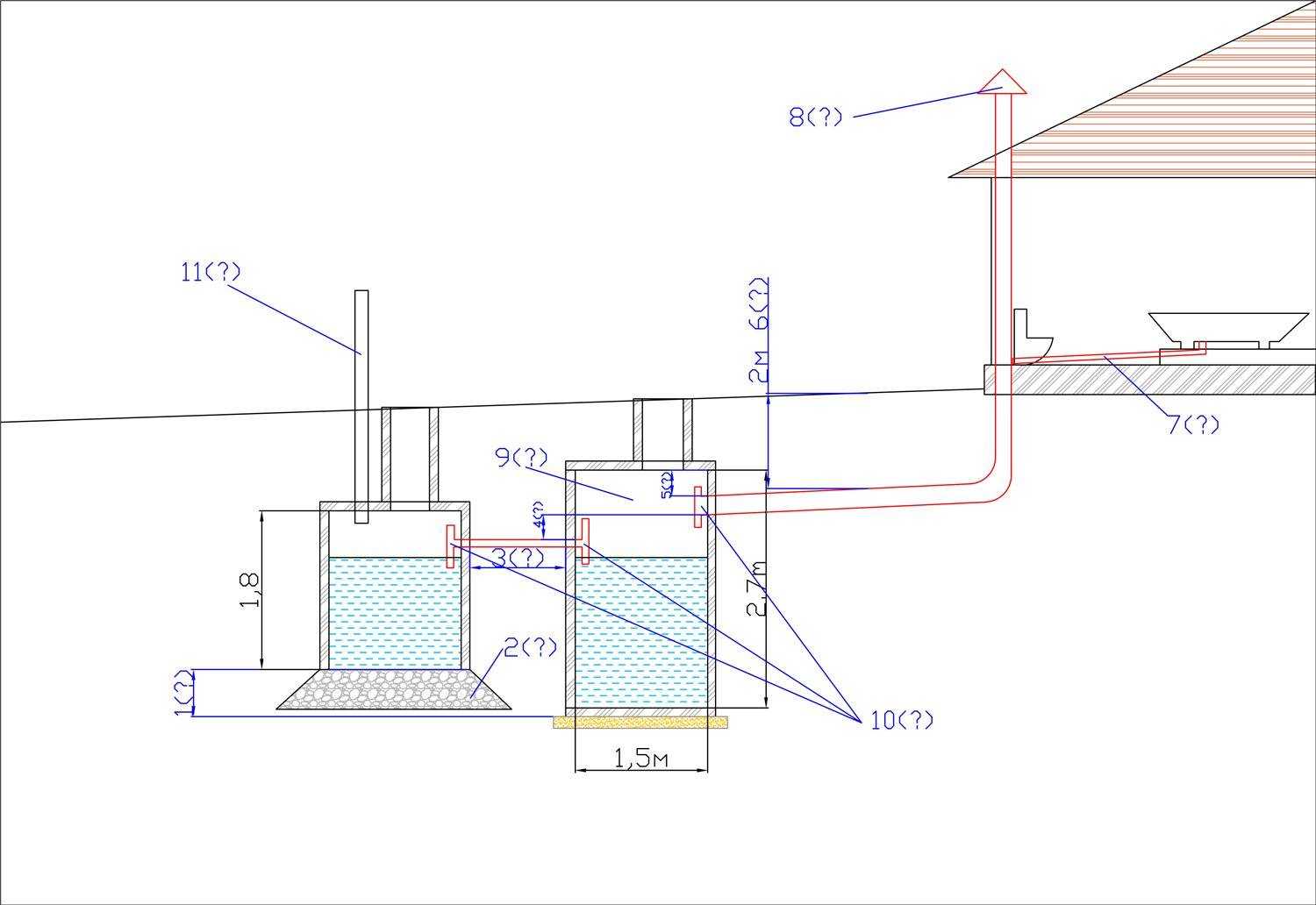

Монтаж внешней канализации

Первый отсек формируется заливкой бетона. Получается герметичный отстойник. В этой секции крупные фракции оседают на дно. Сверху скапливается осветленная, частично очищенная вода. По соединяющей трубе она попадает в соседний отсек.
Второй отсек изготавливается из бетонных колец, дно формируется толстой природной подушкой , для которой подойдут щебень, галька, гравий.
Отсеки соединяются переливной трубой. Устанавливать ее нужно на уровне верхней трети отсека, под узлом 30мм на каждый метр трубы. Обычно устанавливают двухсекционную конструкцию, можно сделать септик с большим количеством секций, что позволит качественнее очистить воду.
Для перекрытия септика можно применить опалубочную конструкцию и бетон. Также использовать плиты из железобетона. Необходимо установить смотровой люк.
Засыпать котлован грунтом или песком.

Отстойник следует чистить раз в 2-3 года.

Как правильно проложить трубы

Чем шире труба в диаметре, тем меньший угол наклона .

Глубина установки канализации в частном доме определяется показателем промерзания почвы. В среднем – это 1 метр. В более холодных регионах глубину стоит увеличить до 1,5м. Дно траншеи перед установкой засыпою песком и хорошо его утрамбовывают. Это поможет уберечь магистраль от разрушения при смещении грунта.

Идеальный вариант — прямой трубопровод от дома до коллектора. Для наружной канализации подойдут трубы из чугуна или пластика диаметром 110мм.

Места стыков необходимо сделать герметичными. Траншея с трубопроводом засыпается песком, а потом грунтом.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет. Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом

Принципиальная схема подключения насосной станции

Разновидности внешних систем

Внешняя часть канализации может иметь разное устройство. Для утилизации отходов используют выгребные ямы, септики, более сложные станции очистки.

Централизованная

Такой вариант самый простой и эффективный. Канализационную трубу из дома подключают к центральной магистрали. Чтобы это сделать, нужно получить разрешение. Врезку в трубу выполняет специальная бригада.

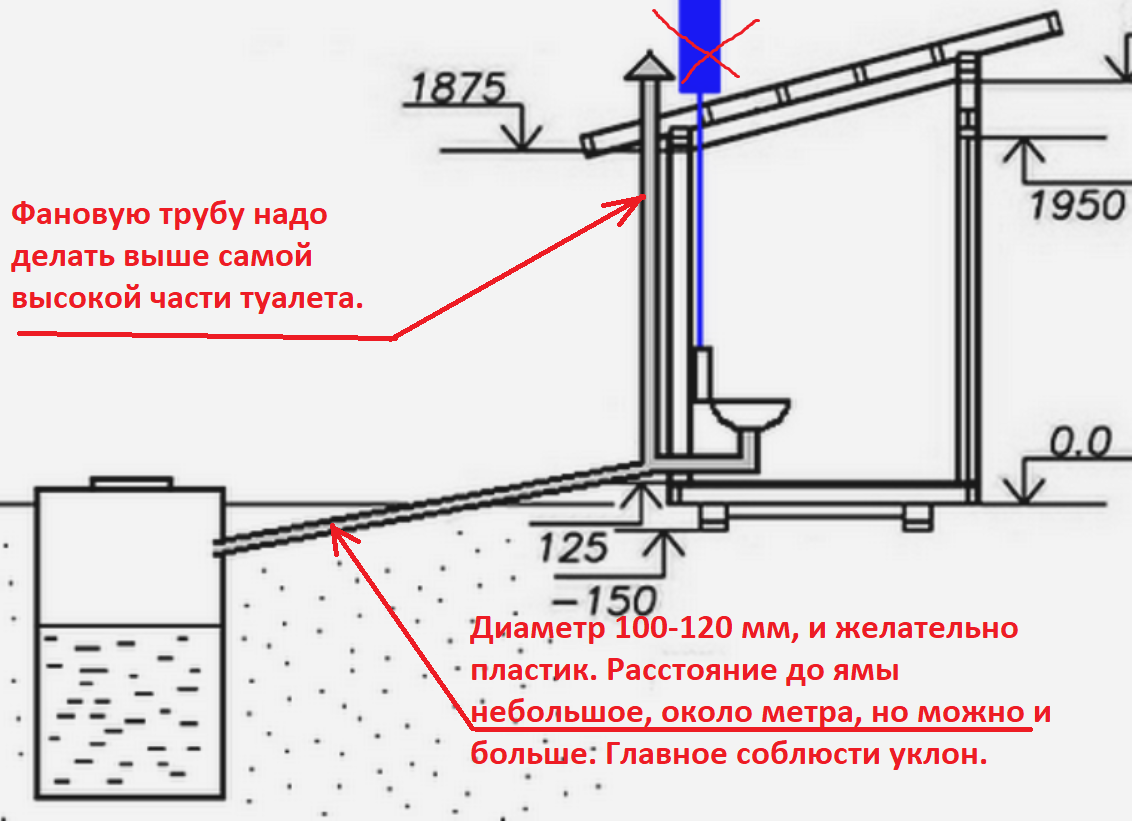

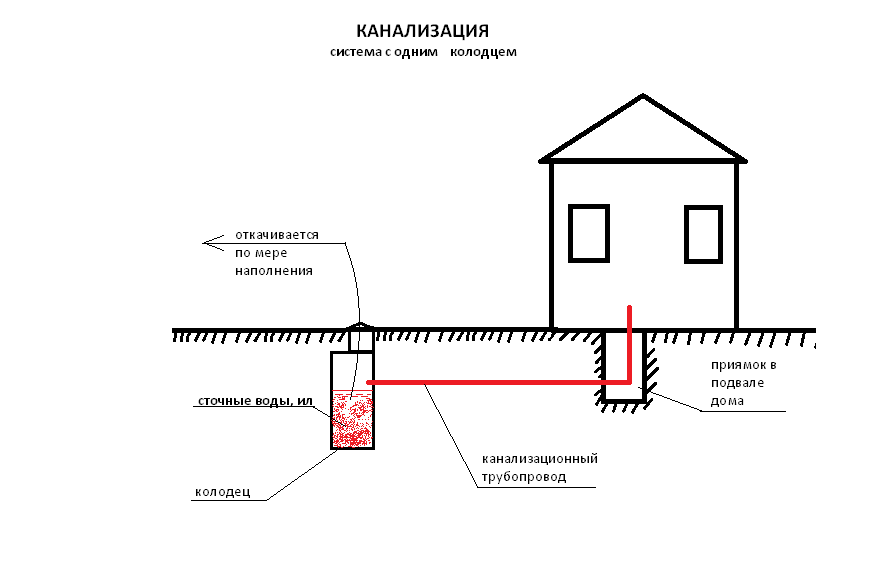

Выгребная яма и септик

Простейший вариант – выгребная яма. Котлован необходимого объема обкладывают кирпичом или бетонируют. Трубу из дома выводят прямо в яму. Сверху котлован закрывают канализационной плотной крышкой, чтобы не допускать появления запахов. Когда яма заполняется, обращаются в компанию по утилизации отходов. Ассенизаторская машина откачивает содержимое резервуара.

Частота откачек зависит от количества проживающих в доме. Так как сюда попадают все сточные воды, в том числе и от моек на кухне, из душа или ванной, заполняется резервуар быстро.

Септик – резервуар из пластика. Бак закапывают в землю и вводят в него трубу из дома. Чтобы септик не всплыл при повышении грунтовых вод, на дно котлована предварительно заливают бетонную плиту, а бак к ней привязывают тросами.

Простой септик тоже не очищает стоки. По сути, это замена выгребной ямы, но полностью герметичная и не допускающая просачивания стоков на участок. Более эффективны фильтрационные устройства, включающие несколько емкостей.

Фильтрационная

Фильтрационная схема канализации в частном доме базируется на колодце либо на фильтрационном септике.

Первый вариант прост в обустройстве. Колодец выкапывают на расстоянии не менее 6 м от ограды и 12 м от здания. Его бетонируют или отделывают кирпичом. Можно использовать готовые железобетонные кольца – сплошные или перфорированные. Фильтром здесь служит подушка из щебня, гравия или битого кирпича. Материал кладут послойно. Последний слой – битый кирпич. Гравий берут мелкий, с диаметром частиц до 15 мм.

Верхний слой фильтра задерживает крупные компоненты сточных вод, каждые следующий – все более мелкие. Постепенно здесь размножаются аэробные бактерии, которые способствуют быстрейшему разложению отходов и переработке органической части.

Более эффективная модель – фильтрующий септик. Такой резервуар разделен на 2 части перегородкой. Сточные воды попадают в 1 камеру. Здесь установлен картридж с бактериологическими культурами. Они выступают основой аэробного фильтра и разлагают загрязнения.

Когда емкость заполнена до определенного уровня, вода через перегородку либо по трубе переходит во 2 камеру. Здесь устанавливают аэратор и продувают жидкость распыленным воздухом. Загрязнения окисляются кислородом из воздуха. Часть перерабатывается анаэробными бактериями.

Если вода очистилась достаточно, она выводится по дренажным канавам в ближайший водосток. Если нет, дополнительно устанавливают устройства почвенной фильтрации или инфильтраты. Последние задерживают самые мелкие частицы. Степень очищения сточных вод в них достигает 98%. Такую воду можно использовать для полива.

Станция биологической очистки

СБО – усовершенствованный септик, очищающей сточные воды на 98%. Конструкция включает несколько секций, которые работают поэтапно.

Первичный отстойник – камера большого объема, в которой отсеиваются крупные примеси и песок. Резервуар выполняет функции усреднителя, обеспечивая равномерную подачу стоков на другие секции и не допускает переполнения.
Аэротенк – содержит фильтры с культурами анаэробных бактерий. Под их воздействием происходит окисление отходов. Аэротенк оснащается компрессором, который подает воздух для работ фильтра.
Вторичный отстойник – здесь осаждаются частицы активного ила из второй камеры. Часть из них возвращается в аэротенк. Очищенная жидкость подается на биофильтры.
Биофильтры – фильтрующие устройства с культурами бактерий. Они окисляют органические частицы отходов.

Кроме того, комплекс включает вспомогательные элементы – емкости для автоматики, сепараторы активного ила и прочее.

Выбирают станцию исходя из количества отходов и требуемой степени очистки. Все параметры указываются в паспорте изделия и в инструкции.

Подбор материалов для монтажа

Нет единогласного мнения о том, какие канализационные трубы всё-таки выбрать. Каждый материал имеет положительные и отрицательные стороны. Рассмотрим основные материалы, которые могут применяться при прокладке канализационных труб под землей.

Чугунные трубы

Несмотря на прочность, и термоустойчивость, чугунные трубы используются сейчас крайне редко. Застройщики перешли на новые стандарты из-за нескольких причин, главной из которых выделяется подверженность чугуна коррозийным процессам.

Альтернатива чугунным трубам — керамика, железо, и сталь. Из минусов выделяется сложность установки, и непростая замена при повреждении. Присущая для чугуна шероховатость способствует прилипанию на его внутренние стенки грязи, которая со временем усложнит проходимость воды.

Пластиковые трубы

Строительные кампании предлагают несколько разновидностей пластиковых труб: из поливинилхлорида (ПВХ), полипропилена (ПП), полиэтилена (ПЭ), из сшитого полиэтилена (РЕХ), и трубы из металлопласта. Для монтажа используют следующие виды:

Трубы ПВХ

Трубы, изготовленные из поливинилхлорида, используются как для наружной, так и для внутренней части канализационной системы. ПВХ трубы используются во многих сферах деятельности, и также подходит для монтажа канализации.

Этот материал рекомендован строительными нормами и правилами (СНиП). К плюсам труб ПВХ можно отнести:

1) Устойчивы к коррозии и гниению;
2) Монтаж ПВХ труб не требует специальных инструментов;
3) Соединения труб герметичны;
4) Небольшая стоимость по сравнению с металлическими трубами.

Полипропиленовые трубы

Трубы из полипропилена в последние годы положительно себя зарекомендовали. При своем малом весе, трубы не подвергаются воздействию коррозии, и устойчивы к механическим нагрузкам. Спокойно реагируют на понижение температур. Гладкая поверхность препятствует прилипанию грязи к стенкам труб. Стойкость к воздействию бытовых химических веществ. К недостаткам полипропиленовых труб относят:

Низкая гибкость труб;
Трубы изготавливаются в виде мерных отрезков. Необходимость большого количества элементов соединения усложняет монтаж;
Возможна разгерметизация стыков.

Полиэтиленовые трубы

Трубы из полиэтилена имеют малый вес, что облегчает перенос материала. Гладкие внутренние стенки препятствуют засорам. Гибкость материала позволяет сэкономить на соединительных деталях. Срок эксплуатации составляет от пятидесяти лет. Коррозийным процессам и воздействиям бытовой химии материал не подвергается. Переносит гидравлические удары. По сравнению с металлическими и бетонными аналогами цена на полиэтиленовые трубы ниже.

Канализация для бани

Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.

Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.

Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.

Порядок устройства канализации для бани

Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.

После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.

По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.

В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.

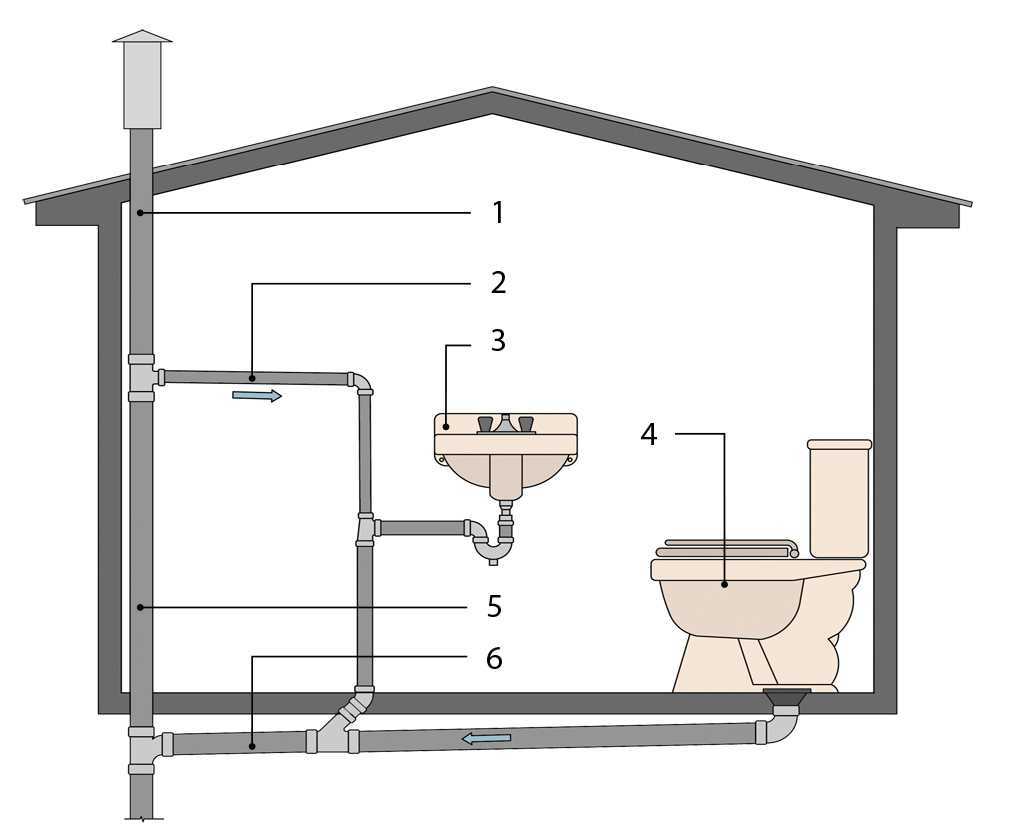

Схема разводки внутренних сетей

Составляется схема разводки канализации в частном доме на этапе проектирования дома. Следует помнить, что чем проще схема, тем надежнее система. Поэтому при составлении проектов для индивидуальных частных строений необходимо «привязывать» канализацию к водопроводу и размещать мокрые помещения максимально близко друг к другу, в этом случае, можно будет ограничиться установкой одного стояка.

Если же точки водозабора будут расположены далеко друг от друга, то придется, либо устраивать несколько стояков, либо использовать насосные установки для перекачки стоков.

Составление схемы внутренней разводки

Составляя схему разводки канализации в квартире или в доме, следует прислушаться к следующим рекомендациям:

Для отвода «серых» стоков (от кухонных моек, ванны, умывальника, душевой кабины) используются трубы с сечением 50 мм.
Для отведения стоков от унитаза необходима большая труба, диаметром 110 мм.
Труба такого же размера используется для стояка.
Следует помнить правило: чем больше диаметр выпускной трубы, тем ближе прибор сантехники должен быть расположен к стояку. Как правило, самый близкорасположенный к стояку прибор – это унитаз.
Не допускается сужения трубопровода по направлению к стояку.

Минимально возможный уклон трубопровода внутренней канализации – 0,03, то есть 3 см на метр длины. Изменений угла наклона на протяжении одной ветки быть не должно.
Сливной стояк должен проходит вертикально, устройство поворотов запрещается, если ниже места поворота планируется подключения каких-то приборов.
На стояке планируется установка ревизий, обратного клапана или фановой трубы.
По сути, фановая труба – это продолжение стояка, выведенная на крышу. Она необходима для выравнивания давления в системе и обеспечения нормальной работы канализации.

Как составить схему внутренних сетей?

Чтобы составить подробную схему нужно «вооружиться» несколькими листами «миллиметровой» бумаги, карандашом, линейкой и рулеткой. Планируется разводка канализации в частном доме своими руками следующим образом:

Составляется план дома в масштабе. Для этого нужно снять размеры рулеткой и на бумаге «развести» трубы так, чтобы они были проложены с необходимым уклоном и с минимальным количеством изгибов.

Выбирается место расположения стояка (или нескольких стояков при необходимости).
Намечаются места установки сантехники.
На плане намечается расположение труб, ведущих от каждого сантехнического прибора к стояку, с обозначением их размеров. Также, нужно наметить места установки соединительных элементов – тройников, крестовин и пр.

Самый сложный момент – это разводка канализации в ванной комнате. Продуманный план гарантирует правильность проводимых работ. Нужно заранее решить, какие элементы сантехники будут установлены в ванной.

Причем, думать нужно «на перспективу». К примеру, если пока стиральную машину ставить не будут, но агрегат планируется установить через некоторое время, то канализацию в ванной нужно делать с учетом этого обстоятельства.

Сборка внутренних сетей

Имея подробную схему канализации, можно покупать необходимые материалы и приступать к сборке. Монтаж внутренних сетей при условии использования пластиковых труб не представляет особой сложности.

Соединение труб выполняется «в раструб», то есть не требует использования специальных инструментов. Сборку труб производят в соответствии с планом, при этом, чтобы исключить провисание труб, их следует крепить хомутами к стенам.

Сборка системы канализации в деревянном доме проводится так же, как и в обычной квартире. Единственное отличие, что крепление разводимых труб к стенам проходит легче, так как не требуется бурить бетон.

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

Монтаж септика типа «Евро Танк»

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
простота и удобство выполнения монтажных работ;
гладкая внутренняя поверхность.

Трубы для сетей канализации изготавливаются разных типоразмеров и из различных видов пластика

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

прочность и долговечность;
стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
простота монтажа;
доступная стоимость.

Из недостатков следует отметить:

при повышении температуры выше 70˚С – плавится;
при понижении температуры ниже 0˚С – становится хрупким;
при горении выделяет вредный для здоровья человека газ.

Трубы из пропилена используются при монтаже наружной канализации

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

Материал	Размеры, мм (диаметр×толщина стенки×длина)	Тип канализации	Стоимость, рублей
ПВХ	160×3,6×500	Наружная	359
160×4,0×3000	1 000
110×3,2×3000	550
ПП	160×3,6×500	290
160/139×6000	2 300
ПВХ	32×1,8×3000	Внутренняя	77
50×1,8×3000	125
110×2,2×3000	385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Укладка труб ниже глубины промерзания грунта – залог успешной эксплуатации в любое время года

Альтернативные варианты

Помимо дренажного септика существует множество вариантов очистки сточных вод. Одним из современных устройств является станция глубокой очистки.

Подобные устройства отличаются трехступенчатой очисткой сточных вод, что позволяет добиваться 90% очистки независимо от схемы канализации в частном доме:

На первом этапе органические отходы очищаются с использованием биологических бактерий. С помощью компрессорной установки в отсек с аэробными бактериями нагнетается воздух, что способствует повышению их жизнедеятельности.
На втором этапе выполняется механическая очистка с помощью различных сеток.
На завершающем третьем этапе в работу вступают химические соединения, очищающие воду практически на 100%.

Вода, образующаяся после глубокой очистки органических отходов, вполне подходит для организации поливов насаждений на приусадебном участке. Для этой цели рекомендуется установить накопительную емкость с насосом.

В домашних условиях собрать такую станцию невозможно, она выпускается цельной емкостью, внутри которой имеется несколько отсеков. Работает станция глубокой очистки от электричества.

Станции глубокой очистки органических отходов устанавливают в том случае, когда использование других вариантов при монтаже канализации в частном доме своими руками невозможно или затруднено. Например, грунтовые воды располагаются на достаточно высоком уровне. Кроме того, использование дренирующего септика может усложняться присутствием на участке глинистого грунта, который затрудняет проникновение воды.

Неплохой альтернативой можно назвать установку герметичного резервуара. Использование этого варианта не доставляет больших проблем, за исключением регулярной откачки.

Об устройстве канализационной системы в частном доме следует задуматься еще на этапе проектирования основного строения. В этом случае не возникнет проблем с размещением септика, укладкой внутреннего трубопровода и выводом наружной канализационной трубы. Правильное обустройство канализации является залогом комфортного и безопасного проживания в частном доме, поэтому, сомневаясь в собственных силах, лучше доверить выполнение монтажных работ профессиональному мастеру.

Прокладка канализации под фундаментом

Если отверстие в фундаменте под выпуск не было спроектировано при строительстве, то его нужно сделать самому. Для бурения может потребоваться много времени. В некоторых случаях по несколько дней. Поэтому лучше обратиться сразу к специалистам по сверлению фундаментной плиты, либо приобрести дорогостоящий мощный перфоратор со специальными сверлами.

При разметке места бурения учитывайте, что глубина прокладки канализации должна быть ниже границы промерзания земли. Причем для каждого региона имеются свои стандарты.

Гильза для защиты трубы в месте прохождения фундамента должна от краев стены быть не менее чем по 150 миллиметров.

Стояк и его вентиляция

Так как стояк является центральным звеном всей внутридомовой канализации и связывает внутреннюю разводку с внешней, планирование его обустройства требует особого внимания. Кроме того, он выполняет функцию вентиляции системы. Поэтому необходимо учесть ряд нюансов.

Лучше всего стояк размещать в туалете, так как расстояние между стояком и унитазом должно быть самым минимальным.
Центральную вертикальную трубу следует оборудовать люком, который даст возможность проведения ее ревизии и чистки. Такие люки рекомендуется устанавливать на каждом этаже.
Стоит заранее продумать варианты шумоизоляции для стояков. Можно закрыть их минеральной ватой или обшить гипсокартоном.
Обязательным условием является обеспечение вентиляцией стояков, так как ее отсутствие может привести к появлению запаха, опустошению сифонов и созданию разряжения в трубах во время слива. Чтобы избежать этих неприятностей, стояк выводят на крышу или чердак. Отверстие трубы частично закрывают, чтобы избежать попадания в нее мусора и осадков. Ту часть стояка, которая выведена на крышу, называют фановой трубой. Она находится обычно под небольшим наклоном и должна быть удалена от окон и балконов на 4 м.

Фановая труба

Возможно, установить наверху стояка вентиляционный клапан, запускающий при необходимости воздух в систему труб и препятствующий выход из нее воды.

Внизу вентиляционный стояк канализации соединяется с горизонтально направленными трубами такого же или большего диаметра. Они выводят стоки уже за пределы дома.

Как выполняется разводка

После разработки определенного проекта нужно проконсультироваться с практикующим сантехником. Он поможет исправить небольшие ошибки и проработать неточности системы

Обратите внимание, что если в деревянном загородном частом доме или на даче при установке или разветвлении трубопровода не потребуется брать разрешение у ЖЭК, то при разводке в новостройке этот пункт является обязательным

Пошаговая инструкция разводки труб на кухне или в ванной комнате:

Перед подключением отключается водоснабжение, иначе провести работы будет невозможно;
В стояке устанавливается контрольный вентиль, который будет отвечать за отключение воды во всей системе. Его установка также является обязательным пунктом в разводке;
Любая система водопровода, за исключением канализационных труб, нуждается в грубой очистке. В жидкости находится большое количество различных минеральных отложений и твердых отходов, которые при прохождении могут повлиять на работу коммуникаций. Этот фильтр монтируется сразу под вентилем;
Следующим устанавливается счетчик и фильтр окончательной очистки;
После этого устанавливается коллектор. Количество выходов нужно предварительно рассчитать в проектной документации. Стандартно может быть от 2 до 4 отводов;
Коллектор обязательно оснащается вентилями для смесителя, радиаторов, унитаза и прочих водопроводных выводов.

Видео по теме:
