Сборка каркаса на стене для крепления гипсокартона

Каркас из профиля под гипсокартон: комплектующие и порядок монтажа

• Разрыв в нижней направляющей по понятной причине не нужен;
• Горизонтальных перемычек между стойками две — сверху и снизу оконного проема.

При сборке каркаса нам предстоит выбирать между недорогим бруском сечением 40х40 — 50х50 мм и профилем. Я настоятельно рекомендую остановить свой выбор именно на профиле в силу следующих причин:Общие принципы сборки каркаса одноуровневого потолка — те же, что и при облицовке стены гипсокартоном: используется потолочный и направляющий потолочный профили; CD крепятся к перекрытию или балкам прямыми подвесами.Капитан Очевидность подсказывает: если в стене есть дверной проем, в его нижней части в направляющей оставляется разрыв на всю ширину проема.

• Под направляющий профиль укладывается демпферная лента, которая исключит передачу низкочастотных колебаний капитальным конструкциям. Вместо нее можно использовать нарезанный полосками соответствующей ширины вспененный полиэтилен;
• Каркас заполняется минеральной ватой. Лучше использовать проклеенные плиты размером 1000х600 мм: они встанут между стойками без подрезки по ширине, и не будут слеживаться, оставляя в заполнении стены пустоты;

Отделка потолка с применением гипсокартонных конструкций требует своего подхода и определенных технологий. Закономерно возникают вопросы: как сделать каркас на потолок под гипсокартон и что для этого нужно? Такая система должна обладать значительным запасом прочности, ведь вес облицовки в виде гипсокартона все-таки немаленький. Так как же для полноценного правильного оформления нужно сделать подвесную конструкцию на потолок из ГКЛ, где пройдут электропроводка и, возможно, другие инженерные коммуникации

Важно

Если планируется утеплить перекрытие помещения, то утеплитель монтируют после сборки каркаса. Его нарезают фрагментами немного больше размеров полученных ячеек. И только после утепления проводят проводку.

При возведении перегородок особое внимание следует уделить дверному проему. Его надо усилить, вставив в профили, образующие периметр дверной коробки, деревянный брус

• Определившись с расстоянием между стеной и возводимой конструкцией, проведя все коммуникации, на потолке чертят линию, по которой будет крепиться направляющий профиль. С помощью отвеса идентичную линию воспроизводят и на полу.
• Закрепив направляющие профили, переходят к разметке горизонтальных стоек. Они должны располагаться с шагом 600 мм так, чтобы каждый лист гипсокартона был зафиксирован на трех стойках. Одна будет располагаться посередине листа, а на двух крайних окажется стык с другими листами.

Направляющая обрешетка для гипсокартона крутится к противолежащим поверхностям, с отпуском нужного расстояния для однородности уровня. Шурупный шаг до полуметра. От нее делается чертеж линий, через каждые 60 см обозначающих местопрохождения стоечных вертикалей. В пазы стартовых профилей вставляют стоечные продольные.

Проверяется уровень при помощи натянутой нити. Края подвесов нужно согнуть и к ним прикрепить продольные профили на саморезы.

Каркас для гипсокартона: материалы и общие принципы сборки

Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.

• Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
• Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.

Профили ud и cd для монтажа каркаса фото

• Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
• Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется “краб”) и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
• П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.

П-образный кронштейн для крепления несущих профилей фото

Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.

Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:

• тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
• саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
• дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.

Крепежные изделия для монтажа каркаса фото

Инструмент и материалы

Облицовка стен гипсокартоном не требует определенных условий в помещении. Она может выполняться даже тогда, когда другие материалы использоваться не могут. Конечно, требуется правильно подойти к выбору всех элементов, которые будут задействованы в данном мероприятии.

Так, для комнат, предназначенных для проживания (спальня, зал, гостиная), используется совершенно обычный гипсокартон. А вот при работе с помещениями, которые отличаются повышенной влажностью (ванная, душевая, кухня), требуется предусмотреть более надежный вариант. Поэтому отдают предпочтение – влагостойким плитам ГКЛ.

Влагостойкий гипсокартон — предназначен для обшивки помещений с высокой влажностью

Для последующей отделки выбирают специальные грунтовки и шпатлевки

Важно знать, что они как раз должны использоваться при определенных температурных показателях

Также уделяют внимание инструменту. Понадобится:

• Дрель ударная или перфоратор – для рассверловки отверстий в прочных основаниях.
• Шуруповерт – для быстроты крепления.
• Уровень и рулетка.
• Электрический лобзик и ножницы по металлу.
• Строительный нож и карандаш.

• Шурупы (саморезы). Лучше выбирать оцинкованные. Размер зависит от конкретной ситуации.
• Металлический профиль, используемый для крепления гипсокартона. Вместе с ним приобретают и всю необходимую фурнитуру и расходники.
• Дюбеля. Специальные приспособления, которые усиливают надежность крепления профиля к стене.

Инструменты и материалы, необходимые для обшивки стен гипсокартоном

Естественно, что требуются и различные дополнительные элементы: биты, сверла, пилки, запасные лезвия.

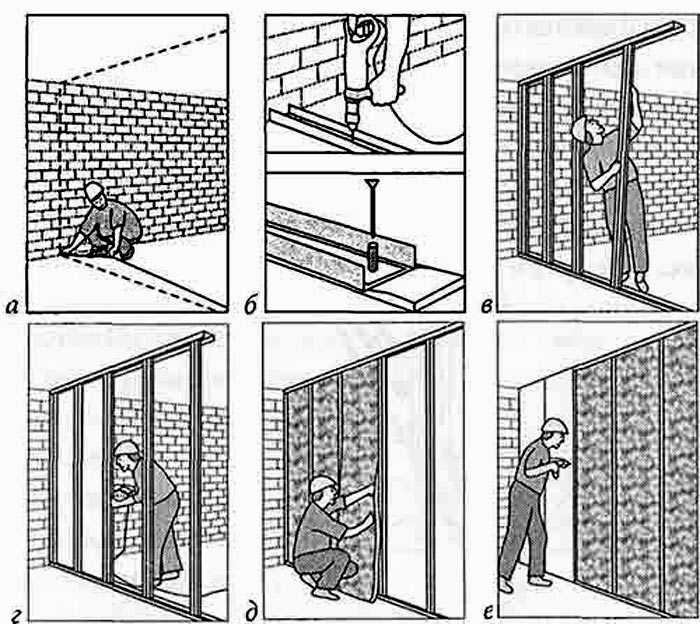

Перегородка с дверным проемом

Если предполагается создание дверного проема, монтаж вертикальных стоечных профилей происходит по направлению от него. В направляющих профилях следует заранее создать подходящий промежуток. Стойки должны иметь одинаковую ширину в верхней и нижней части.

Рассчитывая ширину, не забывайте учитывать размер не только самих дверей, но и коробки. Повысить прочность проема можно с использованием брусков из дерева, которые вставляются внутрь. Стоечные профили с брусками прикрепляются к направляющим саморезами.

В верхней части профиль, который ограничивает проем, также необходимо укрепить посредством бруска. Поперечные профили также прикрепляются саморезами. Бруски, которые находятся в стоечных и поперечных профилях, соединяются саморезами или гвоздями. Таким образом, конструкция приобретает прочность.

Звукоизоляция

Добавить звукоизоляционные свойства перегородке способна минеральная вата или другие материалы с утепляющими свойствами. Его следует раскроить и уложить между профилями. Утепляющий материал должен иметь ширину, равную направляющим профилям. Монтируя гипсокартон, следите за установкой целых листов от центра к краю. Обрезки, расположенные около стен, будут менее заметны.

После монтажа звукоизоляции, гипсокартонные листы закрепляются с другой стороны, таким образом, перегородка закрывается. Закрыть щели поможет монтажная пена, которая, также, улучшит звукоизоляционные свойства. Перед началом отделочных работ, необходимо покрыть поверхность шпаклевкой, которая сделает ее ровной и гладкой, скрыв стыки между листами и саморезы.

На этом работы по созданию перегородки из гипсокартона завершены. Для большей наглядности процесса, мы рекомендуем вам ознакомиться с видео представленным ниже.

Три шага к созданию обрешетки своими руками

Процесс создания обрешетки можно условно разделить на три этапа. Ниже мы более детально остановимся на каждом из них. В связи с отсутствием существенных отличий между тем, как крепить деревянные рейки или профили под гипсокартон, нами будут также даны универсальные рекомендации, подходящие для каждого типа материала. Учтите, вертикальная обрешетка (например, для потолка) существенно отличается от стандартной горизонтальной. В таком случае для крепления листов гипсокартона предусматривают три профиля: два с обоих краев, и один в центре.

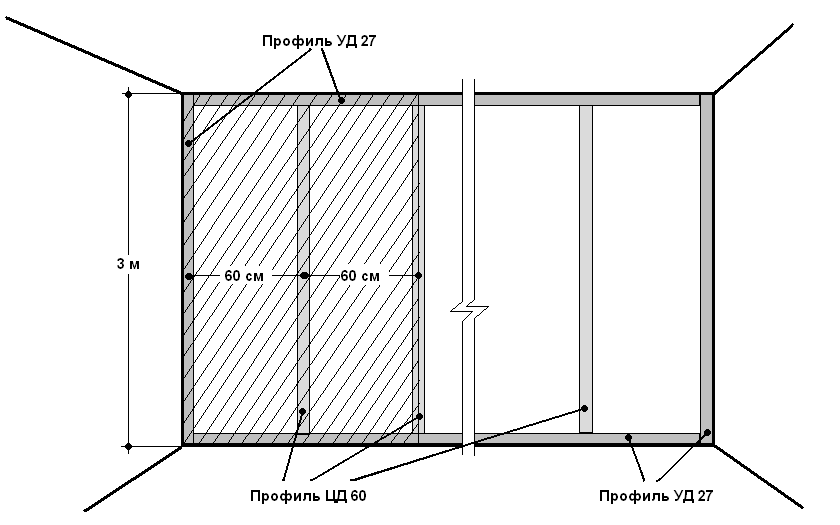

Формирование эскиза

Прежде чем приступать к креплению профиля к стене, следует подготовить эскиз будущей постройки. Стоит учесть следующие требования к размещению элементов:

• расстояние между направляющими – от 40 до 60 см;
• подвесы размещаются через каждые 50 см.

Перенесение размеров на поверхность

Чтобы при монтаже вы понимали, как и куда крепить профиль для гипсокартона, нет ничего проще произведения предварительной разметки поверхности. Воспользуйтесь карандашом и длинномерной линейкой

Обратите внимание, отверстия под дюбели делаются с шагом в 40 см

Монтаж

Так как предварительные работы окончены, можем начинать крепить гипсокартон к профилю. Нарежьте материал под нужные вам размеры. Установка каркаса начинается с крепления направляющих, к которым монтируют стоечные элементы. Все соединения производят просекателем или с помощью саморезов.

Чтобы наглядно убедиться, как происходит установка профилей под гипсокартон, мы настоятельно рекомендуем вам посмотреть видео. С его помощью можно исключить наиболее типичные ошибки при монтаже. Этот совет особенно важен, в случае, если вы пока только интересуетесь, как делать подвесной потолок из гипсокартона, и решаете, стоит делать это самому или нет.

Преимущества металлического профиля

Существуют два основных материала для конструкции обрешетки – деревянный брус и металлический профиль. Именно второй вид материала является наиболее предпочтительным.

Металлопрофиль является таковым в силу определенных характеристик:

• В большинстве своем (при правильном хранении и транспортировке) – не имеет никаких недостатков (кривизны). Но, если выбирать брус, то придется перебрать много материала.
• Металлические элементы можно использовать практически в любых помещениях, а также не обращать внимания на температурные колебания. Это значит, что поверхность не подвергнется деформированию.
• Оцинкованные детали могут служить очень долго. Поэтому их можно использовать даже в помещениях с большим количеством влаги. Также они не подвергаются воздействию грибков и гнили.
• Для крепления профиля существуют различные элементы, которые позволяют создать надежную и крепкую конструкцию.

Каркас из профиля под гипсокартон: комплектующие и порядок монтажа

• Разрыв в нижней направляющей по понятной причине не нужен;
• Горизонтальных перемычек между стойками две — сверху и снизу оконного проема.

Для крепления потолочного профиля к капитальным конструкциям используются прямые подвесы. Уши П-образного подвеса снабжаются перфорацией и крепятся к боковым стенкам CD.Кроме того: стояки относятся к общему имуществу жильцов дома, и доступ к ним может потребоваться в любой момент. Например, при течи у соседей снизу или сверху или при засоре канализационного стояка.Подсказка: штукатурку и побелку можно снять жестким стальным шпателем, не поднимая пыли, если предварительно размочить ее водой. Для этого потолок смачивается из распылителя два-три раза с интервалом в 10-15 минут.При сборке перегородки устройство каркаса из металлического профиля под гипсокартон заметно отличается от описанного выше: используются направляющие профили UW и стоечные CW.

Меры по усилению каркаса и повышению шумоизоляции

Стоит отметить, что простая обрешетка не имеет достаточной жесткости. Поэтому, если необходимо, то нужно придать ей усиление. Обычно это нужно в помещениях, где на стенах будут размещаться предметы мебели.

Самые простые способы:

• Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
• Уменьшают шаг между стойками.
• Вертикальные элементы устанавливают попарно.
• Используют закладные в виде деревянного бруса.

Усиление металлического каркаса с помощью горизонтальных стяжек из бруса

Также уделяют внимание и шумоизоляции. Дело в том, что полый каркас дает значительный звуковой эффект

1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

Двухсторонний каркас

Любые работы требуют внимательности, даже если и кажется, что сделать каркас под гипсокартон – очень просто.

Материал для установки перегородок из гипсокартона

Перед тем как приступать к строительству перегородок из гипсокартона своими руками, нужно подобрать место установки. Понадобится определиться с назначением конструкции, ее расположением и условиями эксплуатации:

• Если перегородка монтируется в постройке с уровнем влаги не ниже 70 %, понадобится использовать влагостойкие листы материала. Внешним отличием такой разновидности от обычного покрытия является наружный зеленый окрас слоя бумаги. Структура такой отделки пропитана специальными растворами, что и позволяет обеспечить защиту от влажности. Перегородка такого типа обеспечит высокий срок эксплуатации даже в помещениях с высоким показателем влаги. Покрытия продаются с маркировкой ГКЛВ. На таких изделиях невозможно образование плесени и грибка, что является их несомненным преимуществом перед другими разновидностями. К недостаткам можно отнести довольно большой вес и стоимость материала.
• Если перегородка монтируется в пожароопасной среде, понадобится использовать так называемые ГКЛО. Эти гипсокартонные панели обработаны растворами, препятствующими воспламенению. Основным различием от обычного и влагостойкого материала является красный цвет покрытия. Также отличия можно увидеть на срезе гипсового основания. Такая отделка стоит значительно дороже обычного и влагозащищенного гипсокартона.
• Если перегородка устанавливается в обычной постройке с приемлемыми показателями влажности и температуры, то используются простые листы ГКЛ. Покрывается такая отделка картоном серого цвета, что позволяет отличить ее от остальных разновидностей. Так как такие панели не обрабатываются влагостойкими и пожаростойкими растворами, стоимость у них не слишком высокая. Их часто используются для обработки гостиных, спален и других комнат.

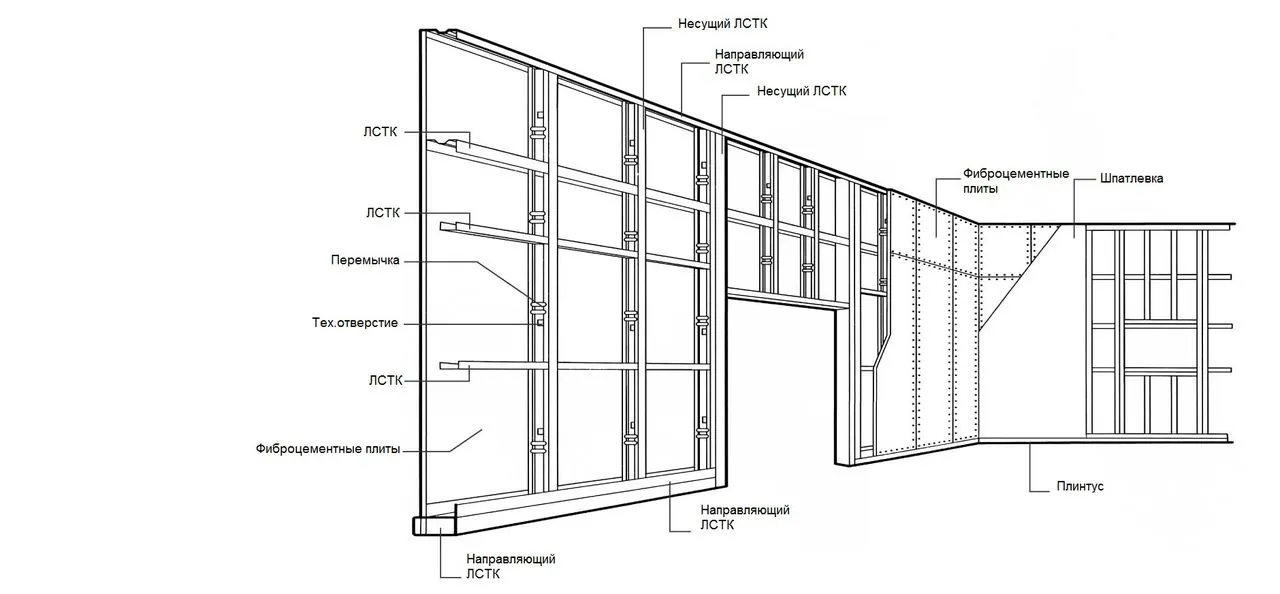

Схема устройства перегородки из гипсокартона.

Все панели одинаково хорошо обрабатываются, так что при обычных условиях без источников влаги и огня лучше выбрать простой гипсокартон и при этом неплохо сэкономить.

Лист гипсокартона может иметь разную толщину: 6,5, 9 и 12,5 мм. Первый типоразмер используется для производства листов с увеличенной гибкостью. В его состав добавляется стекловолокно, которое нивелирует намокание гипса.

Толщина в 9 мм применяется для отделки потолков. Для установки перегородок зачастую используется 3 тип с толщиной 12,5 мм. Длина при этом может быть 2,5 или 4,8 м, но обычно применяется первый вариант.

Если необходимо создать большую перегородку, материал можно заказать по собственным размерам.

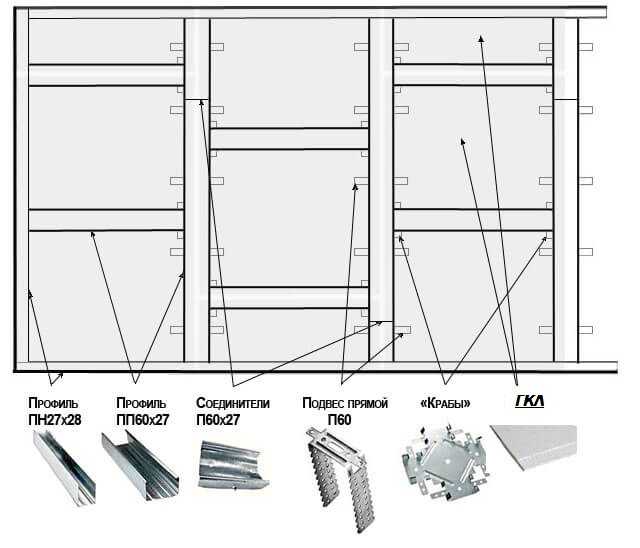

Элементы металлического каркаса

Основой являются профили – направляющие (UD) и несущие (CD). Первые нужны для создания контура каркаса под гипсокартон. Они играют роль «фундамента», в который вставляется и крепится профиль несущий, куда уже ложится ГКЛ.

Направляющий профиль стандартно с шириной 2,5 см и длиной 3 метра

Важно обращать внимание на его толщину – от нее зависит крепость каркаса. Более толстый подходит для стен, а тонкий – для потолка. Несущий профиль имеет широкую полку (6 см), глубину 2,5 см и длину 3 или 4 метра

Выпускается из листового металла разной толщины, которая также влияет на прочность сооружаемых конструкций

Несущий профиль имеет широкую полку (6 см), глубину 2,5 см и длину 3 или 4 метра. Выпускается из листового металла разной толщины, которая также влияет на прочность сооружаемых конструкций.

Стоечный профиль используется только для каркаса стен. Потолочные, угловые и арочные профили применяются при сооружении соответствующих гипсокартонных конструкций. Арочный с вырезами, чтобы его легко гнуть. Ширина этих профилей варьируется от 5 до 15 см.

Подвесы используются прямые – П-образные. Их тоже выбирают с оцинковкой. Еще есть так называемый быстроподвес. Устройство этого элемента позволяет регулировать высоту плоскости потолка. Используется исключительно, когда выполняется монтаж потолочных каркасов.

Соединительный элемент – «краб» или крестообразный соединитель. Его применяют для связки поперечно расположенных профилей (крест-накрест). Прямой соединитель используется для удлинения рейки.

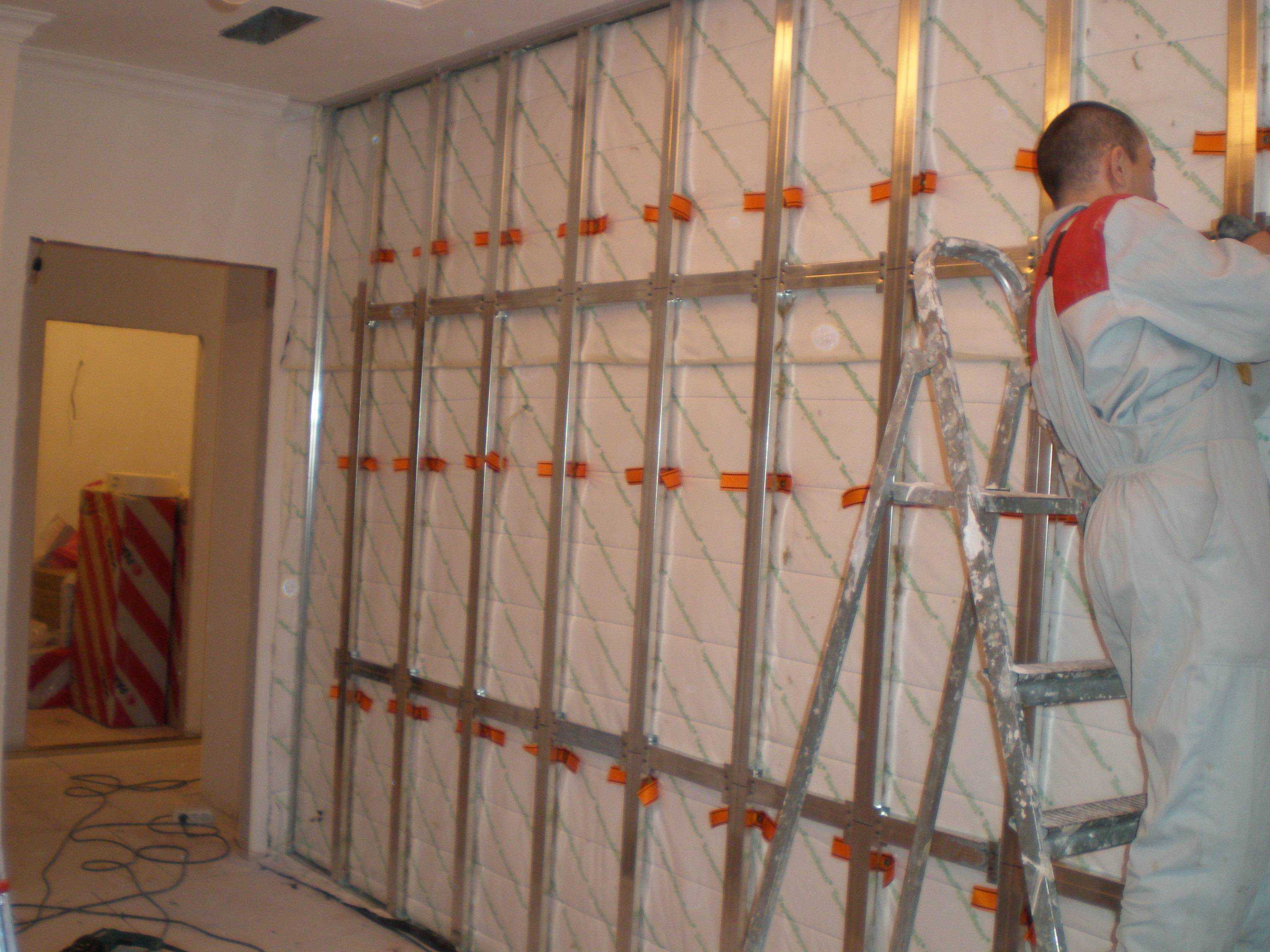

Металлический каркас под ГКЛ

Подготовка стены

Для монтажа каркаса из профиля на стену какой-то сложной подготовки не требуется. Самое главное — чтобы в стене прочно держались саморезы или дюбель-гвозди

Важно, чтобы основание было прочным. Не стоит крепить каркас на рыхлую и вздувшуюся штукатурку или плитку. Такое покрытие лучше полностью демонтировать

Такое покрытие лучше полностью демонтировать.

Если же основание прочное — бетон или кирпич с крепкой штукатуркой, дерево, гипсолит, то никакая обработка поверхности не нужна.

В интернете вы можете встретить рекомендации покрыть стену грунтовкой. При монтаже металлического каркаса с помощью дюбель-гвоздей такая обработка бессмысленна.

Каркасный метод монтажа

Пришла пора рассмотреть второй способ обшивки стены гипсокартоном. Каркасный способ. Он, конечно, более трудоемкий, сложный и затратный, но имеет ряд преимуществ перед предыдущим способом, давайте же рассмотрим, чем такая конструкция лучше:

• При монтаже таким способом увеличивается тепло и звукоизоляция помещения;
• В отличие от бескаркасного способа не требует удаления большого внимания подготовке поверхности;
• Дает возможность устранить глобальную кривизну стен;
• Без проблем применяется на сыреющих и промерзающих участках, для их защиты и утепления.

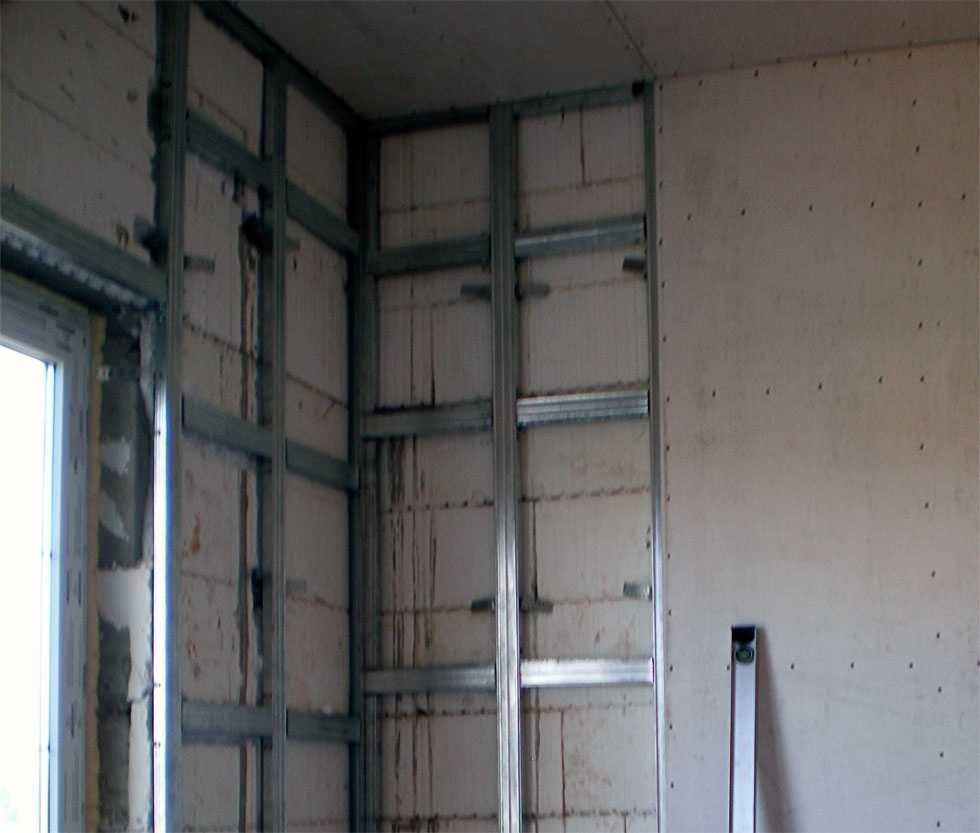

Давайте посмотрим, как же выглядит каркасное соединение:

Как уже стало понятно, для монтажа такой конструкции следует предусматривать монтаж каркаса, к которому в дальнейшем закрепляются гипсокартонные листы. Вариантов материала для создания каркасной основы всего несколько:

• Деревянный каркас. Довольно дешевый, но недолговечный при монтаже на промерзающую или сыреющую стену, поскольку быстро подвергается коррозии.
• Каркас из оцинкованного профиля. Более дорогой, но при этом долговечный, удобен в эксплуатации, работа с ним в разы легче, чем с деревянным каркасом.

Рассмотрение данного вида крепления мы остановим на использовании оцинкованного профиля. Тут вы можете почитать о крепление гипрока на деревянную обрешетку.

Материалы и инструменты

Конечно же, есть ряд инструментов и материалов, которые понадобятся при монтаже, и давайте с ними познакомимся:

• Основным материалом как был, так и остается стеновой гипсокартон.
• Следующее, что нам понадобится, это, или деревянные профили, или оцинкованные металлические профили (мы остановили свой выбор на оцинкованных).
• Для закрепления каркаса понадобятся подвесы из метала
• Сами подвесы требуется, естественно, крепить к стене, и в этом помогут шурупы и дюбеля.
• Конечно же, не обойтись без дрели и перфоратора, для заготовки отверстий крепежных элементов.
• Для заделки швов пригодиться шпаклевка, ну и шпатель, конечно.
• Профиля потребуется подогнать по нужный размер, в этом хорошо поможет или болгарка, или ножницы по металлу.
• Для проверки ровности поверхности понадобиться уровень и отвес.
• Во время работы все нужно измерять и, естественно, следует использовать рулетку.
• И последнее в нашем списке, это шуруповерт и саморезы, куда же без них при надобности крепления чего-либо.

Пошаговая инструкция

https://youtube.com/watch?v=-yZN1quNY0A

С инструментом разобрались, и теперь пора переходить к выполнению непосредственно работ по креплению гипсокартона. При установке таким способом гипсокартонных листов есть свой ряд особенностей, поэтому нужно строго знать алгоритм работы, и следовать ему.

А вот и сам алгоритм, пошаговая инструкция выполнения работ:

• Первым делом следует провести замеры помещения, замеры требуемого количества материала, и расчеты, связанные с этими данными;
• Далее, проводиться разметка расположения профилей и подвесов;
• После чего крепим профиля, горизонтально направляющие (к полу и потолку), вертикально боковые, а после также вертикально с шагом в 50 сантиметров несущие;
• Подвесы, в свою очередь, размещаются на расстоянии 70–80 сантиметров;
• Таким образом, каркас практически готов. Остается надежно все закрепить и проверить крепления. После чего можно приступать непосредственно к монтажу гипсокартонных листов;
• Прежде всего, предусматриваем теплоизоляционный слой, который делаем из стекловаты, устраивая ее между профилями;
• Теперь можем приступить непосредственно к креплению листов. Устраиваем лист гипсокартона, проверяем ровность поверхности, и после прикручиваем лист к профилям саморезами, при этом вкручивать следует так, чтобы шляпка самореза спряталась в листе глубиной на 2–3 миллиметра;
• Первый лист готов, таким же образом монтируем следующие листы, не забываем о том, что монтировать гипсокартон нужно так, чтобы швы шли со смещением, и не было крестовых соединений;
• После монтажа непосредственно гипсокартона следует заняться швами, их требуется зашпаклевать. Также шпаклевке подлежат лунки от шурупов, поскольку их также нужно скрыть.

Вот и второй способ закрепления подошел к концу. По факту его используют в большинстве случаев для быстрого выравнивания стеновой поверхности, поскольку монтаж не очень дорогой, и генерально выравнивает поверхность, что придает стене новую жизнь.

Таким образом, основных способов обшивки гипсокартоном существует два вида, и о них вам теперь известно, а далее, какой более подойдет именно для вашего помещения, выбор строго за вами. Хотелось бы только отметить, при обычной подготовке стены под отделку, можно использовать первый способ, но при больших неровностях, сырости, и промерзании, более подойдет второй.

Составление схемы

В зависимости от того, какой вид каркаса выбран, проводятся необходимые замеры. Затем на листе бумаги чертится схема с учетом особенностей выбранной конструкции.

Для ячеистого каркаса:

• Измеряется длина каждой стены. Именно каждой, так как нередко противоположные стены в квартирах не совпадают по размерам.
• Вымеряется расстояние от пола до потолка по углам комнаты и в ее центре.
• От самой низкой точки потолка откладывается толщина подвесной конструкции. Она зависит от того, что будет помещаться в пространстве между базовой поверхностью и гипсокартоном. Это могут быть утеплитель, звукоизоляция, элементы освещения, проводка или другие коммуникации. Минимальное расстояние между потолком и гипсокартоном – 50 мм.

• Чертится схема расположения несущих профилей и поперечин. При этом надо выбрать оптимальный шаг так, чтобы листы обязательно стыковались на профиле. Обычно шаг составляет 60 см.
• В результате получится сетка с ячейками одинакового размера. На ней надо обозначить места крепления подвесов с шагом 30–40 см.
• Нелишним будет нанесение на схему всех коммуникаций и расположения светильников.

Для поперечного каркаса:

• Высота конструкции выбирается по тому же принципу.
• Шаг несущих профилей составляет 0,5 метра.
• Места расположения подвесов определяются так же, как и для ячеистого каркаса.

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

• ножовкой для гипсокартона;
• дрелью;
• металлическими уголками;
• саморезами по дереву;
• строительным уровнем;
• монтажными дюбелями;
• шуруповёртом.

Материалы для деревянного каркаса

Сборка деревянного каркаса

Этапы сборки:

1. Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
2. Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
3. Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.
4. Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
5. Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

Этапы сборки:

1. Размечается плоскость, и выявляются области с изъянами.
2. Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
3. Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
4. Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
5. Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Виды стенового металлопрофиля с фото

На рынке представлен широкий ассортимент оцинкованных профилей для возведения каркаса гипсокартонных перегородок, которые классифицируются на несколько типов по конструкции и функциональному назначению.

Стоечный

Главный конструктивный элемент, как правило, имеет поперечное сечение 50 х 50 мм, 75 х 50 мм или 100 х 50 мм, а его длина составляет от 3 до 4 м. Отличается механической прочностью и устойчивостью, повышенной сопротивляемостью деформациям.

Полная статья о стоечных профилях здесь.

Направляющий

Распределительный элемент для каркаса перегородки, устанавливаемый перпендикулярно стойкам. Легко раскраивается, имеет стандартное поперечное сечение 60 х 27 мм.

тут

Арочный

Особый вид профильных направляющих, при производстве которых обе полки раскраиваются в поперечном направлении до места сопряжения со стенкой швеллера, что позволяет легко деформировать изделие с нужным радиусом без использования специальных машин и нагрева.

Угловой

Самый мощный элемент перегородки, который обеспечивает повышенную жёсткость всей конструкции. Данные детали также широко используются при необходимости обрамления протяжённого проёма и усиления его перемычки. Толщина стали может превышать 0,7 мм.

Другие виды

Помимо линейных профилей, заводы также выпускают:

1. стальные крабы;
2.  перфоленты;
3. соединительные пластины;
4. уголки;
5. удлинители профиле.

Некоторые компании, такие, как Knauf или Gyproc также предлагают собственные запатентованные конструкции несущих каркасов для перегородок из ГКЛ. Данные технологии являются результатом тщательных расчётов силами инженерного департамента каждого из заводов с последующим согласованием всех принятых проектных решений.
