Какой коллектор для теплого пола выбрать

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм)

Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Коллекторы Valtec (Вальтек) для тёплого пола

Организация водяного подогрева пола требует значительного количества инженерного оборудования. Одна из деталей — коллектор теплого пола, который распределяет потоки по контурам. Оборудование должно быть качественным и надежным. Для примера рассмотрим коллектор Valtec.

Что такое коллекторы для теплого пола и зачем они нужны

Водяной подогрев пола требует укладки большого количества труб. Так как трубы используются небольшого диаметра, они имеют высокое гидравлическое сопротивление. Чтобы котел мог «продавить» теплый пол и чтобы пол был более-менее равномерно прогрет, длина одной трубы ограничена. Теоретически максимальная длина одного контура (трубы) составляет 120 метров. На практике советуют делать не более 70-90 метров. Даже на 90 метрах, пока вода добежит до конца трубы, значительно остывает.

Коллектор Valtec нужен для подключения контуров к трубопроводу подачи и обратки

Так вот, таких контуров даже в одной комнате может быть несколько. А если подогрев делать в нескольких комнатах? А если еще и этажей несколько? Может набраться десяток контуров или даже больше. Все зависит от площади подогрева. Все эти трубы к котлу напрямую не подключишь. Вот для этого и нужны коллекторы — для подключения контуров теплого пола. В самом простом варианте коллектор — это две трубы — на подаче и на обратке — с приваренными к ним отводами. К этим отводам и подключаются контуры теплого пола. Могут еще стоять запорные клапаны, чтобы можно было перекрывать подачу воды в конкретной петле.

Не Валтек, но один из самых простых коллекторов. Только отводы и запорные клапаны

Но подача и сбор теплоносителя — не все функции, которые обычно выполняет коллектор. Длина подключаемых к коллектору контуров может значительно отличаться. Если коллектор — просто отводки труб, в более короткие и более длинные поступает одинаковое количество теплоносителя. Это приводит к тому, что местами пол слишком горячий, местами — холодный. Чтобы можно было регулировать температуру (опосредованно) ставят расходомеры или регулировочные вентили. Они позволяют в ручном или автоматическом режиме сбалансировать потоки так, что температура пола во всех зонах практически одинаковая. С их помощью можно сделать в конкретной зоне потеплее. Но не потому что так получилось, а потому что так хочется.

Комплектация и возможности

Под маркой Valtec продукцию выпускает итальянская фирма. На рынке России они с 2003 года, так что наши реалии знают уже не понаслышке. Выпускается обширный ассортимент сантехнических инженерных приспособлений и устройств. И коллекторы для теплого пола среди них.

Общее описание

Коллектор теплого пола Valtec сделан из латуни или нержавеющий стали. Вернее, чаще всего, корпус сделан из нержавеющей стали, а «начинка» — из латуни. В каталоге называются они коллекторным блоком, так как идет пара устройств — на подачу и в обратный трубопровод. Комплекты в сборе оснащены:

• на подающей гребенке стоят расходомеры;
• на обратном трубопроводе — ручные запорные клапаны.

В таком варианте при помощи расходомеров можно отрегулировать поток теплоносителя в каждой из петель, а ручные клапаны на обратном трубопроводе служат для блокировки циркуляции. Но данная комплектация может быть автоматизирована. Для этого на ручные клапаны ставят сервоприводы, которые подключаются к установленным в помещениях терморегуляторам. Таким образом, можно поддерживать постоянную температуру пола или воздуха. Зависит от того, где установлены датчики тепла, потому что терморегулятор реагирует на их показания.

На коллектор Valtec также ставится автоматический отводчик воздуха. Это устройство, которое позволяет удалять попавший в теплоноситель воздух в автоматическом режиме.

Ассортимент

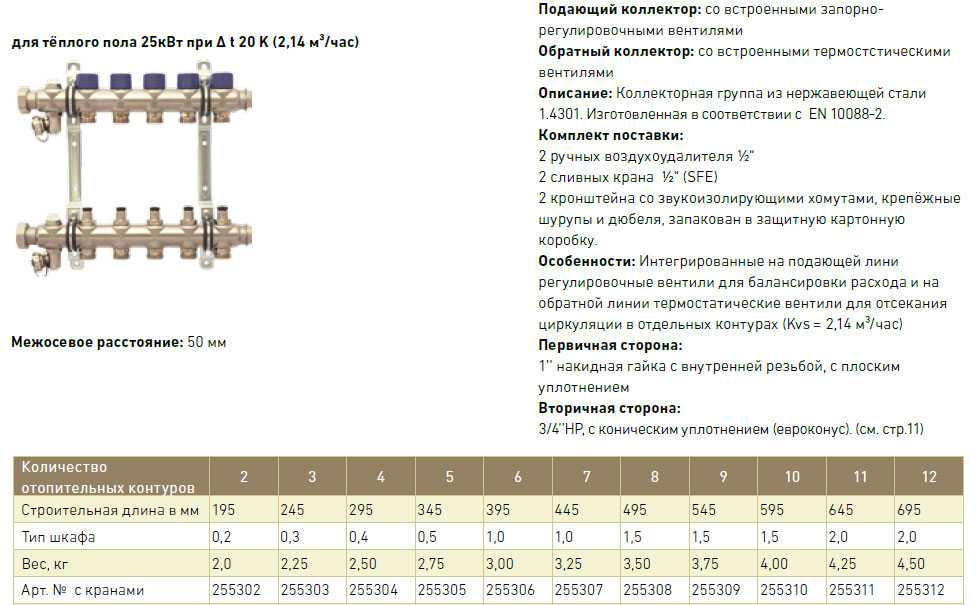

Все коллекторные блоки для теплого пола Валтек можно разделить на две группы: с настроечными расходомерами и без них. Всего три варианта в первой группе и два во второй, но в каждом количество подключаемых отводов от двух до двенадцати.

Функциональное назначение коллектора теплого пола

Альтернативным вариантом как автономного, так и дополнительного элемента к центральному отоплению, является система водяного теплого пола. Его эффективное функционирование во многом обеспечивает коллектор под теплый пол. Зачем нужен такой конструктивный элемент?

Помимо регулировки циркуляции теплоносителя, он также может измерять давление системы отопления, равномерно распределять подачу самого теплоносителя, а также способствует устранению воздушных пробок.

Конечно, теплый водяной смесительный узел может функционировать полноценно и самостоятельно без коллекторной группы, но при одном существенном условии – он будет иметь лишь один отопительный контур.

Дело в том, что большинство производителей настоятельно рекомендуют не превышать показатель длины укладываемой трубы в 70 м. На практике, учитывая максимальный разрез (разрыв) между двумя элементами, такого количества хватит лишь для полноценного отопления площади всего лишь около семи квадратов.

Таким образом, для прогрева помещения средних габаритов потребуется минимум три отопительных контура. Так как монтаж системы теплого пола, как правило, рассчитывается одновременно на несколько комнат, то без подключения коллектора к котлу обеспечить равномерную подачу тепла будет просто невозможно.

Как устроен и как работает

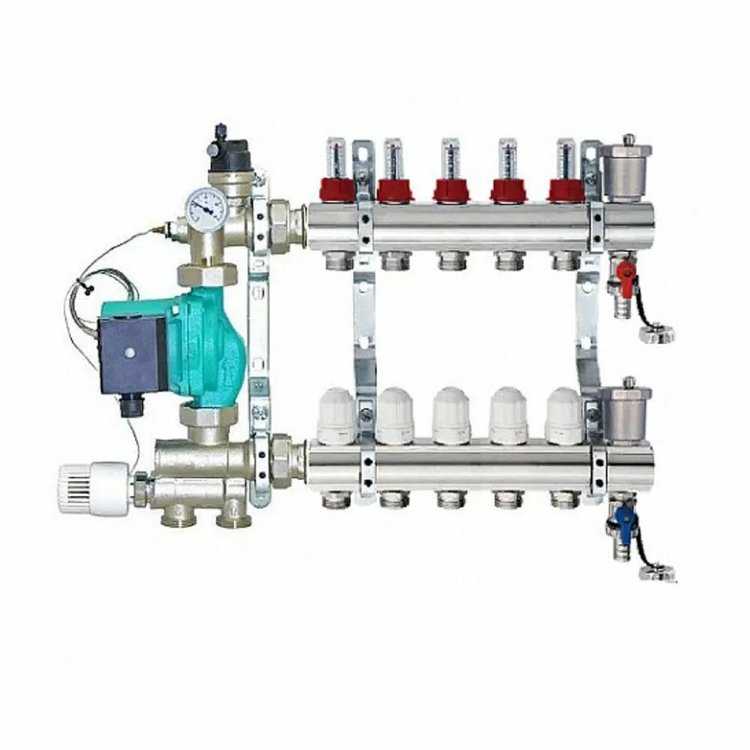

Визуально в сборе коллектор представляет собой группу трубопроводов, собранных по определенной схеме.

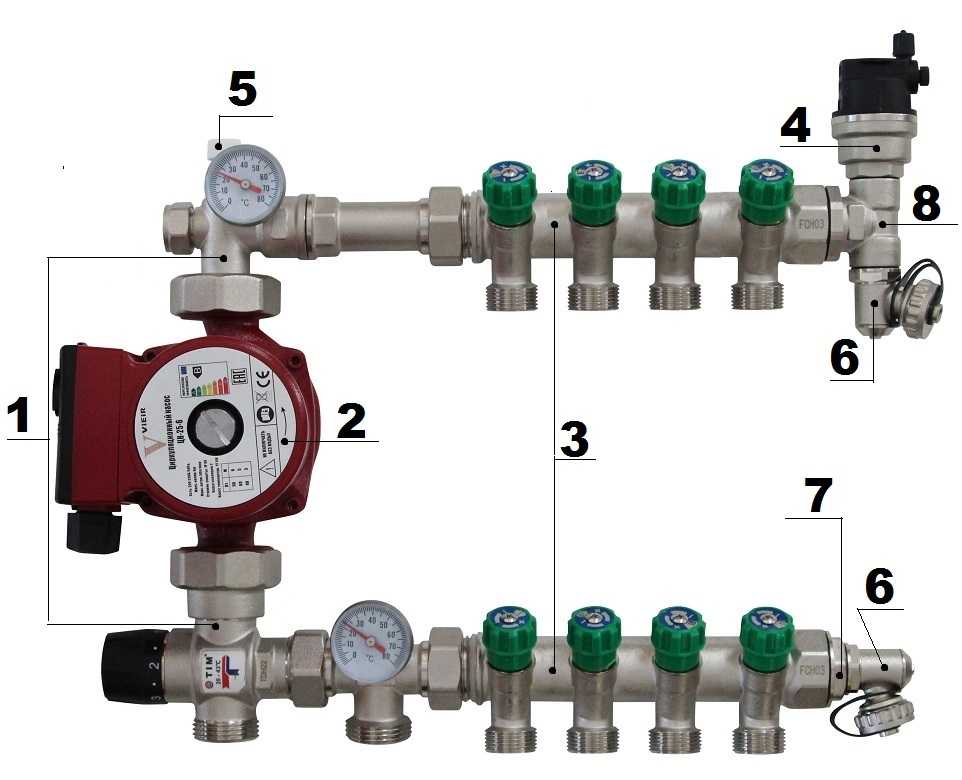

В большинстве случаев конструкция представляет собой совокупность узлов, состоящих из:

• циркулярного насоса, монтируемого на подаче теплоносителя и обеспечивающего необходимый уровень давления самой системы, а также способен регулировать скорость циркуляции воды по контуру;
• распределительной гребенки, имеющей несколько отводов и расходомеров, позволяющих одновременно подсоединить определенное число контуров и осуществлять зональный контроль за расходом теплоносителя;
• воздухоотводчика, который автоматически удаляет воздух из контуров;
• узла подмеса, который конструктивно является регулирующим клапаном, отвечающим за подпитку горячей водой. Он работает по следующему принципу. Термодатчик начинает сигнализировать на открытие клапана и, соответственно, на добавку горячей воды носителю.

  Это продолжается ровно до момента, пока температура циркулирующего теплоносителя не достигнет заданной температуры. После этого устройство срабатывает на закрытие клапана.

Таким образом, смешивание разных водяных потоков и получение на выходе одного с заданным температурным параметром, является основополагающей задачей коллектора. Так осуществляется полная компенсация затраченных энергетических и водяных ресурсов. Без этого работа системы теплого водяного пола просто теряет смысл.

Различают три основных типа смешивания жидкости:

• последовательное, при котором насос подает смешанную воду от нагревательного источника в петлю системы лишь в одном направлении;
• параллельное, предполагающее разделение основной и обратной линии, при этом подача теплоносителя носит неравномерный характер со значительными потерями тепловой энергии;
• комбинированное, сочетающее в себе элементы двух предыдущих типов; практически используется достаточно редко в виду сложности самой конструкции.

От того, как настроить и отрегулировать коллектор, во многом зависит корректная работа самого теплого пола.

Происходит это по следующему алгоритму:

1. Температура воды, которая поступает от стояка центральной системы отопления либо от автономного котла, составляет до 70С. Она проходит сквозь зональный клапан (вентиль), имеющий термостатическую головку.
2. Если температурный показатель жидкости выше заданных параметров, то она должна смешиваться с обраткой и поступать уже в коллектор, который будет распределять ее по контурной петле.
3. Когда теплоноситель обретает необходимую температуру, зональный вентиль перекрывает водный поток и перенаправляет его в систему обратной подачи. Именно поэтому теплый пол может определенный период времени полноценно функционировать без дополнительного подогрева.
4. При снижении температуры жидкости в действие вступает обратная схема. Открывается зональный клапан, вода смешивается с потоком, который циркулирует по обратке, а температурные показатели постепенно повышаются до необходимых значений.

Точно отбалансировать расход воды можно с помощью настроек расходомеров. Смесительные клапаны предназначены также для контроля расхода теплоносителя и для устранения расширений линейного характера.

Балансировочный расходомер

И пара слов о балансировочных расходомерах. Выглядит это устройство так:

Расходомер имеет шток с фланцем (на фото такая красная штуковина снизу, похожая на грибок), которым регулируется условный проход в трубе. Сверху есть окошечко с градуировкой, по которой и наблюдаем за расходом теплоносителя. Расход регулируется регулировочным кольцом (чёрное кольцо под белым колпачком).

Вкручивается он в коллектор с помощью резьбы, на каждую петлю:

Устройство даёт возможность отрегулировать равномерное прохождение теплоносителя по каждой петле тёплого пола. Очень удобная вещь, когда много петель разной длины, разница эта существенная. Дело в том, что в коротких петлях гидравлическое сопротивление меньше, и теплоноситель будет стремиться пройти именно по коротким петлям (всё как у людей: умный в гору не пойдёт:)). Чтобы петли нагревались равномерно, ставятся расходомеры, которые прикрывают вход в короткие петли, и наоборот, вход в длинную петлю делают шире. Есть коллекторы с ручной регулировкой, где мы вручную с помощью вентилей регулируем проток теплоносителя в каждой петле. Вот расходомеры и избавляют нас от этой работы.

Как правильно собрать и подключить коллектор

Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками

Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая. Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху

Перед рамкой обязательно устанавливаются шаровые отсекающие

Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие

Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.
Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.

Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.

На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

• Насосно-смесительный узел;
• Коллекторный блок.

Насосно-смесительный узел

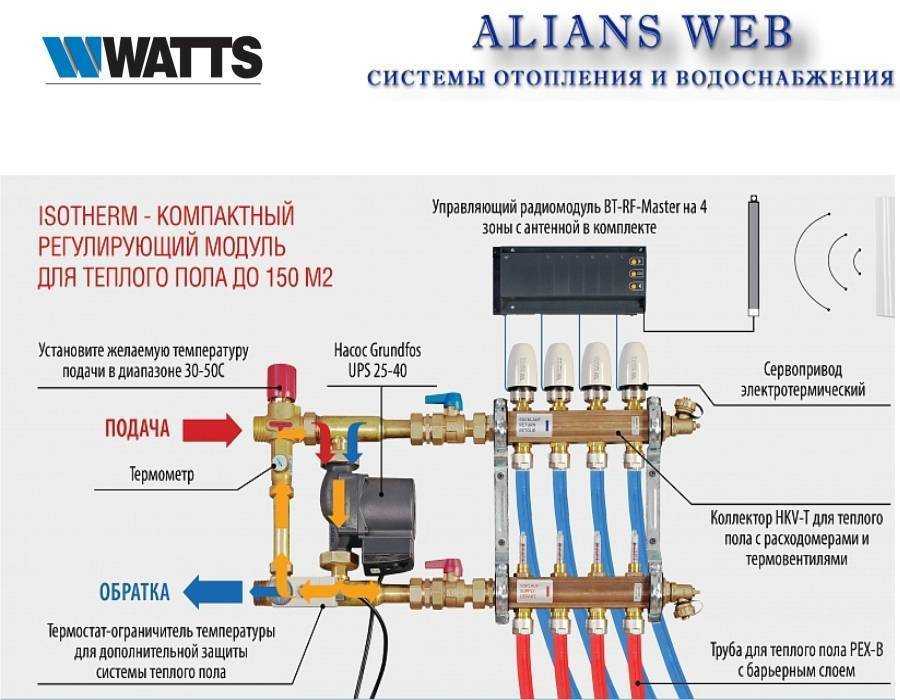

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

• Максимальное рабочее давление: 10 Бар;
• Максимальная температура воды: 90°C;
• Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

• Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
• Количество входов/выходов от 3 до 12;
• Давление рабочее 10 Бар;
• Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

• Полистирольная система теплый пол

Обогрев пола в квартире и доме: типы обогрева полов

Стяжка для теплых полов: варианты, толщина и растворы

Три применения нагревательного кабеля: обогрев кровли, пола и труб

Бетонные и настильные системы теплого пола

Источник

Четыре основных типа коллекторов

Теперь рассмотрим разные коллекторы.

1. Самая простая «комплектация» – выходы под евроконусы и ничего больше:

Это самый простой вариант – обычная труба с внутренними и наружными резьбами для присоединения соответствующих труб. Такой коллектор можно купить для системы водоснабжения, но для теплого пола придётся докупать ещё много чего.

2. Китайские коллекторы имеют выходы с вентилями для регулировки и выходы для подключения труб контуров (т. е. вентили стоят прямо на выходах):

Их можно часто встретить в магазинах. В основном, это коллекторы китайского производства. В общем-то, они вполне работоспособны, единственная бывает проблема – в шаровых кранах, из-под рукоятки начинает течь вода. Это объясняется не низким качеством крана, а больше низким качеством воды. Ремонт очень простой и дешёвый – замена уплотнительных колец.

На таких моделях не предполагается установки никаких расширений для регулировки температуры автоматически. К тому же, межосевое расстояние между подающим и обратным коллекторами не совпадает с европейскими стандартами, и вы впоследствии не сможете подключить модуль подмеса (в смысле, европейский) без всяческих ухищрений с использованием всевозможных переходников. Такой коллектор годится для небольших домов, где контуры теплого пола одинаковой длины, и где не предполагается ставить никакой автоматики.

3. Дальше более дорогой вариант коллектора:

Шаровых кранов здесь нет, но есть регулировочные вентили, а также фитинги под металлопластиковые трубы. На вентили можно поставить сервоприводы, которые будут работать от комнатных термостатов, открывая и закрывая вентили, тем самым регулируя количество теплоносителя в контурах. Фитинги же по-другому называются евроконусами и состоят из трёх деталей, показанных на фото крупным планом внизу:

Справа собственно евроконус, по середине — обжимное кольцо с разрезом, слева — накидная гайка. Как хорошо видно на фото, на евроконусе есть ещё уплотнительные колечки (чёрные такие). Что со всем этим делать, мы разберёмся в статье про монтаж коллектора.

4. Не всегда есть возможность сделать контуры одинаковой длины, разница может быть существенная. Отрегулировать вручную будет проблемно. Тогда лучше купить коллекторы, у которых на подающем — расходомеры (обведены оранжевой рамкой), на обратном — гнёзда под сервоприводы («грибки» с синими шляпками):

По расходомеру вы отрегулируете каждый контур по протоку теплоносителя, не зависимо от длины контуров проток будет одинаков.

В общем-то, можно скомбинировать: подающий купить с расходомерами, а обратный – с просто вентилями для ручной регулировки, без всяких сервоприводов.

Иногда обратный коллектор монтируют вверху, а подающий внизу, — это НЕ правильно! То есть, работать система, конечно, будет, однако при расположенном подающем коллекторе под обратным часть тепла от подающего будет греть обратку.

Внимание! Дальше представлены коллекторы разной комплектации. Для теплого пола корректируйте: расходомеры ставятся на подающий коллектор, который располагаться должен выше обратного

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Watch this video on YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

• Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
• Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

• удаление колпачка с запорной арматуры;
• закрепление вентиля шестигранником;
• определение числа оборотов для конкретной петли;
• прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Принцип подключения

Устанавливая в квартире отопление под полом, нужно уметь грамотно подключить коллектор в систему. Ведь подключение контуров к котлу осуществляется не напрямую, а через коллекторы, насосы и датчики.

• Для выхода распределительного коллектора предусмотрена заглушка. В некоторых случаях в этом месте устраивают разветвляющую сеть, кран для слива и прибор для удаления воздуха из труб теплого пола.
• Такая конструкция делается на подающей ветке отопления и на возвратной. Для теплого пола рекомендуется устраивать не одну, а пару подобных гребенок и, соответственно сопутствующие приборы.
• Смесительный узел коллектора помещается в специальный шкаф, чтобы туда не имели доступа нежелательные лица, а обслуживание и перемена параметров производилась одним человеком. Шкаф закрывается на замок и может быть выполнен в наружном и внутреннем варианте.
• Делать коллектор своими руками нужно с учетом количества подключаемых контуров отопления и материала для изготовления устройства. При наличии двух веток отопления теплого пола с разными требуемыми температурными условиями, коллектор подключают для подачи воды разного подогрева в эти ветки. Если предусматривается большая протяженность труб, то в систему встраивается дополнительный насос для создания нужного давления.
• Каждый выход трубы из коллектора для теплого пола должен быть оборудован шаровым краном. С его помощью можно будет отключить ряд отопительных приборов без остановки всей системы.
• На каждом этаже главного стояка должны быть размещены подающий и возвратный коллекторы. От них трубы уходят в пол или протягиваются по стенам к батареям отопления. При варианте отопления пола, когда трубы заделываются в стяжку, обязательно ставится прибор для улавливания и стравливания воздуха из системы.

Коллектор для системы теплый пол

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

1. Клапан смешения обратки и подачи;
2. Запорный кран балансировки обогревательного прибора;
3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур.Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
2. Максимально допустимое давление в трубах;
3. Возможность расширения отопительной системы;
4. Ручное или автоматическое управление коллектором;
5. Электрическая мощность всех узлов и агрегатов;
6. Диаметр внутренних отверстий коллектора (пропускная способность).

Коллектор своими руками

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

1. Тип декоративного напольного покрытия;
2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
3. Материал и диаметр труб контура;
4. Номинальная мощность котла;
5. Тип утеплителя пола.

Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.
