Инструкция монтажа гипсокартонных перегородок

Что такое гипсокартон

Данный строительный материал был придуман американцами. Лист гипса покрывают картоном, в результате получают довольно прочную ограждающую конструкцию. Благодаря своей основе, ГКЛ совсем нетрудно распилить обыкновенной ножовкой и просверлить дрелью.

Гипс в картонной оболочке настолько лёгок в обработке, что с его помощью можно формировать внутренние ограждения практически любой конфигурации.

Ограждения из этого материала очень просто демонтировать, и на их месте установить новые стены. Универсальность поверхности гипсовых листов позволяет нести на себе практически любое финишное покрытие.

Физические свойства ГКЛ

В соответствии с физическими характеристиками стройматериал подразделяют на три вида:

• Стандартные листы (ГКЛ) применяют в обычных жилых и общественных помещениях.
• Влагостойкий картон (ГКЛВ) используют в условиях повышенной влажности. ГКЛВ в своём составе имеет различные антигрибковые и водостойкие вещества. Листы отличают по зелёной маркировке.
• Огнеупорный материал (ГКЛО) применяют возле источников повышенной температуры (ограждения возле камина, стационарного обогревателя и т.д.). Поверхность ГКЛВО покрыта огнезащитным составом. Огнеупорные листы маркируют красным цветом.

Цветовая маркировка ГКЛ

Предназначение ГКЛ и его толщина

Промышленность выпускает ГКЛ нескольких видов в зависимости от расположения в интерьере помещения. В этом отношении ГКЛ (сухую штукатурку) изготавливают на трёх видов:

• стеновой;
• потолочный;
• арочный.

Стеновой

Листы применяют для обшивки стен гипсокартоном и установки лёгких перегородок. Толщина таких листов равняется 12,5 мм. Стеновой материал предназначен в основном для крепления его на опорный каркас.

Потолочный

Потолочные листы более тонкие, их толщина составляет 9,5 мм. Металлическая обрешётка опорного каркаса делается таким образом, чтобы шаг между креплениями был не более 40 см.

Так как потолочные листы крепят на каркас из металлического профиля, остаётся пространство между перекрытием и гипсовым потолком. Это позволяет установить встроенные светильники и провести кабельные и проводные коммуникации различного назначения.

Арочный

Арочный гипсокартон ещё тоньше – 6,5 мм. Таким материалом облицовывают криволинейные поверхности арок, потолков и стен. Гибкость достигается путём смачивания одной из сторон картона.

Чтобы сформировать изогнутую поверхность из гипса, лист обрабатывают игольчатым валиком, а затем смачивают обработанную поверхность. По истечении некоторого времени лист приобретает гибкость. Гибкий материал крепят саморезами к направляющим металлического каркаса. После полного высыхания гипсовый лист снова становится жёстким.

Окна и полки в перегородке

Одним из возможных нестандартных решений может стать установка окон в перегородку. Выполняется это несложно. Используется тот же самый принцип, как и в случае с дверным проемом. Нужно просто установить между стойками горизонтальные профили по размеру оконного проема. Самый легкий способ реализации данного решения – это вмонтировать поперечные профили между соседними стоечными, но в таком случае вы сильно ограничены по размеру окна. Стандартная ширина составит шестьдесят сантиметров. Если же вы хотите установить более узкое окно, то придется между двумя горизонтальными профилями устанавливать еще вертикальные, чтобы уменьшить ширину проема. Для этого отрежьте куски профилей нужного размера и установите их между поперечниками. Этот способ позволит установить сколько угодно окон нужного размера, благодаря чему вы имеете возможность создать уникальный дизайн, построенный на небольших окнах.

Установка полочек имеет некоторые технические сложности, что заставляет многих отказываться от данной затеи. Полочки бывают либо встроенными, либо висячими. Висячие полочки установить намного легче. Они устанавливаются так же, как на обычную стену, но со встроенными полочками все будет куда сложнее. Для их установки необходимо менять структуру каркаса. Нижнюю часть перегородки придется расширить, а также расширить нужно будет среднюю часть по горизонтали. Если у вас нет достаточных средств и времени, то не стоит затевать подобные изменения в конструкции.

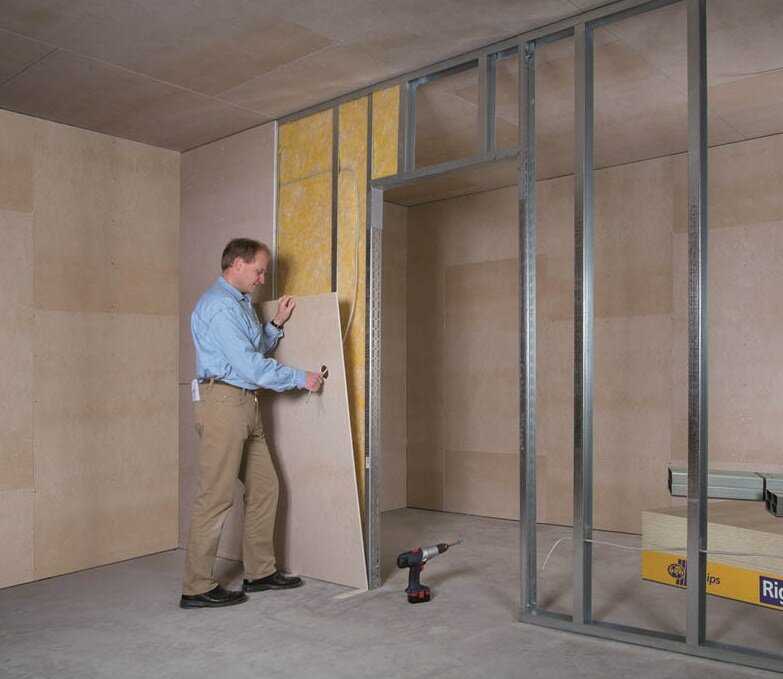

Обшивка гипсокартонными листами

Процесс обшивки довольно стандартен. Гипсокартонные листы саморезами крепятся к каркасу с обеих сторон. Если в этом есть необходимость, то устанавливается два слоя гипсокартонной обшивки. В таком случае, перегородка даст дополнительное преимущество в виде прочности, звукоизоляции и теплоизоляции.

Гипсокартонные листы придется резать, и если вы не делали никаких окон и встроенных полочек, то пространство надо будет оставлять только для двери. В противном же случае, нужно будет подрезать обшивку так, чтобы не закрыть проем для окна. Это не сложная процедура, но она имеет один нюанс. Очень много гипсокартона уйдет в никуда, поскольку остатки от обрезанных листов вряд ли удастся применить с пользой.

На этом установка межкомнатной перегородки из гипсокартонных листов заканчивается. Остается только прошпаклевать перегородку и заняться дизайнерским оформлением. Тут вы можете дать волю своей фантазии или же найти понравившийся стиль среди приведенных ниже примеров.

Некоторые из приведенных интерьеров потребуют не только отделки, но и изменения в структуре и конструкции перегородки.

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

• Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
• Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

• Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
• Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.

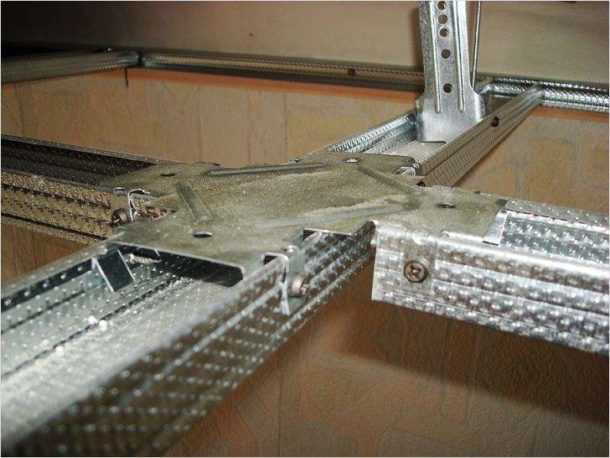

• В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

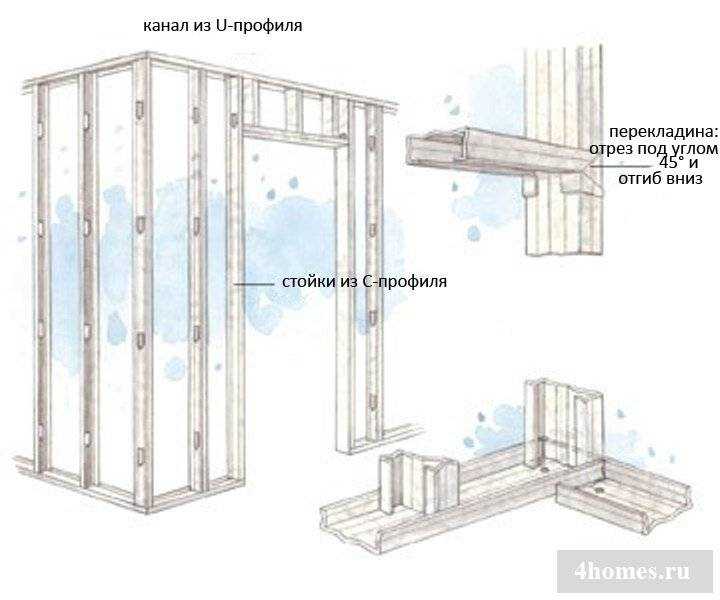

Особенности усиления каркаса

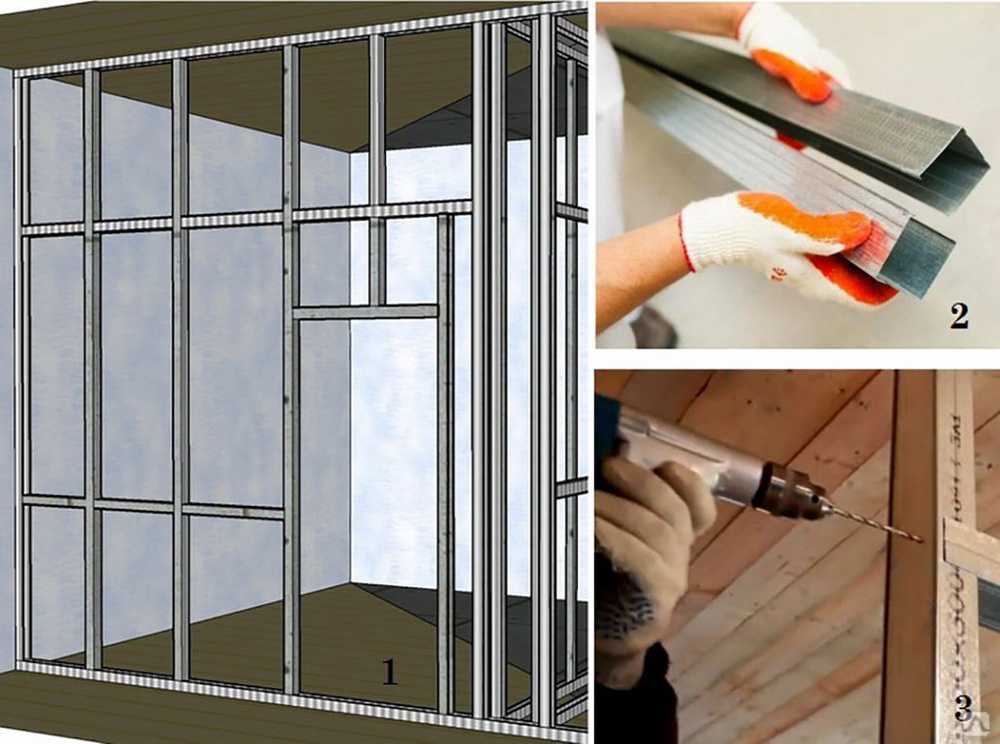

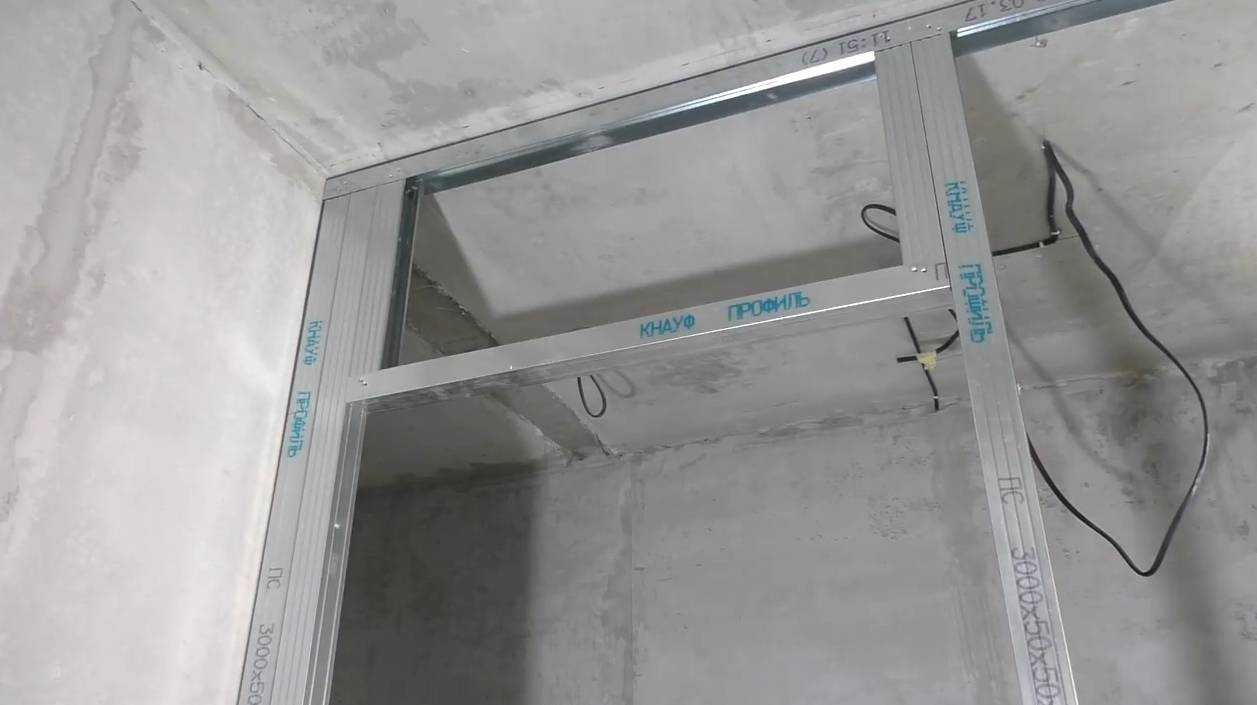

Усилить перегородку можно, если соединять по два профиля вертикальной стойки для крепления. Так конструкция станет намного прочнее и сможет выдерживать вес до 50 кг. Соединяются они саморезами, или дюбель-гвоздями. Но такой способ не всегда надежный, так как не все материалы сохраняют свою практичность и устойчивость.

Серьезные конструкции должны быть укреплены.

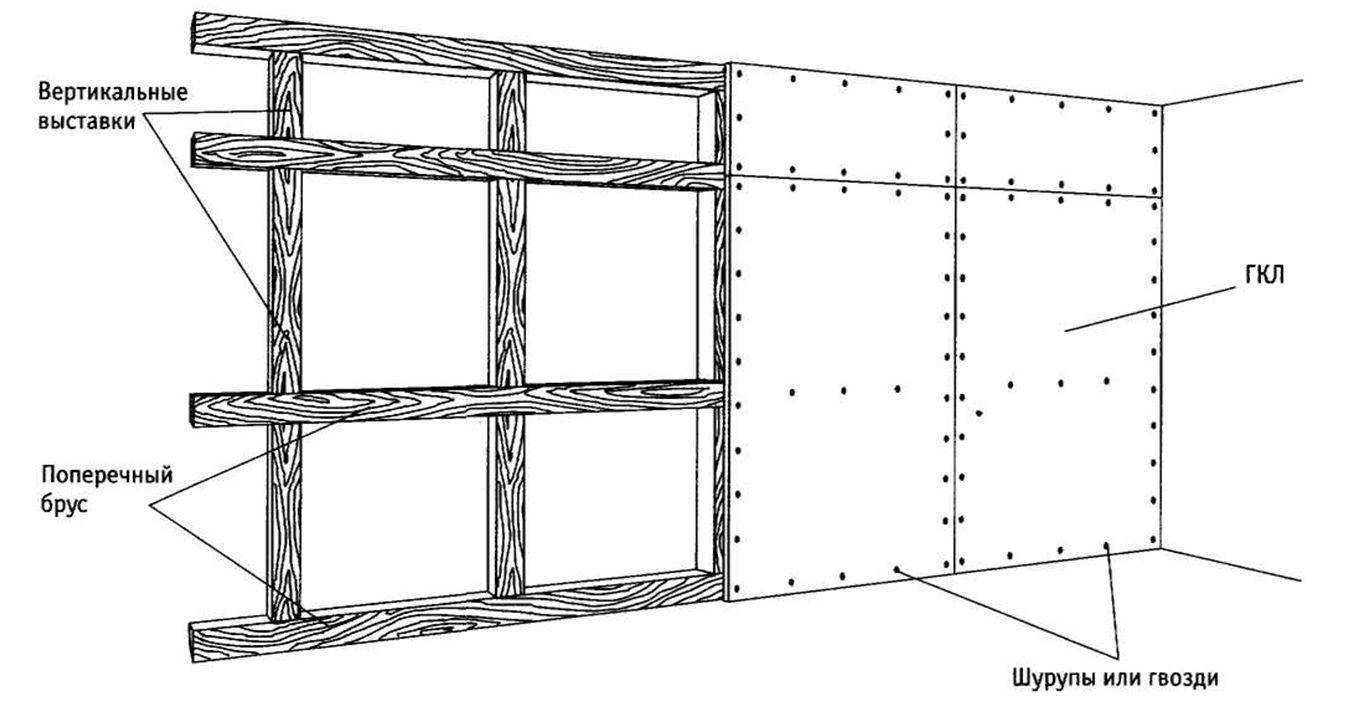

Для следующего способа понадобятся деревянные бруски одинакового размера. Брусок должен быть по ширине чуть меньше профиля, так как они кладутся внутрь. Для большей надежности лучше закрепить их с помощью саморезов

Важно следить за опорой, она не должна деформироваться в процессе укрепления

Опора для перегородки должна быть крепкой.

Если не хочется экспериментировать, то лучше воспользоваться третьим способом. Он подразумевает усиление с помощью готовых сертифицированных деталей, которое изготовлены специально для повышения прочности. Выглядят они как более широкие и толстые металлические профили. Способ хорош тем, что при выборе самых прочных готовых усилителей конструкция из одного листа гипсокартона будет прочнее, чем из двух.

Монтаж гипсокартона на стены

Этот этап кажется более простым, чем предыдущий, но при его выполнении все же требуется:

• соблюдать технологические зазоры – снизу можно оставить 1 см, потом закрыв это плинтусом, сверху понадобится больше – примерно от 5 см;
• кроме того, между самим листами нужно оставить 2 мм, потом закрыв их шпатлевкой;

• допускается вариант монтажа «внахлест», когда вручную обрабатываются края листов, образуя углы под 45 градусов, потом кладутся «в стык»; горизонтальные линии укладки гипсокартона не должны сходиться (листы кладут в «шахматном» порядке);
• рекомендуется вкручивать саморезы на расстоянии максимум в четверть метра друг от друга, но не более;

швы поверх лучше проклеить лентой («серпянкой») и потом зашпаклевать.

Навесная мебель и оборудование

Как уже упоминалось, перегородки из гипсокартона по системе КНАУФ, рассчитанные для навешивания полок, шкафчиков и других элементов интерьера, выполняются с двухслойной обшивкой. Технология крепления навесных элементов зависит от веса, что и определяет выбор крепежей.

Для крепления применяются:

• дюбель-бабочка – до 10 кг;
• дюбель Driva – до 30 кг;
• металлический дюбель для пустотелых конструкций Molly – до 50 кг;
• при навешивании 45-75 кг заранее в каркасе применяется две стойки из усиленных профилей, как и для дверного проема. На них устанавливается закладная деталь – траверса, в которую потом сквозь ГКЛ будет вкручиваться саморез без применения дюбеля.

Для надежности при подборе крепежной конструкции необходимо учитывать запас прочности, составляющий не менее 30%.

Плюсы и минусы

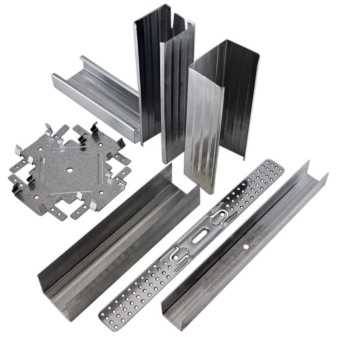

Профиль имеет плюсы и минусы, которые оказывают свое влияние на будущий проект помещения.

Начнем с плюсов использования профиля.

• Отсутствют недостатки во внешнем виде. Имеют ровную форму, в отличие от бруса, который перед использованием необходимо хорошо подготовить (выровнять).
• Профиль не расположен к деформации из-за присутствия влаги или изменений температуры. Всегда сохраняет форму, а что касается дерева, оно, напротив, изменяет форму, например, от влаги.
• Долгий срок службы металла. Брус не имеет подобного преимущества, так как неустойчив к внешним воздействиям.

• Является прочным материалом.
• Легко приобрести.
• Не требуется предварительного выравнивания стен.
• Возможно использование оцинкованной стали.
• Легко заменить или реставрировать поврежденный профиль.
• Не воспламеняется, устойчив к возгоранию, при использовании специального гипсокартона безопасность от пожаров увеличивается.

Недостатки.

• первый и наиболее главный минус – это высокая цена по сравнению с той же древесиной;
• легко вырвать крепеж из-за маленького количества витков резьбы;
• материал может подвергнуться коррозии.

ГКЛ – материал, используемый в строительстве, который очень известен, его используют часто в разных сферах, он помогает построить не только большие элементы, но и маленькие пристройки, с его помощью легко и быстро выравнивается поверхность стены в доме, также можно возвести перегородки, имеющие определенные фигуры.

Преимущества.

• Доступен. Гипсокартон можно купить во всех строительных магазинах по доступной цене.
• Легок. Имеются различия по толщине и небольшой вес. Для потолочных построек существуют более легкие варианты – это очень помогает в работе.
• Простой монтаж. Пласты фиксируются шурупами к каркасу или на клей. В связи с этим можно самостоятельно их установить.
• Прочен. Выдерживает нагрузки различного типа, благодаря чему имеет долгий срок службы.
• Широкая сфера применения. Используется не только в конструкциях, но и в декоре.
• Просто обрабатывать. С ним легко работать, он имеет возможность создать любую форму.
• Дает возможность монтировать светодиодную ленту любым образом, а также встроенные светильники.

Оштукатуривание выполненных перегородок

Оштукатуривание выполненных перегородок

После обшивки каркаса гипсокартоном необходимо провести отделку выполненной стены.

Имеющиеся стыки между листами заделываются специальной штукатуркой, а для повышения прочности все стыки рекомендуется оклеить сеткой-серпянкой.

Далее на ГКЛ наносится слой грунта и сверху перегородка качественно шпаклюется. Специалисты рекомендуют нанести несколько слоев шпаклевки, что позволит повысить качество отделки.

Шпаклевка может использоваться как финишный отделочный материал или же сверху вы можете отделать сделанную своими руками перегородку натуральным и искусственным камнем, оклеить обоями или же окрасить поверхность различными красками.

Как правильно закрепить гипсокартон?

Сначала необходимо обшить одну сторону перегородки. Для этого:

1. С помощью электролобзика, строительного ножа или ножовки согласно размерам вырезаем панели из цельных листов ГКЛ.
2. Края, которые не имеют фаски, обрабатываем рубанком, для того чтобы ее сделать. Это важный этап, который впоследствии сильно облегчит заделку стыков панелей материала.
3. Приготовленные панели прикручиваем к готовому каркасу при помощи специальных саморезов для работ с гипсокартоном. Шляпки утапливаем на 0,5–1 мм.
4. Саморезы вкручиваем с шагом в 10–15 см, при этом отступаем от угла листа не менее 7 см.

https://youtube.com/watch?v=OwjfWEDJ550

После обшивки одной стороны конструкции проводим изнутри электропроводку, если в этом имеется необходимость, и закладываем пустое пространство звуко- и теплоизолирующим материалом. Электрические провода желательно прокладывать в специальной противопожарной трубе. Для этого в вертикальных стойках просверливаем отверстия соответствующего диаметра и сквозь них протягиваем кабель. Отверстия под розетки и выключатели вырезаем при помощи электролобзика. После укладки электропроводки все пространство внутри перегородки заполняем листами изолирующего материала. Лучше всего для этого использовать минеральную вату или изовер.

Вторая стенка перегородки обшивается аналогично первой, только отверстия под розетки и выключатели нужно прорезать заранее, перед закреплением панели. По завершении крепления листов ГКЛ на каркас, все стыки между панелями проклеиваем армирующей сеткой. После высыхания клея стыки и места закручивания саморезов шпаклюем. Через сутки, когда шпатлевка полностью затвердеет, обрабатываем поверхность с помощью наждачной шкурки. Далее поверхности грунтуются и при необходимости шпатлюются финишной шпатлевкой «под отделку».

К потолку на каркас

В отличие от стенового, потолочный гипсокартон тоньше, его толщина 8,5 см. Это обусловлено сравнительно меньшими ударными нагрузками и необходимостью облегчения конструкции. Стеновые листы применять можно, но только, если нет другого варианта, поскольку в таком случае придется усиливать обрешетку.

Последовательность действий:

• Разметка. Лазерным или водным уровнем на стенах отмечается периметр потолка. За основу берется либо самая нижняя его точка, либо определенная проектом величина. Также на этом этапе лучше отметить местоположение каркасного профиля и крепления кронштейнов. Направляющие устанавливают на двух противоположных стенах. Каркасный профиль должен находится по краям каждого листа и две планки посередине (при монтаже вдоль). Перемычки размечаются перпендикулярно, каждые 50 см, с учетом размера листов (чтобы попадали на стык).
• Установка направляющих. По разметке крепят направляющие (UD-27). Фиксация к стенам выполняется саморезами на дюбель.
• Установка каркасного профиля. В направляющие вставляется профиль CD-60, крепится к ним мелкими саморезами по металлу. К потолку дополнительно фиксируется на ленточные кронштейны с шагом 30 см.
• Перемычки. Заготавливаются из CD-60 (на стыках запиливаются болгаркой или ножницами), крепятся к основному профилю мелкими саморезами по металлу (блоха).

Если планируется вешать люстру для нее необходимо заранее подготовить место. Можно поставить закладную из деревянного бруска, но лучше все делать из металла, тем более что для подобных ситуаций в продаже есть готовые решения.

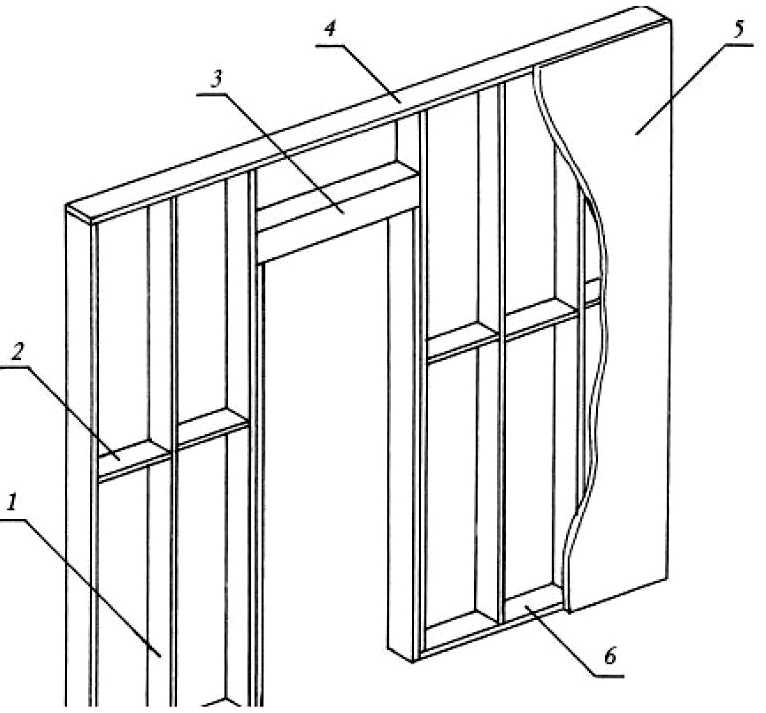

Анатомия конструкции из гипсокартона

Несмотря на особенности интерьера, ваш дизайнерский замысел, а также место расположения и размер перегородок из гипсокартона, все эти конструкции, как правило, имеют стандартное строение. Их основой является жёсткий металлический каркас из оцинкованного профиля, который может быть усилен деревянным брусом в точке установки дверного проёма. Для повышения тепло- и звукоизоляционных свойств обрешётка заполняется специальным изолятором, выбор которого зависит от особенностей помещения и требований, предъявляемых к конструкции. Смонтированный и утеплённый каркас обшивается с обеих сторон листами гипсокартона (ГКЛ) – надёжным, экологически чистым и простым в монтаже материалом, полностью готовым к любому виду финишной отделки.

Каркас из профиля заполняется утеплителем и обшивается листами ГКЛ

Область применения

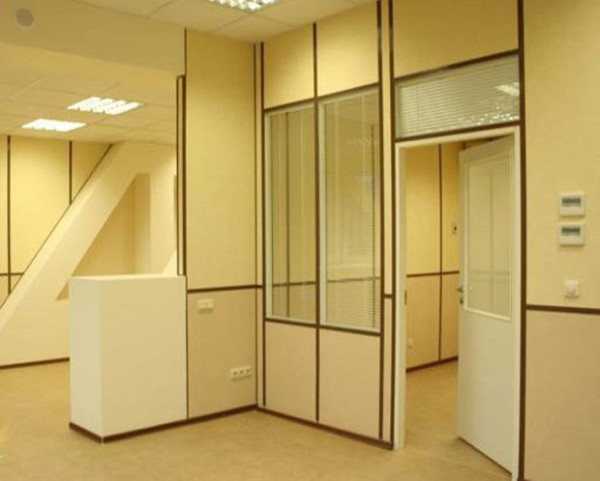

Каркасные перегородки, обшитые ГКЛ, применяют для разделения или зонирования пространства в помещениях различной планировки и назначения. Эти конструкции монтируют в производственных и офисных зданиях, жилых домах и квартирах, гаражах и хозяйственных постройках. Многообразие видов гипсокартона позволяет устанавливать перегородки в помещениях с повышенной влажностью и особыми требованиями к пожарной безопасности.

Преимущества

Каркасные конструкции, обшитые листами гипсокартона, давно и с большим успехом заменяют перегородки из кирпича или дерева благодаря целому ряду характерных преимуществ:

• Свойства материалов. Прочный металлический профиль позволяет монтировать лёгкие каркасы перегородок любых форм и размеров, не создающие дополнительной нагрузки на несущие перекрытия. Материал устойчив к воздействию влаги, покрытие методом оцинковки предотвращает окисление и образование ржавчины. Гипсокартон является экологически чистым материалом, специально обработанным для повышения огнезащитных и влагостойких свойств. Он прост в монтаже, прочен и долговечен, а его комбинация с каменной ватой, пенопластом или пробковой плитой усиливает тепло- и звукоизоляционные свойства конструкции. ГКЛ отличается идеально ровной поверхностью, которая имеет неограниченные возможности для декоративной отделки.
• Быстрая и простая установка. Гипсокартонные перегородки легки в монтаже — их создание по силам даже начинающему, «неискушённому» в строительных работах домашнему мастеру. Отметим, что одним из плюсов этих конструкций является возможность смены места их расположения — изделие легко разбирается и монтируется заново.
• Прокладка коммуникаций. Возможность прокладки электропроводки, трубопроводов водоснабжения или канализации внутри каркаса перегородки является ещё одним преимуществом этой конструкции.
• Минимум затрат. Все элементы, входящие в состав перегородки, обшитой ГКЛ, отличаются низкой стоимостью. При монтаже изделия не образуется груд строительного мусора и пыли, не превышается допустимый уровень шума и затрачивается минимум энергии.

Недостатки

Обязательно отметим и недостатки конструкции, которые нужно учитывать, принимая окончательное решение о её создании:

• Относительная хрупкость гипсокартона по сравнению с материалами для капитального строительства (кирпич, бетон, дерево). Этот параметр можно увеличить, только добавляя слои обшивки.
• Малая устойчивость ГКЛ к обильному воздействию влаги. Материал может разрушиться в результате протечки, «организованной» соседями, живущими сверху.
• Невозможность крепления на поверхности перегородки массивных полок или навесных шкафов. Конструкция способна удерживать вес до 70 кг на один погонный метр при условии крепления элементов на детали каркаса, а сам гипсокартон может выдержать не более 15 кг.

Анатомия конструкции из гипсокартона

Несмотря на особенности интерьера, ваш дизайнерский замысел, а также место расположения и размер перегородок из гипсокартона, все эти конструкции, как правило, имеют стандартное строение. Их основой является жёсткий металлический каркас из оцинкованного профиля, который может быть усилен деревянным брусом в точке установки дверного проёма. Для повышения тепло- и звукоизоляционных свойств обрешётка заполняется специальным изолятором, выбор которого зависит от особенностей помещения и требований, предъявляемых к конструкции. Смонтированный и утеплённый каркас обшивается с обеих сторон листами гипсокартона (ГКЛ) – надёжным, экологически чистым и простым в монтаже материалом, полностью готовым к любому виду финишной отделки.

Каркас из профиля заполняется утеплителем и обшивается листами ГКЛ

Область применения

Каркасные перегородки, обшитые ГКЛ, применяют для разделения или зонирования пространства в помещениях различной планировки и назначения. Эти конструкции монтируют в производственных и офисных зданиях, жилых домах и квартирах, гаражах и хозяйственных постройках. Многообразие видов гипсокартона позволяет устанавливать перегородки в помещениях с повышенной влажностью и особыми требованиями к пожарной безопасности.

Преимущества

Каркасные конструкции, обшитые листами гипсокартона, давно и с большим успехом заменяют перегородки из кирпича или дерева благодаря целому ряду характерных преимуществ:

• Свойства материалов. Прочный металлический профиль позволяет монтировать лёгкие каркасы перегородок любых форм и размеров, не создающие дополнительной нагрузки на несущие перекрытия. Материал устойчив к воздействию влаги, покрытие методом оцинковки предотвращает окисление и образование ржавчины. Гипсокартон является экологически чистым материалом, специально обработанным для повышения огнезащитных и влагостойких свойств. Он прост в монтаже, прочен и долговечен, а его комбинация с каменной ватой, пенопластом или пробковой плитой усиливает тепло- и звукоизоляционные свойства конструкции. ГКЛ отличается идеально ровной поверхностью, которая имеет неограниченные возможности для декоративной отделки.
• Быстрая и простая установка. Гипсокартонные перегородки легки в монтаже — их создание по силам даже начинающему, «неискушённому» в строительных работах домашнему мастеру. Отметим, что одним из плюсов этих конструкций является возможность смены места их расположения — изделие легко разбирается и монтируется заново.
• Прокладка коммуникаций. Возможность прокладки электропроводки, трубопроводов водоснабжения или канализации внутри каркаса перегородки является ещё одним преимуществом этой конструкции.
• Минимум затрат. Все элементы, входящие в состав перегородки, обшитой ГКЛ, отличаются низкой стоимостью. При монтаже изделия не образуется груд строительного мусора и пыли, не превышается допустимый уровень шума и затрачивается минимум энергии.

Недостатки

Обязательно отметим и недостатки конструкции, которые нужно учитывать, принимая окончательное решение о её создании:

• Относительная хрупкость гипсокартона по сравнению с материалами для капитального строительства (кирпич, бетон, дерево). Этот параметр можно увеличить, только добавляя слои обшивки.
• Малая устойчивость ГКЛ к обильному воздействию влаги. Материал может разрушиться в результате протечки, «организованной» соседями, живущими сверху.
• Невозможность крепления на поверхности перегородки массивных полок или навесных шкафов. Конструкция способна удерживать вес до 70 кг на один погонный метр при условии крепления элементов на детали каркаса, а сам гипсокартон может выдержать не более 15 кг.

Обшивка каркаса

Для обшивки каркаса подойдут листы гипсокартона толщиной не менее 12,5 мм с наличием боковой фаски. Последняя, даёт возможность армировать стыки самоклеящейся серпянкой и заполнять их высокопрочной шпаклёвкой.

Каждый из них прикручивается к трём опорным стойкам: к двум — по краям и к одной — по центру. При этом стыки листов проходят посередине профиля. Во влажных помещениях вместо обычных панелей используется влагостойкий гипсокартон (ГКЛВ).

При отсутствии заводской фаски, например, при использовании обрезков гипсокартона, фаску необхоимо сделать самостоятельно, используя строительный нож и специальную тёрку (рубанок):

При обшивке перегородки двумя слоями гипсокартона листы второго ряда смещают по горизонтали на шаг стоек, а по вертикали не менее, чем на 400 мм, также аналогичное смещение листов делают при монтаже первого ряда гипсокартона, но с обратной стороны конструкции.

Для создания зазора у пола листы опирают на временную прокладку толщиной 10 мм и закрепляют с помощью саморезов.

За счёт обрезки верхней кромки получают зазор у потолка (шириной 10 мм). Оба зазора помогают уберечь конструкцию от преждевременного разрушения.

При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

• Расстояние между саморезами не должно превышать 250 мм (но при двухслойной обшивке для первого ряда данное значение допускается увеличивать до 750 мм);
• Саморез должен вкручиваться в профиль под прямым углом;
• Шляпка самореза должна утапливаться в лист ГКЛ на 1 мм и не разрывать картон;
• Тело самореза должно входить в металлоконструкцию не менее, чем на 10 мм;
• Смещение саморезов по вертикали на смежных листах должно быть не менее 10 мм;
• При монтаже саморезов от продольной кромки листа необходимо отступать не менее 15 мм, а от торцевой – 10 мм.

Фаски листов стыкуются по центру стоек, а короткие края панелей — по оси перемычек. Если стыки последних будут совпадать, то продольная линия крестообразного шва станет источником образования трещин. И никакая, даже самая качественная отделка, здесь не поможет.

Чтобы разрезать лист гипсокартона, его необходимо уложить на ровную поверхность и с помощью карандаша сделать разметку. Строительный нож со сменными лезвиями используют для надреза верхнего слоя картона. Затем лист необходимо перевернуть аккуратно надломить по линии реза.

Сразу после обшивки каркаса с одной из сторон можно приступать к сверлению отверстий (35 мм) в стойках профиля. Они пригодятся тем, кто прокладывает внутри стены электрические кабеля. Чтобы острые края прорезей не повредили оплётку, их загибают, а саму проводку прокладывают в гофре.
