Как рассчитать диагональ фундамента

Выноска с помощью рулетки

Начинать её нужно с составления разбивочной схемы, разработанной на основании генерального плана. На нём определяют базовую линию и точку отсчёта. Например, с одной стороны участок огорожен забором из полотен, закреплённых на стойках и эта ситуация отражена на генеральном плане.

За базовую линию принимается прямой участок ограждения, а за точку отсчёта – центр столба в его начале. Размеры откладываются на схеме разбивки параллельно или перпендикулярно этой линии, а расстояния считается от стартовой точки.

Для переноса проекта в натуру, достаточно разметить продольные и поперечные, или буквенные и цифровые оси. От них в дальнейшем откладываются расстояния для позиционирования всех остальных точек.

Проверка перпендикулярности по диагоналям.

Построение перпендикулярных линий является главной проблемой при этом методе. Никакие кустарные приёмы не дают необходимой точности. Для размещения здания относительно базовой линии это может не играть решающей роли, но при закреплении осей соблюдение перпендикулярности абсолютно необходимо. Её стараются достичь выравниванием диагоналей прямоугольника по четырём угловым точкам.

Определив разницу, одна или две точки корректируются, после чего опять измеряются все стороны и диагонали. Отличие в отсчётах не может превышать одного сантиметра, что практически нереально сделать с помощью рулетки и иного ручного инструмента, так как погрешность появляется из-за неравномерного натяжения или провисания ленты. Добившись удовлетворительного результата, угловые точки закрепляются метками из арматурных стержней диаметром 8-10 миллиметров.

С чего можно начать разметку фундамента

Имея проект, при разбивке осей следует руководствоваться планом фундамента, входящим в состав архитектурного раздела. При беспроектном строительстве застройщики нередко заказывают отдельно проект фундамента, согласно которому и производится разбивка контуров котлована, траншей или скважин для осуществления земляных работ.

В противном случае, чертёж придётся составить самому, и в нём должны отражаться такие данные:

• внешние контуры фундамента;
• наличие внутренних стен (для лент и ростверков);
• планировочная отметка земли;
• отметки подошвы и верха фундамента;
• отметка дна котлована;
• уровни всех насыпных слоёв, подбетонки, утеплителя (если используется).

Вначале на местность выносят основные оси здания и закрепляют их на обноске. Она в свою очередь, является ориентиром для создания проекции контура фундамента и формирования линии верхней бровки траншеи либо котлована. Линия бровки должна быть закреплена колышками с натянутым между ними шнуром, который и обозначит границы вскрытия грунта.

Виды обносок и нюансы работы с ними

Обноской называют дощатую перекладину на колышках, используемую для крепления шнуров, посредством которой пространственное положение оси с поверхности земли передаётся на дно котлована.

Существует три вида обносок:

№/п	Разновидность обноски	Конструктивные особенности на фото
1	Сплошная. Представляет собой ряд столбиков, установленных с шагом 2-3 м, к которым сплошным контуром прибита обрезная доска с сечением 40*100 мм. Такая обноска устанавливается для зданий с правильными геометрическими формами, и на ней можно откладывать все проектные отметки. Чаще используется для разбивки фундамента в котловане.	Сплошная обноска
2	Скамеечная. Своё название получила за конструктивное сходство со скамьёй, и представляет собой перекладину на двух столбиках. Перемычка располагается перпендикулярно линии осей, а привязанные к ней параллельные шнуры обозначают контуры траншеи. Соответственно, данный вид обноски наиболее удобен при разбивке ленточных фундаментов.	Скамеечная обноска
3	Створная. Такая обноска – это либо отдельно стоящие столбики, либо те же скамеечки, только более узкие, к одной паре которых привязывается только один шнур. Он обозначает ось точечного фундамента – столбчатого или свайного.	Створная обноска

Обноска является главным ориентиром при выполнении земляных работ. Её монтируют на некотором удалении от границ котлована – чтобы не мешала землеройной технике, но не более чем в пяти метрах. Столбики обноски закапывают в землю примерно на метр, перекладина находится выше планировочной отметки грунта на 0,5-1,2 м.

При отсутствии котлована с помощью обноски определяются контуры подстилающих слоёв под фундаментную плиту

Во избежание ошибок в линейных размерах, доска для перекладин берётся обрезная, без отклонений в геометрии, и прибивается строго по выверенной горизонтали. Правильность установки обносок проверяется путём замера длин диагоналей здания, либо отложением выбранных расстояний от центров пересечения осей до обноски.

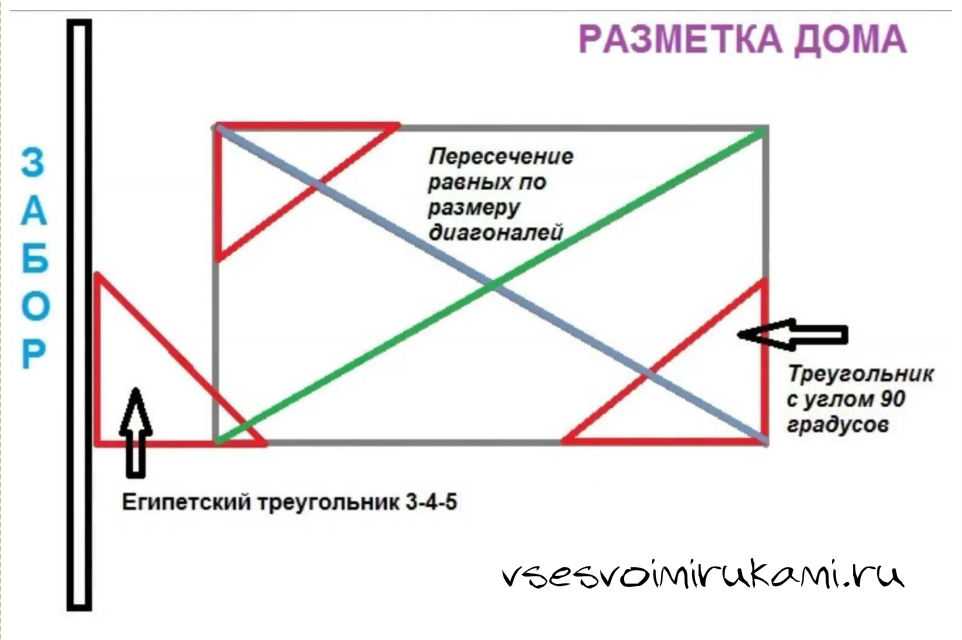

Особое внимание уделяется построению углов, геометрическая правильность которых проверяется по правилу золотого треугольника. Это правило гласит, что при длине катетов прямоугольного треугольника 3 и 4 м, длина гипотенузы составит ровно 5 м. Если такие треугольники чётко вписать в два угла будущего дома, как это показано на фото снизу, можно быть твёрдо уверенными в геометрической правильности разбивки

Если такие треугольники чётко вписать в два угла будущего дома, как это показано на фото снизу, можно быть твёрдо уверенными в геометрической правильности разбивки.

Проверка прямоугольности углов

Советы

1. Размечая расположение траншей под столбчатое основание-фундамент удобнее пользоваться двухъярусной обноской. Ее нижний ярус — высота столбовых опор, верхний — ростверка.

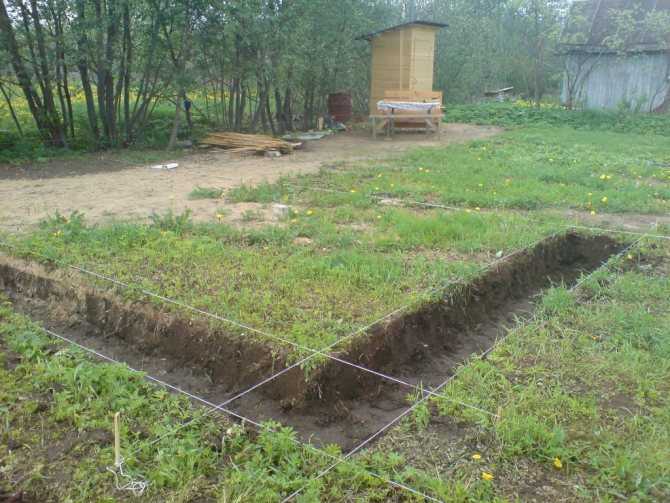

2. Под ленточный натягивают по две параллельные веревки-ориентир для каждой стороны. Расстояние между ними равно ширине заливаемой ленты. Высота натяжения — верхний уровень ленты-основания. Если планируется рытье траншей трактором, веревочные ориентиры опускаются вниз (до грунта). Вдоль них (с внешней и внутренней стороны) копаются неглубокие канавки.
3. Под плитный — шнуры располагают на уровне верхней плоскости плиты (верхний ярус обноски).
4. Шнуры-ориентиры должны быть крепко натянуты. Их убирают после окончания рытья траншеи.

Фундамент под дом с эркером

Сделать разметку фундамента под строение с выступающими частями не прямоугольной формы несколько сложнее. При строительстве дома с эркером первоначально разметка выполняется по базовым принципам, указанным выше, и лишь на последнем этапе размечается сам эркер.

Ход работ:

• параллельно стене с будущим эркером натягивается шнур с отступом, равным глубине эркера;
• на шнуре, который обозначает стену здания, с обеих сторон (или с одной стороны, если эркер запланирован на краю сооружения) откладывается расстояние согласно проектным значениям, чтобы обозначить основание эркера, и ставятся отметки;
• на шнуре, натянутом параллельно стене, отмечается расположение внешней стенки эркера;
• линии (дополнительные шнуры), соединяющие отметки основания и отметки внешней стенки эркера, дополнят контур выступающей конструкции;
• проверьте длину указанных линий – они должны совпадать, при необходимости скорректируйте разметку.

Если эркер в плане представляет собой сегмент круга, необходимо перенести разметку стены на землю (начертить на ней проекцию от натянутого шнура), отметить точки основания эркера. Параллельно полученной линии чертится прямая, где будет расположена дальняя точка полукруглого эркера, равноудаленная от отметок основания.

Чтобы начертить часть окружности, которая будет проходить через три указанные отметки, воспользуйтесь циркулем, двумя колышками и шнуром

При этом важно правильно определить центр окружности

Инструкция по разметке прямоугольного фундамента

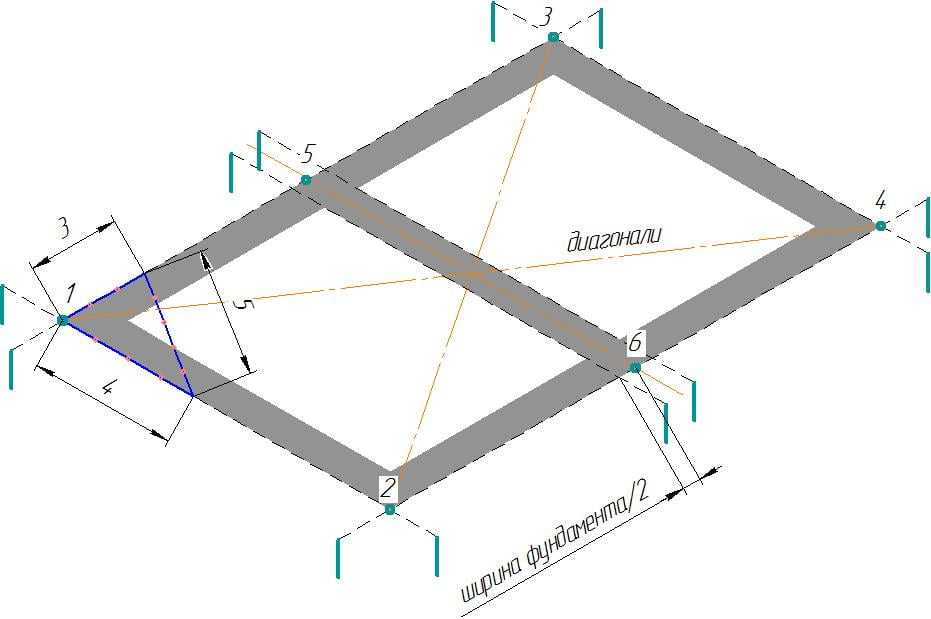

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru

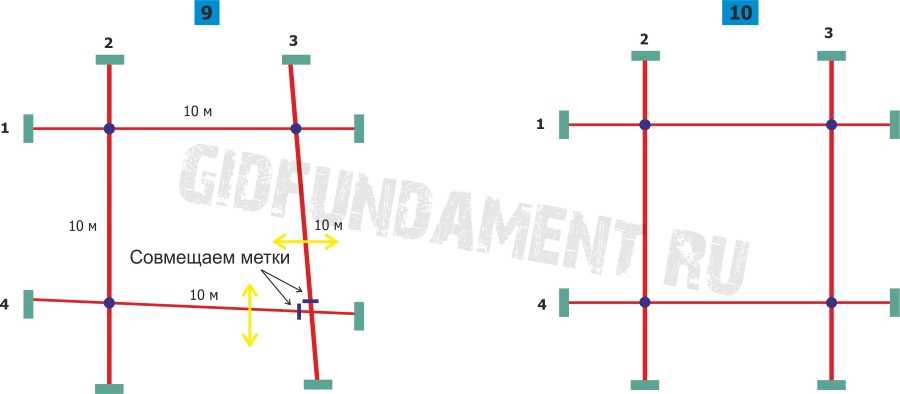

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Наружная разметка и обноска

Расстояние от дома до улицы должно быть не менее 5 м Установив колышки в определенных местах, их оставляют, не меняя расположения, до конца работ. Обноска гарантирует точное восстановление всех определенных точек даже в том случае, если внезапно произойдет обрыв шнура, предназначенного для отметки границ котлована или опалубки.

Разметка под фундамент начинается с привязки. Точками привязки служат существующие на участке постройка (сарай, техническое сооружение), забор или столб освещения. В соответствии с утвержденными правилами расстояние от дома до улицы не должно быть меньше 5 м, а до проезда личного транспорта – 3 м.

Для выполнения разметки потребуется:

• шнурка (не растягивающаяся бечевка);
• колья;
• рулетка.

Продолжая манипуляции, натягивают оставшиеся шнурки и проверяют диагонали. Выполняя все действия, можно сделать разметку фундамента с наружной стороны, но работу нужно продолжать, начиная размечать внутреннюю сторону для фундамента. Подробная инструкция по разметке в этом полезном видео:

Делается это довольно просто, но каждое движение требует внимательности и осторожности, точности и правильности расчетов. Фундамент под дом имеет не только наружную, но и внутреннюю разметку

Для ее проведения потребуется выбрать, какой вид фундамента больше подходит для данного участка, и в соответствии с ним выполнять разметку.

Лента

Точность отметок проверяют нивелиром Особенность ленточного основания заключается в том, что такое основание может быть сооружено в котловане или траншее, при разметке которой необходимо выставить точки для натяжения второго ряда шнурки. Расстояние между первым и вторым рядами должно соответствовать ширине канавы.

С помощью нивелира нужно проверить точность отметок. На определенные участки выставляем колышки, контролируя не только расстояние между ними, но и правильность прямого угла. Размеченный таким образом периметр определяет границы ленты основания.

Разметку продолжают после того, как будут отмечена диагональ фундамента (созданного прямоугольника) и лазерным нивелиром проверен горизонт. Правильно сделать разметку фундамента своими руками поможет пошаговая инструкция.

Так, разметка столбчатого фундамента для дома своими руками занимает не так много времени, если все работы выполняют в соответствии с намеченным планом и правилами.

Чтобы выставленные столбы были расположены правильно, разметку проводят, натянув шнурку по осям опорных конструкций. Расстояние между шнурами должно соответствовать длине между опорами фундамента. Измерив расстояние до очередной точки бурения или обустройства шурфа, используют отвес и отмечают найденную точку. Подробней о том, как самому справиться с разметкой, смотрите в этом видео:

Главное – создать идельно прямой угол

Проще выполнить разметку плитного фундамента она в полной мере соответствует ходу работ по созданию разметки ленточного основания и не всегда требует выполнения внутренней разметки.

Главное, точно создать прямой угол и проверить равенство диагоналей. В противном случае плита фундамента не станет прочным и долговечным сооружением, гарантирующим качественную опору будущему зданию.

Правила проведения работ по сооружению оснований требуют сделать разметку как внутренней, так и наружной стороны любого фундамента.

Любое здание обязательно имеет фундамент. Это опора, которая принимает на себя все действующие нагрузки

Поэтому очень важно, чтобы разметка под фундамент была сделана правильно. Сделать разметку фундамента под дом своими руками можно без соблюдения особой точности, но если будет размечаться плиточное или ленточное основание

При разметке фундамента под дом такого типа очень важно иметь правильно построенный каркас опалубки. Разметка именно под столбчатый фундамент для дома требует высокой точности. Разрешается только минимальная погрешность. Столбик основания монтируется по точкам, поэтому размеченный участок должен иметь правильное выставление всех размеров. Сделать разметку фундамента, если отнестись к этой работе с особой тщательностью, можно и самостоятельно, не обращаясь к профессионалам. Следовательно, разметка фундамента под дом — это несложная процедура, главное соблюдать все рекомендации и требования.

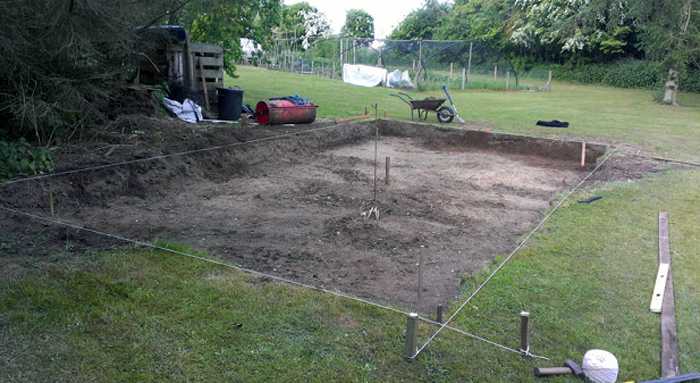

Разбивка фундамента дома

На этапе земляных работ большой точности не нужно. В качестве контура котлована можно использовать ранее закреплённые точки или натянутые оси. Дно выборки делают на полметра шире контура здания и выбирают грунт с учётом его естественного откоса и глубины. Если копается траншея под ленточный фундамент, действуют аналогичным образом, закладывая ширину дна на 20–30 сантиметров больше габарита опорной части. При устройстве столбчатых фундаментов, рекомендуется обозначить для контроля их оси четырьмя колышками, отстоящими от краёв на два метра, так как из-за малой площади основания, дно котлована иногда оказывается вне проектного положения.

Перенос осей на дно котлована.

Завершив этот этап земляных работ, натягивают по меткам обноски шнур и восстанавливают положение осей и угловых точек в местах их пересечения. При скрещивании нитей в горизонтальной плоскости нужно убедиться в том, что они не смещают друг друга. От угловых точек опускается отвес до уровня поверхности и забивается стальной стержень или деревянный колышек. Опустив таким образом все угловые точки, воссоздаётся положение осей на уровне дна котлована, что позволяет приступать к работам по устройству опалубки или монтажу сборных фундаментных блоков.

Краткое описание лазерного нивелира

Нивелир лазерный – это один из приборов, которые относятся к большой группе измерительных средств.

Основное назначение нивелира – определение разности высот одного места на поверхности относительно другого места и построение плоскостей: вертикальных, горизонтальных и любых промежуточных в виде линии – следа лазерного луча. Кроме того такой прибор может строить точечные проекции – давать точку на поверхности.

Чаще всего используются самовыравнивающиеся перекрестные нивелиры, которые строят две перпендикулярные плоскости – горизонтальную и вертикальную. Их можно повернуть и установить в любом направлении. Горизонтальная плоскость постоянно подстраивается элементами автонивелирования.

Основными характеристиками лазерного нивелирования являются:

• точность измерения, профессиональные приборы дают погрешность до 3 мм на 10 м, а бытовые до 0,5 мм на дальности 1 метр;
• дальность измерения: в бытовых до 10 м, профессиональные – 30 м и более;
• число проектируемых плоскостей – обычно две или более и т. п.

Но нивелир – это, прежде всего измерительный инструмент.

Он хорошо поможет вам, только если вы умеете правильно его использовать.

Взяв его во временное пользование, т. е. в аренду, не ждите, что он будет работать сам.

Если вы не знаете, что такое юстировка – не берите прибор в аренду.

Начиная работу с ним, проверьте точность измерений, не сбиты ли настройки, т. е. проверить все описанные в его паспорте характеристики. Все операции по проверке – в описании к прибору.

На разбивке фундамента нет работ, которые нельзя провести без нивелира. Поэтому обычный водяной уровень, правильно использованный, вполне может его заменить. Хотя лазерный нивелир ускоряет и упрощает работу на стройке.

Как выставляется прямой угол

Для построения прямого угла потребуется знание теоремы Пифагора. Основываясь на ней, можно построить прямоугольный треугольник. Для этого следует знать длину двух катетов. В нашем случае можно взять 3 и 4 м. Чтобы высчитать длину гипотенузы, нужно сложить эти цифры и из полученной суммы вычисляем корень.

В итоге находим, что гипотенуза равняется 5 метрам. Теперь надо сделать следующее:

1. Натянуть первую веревку, размечая линию фундамента.
2. Вторую веревку следует расположить так, чтобы угол в точке пересечения был максимально приближенным к 90 градусам.
3. Веревки надо зафиксировать в их точке пересечения.
4. На первой веревке отмечается расстояние 4 метра, а на второй — 3 метра.
5. Отметки на веревках следует соединить рулеткой. Расстояние должно равняться 5 метрам. В противном случае угол в точке пересечения 1 и 2 бечевки не будет прямым. В этом случае надо перемещать 2 бечевку влево или вправо, стараясь добиться длины гипотенузы точно 5 м.
6. На обеих веревках откладываются расстояния, которые соответствуют длине стен будущего дома.
7. Натягивается третья веревка максимально перпендикулярно относительно первой веревки. Третья бечевка скрепляется с первой в месте пересечения.
8. Натягивается четвертая бечевка, которая скрепляется с третьей в месте пересечения. Чтобы углы между бечевками были прямыми, расстояния между точками пересечения должны соответствовать длине стен. Этого можно добиться, перемещая бечевки с метками до полного их совпадения.
9. Следует проверить разметку, измеряя длину диагоналей. Если она одинаковая, следовательно, четырехугольник построен правильно и все его углы являются прямыми.

Проведение работ по разметке на местности

Самую первую точку определяют, исходя из ближайшей линии участка, проведенной ровно. Это может быть граница участка или что-то еще, главное – чтобы линия проходила точно и рядом с начальной точкой разметки. Получив ее, отмечают маркером (в роли него может выступать например большой гвоздь или отрезок арматуры вгоняемый в землю), а колышек вбивают дальше примерно на 50 см. Начинать можно с любой стены, но многие предпочитают с фасада.

После этого отмеряют нужную длину стены и вбивают следующий колышек точно так же, но дальше примерно на 0,5 метра. А саму точку помечают следующим маркером. При этом отмерять расстояние нужно не от колышка, а именно от точки, помеченной маркером, ведь это она показывает истинное положение. Подобным же образом поступают и со следующими 2 точками периметра дома. После проведения 2 линий при помощи транспортира измеряют угол между ними. Он должен быть ровно 90°. Если меньше, линию нужно подправить и провести немного дальше.

Если транспортира нет, это можно исправить при помощи правила «прямоугольного треугольника» из геометрии. Для этого от угла отмеряют по одной линии 3 метра, по другой – 4 м., отмечают эти контрольные точки. Получившиеся точки соединяют (или протягивают рулетку от одной к другой, но нужно следить чтобы не было прогиба веревки), чтобы вышел треугольник. Если в итоге линия получилась равной 5 метров, значит, угол правильный. Если меньше или больше, нужно проводить корректировку. Также измеряются и другие углы после проведения остальных линий.

При разметке следует проверять углы по правилам геометрии

После того, как намечены основные контуры здания, периметр его может быть как прямоугольником, так и параллелограммом. Знание геометрии может пригодиться после того, как основной контур намечен. Для этого нужно провести проверку, проведя диагонали из противоположных углов. Если они равны, все сделано правильно. Если же нет, снова требуется корректировка.

Если фундамент предусматривается как монолитная плита, следует после основного контура добавить еще и разметку всех дополнительных пристроек, которые планируется возводить. Если же основание будет ленточным или каким-то иным, остальные контуры можно добавить и позже. Также вымеряются и линии внутренних помещений.

Если при проведении разметки не используется маркер, а сразу на точки вбиваются колышки, то они потом могут помешать. Чтобы этого не произошло, нужно после проведения основных работ установить специальные контуры, которые называются «обносками». Их соединяют между собой веревкой всегда на одной высоте, соответствующей высоте фундамента. Чтобы не произошло в этом случае ошибки, правильность высоты во всех точках определяют уровнем, или лазерным нивелиром.

Усложненный но точный вариант разметки — колышки с обносками (стульчики) — разметка под ленточный фундамент по его точной ширине для ручной копки.

Когда все линии размечены и разметка произведена, правильность измерений проверена, начинают копать котлован, траншею, или ямы для столбов, в зависимости от типа фундамента.

В любом случае, нанесение разметки на местности под фундамент требует терпения и кропотливости. Эта работа не так сложна технически, как долга и нудна. Спешить при этом не следует – легкомысленность в таком деле просто недопустима, ведь практика показывает, что лучше потратить достаточно времени на разметку и правильное возведение фундамента, чем потратить его еще гораздо больше (и плюс средства), на исправление ошибок.

Как правильно разметить фундамент под гараж

Гараж – относительно простой строительный объект. Если у вас есть удобное место для него, то обязательно постройте домик для любимой машины своими руками. Это продлит жизнь железного коня, значительно повысит вашу самооценку и рейтинг в глазах окружающих.

Залог успешного строительства – качественная разметка фундамента гаража. Способ разметки, который будет описан ниже, применялся еще в Древнем Египте при строительстве пирамид. Для него нужен минимум инструментов, он может быть применен для разметки фундаментов любых садовых построек.

Что нужно для разметки

Для разметки фундамента гаража вам потребуется :

1. Три куска обрезной доски длиной 3-4 метра и одна целая длиной 6 метров. Толщина доски особой роли не играет, но лучше всего – доска сороковка (толщиной 40 мм).
2. Рейка сечением 40 на 40 или 60 на 60 мм для колышков.
3. Что-нибудь тяжелое для заколачивания кольев – кувалда, колун, плотницкий топор.
4. Измерительный инструмент – линейка (не школьная), рулетка 6-10 метров, плотницкий уголок.
5. Пила-ножовка.
6. Маркер или простой карандаш.
7. Штыковая лопата.
8. Шнур, лучше из натурального материала.

А в этой статье рассказывается о том, как построить гараж из шлакоблоков.

Процесс разметки

Теперь приступим к тому, как разметить участок под фундамент гаража. Для этого сначала на выбранном участке местности убираете всю растительность. Срезаете лопатой кочки, убираете камни размером более 10 см и прочий мусор. Размер очищаемого участка делаете немного больше размера гаража, чтобы под ногами ничего не путалось. Для большинства легковых автомобилей размеров дома 6 на 4 метра вполне достаточно.

Примерно сориентируйтесь как будет стоять гараж. В любом понравившемся месте, который будет углом строения, вбейте колышек. Постарайтесь сделать это так, чтобы две его грани были направлены как будущие стены.

Подготовьте имеющиеся куски обрезных досок. с одного края с помощью плотницкого уголка отчеркните линию перпендикулярную длинной стороне, неровный край отпилите ножовкой. На одной доске, начиная от выровненного края, поставьте маркером три хорошо заметные риски. Расстояние между рисками должно быть достаточно большим – сантиметров 30-40. От этого зависит точность измерения. На двух других досках точно таким же образом разметьте 4 и 5 рисок.

Возьмите доски с тремя и четырьмя рисками, положите их на землю обрезанным краем вплотную к граням вбитого колышка, чтобы вчерне повторить направление стен. Теперь используем открытие. сделанное древними египтянами. Берем доску с пятью рисками и кладем ее так, чтобы крайние риски на ней совпали с третьей и четвертой рисками ранее уложенных досок. Для этого надо приложить немного усилий, чуть-чуть сдвигая и перемещая размеченные куски досок. Треугольник, стороны которого равны 3, 4 и 5 является идеально прямым.

Вровень с длинными гранями досок, которые обозначают направления стен, вбиваем еще по одному колышку. После этого берем длинную доску, с помощью рулетки отмечаем на ней длину одной из стен гаража и прикладываем ее к вбитым колышкам. Прикладывать можно как снаружи, так и изнутри. Получаем место еще одного угла гаража. Забиваем там колышек, повторяя его гранями направления будущих стен.

Второй угол размечаем таким же способом, но доску с уже размеченной стороны не двигаем. Третий угол получаем все тем же способом. Четвертый получится уже без разметки.

После этого проверяем результаты своей работы. С помощью шнура измеряем диагонали между внешними гранями вбитых в углы колышков. Они должны быть равны. По внешнему периметру будущего гаража натягиваем шнур и штыком лопаты прорезаем вдоль него дерн. У вас должна получиться аккуратная неглубокая канавка шириной сантиметров 10. После этого колышки и шнуры можно убрать.

Канавка позволит вам безошибочно выкопать шурфы под стулья фундамента, завинтить сваи или выровнять участок и поставить опалубку для ленточного фундамента.

Старайтесь строить все сами. В работе профессиональных строителей нет мистики. Большинство приемов, которые они используют в работе, применялись с незапамятных времен.

А тут статья про фундамент для гаража из пеноблоков.

Особенности разметки фундаментов

Разметку основания ленточного типа под пристройку, гараж осуществляют, руководствуясь вышеизложенными принципами и обращая внимание на следующие моменты. Фундамент выполняется из непрерывных железобетонных лент, вкладываемых в траншею

Ширину опоры выбирают с учетом качества грунта, но она не должна быть тоньше стен. Если здание возводится из кирпича, блоков, то этот показатель выдерживают не менее 0,5 метров, а глубину заложения ниже уровня промерзания почвы.

Возведение подобных конструкций оправдано при наличии прочных грунтов, или когда необходимо обустроить цокольный этаж с подвальным помещением. Разметку и обноску выполняют, руководствуясь общими правилами. Обязательно делая отметки в центральной части для оси стен, ширины самой основы и подушки под нее. А также учитывают значение длины участка, расположение здания на местности и выдерживают следующие расстояния:

• до стен близлежащего строения не меньше 6 м;
• до границ соседского участка – 3 м;
• до объектов санитарно-бытового назначения – 3 м.

Плитные основания считаются самыми надежными и хорошо зарекомендовали себя на заболоченных, торфяных участках с неустойчивым грунтом, поэтому отлично подходят в качестве основания для частного дома.

Этот вид основы является плавающим, поскольку при движении грунта, вызванного замерзанием или оттаиванием почвы, насыщении ее влагой, он словно перемещается по поверхности. Монолитные железобетонные плиты, блоки, принимая на себя основные нагрузки, распределяют их по всей площади соприкосновения. Это предотвращает нарушение конструкции здания.

Требования, предъявляемые к разметке фундамента под дом, практически не отличаются от стандартных. Также определяют углы и, расставив колышки, натягивают веревки. Но перед началом работ необходимы точные данные о каждой из плит – ее ширина, длина, высота. Сложив их, узнают общую площадь всех блоков, которую сравнивают с показаниями основания. Если обнаружились расхождения, то производят перерасчет.

Самый простой вид основания – столбчатый. Такой тип опоры прекрасно подходит в качестве фундамента для бани, легких пристроек, поскольку необычайно прост в возведении. В этом случае по осям здания, на участках с наибольшей нагрузкой, в местах пересечения конструкций строго вертикально устанавливают сваи. Рекомендуемый промежуток 1,5-2 метра. После их соединяют с помощью балок, заполняя пространство между ними щебнем с песком.

Для точности нанесения размеров требуется сооружение обноски. От параметров основы подбирают величину элементов, высоту колышков, которые располагают на одном уровне, а каждую пару досок друг против друга. Прокидывают шнур и отмечают положение углов, несущих стен, ям под сваи. Убрав веревки, в углублениях под опоры выкапывают выемки и, установив их, заливают цементным раствором. Дождавшись схватывания бетона, продолжают строительные работы.
