Реле давления воды для насоса: что это, конструкция прибора, принцип работы + как настроить

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждение перекачивающего оборудования;
• смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

• подвижные элементы разогреваются и повышают температуру смежных узлов;
• большинство деталей подвергается деформации;
• в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки — первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

• Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
• Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
• Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
• Работа гидравлики ведется при пониженном давлении.
• Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

• датчик сухого хода для насоса;
• реле сухого хода для станций или насосов;
• реле давления;
• поплавковый выключатель.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Схема подключения датчика потока воды

Алгоритм, по которому работает данный датчик, следующий:

• вода проталкивает клапан;
• за счет толчка пружина сжимается;
• контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

• компактные габариты;
• простота монтажа;
• быстрота реакции на отключение.

Мини АКН

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Преимуществами прибора являются:

• минимальное энергопотребление;
• небольшие параметры;
• комплексная защита от экстремальных режимов;
• высокая степень надежности;
• простота установки.

Работа без установленной защиты

В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:

• отбор жидкости осуществляется из источника, в котором постоянно есть вода;
• проводится непосредственный визуальный контроль за уровнем жидкости;
• высокий показатель дебета в скважине.

Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.

Лучшие производители

Для того, чтобы приобрести стоящий товар, покупайте его у лучших производителей. С некоторыми из них стоит познакомиться поближе.

Condor

Немецкая компания, основанная в конце XIX века. Начинала с производства центрифуг и доильных аппаратов. Позднее наладила производство насосного оборудования.

Сегодня это ведущий мировой производитель приборов электронного управления насосным и компрессорным оборудованием в системах обеспечения водой и сжатым воздухом. Популярность моделей РД, датчиков и блоков управления Condor Werce не нуждается в доказательствах. Среди ее постоянных заказчиков такие известные производители, как Atlas Copco, Ingersoll Rand и др.

Italtecnica

Итальянская корпорация, известна с 1982 года. Повышенным спросом пользуются ее популярные модели РД, защиты от сухого хода, поплавковых выключателей, частотных преобразователей и прочих элементов автоматики и управления для инженерных сетей.

Grundfos

Знаменитый и один из крупнейших мировых производителей насосного оборудования. Компания образована в 1945 году. Страна бренда – Дания. Представительства и дочерние предприятия в более чем 50 странах. Среди новинок – насосная станция CMBE. Ее «изюминка» – встроенный частотный преобразователь. Устройство стабильно поддерживает заданный параметр независимо от количества точек разбора воды и без гидроаккумулятора.

WWQ

Aquario

Итальянский производитель качественного насосного оборудования средней ценовой категории и элементов автоматики для бытовой эксплуатации. Производство в России.

Danfoss

Международная компания – лидер в производстве и продажах автоматических компонентов для управления системами водоснабжения, теплового оборудования. Образована в 1932 году. Дочерние предприятия в сотне стран по всему миру. Головной офис в Дании. Устройства Danfoss отличаются высочайшим качеством и стоят недешево. Чаще всего используются при строительстве промышленных предприятий и офисных зданий крупных компаний.

Джилекс

Российский производитель насосного оборудования и компонентов автоматики. Компания образована в конце прошлого века. Выпускает недорогие изделия приемлемого качества. Производство в Подольске (Московская область).

Unipamp

Российский производитель насосного оборудования и блоков управления. Популярностью пользуются аппараты с микропроцессорным управлением. Одним из основных поставщиков компании является концерн Italtecnica. Предприятие имеет собственную производственную базу. Цели компании – производства оборудования высокого качества по доступным ценам.

Вихрь

Российский производитель насосного оборудования с производством в Китае. Продукция известна еще со времен СССР. Помпы производились в Самаре (бывший Куйбышев). В настоящее время производство перенесено в Китай, однако компания постоянно контролирует качество продукции.

Какой фирмы аппарат лучше купить, решать вам. В любом случае стоит спросить совета у опытных пользователей.

Как работает автоматика и защитные механизмы

Автоматика регулирует функционирование поверхностного и погружного электрического насоса. При его включении происходит отключение цепи питания в приборах, которые реагируют на любые изменения в подаче жидкости. Размыкание осуществляется при помощи контактов или усиленных радиодеталей для этой воды под большим напором.

Насосная станция в скважине.

Управление насосом по давлению

Реле для погружного насоса монтируют на водоподающую магистраль. Она крепится на штуцер, который располагается на гидравлическом аккумуляторе. Реле — это главный управляющий элемент. Его устанавливают во все системы подачи воды.

Оно помогает остановить поступление электричества, если повышается показатель давления в системе до верхней отметки. Мембрана смещается, потому что на нее давит жидкость. Механизм размыкает внутренние контакты. В корпусе предусмотрены регулировочные винты, которые можно настроить, выставить предельное значение давления внутри системы.

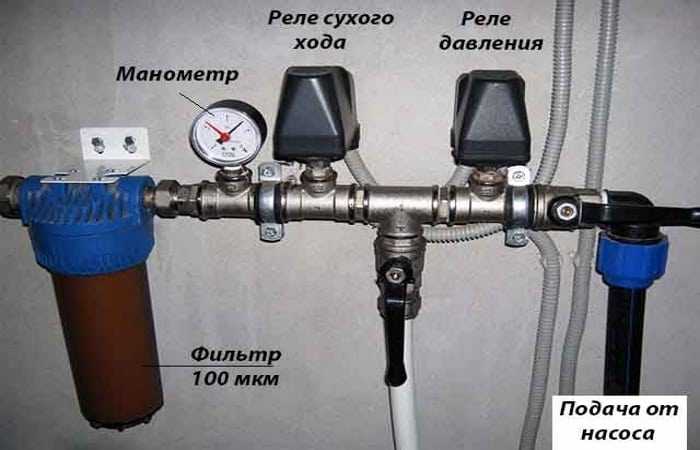

Реле давления с защитой от работы на сухую

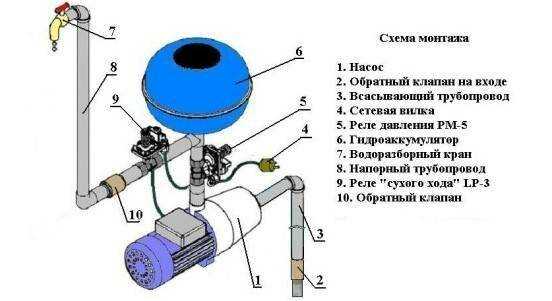

Принцип подключения реле давления с защитой от работы на сухую.

Помпа защищается от поломок при помощи реле, который отвечает за работу холостого хода. Этот автоматический элемент устанавливается рядом с другими узлами. Электрический прибор разрывает цепь подачи энергии в момент снижения напора внутри системы до максимального значения.

Задать границы срабатывания автоматики можно при помощи регулировочных винтов. Они находятся под крышкой. Для подключения проводов используют разъемы.

Разновидности поплавковых механизмов

Поплавковые механизмы применяются в качестве отдельных деталей или встроенных в систему водоснабжения. Они замыкают или размыкают контакты во время изменения положения поплавковой головки.

Внутри есть шар, который давит на рычаг и контакты. Когда жидкость поступает в емкость, то отключается подача электричества, если достигнута верхняя граница. Поплавок не защищает насос, а предотвращает затопление дома.

Контролирование работы по уровню воды

Поплавок выключатель для насоса.

Когда в скважине снижается уровень воды, то помпа выходит из строя. Водяное охлаждение обмотки в двигателе отсутствует, если не предусмотрены датчики. Производители изготавливают погружные насосы, которые отключаются при отсутствии воды в скважине.

Электрические насосы с поплавковыми выключателями применяют исключительно в колодцах. В скважинном канале нет свободного места. Поплавок — это просто устройство, которое включает в себя металлический шар и рычаг.

Он замыкает контакты при отсутствии воды в системе прерывает поступление напряжения на обмотку электрического двигателя.

Пресс контроль

Это устройство управляет насосом. На его работу влияет уровень жидкости в трубопроводе. Пресс-контроль — намагниченный лепесток, который находится в воде. Когда жидкая среда проходит свободно, он располагается в приподнятом состоянии. При понижении уровня воды шторка опускается и происходит размыкание контактов геркона.

Популярные производители и цены

Согласно отзывам потребителей, на сегодняшний день большей популярностью пользуется реле датской компании Danfoss, его диапазон давлений составляет 0,2-8 бар. Стоимость такого оборудование около 3000 рублей. Устройство от немецкого производителя Grundfos с аналогичными характеристиками стоит уже 4500 рублей. Итальянское оборудование Italtecnica со стандартными настройками обойдется примерно в 500 рублей.

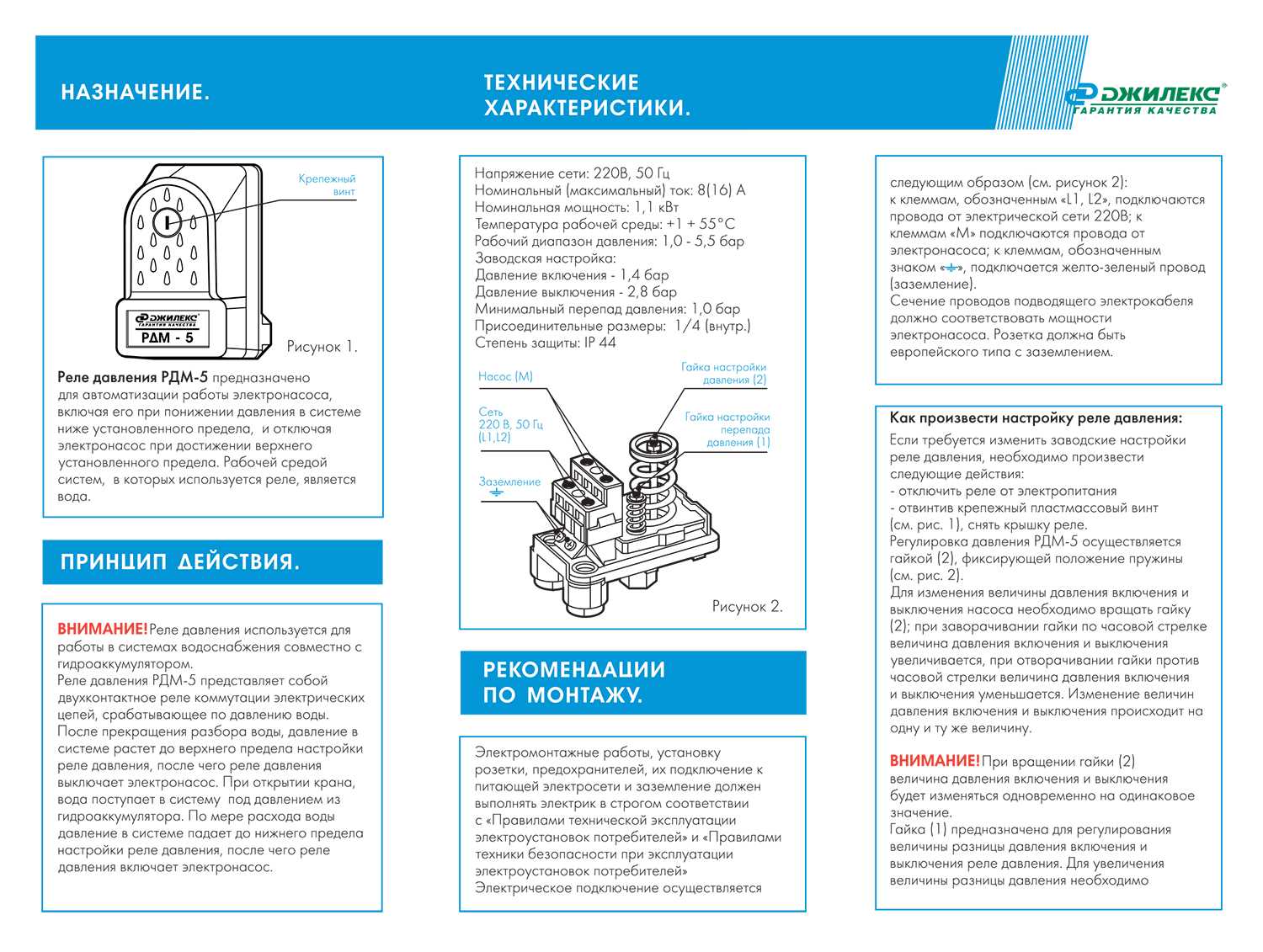

Отечественные устройства фирмы «Джилекс» практически идентичны итальянским, однако их стоимость около 300 рублей. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Устройство и принцип работы

По принципу действия различают контроллеры, управляющие насосом по давлению или по потоку:

1. Механический датчик состоит из диафрагмы, системы механизмов и рычагов, которые включают или выключают насос при отклонении мембраны за верхнюю или нижнюю границы установленного диапазона. По тому же принципу работают электронные, стрелочные датчики и блоки управления, различаются типом сигнала, который формирует устройство.

2. Датчики, управляющие насосным оборудованием по потоку, поддерживают примерно постоянное давление при равномерном заборе воды. Когда все краны закрыты, насос качает воду до максимальной точки давления и отключается. Гидроаккумулятор часто входит в комплект блока управления водозабором по потоку, в этом случае он имеет небольшой объем (0,2-0,6 л) для гашения гидроудара без накопления. Для датчика с управлением по потоку внимательно рассчитывают мощность водозаборного оборудования, чтобы не создавать избыточного давления в баке или ставят редуктор, чтобы уберечь систему от предельного напора.
3. При прекращении подачи воды для сохранения работоспособности водозаборного оборудования удобно иметь датчик сухого хода с противоположным принципом действия. Устройство выключит насос, как только напор воды в системе упадет ниже заданного давления. Имеет кнопку или рычажок сброса для принудительного запуска.

Подключение высокочастотного преобразователя намного улучшает управляемость.

Инвертор изменяет:

• частоту тока, подаваемого на двигатель насоса,
• балансирует вращение,
• качает тот объем воды, который потребляется в данный момент.

Датчик следит за показателями системы. Автоматика постоянно поддерживает заданный уровень давления, который можно регулировать.

Критерии выбор

Конкретная модель прибора выбирается исходя из конструктивных особенностей, авторитета производителя и технических параметров устройства.

По конструкции

Для монтажа у реле всех видов предусмотрены накидные гайки или штуцеры со внутренней, реже — с наружной резьбой.

Накидные гайки удобнее при монтаже. Герметичность в случае применения гаек обеспечивает прокладка.

В паспорте на прибор указывается тип присоединения. Например, накидная (вращающаяся) гайка, размер — 1/2″ (или 1/4″, или 3/8″).

При выборе реле необходимо обратить внимание на тип и размер соединения. При необходимости установить переходник

В состав электронных и стрелочных детекторов давления входит манометр. Со стрелочного прибора данные считывать удобнее, привычнее. Это значимые особенности конструкции, которые учитываются при выборе устройства.

По производителю

К известным, авторитетным фирмам-изготовителям можно отнести:

1. Condor werke;
2. Акваконтроль;
3. Grundfos;
4. Italtecnica.

Изделия последней фирмы выделяются высокой ценой.

По техническим параметрам

При выборе по техническим параметрам необходимо вспомнить, что реле управляет насосами разной мощности.

Распространенные модели приборов рассчитаны на максимальную мощность 1—1.5 кВт.

В паспорте на реле часто указывается не мощность, а максимальный ток коммутации.

Диапазон регулируемого давления у различных моделей отличается мало. Обычно составляет 1—5 бар.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле – это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

• Уплотнители резьбовых соединений водопроводных труб – выбираем лучший
• Используем нить в качестве уплотнителя резьбовых соединений

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать – плохо. Будет течь. Много – не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится – хорошо. Нет – потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем

Первый признак, что все хорошо – это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит – то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо – это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит – то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

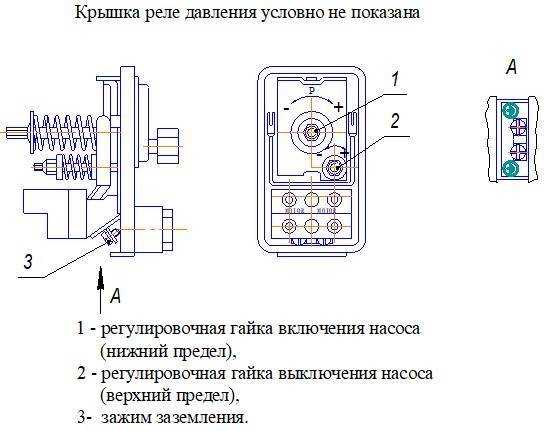

Конструкция реле давления

На фото представлена конструкция устройства.Ее основные элементы:

• 1 и 2 – регуляторы пружин.
• 3 – основание прибора.
• 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
• 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.

К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров. Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом. Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

• Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
• Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
• Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
• При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
• Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
• Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
• Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

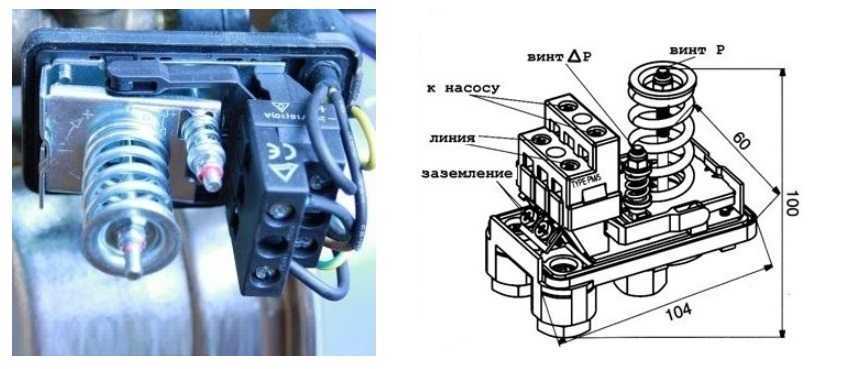

Электрическое подключение реле

• Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
• При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
• Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
• При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
• При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления. Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
• При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
• При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
• Регулировка реле давления насосного оборудования основана на этом принципе.

Пружины для регулировки давления

Принцип работы и устройство

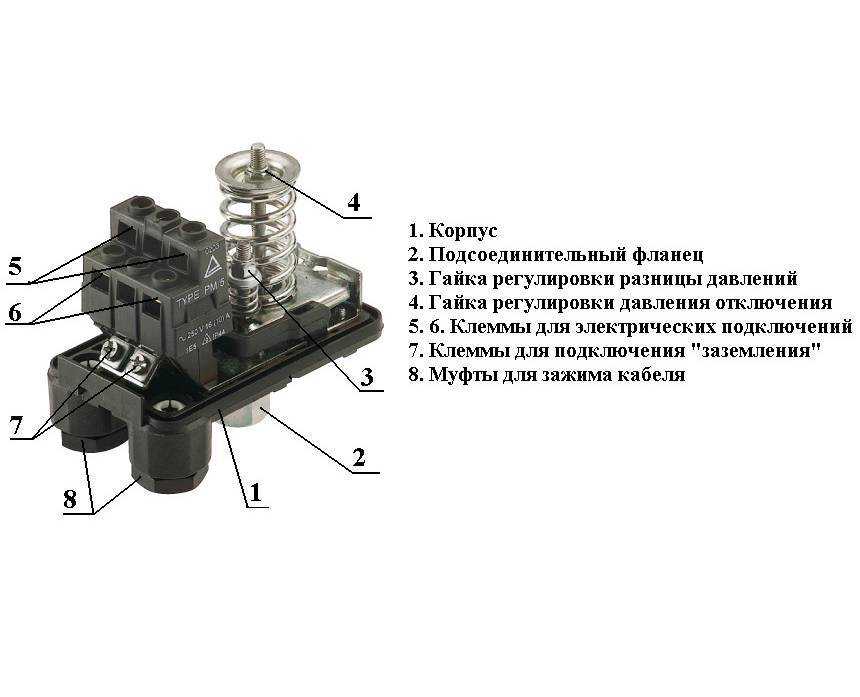

Устройство реле давления

Реле давления было изобретено в начале прошлого века. До сегодняшнего дня его конструктивная схема мало изменилась, не поменялся и принцип работы.

Датчик состоит из таких элементов:

• контактный блок;
• пружина, регулирующая разницу давления (нижнего порога);
• большие пружины рабочего давления (верхнего порога);
• место подключения электрических проводов;
• вход для подключения манометра и предохранительного клапана;
• отверстие для мембраны;
• кнопка вкл/выкл;
• пластиковый или металлический корпус.

При некоторых поломках требуется заменить реле давления, так как ремонтировать его нецелесообразно или дорого. Для этого нужно знать, как подобрать подходящее устройство, потому что производители не всегда поставляют детали под нужную модель. Политика направлена на то, чтобы люди покупали новый насос, а не ремонтировали старый.

Чтобы подобрать прибор, нужно знать его тип, функционал и рабочее давление – инструкцию к насосной станции желательно не терять. Есть реле для водозаборных устройств, воздуха и контроля перекачки химических веществ. Насосная бытовая станция обычно работает с чистой водой, реже с канализационными стоками или грязной жидкостью.

Наличие защиты от перегрева электродвигателя может входить в схему реле, но такой тип будет стоить дороже. Если есть возможность, лучше купить прибор с защитой, так как сама насосная станция стоит намного дороже.

Бывает однофазное или трехфазное реле. Они используются в насосных станциях для защиты от сухого хода. Это своеобразный датчик, который реагирует на коэффициент мощности, вырабатываемый оборудованием. При низких показателях устройство отключает насос. Это дополнительная функция, наличие которой делает прибор дороже.

Чтобы присоединить новое реле к насосу, нужно знать размер фланца. Он может обозначаться следующими цифрами: ¼, ½, 3/8.

На некоторых приборах есть механическая кнопка пуска. Она предназначена для принудительного включения или выключения датчика давления. Среди остальных дополнительных функций – клапан разгрузки и шкала настройки.

Проверка устройства

Для корректной работы прибора рекомендуется проводить периодические осмотры. В первую очередь это связано с проверкой пружин, поскольку именно от них зависит работоспособность механизма. Как правило, во многих моделях они устанавливаются разных диаметров. Однако есть модели, где пружины абсолютно идентичны. Для проверки их следует снять и с этой целью нужно открутить две гайки.

Далее пружины проверяются на целостность и фиксируются заново как можно прочнее. После этого можно перейти к осмотру фильтров. Если они загрязнены, их следует полностью прочистить. В последнюю очередь реле проверяется на давление в системе, для этих целей специалисты используют манометры.

Подключение скважинного насоса без вспомогательного оборудования

Способ подсоединения устройства без дополнительного оборудования допускает его краткосрочную работу под строгим контролем пользователя. Такая схема подключения скважинного насоса объясняет сам принцип запуска агрегата и не может служить эталоном для постоянного применения.

Последовательность действий:

1. Перед сборкой конструкции необходимо проверить работу электродвигателя. Для этого на 10 секунд подсоединить его к сети и убедиться в отсутствии посторонних звуков.
2. Низ обсадной трубы оборудовать фильтром грубой очистки.
3. Через проушины в корпусе с помощью стального троса присоединить механизм к фланцу оголовка.
4. На всасывающий трубопровод с расстоянием 1-7 м от насоса установить обратный клапан.
5. Подсоединить питающий кабель.
6. Аккуратно, без рывков опустить устройство в скважину до касания с грунтом. Затем плавно поднять на высоту 1 м от дна выработки и зафиксировать.
7. Включить прибор в штепсельную розетку, соединенную с шиной заземления дома.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку.

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений.

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов.

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.
