Прокладка кабеля, монтаж подрозетников и розеток

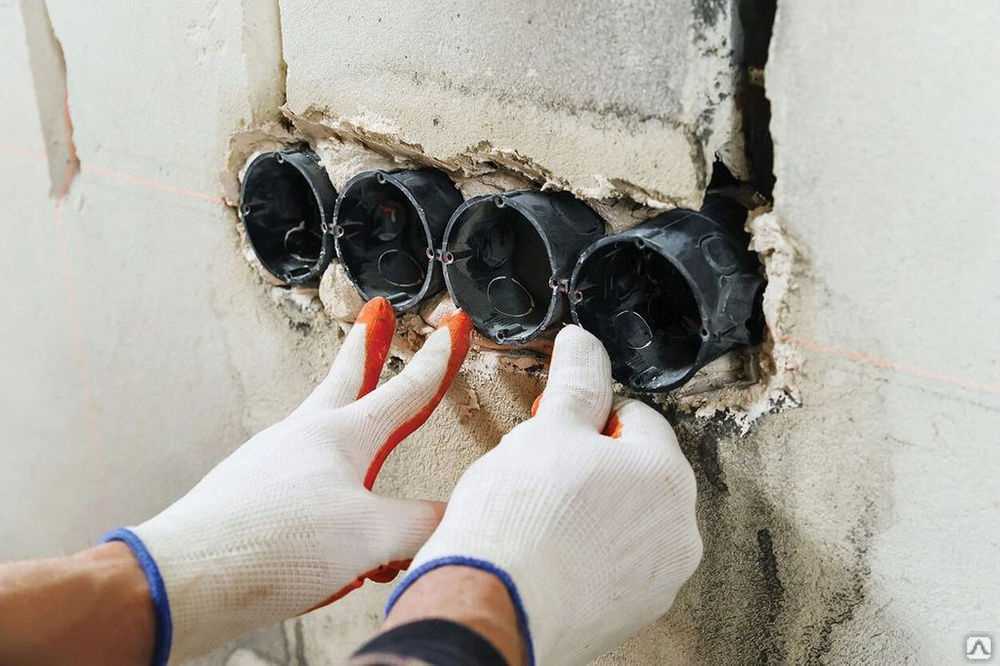

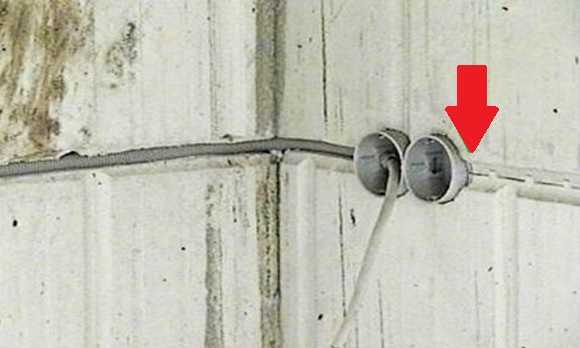

Следующим шагом является вмазывание подрозетников с помощью гипса или алебастра, по разметочным линиям нужно выставить подрозетник по горизонту, а также по отношению плоскости стены, предварительно сделав отверстие в подрозетнике, в которое после застывания раствора прокладываться кабель, заранее проложенный в штробе.
При чем, не будет являться ошибкой, если подрозетник будет немного углублен на 1-2 мм, а вот выход его за плоскость стены крайне не допустимо. Проложенный кабель временно фиксируются с помощью дюбель хомутов или точечным наложением раствором алебастра и только после проверки проложенной линии его можно окончательно заштукатурить.
Чистовой монтаж розетки делается после проведения отделочных работ, (кроме случая переноса открытым способом с помощью кабель-канала, при котором применяется накладные розетки), после чего производят расключение и установку одной или нескольких групп розеток.
Необычные варианты украшения проводов
Для того, чтобы скрыть от глаз проводку, необязательно ломать стены и потолки, покупать панели или декоративные коробы.
Если использовать фантазию, то шнуры можно красиво расположить на стене.
Для примера – несколько оригинальных решений.
Как украсить на стене от антенны или тюнера
Если подойти к маскировке творчески, то провода могут стать необычным элементом декора. Они способны оживить обстановку или интерьер в целом. Для этого достаточно приобрести специальные зажимы, которые выполняются в различных формах. Например, сконструировать из шнура подобие ветви дерева, используя зажимы в виде листочков.
Если стена голая, а провод достаточно длинный, то на стене сделать рисунок. Изобразить машину, городской пейзаж, автомобильную дорогу или забор. Специальные наклейки для стены разбавят конструкцию, придадут ей завершенности.
Как закрыть на стене
Закрыть проводку можно с помощью различных декоративных элементов для стены: фотообои, картины. Оригинально и красиво будет смотреться книжная полка, за которой протянут шнур. С помощью дизайнерских приемов возможно оригинально задекорировать стену:
- Стиль лофт дополнят кабель-каналы, которые оформлены в виде кирпичиков.
- Классический интерьер предполагает отделку из древесины. Панели и дополнительные элементы из дерева будут не лишними.
- В помещении в стиле хай-тек уместно будут смотреться провода в виде труб, закрепленных за счет гвоздей или шурупов.
Как спрятать распределительную коробку на стене
Так как к распаячной коробке должен быть свободный доступ, то полностью закрывать ее нельзя. Но есть оригинальные решения, которые сделают ее элементом декора:
- на крышку повесить декоративную тарелку, плакат или небольшую картину;
- заменить стандартную коробку на декоративную, которые можно купить в любом магазине электрики;
- оформить крышку наклейками, предназначенными для украшения розеток и выключателей.
Как спрятать провода на стене красиво от навесных лампочек
Сейчас популярно точечное освещение в квартирах, но от навесных лампочек тянутся длинные шнуры, портящие вид помещения.
Маскируют их с помощью специальный панелей, которые продаются в любых строительных магазинах. Они могут быть разных цветов и форм, поэтому несложно подобрать подходящий стиль.
Если провод длинный, то используя специальные крепления, создают оригинальные рисунки на потолке или стене. Украшаются дополнительными аксессуарами и наклейками.
Когда имеет смысл проштробить ячейки на стене или потолке
Штробление стены или потолка понадобится в следующих случаях:
- Чтобы проложить тянущиеся через всю квартиру длинные шнуры и кабели, которые не представляется возможным обыграть.
- Если в квартире слишком много электрических устройств.
- В целях безопасности. Дети и домашние животные могут добраться до шнуров, даже скрытых за панелями и наклейками.
- Категорическое отрицание присутствия элементов проводки в интерьере.
Современная квартира состоит из множества коммуникаций, где одно из первых мест занимает электропроводка. Она связывает не только источники света, но и всю технику и цифровые устройства.
Обилие шнуров создает не слишком приятный вид, а если в квартире есть дети, то это она представляет еще и опасность. Во избежание неприятностей, стоит еще при планировке ремонта задуматься о том, как скрыть провода. Помимо внутренней маскировки, часто применяют и внешнюю. Современный рынок предлагает обширный выбор различных элементов и аксессуаров для этих целей.
Планировка проводки
Стандарты размещения
Итак, мы приступаем к разводке проводов по помещению. На какие нормативы нам следует ориентироваться, выбирая расположение розеток?
На самом деле единого стандарта в размещении данных элементов нет, и чаще всего их устанавливают на месте старых подрозетников, вмурованных в стены дома и капитальные перегородки.
Но если есть возможность выбора, то все же лучше придерживаться достаточно простых рекомендаций:
При прокладке скрытой в стенах проводки розетки монтируются на высоте либо 90 см, либо 30 см от уровня напольного покрытия
Первый вариант является традиционным для отечественного строительства, второй относится к «евростандарту».
Отдельно стоит уделить внимание розеткам над столешницами. Их следует устанавливать таким образом, чтобы поверхность стола не перекрывала контакты и давала возможность беспрепятственно использовать устройство
Это же касается точек электропитания над столами в кабинете и детской.
Также не лишним будет предусмотреть вывод проводов для подключения компьютера или телевизора. Современные модели этих устройств отличаются достаточно высоким уровнем энергопотребления, а потому надеяться, что хватит обычного «тройника», не стоит.
Напольные электроприборы и стационарную электронику удобнее всего включать в розетки в плинтусах. Нижнее размещение позволяет существенно сэкономить место в квартире и минимизировать объем работ по штроблению стен для закладки скрытых кабель-каналов.
Таким образом, мы видим, что источники электричества в квартире могут размещаться в самых разных местах. Более того, единственно правильного варианта нет, и оптимальным выбором будет комбинация точек с высоким и низким размещением розеток.
Зачем нужны розетки, установленные у пола?
И все же, предметом обсуждения в нашей статье является именно плинтус с розетками. В жилищном строительстве такая конструкция получила распространение сравнительно недавно, и потому многие не принимают ее в расчет, планируя систему электроснабжения дома или квартиры.
Обратите внимание! В промышленности розетки в плинтусе — вполне обычное явление. Связано это с тем, что именно в промышленных помещениях широко применяются электротехнические короба, в которых размещается большое количество кабелей
Установить на такой короб подрозетник – вполне очевидное инженерно-техническое решение.
Плинтусная розетка: типовая промышленная модификация
Как следует из названия, розетка в плинтусе применяется тогда, когда проводка проходит по кабель-каналу в техническом или декоративном пластиковом коробе:
- Чаще всего данная технология используется при расширении сети электропроводки. Если вы делаете косметический ремонт в доме старой постройки, и не хотите вскрывать стены, то новые провода для бытовой техники, не предусмотренные предыдущей схемой электроснабжения, стоит проложить именно так.
- Также прокладка проводки и размещение установочных коробок в плинтусах оправданы в ряде других случаев. Например, если перестановка мебели приводит к ситуации, когда для подключения бытовой техники и электроники необходимо тянуть кабель практически через всю квартиру.

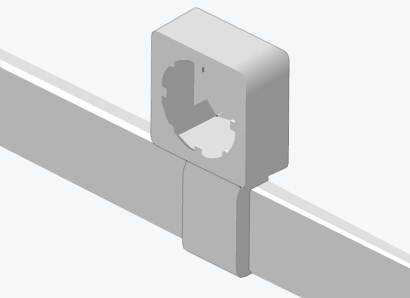

Вариант установочной коробки
Отдельно стоит упомянуть и о телефонных и сетевых шнурах: для них встраивание розетки в плинтус является чуть ли не единственным приемлемым решением.
Обратите внимание! Последняя рекомендация особенно актуальна для собаководов. Если не хотите, придя домой, получить «в подарок» кусочки кабеля — прячьте его в плинтус и выводите в отдельный подрозетник
Преимущества и недостатки такого решения
Установка подрозетников на плинтуса имеет ряд плюсов:
- Во-первых, как мы отметили выше, так можно проложить проводку в тех уголках квартиры, где ранее она не была предусмотрена.
- Во-вторых, низкое размещение делает розетки практически незаметными, и потому является предпочтительным с точки зрения дизайна. Также следует отметить, что современная промышленность выпускает плинтусные подрозетники в самых разных формах и окрасках, а потому подобрать вариант, гармонирующий со стилем и цветовой гаммой помещения, можно практически всегда.

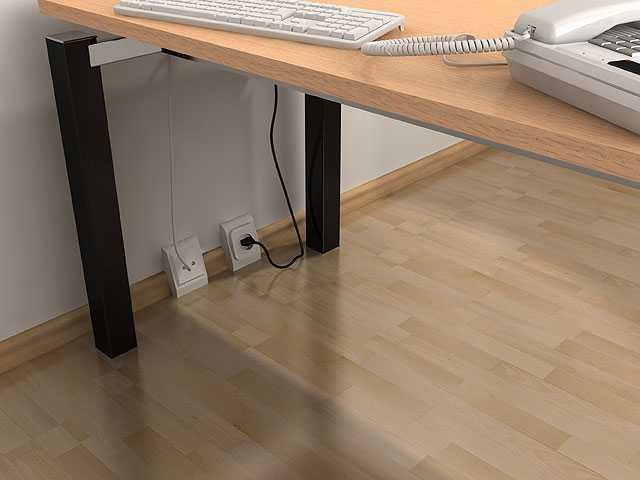

Внешний вид устройства гармонирует с дизайном помещения
В-третьих, при такой установке подключенные провода не свисают вдоль стены, а это обеспечивает значительно больший уровень безопасности.
Что касается минусов, то главным является риск попадания жидкости на контакты при влажной уборке. Выходом из ситуации является покупка и установка моделей, которые снабжаются специальными защитными шторками. Такие шторки надежно закрывают отверстия в розетке, и риск замыкания снижается до минимума.
Технические характеристики
Розетки на плинтус обладают следующими характеристиками:
- Для установки коробки вам потребуются подрозетники для плинтуса и сама розетка. Подрозетник представляет собой короб с переходником внизу.
Мульти розетка удобна в быту
Основными компонентами при производстве являются поливинилхлорид и ламинированная пленка. При этом пленка имеет возможность имитировать любую текстуру, будь то дерево, камень и прочее. Подрозетник изготовлен из более жесткого материала, это позволяет обеспечить надежную фиксацию при установке.
Существует два типа подрозетника – напольный и настенный. При этом крепление настенного варианта происходит на стену и плинтус, пола он не касается.
Конструкция коробки изготавливается универсальной, вы сможете расположить там электрическую розетку, сетевой кабель, антенну и прочее.
Рекомендуется приобретать коробку и плинтус у одного производителя.
Оценка решения
Первый и главный вопрос: что лучше — скрытая проводка в штробах, или номинально открытая в плинтусе с кабель-каналом?
Расходы
При монтаже проводки, штробление стен — отдельный пункт в смете. Погонный метр штробы стоит от 100 до 200 рублей в зависимости от материала стен: более простой в обработке газобетон оценивается дешевле, прочный керамический кирпич — дороже.
Штробление стен: долго, пыльно, дорого
Плинтус из поливинилхлорида с кабель-каналом стоит в Севастополе, где живет автор этих строк, от 70 рублей за планку длиной 2,5 метра. При этом его цена практически равна стоимости планки плинтуса без короба для проводов, который в любом случае используется для отделки примыкания стены к полу.
Автор должен признаться в некоторой предвзятости: разводка электричества в плинтусе кажется ему исключительно практичной и удобной. Именно таким образом она была выполнена во всех помещениях, до которых добрался «Его Величество Ремонт». Тем не менее, попробуем соблюсти хотя бы видимость объективности, и постараемся взвесить доводы «за» и «против».
Восторг и обожание
Проводка электрики в плинтусном коробе требует минимального количества пыльных работ. Его крепление дюбель-шурупами на порядок проще штробления стен, и не сопровождается чудовищным количеством грязи в доме или квартире;
Монтаж плинтуса с проводкой занимает гораздо меньше времени, чем прокладка проводов в штробах
Висящие провода? Не, не слышали
Ложка дегтя
При всей симпатии к плинтусной разводке электричества, автор должен признать, что у нее есть несколько довольно серьезных недостатков.
- Теплоотвод при укладке провода (тем более — нескольких проводов) в плинтус заметно хуже, чем при скрытом монтаже проводки в штробах;
- Уложить в кабель-канал плинтуса несколько трехжильных проводов с сечением каждой жилы в 2,5 мм2 довольно проблематично. В штробу — куда проще;
Перегрузка проводки грозит коротким замыканиям и пожаром
- Найти в продаже розетки с установкой на плинтус… Скажем вежливо, задача нетривиальная. По крайней мере, в Севастополе, где живет автор. Подключение к скрытой в плинтусе проводке обычной настенной розетки возможно, но требует того самого штробления, которого мы хотели избежать (в случае скрытого монтажа) или выполняется путем несколько «колхозной» подрезки плинтуса (при установке наружной розетки);
- Плинтус волей-неволей придется монтировать по всему периметру комнаты. В том числе там, где он помешает установке мебели вплотную к стенке;
- Проводка должна будет огибать дверные проемы. Ее придется укладывать под наличник по периметру дверной коробки или… да-да, в те самые ненавистные штробы.
На фото проводка огибает дверной проем по закрепленному рядом с наличником кабель-каналу
https://youtube.com/watch?v=2Dc3LcS2csQ
Это интересно: Провод ПВ-1 — технические характеристики, назначение, таблица сечений
Подрозетники для бетона, кирпича и камня

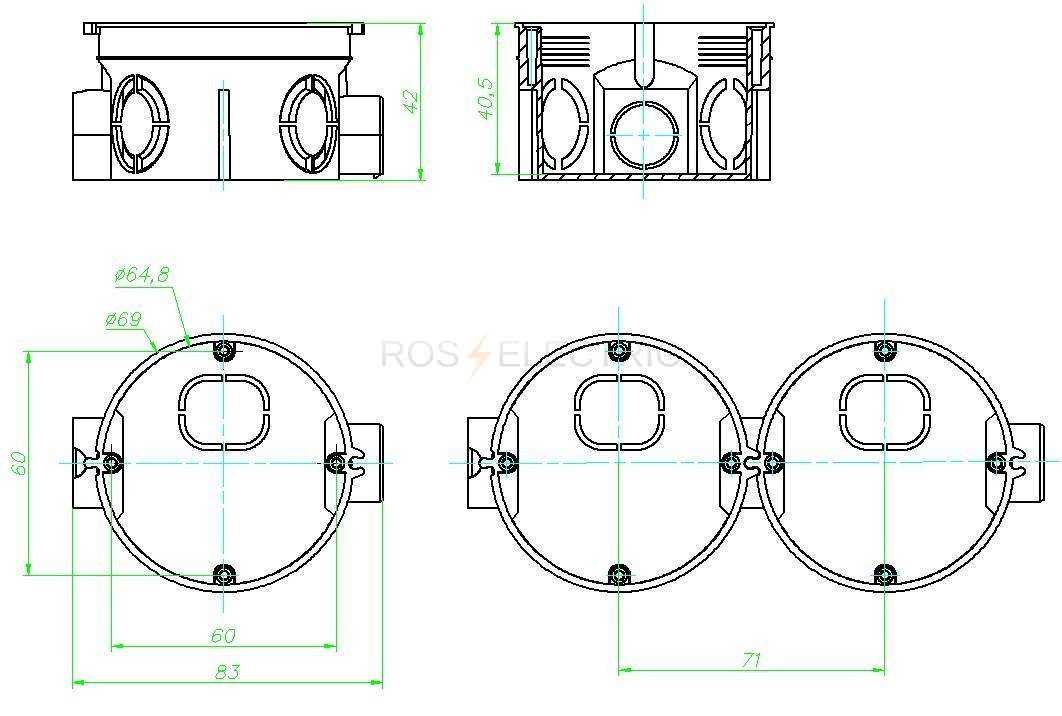

При организации розеточной сети в каменных или бетонных стенах, вопрос: «какие подрозетники лучше?» не возникает. Все коробки выполнены из пластика, и они монтируются на быстросохнущие смеси (гипс, алебастр). Требований по форме, глубине и конструктивному исполнению нет. Но существует один общепринятый стандарт: диаметр подрозетника для бетона составляет 68 мм.
Это связано с тем, что при отливке стандартных панелей для стен, в них уже есть каналы для силового кабеля и углубления под розетки соответствующего диаметра.
Точнее сказать, стандарт работает наоборот: диаметр для посадочных коробочек розеток и выключателей существует вне зависимости от материала стен. Просто к нему привязаны строительные нормы и правила.

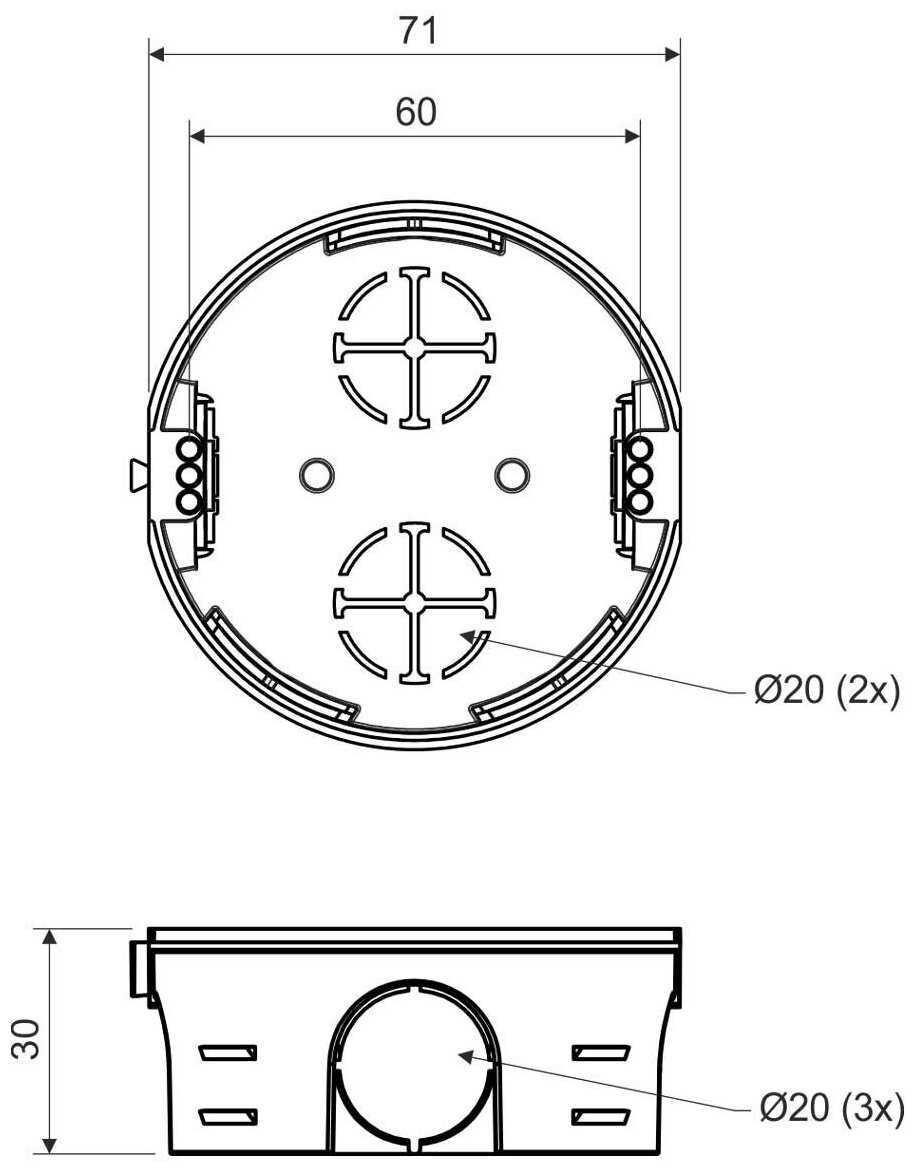

Стандартная глубина подрозетника для бетона составляет 41–45 мм. Этого достаточно для монтажа любых видов розеток или выключателей.
Почему выбран такой размер? Во-первых, минимальная толщина перегородок в помещении (не путать с несущими стенами) составляет 80–100 мм. Розетки на внутренних стенах часто проектируются на одном уровне, с двух сторон стены, и с общим силовым кабелем. Чтобы посадочные коробочки помещались, их общая глубина не может быть больше 90 мм.
При установке в несущих стенах такого ограничения нет, поэтому можно устанавливать не только стандартные, но и глубокие подрозетники.
Плинтусные розетки: монтаж распределительной коробки
Для того чтобы розетки в плинтусах стали в вашем доме реальностью, вам потребуется позаботиться в доме о такой вещи, как распределительная коробка. В нее проводится электричество непосредственно из щита, после чего оно распределяется и ведется по плинтусам в любые уголки дома, где впоследствии можно сделать розетки.
При монтаже коробки следует учесть ряд нюансов:
Для монтажа вам потребуются подрозетники
Это специальные боксы, которые распределяют провода и пускают их в розетки.
Материал коробки должен быть максимально твердый и жесткий – это важно для фиксации при монтаже.
Коробку и розетки лучше приобрести от одного и того же производителя. В этом случае они будут максимально удобно сочетаться.
Качественная и универсальная коробка позволяет распределять провода как электрической сети, так и другую проводку в доме
Например телефонный кабель или провод от ТВ/Интернета.
Для чего это нужно

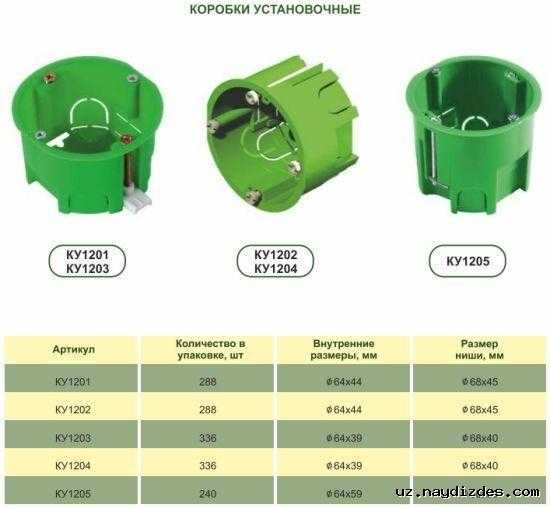

- Устанавливается розетка для телевизионного кабеля, или Ethernet. В этом случае, подводящий внутренний провод должен изгибаться по достаточно большому радиусу. Стандартной глубины не хватает, применяется увеличенная посадочная глубина: 61 мм

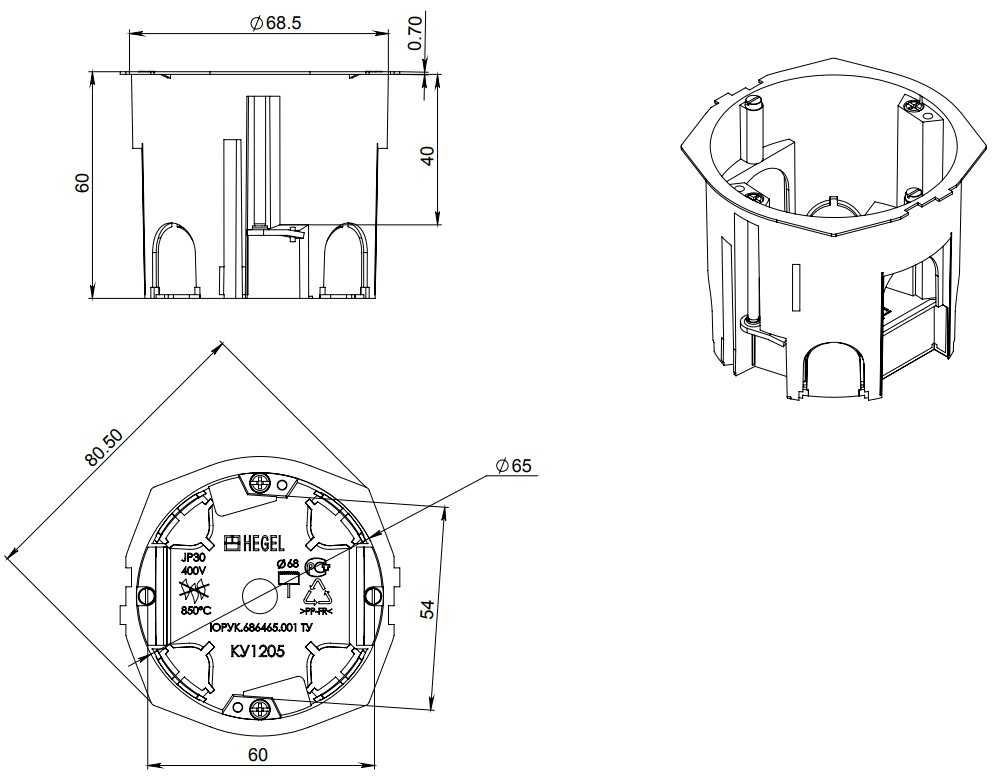

- В подрозетнике монтируется некая электронная схема, которая располагается в дополнительном объеме. Либо используется нестандартный модуль розетки или выключателя. Для этого нужен простой удлиненный корпус.
«Лишних» 15–20 мм обычно хватает для размещения дополнительных модулей.
- Еще один вариант использования глубоких подрозетников — двойное назначение коробки. Иногда, для экономии материала, и придания эстетического вида отделке, применяется технология «невидимых» распаечных коробок. Для этого используют двух ярусные подрозетники (можно создавать такие конструкции и под выключателями).
На нижнем «этаже» выполняется расключение силового кабеля. То есть, под розеткой располагается полноценная распределительная коробка. Разумеется, и магистральный кабель в этом случае укладывается глубже, чем обычно. А верхний ярус используется для монтажа розеток или выключателей.Между полостями может быть перегородка из диэлектрика, которая легко удаляется при необходимости ремонта или простого доступа к распаечной коробке.
-

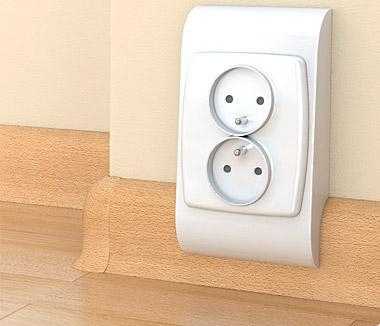

Накладки на плинтус под розетку (Multibox)
Вам лень штробить стены для прокладки электро-кабеля или толщина стен просто не позволяет это сделать? А может ваш дом выполнен из цилиндрического бруса внутрь которого так же нельзя проложить кабель? Теперь есть выход в любой из этих ситуаций! Надёжный подрозетник для пластикового плинтуса с кабель-каналом позволит вам быстро установить розетку в любом месте вашей комнаты. Для монтажа, вам не придется заниматься пыльной работой, нанимать безумно дорогих мастеров для выполнения красивой и опрятной работы, вы самостоятельно установите розетку без пыли и грязи.
Для прокладки кабеля к розетке вам необходимо предварительно смонтировать плинтус с кабель-каналом, внутри которого вы проведёте электро-провод. Все современные пластиковые плинтуса крепятся непосредственно к стенам при помощи шурупа или дюбель-гвоздя.
Как крепить пластиковый плинтус с кабель-каналом?
В начале, снимается крышка кабель-канала, после чего в полости плинтуса сверлятся отверстия насквозь. Далее, в стене, необходимо сделать отверстие и установить в него пластиковый дюбель, в который будет вкручиваться шуруп. Если основание стены выполнено из дерева, то крепление ПВХ плинтуса может осуществляться без использования пластикового дюбеля. Приставьте плинтус к стене и через заранее проделанные отверстия закрепите плинтус шурупом или саморезом. В полость установленного плинтуса, вставьте электро-провод и скройте его крышкой кабель-канала.
Как крепить подрозетник для плинтуса?
Что бы вместе с выдернутой вилкой, ваш подрозетник с розеткой не отлетели, всегда крепите их шурупами к стене, не используйте для установки мультибокса клей или герметик, это не надёжно! Подрозетник устроен таким образом, что в нём уже предусмотрены места для крепления к стене. Подрозетник всегда крепится к стене, не пытайтесь его закрепить к полу, у вас это просто не получиться!
В продаже встречаются два вида подрозетников, образно назовём их напольный и настенный. Первый вид, тот, который вплотную примыкает к полу и к плинтусу, второй, примыкает к стене и плинтусу, не касаясь пола. Для того что бы вы понимали, как это выглядит, посмотрите на фото ниже.
Подрозетник который примыкает к полу и плинтусу, всегда устанавливается в разрыв плинтуса, откуда подводится проводка в мультибокс. В коробку под розетку, которая примыкает к стене и плинтусу, провода подводятся из центрального кабель-канала.
Плюсы и минусы двух разхных видов мультибоксов для плинтуса под розетку
Преимущества первого подрозетника в том, что в него можно установить любую розетку. Дело в том, что розетка с заземлением имеет большую глубину чем розетка без земли. За счёт того, что короб имеет большие габариты, с розетками при установке у вас проблем не возникнет. К другому виду подрозетников, придётся подбирать розетку с заземлением по глубине, к примеру самые популярные розетки Legrand в такой короб не подойдут. Возьмите короб с собой в магазин электрики и подберите розетку с заземлением в магазине. Розетки без заземления, подойдут любые и всех фирм.
Подрозеткини который примыкает к полу и плинтусу, неудобен при мытье пола, за него будет цепляться швабра и тряпка, вокруг него будет постоянно собираться пыль и грязь, а мебель не получиться пододвинуть в плотную к стене.
Второй вариант подрозетника, который закреплён на стене и не примыкает к полу и тем самым удобен при уборке пола, вы не заденете его пылесосом или шваброй, протереть пыль под ним у вас не составит труда. В случае если вы опрокинете ведро с водой или затопите свою квартиру, уровень воды должен подняться значительно выше, чем с напольным подрозетником. То есть шансов, что вы избежите короткого замыкания и возгорания у настенного подрозетника больше.
И первая из них: это выбор по стоимости
Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите – разница есть. Чем они похожи и чем различаются?
Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.
Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.
Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.
Тоже самое вроде бы и у Schneider Electric – переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.
Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».
В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.
Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.
Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте – механизм прямо вместе с рамкой можно подогнать по высоте уже после установки – т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.
Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) – вы можете это исправить за счет хода механизмов по высоте (до 20мм !).
В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» – 5 мм, потому что у них свободного места практически нету.
Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.
А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.
Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.
Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.
Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).
Но опять же цена – как «ложка дёгтя». Все всегда хотят сэкономить
И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать
