Как подобрать правильные габаритные размеры дымохода
Монтаж дымохода сэндвич осуществляется после определения габаритных размеров.
- Необходимо знать размеры поперечного сечения.
- Нужно рассчитать длину трубы дымохода.
Определяем необходимые размеры сечения трубы
Согласно рекомендациям строительных норм и правил (СНиП), размеры сечения должны быть следующими:
- 0,14 м х 0,14 м, при тепловой мощности не более 3,5 кВт;
- 0,14 м х 0,20 м при тепловой мощности 3,5 кВт — 5,2 кВт;
- 0,14 м х 0,27 м при тепловой мощности 5,2 кВт-7 кВт.
Как вы уже догадались, размеры сечения напрямую зависят от тепловой мощности. Приведенные выше параметры помогут вам подобрать оптимальные размеры сечения для вашего дымохода. Если вы хотите круглое поперечное сечение, то его площадь должна быть эквивалентна прямоугольному.
Как рассчитать длину трубы
- Минимальная высота труб, улавливающих дым — 500 см (в соответствии со СНиП );
- Дымовые трубы необходимо выводить выше конька дома как минимум на 50 см;
- Если кровля вашего дома выполнена из горючего материала, высота вывода трубы от конька или парапета составляет от метра до полутора.
Как расположение трубы зависит от ее высоты
- Высота трубы минимум на 50 см выше плоской кровли.
- При расположении трубы до 150 см от конька ее высота должна быть минимум 50 см — над коньком кровли или парапета.
- При расположении трубы от 150 см и до 300 см от конька или парапета допускается высота трубы вровень с коньком или парапетом.
- При расположении трубы на расстоянии более 300 см, высота трубы от конька вровень с линией, проведенной вниз под углом 10° к горизонту.Схема возможного размещения дымохода (размеры даны в мм)
Учитывая все эти требования, вы правильно установите сэндвич дымоходы своими руками.
Первое. Теплоизолятор в сэндвич трубе. Какой он может быть?
Сегодня самый распространенный вид теплоизолятора в сэндвич трубах – это каменная вата. Реже можно найти вариант с сыпучим теплоизолятором (перлит, вермикулит и т.п).
Смотрите видео: Зачем переделывать трубу с сыпучим теплоизолятором?
Большинство производителей используют «Роквул Вайред Мат». Но есть небольшое количество производителей, которые используют более дешевые аналоги, снижая общую безопасность всего дымохода.
Также, кроме марки и плотности теплоизолятора рекомендуем рассмотреть варианты установки теплоизолятора в сэндвич трубе – классический и безусадочный.
Какие проблемы у классического способа установки теплоизолятора?
Внутренняя труба сэндвича «болтается» в теплоизоляторе – проблема в том, что труба может вывалиться при монтаже.
Ещё одна проблема, которая может возникнуть уже после сборки дымохода — теплоизолятор уплотняется под собственным весом и может сползти вниз – образуются участки трубы без изоляции. А это, скорее всего, приведет к перегреву наружного контура и может стать причиной пожара.
Решение этих проблем, плюс 15% теплоизолятора на каждый метр трубы – безусадочный теплоизолятор с «Эко-кольцом».
Совет: выбираете сэндвич трубу? – спрашивайте, какой тип теплоизолятора установлен.
Толщина теплоизолятора в зависимости от типа отопительного агрегата
Второе. Наружный кожух сэндвич трубы. Как его делают?
Самый бюджетный вариант – оцинковка. В таком случае контур обычно собирают на фальц. Коррозия, особенно на фасонных изделиях, может начаться в течение первого года эксплуатации
Рекомендуем использовать такой вариант под покраску.
Оптимальный вариант – нержавейка AISI 430 или любая другая ферритная нержавейка.
Обратите внимание на то, как собран наружный контур – на фальц или сварен встык.
| Преимущества | Недостатки | |
| Фальц | +Дешевая технология | -Затекание в вату через фальц-Ненадежное соединение -Сложности при монтаже |
| Встык | +100% газоплотность+Легкий монтаж | -Придется поискать, у кого есть оборудование для сварки встык |
Внутренний контур сэндвич трубы. Что нужно знать перед покупкой?
Во время работы на него приходится основная нагрузка, поэтому при выборе трубы дымохода обращайте внимание на то, как (сварена) и из чего (марка нержавейки) он сделан, а также на толщину нержавейки.
Третье. Из чего сделан?
Внутренние трубы из AISI 430 и прочих ферритных сталей даже не рассматриваем, т.к. это оптимальный вариант для наружного кожуха или для вентиляции.
Четвертое. Как сделан?Внутренний контур может быть сварен контактной сваркой на точку внахлест. Помимо того, что труба получается, не полностью проварена, в местах сварки будет скапливаться сажа. Когда потечет конденсат, он потечет, в том числе и в вату. А мокрая вата не выполняет свои функции и может появиться едкий запах при протопке.
Кстати, если внутри труба сварена на точку, то снаружи она будет скорей всего собрана на фальц. Т.е. затекание в теплоизолятор может произойти как по внутреннему контуру, так и по наружному.
Оптимальный вариант сборки внутренней трубы – сварка встык. Только такой вариант обеспечивает 100% газоплотность трубы.
| Преимущества | Недостатки | |
| На точку | Дешевая технология | -Затекание в вату через зазоры -Точка сварки — место для концентрации сажи |
| Встык | 100% газоплотность — абсолютная герметичность | -Придется поискать, у кого есть оборудование для сварки встык |
Пятое. Толщина нержавейки.
Подбирается под диаметр дымохода, а также исходя из желаемого срока службы сэндвич трубы.
Чем больше диаметр трубы, тем более толстая стенка у неё должна быть. Так скажем, дымовые трубы диаметром свыше 200 мм рекомендуется делать из нержавеющей стали толщиной не менее 0,8 мм.
Внутренние трубы из AISI 430 и прочих ферритных сталей не рассматриваем, т.к. невозможно изменить химические свойства стали с помощью увеличения её толщины.
Рассмотрим оптимальный вариант, подходящий для большинства типов отопительных агрегатов (кроме дизельных) – нержавейку AISI 321.
| Толщина нержавейки | Срок службы* | Гарантия на дымоход** |
| 0,5 мм | от 10 до 12 лет | 10 лет |
| 0,8 мм | от 12 до 17 лет | |
| 1 мм | от 17 до 20 лет |
* Значение усредненное и зависит от интенсивности и режима эксплуатации
** Гарантия на дымоход Eco-Steel
Определяем высоту дымохода
Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:
- высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
- мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
- материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.
Способы соединения сэндвич труб
Существует два основных способа стыковки отдельных элементов сэндвич труб между собой. Рассмотрим их:
- раструбный;
- стыковка гофрированных краёв;
- замковое соединение.

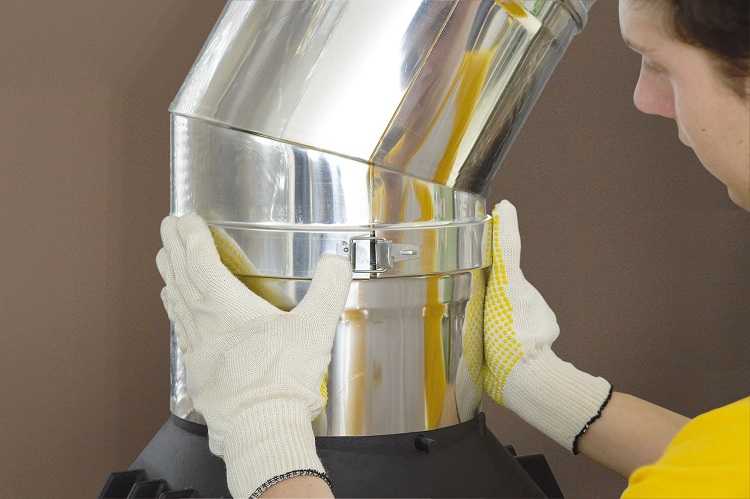

Сборка дымоходной трубы производится по сегментам, которые скрепляются между собой разными способами, наиболее простым и надежным из которых является замковый
В первом случае на одном конце сэндвич детали присутствует более широкая фаска. Установка дымохода, выполненного из сэндвич труб, посредством раструбного соединения отдельных его элементов является наиболее распространённой. Основное преимущество такого варианта стыковки заключается в высоких показателях герметичности канала. Специалисты рекомендуют приобретать трубы под такое соединение в случае, если дымоход прокладывается для отопительного оборудования, функционирующего на газу. Из минусов такой стыковки можно отметить то, что она требует высокой точности.
В свою очередь, стыковка отдельных элементов дымоотводной конструкции посредством гофрированных краёв является более простым мероприятием, однако, требует большого количества герметика для обеспечения герметичности канала. Такой способ подходит в том случае, если вы решили выполнить установку дымохода самостоятельно.
Замок позволяет быстро, надежно и герметично соединить детали дымохода, не используя инструменты.
Сэндвич изделия имеют продольный шов, который может быть двух видов:
- сварной;
- фальцевый.
Трубы со сварным швом применяются в случае устройства дымохода из сэндвич труб для котла, который функционирует на твёрдом топливе. Изделия с фальцевым швом применяют в остальных случаях.
Пересечение кровли
При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.
Проход через перекрытие и кровлю выглядит аккуратно и незаметно
Пересечение кровли выполняется по следующей схеме:
- В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
- Далее монтируется участок дымохода, пересекающий кровлю.
- На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
- Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
- Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.
Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.

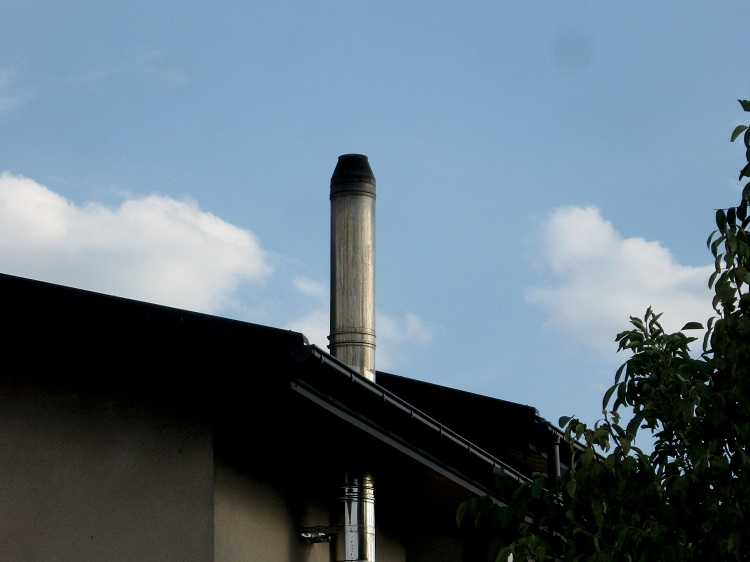

Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.
Разделка печной трубы на крыше
Разделку печной трубы на крыше проводят с учетом нескольких размеров:
- минимальное расстояние от поверхности крыши до стропил 250-300 мм;
- если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
- если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.
Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.
Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.
Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.
Гидроизоляция поверхностей выполняется в несколько этапов:
- на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
- закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
- теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.
После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.
Схемы:

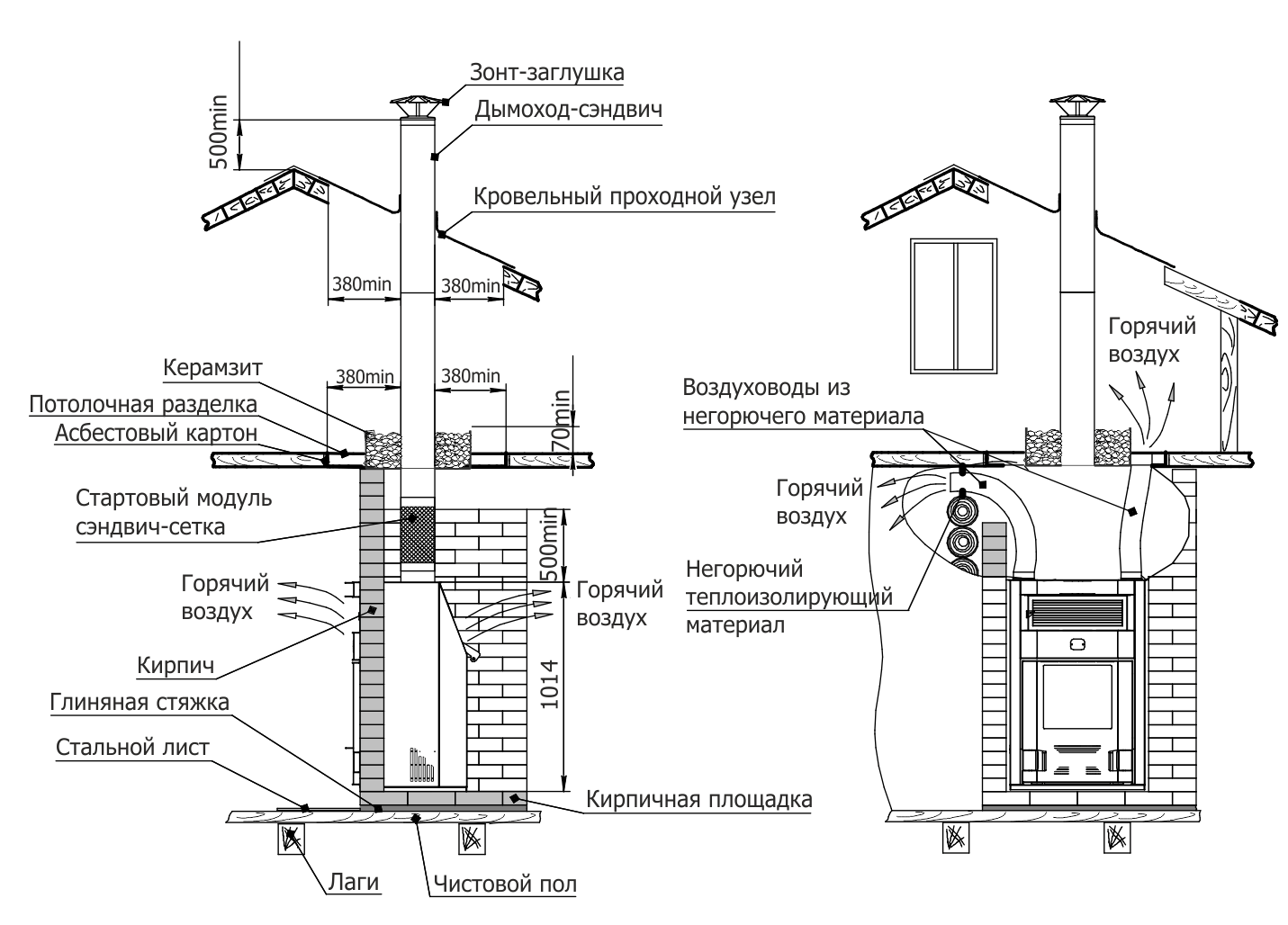

Схема разделки печной трубы на крыше
Монтаж кирпичной печной трубы
Подбор диаметра
Выбор показателя сечения дымоотводной конструкции — серьёзное мероприятие, при котором стоит учитывать несколько важных правил. Первое из них звучит так: показатель сечения дымохода должен быть таким же (или больше) диаметра выходного патрубка отопительного устройства. Например, если диаметр выходного патрубка котла равен 100 мм, то показатель сечения дымоотводного канала должен быть таким же или больше
Важно запомнить, что это правило действует не только на первый сегмент канала, но и на все остальные
Дымоотводный канал может быть шире отвода отопительного устройства, однако, в этом случае придётся приобрести специальный переходной элемент. Переходной элемент монтируется на отвод котла и организует переход между ним и трубой дымохода.
Помимо этого, выбор показателя сечения дымоотводной конструкции зависит от мощности котла. Таким образом, можно выбрать диаметр канала ещё до приобретения отопительного оборудования.
Рассмотрим зависимость показателя сечения дымохода от мощности отопительного устройства:
- при мощности котла до 3,5 кВт показатель сечения внутреннего контура сэндвича должен составлять около 80 миллиметров;
- если мощность отопительного устройства находится в пределах от 3,5 до 5,2 кВт, то показатель сечения внутреннего контура не должен быть ниже 95 миллиметров;
- когда показатель мощности отопительного устройства превышает 5,2 кВт, то показатель сечения внутренней трубы должен быть не менее 110 миллиметров.
Диаметр трубы должен в точности совпадать с патрубком котла или же понадобится переходник
В любом случае рекомендуется всё делать по порядку, поэтому лучше сначала приобрести котёл, а уже потом выбирать трубы для организации канала, который будет отводить продукты сгорания.
Подготовка к монтажу

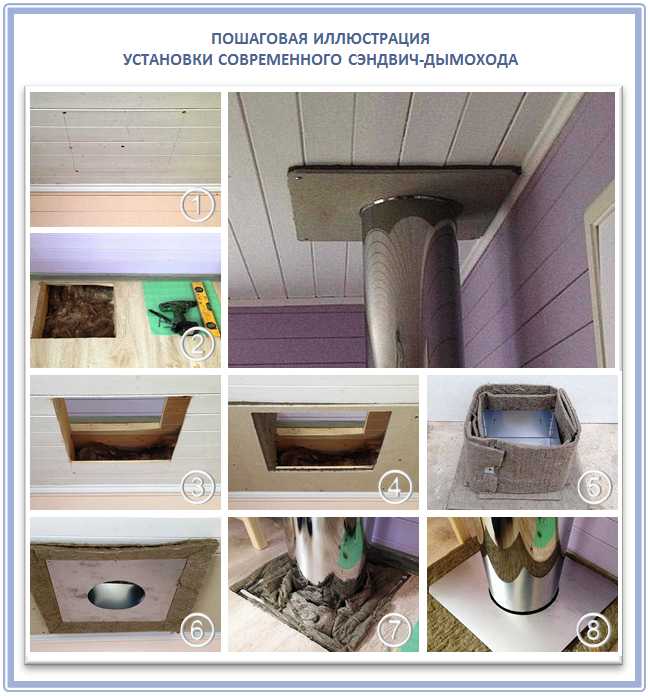

Чтобы обеспечить максимальную безопасность проникновения дымохода сквозь толщу этажей, необходимо соблюдение правильной последовательности его монтажа. Чтобы провести дымоход сквозь потолочные перекрытия, применяется специально подготовленный еще до установки патрубок. Его стены выкладываются изоляционным материалом (минеральной ватой), а после этого изолируется его внутренняя часть, стыки и примыкание к стенам. Чтобы патрубок вошел в потолок на определенном участке, производится разметка, по которой в потолке проделывают проем. На примыканиях патрубка к элементам потолка прокладывают слой минеральной ваты в качестве изолятора, после этого можно устанавливать дымоходную сендвич-трубу
Важно! Сендвич-труба, идущая по пожароопасным участкам, таким как элементы перекрытия или стены из древесины и балки, требуют прокладки дополнительного слоя теплоизоляции
Дополнительная тепло-изоляция дымохода
Рассчитывая параметры трубы, нужно обратить особое внимание на их свободный ход через подготовленные отверстия, они не должны соприкасаться с перекрытием потолка. Стыки в подобных местах недопустимы. Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой
После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода
Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой. После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода
Важно! Использование сендвич-трубы для организации самого первого дымоходного элемента, сразу от топки, категорически запрещается

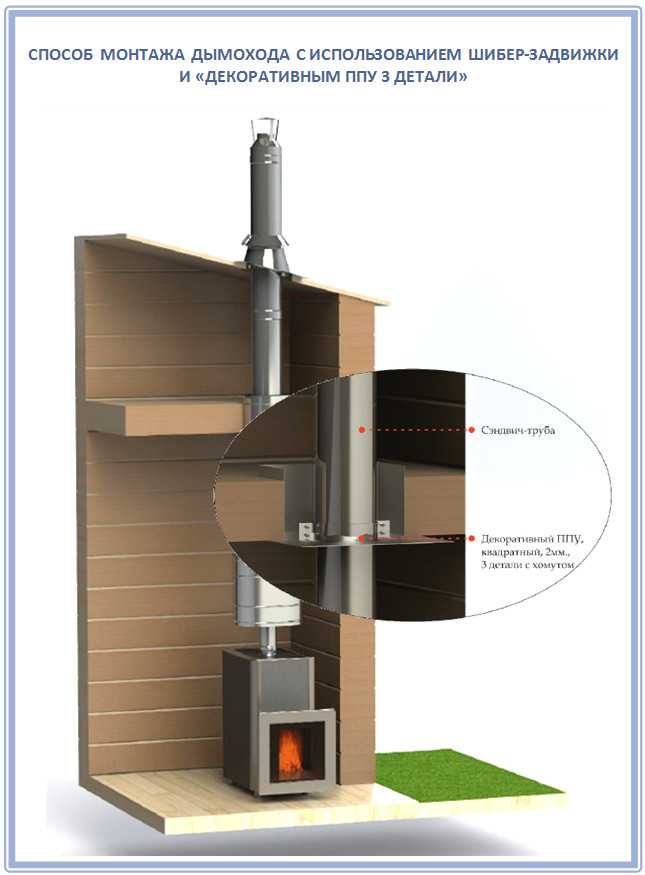

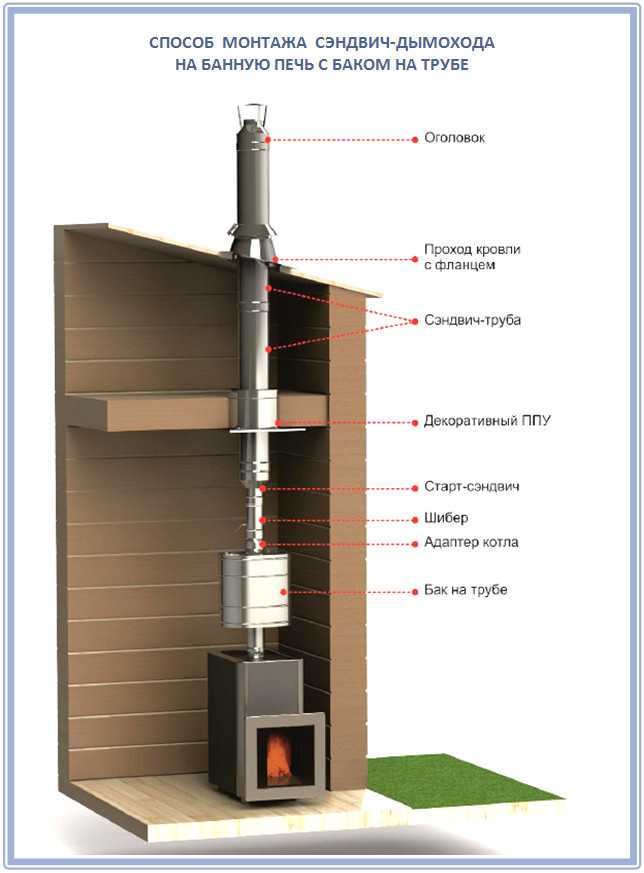

Схема монтажа сэндвич-дымохода
Должна ли нагреваться сэндвич-труба?
Во время пользования отопительным агрегатом наружная труба сэндвича может нагреться. Но должно ли так происходить? Советы по контролю за температурой дымохода сводятся к удержанию руки на трубе и замеру времени, что вы сможете удерживать руку.
В таблице представлены данные о температуре дымовых газов в зависимости от топлива и отопительного прибора.
| Отопительный прибор | Вид топлива | Температура дыма, C° |
|---|---|---|
| Камин, русская печь | Дрова | 350-650 |
| Газогенераторный котёл | Дрова | 150-250 |
| Банная печь | Дрова | 350-700 |
| Котёл | Опилки | 220-240 |
| Котёл | Газ | 120-200 |
| Котёл | Дизельное топливо | 160-250 |
| Котёл | Уголь | 500-700 |
Скажем, нагрев внешнего контура такого вида дымохода является процессом естественным по законам физики. Чтобы определить, стоит ли опасаться функционирующего дымохода, требуется знать, какая температура для труб обычная, а какая — максимально допустимая.
Ниже вы можете увидеть таблицу расчёта температур внешнего контура дымохода. Характеристики указаны для стандартных диаметров труб типа сэндвич с тепловой изоляцией 50 мм и 100 мм. Максимально допустимые температуры выделены красным шрифтом.
Таблица температур сэндвич трубы
Теперь вы можете определить, как сильно нагревается сэндвич труба при оптимальной и максимально допустимой температуре.
Ответом на вопрос, почему греется сэндвич труба, может стать оседание утеплителя между двумя стальными трубами. Вследствие этого трубы оголились, и произошёл нагрев сэндвича. Такой дымоход нужно в обязательном порядке заменить. И в скором времени! В противном случае высокая температура внешней трубы может стать причиной возгорания рядом находящихся деревянных конструкций.
Либо, возможно, у вас просто тонкая тепловая изоляция дымохода. Толщина материала должна составлять минимум 50 мм для конструкций на твёрдом топливе, печей и бань – 100 мм.
Ещё одной причиной сильного нагрева может стать тонкая сталь трубы изнутри. На печи, твердотопливные котлы и камины стоит монтировать дымоход с контуром внутренней трубы минимум 0,8 мм в толщине.
Если в дымоходе установлена нижняя заглушка со вставкой (или элемент, похожий на этот) при переходе с трубы без изоляции на сэндвич, то это также может повлиять на повышение температуры внешней трубы конструкции. Применять заглушки производители не советуют, так как это способствует прямой тепловой передаче с трубы изнутри на контур снаружи. Для твердотопливных устройств стоит применять заглушку нижнюю торцевую.
Всё вышесказанное информативно, но бесполезно, если вы руками пытаетесь определить, до какой температуры нагревается сэндвич труба дымохода. Чтобы безопасно и с точностью определить температуру дымохода, на внешней трубе применяют специальный измеритель. Датчик температур / термодатчик монтируется на трубу при помощи специального крепежа.
Каждое помещение, в котором есть котёл, печь или камин на жидком, твёрдом или газовом топливе, должно быть оснащено дымоходом. Стоит сказать, что сэндвич-трубы из нержавейки – это обычные трубы из металла, только усовершенствованные. Такой дымоход является полезным элементом при обустройстве дома и отлично украшает дом
Как и любое устройство, он имеет свои характеристики, достоинства и недостатки, на которые стоит обращать внимание при монтаже
По дыму или конденсату?
Как было сказано выше, один конец сэндвича является более широким в сравнении со вторым, причём за счёт этой разницы и происходит стыковка труб. В том случае, когда конец трубы с расширенной фаской располагается кверху, такой монтаж дымохода называют «по конденсату». Это объясняется тем, что при таком расположении сэндвичей, влага, которая конденсируется на внутренних стенках труб, стекает вниз. У этого способа соединения есть и свои недостатки, а именно: существует вероятность того, что дым будет просачиваться через недостаточно загерметизированные щели. Монтаж дымохода по конденсату, как правило, применяется при выводе канала через стену, так как этот способ требует эффективного удаления конденсата и не боится того, что дым будет просачиваться через микрощели.
Расположение трубы узкой стороной кверху называется «по дыму»
Второй способ называется «по дыму» и подразумевает установку сэндвич трубы узкой стороной кверху. Таким образом, последующая труба надевается широкой стороной на узкий конец предыдущей детали. При таком монтаже дымоходной конструкции существует риск протечки конденсата, однако, беспокоиться не нужно, если все стыки труб хорошо загерметизированы. Сборка дымохода по дыму идеально подходит для организации внутридомового канала, который будет выходить на крышу.
Устройство прохода сэндвич-дымохода через карниз и крышу
Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным
И вот на этом этапе важно не допустить опасную ошибку
Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.
Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.
Вот каким должен быть узел прохода сэндвич-дымохода через карниз:
Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

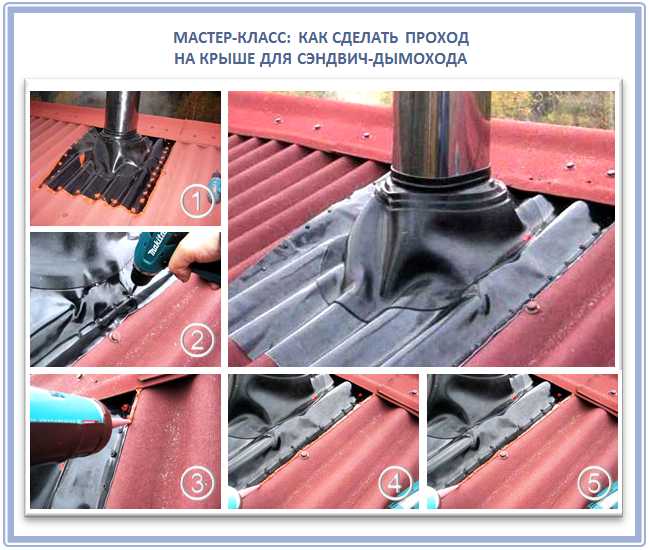

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.
Изнутри отделка такого узла должна выглядеть таким образом:
При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

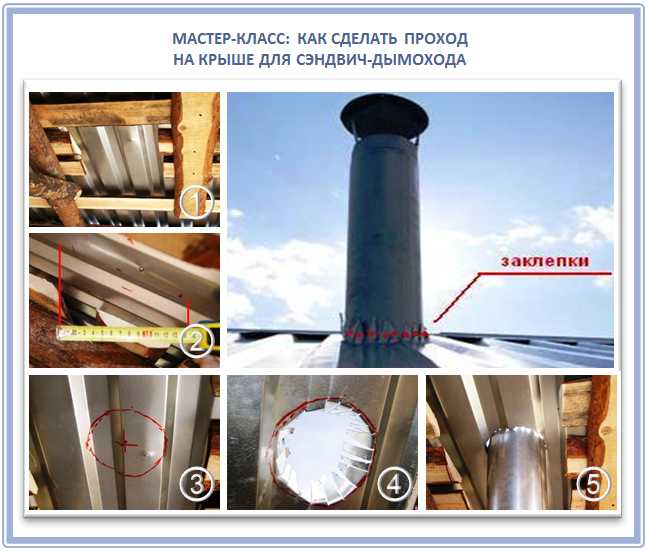

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же
загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:
- Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
- Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
- Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
- Шаг 4. Установите снятый лист профнастила и закрепите его.
- Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
- Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
- Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
- Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.
К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:
В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:
Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!
Особенности сэндвич труб из нержавеющей стали
Нержавеющая сталь является наиболее устойчивой к перепадам температур и, кроме этого, обладает отличными антикоррозийными свойствами. Внутренние нержавеющие трубы способны выдерживать рабочую температуру до 850 °C и кратковременную температуру до 1200 °C.
Самые лучшие качественные характеристики прослеживаются у двух марок нержавеющей стали — 316 Ti, 310S. Температура рабочей среды для этих видов доходит до 1000 °C. Специалисты рекомендуют эти два варианта для котлов, которые работают на твёрдом топливе и бань, так как они могут выдерживать высокую температуру нагрева. Сэндвич трубы для дымохода из такой стали будет служить очень долго.

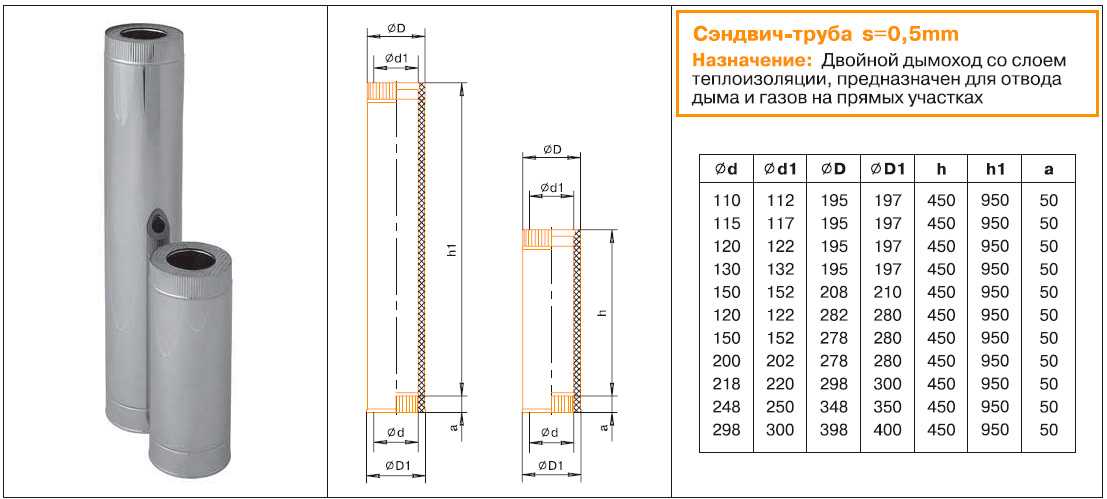

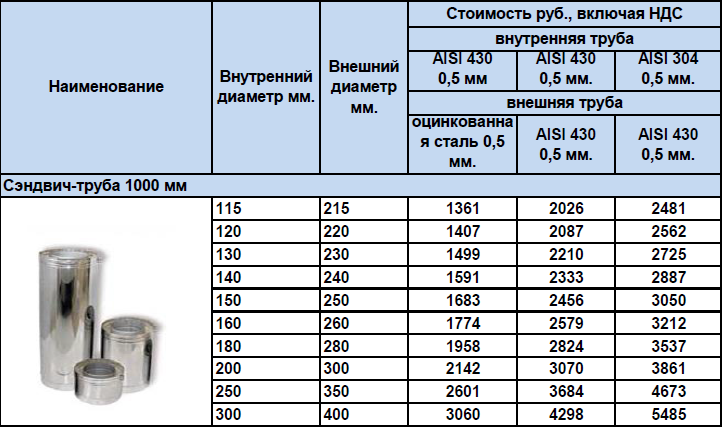

Размеры сечения сэндвич конструкции в первую очередь зависят от толщины теплоизоляционной прослойки. Также существует определённая зависимость показателей диаметра сэндвич труб для дымохода от места расположения конструкции. Диаметр внутренней трубы также выбирают в соответствии с мощностью отопительного устройства. Чем больше мощность, тем, соответственно, больше должно быть сечение внутренней трубы. Это очень важный момент, так как на внутреннюю трубу из нержавеющей стали приходится основная температурная нагрузка.
Рассмотрим зависимость диаметра от мощности отопительного устройства подробнее:
- для печей, которые работают на дровяном топливе и для газотурбинных установок (ГТУ) сечение может составлять от 50 до 600 миллиметров;
- для котлов, работающих на твёрдом топливе, диаметр составляет — от 50 до 700 миллиметров;
- для газопоршневых или дизельгенераторных устройств — от 50 до 500 миллиметров;
- для микротурбинных устройств — от 50 до 300 миллиметров;
- для котлов, работающих на газу или дизельном топливе — до 200 миллиметров.
Трубы с самым большим диаметром устанавливаются на печи и котлы, потребляющие твердое топливо
Кроме этого, не рекомендуется использовать в качестве теплоизоляции стекловолокно. Этот материал может применяться в системах, рабочая температура которых составляет не более 350 °C. В банных конструкциях аналогичный показатель может составлять 600 °C и выше.
Другие варианты сендвичей
Существуют и другие материалы, кроме нержавеющей и оцинкованной стали, из которых изготавливаются сэндвич трубы для дымоходов. Это, например, чёрные металлы. Обычно на трубы из таких сплавов наносят защитный слой эмали. Конструкция из этих деталей способна выдерживать рабочую температуру до 500 °C и кратковременную до 750 °C.
Кроме того, такие изделия обладают довольно презентабельным внешним видом и устойчивостью к губительному воздействию коррозии. Конечно, термостойкость такой конструкции гораздо ниже, чем у дымоходов из нержавеющей стали, но использовать их для каминов и некоторых печей разрешается.
Комбинированные сэндвич конструкции изготавливают из нержавейки и оцинкованной или покрытой эмалью стали. Температура, которую способны выдерживать такие дымоходы, составляет до 600 °C.
Виды дымоходов
В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.
Наружный
Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.
Внутренний
Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.
Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.
Как обезопасить стык дымохода с деревянным перекрытием?
А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара
Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию
Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто
Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.
Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.
Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.
Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!
Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:
Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме
Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант
Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.
Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:
Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:
Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:
И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:
