Как сделать лёгкую стремянку из остатков полипропиленовых труб

Как соединить трубы

Легкие, прочные и безопасные в использовании трубы можно стыковать тремя разными способами:

1. В раструб с резиновым уплотнителем. Изготовители уже оснастили раструб уплотнителем, хозяину надо только подобрать трубу с меньшим диаметром и вставить ее в раструб. Все, герметичность стыка идеальная, изделие можно быстро разобрать.
2. На клей. Чтобы стыковать две детали, с края трубы снимают фаску или обрабатывают край наждаком. Потом конец надо обезжирить, намазать клеем и вставить в фитинг или раструб, повернуть на четверть оборота и прижать. Подержать 60 секунд для схватывания, потом дать изделию просохнуть. Такие модули получаются неразборными, поэтому на клей чаще всего присаживают каркасные модули.
3. Фланцевое соединение. Тут нужны фитинги, обеспечат прочность стыков и возможность быстрого демонтажа конструкции. Как в случае с клеевым соединением концы труб зачистить (снять фаску), на срез надеть фланец, резиновую прокладку, задвинуть фланец и стыковать с ответным фланцем болтами. Осталось затянуть болты, прочный стык готов.

А теперь о том, что можно сделать из остатков полипропиленовых труб разного размера и сечения.

Последовательность работ

После того, как все детали были подготовлены к работе, ступени прикладывают к длинным планкам для разметки. Здесь рекомендуется воспользоваться угольником для соблюдения прямого угла. Работа пока что будет вестись с двумя из 4-х имеющихся отрезков профиля. Последовательность операций будет выглядеть следующим образом:

1. После коррекции будущего соединения можно приступать к выполнению сварочных швов. И первым делом осуществляется крепление нижней опоры;2. Когда первая ступенька готова, можно последовательно приваривать остальные;3. Когда монтаж первой части стремянки будет завершен, необходимо будет просверлить отверстия для болта с резьбой в верхней части;4. Затем следует приварить ушки, как это показано на соответствующем фото;5. Теперь собирается вторая часть стремянки аналогичным образом;6. После закрепления двух лестниц болтами, необходимо провести ее испытание на прочность.

В итоге должна получиться надежная конструкция. Для защиты металла от коррозии, его следует подвергнуть грунтовке и последующей покраске.

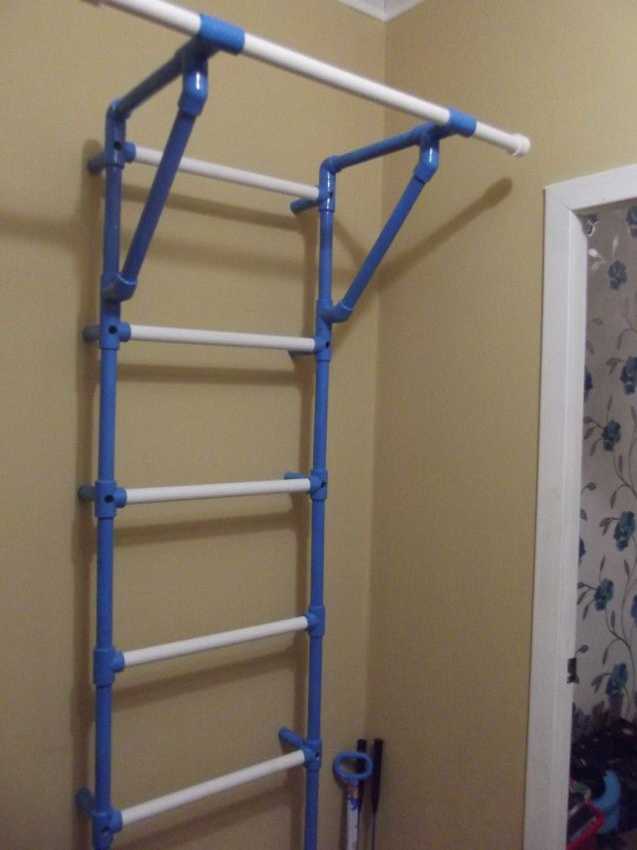

Гимнастическая стенка сделанная своими руками по стоимости получается примерно в 10 раз дешевле чем покупная. Хотя от покупной мало чем отличается. Не нужно быть быть большим специалистом в пайке труб, чтобы собрать её из полипропиленовых труб. Эту шведскую стенку я сделал для своего ребенку. Она способна выдержать до 80 килограммов, что вполне приемлемо, для детей школьного возраста.Не мне вам объяснять как полезна гимнастика для детей, особенно для укрепления мышц позвоночника. А цены на такие гимнастические установки оставляют желать только лучшего…Эти критерии и толкнули меня задуматься и сделать эту стенку из полипропиленовых труб для для сына.

Приступаем к работе

Что понадобиться:

• Трубы дюймовые, диаметром 33 мм.
• Фитинг к трубам.
• Паяльник для полипропиленовых труб.
• Краска при желании.

открытых участках

синий цвет

шведская стенка

Лестница для бассейна каркасного своими руками – отличный вариант для решения задачи облагораживания своего искусственного водоема. Вооружившись нехитрыми материалами и подручными инструментами, можно создать интересную и надежную конструкцию, которая станет не только безопасным атрибутом для бассейна, но и настоящим украшением участка.

И на что только мастера−умельцы ни способны. Было бы только желание, а воплотить в жизнь можно даже самую нереальную идею. Присмотритесь, может в нашей подборке таких, уже сбывшихся фантазий, найдется та самая лестница в каркасный бассейн, которая покорит вас.

Мастер−класс по созданию лестницы из дерева

Обычно лестницы для уличных бассейнов в заводских условиях изготавливаются из алюминия или аустенитных сплавов. Изделия из этих материалов легкие, красивые и хорошо поддаются монтажу. Поработать с ними самостоятельно без специального оборудования не получится, да и навык нужен особый.

За неимением таковых, можно обратить внимание на древесину. Работать с ней может каждый

В качестве материала для лестниц – идеальный вариант. Ниже приведена инструкция, в которой подробно описано, как сделать вот такую простую и удобную лестничную конструкцию для каркасного бассейна.

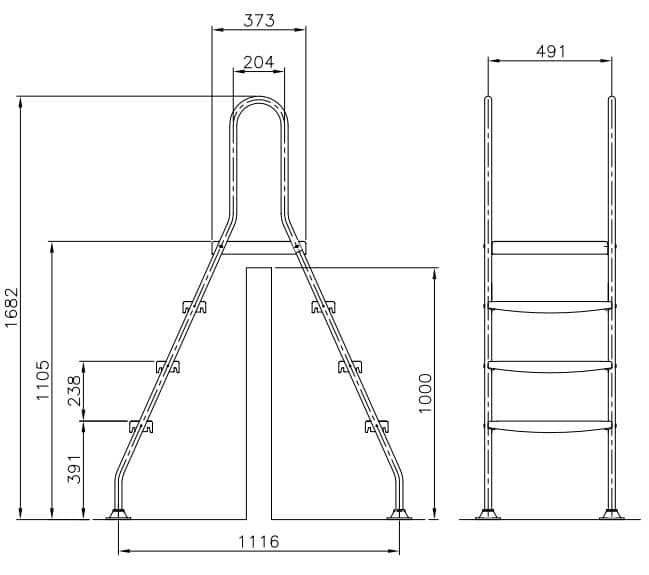

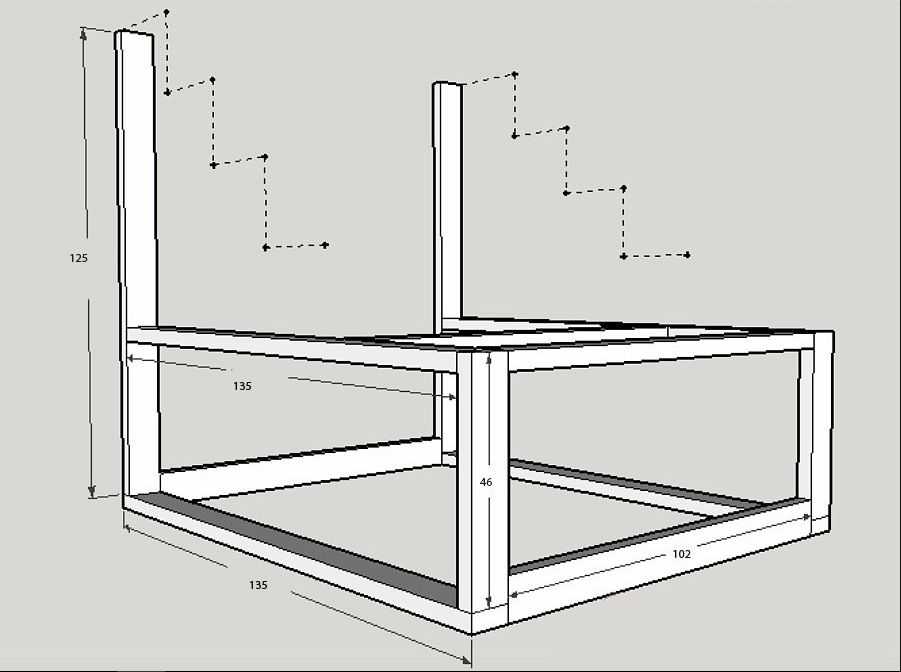

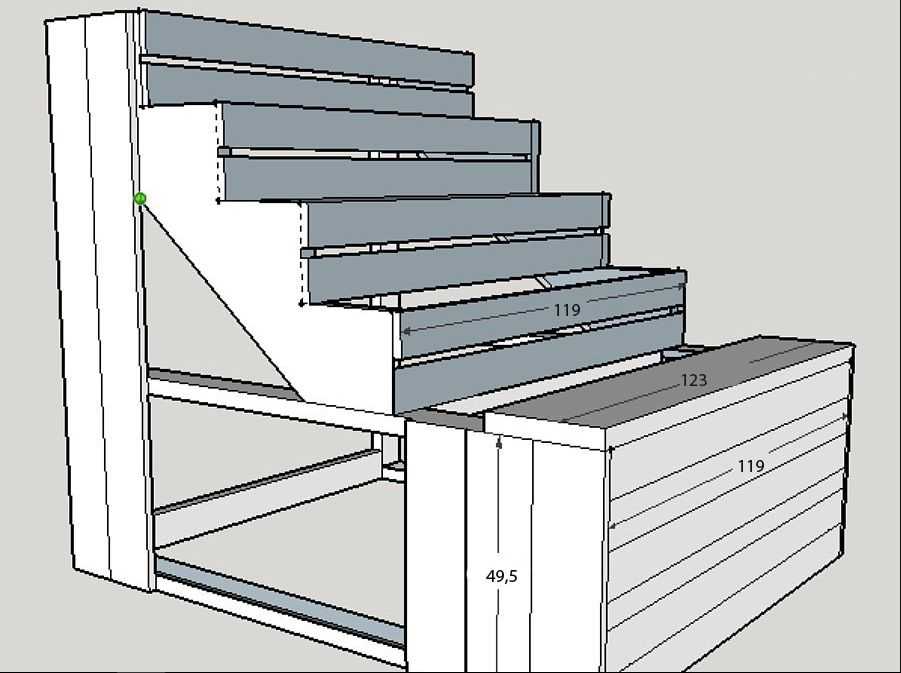

Начинаем, как всегда, с чертежа будущей лестницы, чтобы точно определить количество материалов. Измерьте высоту бассейна, и рассчитайте параметры будущей конструкции. Ниже на фото представлены наши чертежи со всеми габаритами.

Зная все размеры, можно произвести несложные расчеты, и приобрести определенный метраж основного материала.

Для нашей конструкции потребуется доски размером 100х50 мм разной длины в количестве:

• 2 шт. длиной по 450 мм;
• 2 шт. длиной по 1245 мм;
• 2 шт. длиной по 1422 мм;
• 4 шт. длиной по 1016 мм;
• 2 шт. длиной по 1346 мм.

Распиловка досок 100х25 мм. − 13 шт. длиной по 1194 мм. Также потребуется 6 брусков размером 250х50 мм и длиной 1232 мм.

Кроме основного материала необходимы:

• саморезы по дереву;

• шуруповерт;

• электролобзик для распила;

• шлифмашина по дереву для удаления неровностей;

• краска;

• лак.


Когда все материалы собраны, а доски распилены по размерам, можно приступать непосредственно к сборке, которая займет не более двух часов.

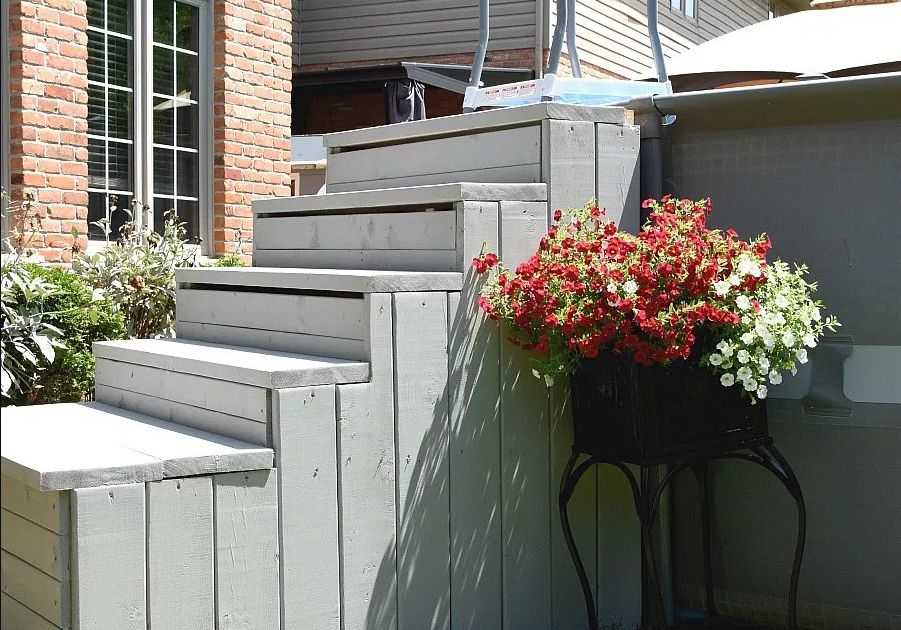

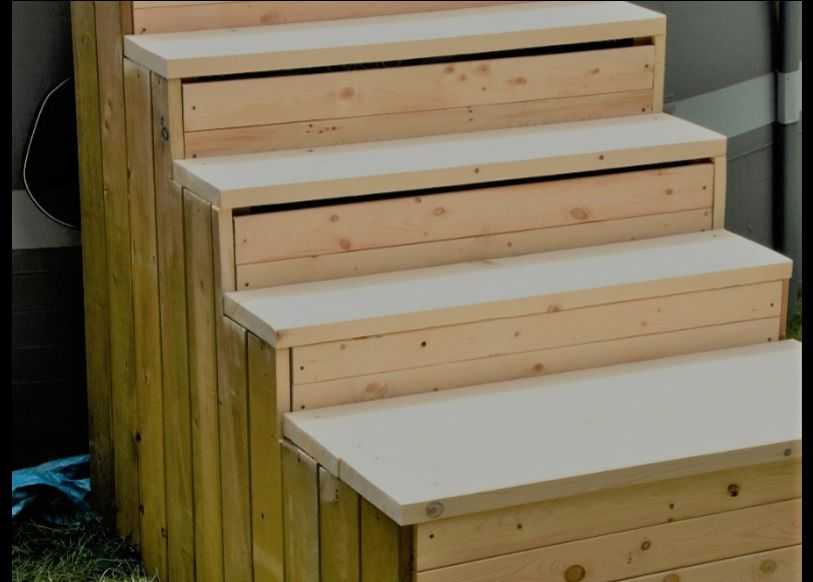

В итоге получится вот такая лестница, которую можно окрасить, покрыть лаком и пользоваться с удовольствием.

Видео в этой статье:

Материалы изготовления

Владельцы домашних «водоёмов» получили в распоряжение лестницы для бассейна из нержавейки и других материалов, позволяющие воплотить самые смелые дизайнерские задумки. Винтовые, круговые, автоматические с возможностью регулировать глубину, индивидуальные конструкции и т. д. позволяют реализовать любой каприз будущих купальщиков.

Бетон, кирпич, плитка

Бетонные конструкции самые «пластичные» в плане эстетики, функциональности

Применяют для строительства монолитной римской лестницы. Такой спуск всем хорош: он пологий, красивый, удобный.

Однако со временем ступени покрываются скользким налётом, который нелегко убрать, не сливая воду. Для повышения безопасности установите перила и предусмотрительно положите не гладкую плитку, а перфорированную. Или покройте ступени специальным антискользящим составом.

Кроме того, бетонная лестница занимает много места и в случае с маленьким бассейном может оказаться слишком большой.

Нержавейка, алюминий

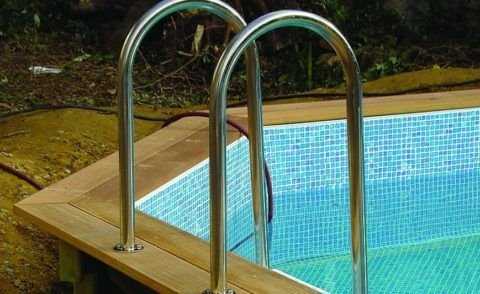

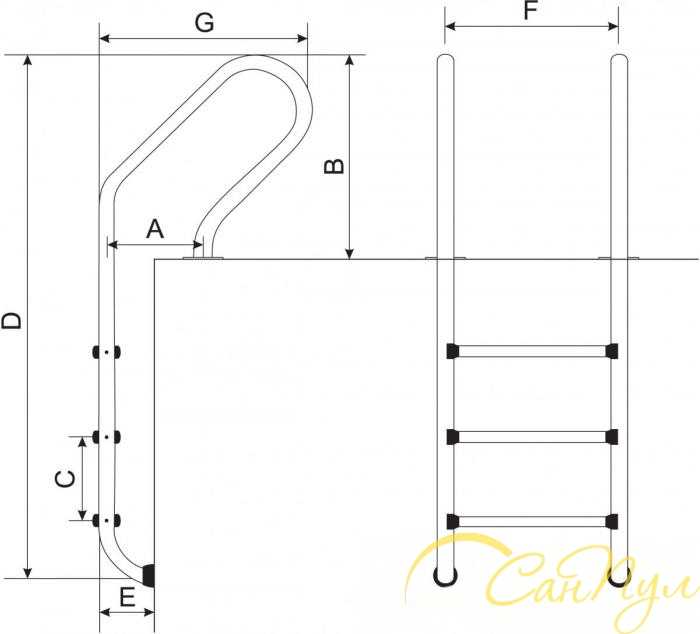

Сборная лестница для бассейна из нержавейки – универсальный вариант. Тут все понятно. Главное не нарваться на профиль из стали, покрытый тонким слоем нержавейкой или алюминиевого сплава. Ведь иногда с удивлением обнаруживаешь, как некий «нержавеющий» шланг или гусак вдруг начинают покрываться коричневыми пятнами. В бассейне такая ситуация недопустима. Не экономьте!

Устойчивость к коррозии — не единственное достоинство конструкций из нержавейки

Нержавеющие лестницы компактны, эстетичны, просты в монтаже и уходе. Их крепят на бассейн или монтирую в борт чаши. В процессе эксплуатации нержавейка, алюминий не покрываются грибковым налётом и не поэтому не скользят. Производители предлагают такие варианты:

• нержавеющая стремянка для бассейна. Ступени есть с обеих сторон (двусторонний спуск-подъем);
• односторонние лестницы. Практикуется установка на переливных (заглублённых) бассейнах.

У нержавейки есть свои недостатки – со временем она покрывается налётом из примесей, содержащихся в воде. Для ухода за металлическими конструкциями используют специальные средства.

Видео. Как выбрать лестницу для бассейна из нержавейки

Пластик, пропилен

Пластиковая лестница для бассейна привлекает покупателей невысокой стоимостью. Для небольших эконом бассейнов пластик становится отличным вариантом. Однако принимая решение учтите, что это материал достаточно хрупкий. Лестницы из него неустойчивы.

В наличие переносные, а также неподвижно монтируемые лестницы и стремянки. Изделия из пластика обходятся недорого, но срок их службы самый короткий. Возможно уже после первого сезона лестницу придётся менять.

Дерево

Если говорить о комфорте, на широкие деревянные ступени становиться очень удобно. Можно даже присесть, как на лавку. Однако в плане долговечности деревянная лестница для бассейна – не самый удачный вариант, и вот почему.

Как известно, дерево выталкивается водой. Деревянную конструкцию придётся как-то укреплять, чтобы не всплывала. Пропитавшись водой, дерево становится скользким. К тому же от влаги деревянные стыки разрушаются и разбалтываются. Для капитального ремонта лестницу придётся полностью демонтировать.

Металлические болты и гайки, опять-таки, ржавеют. Вполне возможно появление плесени, гнили. Словом, больше проблем, чем радости. Наиболее устойчивы к разрушению в воде ясень, лиственница, венге.

Чтобы затормозить негативные процессы, такую лестницу покрывают несколькими слоями влагозащитной пропитки, краски, лака. Подойдут материалы, которые используют при отделке судов, в строительстве саун и бань.

Из древесины можно соорудить потрясающие комплексы для досуга!

Дерево вполне уместно при сооружении помоста и навеса. Лестница для бассейна с площадкой и деревянным навесом – отличный вариант для организации водного мини-комплекса. Если вы тот самый умелец, который способен это сделать, в конце статьи есть толковая подборка видео советов для талантливых мастеров.

Виды лестниц

Разделение лестниц на виды происходит по нескольким позициям: материал изготовления, конструкция, назначение, место расположения (внутренние, наружные).

В качестве материала для изготовления лестничных конструкций используют металл, дерево и железобетонные смеси.
Чаще всего эти материалы комбинируют.

По конструкции бывают:

• приставные – наиболее простой и распространенный конструкционный вид. Представляет собой две параллельные опоры, к которой приварены ступени под углом 900. Могут быть как стационарные, так и переносные, к примеру, стремянка;
• маршевые – имеют более сложную конструкцию, которая подразумевает монтаж ступеней на балках, установленных под определенным углом. В качестве опорных элементов могут выступать тетивы или косоуры. Такие вполне под силу выполнить хозяевам частного дома своими руками;
• винтовые – Ступеньки крепятся с одной стороны к опорной балке, а другую сторону ограждают перила. Ступени делают в форме треугольника или сектора. Самостоятельно изготовить такую конструкцию достаточно сложно;

больцевые лестницы – в этом случае ступени крепят непосредственно к стене с помощью специальных прочных болтов (больцев). Другая сторона соединена перилами. Обязательное условие для такого вида лестниц – крепкая стена, способная выдержать нагрузку.

Достоинства и недостатки лестниц из профильной трубы

Лестница из профильной трубы своими руками имеет массу достоинств в сравнении с конструкциями
из других материалов:

• высокая прочность, которая обеспечивается профильной трубой;
• длительный срок эксплуатации, можно даже сказать, что это лестница на века;
• процесс изготовления каркаса отработан уже до мелочей, поэтому не займет много времени;
• использование разных креплений, можно реализовать любые конструкционные замыслы;
• относительно дешевые строительные материалы на каркас.

Наряду с достоинствами, есть и некоторые «минусы» лестниц из профильной трубы, которые необходимо учитывать еще до начала работ.

Так, металлический каркас – достаточно тяжелая конструкция, поэтому для вспомогательных элементов использовать нужно более легкие материалы, такие как пластик или стекло.

Но этот нюанс позволяет придать им более эстетичный внешний вид.
Второй момент: использование металлического профиля подразумевает, что все соединения должны быть сварными, следовательно, уметь мастер должен уметь пользоваться сварочным аппаратом.

Основные требования

В современных реалиях бассейн уже никто не рассматривает в качестве атрибута роскоши. Если заранее не был сооружен капитальный стационарный «водоем», то с наступлением тепла многие устанавливают надувные конструкции.

Лестница – обязательное дополнение к бассейну, обеспечивающее безопасное погружение в воду и комфортный выход из нее. Однако многие жители стремятся приобрести или создать собственноручно не просто надежную лестницу, а удивительно привлекательную конструкцию. Нарядная оригинальная лестница станет лучшим декоративным элементом.

В специализированных торговых заведениях предлагается широкий ассортимент аксессуаров к бассейну. В них можно подобрать приемлемые модели лестниц, однако назвать такой вариант решения проблемы рациональным нельзя.

Собственноручный процесс сооружения лестницы для каркасного бассейна позволяет сэкономить средства, получить не стандартный «продукт», а оригинальную лестницу, которая идеально впишется в ландшафтный дизайн.

Для проведения всех последующих работ нужно подготовить высококачественный материал, который позволит создать изделие, отвечающее требованиям техники безопасности:

• все отдельные детали и в целом собранная конструкция должны быть прочными, способными выдерживать даже большой вес купающихся;
• место спуска должно быть оснащено осветительными приборами, или лестница должна быть установлена так, чтобы уровень освещенности был максимальным;
• поверхность конструкции должна обладать противоскользящими характеристиками, чтобы предупредить соскальзывание, по причине которого часто возникают травмы;
• удобство использования (процесс спуска или выхода из воды не должен сопровождаться проблемами);
• продолжительный эксплуатационный срок (при такой характеристике изделием можно пользоваться в течение многих лет без необходимости проведения его ремонта или замены).

Как изготовить?

Из дерева

Приготовить 4 доски с параметрами: 100х2,5хД мм (Д – длина, соответствующая высоте будущей лестницы). Заготовить необходимое количество поперечных планок из расчета 1 штуку на каждые 50 см. Длина каждой поперечины не должна превышать 70 см. Две вертикальные доски положить строго параллельно на ровную поверхность. Выложить поверх них на равном расстоянии заготовленные планки – ступеньки. Торцы планок должны совпадать с краями досок. Угол между вертикальными и горизонтальными элементами должен быть 90 градусов.

Аккуратно, чтобы не сместить получившуюся конструкцию, уложить оставшиеся 2 доски таким образом, как были уложены 2 первые. Должна получиться «двухслойная лестница». Еще раз проверить соответствие угла между деталями. При помощи саморезов закрепить планки, расположенные между двумя досками, в точках их соприкосновения. Для того чтобы заготовки не растрескивались от вкручивания саморезов, необходимо просверливать для них посадочное отверстие. Для этого используется сверло с диаметром, не превышающим диаметр самореза. В каждую точку соприкосновения планок вкручивается минимум по 2 шурупа с каждой стороны лестницы.

Данный вид лестницы – один из самых практичных. Ее конструкция позволяет собирать приспособление связи практически любой длины и легко выдерживает максимально допустимые нагрузки. Для изготовления могут применяться подручные строительные материалы, которые могут быть использованы для иных назначений после демонтажа. Нет необходимости делать какие-либо вырезы, упоры под планки ступенек и другие дополнительные манипуляции.

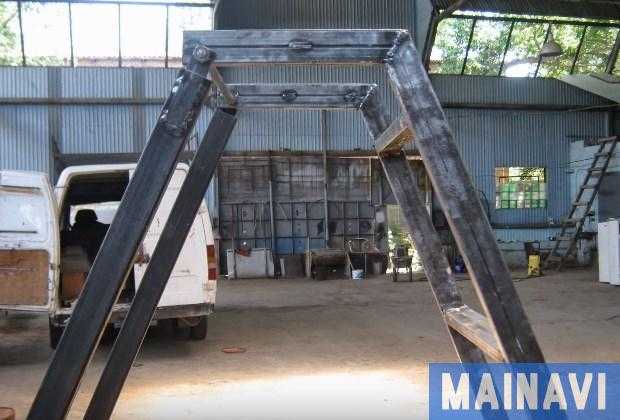

Из металла

Для изготовления конструкции можно использовать профильную трубу квадратного или прямоугольного сечения, однако, второй вариант имеет бесспорные преимущества перед первым. Такая лестница может иметь несколько модификаций. В первом варианте 2 вертикальные опоры прямоугольного профиля соединяются между собой планками из такого же материала. При этом планки крепятся к опорам с внутренней стороны последних. Во втором варианте ступеньки прикрепляются к вертикальным частям поверх них. Для облегчения конструкции в качестве поперечных планок можно использовать трубу меньшего диаметра.

По аналогии с деревянной лестницей, металлическая собирается путем соединения горизонтальных планок с вертикальными опорами. При помощи сварочного инвертора заготовки свариваются между собой

Особое внимание уделяется углу между деталями и прочности сварного шва. От качества данных характеристик зависит степень безопасности при использовании устройства. Свойства металлической конструкции позволяют снабдить приставную лестницу крюками-зацепами, которые могут удерживать ее в нужном положении, опорной площадкой для ног

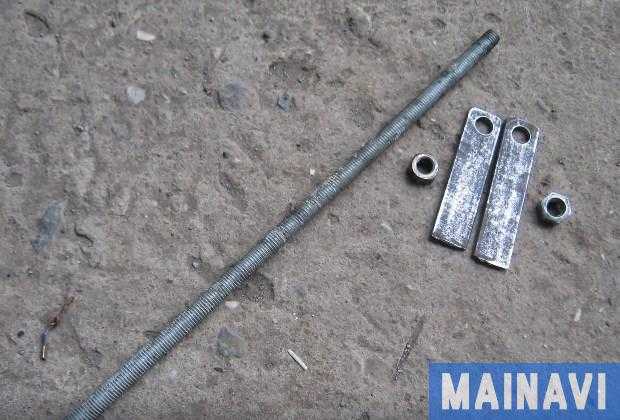

Последняя может быть перемещаемой по высоте. Для реализации такой модификации площадки изготавливаются ее крепления, основанные на болтовых соединениях, позволяющих закреплять ее на нужном уровне

Свойства металлической конструкции позволяют снабдить приставную лестницу крюками-зацепами, которые могут удерживать ее в нужном положении, опорной площадкой для ног. Последняя может быть перемещаемой по высоте. Для реализации такой модификации площадки изготавливаются ее крепления, основанные на болтовых соединениях, позволяющих закреплять ее на нужном уровне.

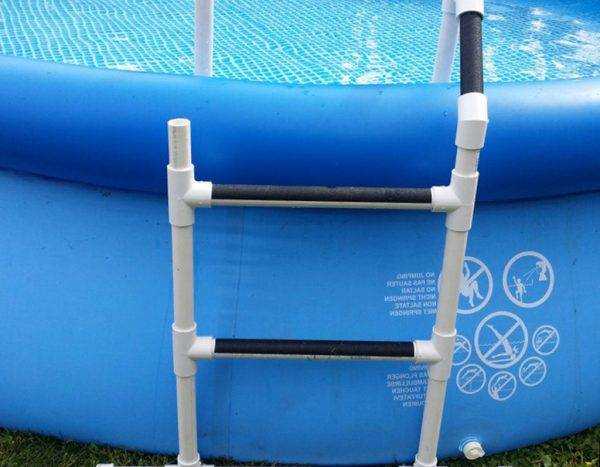

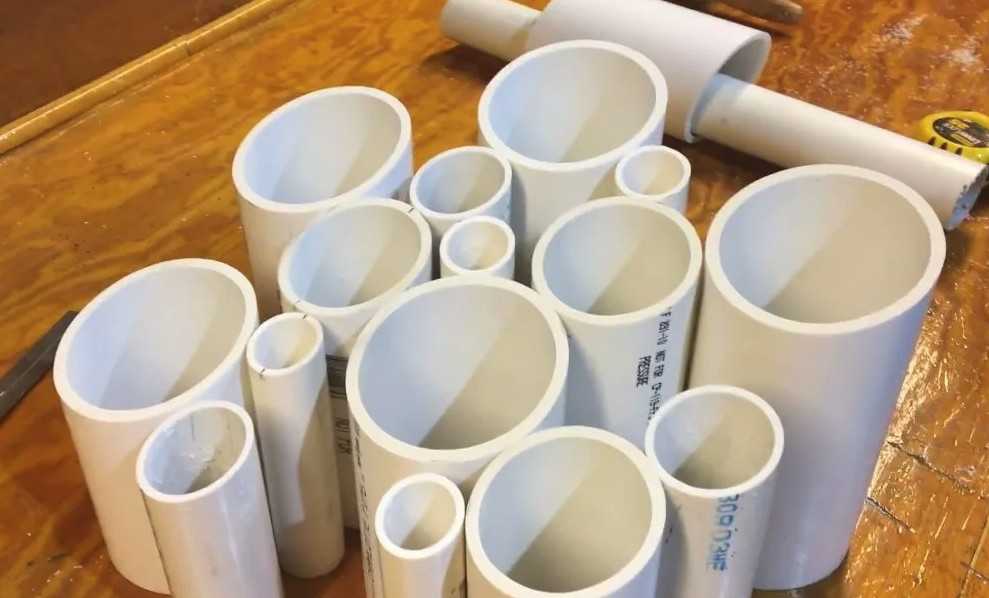

Из ПВХ труб

Данный способ изготовления лестницы самый непрактичный. Его особенностями являются: дороговизна материалов, низкая прочность конструкции, сложность сборки. Чтобы изготовить лестницу из ПВХ труб, необходимо использовать последние с внутренним диаметром не менее 32 мм. Желательно, чтобы они имели внутреннее армирование металлом или температуроустойчивым слоем. Соединения вертикальных опор с горизонтальными подножками осуществляются при помощи ПВХ тройников.

Для максимально безопасного использования лестницы из ПВХ труб ее высота не должна превышать 2 м. В противном случае при оказании рабочей нагрузки она может подвергнуться конструктивной деформации, что может угрожать жизни и здоровью того, кто ее использует.

Способы крепления заготовок

Если вы заинтересовались вопросом, как сделать интересную поделку своими руками, то для придания пластиковым изделиям нужной формы следует запастись некоторым набором инструментов. Потребуется газовая горелка, пила по металлу или лобзик. Самодельные изделия могут быть сплошными, соединенными при помощи клеящего состава и болтов, или разборными.

Если вы все же решитесь воспользоваться данным способом, то трубы должны быть очищены от загрязнения в местах будущего соединения. Край трубы, который будет вставляться, следует покрыть смазкой. Когда труба войдет полностью в раструб, ее надо немного выдвинуть назад. Это позволит в дальнейшем разбирать конструкцию. Трубы и муфты можно купить и в строительных магазинах. Материалы должны быть достойного качества. Если поискать отзывы о компании, ИнжПласт то можно удостовериться в надежности и опытности компании, работающей на рынке строительства наружных инженерных сетей.

Использование клея помогает сделать конструкцию более прочной. Детали сначала обрабатываются наждачной бумагой в точках соединения с последующим тщательным обезжириванием. Клей наносить надо на обе стороны крепления – и внутреннюю, и внешнюю. При состыковке трубу вставляют плотно до отказа, а затем делают поворот в четверть оборота. После этого следует обеспечить надежное склеивание посредством плотного прилегания деталей.

Очень трудоемким будет вариант с креплением болтами, что видно на фото поделок из пластиковых труб. Мастеру надо будет разметить места сверления отверстий и воспользоваться в работе дрелью. Клеить уже не надо, а соединения будут очень прочными.

Лестница раскладная

Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц. Чтобы изготовить лестницу стремянку своими руками вам понадобятся:

• Набор материалов для легкой переносной лестницы, в двух экземплярах
• Дверные навесы продолговатые, 2 шт.
• Фанера 34х50
• Болты м6 длина 75мм, 4 шт.
• Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
• Болты длиной большей чем толщина фанеры, 5 шт.
• Саморезы 55мм, 4 шт.
• Уровень
• Уголок мебельный продолговатый, 2 шт.
• Уголок мебельный z-образный, 1шт.

Скрепление дверными навесами

Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.

В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.

Установка площадки

В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.

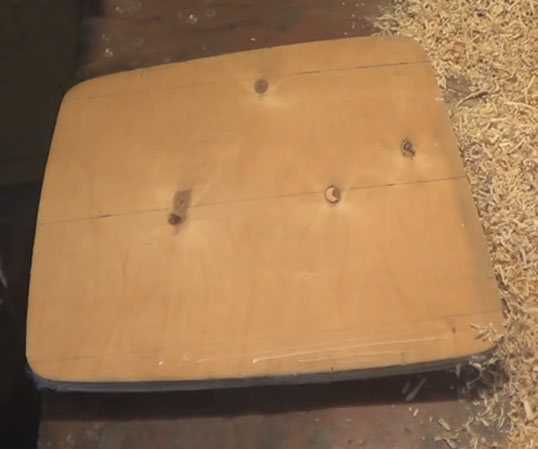

В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см. Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.

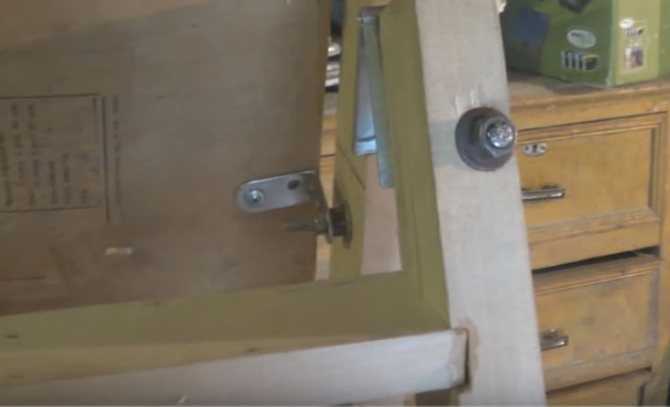

К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.

Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.

На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.

Крепление верхней площадки

Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.

Рис.3

Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного. Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке. По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.

Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.

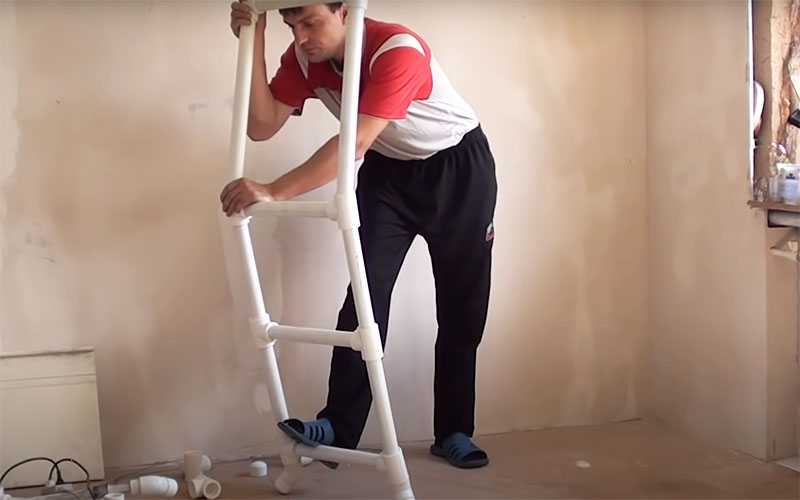

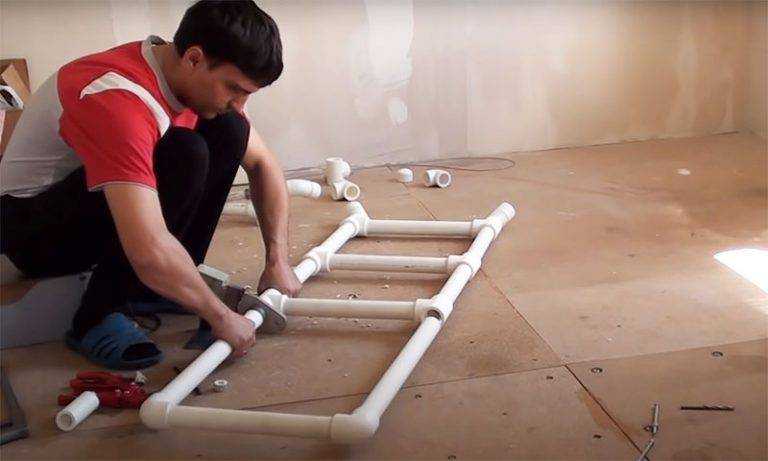

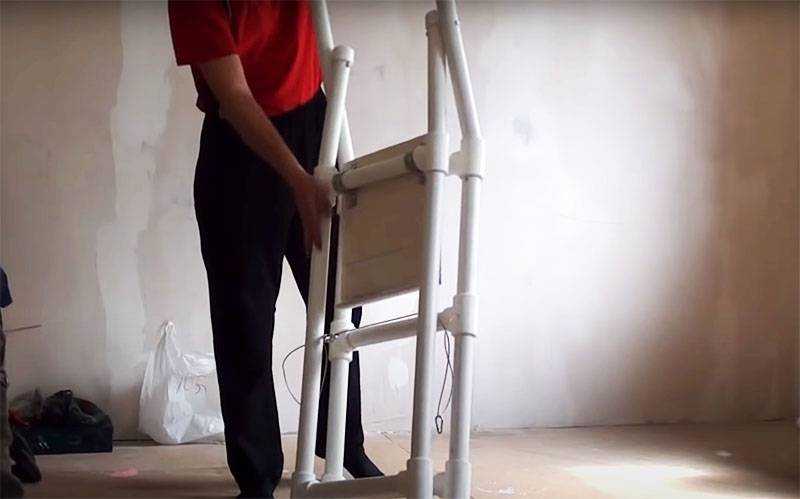

Что потребуется для стремянки: материалы и инструменты

Для сборки стремянки не понадобится никаких особенных инструментов – всё это у вас есть, раз вы занимались ремонтом или заменой труб. Вам потребуется аппарат для горячей пайки полипропилена и ножовка для резки трубы.

ФОТО: YouTube.comИз специфических материалов нужно приготовить: тройники для труб по две штуки на каждую ступеньку, 4 уголка под 45° и 2 под 90°, материал для верхней площадки и стальной трос для фиксации стремянки в разложенном виде

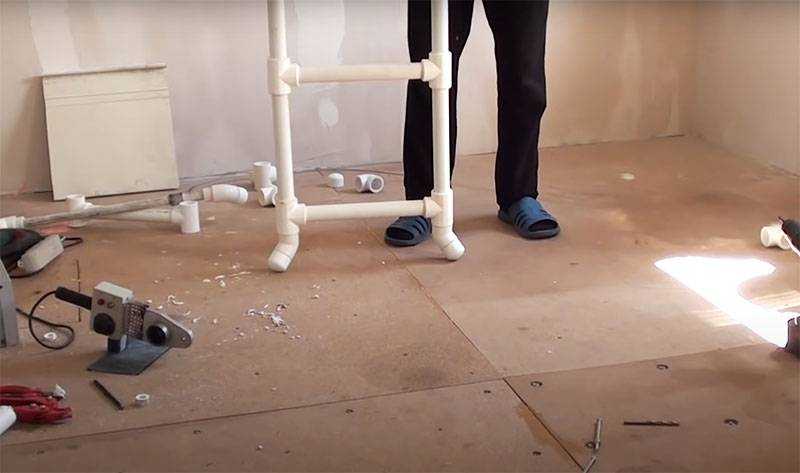

Соединять детали вы будете горячим способом, как при работе с водопроводом и канализацией. Что касается диаметра труб, то рассчитывайте на свой вес. Для человека весом в 70-80 кг потребуются трубы не менее 40 мм в диаметре.

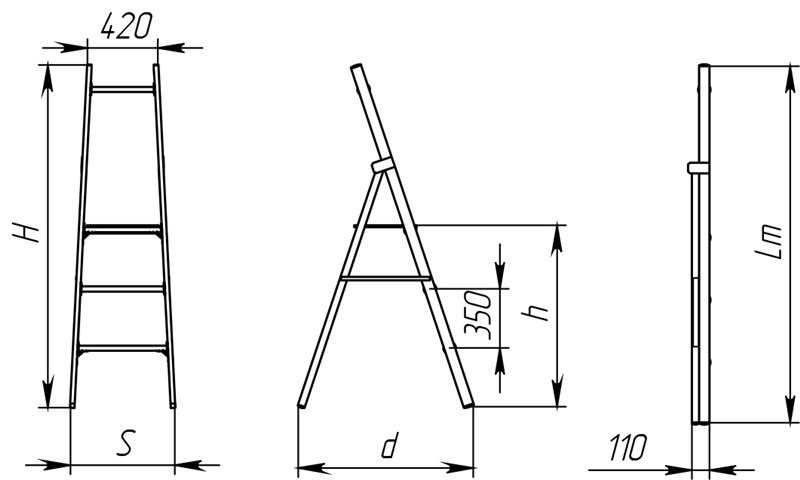

Составление чертежа

Чертеж лестницы лучше выполнить самостоятельно. Это позволит создать максимально подходящую конструкцию для конкретной ситуации. Проект лестницы включает в себя несколько важных пунктов, которые нельзя игнорировать. В чертеже указывается высота конструкции, а также расстояние между ее поручнями.

Также схема должна включать в себя количество ступеней. При этом учитывается дистанция между ними. Форму поручней потребуется изобразить на рисунке. Чем подробнее будет составлен проект конструкции, тем лучше. Не стоит также забывать о крепежах, с помощью которых готовая конструкция будет фиксироваться к чаше бассейна.

Обратите внимание! Если в семье есть дети, то тогда рекомендуется составить чертеж дополнительной лестницы для них. Пользоваться конструкцией для взрослых маленьким детям будет проблематично. Если подойти к составлению схемы со всей серьезностью, то тогда своими силами можно составить подробный проект, соответствующий индивидуальным характеристикам резервуара

Если подойти к составлению схемы со всей серьезностью, то тогда своими силами можно составить подробный проект, соответствующий индивидуальным характеристикам резервуара.
