В какой цвет красить трубы коммуникаций и могут ли оштрафовать за неправильный выбор?

Часто задаваемые вопросы по маркировке трубопроводов

Ниже представлены ответы на самые распространенные вопросы по маркировке трубопроводов промышленных и гражданских объектов.

В какой цвет необходимо окрашивать трубопроводы в ЦТП, ИТП, котельной?

Согласно ГОСТ 14202 маркировка трубопроводов не зависит от объекта, а зависит от вещества в трубопроводе.

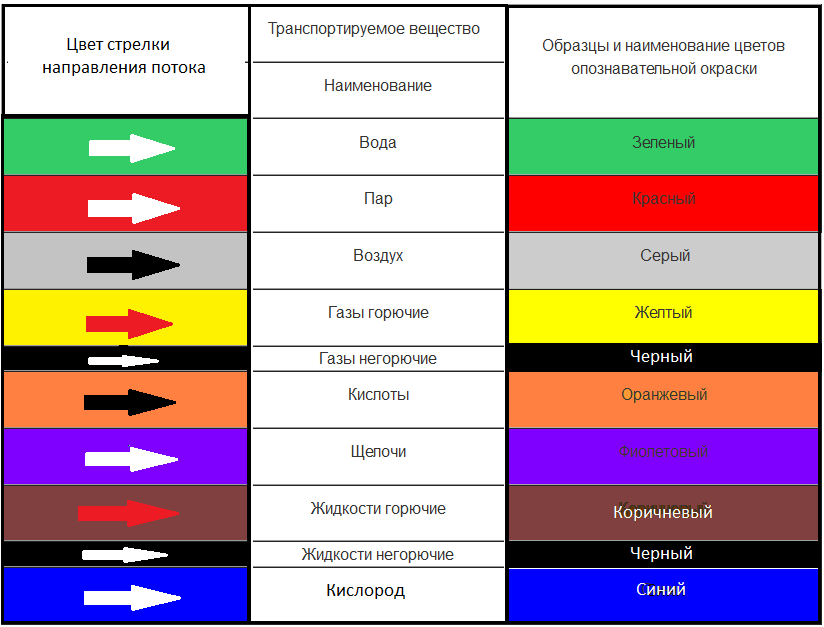

Трубопроводы с транспортируемым веществом ВОДА окрашиваются в зеленый цвет, ПАР — красный, ВОЗДУХ — синий, ГАЗ — желтый, КИСЛОТЫ — оранжевый, ЩЕЛОЧЬ — фиолетовый, ЖИДКОСТИ — коричневый, ПРОЧИЕ — серый.

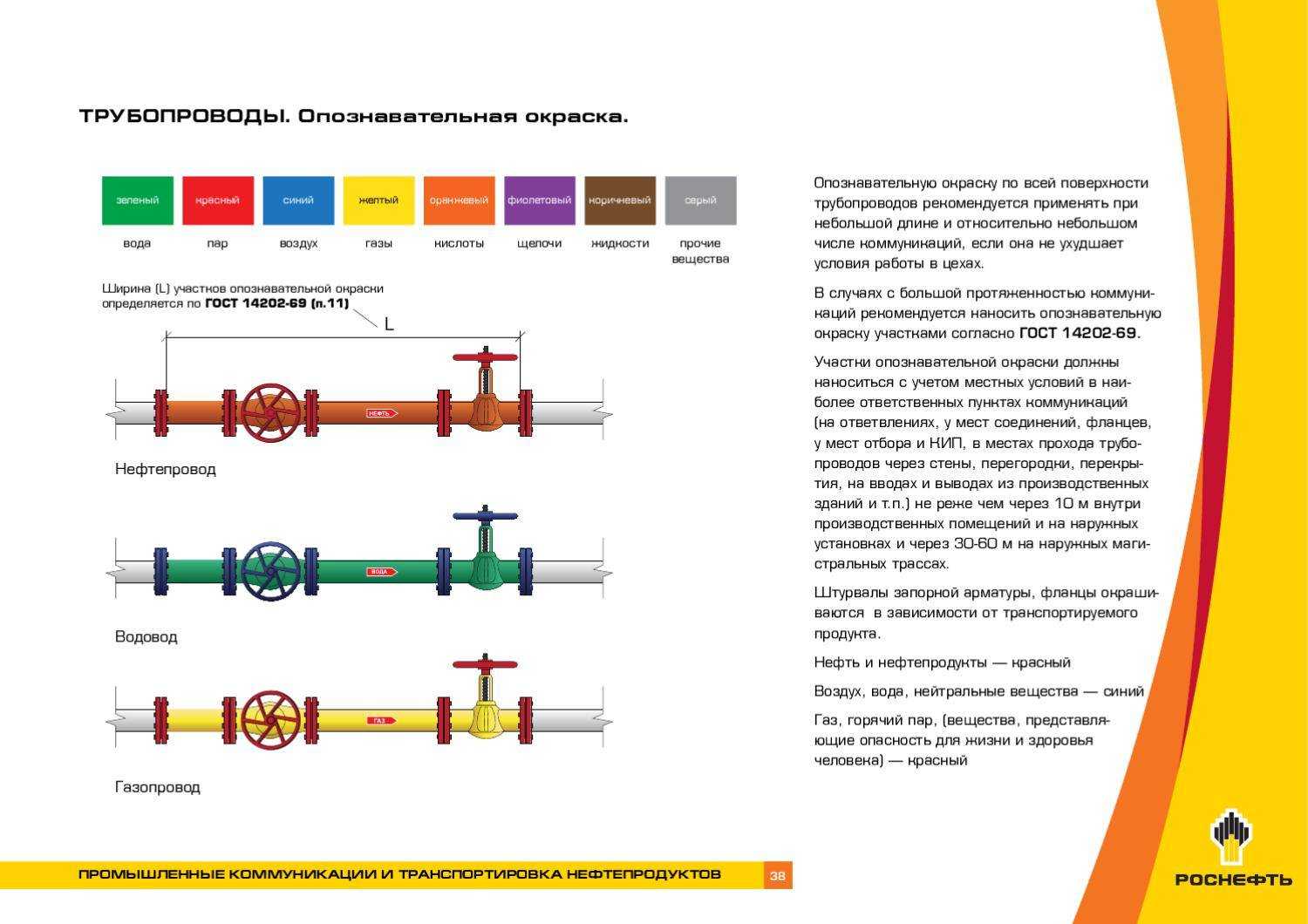

Читать подробнее про опознавательную окраску трубопроводов.

Как маркировать трубопроводы в ЦТП, ИТП, котельной?

В трубопроводах ЦТП/ИТП/котельных наиболее распространенные вещества — вода, пар, газ.

Трубопровод с водой следует окрасить в зеленый цвет, с паром — в красный цвет, с газом — в желтый цвет. Опознавательную окраску допускается наносить участками.

Также необходимо указать наименование и направление движения вещества с помощью маркировочных щитков или самоклеющихся маркеров. Их цвет должен быть такой же, как и цвет опознавательной окраски. Места расположения щитков регламентированы нормативной документацией.

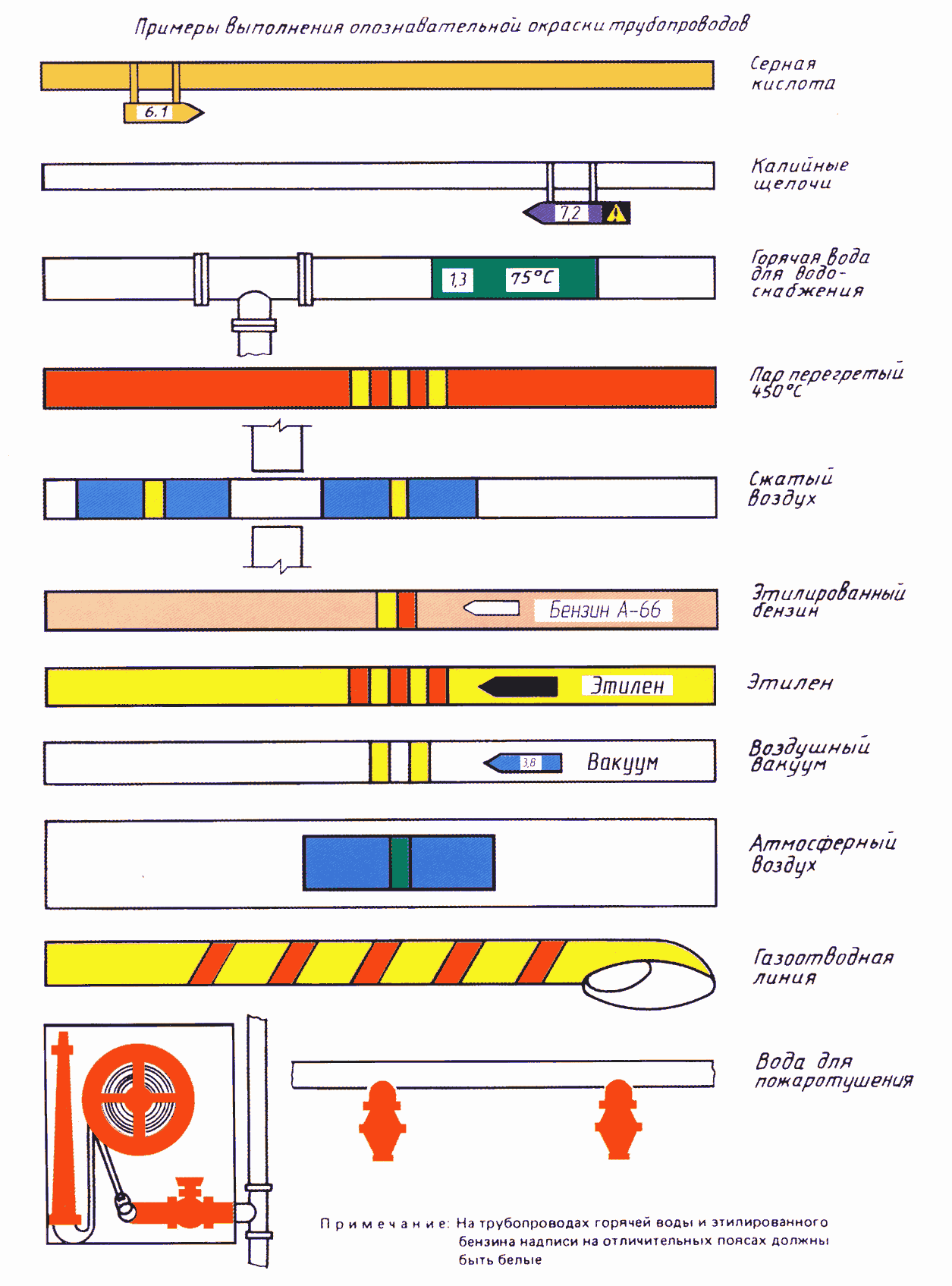

Скачать иллюстрированное руководство по маркировке трубопроводов.

Каким цветом окрашивать трубопроводы горячей/холодной воды/теплоносителя?

Все трубопроводы, транспортирующие вещества, основным компонентом которых является вода, окрашиваются в зеленый цвет в соответствии с ГОСТ 14202.

Если маркировать трубопроводы в соответствии с ГОСТ 14202, то подающий и обратный трубопровод окрашиваются в зеленый цвет (если теплоносителем является вода).

Для идентификации подающего и обратного трубопровода следует применять соответствующие обозначения с направлением движения и надписью, например “ТЕПЛОНОСИТЕЛЬ ПОДАЧА”

Такой способ противоречит ГОСТ 14202 — основному документу, регламентирующему маркировку трубопроводов.

По правилам на подающий и обратный трубопровод необходимо наносить щитки следующего типа с наименованиями “ТЕПЛОНОСИТЕЛЬ ПОДАЧА” и “ТЕПЛОНОСИТЕЛЬ ОБРАТНЫЙ”.

Кольца же на подающем и обратном трубопроводах наносятся только желтого цвета и в случае, если температура теплоносителя свыше 120°С

Требование маркировать подающий трубопровод тепловой сети желтым кольцом на зеленом фоне, а обратный — коричневым кольцом на зеленом фоне, позаимствовано из недействующей сейчас «Типовой инструкции по эксплуатации, ремонту и контролю стационарных трубопроводов сетевой воды РД 34.39.501, ТИ 34-70-042-85» и было действительно лишь для трубопроводов сетевой воды, находящихся на балансе электростанций.

Действующая на сегодняшний день нормативная документация по маркировке трубопроводов с теплоносителем ссылается исключительно на требования ГОСТ 14202.

Как правильно маркировать газопроводы?

Трубопроводы, транспортирующие любые газы, окрашиваются в желтый цвет в соответствии с ГОСТ 14202.

Следует указать наименование газа и направление движения посредством маркировочных щитков или самоклеющихся маркеров.

Также необходимо в зависимости от параметров газа нанести предупреждающие кольца красного или желтого цвета (таблица 3, ГОСТ 14202), а если газ имеет опасное свойство (легковоспламеняемость, ядовитость, окислитель), то необходимо нанести соответствующий знак опасности.

Как маркировать трубопроводы пара?

Трубопроводы с паром необходимо окрасить в красный цвет и нанести красный щиток с наименованием и направлением его движения следующего типа.

Если давление в трубопроводе пара более 1 кгс/см² и температура св. 120С, то необходимо нанести желтое предупреждающее кольцо поверх окраски. При увеличении параметров пара увеличивается количество наносимых колец (см. табл.3 ГОСТ 14202)

Как маркировать трубопроводы пожаротушения?

Окраска и цифровое обозначение трубопроводов пожаротушения следующие:

— водозаполненные трубопроводы — зеленый цвет или цифра «1»;

— воздушные трубопроводы — синий цвет или цифра «3»;

— незаполненные трубопроводы и «сухотрубы» — голубой цвет или цифровой код «3с»;

— трубопроводы с пенообразователем или раствором пенообразователя, — коричневый цвет или цифра «9».

Цвет маркировочных щитков, указывающих направление движения огнетушащего вещества, — красный.

Просмотреть краткий обзор нормативной документации по маркировке трубопроводов пожаротушения.

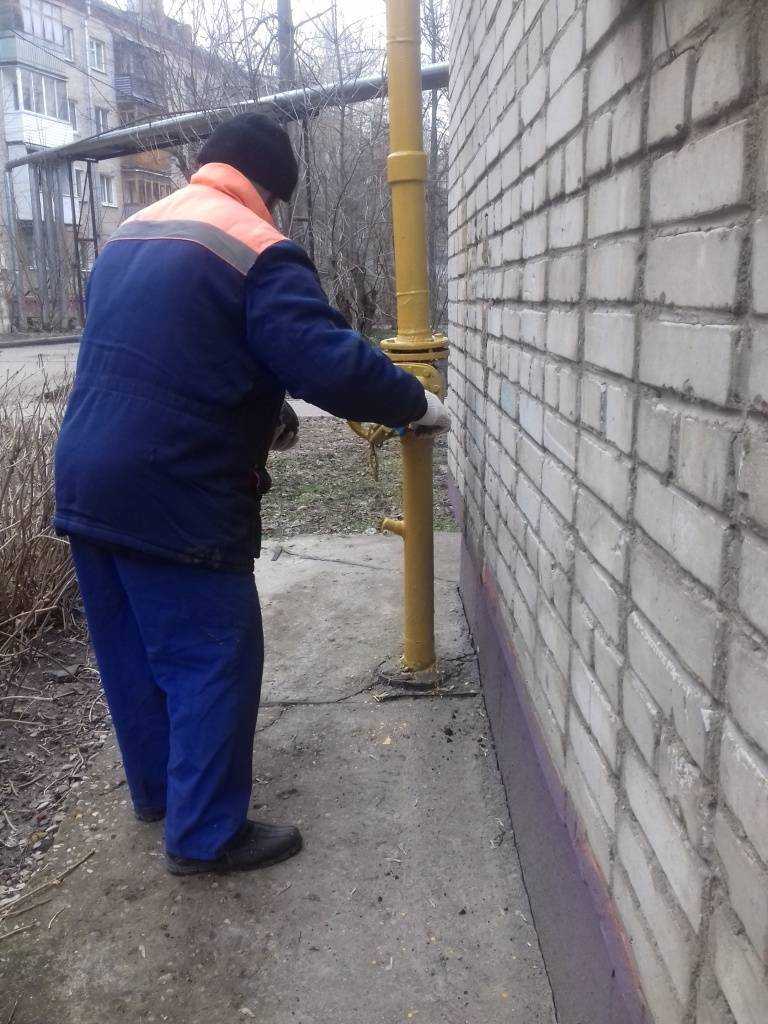

Технология покраски

Газовые коммуникации окрашивают по правилам отделки металлических изделий. Исключение составляет предварительный этап зачистки старого покрытия, в ходе которого запрещается использовать нагрев.

Трубу заворачивают в пропитанную смывочным средством ветошь и спустя 10-20 минут удаляют краску шпателем. При очистке поверхности от грязи и ржавчины применяют щетку для металла. После обезжиривания ацетоном или бензином трубу грунтуют средством, предназначенным для нанесения на ржавчину.

В производстве таких составов используют красители, поэтому грунтовка может быть разного цвета — от черного до зеленого.

Для повышения прочности в нее добавляют лак. Он препятствует проникновению влаги в пористую структуру вещества и придает блеск всей конструкции. Материалы приобретают исходя из формулы: 1 л лака на 2 л грунтовой жидкости.

Перед нанесением средства поверхность обтирают мешковиной и грунтуют прямо по ржавчине. Раствор укладывается в 2 слоя при помощи кисти.

Спустя 48 часов приступают к окрашиванию, в ходе которого краску наносят перпендикулярно трубе, не допуская подтеков. Покрытие должно быть толстым, поэтому разводить краситель не рекомендуется. Покраску выполняют в 2 этапа с промежуточной просушкой.

Коммуникации в квартирах и домах — это обычное явление. Некоторые из них можно спрятать за ГКЛ. А вот к содержанию газовых труб выдвигаются особые требования, так как от их состояния зависит благополучие и жизнь людей.

Согласитесь, что к эксплуатации газовых коммуникаций следует отнестись максимально ответственно. Краска для газовых труб должна выбираться с особой тщательностью, поскольку ее задача защитить стальной сплав от коррозии. Однако газовые трубы, выкрашенные по общепринятому стандарту могут уродовать интерьер.

Мы расскажем вам, когда следование нормативам обязательно, а в каких случаях ими можно пренебречь. Вы узнаете, как выбрать краску для газовых коммуникаций и провести основные этапы окрашивания. В качестве бонуса мы раскроем секрет, как точно рассчитать требуемый объем краски.

Кто должен красить газовые трубы. Обязаны ли жители красить газопроводные трубы?

Спасибо.

Уважаемая Наталия! Граница покраски газовых труб в многоквартирном доме

Как правильно определить границу покраски газовых труб в многоквартирном доме? До крана перекрытия красит, допустим, наше ТСЖ, а после – красит служба горгаза? Или все трубы, что на территории ТСЖ, красит само ТСЖ?

Отвечают специалисты ОАО «Мосгаз»

Согласно Правил безопасности систем газораспределения и газопотребления ПБ 12-529-03, наружным является газопровод, проложенный вне здания до футляра при вводе в здание. Указанный газопровод находится в хозяйственном ведении предприятия, если иное не оговорено в технической документации. Покраска наружного газопровода производится согласно плану-графику. Газопроводы от точки пересечения со стеной здания, газовые стояки, ответвления от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, включая отключающие устройства, является общим имуществом. Согласно П.16-Б постановления Правительства РФ от 13.08.2006 № 491 «Об утверждении правил содержания общего имущества в многоквартирном доме», надлежащее содержание общего имущества обеспечивается товариществом собственников жилья. http://www.gazportal.ru/info/faq/?id=17. Согласно ст. 161 ЖК РФ: 1.1. Надлежащее содержание общего имущества собственников помещений в многоквартирном доме должно осуществляться в соответствии с требованиями законодательства Российской Федерации, в том числе в области обеспечения санитарно-эпидемиологического благополучия населения, о техническом регулировании, пожарной безопасности, защите прав потребителей, и должно обеспечивать: 5) постоянную готовность инженерных коммуникаций, приборов учета и другого оборудования, входящих в состав общего имущества собственников помещений в многоквартирном доме, к осуществлению поставок ресурсов, необходимых для предоставления коммунальных услуг гражданам, проживающим в многоквартирном доме, в соответствии с правилами предоставления, приостановки и ограничения предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домах, установленными Правительством Российской Федерации. 2.3. При управлении многоквартирным домом управляющей организацией она несет ответственность перед собственниками помещений в многоквартирном доме за оказание всех услуг и (или) выполнение работ, которые обеспечивают надлежащее содержание общего имущества в данном доме и качество которых должно соответствовать требованиям технических регламентов и установленных Правительством Российской Федерации правил содержания общего имущества в многоквартирном доме, за предоставление коммунальных услуг в зависимости от уровня благоустройства данного дома, качество которых должно соответствовать требованиям установленных Правительством Российской Федерации правил предоставления, приостановки и ограничения предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домах. Согласно Правил безопасности систем газораспределения и газопотребления ПБ 12-529-03, наружным является газопровод, проложенный вне здания до футляра при вводе в здание. Указанный газопровод находится в хозяйственном ведении предприятия, если иное не оговорено в технической документации. Покраска наружного газопровода производится согласно плану-графику. Газопроводы от точки пересечения со стеной здания, газовые стояки, ответвления от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, включая отключающие устройства, является общим имуществом. Желаю удачи Вам.

Выбор краски

Краска для покраски газовых труб в доме или на улице тоже выбирается в соответствии с определенными требованиями.

Главная ее цель – предупреждение коррозии металлических газоводов, однако есть различия между составами для внутреннего и наружного использования.

Из всех «коммунальных служб», газовая — самая «противная». Опустим стоимость подключения к газовым сетям, которая совсем не выглядит обоснованной. Газопровод может проходить у вас прямо по границе участка, но за «подключение» двумя метрами труб с вас возьмут более тысячи долларов. Это то, что возьмет с вас «обслуживающая организация», в моем случае — «ОдессаГаз». Кроме того, вы за свой счет спроектируете и построите газопровод, который будет идти по вашему участку и к приборам внутри дома. Надо ли говорить, что как проектированием, так и монтажом данного газопровода занимаются «лицензированные» предприятия, которые тоже хотят кушать, и кушать хорошо. Мне вообще ситуация, когда продавец товара требует от покупателя построить инфрастуктуру по доставке товара, кажется абсурдной. Это как если бы вы купили молочнику автомобиль, чтобы он с него мог продавать вам молоко по утрам.

Дальше еще интересней. После того, как вы оплачиваете всю эту инфрастуктуру по доставке газа к вам домой, вам еще и начинают диктовать какие-то требования по ее содержанию именно в том виде, в котором удобно газовой службе, даже если это противоречит вашим желаниям и существующим нормам.

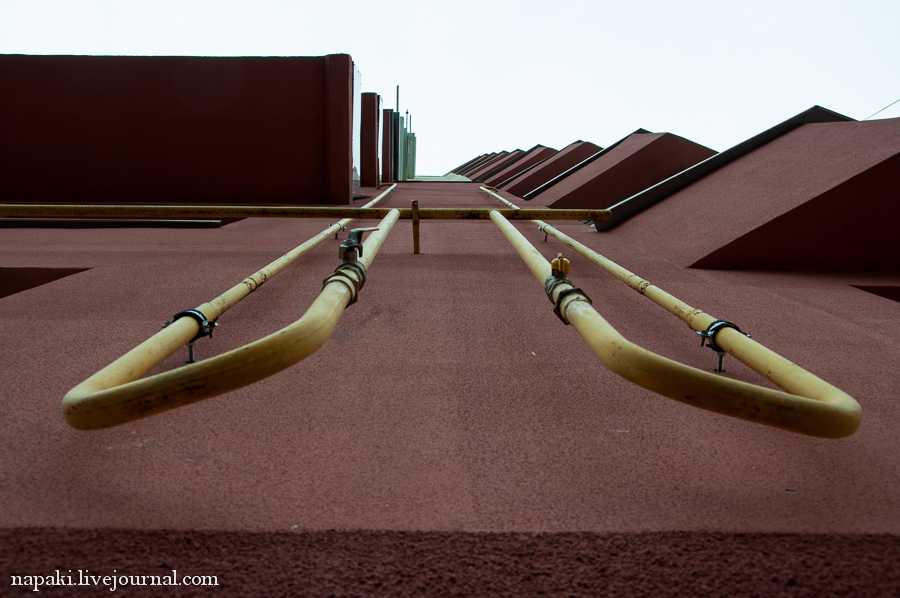

К примеру: столь милая окраска газовых труб в ядовитый желтый цвет, который так любят наши газовщики и который они хотят видеть на всех фасадах, вне зависимости от их цвета.

Не самый эстетичный вариант.

Берем ДБН В.2.5-20-2001, Газоснабжение. Читаем. Находим, что в желтый цвет окрашиваются «газораспределительные пункты», а не газопроводы низкого давления для жилых зданий. Газораспределительный пункт — это примерно вот так:

Для газопроводов низкого давления, использующихся в жилых зданиях, установлено только количество слоев грунта и краски, плюс тип окрашивающего материала (что логично — газопровод должен быть защищен от коррозии), но никак не цвет. Так что требования изуродовать ваш фасад можно смело игнорировать.

Следующий интересный момент — запрет на «скрытый монтаж» газопровода внутри помещений. По трактовке работников газовых служб это означает, что все газовые трубы внутри вашего дома должны торчать на виду (и еще быть покрашены в желтый цвет, ага) и зашить их чем-либо вы не можете. Когда мне это заявили в первый раз, я просто отмахнулся, но в процессе монтажа меня настойчиво приучали к мысли о том, что эти трубы на стенах теперь часть моей жизни и лучше мне подружиться с ними прямо сейчас. Пришлось снова порыться в том же ДБН, после чего выяснилось, что скрытый монтаж газопровода — абсолютно допустимая вещь, нужно всего лишь обеспечить доступ к нему при помощи каких-либо съемных панелей и вентиляцию пространства, в котором он находится. Опять же, вполне логичные требования — если у вас утечка, в ваших же интересах ее учуять как можно быстрей, чтобы газ не скапливался в закрытом пространстве.

Так что боремся с маразмом газовых служб акциями гражданского неповиновения — красим трубы в любой устраивающий нас цвет и прячем их за красивыми панельками!

Зачастую возникает вопрос о том, каким же образом можно покрасить газовую систему, и разрешено ли это вообще. Нужно разобраться в том, какими цветами краски окрашивать трубы, какими видами красящих веществ допускается окрашивание и каким образом нанести краску на поверхности труб.

Как рассчитать количество краски

Прежде всего, следует сказать, что общих норм расхода краски на окраску труб не существует. Причина заключается в том, что каждый красящий материал характеризуется своей плотностью, вязкостью, перечнем ингредиентов и другими свойствами. Однако ориентировочный расход краски на 1 кв. метр поверхности указывается на ёмкости, в которой он продаётся. Необходимо помнить, что потребуется 2 слоя.

Расход краски будет зависеть о ее вида, площади труб и способа нанесения

Таким образом, расчёт сводится к решению простой математической задачи по определению площади поверхности трубы.

Из курса стереометрии средней школы известно, что значение этого параметра цилиндра каковым, по сути, является любое трубное изделие, вычисляется по следующей формуле:

S= π×D×L, где

π – математическая константа; D – диаметр трубы; L – длина трубы.

В качестве примера выполним расчёт, сколько потребуется краски с расходом 250 г/м2 на два слоя при внешнем диаметре трубы 30 мм и её длине 10 метров.

Площадь поверхности трубы будет такой: 3,14×0,03×10=0,942 м2.

На каждый слой потребуется 0,25×0,942=0,2355 кг краски. А на два ориентировочно уйдёт 0,471 кг красящего материала.

Безусловно, пример надуманный. Ведь зная, как можно покрасить трубу внутри помещения, хозяин не станет тратить время на высчитывание тысячных долей грамма. Тем не менее, такой подход пригоден для больших трубопроводов.

Выбор краски

Краска для покраски газовых труб в доме или на улице тоже выбирается в соответствии с определенными требованиями.

Главная ее цель – предупреждение коррозии металлических газоводов, однако есть различия между составами для внутреннего и наружного использования.

Есть, конечно, способы, как можно обойти это правило, например, спрятать тубы за съемную решетку. Но в основном газовые трубы – открытые. Ржавая труба посреди отремонтированного помещения выглядит не очень эффектно, поэтому нужно что-то делать, а если конкретнее – покрасить газовую трубу.

Красят газовые трубы, как и любые другие металлические поверхности, алкидной краской. На вид она отличается от любой другой краски тем, что алкидная более вязкая и густая. Это объясняется тем, что такая краска сделана из смолы. Работать с ней нужно крайне аккуратно:

Во-первых, она огнеопасная; Во-вторых, если такая краска попадет на кожу, очиститься водой с мылом не получится; В-третьих, алкидная краска, имеет очень специфический запах, поэтому помещение, в котором выполняется покраска, должно хорошо проветриваться.

Но и преимуществ у алкидной краски предостаточно, она очень прочная, а кроме того ее можно наносить и на горячие трубы. В холодное время года такую краску использовать можно, но есть вероятность, что она замерзнет быстрее, чем высохнет. Поэтому если предполагаются наружные работы, лучше выполнять их не в лютый мороз.

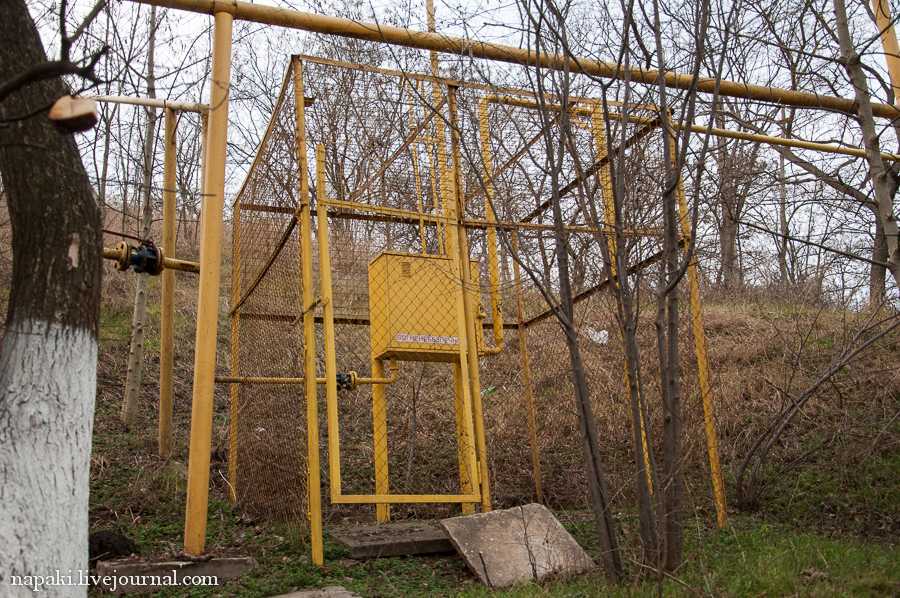

Все мы привыкли видеть на улице газовые трубы желтого цвета, это тоже требование газовиков. Но есть оговорка, если трубы идут по фасаду здания, их можно красить в цвет фасада. В квартире же вы можете красить трубы в тот цвет, который захотите. В силу того, что газовая трубя открытая, ее можно покрасить в цвет интерьера, чтобы она не бросалась в глаза. Хотя более традиционный цвет белый.

Есть краски, которые можно наносить прямо на ржавчину. Но все равно прежде чем покрасить газовые трубы, нужно произвести необходимую подготовку. Трубу необходимо сначала ошкурить, удалить частично или полностью старую краску, а затем обезжирить. Не поленитесь это сделать, и тогда труба получится ровная, гладкая и смотреться будет вполне симпатично.

Как краски ведут себя при окрашивании

Красить надо небольшой кистью, а чтобы избежать подтеков, наносить ее лучше малыми дозами и перпендикулярно трубе. Если труба идет вдоль стены, кисточку можно изогнуть так, чтобы покрасить заднюю часть. Но в любом случае красить лучше до того, как со стенами будет производиться дальнейшая отделка, потому что удалить алкидную краску, например, с обоев весьма затруднительно. Если с одного раза хорошо прокрасить трубу не получится, можно повторить процедуру, выждав определенное количество времени, иногда 4-6 часов, а иногда сутки, зависит от производителя.

Такая краска называется еще радиаторная, то есть подходит для радиаторов отопления. Еще часто встречается краска с названием ПФ-115, это название по ГОСТу. Многие производители выпускают такую краску.

Коммуникации в квартирах и домах — это обычное явление. Некоторые из них можно спрятать за ГКЛ. А вот к содержанию газовых труб выдвигаются особые требования, так как от их состояния зависит благополучие и жизнь людей.

Согласитесь, что к эксплуатации газовых коммуникаций следует отнестись максимально ответственно. Краска для газовых труб должна выбираться с особой тщательностью, поскольку ее задача защитить стальной сплав от коррозии. Однако газовые трубы, выкрашенные по общепринятому стандарту могут уродовать интерьер.

Мы расскажем вам, когда следование нормативам обязательно, а в каких случаях ими можно пренебречь. Вы узнаете, как выбрать краску для газовых коммуникаций и провести основные этапы окрашивания. В качестве бонуса мы раскроем секрет, как точно рассчитать требуемый объем краски.

Виды краски

Для покраски коммуникаций на улице применяют антикоррозийные средства, рассчитанные на металлические изделия. К этой же категории можно отнести грунт-эмали «3 в 1», которые в результате контакта с оксидами железа образуют защитную пленку, прочно сцепленную с поверхностью металла.

Обратите внимание на: Технология покраски дымовых труб своими руками: выбор краски и пошаговая инструкция по окрашиванию из разных материалов

Такая обработка может применяться в тех случаях, когда толщина коррозии составляет не более 0,1 мм. Выпускают составы в виде раствора, суспензии и эмульсии.

Для внутренних работ применяют любые виды красок по металлу, за исключением паропроницаемых.

Наружные газопроводы

К популярным средствам окрашивания внешнего газопровода относятся:

1. Алкидная эмаль, которую можно наносить на горячие трубы. Состав образует тонкое покрытие, устойчивое к любым атмосферным воздействиям. Срок его службы составляет не менее 5 лет. Работать с алкидными смесями нужно аккуратно, поскольку они огнеопасны и имеют специфический запах.
2. Полиуретановая краска. Ее отличает эластичность и хорошее сцепление с поверхностью. Вещество не теряет своих качеств на протяжении 10-12 лет.
3. 2-компонентный эпоксидный состав — износостойкий, но не эластичный материал.
4. Электропроводная краска, представленная дисперсиями алюминиевого или цинкового порошка в органическом лаке, обеспечивает 2-уровневую защиту от коррозии.

Внутренние газопроводы

Окрашенная газовая труба в интерьере кухни.

При окрашивании газопровода в квартире применяются как наружные, так и интерьерные составы. Главное, чтобы они не создавали паропроницаемое покрытие, поскольку целью покраски в данном случае является защита металлической трубы от воздействия пара и кислорода.

Противопожарные красящие вещества обеспечивают необходимую безопасность внутренних сетей. В процессе разогрева эти покрытия превращаются в углеводистую пену с высокими теплоизоляционными свойствами, способную противостоять огню. В качестве примера можно привести краску для покраски газовых труб Полистил, которая защищает поверхность в течение часа.

Обратите внимание на: Как правильно разбавить алкидную эмаль

Этапы работы

Выбрав, чем можно покрасить трубу, не стоит сразу наносить краску. Нужно провести подготовительные работы и подобрать необходимые материалы. Могут понадобиться:

• кисть (если размер трубы большой, то можно использовать валик);
• металлическая жесткая щетка;
• ацетон или другой обезжириватель;
• грунтовка;
• подобранный лакокрасочный состав.

Дальнейшие работы будут различаться в зависимости от того, из чего сделан дымоход. Дымовые трубы делают из:

• металла;
• кирпича;
• керамики;
• железобетона.

Перед началом работы рекомендуется, если это возможно, прекратить подачу газа в дымоход и дать трубе остыть до температуры окружающего воздуха. Это не только снизит травматизм (риск обжечься о горячую поверхность) и токсичность лакокрасочного состава, но и позволит красителю при застывании образовывать более прочную пленку.

Металлические поверхности

Трубы изготавливаются в основном из нержавеющей стали и в последнее время стали наиболее популярными в частных домах. Их устанавливают не только на газовые котлы и колонки, но и монтируют на сложенные из кирпича печи. Дымоходы из нержавейки прочные и удобные. Их основное преимущество – легкость монтажа. Но перед тем как красить нержавейу, поверхность необходимо подготовить. Для этого делают следующее:

• очищают металл от следов старого покрытия, пыли и других загрязнений с помощью металлической щетки;
• тщательно моют и просушивают;
• обрабатывают обезжиривателем;
• наносят антикоррозийную смесь (если грунт имеет в своем составе антикоррозийные добавки, то этот этап можно не выполнять);
• после высыхания дымоход покрывается 2-3 слоями грунтовки.

Когда грунт высохнет, можно начинать красить. Окрашивание проводится по периметру и начинается сверху.

Антикоррозионная защита имеет большое значение для эксплуатационного срока дымовой трубы. При высокой рабочей температуре и агрессивной среде защитный лакокрасочный слой должен быть устойчивым к этим вредным факторам. Поэтому окрашивание дымовых труб – это необходимость.

Кирпичные дымоходы

Сейчас кирпич менее популярен, но еще недавно дымоходы складывали в основном из него. Но как покрасить кирпич? Прежде всего, конструкцию необходимо подготовить:

• подтянуть ослабевшие болты на соединительных хомутах;
• удалить старую краску или известку;
• вымыть от сажи, копоти и грязи;
• восстановить поврежденный слой штукатурки (не обязательно ее менять полностью, достаточно наложить смесь на поврежденные участки и дождаться высыхания);
• нанести грунтовку минимум в 2 слоя (допускается больше).

После того, как грунт просохнет, можно красить. Краску на кирпич рекомендуется наносить в 2 слоя для обеспечения большей прочности и насыщенности цвета.

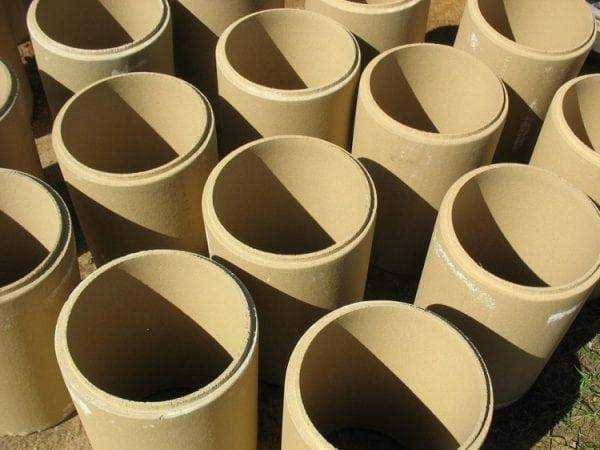

Керамические трубы

Это строительная новинка, состоящая из керамической трубы, слоя изоляции и отделки из пенобетона или металла. Считается самой теплосберегающей.

Способ окраски зависит от того, чем покрыт изоляционный слой:

• пенобетон обрабатывается по той же технологии, что и кирпич;
• металл окрашивается в соответствии с описанными выше правилами окраски металлической основы.

При выборе красителей для керамических труб термостойкость не играет большой роли, ведь слой изоляции снижает нагрев наружной поверхности.

Железобетон

В частных домах железобетонные конструкции встречаются крайне редко, скорей всего, это будет проходящий по участку промышленный трубопровод, доставляющий в дом газ или воду. Подбирать для него цвет придется не по своему вкусу, а в соответствии с требованиями маркировочной окраски.

Процесс защиты и отделки проводится точно так же, как при обработке и нанесении лакокрасочных средств на металлический дымоход. Главное – не забывать про антикоррозийную обработку и обезжиривание, ведь от сохранности трубопровода зависит бесперебойность поставляемых коммунальных услуг.

Если краска подобрана в соответствии со всеми требованиями и соблюдены все этапы обработки, то после высыхания состава получится прочная нетоксичная пленка, которая будет защищать конструкцию 5-15 лет. Срок защиты зависит от атмосферных влияний, внутренней температуры дымохода и от качества приобретенного лакокрасочного средства.
