Вакуумный клапан для канализации: принцип работы, установка

Монтаж

Разберемся, как монтируется вакуумная канализация, то есть, система, оборудованная аэратором. Вот общие рекомендации для проведения работ:

прежде чем начать работы, нужно убедиться, что клапан не пропускает. Для этого рекомендует открыть водопровод и наполнить аэратор водой. Если модель не пропускает ни капли, то это качественный вариант;
монтировать клапан можно и на вертикальной и на горизонтальной трубе, но сам аэратор нужно всегда устанавливать вертикально. Если поставить деталь с уклоном, то устройство будет значительно хуже справляться с возложенными на него функциями;
Если правильно установить аэратор на трубу не удается, то рекомендуется использовать фитинги – колена и тройники;
располагать устройство нужно так, чтобы к нему может быть получить доступ для проведения обслуживания и ремонт;
рекомендуется подключать аэратор выше по уровню самой высокой точки сети;
монтаж устройства необходимо проводить выше самой высокой точки слива;
не рекомендуется устанавливать клапан рядом с полом. Наименьшая высота расположения клапана должна составлять не менее 20 см.

Проведение работ

сначала намечают место расположения аэратора;
далее отключают подачу воды, это необходимо, чтобы кто-либо случайно не воспользовался канализацией во время монтажных работ;
если установку проводят на уже функционирующий трубопровод, то модель врезают через специальные фитинги;
монтажные работы проводят с учетом вида купленного клапана;
большинство моделей аэраторов имеют раструбный тип соединения.

Соединения элементов с раструбами проводится так:

соединяемые части очищают от пыли;
далее нужно установить в специальный желоб внутри трубы резиновый уплотнитель;
вводят трубку в раструб, после того, как деталь продвинется до конца, с внешней стороны выполняют метку карандашом;
далее разбирают временную конструкцию и выполняют монтаж;
для этого смазывают соприкасающиеся поверхности силиконовой смазкой. Затем гладкую трубу аэратора вводят в раструб до метки и слегка проворачивают для равномерного распределения смазки;
при необходимости зафиксировать трубу с установленным аэратором используют металлические хомуты.

Если планируется скрытый монтаж вакуумного клапана, то нужно выбирать специальные модели аэраторов. Если же стояк находится в коробе из гипсокартона или иного материала, то нужно позаботиться о том, чтобы в короб легко поступал воздух.

Для этого рекомендуется сделать в коробе «окошко», которое по размерам соответствует габаритам вентиляционной решетки аэратора. При таком способе монтажа на виду остается только решетка. Поэтому вытяжные решетки изготавливают в разных цветовых исполнениях. Этот элемент может быть белым или черным, но особенно популярны хромированные варианты решетки.

Итак, существуют ситуации, когда вакуумный клапан для канализации является единственным приемлемым вариантов для нормализации работы системы водоотведения. Эти устройства обеспечивают выравнивание давления в системе и исключают появление в квартире запаха канализации.

Совету по выбору

На сегодняшний день достаточно много производителей специализируется на выпуске вакуумных клапанов для канализации. Эти устройства могут отличаться по многим показателям, но принцип работы у них одинаковый

Первое, на что нужно обращать внимание при выборе вакуумного клапана – это его диаметр. Дело в том, что такие устройства могут быть предназначены для труб разного диаметра

Самыми распространенными, безусловно, являются модели для монтажа на общий сток и для раковин, соответственно, диаметр их может быть 110 и 50 миллиметров

При этом важно понимать, что клапан диаметром 50 миллиметров стоит устанавливать только в том случае, если к одному стояку подключается сразу несколько сантехнических приборов

Вакуумный клапан для канализационного стояка 110мм

Вакуумный клапан для трубы 50мм

Конструкция клапана также может быть разной, это предусматривает производитель. Очень часто отличие клапана заключается в штоке, так как много производителей устанавливают вместо него резиновую мембрану. В этом случае именно резиновая мембрана выполняет функцию запорного устройства. Но у такого конструктивного решения есть один минус: резиновая мембрана из-за особенностей материала имеет ограниченный срок службы, поэтому ее периодически нужно будет менять.

Как понять, что работа канализации некорректна?

Наличие в жилом помещении неприятного сточного запаха
Ни чем не оправданные звуки

При исключении засоров, неправильного монтажа, трещин и механических повреждений, причиной появления признаков неисправности может быть отсутствие притока воздуха или недостаточное его количество в канализационной системе. Именно этот вопрос и решает установка вакуумного клапана.

Как функционирует вакуумный клапан

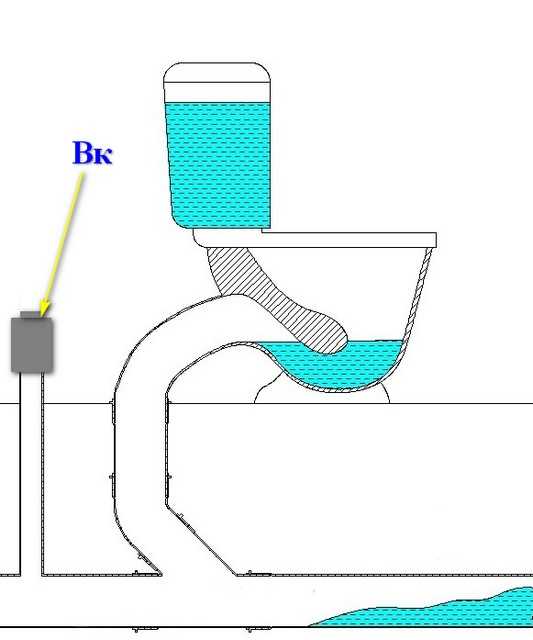

Когда происходит единовременный сброс воды (слив ванной, смыв унитаза) поток стоков совсем или частично перекрывает все отводы. У воздуха остается один путь вниз по стояку. В итоге создается давление. Воздух ищет выход, и может частично покинуть трубу, пройдя маленький зазор в сифоне или гидрозатворе.

Давайте представим, что случится, если поставить заглушку на стояке, что на крыше:

Вверху будет разрежение
Что бы его возместить стояк начнет засасывать воздух через сантехнику с гидрозатворами
Сифоны сорвет, вода частично стечет из гидрозатвора в канализационный стояк
Тяга возникшая в стояке, будет перемещать испарения вместе с запахом в санузлы верхних этажей.

Заменим фановую трубу на вакуумный обратный клапан. Воздушный затвор дает пройти воздуху в одном направлении и купирует его движение в обратную сторону.

Что получится:

Когда произойдет сброс стоков, воздух станет поступать в стояк из атмосферы или верхней квартиры при помощи воздухозаборной решетки клапана.
Работоспособность гидрозатворов не пострадает.
Когда уровень давления в трубе в избытке, клапан плотно закрыт и не дает воздуху пройти, тем самым, исключая попадание неприятного канализационного запаха в квартиру или дом.
При возникновении разрежения, затвор клапана откроется для поступления воздуха в стояк.

Ограничения по установке вакуумного клапана для канализации

Изделие исправно функционирует только при плюсовых температурах, понижение температуры недопустимо, следовательно, устанавливается воздушный клапан в теплом отапливаемом помещении.
Клапан необходимо периодически очищать. При скоплении пыли на седле, нарушается герметичность, что приведет к появлению сточного запаха.

Производители и цены

Россия – до 200 руб.
Польша – до 1000руб.
Германия Остендорф — до 2000 руб.

Просмотрев большую часть производителей, можно заметить, что ни один из них, не приводит доводов в характеристике изделия, оправдывающую разницу в цене.

Присутствует одно отличие, которое никак не влияет на функциональность изделия – это материал изготовления. Фирма Остендорф производит клапаны из полипропилена, а Россия и Польша из поливинилхлорида.

По качеству исполнения отличий нет. Разве что на отечественном изделии могут быть заусенцы, которые легко удалить самостоятельно ножом. Объективное мнение разница в цене ни чем не оправдана.

Для чего нужен вакуумный клапан в канализационной системе

Вакуумный клапан представляет собой специальное автоматическое устройство, предназначенное для обеспечения нормального гидравлического режима и герметичности системы канализации здания.

Все сантехприборы оборудуются специальными гидрозатворами в виде V-образного сифона. Благодаря им у прибора всегда остается некоторое количество жидкости, которое не позволяют попадать в помещения газам и неприятным запахом, образующимся в канализации.

Однако при «сливе-смыве» сточная жидкость, заполнив все сечение трубопровода, создает в нем своеобразный «поршень». По мере его продвижения по трубе за ним образуется зона разряжения, буквально высасывающая воду из сифона.

Именно для компенсации этих колебаний давления и служит вакуумный клапан.

Будучи установленным на такую систему канализации, он автоматически откроется при снижении давления в трубопроводе и уравняет его с атмосферным. Теперь даже при одновременном срабатывании нескольких сантехприборов, разряжение и «срыв сифона» практически невозможны.

Вакуумные клапаны рекомендуется использовать в следующих случаях:

При невозможности смонтировать вентилируемую систему канализации в здании из-за его конструктивных или иных особенностей.
При подключении к горизонтальному участку большой протяженности сразу нескольких приборов и при возможности их одновременного действия.
Если устанавливаемое сантехоборудование находится на значительном удалении от вентилируемого стояка.
Для монтажа локальных систем канализования малоэтажных зданий.
В целях экономии материалов.

Монтаж своими руками пошагово

Рассматривая, как правильно установить канализационный элемент, стоит упомянуть о соответствии диаметров. Если сечение трубопровода не совпадает с размером клапана, используют переходники. Пластиковое изделие можно установить на чугунную трубу. Чтобы обеспечить герметичность соединения применяют переходник с резиновым уплотнителем.

Начинают монтаж фанового клапана для канализации с выбора места

Здесь важно вспомнить правила, где упоминается проветриваемое помещение и самая высокая точка канализационной системы. Температура воздуха там, где стоит фановый элемент, не должна опускаться ниже 0°С. В квартире лучшим местом служит санузел

В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой

В квартире лучшим местом служит санузел. В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой.

Монтажные работы на действующей канализации начинают с отключения водоснабжения. В месте установки разрезают канализационную трубу. Края зачищают от заусениц и в месте разреза вставляют тройник. Центральное отверстие фасонного изделия является гнездом для аэратора, куда его просто надо погрузить. Соединение элементов происходит с помощью резиновых манжет. Кольца обеспечивают надежную герметизацию стыка.

На новой канализации заранее предусматривают фасонные вставки. Если это стояк на чердаке, то фановый элемент просто вставляют в раструб трубы.

По окончании работ возобновляют водоснабжение. Герметизация стыков проверяется сливом большого количества воды в канализацию.

Когда единственным решением является монтаж вакуумного клапана?

Как правило, для соединения унитаза с центральной системой канализации используются трубы, внутри которых всегда присутствуют газы. В любом случае в канализацию производится смыв большого количества, как холодной, так и горячей воды, при этом по закону физики горячий пар поднимается вверх.

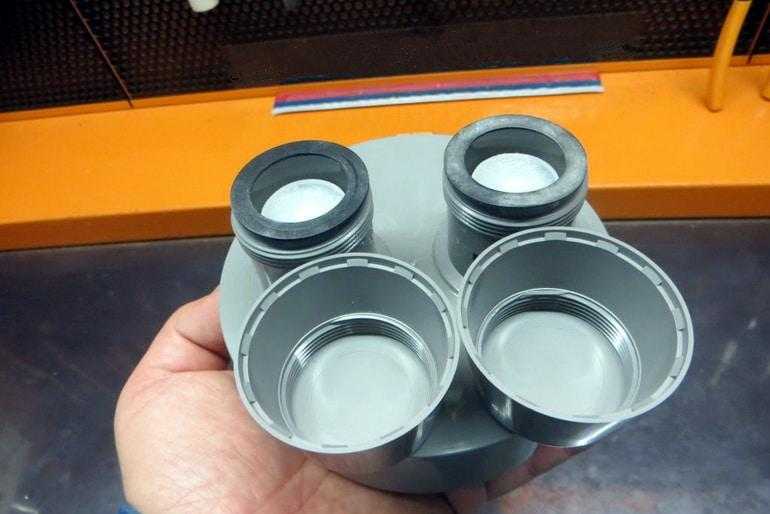

вакуумный клапан в разобранном виде

Чтобы оперативно решить такую проблему, нужно сразу закрутить заглушку на конце стояка. Для устранения неприятных запахов нужно установить специальные гидрозатворы. Если на стояке отсутствует вентиляция, то вследствие мощного потока воды в трубе создаётся разряжение при сливе унитаза. В результате этого явления содержимое ближнего гидрозатвора забирается. Спустя некоторое время в помещении может ощущаться неприятный запах из канализации. Чтобы предотвратить подобную неприятность, многие специалисты рекомендуют установить вакуумный клапан на самой верхней точке стояка.

Принять решение об установке этого элемента можно, обратив внимание на такие советы:

используя вакуумный клапан, можно эффективно решить проблему, связанную с вентиляцией стояка канализации в малоэтажном доме. Если произойдёт одновременный слив нескольких унитазов, то устройство вряд ли справится со своим прямым предназначением;
нельзя самостоятельно отрезать в доме с несколькими этажами фановый стояк, ведущий на чердак, с целью монтажа вакуумного клапана. В таких ситуациях квартиры, расположенные на верхних этажах вряд ли пострадают от неприятных запахов, а вот на нижних этажах будет явно ощущаться запах канализации. Так или иначе, специалисты выявят причину проблемы, которую придётся устранять за свой счёт.

Преимущества и недостатка канализационного элемента

К преимуществам вакуумного клапана стоит отнести:

отсутствие необходимости делать специальное отверстие в крыше для выведения трубы стояка. Кровельное покрытие остаётся целым, при этом значительно упрощается процесс монтажа системы канализации;
стояк канализации заканчивается именно внутри здания, поэтому внешний вид дома не испортится за счёт установки многочисленных труб для создания вентиляции, которые недешево стоят;
нет необходимости производить периодическое обслуживание и ремонт устройства.

К недостаткам стоит отнести:

опасность выхода из строя при большой нагрузке на канализационную систему;
стоит вакуумный клапан достаточно дорого, это объясняется тем, что устройство изготавливается вручную.

Как работает и как устроен вакуумный клапан?

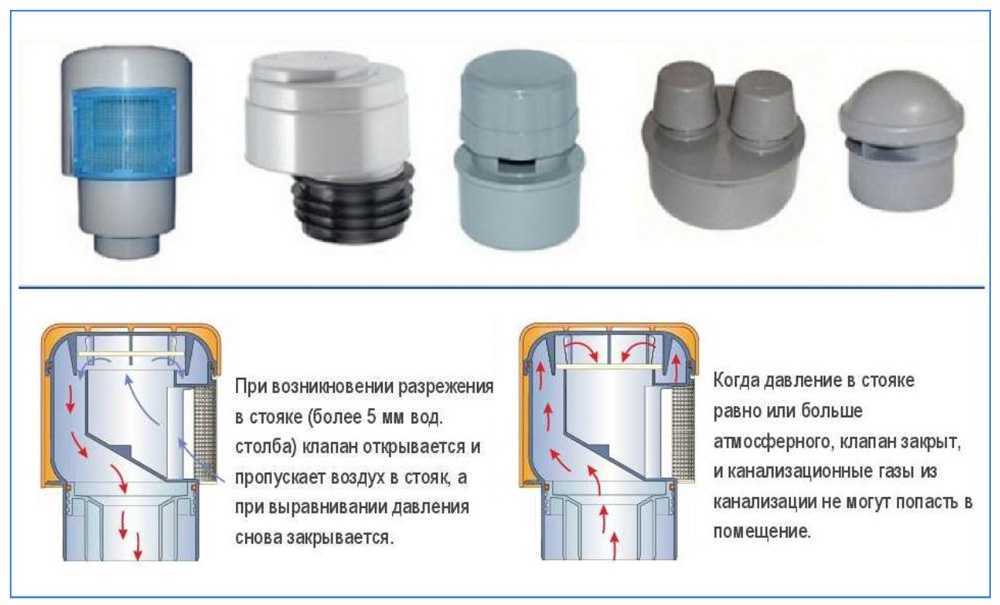

Если в канализационном трубопроводе наблюдается нормальное давление, то это устройство будет закрыто. В результате такого явления обеспечивается защита от попадания неприятных запахов и вредных испарений внутрь помещения. Когда происходит разряжение давления, например, при сливе унитаза, то вакуумный клапан открывается автоматически, впуская в систему воздух. В процессе этого выполняется выравнивание давления.

вакуумный клапан в сборе

Такой элемент для канализации можно использовать с целью создания местной аэрации. Для этого клапан устанавливается на трубах сантехнических устройств, использование которых предусматривает большой расход воды.

Для того чтобы подобное решение было максимально эффективным, нужно соблюдать правила монтажа:

клапан нужно устанавливать на канализационном стояке выше точки подведения сантехнического устройства;
монтаж должен производиться в помещении, которое хорошо проветривается, это может быть чердак, туалет или ванная комната. Кроме этого должен обеспечиваться доступ к устройству для проведения периодического технического осмотра;
вакуумный клапан нужно устанавливать только на вертикальной области трубы.

Это канализационное устройство является простой фасонной деталью, поэтому прикрепить его можно, используя уплотнитель.

В комплектацию элемента входят такие детали:

корпус из пластика, имеющий боковое отверстие;
шток, который при необходимости способен открыть боковое отверстие;
чтобы шток не двигался вверх, устанавливается специальная резиновая прокладка;
штоковый узел надёжно закрывается защитной крышкой, соединённой с корпусом.

В продаже существуют вакуумные клапаны имеющие диаметр 50 и 110 мм. Первый вариант можно устанавливать в домах, снабженных не более чем двумя сантехническими приборами или в тех случаях, когда предусматривается небольшой расход воды.

Основные достоинства вакуумной канализации

Современный загородный дом обладает сложным в техническом плане устройством. Но, тем не менее, при выборе типа канализации многие склоняются в пользу самотечной канализации, устройство которой было придумано чуть ли не сто лет назад. Между тем указанный тип канализации является далеко не самым лучшим вариантом вывода сточных вод из дома. Так, зимой такая система канализации может промерзнуть, и тогда вы просто не сможете осуществлять вывод сточных вод из дома. То же самое произойдет в случае засорения канализации, что в самотечной системе происходит достаточно часто. Кроме этого монтировать подобную систему довольно проблематично, причем не со стороны сложности технического устройства, самотечная канализация, обладает очень простым устройством, просто не всегда возможно придать системе нужный уклон из-за особенностей окружающего дом ландшафта, или особенностей самой постройки

Таким образом, становится, очевидно, что при выборе типа канализации самотечную систему лучше не выбирать, а обратить внимание на вакуумную систему канализации

Основные преимущества вакуумной канализации:

отсутствие требований к уклонам трубопроводов;
отсутствие зависимости от канализационных стояков;
меньший диаметр трубопроводов;
увеличение свободы и гибкости в реализации проекта;
снижение водопотребления до 30%;
исключение возможности протечки;
более высокий уровень гигиены;
снижение расходов на эксплуатацию и безвредность для окружающей среды.

Вакуумная канализационная система не восприимчива к углу наклона труб, благодаря чему может быть смонтирована в любом доме, при любых особенностях ландшафта и таким образом является универсальным решением проблемы установки канализации. Подобное достигается за счет того, что вакуумная система подразумевает установку специализированного оборудования, которое позволяет выводить сточные воды из дома даже при отрицательном уклоне. Таким образом, вы получаете возможность установить санузлы даже ниже уровня стояков, что, несомненно, открывает перед вами ряд замечательных перспектив и большую свободу действий при проектировании дома.

Еще одним значимым преимуществом вакуумных систем канализации является то, что их можно монтировать нестандартно с использованием нестандартных материалов. Например, так как вы можете не беспокоиться о том, чтобы уровень стоков находился под уклоном, то можете спрятать трубы канализации под потолочными панелями, или за стенами спрятав их от посторонних глаз. Этому еще более способствует то, что вакуумная канализация, это довольно мощная система, что позволяет использовать трубы меньшего диаметра, от 50 до 90 миллиметров. Кроме этого в трубах всегда присутствует разреженная атмосфера, из-за чего вода в трубах не застаивается, если системой не пользуются, то она остается сухой, благодаря чему вы можете не опасаться протечек, износ труб происходит медленнее, требуется меньше времени на проведение технического обслуживание системы.

Стоит отметить, что, так как при установке системы вакуумной канализации можно использовать трубы меньшего диаметра, то при прокладке канализации значительно снижаются усилия и материальные расходы на проведения земляных работ. Под такие трубы требуются траншее меньшего размера, при этом в траншею можно кроме труб канализации заложить водопроводные трубы.

Вполне понятно, что для того, чтобы установить в своем доме вакуумную канализацию вам придется приобрести соответствующее оборудование и размер материальных затрат может заставить вас задуматься о целесообразности установки данной системы, хотя стоит отметить, что стоимость данного оборудования ненамного выше, чем стоимость установки традиционных систем канализации. Это конечно так, но не стоит забывать о следующем.

Вакуумная система функционирует за счет того, что по ней во время эксплуатации циркулируют потоки воздуха. То есть при использовании канализации все нечистоты прогоняются по трубам не водой, как это происходит в гравитационных системах, а воздухом. Это говорит о том, что вы будете расходовать меньше воды, как показывает практика, экономия составляет не менее 80% процентов. То есть, если при смыве воды в унитазе с обычной системой канализации вы используете около восьми литров воды, то в вакуумной системе расход воды составляет не более одного литра. Кроме этого, благодаря постоянной циркуляции воздушного потока ваши санузлы всегда будут находиться в чистоте и на более высоком гигиеническом уровне, что значительно снизит риск заболеть инфекционными заболеваниями, лечение которых опять же сопряжено с немалыми материальными затратами.

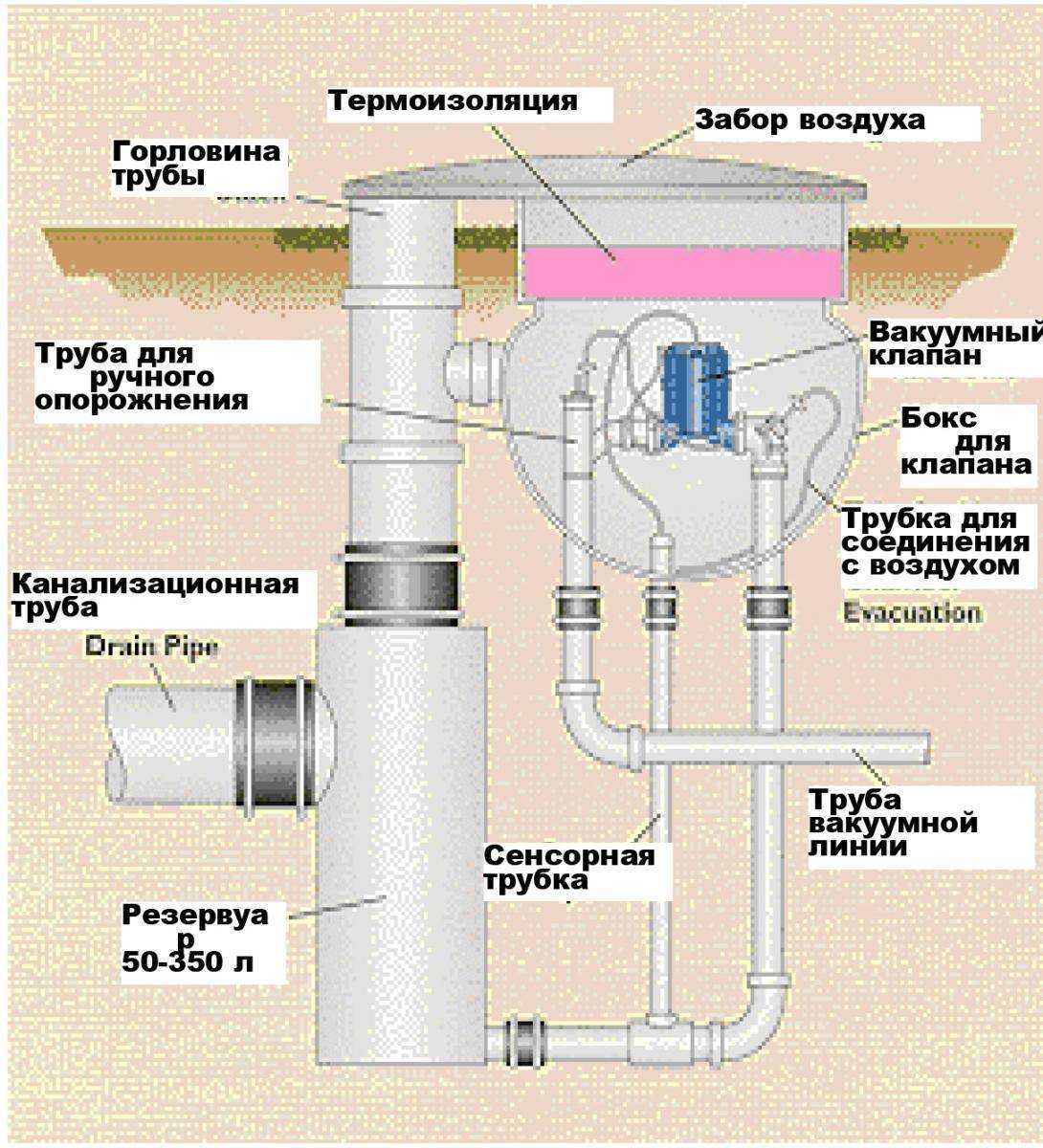

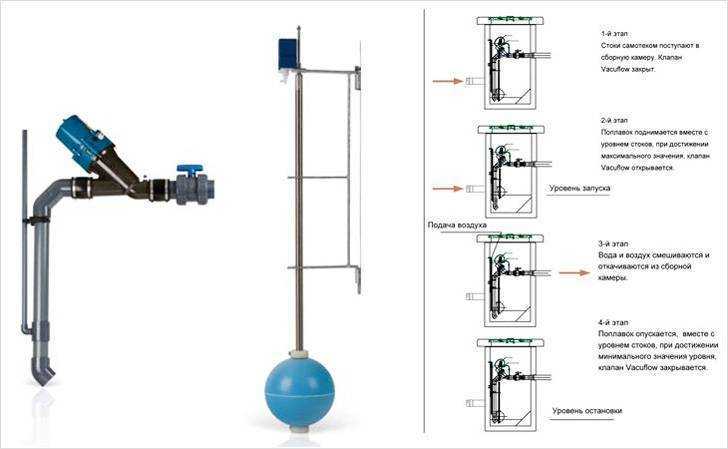

Вакуумная канализационная система

За и против использования вентиляционного клапана

Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы.

Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.

Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.

Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.

Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения

Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:

легкая и быстрая установка;
экономия денежных средств;
невозможность установки фанового стояка;
минимизация потерь тепла через вентиляционные стояки;
улучшение работы канализационной сети и большая свобода при ее планировании.

Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.

В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации

При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.

Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.

Клапан или фановая труба

А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:

Можно ли снабдить канализацию в частном доме клапаном вместо ?
Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?

Частный дом

Установка клапана вместо вентиляции возможна, но нежелательна. Почему?

От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;

При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.

Многоквартирный дом

Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.

Замена фанового стояка клапаном — плохая идея.

Механизм вкратце таков:

После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.

Неприятный запах, исходящий из канализации — довольно частое явление в наших домах и квартирах

Поэтому важно знать, что существует легкий способ улучшить ее работу, не прибегая к капитальному ремонту

Вакуумный клапан для канализации (или как еще его называют воздушный клапан, аэратор, вентиляционный канал, фановый клапан) позволяет усовершенствовать систему, а в некоторых случаях даже отказаться от сооружения фанового вентиляционного стояка.

В нашем материале мы расскажем об устройстве и назначении аэратора, а также о том, как самостоятельно провести его установку в систему канализации.

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

наличие посторонних звуков;
распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист
