Обустройство вентиляции в частном доме своими руками: пошаговая инструкция

Особенности вентиляции помещений частного дома

Выбирая тип и схему вентиляционной системы, необходимо учитывать функциональные особенности помещения. Чтобы обеспечить правильный воздухообмен в домашнем пространстве, можно использовать разные виды вентиляций.

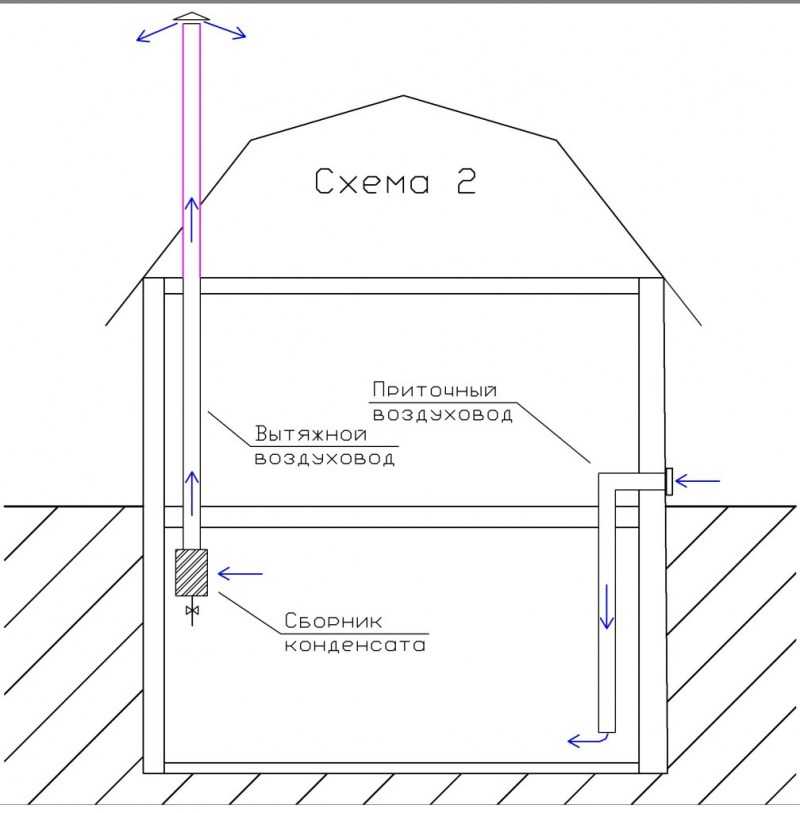

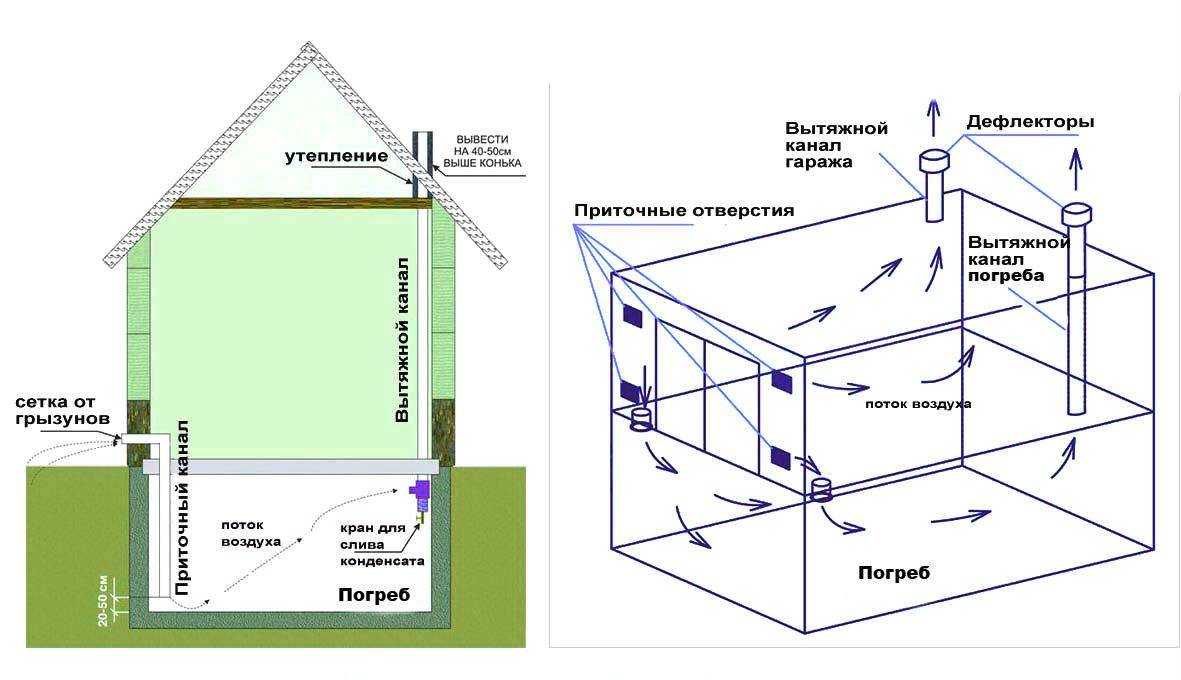

Вентиляция подпольного пространства

Грамотное обустройство вентиляции в подполе дома – необходимое мероприятие, поскольку именно под полом образуется влажность, которая способствует появлению грибка и плесени. Все это может разрушать внутреннюю отделку и способствовать порче имущества. Чтобы этого не случилось, внутри цоколя устраивают специальные вентиляционные отверстия, расположенные на четко рассчитанном расстоянии друг от друга и от уровня почвы. Продухи делают с подветренной стороны здания. Если в подпольном помещении есть внутренние перегородки, то в них также устанавливают отдушины. Можно также установить принудительную систему вентиляции в виде вентиляторных установок, расположенных на противоположных сторонах пространства. Иногда из подпола делают вытяжку на крышу через вентиляционную трубу. Воздух при такой схеме поступает естественным путем через решетки, а вытягивается через трубу.

Вентиляция верхних этажей

Самым доступным способом сохранить нормальную циркуляцию воздуха между этажами будет установка входной двери, перекрывающей поступление воздуха с нижних этажей на верхние. Дверь устанавливается на лестнице и таким образом препятствует поднятию «отработанного» воздуха с нижних этажей наверх. При таком варианте на обоих этажах создается естественная система вентиляции помещений. В жилых комнатах монтируют приточные вентиляционные каналы, а в санузлах и технических помещениях – вытяжные.

В случае если входную дверь с лестницы на верхний этаж не делают, стараются герметично изолировать каждое помещение второго этажа по отдельности. В комнатах устанавливают двери без щелей и решеток, монтируют приточные клапаны. Загрязненный воздух удаляется с помощью системы естественной вентиляции. Такой вариант не очень удобен тем, что двери постоянно приходится держать закрытыми, чтобы система работала эффективно

Важно знать, что на мансардных этажах всегда устанавливают принудительную вентиляцию, потому что естественная система, как правило, не справляется из-за небольшой высоты вентиляционных каналов

Вентиляция кухни

Вентиляционная система в кухне необходима, чтобы в помещении не скапливались запахи, не повышался уровень влажности, предметы интерьера не покрывались жирным налетом, а воздух оставался насыщенным кислородом, а не углекислым газом. Для этого приток воздушных масс организуется с помощью естественной системы вентиляции, а для отвода используют принудительную вытяжку. Вытяжку размещают обычно над кухонной плитой, поскольку именно плита в кухне является источником лишних запахов и паров. Вытяжка, как правило, бывает оснащена фильтрами отработанного воздуха.

Вентиляция бани

Для банных помещений характерен повышенный уровень влажности

Чтобы в таких условиях не появились вредоносные микроорганизмы, важно обеспечить эффективную вентиляцию пространства. Обычно в банях применяется комбинированный вариант вентиляционной системы

Для этого монтируют один-два приточных канала, а на выводной устанавливают механический вентилятор.

Важно заранее разобраться в схемах и разновидностях вентиляционных систем, прежде чем переходить к проектированию инженерных сетей в загородном доме. Уровень вашего комфорта во многом будет зависеть от правильного расчета и монтажа вентиляции в домашнем пространстве

Если у вас остались вопросы по устройству вентиляционных систем, стоит обратиться за помощью к квалифицированным специалистам, которые помогут вам подобрать и установить нужный тип вентиляции.

Выбор типа вентиляции

Выбор типа вентиляции в доме желательно подтвердить расчетами. Основой проектирования вентиляционной системы служат нормы расхода поступающего воздуха и кратности воздухообмена, предусмотренные действующими нормативными документами.

Нормы расхода

По современным нормативам, один человек потребляет около 60 куб.м. воздуха в час. Умножив эту величину на количество жильцов дома, мы получим значение минимальной производительности вентиляции. Такой подход дает усредненные значения, он не учитывает, что жильцы могут надолго собираться в одном помещении, в то время как другие комнаты пустуют.

Кратность воздухообмена

Кратность воздухообмена – это отношение объема воздуха, поступающего в помещение в течение одного часа, к объему самого помещения. Эта величина говорит о том, сколько раз за один час в помещении полностью сменяется воздух.

В жилых комнатах воздух должен обновляться как минимум один раз в час. В технических помещениях достаточно, если воздух сменяется полностью каждые пять часов. Минимальную производительность вентиляции при этом можно вычислить, перемножив общую площадь дома на высоту потолков. Если технических помещений мало, то их вкладом в общую площадь дома можно пренебречь.

Система вентилирования в частном доме

Зная минимальную производительность, которую должна обеспечивать вентиляционная система, чтобы жильцам дома было комфортно, по специальным формулам можно оценить, сможет ли с этой задачей справиться естественная тяга, или же придется использовать дополнительное вентиляционное оборудование. Затем следует продумать общую конфигурацию системы и рассчитать длину и диаметры вентиляционных каналов. Это довольно сложная задача, требующая профессиональных навыков.

Естественная и принудительная вентиляция

Для начала, давайте разберёмся, действительно ли, естественная вентиляция не справляется с возложенной на неё задачей или необходимость монтажа принудительной вентиляции в частном доме – это очередной маркетинговый ход производителей.

Естественная вентиляция: принципы функционирования и особенности

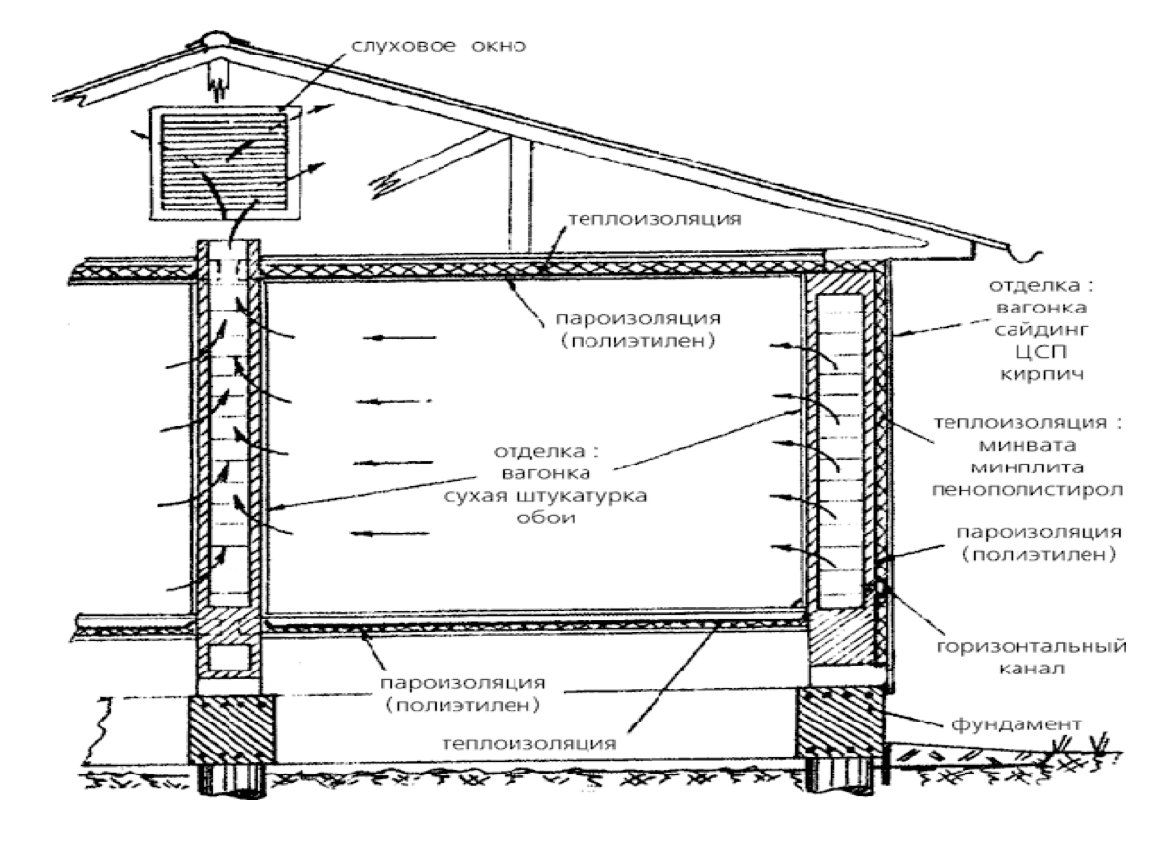

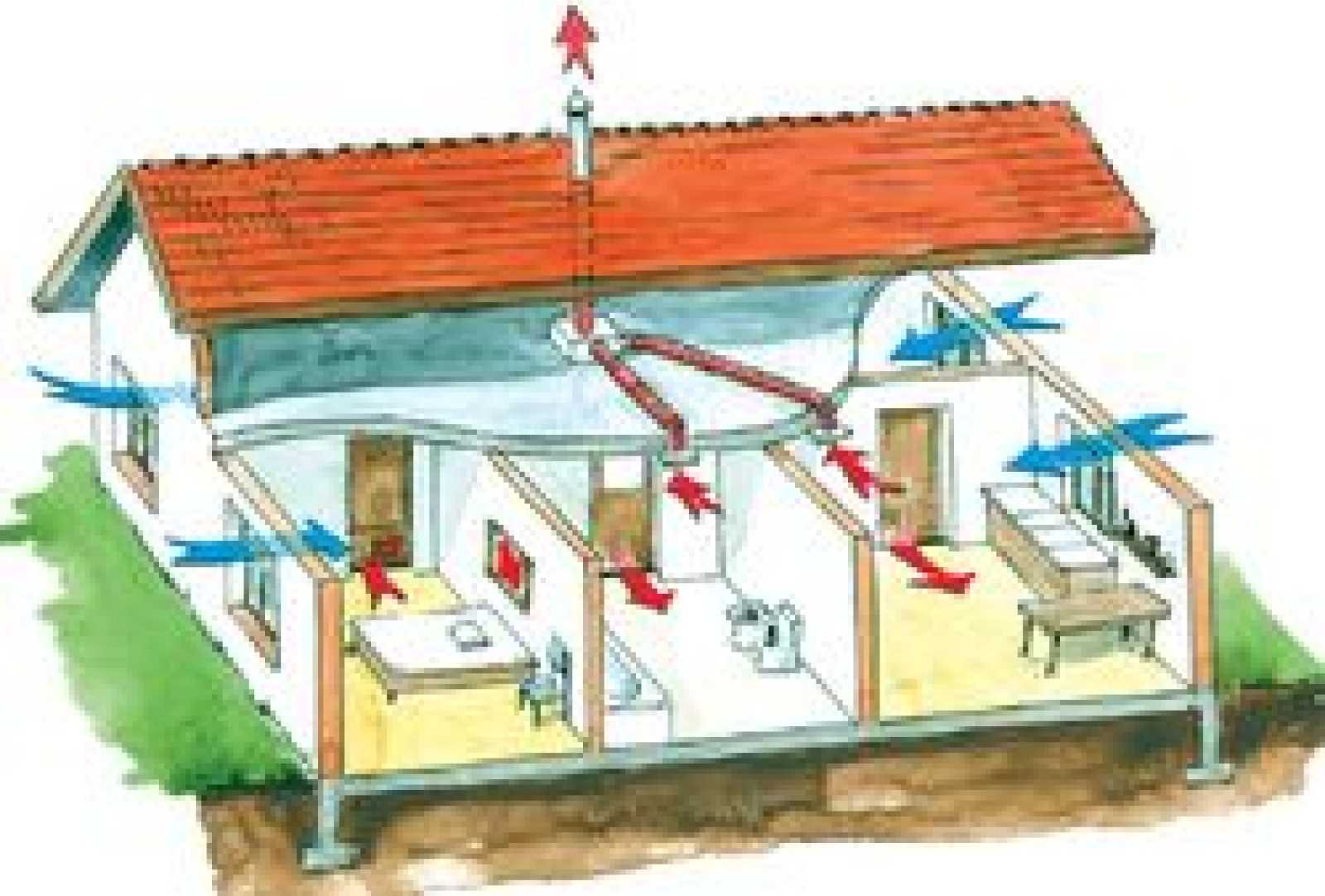

Общая схема работы естественной вентиляции

До недавнего времени все жилые дома были оборудованы системой вентиляции естественного типа. В этом случае:

• Отработанный воздух из помещения удалялся через вентиляционные каналы, расположенные в верхних углах нежилых комнат (кухни, санузлы, ванные комнаты);
• Поступление чистого воздуха происходило сквозь щели и неплотности в оконных блоках, в проёмах входных дверей, в стенах и перекрытиях.

При ЕВ вентиляционные каналы не монтировали в жилых комнатах (спальни, детские, залы, кабинеты, игровые). Грязный воздух из них, сквозь прорези в дверных полотнах, поступал в коридор, затем в кухню или ванную, и только потом вместе с остальными воздушными массами «уходил» в вентиляционный стояк.

Движение воздушных масс в помещении осуществлялось за счёт разности температур в верхних и нижних участках комнат: тёплый (отработанный) воздух поднимался и устремлялся к отдушинам, а потом по воздуховоду (за счёт разности давления) как по аэродинамической трубе выбрасывался в открытое пространство.

Такая вентиляционная система обладает массой неоспоримых преимуществ:

• Не издаёт дополнительного шума при работе;
• Не требует затрат на монтаж вытяжки, содержание и эксплуатацию;
• Не нуждается в источнике электроэнергии.

Что же послужило причиной отказа от столь выгодного метода вентилирования зданий? Конечно же, желание уменьшить теплопотери в зимний период года. Установив металлопластиковые оконные блоки и двери с уплотнителями, тщательно утеплив стены и заделав все щели, мы заблокировали доступ свежего воздуха внутрь помещения и превратили его в герметичную камеру.

Обратите внимание, для обеспечения воздухообмена недостаточно просто установить вентиляционные каналы. Для того чтобы часть отработанной воздушной смеси беспрепятственно «покинула» пределы помещения, нужно чтобы на его место «поступил» свежий воздух извне

И если раньше он проникал в комнаты сквозь многочисленные щели, то сейчас такой возможности у него нет. Можно самым тщательным образом рассчитать сечение отдушин, смонтировать вентиляционные каналы оптимальной высоты и даже установить вытяжные вентиляторы, но если не будет притока, чистого воздуха, то вся система вентиляции превратится в ненужные декорации.

Именно поэтому после качественной герметизации дома, потребуется непременно делать его частичную разгерметизацию. Производители строительной фурнитуры давно предусмотрели этот момент и выпустили серию приспособлений, позволяющих воздуху с улицы проникать в комнаты.

Особенности искусственной вентиляции

Принцип работы искусственной вентиляции

Искусственная вентиляция в доме осуществляется за счёт принудительного движения воздушных масс. Работа установленных в вентиляционные каналы вентиляторов и вмонтированных в стены нагнетающих устройств направлена на искусственный (принудительный) выход отработанной воздушной смеси и всасывание чистого воздуха с улицы.

В отличие от ЕВ, принудительная система способна работать только при подключении к электрической сети. К тому же она создаёт много шума, для блокирования которого необходимо дополнительно монтировать глушитель и удлинять входящие в установку трубы. Интенсивный подсос воздушной смеси в холодную пору года приводит к охлаждению помещения, чтобы этому препятствовать понадобится, установить калорифер (нагревательный элемент).

Правильно собранная установка занимает около 4 метров, нуждается в отдельном помещении (допускается установка на чердаке) и требует серьёзных затрат на монтаж и эксплуатацию.

В защиту искусственной вентиляции можно сказать, что только она способна обеспечить требуемый приток и отток чистого воздуха и отработанной смеси, подогреть и очистить подаваемую смесь от частичек грязи и большинства аллергенов.

Смешанный тип вентиляции

Схема работы комбинированной вентиляции

Также существуют варианты монтажа, при которых удаление отработанных газов осуществляется с помощью вентиляторов и вытяжки, а естественный приток – произвольно сквозь настенные клапаны.

Не менее распространён вариант, когда нагнетание осуществляют искусственными приборами, а отток происходит за счёт разности температур и давления в верхней и нижней точке вент каналов.

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

1. По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
2. Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
3. Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
4. Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

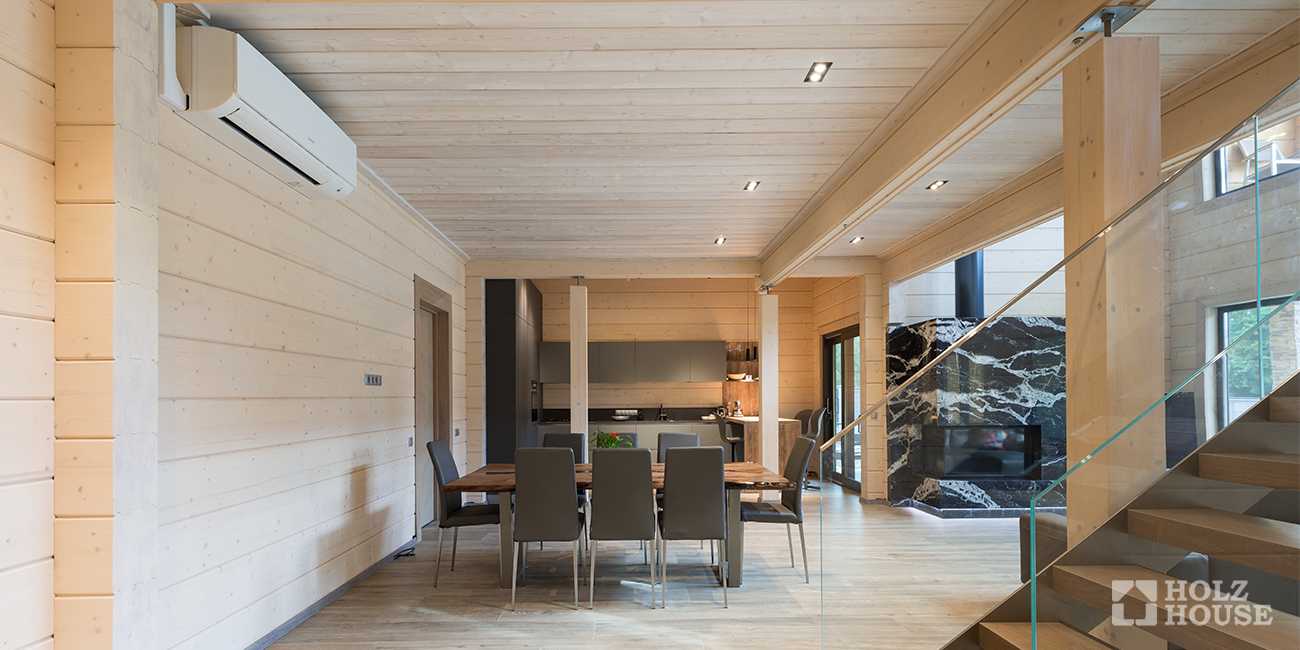

Кондиционирование воздуха обязательно

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

1. Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
2. Внесение параметров на схему.
3. Составления перечня необходимых элементов.
4. Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
5. Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

1. Перфоратор.
2. Трубы различной конфигурации, диаметра, фактуры и длины.
3. Соединительные элементы.
4. Переходники, колена, тройники.
5. Решетки вент. ходов.
6. Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

• На стенах делают разметки, обозначают где будут проходить вент. каналы.
• По потолку чертят схему прокладки воздуховодов.
• Если система принудительная, отмечают, где будет смонтировано оборудование.
• Собирают воедино каналы и монтируют их на подвесы.
• Подключают трубы к единой вент. установке.
• Закрывают отверстия решетками.
• Подключают технику к электричеству и тестируется вся установка.

Обустройство механической вентиляционной системы

Механическая вентиляция делится на:
— приточную;
— вытяжную;
— приточно-вытяжную.

Приточная вентиляция подразумевает принудительную подачу воздушных масс с улицы в помещение.
Такая система вентиляции устанавливается с целью обеспечения поступления свежего воздуха взамен отработанного и включает в себя:
— вентиляционный воздухоприёмник;
— приспособления для доведения воздушных масс до комфортной температуры;
— систему фильтрации;
— шумопоглотитель;
— устройства для подачи воздуха в комнаты.

Принцип работы этой системы заключается в том, что чистый, доведённый до определённой температуры воздух, попадая в помещение с помощью вентилятора вытесняет отработанный.

Приточно-принудительная схема

Существует много схем и способов размещения принудительной вентиляции. Самым доступным является организация вентиляционной системы с притоком в прихожей. Это объясняется тем, что прихожая примыкает практически ко всем комнатам. За счёт этого, поступающий с улицы, воздух будет равномерно распределяться по всему дому.

После определения местоположения устройства, следует произвести расчёт количества воздуха необходимого для притока. Выполняется он так же, как для естественной вентиляции. Далее нужно подобрать и установить оборудование. Можно купить все элементы системы по отдельности или приобрести готовую установку, не требующую сборки. Готовая приточная вентиляция — это комплект оборудования для обработки воздуха, находящийся в утеплённом моноблоке. Данное устройство можно монтировать к потолку либо размещается снаружи здания. Затем производится подключение к воздуховодам и электричеству.

Чтобы воздух беспрепятственно двигался по всем комнатам от места притока к вытяжке, необходимо сделать переточные решётки в межкомнатных дверях. Также можно при установке двери оставить зазор, размером около 2 см.

Все больше домовладельцев устанавливают приточно-вытяжную вентиляцию своими руками, оснащённую функцией рекуперации. Рекуператор — это энергосберегающий теплообменник, в котором вытяжные и приточные массы не перемешиваясь обмениваются тепловой энергией. Движение воздуха в установке происходит за счёт вентилятора. Это устройство выгодно применять в зимний период. Оно позволяет сэкономить около 50% тепла в частном доме.

Поступающие холодные воздушные массы с улицы частично нагреваются за счёт тёплого вытяжного воздуха. В сильные морозы такой способ нагрева воздуха бесполезен, целесообразнее будет включить калорифер, встроенный в систему рекуперации. Для размещения крупногабаритного оборудования выбирают чердак или цоколь.

Виды вентиляции: приточная и вытяжная

Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей —  приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

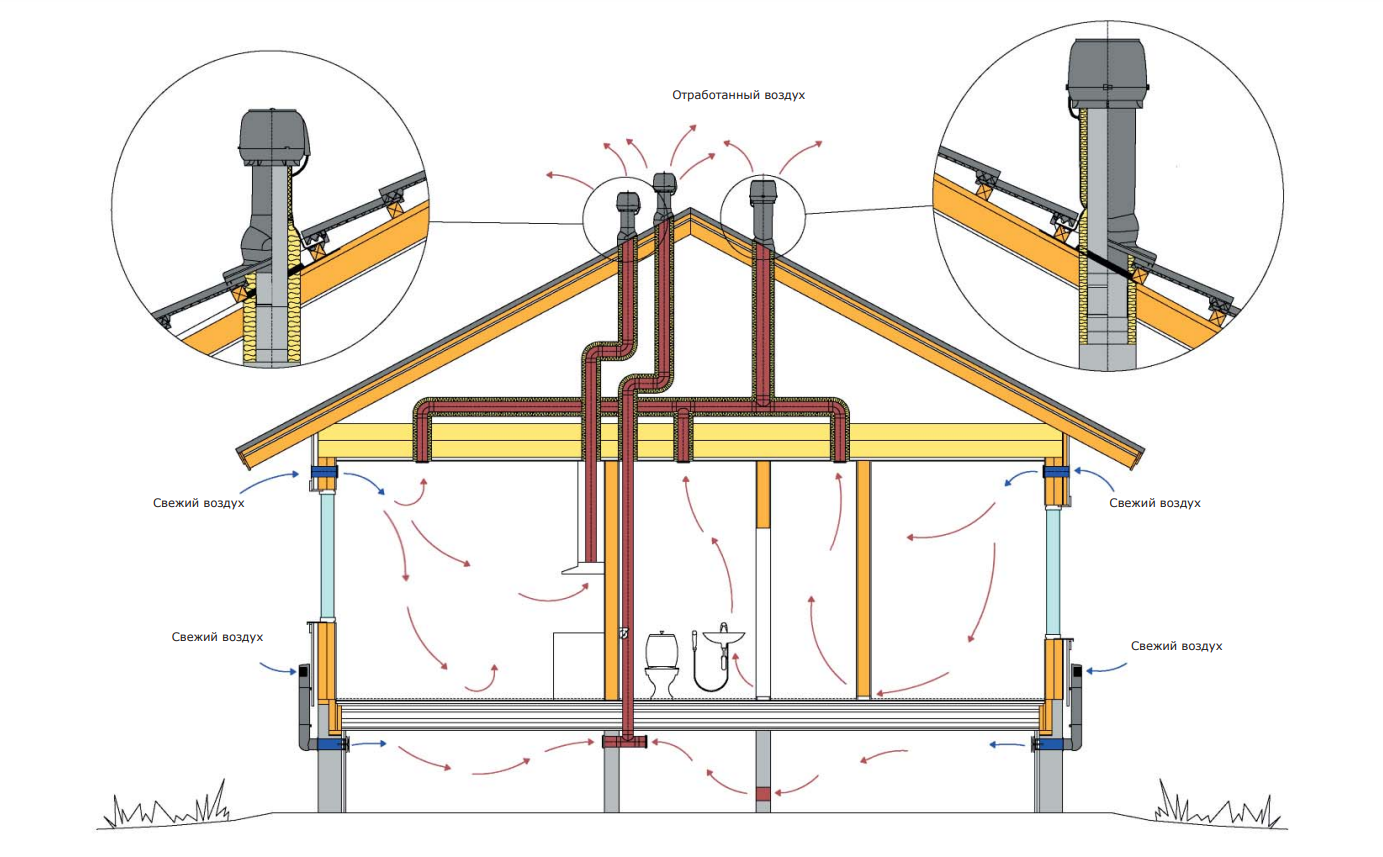

Движение воздуха через приточную и вытяжную вентиляцию

Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.

Одно из оптимальных мест для размещения вентилятора — на крыше.  Такое решение имеет несколько преимуществ:

• вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;

• шум от вентилятора не проникает в помещение;

• для ремонта и замены к вентилятору есть свободный доступ.

Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром  125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.

Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.

Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.

С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.

Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.

Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

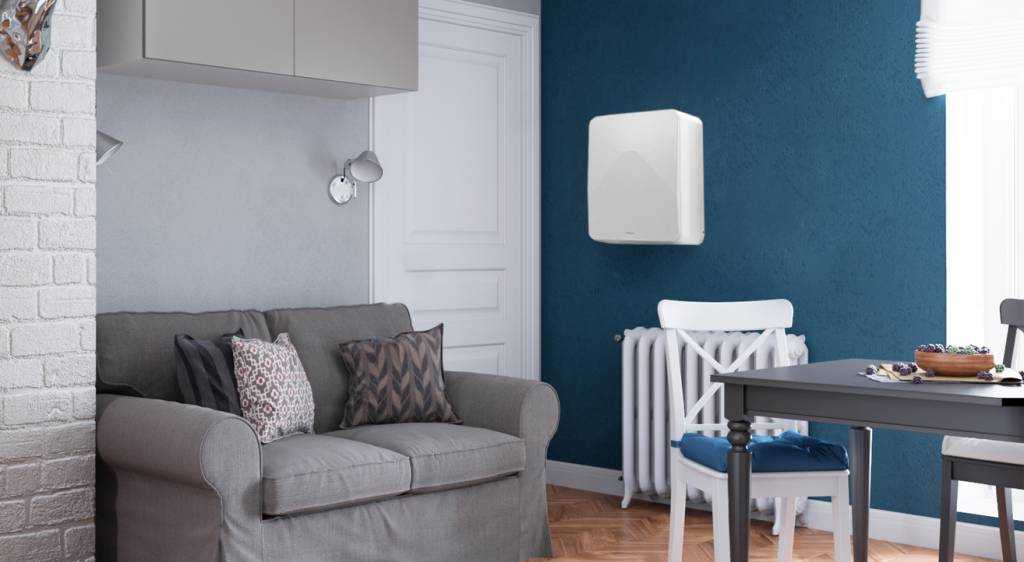

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.

Значительное энергопотребление  в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.

Проектирование системы вентиляции поэтапно

Подытоживая все, что было сказано выше, выделим основные этапы процесса проектирования.

1. Составление техзадания. На его основе выбирается тип системы для конкретных условий.
2. Расчет оптимальных параметров воздухообмена по каждому помещению и зданию в целом.
3. Расчет сечения воздуховодов – один из самых сложных для несведущего человека этапов. Здесь обязательно соблюдают предельно допустимые показатели скорости потока внутри.
4. Создание общей схемы системы вентиляции. На этом этапе предусматривают места установки противопожарных разделительных клапанов.
5. Подбор современного, соответствующего требованиям расчетов, оборудования.
6. Согласование готового проекта с нормативными, техзаданием и архитектурными требованиями.

В ходе работы над проектом нужно брать во внимание влажностный, температурный режимы, силу и направление ветра, солнечное излучение в конкретной местности и многие другие параметры. Конечно, большинство нюансов знакомы только специалистам, и если вы хотите, чтобы ваша вентиляция работала эффективно, экономично и долгое время, доверьте ее проектирование профессиональным инженерам. Так вы убережете себя не только от финансовых проблем, но и сбережете свое время

Так вы убережете себя не только от финансовых проблем, но и сбережете свое время.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

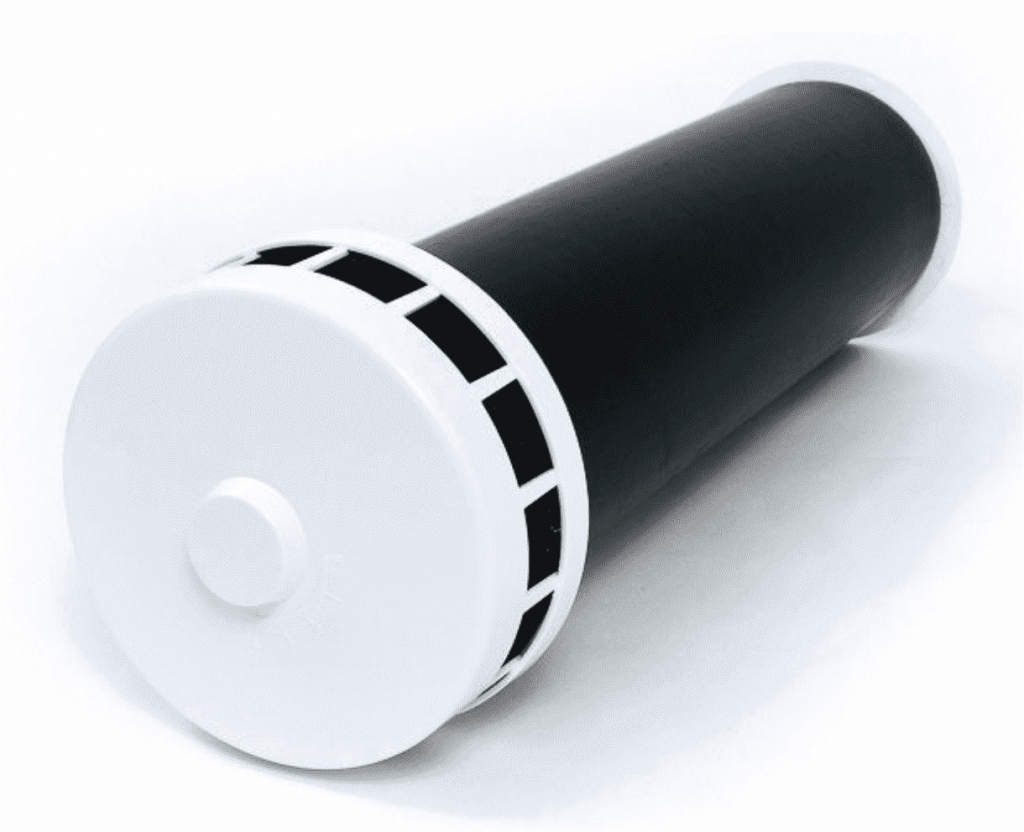

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Подведем итоги

Типовой проект вентиляции небольшого жилого дома включает в себя полный расчёт и подбор оборудования. Его можно заказать в готовом виде или отдельно для интересующих помещений: как пример, вентиляция котельной или цокольного этажа.
