Правильно выбираем трубы на замену в хрущёвку

Замена труб

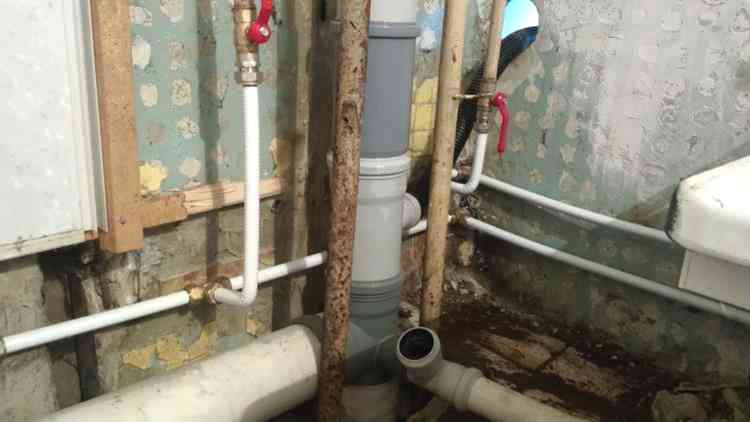

Приступать к замене водопроводных и канализационных труб нужно до того, как выровнены пол и стены. Для начала нужно иметь точный план размещения сантехнического оборудования, в соответствии с которым будет осуществляться разводка труб в ванной комнате.

По возможности замените старые чугунные трубы на пластиковые. Они не менее надежные, чем чугунные, но весят гораздо меньше, поэтому монтаж вполне можно провести в одиночку. Кроме того, пластиковые трубы и тройники помогают освободить несколько сантиметров полезного пространства.

Трубы укладываются в штробы в стене или крепятся на нее металлическими хомутами. При желании можно спрятать их в нишу из гипсокартона, но она «съедает» достаточно много места. Так как в хрущевке свободное пространство на вес золота, лучше потратить время на штробление и оштукатуривание стен.

При разводке канализационных труб не забывайте про уклон. Он должен составлять 10-20 мм на один погонный метр. Если это необходимо, увеличивайте толщину бетонной стяжки на полу, но обязательно соблюдайте высоту уклона канализационных труб. Там, где разводка труб соединяется со стояком, предусмотрите возможность установки проходного крана, для того, чтобы вы могли самостоятельно отключать подачу горячей и холодной воды.

Разводка электричества делается до отделочных работ, так как для прокладки проводов тоже потребуется штробить стены.

Предусмотрите в ванной комнате необходимое количество розеток, лучше двойных. с соответствующим классом защиты. Выключатель должен находиться за пределами санузла.

Если в ванной будет располагаться много электрических приборов, установите на проводку устройство защитного отключения.

Замена внешней канализации

Эта часть касается только владельцев частных домов. Цена замены внешней канализации не так уж и высока, но сам процесс достаточно трудоемкий, ведь придется выполнить большой объем земляных работ.

Выходом в этом ситуации может стать бестраншейный способ замены труб. Если при открытом способе нужно вырыть траншею и удалить старую трубу, то при закрытом – можно обойтись без рытья канав

Безнапорная канализация

Большинство частных домов имеет как раз такую систему отвода стоков. Вся работа выполняется специальным механизмом, который разрушает старую трубу, чуть расширяет диаметр отверстия и уплотняет его стенки.

Схема замены безнапорной канализации

Замена труб выполняется на участках между колодцами.

При замене водоотвода бестраншейным способом работа выполняется в таком порядке:

пневмопробойник, оборудованный расширителем и разрушителем движется к конечной точке по старой трубе;
отслужившая свое труба разрушается, одновременно с этим за счет расширителя уплотняются стенки получившегося туннеля;
вслед за пробойником сразу же направляется трубопровод, секции которого соединены резьбовым соединением.

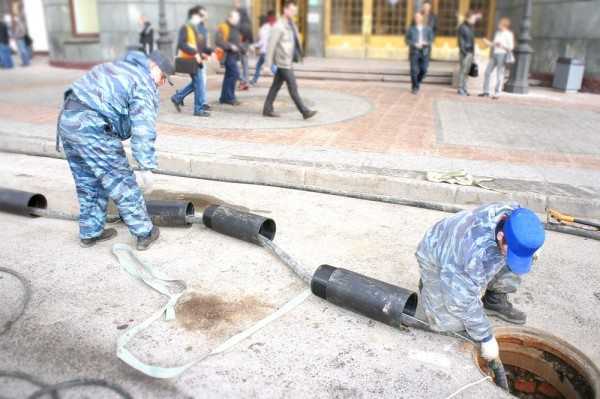

Сегменты трубопровода подтягиваются вслед за пробойником

Цена, конечно, выше, чем при замене труб традиционным способом. Но, учитывая экономию времени и качество работы, такой способ заслуживает внимания.

Этапы работ по устройству канализации своими руками

Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.

Расчёт необходимого объёма септика

Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер

Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека

При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже

Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.

Калькулятор расчёта необходимого объёма септика

Рассчитать точный объем можно при помощи специального калькулятора.

Установка и оборудование резервуара для канализации

Последовательность монтажа септика и фильтрующего колодца:

Фото	Действия
	Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон.
	Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес.
	Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см.
	Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования.
	Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм.
	При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами.
	После установки ёмкость обязательно выравнивается по уровню.
	Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м.
	На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы.
	Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала.

Прокладка труб от резервуара к дому

Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!

Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.

Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
Унитаз подключается непосредственно к основному стояку без врезок!
Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.

Комплектующие для монтажа канализационных труб

Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от «очень опытных» сантехников, что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры. Со всей ответственностью могу заявить: это не так — в моей практике имеется великое множество подключений унитаза таким тройником и во время эксплуатации нет никаких намеков на засоры.

Вообще, у сантехников существует правило: по возможности не делать на «каналье» углы 90, лучше поставить два уголка по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе «бутылочка». Предназначена для перехода со 110-й трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз — далее 110-й диаметр без надобности и монтаж продолжается пятидесятым.

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и «бутылочка». Таким образом организован вывод на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив стиральной машинки.

Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство из этих соединителей различаются на левые и правые. Некоторые примеры ниже:

В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов — технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть трубы на угол, отличный от прямого.

Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все существующие — практически не возможно.

Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит более бесшумно.

Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб — регулируемые и нерегулируемые.

Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности создавать уклон при креплении на пол. Хотя «смекалистый» мастер найдет способ закрепить клипсы на полу, на разной высоте — при безвыходности можно крепить клипсы на бруски разной толщины.

Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.

Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только канализационных. Размеры, подходящие для пластиковой канализации:«1» (регулируемый диаметр 32-36 мм. для крепления D32) «1¼» (38-43 мм. для крепления D32 в раструбе и для D40) «1½» (47-51 мм. для раструба D40 и для D50) «2» (57-61 мм. для раструба D50) «4» (110-116 мм. для D110)

Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку отдельно и делать нужную длину самостоятельно.

Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет сложно разобрать без расслабления хомутов, нужно это учитывать.

Разводка канализации в ванной комнате. Монтаж канализации в ванной комнате своими руками

Канализация в ванной комнате своими руками — задача, требующая не столько навыков, сколько понимания принципов работы системы и соблюдения основных правил. Ошибки, допущенные на любой стадии, могут стать причиной повторного выполнения работ, а иногда — необходимости восстановления отделки в помещениях нижних этажей.

Самостоятельная сборка системы гораздо удобнее, так как она позволяет работать в свободное время и не подстраиваться под график нанятых специалистов. Кроме того, расходы на выполнение процедуры собственными силами намного меньше. Рассмотрим, как создается канализация в ванной комнате своими руками, более подробно.

Составление проекта

Перед тем, как приступить к активным действиям, необходимо тщательно распланировать свою работу, определить этапы ее выполнения и составить схему канализационной разводки ванной комнаты. Выполнение работы наугад часто приводит к досадной необходимости переделывать все из-за неучтенных мелочей. Надо не просто запланировать ход работ и рассчитать количество необходимых компонентов, но и максимально спрятать разводку, удалить ее из поля зрения, чтобы можно было сделать качественную отделку помещения.

Самый простой вариант — это канализация в ванной обычной типовой квартиры (например, хрущевки). Гораздо сложнее бывает проектирование системы в частном доме, особенно, если он двух-трехэтажный, а конфигурация и расположение комнат имеют нестандартный вид. В любом случае необходимо начертить план помещения в масштабе, отметить места, где будет находиться ванна, раковина, возможно — унитаз или иные сантехнические устройства. Необходимо учесть, что разводка канализации в ванной комнате чаще всего совмещена с системой на кухне и в санузле (если он раздельный с ванной). Это вызвано необходимостью подключения всех линий к общему стояку, что проще всего выполнить путем последовательной установки всех приборов на единой горизонтальной проводке

Важно определить тип установки, надо прятать трубы в стену, или нет

После составления схемы надо подсчитать, какие понадобятся материалы и сколько их будет. Составление спецификации поможет приобрести все необходимое за один раз и не бегать в магазин за каждой мелкой деталью.

Подготовительные работы

Подготовительные работы состоят из нескольких этапов:

приобретение всех необходимых труб, фитингов, крепежных элементов и прочих деталей согласно спецификации;
подготовка необходимых инструментов;
организационные работы — на время выполнения монтажа понадобится перекрыть воду, что возможно не всегда;
удаление всех посторонних предметов, коробов, в некоторых случаях приходится сбивать старую плитку или иные отделочные материалы.

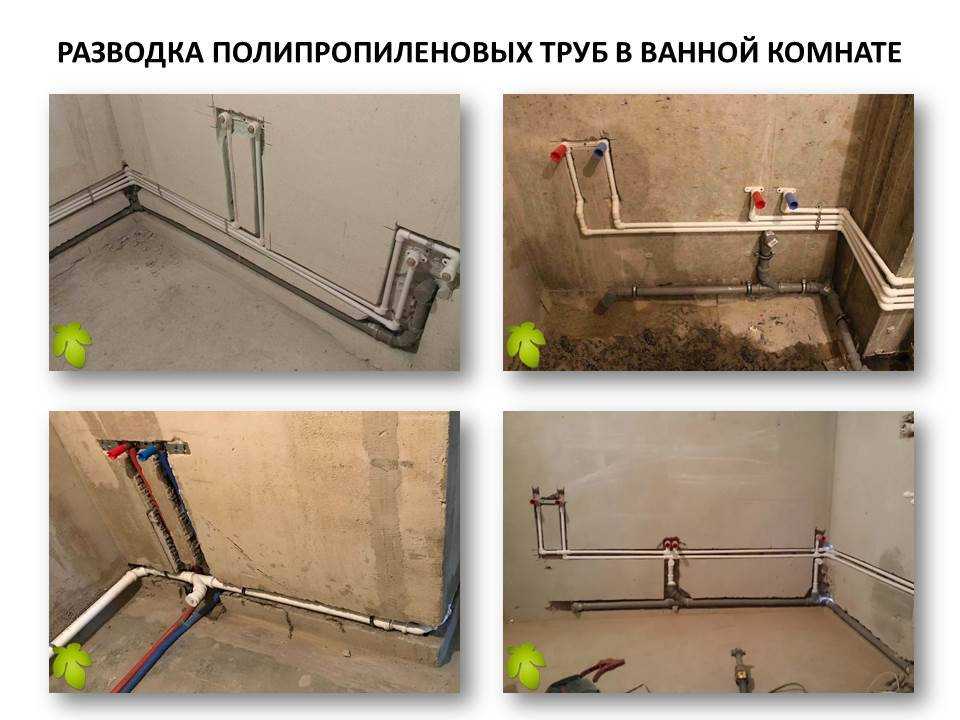

Выгода полипропиленовых труб

Установке на стояке новых полипропиленовых труб имеет ряд неоспоримых плюсов, а именно:

удается получить максимальную прочность конструкции;
система будет являться максимально безопасной в плане экологии;
не станет подвергаться негативному коррозионному процессу;
получится максимальная гладкость стенок у стояка.

Стоит отметить, что срок эксплуатации полипропиленовых труб очень большой, в среднем они способны бесперебойно работать на протяжении 50 лет!

Единственно, что следует брать в учет, так этот факт, когда соседи с нижних и верхних этажей будут категорически против общей замены стояка. Тогда придется ограничиться только собственной квартирой, и новые коммуникации будут проведены строго от пола до потолка.

Поэтому вопрос о том, когда необходимо менять стояк в хрущевках, каждый обладатель аналогичных квартир должен решать в индивидуальном порядке с учетом сложившейся обстановки. К примеру, если старые трубы еще способны прослужить определенный временной промежуток и не доставлять жителям квартиры дискомфорта, то нет нужды их менять. Но если стоит задача на перспективу оборудовать собственную жилую площадь современными коммуникациями, то такой вариант является приоритетным!

Квартира

В процессе ремонта в квартире вы столкнетесь лишь с необходимостью заново планировать разводку водопровода. Отопление центральное, его разводка спроектирована строителями. Максимум, что вы можете сделать — немного переместить мешающие вам радиаторы.

Итак, водопровод.

Разводка может быть:

Коллекторной. На каждый сантехнический прибор идет отдельная пара труб, которые собираются на общей гребенке — коллекторе.

Выглядит устрашающе

Последовательной. Одна пара вентилей; все приборы подключаются к общей трубе через тройники. Это не мешает поставить на каждый из них свои вентиля, но находиться они будут непосредственно около прибора.

Типичный представитель

Смешанной. Скажем, разводка на смесители сделана независимой, через гребенку, а вот унитазный бачок и стиральная машинка запитаны последовательно.

Смешанный тип водоснабжения: часть потребителей запитана от коллектора напрямую, часть — через тройники

В типичных квартирах традиционно применяется последовательная разводка. Она проще выполняется, требует меньших затрат материала

Важно и то, что стенку украшает в этом случае всего две трубы, а не шесть или десять

Типичная на сегодня схема разводки такова:

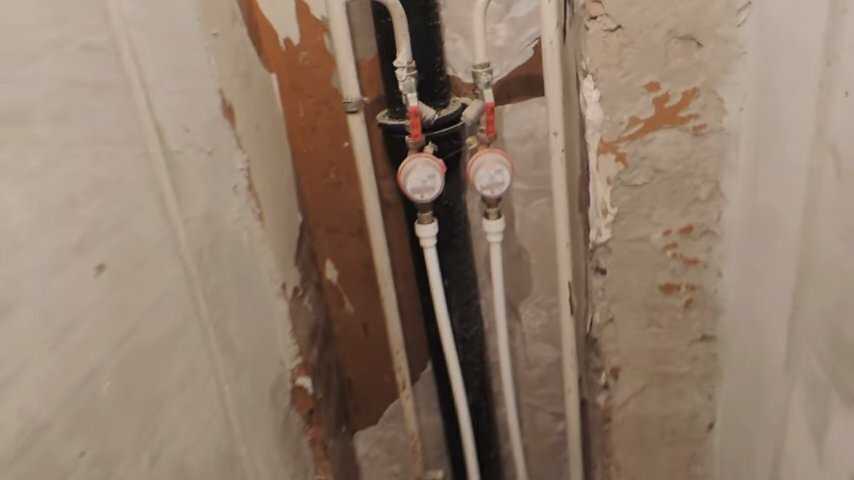

В санузле или кладовке проходят стояки водоснабжения, отводы от которых украшает пара вентилей;
Сразу после вентиля стоит тройник, от которого запитан бачок унитаза;
Далее сварным соединением выполнен отвод на смеситель в ванной, который крепится прямо на трубах. Трубы зафиксированы к стене стоящим на сварке кронштейном.
На кухне смеситель монтируется на мойку и подключается к водопроводу гибкими шлангами.

Возможные вариации таковы:

В общежитиях — малосемейках часты два комплекта стояков водоснабжения на квартиру. На кухне от стояков запитан только кухонный смеситель; разводка труб в санузле в точности соответствует описанной выше.
Змеевик — обогреватель в ванной комнате в новых домах представляет собой просто виток стояка водоснабжения. Однако в хрущевке можно увидеть полотенцесушитель, через который горячая вода поступает в смеситель. Он прогревается лишь от водоразбора. Предки оставили нам и более экзотические варианты — полотенцесушители могут быть запитаны от отдельного стояка или вообще представлять собой работающее зимой своего рода «короткое замыкание» между системами водоснабжения и отопления.

В сталинках 30-х годов постройки можно видеть и такие полотенцесушители. Батарея, кстати, явно менялась позже постройки дома: в тридцатых годах оребрение у чугунных секций выглядело иначе

Бачок в старых домах часто имеет отдельную врезку в стояк холодного водоснабжения. С учетом зарастания стальных водопроводных труб это представляется отличной идеей.

Как лучше сделать?

Если у вас небольшая квартира, все сантехнические приборы в которой находятся по одну сторону от стояков — не нужно изобретать велосипед. Последовательная схема подключения, шаровые вентиля на входе в квартиру, обязательные фильтры грубой очистки.

Бачок, если есть возможность, лучше запитать от стояка отдельной врезкой. Тогда смыв воды никого не ошпарит в душе.

Не усложняйте себе жизнь без необходимости

Когда ванная комната и кухня находятся по разные стороны от стояков водоснабжения — коллекторная разводка перестает выглядеть излишеством. Вентиля, сосредоточенные в одной точке, очень удобны, затраты же не вырастут сколь-нибудь существенно.

Никто не мешает использовать разводку смешанного типа: сделать на унитаз, биде и стиральную машинку свой вентиль, а дальше развести воду тройниками.

Выбор материала при замене канализационных труб

Вне зависимости от того, где проводится монтаж (в частном доме или квартире), можно применять изделия из:

керамики;
полимерного материала;
металла.

Чтобы не пришлось в будущем столкнуться с проблемами при эксплуатации, на этапе выбора необходимо сравнить свойства доступных видов коммуникаций.

Учитывают критерии:

гладкость внутренних стенок;
диаметр;
степень прочности материала и подверженности механическим нагрузкам;
линейное расширение;
вес.

Все эти факторы влияют на стоимость. Еще оценивается сложность монтажа, срок эксплуатации.

Керамика

Преимущества керамических изделий:

гладкие внутренние стенки, за счет чего стоки продвигаются быстрее, вероятность образования засора снижается, т. к. загрязнения менее интенсивно задерживаются на поверхности;
стойкость к влиянию агрессивных сред, в результате трубопровод сохраняет первоначальный вид и свойства в течение длительного периода.

С одной стороны предусмотрен раструб, что облегчает установку.

Полимеры

Трубы для канализации.

Когда планируется замена канализации, следует рассматривать в первую очередь ПВХ-трубы и ПП-аналоги. У таких изделий тоже есть уширение на торце для упрощения монтажа.

Преимущества полимерных коммуникаций:

гладкие внутренние поверхности;
устойчивость к химическим веществам;
продолжительная эксплуатация (ПВХ- или ПП-трубы служат 30-50 лет, иногда и дольше);
способность выдерживать влияние высоких температур, по данному критерию ПП-изделия превосходят аналогичную продукцию из других материалов;
малый вес;
простота монтажа;
высокая прочность, устойчивость к воздействию механических нагрузок.

Недостаток заключается в склонности к линейному расширению. В процессе эксплуатации коммуникаций под постоянным воздействием высокой температуры, ее перепадах отмечается увеличение длины трубы. После монтажа такая особенность приведет к изгибу трубопровода.

Металл

Стальные коммуникации неустойчивы к влиянию химических веществ, но зато они хорошо переносят воздействие высоких температур. Недостаток продукции заключается в возможном развитии коррозии.

В результате сужается просвет трубопровода, повышается риск образования трудноудаляемого засора, который формируется из хлопьев ржавчины. Кроме того, сталь отличается существенным весом — при использовании в многоквартирных домах увеличивается нагрузка на бетонные перекрытия.

Чугунные трубы для канализации.

Чугунные коммуникации тоже много весят. Если планируется приобретать трубы диаметром 100 мм и более, установить их своими руками сложно. Внутренние стенки недостаточно гладкие, в результате возрастает риск образования налета, который в дальнейшем перерастет в пробку. Такие трубы стоят дороже стальных. Они лучше противостоят коррозии, за счет чего увеличивается период эксплуатации трубопровода.

Выбор диаметра

В квартирах используются коммуникации стандартных размеров. Монтаж стояка производится с применением изделия, диаметр которого составляет 110 см. Стандартный размер чугунных труб — 100 см. Этого достаточно для отвода стоков, содержащих крупные фракции загрязнений. Чтобы сделать разводку в квартире, применяют изделия меньшего сечения. Подходит вариант диаметром 50 мм, но часто встречаются и другие коммуникации: 32 и 40 мм.

Выбор сечения зависит и от материала, т. к. коммуникации из металла, ПВХ или ПП производятся по разным стандартам. Кроме того, играет роль конфигурация участка, где планируется устанавливать трубопровод. Чем меньше места, тем более предпочтительным считается вариант монтажа ПВХ- или ПП-труб, т. к. они отличаются наименьшим сечением.

Еще один критерий выбора — структура стоков, которые будут проходить по коммуникациям. Чем больше загрязнений в них содержится, тем выше должно быть значение диаметра. Например, от бытовой техники (стиральной и посудомоечной машин) рекомендуется отводить коммуникации диаметром 32 мм. Для мойки на кухне и в ванной рассматривают трубы диаметром от 50 до 70 мм.

Сборный колодец

Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.

Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:

Объект	Расстояние не менее, м
нежилые хозяйственные постройки	1
жилые постройки	5-7
водозаборный колодец	50
забор между участками	2
открытые водоёмы	15

Типы колодцев

Для частного дома можно оборудовать колодец одного из трёх типов:

накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.

Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.

Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.

Как рассчитать объем для септика и коллектора?

Размеры колодца рассчитываются исходя из количества жителей дома, наличия различных бытовых и сантехнических приборов, подключённых к канализации, активности расходования воды и планируемой частоты откачивания стоков из септика, если он накопительный.

Объем очистного септика рассчитывается исходя из максимального суточного потребления воды человеком. При наличии сантехники и бытового оборудования один человек в сутки потребляет не более 0,25 куб. м. В септике сточные воды отстаиваются около 3 суток. Следовательно, для получения объёма коллектора нужно умножить количество членов семьи на 0,25х3, то есть на 0,75 куб. м.

Можно воспользоваться онлайн-калькулятором расчёта минимального объёма септика. В таком калькуляторе учитывается количество жильцов, наличие сантехники и бытовых приборов и периодичность их использования.

Объем герметичного коллектора можно рассчитать, зная среднемесячный расход воды в доме. Если очистку планируется проводить 2 раза в месяц, то колодец должен иметь объем около половины среднемесячного расхода воды.

При расчёте объёма коллектора стоит учесть возможности ассенизаторов, к которым периодически придётся обращаться для проведения очистки резервуара. Обычно объем цистерны ассенизационной машины равён 3 кубометрам, поэтому и колодец лучше делать кратного объёма. Это позволит эффективнее расходовать средства: не переплачивать за вызов лишней машины, которая уедет неполной, и не оставлять неоткачанные нечистоты в коллекторе из-за того, что в ассенизаторской цистерне не хватило места.

Устройство канализации в хрущевке

Перед началом работ необходимо разобраться, как устроена общедомовая канализации в хрущевке. Это не отнимет много времени, но даст возможность осознанно выполнять все действия.

Размещение канализационных труб в хрущевках выполнено весьма компактно. Есть вертикальный трубопровод (стояк), который проходит через все квартиры, расположенные друг над другом. От него отходит горизонтальная труба, к которой последовательно присоединены:

унитаз;
умывальник;
ванна;
раковина на кухне.

Как правило, шахты для канализации в санузлах хрущевок отсутствуют. В большинстве квартир этой серии ванная и туалет объединены в общий санузел. Это облегчает замену труб, поскольку работать в тесном пространстве раздельных помещений крайне сложно. Горизонтальный отвод проходит сквозь стену кухни и подсоединяется к мойке. На этом внутренняя часть системы заканчивается.

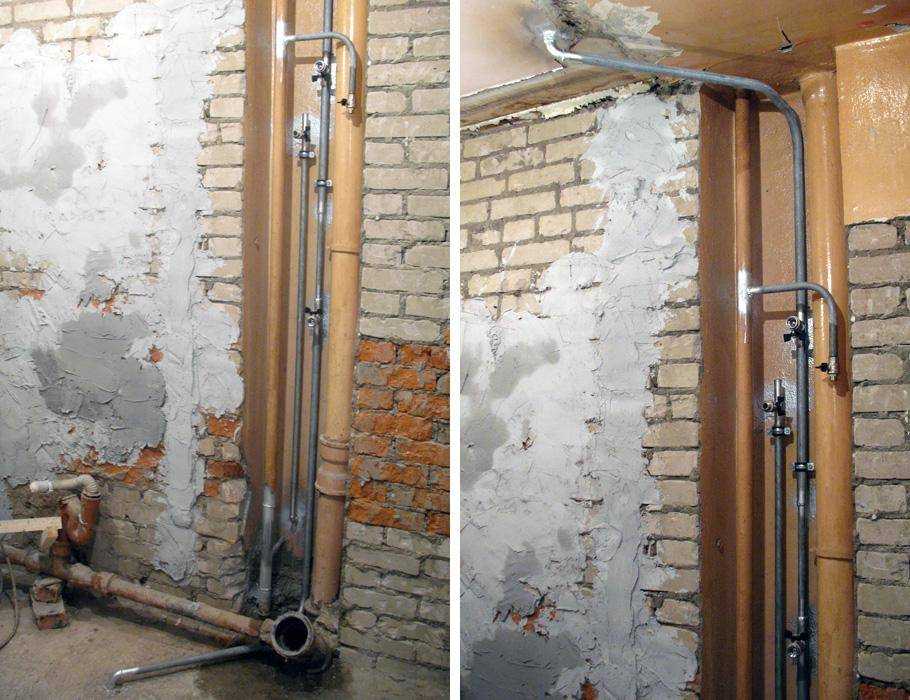

Проблемным участком является только вертикальная часть системы. Необходимо учитывать, что стояк канализации относится к общедомовому имуществу. Это значит, что все работы с ним должны производиться силами сантехников из управляющей компании. Если решено делать замену самостоятельно, ответственность за последствия целиком ложится на владельца квартиры. Если нет опыта и уверенности в своих силах, лучше доверить выполнение работ подготовленным людям.

Как устроена канализация в многоквартирном доме. Устройство канализации: главные элементы и их функции

Устройство канализационной системы в многоквартирном доме базируется на нескольких основных правилах. Главной задачей системы является транспортирование стоков в неспециализированный стояк самотёком, без необходимости обеспечивать дополнительное давление.

Для организации самотёка трубы располагаются под определённым углом, регламентируемым сводом правил и норм.

Лежнёвка

Элемент, объединяющий подъездные стояки и прокладываемый с наличием постоянного уклона к выпуску в колодец. В многоквартирных домах, возведённых после семидесятых лет прошлого века, типичным является диаметр лежнёвки 10 см.

В сталинских постройках или в более ранних зданиях встречаются лежнёвки диаметром 15-20 см.

Лежнёвка может укладываться на специальные подпорки или фиксируется стальными подвесами, которые крепятся анкерами к перекрытиям.

Система должна снабжаться ревизиями или особыми заглушенными тройниками, позволяющими выполнять прочистку. Ревизия устанавливается на изгибах и поворотах, а также на прямых участках каждые восемь метров.

Стояк

Элемент, прокладываемый при помощи раструбных труб с ориентацией всех раструбов по направлению вверх. Крестовины и тройники для подсоединения гребёнок монтируются на уровне перекрытий.

Ревизии для выполнения плановой или экстренной прочистки предусматриваются каждые три этажа и в подвалах, а также на крайних этажах.

Верхняя часть канализационного стояка в многоквартирном доме выводится за кровельные пределы и заканчивается фановой трубой, которая сообщается с атмосферой.

Стояк канализации не проводится через помещение кухни, жилые комнаты или межкомнатные стены. Если стояк прокладывается через подсобные помещения, то в обязательном порядке защищается от механических повреждений.

Гребёнка

Горизонтальный элемент для сбора сточных вод в квартире из нескольких эксплуатируемых сантехнических приборов. Уклон стандартной гребёнки, имеющей диаметр 50 мм, составляет порядка 35 мм/м.

Фиксация элемента осуществляется при помощи хомутов и клипс, а точки крепления располагаются на расстоянии 40-50 см друг от друга.

Для подсоединения гребёнки к сантехническим приборам используются герметики, благодаря чему удаётся избежать появления канализационных запахов. С целью герметизации используются специальные штатные уплотнители или надёжные резиновые манжеты.

Фановая труба

Декомпрессионная или фановая труба является вентилируемой частью канализационного стояка. Этот элемент служит связующим звеном между атмосферой и центральными канализационными коммуникациями.

Фановая часть вентилируемых стояков обустраивается с определениями, которые регламентированы СП 30.13330.2012 и рядом строительных нормативов.

Возникающая внутри стояка тяга при отсутствии вентиляции позволяет транспортировать все канализационные запахи в сторону ближайшего негерметичного соединения, расположенного на верхнем этаже.

Открытый выход декомпрессионных стояков должен быть отдалён на достаточное расстояние от любых оконных и дверных проёмов.

Гидрозатворы

Гидравлические затворы блокируют гидроудары и эффективно снижают уровень нагрузки на канализационные устройства или трубную систему, а также предотвращают проникновение специфических, крайне неприятных запахов в жилое помещение.

С конструктивной точки зрения гидрозатворы разных видов имеют заметные отличия, но все они представляют собой стандартные трубы и определённой формы изгибы. Некоторые модели дополняются динамическими или тупиковыми приспособлениями.

Коленного типа U-образный гидрозатвор легко выдерживает максимальное давление внутри труб. Конструкции бутылочной модели задерживают остатки пищи и сохраняют эксплуатационные качества канализации, а двухоборотные гидрозатворы отличаются довольно сложной конфигурацией.

Гофрированные модели идеально подходят для обустройства канализации в малогабаритном помещении.

Изгибы для труб

Нормами обустройства трубопроводов канализационных систем не допускаются слишком резкие изгибы и повороты. Любые нерегламентированные правилами изменения в направлении потока сточных вод провоцируют крупные засоры и заметное торможение движения жидкости.

Именно участки поворотных фитингов в канализационных трубопроводах чаще всего страдают от засоров и нуждаются в эффективной своевременной прочистке.

Если в соответствии с выбранной оптимальной схемой квартирной канализации предполагается поворот трубы под прямым углом, правильным решением станет последовательная установка фитингов, имеющих стандартные углы 45° и 135°.
