Самотечная система отопления из полипропилена

Ошибки во время установки

При самостоятельном монтаже отопительной сети можно допустить много ошибок. Именно поэтому многие и рекомендуют, если не полностью доверить установку специалистам, то хотя бы проконсультироваться. Рассмотрим пять ошибок, которые монтажники считают основными:

1. Выбор теплоносителя был сделан неправильно.
2. При обвязке теплового генератора были допущены оплошности.
3. Отопительная сеть была выбрана неправильно.
4. Неграмотная установка арматуры и труб.
5. Неправильный монтаж и подключение отопительных приборов и оборудования автоматизации.

Часто котёл ещё используют и для обогрева воды на потребности ГВС. Тогда на обогрев комнат тепла недостаточно. Теплогенератор не функционирует на 100%, и теплоноситель в радиаторах не нагревает жидкость до требуемой температуры.

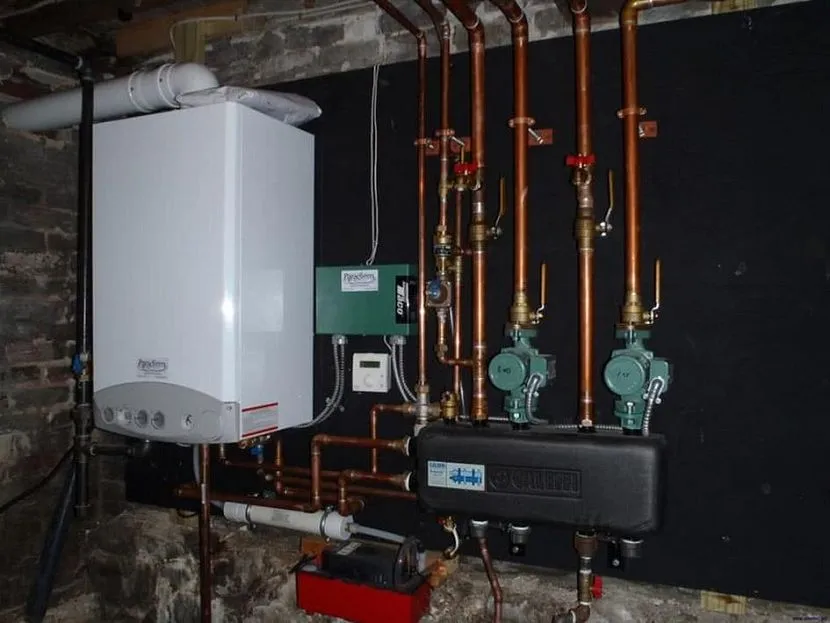

Обвязка котла должна не только выполнять свои функции, но и быть безопасной. К примеру, на обратке насос надо установить перед теплогенератором. Насосный вал к тому же должен располагаться горизонтально.

Расширительная ёмкость используется объёмом 10% от всей воды в сети. При использовании открытой схемы её устанавливают на самом верху, если схема закрытая, то монтируют перед насосом. Между ними располагают грязевик, установленный горизонтально пробкой к низу.

А вот если была неправильно выбрана сеть отопления, то получится перерасход средств за материалы и установку. Часто тогда приходится отопительную систему переустанавливать, а это – лишние траты.

Наиболее часто эта ошибка встречается при монтаже однотрубной сети, когда на одну ветку присоединяют 4-5 батарей. В результате они не обогреваются.

Рассмотрим недостатки автономного отопления частных домов:

• Понадобится покупать оборудование, комплектующие детали, стройматериалы.
• Если не покупать автоматическое управление, то понадобится наблюдение за рабочим процессом.
• Если котёл приобретён на жидком либо твёрдом топливе, то придётся наполнять бункер.
• Имеется опасность, что появится свищ и протечёт теплоноситель.

• Универсальность. Можно выбрать котлы по типу энергетического носителя или сформировать комбинированную сеть.
• Рынок стройматериалов представлен большим выбором комплектующих деталей. Купить необходимые элементы можно по разной стоимости.
• Легко настраивать. Схема позволяет регулировать температуру.
• Воздух в помещениях не пересушен.
• Если монтирован отдельный контур, присоединённый к котлу, то можно организовать подачу горячей воды.
• Использование автоматических датчиков даёт возможность управлять процессом через интернет, Wi-Fi или GPS.

Когда требуется замена жидкости

Для того, чтобы произвести запуск системы отопления, в некоторых случаях необходимо залить новый теплоноситель. Это может потребоваться в таких ситуациях:

• Такая процедура желательна в самом начале отопительного сезона. Её рекомендуется произвести во время первого запуска системы.
• Если по какой-то причине выполнялся слив. После этого нужно обеспечить наполнение новым теплоносителем.
• Если проводились ремонтные работы, воду требуется поменять на новую.

Используя чугунные радиаторы, иногда при выключенном отоплении и не слитой воде появляются протечки. В таких ситуациях после окончания сезона из системы удаляют теплоноситель. Однако тогда существует повышенный риск коррозии. Поэтому мастеру выгоднее сделать проверку и устранить проблемы, а не удалять жидкость из труб и радиатора.

Если теплоноситель быстро загрязняется, его замену рекомендуется производить регулярно с периодичностью, которая зависит от серьёзности этой проблемы.

Перед первым запуском необходимо проверить исправность оборудования

Источник stroim-domik.ru

Демонтаж старого радиатора отопления

Самый распространенный случай — это когда в радиатор отопления подходит две трубы: сверху подача, снизу обратка. Иногда бывает, что на подаче или обратке установлен кран, с помощью которого можно регулировать количество воды проходящего через радиатор.

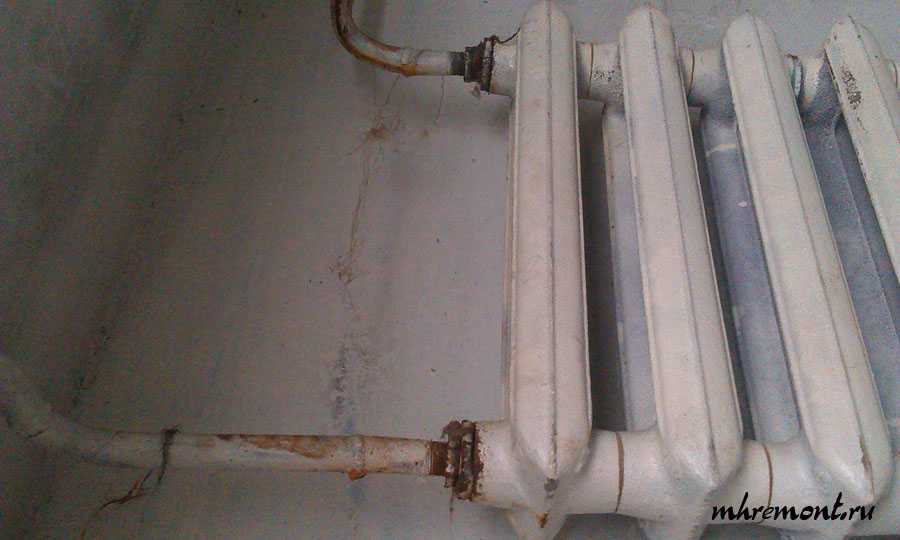

Рис.1. Демонтаж старого радиатора отопления

Следует отметить, что если не предусмотрена запорная арматура, т.е. краны, либо нет уверенности в том, что они в исправном состоянии, то производить демонтаж и установку новой батареи следует при пустой системе отопления, т.е. следует предварительно слить стояк, на котором будет проводится работа. Вообще желательно проводить эти работы в не отопительного сезона.

Вернемся к демонтажу радиатора отопления. Герметичность соединения радиатора и труб системы отопления обеспечивается за счет двух гаек. Одна гайка соединяет трубу с батареей, а вторая контргайка. Эти гайки необходимо развернуть.

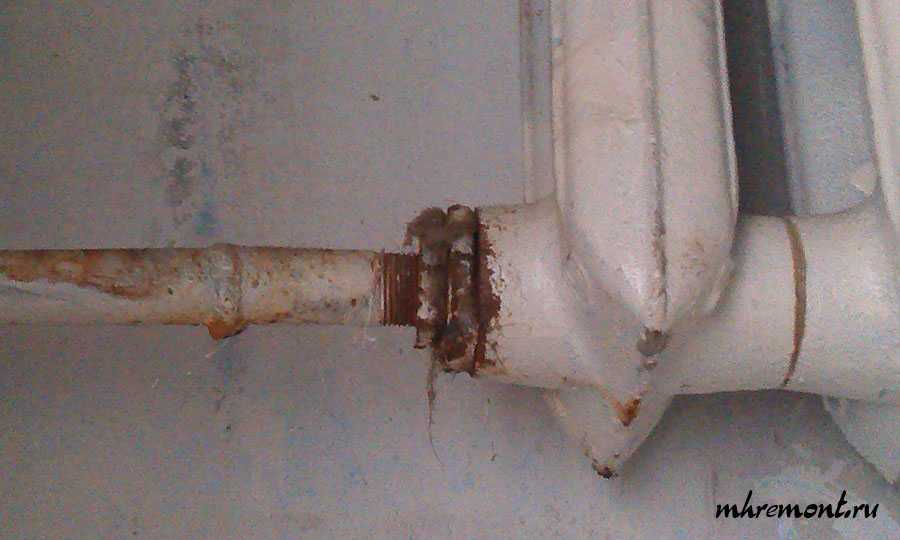

Рис.2. Гайки подключения радиатора отопления

На фото показаны описанные ранее гайки. Сначала необходимо отвернуть гайку меньшего диаметра, по возможности на всю длину резьбы сгона, затем гайку, которая соединяет батарею и трубу. После того как гайки на подаче и обратке свернуты, можно снять радиатор.

Однако следует помнить, что чугунные радиаторы очень тяжелые, одному снять его практически не реально. Поэтому следует заранее попросить помощи, либо придется разбивать радиатор на несколько частей. Так же следует учесть, что, несмотря на то, что стояк слит, в радиаторе может остаться вода, поэтому нужно заранее подготовить ведро и тряпку. Иначе можно испортить напольное покрытие или залить соседей.

При демонтаже основная проблема с которой можно столкнутся это то, что гайки захрясли и не откручиваются. Эту проблему можно решить двумя способами. Первый способ, это прогреть соединение паяльной лампой. Обычно это хорошо помогает. Второй способ — это применение болгарки, здесь так же существуют варианты.

Если на сгоне достаточно резьбы для установки крана, как на фото выше, то можно просто отрезать трубу в месте соединения с батареей. После чего резьбу прогнать плашкой

Здесь важно учитывать, что верхняя и нижняя труба должны остаться примерно одной длины

Самый универсальный вариант, который решает все проблемы — это отпилить трубу и наварить новый сгон. Однако это можно сделать только при наличии сварки и к такому способу прибегают редко.

Как не допустить завоздушивания системы?

Как говорилось ранее завоздушивание системы это неизбежность. Не допустить попадание воздуха в систему можно только правильно выполнив ее пуск. Однако остальных факторов, описанных в начале статьи, достаточно, чтобы в системе появились воздушные пробки. Поэтому целесообразнее дать несколько советов, как облегчить устранения воздушных пробок.

На каждом радиаторе отопления необходимо предусмотреть воздухоотводчик. Тоже относится к водяным теплым полам.

На каждом стояке необходимо предусматривать краны для его отключения от системы.

В самой верхней и нижней части стояка следует устанавливать отводы с кранами. Это позволит слить стояк или выпустить из него воздух не нарушая работу всей системы.

Следует выбирать трубы и радиаторы отопления не склонные к газообразованию. Газ появляется в результате процессов коррозии металлов. Если коррозии нет, то и газообразование будет сведено к минимуму, а, следовательно, и завоздушивание.

Одной из наиболее важных проблем, с которыми сталкиваются коммунальные службы — это запуск отопления. Риск возникновения ошибок в многоквартирном доме, конечно выше, чем в частном. Но в каждом случае, возникает он, в основном, из-за несоблюдения правил. Чтобы избежать неприятных ситуаций, когда осуществляется подключение отопления, нужно соблюдать последовательность необходимых действий.

Когда начинается отопительный сезон, зачастую происходит так, что тепло распределяется неравномерно на последних этажах. Виной тому слишком быстрый запуск отопительной системы, что образует воздушные пробки, которые мешают равномерному прогреванию всех квартир в доме.

Когда заканчивается отопительный сезон, система остается без движения, из-за чего в нем падает давление. Именно поэтому вопрос, как правильно делать отопление, а также его дальнейшую регулировку в многоквартирном доме, это вопрос достаточно актуальный.

Основные ошибки, которые допускают, осуществляя порядок пуска и регулировки отопления в многоквартирном доме

Для того, чтобы не столкнуться с множеством проблем во время запуска отопления, а также во время его работы, следует знать основные ошибки, которые допускаются в этом процессе:

1. Слишком резкий запуск отопления посредством подающей магистрали.
2. Избавление от воды или теплоносителя в подвале. Правильно будет пропустить это действие, потому что воздух в любом случае из системы так не выйдет — он поднимается вверх.
3. Также не нужно спускать воду и воздух из всех жилых помещений в доме.

Если все сделано правильно, эта необходимость отпадет сама по себе.

При этом, следует учитывать, что для того, чтобы подключение системы прошло гладко, необходимо участие 2-3 человек. Это нужно, чтобы скорость действий, их координация была максимально эффективной.

Опасности слива теплоносителя

Хорошо, теперь вы понимаете, что не всем нужно сливать жидкость, поэтому этот раздел для тех, кому данная процедура необходима. Стоит обозначить определенные проблемы, которые могут возникнуть после слива жидкости перед заполнением системы отопления водой.

1. Влажный металл будет взаимодействовать с кислородом, что гарантированно поспособствует возникновению коррозийного налета на внутренней поверхности.
2. Потом придется стравливать воду, повышать давление и снова стравливать – работа не трудная, но длительная, особенно если дом очень большой.
3. Если заполнение системы отопления водой осуществляется посредством магистрального водопровода, не озера, речки или прочего, выйдет дорого сливать большое количество жидкости, чтобы потом перед началом обогревательного сезона снова ее наполнить.

Что делать, если батареи холодные

Что может быть хуже, чем холодные батареи зимой? Это не только дискомфорт и нарушение температурных норм, но и угроза заболеть.

Важно знать, что  ограничивает сроки возможного аварийного отключения тепла. Они совокупно не должны превышать 24 часа в месяц, и длиться не более 16, 8 и 4 часов подряд, если температура составляет не ниже 12, 10, и 8˚С соответственно. Если в отопительный период радиаторы остаются холодными, нужно обращаться:

Если в отопительный период радиаторы остаются холодными, нужно обращаться:

1. В диспетчерскую службу теплосети. Если им не известны причины, они обязаны проверить отсутствие тепла.
2. В управляющую организацию (УК или др.). Возможно, именно они проводят ремонтные работы.
3. В городскую жилинспекцию с жалобой на нарушение жилищных норм.
4. В правоохранительные органы (Роспотребнадзор, прокуратуру), если тепло не восстановлено в срок и проблема не решается.

Если теплосеть не видит проблемы, возможно, потребуется независимая экспертиза по отоплению.

Необходимость резьбы

Далее производиться одевание на трубу держателя от плашки. Располагаться она должна перпендикулярно по отношению к осям стояка. Плашка должна зайти на трубу и при предварительном очищении последней от имеющейся краски. Для снятия фаски применяется напильник, болгарка или иное подручное средства.

Труба с необходимостью нарезки резьбы смазывается также маслом. Это позволит избежать появления задиров на материале, да и сама плашка будет идти гораздо быстрее и легче. При этом ее следует прижать к торцу стояка, после чего производят проворот держателя. Так происходит нарезка первой нитки резьбы. Далее крепится стояк газовым ключом. Не должно происходить проворота трубы, передаваемого от плашки. Иначе не обойтись без повреждения компонентов у соседей.

Для нарезки резьбы достаточным будет 5 нитей резьбы. Это связано с тем, что она используется лишь для крепления на трубу фитинг-переходников.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

• типа системы, подающей тепло в помещение;
• способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

• однотрубные системы;
• двухтрубные системы.

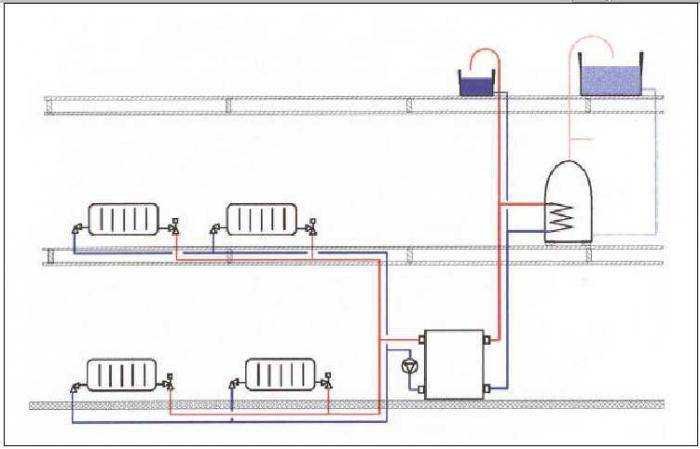

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

• сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
• увеличенная скорость прогрева;
• эстетичный вид и минимальное количество занятого пространства;
• простота монтажа;
• экономия на материалах.

К недостаткам можно отнести:

• взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
• сложность регулирования температуры теплоносителя;
• необходимость установки насоса с большим показателем мощности.

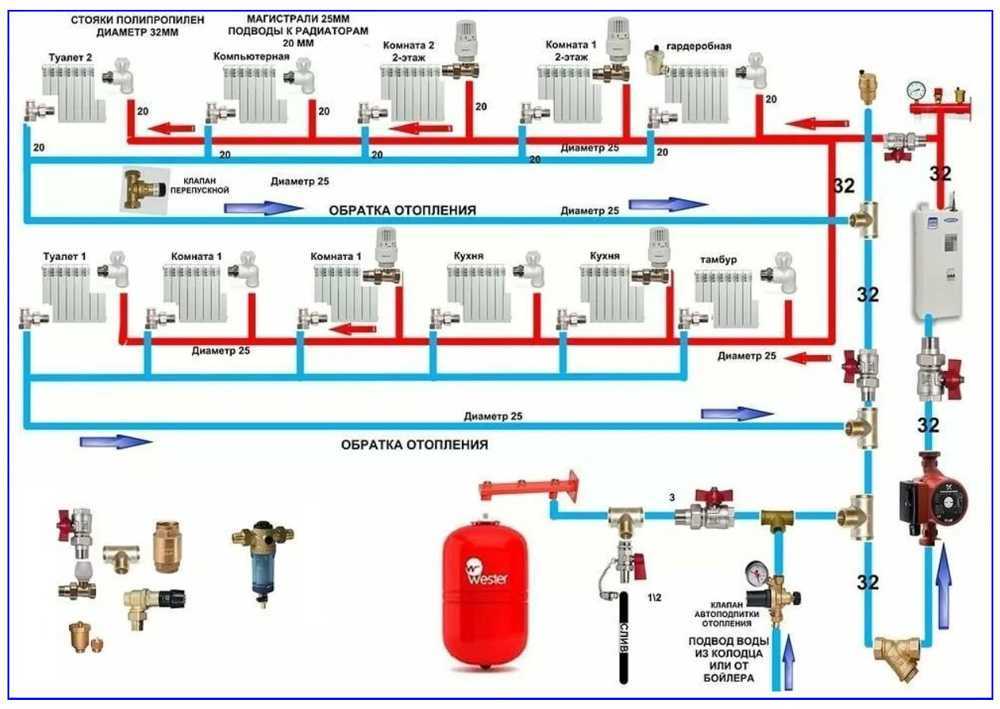

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

• одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
• возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

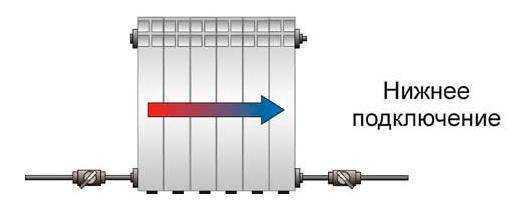

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Неправильный расчёт количества секций

С помощью крана можно понизить температуру отопления, если она вдруг окажется слишком высокой для помещения, но повысить её выше той, которая достигается при полностью открытом кране, нельзя. На многоквартирных домах с централизованным отоплением температура теплоносителя бывает разной. Если она по каким-то причинам окажется невысокой (такое бывает нередко), поднять температуру воздуха внутри квартиры будет невозможно. Вот если бы секций в радиаторе было чуть больше…

Расчёт секций радиатора при замене производится, исходя из базового коэффициента, который равен 1,4 на кв м. Его можно произвести при помощи консультантов магазина при покупке радиатора. Но тут покупателей подстерегает следующая ошибка: расчёт проводится по усреднённой температуре нагрева теплоносителя, а бывают ситуации, как уже говорилось, когда температура воды внутри батарей падает ниже. Чтобы не испытывать дискомфорта, количество секций должно быть немного больше расчётной по среднему коэффициенту.

Замена стояка отопления, это чья забота?

По закону плановая смена элементов системы отопления в многоквартирных домах должна проводиться раз 25-30 лет за счет управляющей организации, так как они являются частью общедомовых коммуникаций. Когда их поломка случается раньше указанного срока, то замена стояка отопления в квартире – обязанность ЖКХ, так как все жильцы ежемесячно оплачивают квартплату, часть из которой как раз и направлена на содержание всех инженерных коммуникаций здания.

Когда жильцы решили обновить устаревшие стояки и радиаторы отопления в своей квартире самостоятельно, то делать им это придется за свой счет. То же касается ремонта такой отопительной системы, если в ходе эксплуатации она вышла из строя или изначально была установлена с нарушениями.

Замена стояков отопления в квартире муниципального дома должна производиться за счет города. В том случае, если произошла поломка системы, достаточно подать заявление в муниципальный совет района, которое они, в свою очередь, переадресовывают в управляющее хозяйство.

Когда квартира приватизирована вместе со всеми входящими в нее коммуникациями, то любые замены или ремонты стояков отопления жильцы проводят за свой счет.

Возможные проблемы после запуска

Процесс закачки антифриза в систему отопления

После того как заполнена закрытая система обогрева частного жилья, а котельное оборудование уже прогревает теплоноситель, могут начаться проблемы.

1. Радиаторы плохо отдают тепло помещению.
2. Шумы в циркуляционном насосе.
3. Выплескивание жидкости из расширительного бачка.
4. Неприятные звуки в батареях – бульканье и прочее.

Давайте первым делом разберем, как проверить расширительный бак отопления, если из него сочится жидкость. Если такое произошло, значит, количество теплоносителя – его объемы при заправке, были подобраны не верно, и в трубопровод попало слишком много воды. Устранить проблему достаточно просто – слейте лишнее количество посредством кранов Маевского.

Шумы в циркуляционном насосе акцентируют внимание на присутствие воздуха в системе. Однако переживать не стоит, это быстро пройдет, вашему оборудованию достаточно немного поработать, чтобы устранить эту проблему

С тем как проверить расширительный бачок отопления, а также устранить шумы в циркуляционном агрегате вы разобрались, поэтому на очереди батареи. Недостаточная теплоотдача и посторонние звуки рассказывают о воздушных пробках или же заиливании.

Воздушные пробки устраняются очень просто – поверните кран Маевского и выпустите блуждающий в батарее кислород.

Удаление воздушной пробки из радиатора отопления

Радиаторы отопления подвержены завоздушиванию больше, чем остальные элементы системы. В большинстве случаев достаточно спустить воздух из радиатора, и система отопления начинает функционировать исправно.

Удалить воздух из радиатора можно двумя способами:

• через воздухоотводчик или клапан;
• перезапустить систему отопления.

Если радиатор отопления оборудован клапаном (кран маевского), то удалить воздух из радиатора можно своими руками. Воздухоотводчиком или клапаном оснащаются все современные радиаторы отопления. Воздухоотводчик установлен на верхней пробке радиатора со стороны противоположной трубе подачи.

Чтобы спустить воздух необходимо специальным ключом, продается вместе с клапаном, открыть ниппель. Если в радиаторе был воздух, то услышите шипение. Перед открытием клапана следует под него подставить тару для приема воды. Воды будет не много, поэтому достаточно будет литровой банки.

Как шипение закончится это говорит о том, что воздух вышел. Далее следует дождаться появления воды из ниппеля. Как только напор воды из ниппеля станет постоянным, его можно закрывать. Воздуха в радиаторе больше нет.

Если воздухоотводчик отсутствует, то необходимо перезапустить систему отопления. В случае городской центральной системе отопления, перезапустить ее самостоятельно сложно и следует вызвать специалистов. Индивидуальную систему отопления перезапустить можно своими руками.

Замена теплоносителя причины и периодичность проведения

Замена воды в закрытом и открытом контуре обогрева проводится:

Во время первого запуска отопления.

После монтажа проводят заполнение и запуск системы

После сезонного осушения.

При запуске после ремонтных работ.

Регулярный долив жидкости требуется в процессе эксплуатации, если не проводился слив после отопительного сезона.

Зачем сливать воду из домашней системы

Вопрос, на который нет однозначного ответа – нужно ли ежегодно осушать контур после завершения отопительного сезона? Решение зависит от типа, возраста и материала изготовления основных элементов – труб и радиаторов, а также от общего объема жидкости.

У каждого типа – своя частота замены носителя

Чаще всего осушают на лето системы со старыми чугунными радиаторами. Причина – появление течи после выключения котлов. Старые ребра из чугуна соединены между собой резьбовыми соединениями со старыми прокладками. Когда внутри батарей есть горячая вода, уплотнители расширяются, обеспечивая стабильную герметичность на швах.

После остывания воды материал, из которого изготовлены прокладки, естественно, сжимается, и в местах стыка ребер начинается течь. Но длительный простой старых радиаторов без воды чреват ускоренной коррозией, ржавчина внутри радиатора и старых труб в сухой среде осыпается, и может вывести из строя целый стояк.

В закрытых новых контурах заполнение системы отопления – процесс не затратный. Но полностью сливать жидкость каждый год не рекомендуется – в этом нет необходимости.

Периодичность замены и доливки жидкости в отопительную систему

Насколько часто нужно менять жидкость в системе отопления? Несколько общих правил:

В контурах открытого типа частных домов достаточно просто доливать воду, если система герметична, не подвергая старые коммуникации стрессовым проверкам в виде длительного сухого простоя. Замена необходима только в случае экстренного ремонта или профилактической герметизации, после промывки.

Появление течи – необходимо слить воду и провести ремонт

Закрытые отопительные системы нуждаются в профилактической промывке и смене теплоносителя через несколько лет.

Частота заполнения новой жидкостью зависит от характеристик воды, срока эксплуатации синтетического теплоносителя, общего состояния системы. При сильном завоздушивании крайних точек рекомендуют выявить причину – найти место протечки и проверить герметичность сети отопления. Обычно замену воды проводят раз в несколько сезонов.
