Как обжать интернет-кабель с помощью обычной отвёртки

Особенности витой пары

Обычный электрический провод, например, ВВГнг 3*2,5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами – сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

Обычно применяют готовые патч-корды – отрезки кабеля стандартной длины (в среднем от 0,3 м до 30 м). С обеих сторон заводской шнур обжат коннекторами – небольшими 8-пиновыми вилками, которые можно вставить в интернет-розетку, разъем на роутере, ПК, телевизоре и другом оборудовании.

Но кусок не обжатого заранее кабеля иметь также полезно: например, иногда требуется провести кабель через маленькое, не более 5 мм, отверстие в стене. Обжим в таком случае производится после монтажа.

Характеристики интернет-провода RJ-45, которые могут пригодиться:

Пропускную способность кабеля RJ-45 определяют по категории. Всего насчитывается 10 категорий – 7 основных и 3 подкатегории. Первые четыре категории признаны устаревшими, так как не поддерживают необходимую скорость передачи данных.

Практически вся нужная информация о кабеле размещена на наружной оболочке. Маркировка различных производителей отличается, но такие характеристики, как категория, шифр марки, способ экранирования (или его отсутствие), количество пар, стандарт обычно указываются.

Про другие виды кабелей, которые применяются для подключения к интернету, можно почитать в нашей другой статье.

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;
обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

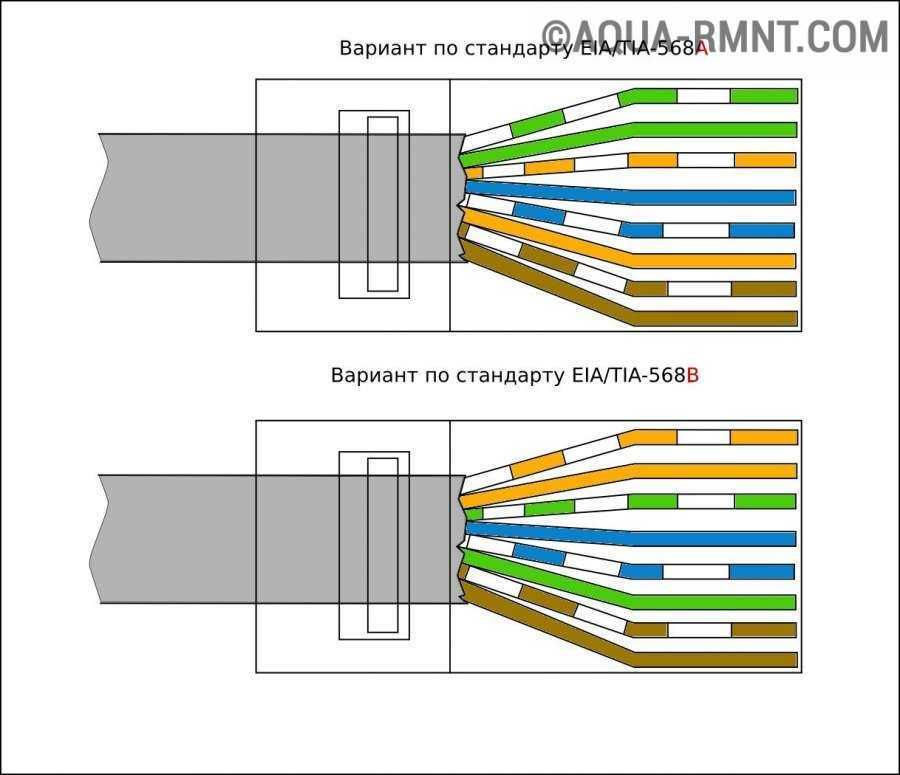

Цветовые схемы распиновки

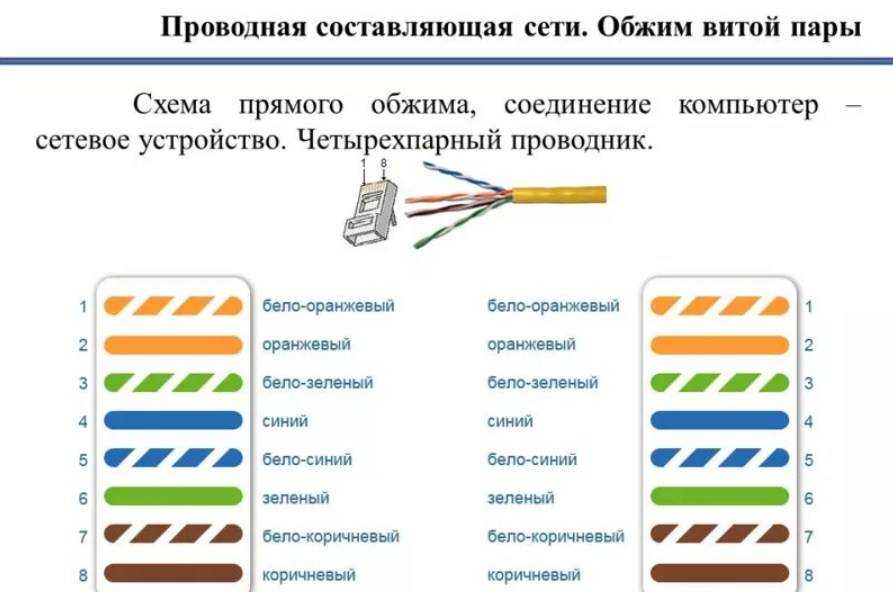

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

бело-оранжевый;
оранжевый;
бело-зелёный;
синий;
бело-синий;
зелёный;
бело-коричневый;
коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

бело-зелёный;
зелёный;
бело-оранжевый;
синий;
бело-синий;
оранжевый;
бело-коричневый;
коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.
Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.
Обрежьте излишне длинные проводки с помощью кримпера.
Вставьте все жилы кабеля в коннектор до самого конца.
Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

витая пара;
коннектор RJ45;
нож для зачистки обмотки;
кусачки, чтобы подровнять провода;
плоская отвёртка.

Обжимать кабель нужно следующим образом:

Подготовьте витую пару таким же образом, как и при обжиме клещами.
Вставьте проводники в разъём.
Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.
Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

Бело-оранжевый, оранжевый, бело-синий, синий.
Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

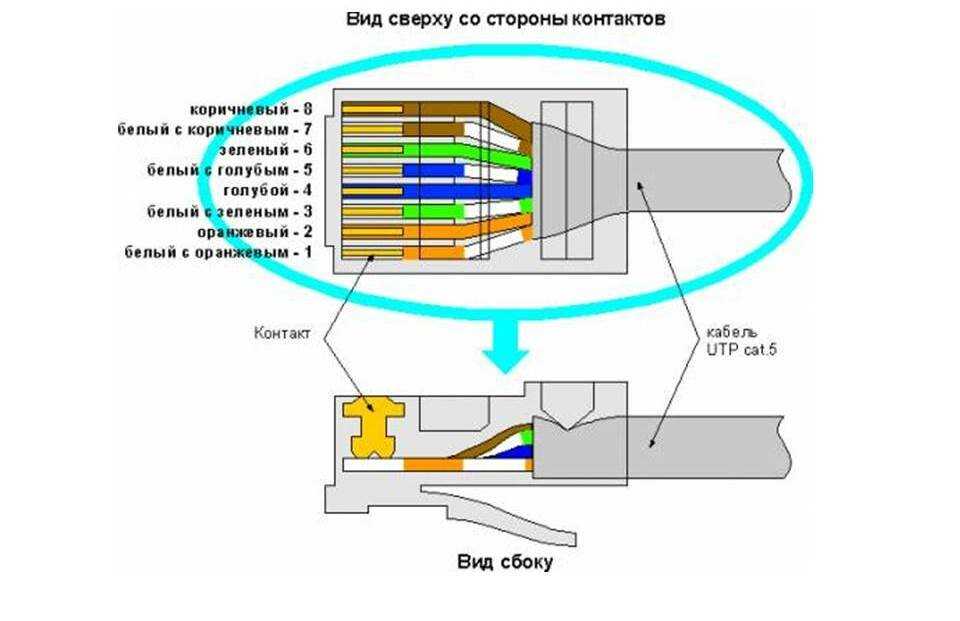

Как устроен коннектор

Коммутирующий элемент, расположенный на кончике кабеля, получил название коннектора для интернет-кабеля. Конструкция большинства моделей схожа. Пластиковая корпусная часть нередко выполнена в прозрачных тонах. Это дает возможность держать под визуальным контролем процесс монтажа.

С противоположной стороны от контактной группы размещается защелка, надежно фиксирующая коннектор в гнезде сетевой карты. С задней части можно найти проем, позволяющий завести кабель. Немного выше размещается фиксирующая планка, которая выступает наружу. В ходе обжима планка смещается вниз и плотно зажимает внешний изоляционный слой кабеля. Благодаря этому соединение будет надежно зафиксировано.

Внутренняя полость коннектора расходится на 8 цилиндрических каналов. Под один контакт невозможно запихнуть пару проводов. Бронзовые либо латунные контакты расположены соосно с цилиндрическими каналами. В нижней части каждого канала имеется несколько ножевых выступов.

Некоторые модели содержат дополнительную вставку. Приобретая коннекторы, следует купить изолирующие колпачки, защищающие LAN-кабель от опасных перегибов, а защелку от облома. Использование колпачков разного цвета дает возможность не путаться в сложных узлах разветвления сети.

Как качественно обжать кабель своими руками

Необходимые инструменты для работы

кабель RJ-45 с исправными витыми парами. Он имеет много названий и вариаций: UTP – кабель без экрана защиты (Unshielded Twisted Pair), FTP – провод с экраном из фольги (Foiled Twisted Pair), STP – аналог FTP, только защитное покрытие для каждой пары отдельно (Shielded Twisted Pair). Провода витых пар делятся на шесть категорий, чем она выше, тем лучше характеристики кабеля. Самый распространенный шнур пятой категории (CAT 5). Главный критерий качества электропровода – четкость и яркость краски на витых парах проводника. На некачественном кабеле цвета едва различимы – это доставит массу неудобств при подключении;
Кабель для интернета rj-45

коннектор RJ-45. Второе название 8P8C (8 Position 8 Contact). Их можно купить в любом специализированном магазине;
Коннектор к кабелю

обжимные клещи или кримпер. С их помощью можно сэкономить время и упростить себе работу. Они бывают разных форм, с лезвием для зачистки изоляции или без них. Некоторые имеют возможность обжимать и провод телефонной линии

Самое важное свойство этого инструмента – равномерное сжатие всех проводов. Чтобы через 5 минут кабель не выпал из коннектора по причине плохой обжимки

Инструмент для обжима или кримпер

Обжатие провода RJ-45

Перед тем, как обжимать разъемы, отрежьте (клещами) кусок кабеля нужной длины под прямым углом, так, чтобы все проводники были ровные.
С каждой стороны снимите внешнюю оболочку изоляции на 2,5 – 3,5 см. Только не повредите изоляцию самих проводников!
Зачищенный и подготовленный провод

Подберите жилы по цветам в правильной последовательности, согласно схеме обжима, которую вы выбрали. Для этого провода сначала расплетают и выравнивают. Затем они раскладываются в ряд в правильной последовательности и прижимаются плотно друг к другу. Концы провода откусывают кримпером на расстоянии 10 – 15 мм от края изоляции.
Провода сортированы по схеме EIA/TIA 568 B

Обратите внимание, какой провод не стоит покупать (слева), так как на нем тяжело отличить коричневый проводник от оранжевого, в отличии от аналога (справа)

Очень аккуратно одеваем коннектор в кабель. Нужно постоянно наблюдать за проводниками, чтобы они не перепутались и прошли в правильной последовательности

Проталкивайте жилы, пока они не войдут до конца и не упрутся в стенку разъема. Если вы все сделали правильно, проводники были отрезаны ровно, они все зайдут в разъем равномерно и до упора. Изоляция, при этом, окажется внутри корпуса. Если проводники вне коннектора не изолированы, обязательно вытяните их и обрежьте до нужной длины.
Как правильно подсоединять провода к коннектору

Когда кабель готов, осталось его только закрепить. Вставьте коннектор в соответствующее гнездо кримпера и до упора плавно зажмите рукоятку.
После обжатия, обязательно пошатайте провод рукой. Он должен крепко удерживаться в коннекторе.
Обжать другой конец кабеля аналогично схеме.

Четырехжильный кабель обжимается аналогично. Отличие только в количестве пар. Помните про последовательность канавок, как уже писалось выше для кабеля на две пары: 1,2,3,6.

Обжим кабеля без инструмента

Если у вас нет инструмента или не оказалось его под рукой, кабель RJ-45 можно обжать при помощи обыкновенной плоской отвертки. Во время проведения процедуры будьте осторожны, потому что «ручной» метод:

не всегда обеспечивает необходимое качество обжима;
увеличивается вероятность сломать или испортить кабель.

Алгоритм обжатия без клещей:

Делать нужно все аналогично описанному выше: отрезать кабель, зачистить внешнюю изоляцию.

Сортируйте жилы по цветам, как на выбранной электрической схеме.

Опять обрежьте проводники до нужной длины.

Аккуратно вставьте в разъем.

Переверните коннектор защелкой вниз, а контактами к себе. Уложить его на плоскую поверхность стоит таким образом, чтобы края разъема надежно опирались на какое-либо основание. А фиксатор был свободным, чтобы избежать случайных поломок.

Возьмите в руки отвертку и, осторожно нажимая, зафиксируйте защелку кабеля до тех пор, пока она не прекратит выступать из корпуса коннектора. Тогда кабель будет надежно закреплен в корпусе

Если под рукой нет обжимных клещей, эту процедуру можно сделать при помощи плоской отвертки

Осторожно нажимая отверткой, утопите вниз остальные контакты. Они должны пройти сквозь слой изоляции и закрепиться в проводящей жиле

Будьте очень аккуратны! Не повредите хрупкие пластины контактов.

Схематическое изображение подключения

https://youtube.com/watch?v=7-HBTyTgtTQ

Конструкция RJ-45

Конструкция разъёма предполагает наличие вилки и розетки. Вилка, штекер или коннектор обычно представляет собой пластиковый корпус с выведенными контактами с одной стороны и системой крепления кабеля с другой. Для фиксации в розетке, в коннекторе предусмотрена специальная отгибаемая защёлка, не позволяющая ему несанкционированно покинуть гнездо. Вилка представляет собой посадочную область с аналогично выведенными контактами.

Конструкция коннектора имеет одноразовый механизм, который при обжиме придавливает специальную планку, удерживающую провод в статичном состоянии. А штырьки контактов под воздействием давления обжимающего устройства впиваются в провода, надёжно фиксируя их и образуя соединение.

Как происходит ремонт в целом

Понятно, что заменить кусок провода можно двумя способами – врезкой (то есть удалением поврежденного фрагмента и вставкой нового) или обрезкой с последующей установкой коннектора. Первый вариант используется крайне редко, поскольку без ошибки соединить ВОСЕМЬ проводков «витой пары» – именно так часто называют кабели для подключения проводного интернета – может только профессионал. Поэтому обычно вопрос решается просто – поврежденный кусок, обрезают, на его конец монтируют коннектор. Последняя часть процедуры называется «обжать сетевой кабель» и именно она вызывает затруднения у не специалистов.

Важно: если есть предпосылки к тому, что кабель может быть поврежден в определенном месте (обычно это тот кусок, который ведет непосредственно к компьютеру или роутеру), лучше при прокладке провода позаботиться о запасе. Увеличив длину на 1…2 м, можно избавиться от замены всего кабеля в случае повреждения его крайнего фрагмента – при обрезке надо будет просто подтянуть провод, выбирая запас.

Кстати, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах

Как обжать телефонный кабель — 2 и 4 жилы

Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

Что нам понадобится?

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает. Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-3-х ; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо ; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме ; это два средних контакта:

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки ; другими словами провода в парах меняются местами (см. схему справа):

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель ; необходимо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Схемы обжатия RJ-45 из четырех проводников

Четырехжильный сетевой провод RJ-45 быстро обрел популярность во времена массового распространения проводного интернета. По сравнению с аналогичным восьмижильным, он стоит в два раза дешевле. Из-за этого поставщики коммуникационных услуг повсеместно используют его при подключении традиционного интернета. При подключении компьютера к всемирной паутине или локальной сети, редко когда нужна скорость более 100 МБ/с. В этом случае делать патч-корд из четырехжильного кабеля финансово выгодно. Если у вас восьмижильный кабель, а скорость небольшая – есть смысл не обжимать все четыре витые пары, а сжать только две: это снизит скорость передачи данных с 1 ГБ/с до 100 МБ/с, а ресурс провода увеличит в два раза. Одна пара задействована для приема сигнала, вторая – для передачи.

Подключаются всегда провода под номерами 1,2,3,6.

Важно подключать проводники под соответствующими номерами

Схематическое изображение подсоединения кабеля для интернета

Электрическая схема подключения сетевой карты компьютера показывает принцип работы витых пар на прием и передачу информации

Электрическая схема подключения кабеля

На цепи видно, что обе пары подключены к хабу и компьютеру по принципу симметричной трансформаторной схемы. Она хороша тем, что подавляет помехи и наводки, гарантирует высокую степень защиты от ошибок монтажа и коротких замыканий.

При необходимости в дополнительной линии или при повреждении витых пар в кабеле, можно увеличить количество линий в два раза, не ухудшив скорость. Или исправить кабель, обжав коннектор на пары, которые до этого не использовались.

Электрические схемы обжатия четырехжильного кабеля аналогичны восьмижильному. На них показаны проводники, которые используются исключительно для приема и передачи сигнала. Пары, которые не применяются, обжимаются, но информация по ним не передается. Они могут эксплуатироваться для дополнительной передачи информации.

Таблица подключения провода на четыре жилы

Схема подключения компьютер – компьютер

При такой схеме происходит перекрестное соединение (один конец по плану А, второй по схеме В). Соединены оранжевая и зеленая пары.

Перекрестная схема соединения проводов

Как это будет выглядеть сверху в коннекторах

При обнаружении обрыва или короткого замыкания, не обязательно менять провод. Можно заменить витые пары в кабеле. Если ремонтируется вариант В, оранжевая пара меняется на коричневую, а на смену зеленой ставим синюю. Исправление по схеме А, подразумевает замену оранжевой пары на синюю, а зеленую на коричневую.

Неисправную пару можно всегда заменить дополнительной синей или коричневой

Важно помнить номера проводов при четырехжильном соединении кабеля RJ-45 (1,2,3,6)

Всевозможные варианты подключения кабеля витая пара на четыре провода
