Блок питания

Самодельные электронные устройства нуждаются в питании разного напряжения. В частности, для пайки необходим регулируемый блок питания. Такую возможность может обеспечить микросхема LM-317, являющаяся стабилизатором напряжения.

Схема регулируемого блока питания

Устройства на основе этой схемы позволяют изменять выходное напряжение в пределах 1,2-30 В, с помощью переменного резистора Р1. Допускаемый ток составляет 1,5 А, мощность прибора зависит от выбора трансформатора.

Наладка вольтметра производится подстроечным резистором Р2. Для этого следует выставить ток 1 мА при выходном напряжении схемы 30 В.

На микросхеме выделяется тем больше мощности, чем больше разница между входным и выходным сигналами. Для уменьшения нагрева для неё требуется радиатор с кулером.

Самодельная плата с микросхемой LM-317 помещается в корпус – блок питания компьютера. На передней панели из текстолита устанавливается вольтметр и зажимы к выходным проводам.

Где найти радиолюбительские схемы и самоделки

Современные сайты радиолюбителей предлагают сделать не только полезные, но и необычные радиосамоделки. Так, например на сайте Мозгочины можно найти интересные радиоэлектронные схемы для изготовления напоминалок на холодильник, термометров, которые меняют цвет в зависимости от температуры и т. д.

О том, как проектировать, отлаживать и изготавливать электронные механизмы в домашних условиях можно прочесть в книге “Занимательная радиоэлектроника”. Новинки среди радиосамоделок часто выкладывает сайт “Мастерская радиолюбителя”. Занятные и полезные технические материалы содержат новые выпуски журнала “Радиолюбители”.

Самоделки для начинающих

Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.

Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:

Чтение принципиальных и монтажных схем;
Правильная пайка;
Настройка и регулировка по готовой методике.

Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.

В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.

Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.

Самоделки своими руками для автомобиля

Автоэлектроника, на сегодня, имеет огромный спрос. При этом, самодельная автоматика, зачастую, имеет простые схемы, легкое исполнение и монтаж. Какие же электросамоделки можно самостоятельно сделать для своего авто?

Так, своими руками для автомобиля можно сделать:

Динамические поворотники, используя конструктор KIT DIY;
Универсальное зарядное устройство из старой электроники;
Кондиционер на основе водяного насоса;
Дворники с подогревом и многое другое.

Проще всего будет сконструировать подсветку для замков ремней безопасности. Для этого необходимо будет демонтировать, и разобрать замки с помощью плоской отвертки. После чего, при помощи термоклея в замках необходимо закрепить светодиоды.

После этого следует собрать замки, а провода, питающие светодиоды, протянуть под сидениями к зажиганию или кнопке габаритов через прикуриватель. По желанию владельца автомобильная подсветка салона может быть дополнена лампами, сигнализирующими о том, что ремень безопасности не пристегнут.

Стационарная лампа

Для подсветки рабочего пространства за столом самоделки электронные предлагают много вариантов. Один из них предусматривает использование люминесцентной лампы и металлического профиля, который используется для крепления гипсокартонных листов.

Профиль имеет форму буквы «П» в разрезе. Благодаря этому он будет служить не только держателем, но и направлять (отражать) свет сверху вниз.

Профиль необходимо согнуть. Для этого две стороны надрезаются. После сгиба края соединяются саморезами, чтобы придать жесткость. Лампа имеет выключатель. Для него делаем отверстие в профиле. Далее лампа крепится к основанию. Усилить прочность профиля поможет прямоугольный его вариант. Для крепления к столу к одному краю профиля прикручиваем уголок из металла.

Полезные вещи своими руками для рыбалки

Среди самоделок можно найти немало интересных идей для применения в походных условиях, а также на охоте и рыбалке.

Электронный сигнализатор

Примером может служить электронный сигнализатор для рыбалки на обычную удочку или другую снасть. Несложное устройство поклевки может быть собрано всего за полчаса. Для него понадобится старый брелок-пищалка и полоска пластика толщиной 1-2 мм.

Сборка сигнализатора:

Брелок крепится к удилищу.
Полоска пластика наклеивается на леску и вставляется между контактами брелка.

Теперь при поклевке рыба дернет леску, пластик вылетит, контакты замкнутся и брелок сработает.

Как создать сигнализатор, рассказывает автор ролика #Serg#.

Подводная камера для зимней рыбалки

С помощью самодельной подводной камеры для зимней рыбалки можно увидеть, есть ли рыба под лункой. А это упрощает процесс ловли.

Для изготовления понадобится:

небольшая камера;
герметичный бокс для камеры;
небольшой телевизор;
автомобильный аккумулятор для обеспечения питания камеры;
удлинитель;
инвертор;
свинец для груза;
ультрафиолетовые диоды для подсветки при подводных съемках;
суперклей, изолента, герметик.

Процесс сборки:

В верхней части бокса делают два отверстия. Через одно вводят кабель-удлинитель. Через второе – провод, которым камеру соединяют с телевизором.
В боксе выполняют еще несколько отверстий, в которые вставляют лампочки для подсветки. Провода от лампочек спаивают в одну схему (например, с параллельным расположением), которую соединяют с кабелем, обеспечивающим питание.
Отверстия заклеиваются клеем и изолентой для плотной герметизации.
Растапливают свинец и выливают из него небольшие брусочки удлиненной формы. Размещают их в нижней части бокса.
Настраивают камеру, подсоединяют к кабелю. После чего ее аккуратно размещают в боксе так, чтобы она имела четкое направление вперед и по горизонтали и передавала качественное изображение. Для устойчивости камеру вокруг обкладывают мягким материалом.
К боксу приделывают торс (веревку, ремень), которым будут опускать камеру на глубину. Для удобства можно его, кабель питания и провод связи видеокамеры с телевизором объединить в одну жилу, скрепив изолентой.
Подсоединяют кабель питания видеокамеры к аккумулятору и тестируют устройство.

Самодельная приманка для рыбы

Хорошую приманку для ловли рыбы можно сделать самостоятельно. Это будет устройство, собранное на основе простого мультивибратора.

Понадобится:

излучатель звука, например, из детской игрушки;
провода;
небольшая пластмассовая баночка, к примеру, из-под лекарственных таблеток;
электронная плата;
регулятор с пластиковым стержнем;
кусок пенопласта;
батарейки;
грузики для поплавка;
регулятор громкости.

Сборка приманки осуществляется так:

Нужно спаять схему и проверить ее.
К излучателю звука припаивается два проводка. Затем они по корпусу проводятся внутрь и подключаются к плате.
В крышку от баночки ставится регулятор с пластиковым стержнем.
Сверху на плату устанавливается вырезанный из пенопласта плотный круг, который отделяет плату от батарейки.
В нижней части баночки закрепляются грузики, чтобы емкость держалась на воде как поплавок.
Регулятором выставляется частота и изменяется звук.

Радиосхемы своими руками для дома: делаем электронный замок

Электрика может служить и для защиты дома. Так, сегодня, сайты самодельщиков предлагают простые радиосхемы электронных замков для входной двери. Открыть такой замок, используя физический ключ, не получится.

Эту схему можно реализовать в нескольких вариациях. Наиболее простая – с использованием микросхемы 4017. Принцип работы схемы достаточно прост: при вводе правильного кода, состоящего из четырех цифр, на входе микросхемы активируется логическая единица, которая открывает замок.

Рассмотрим работу устройства подробней:

При нажатие неверных клавиш, схема перезапускается без срабатывания механизма через ввод RESET.
Правильный сигнал, при нажатии клавиши, должен поступать на полевой транзистор VT1, который, после открытия, подает напряжение на соответствующий клавише вывод;
После полного введения правильного кода, с выхода, соответствующего последней верной клавише, сигнал подается на подключенный к реле транзистор VT2;
Транзистор активируется на время, которое определяет емкость конденсатора;
Реле открывает исполнительное устройство (например, защелку).

Для того, чтобы вскрыть такой замок понадобиться перебрать около десяти тысячи различных кодов. При этом, цифры на коде не должны повторяться. То есть, код 3355 будет невозможен, все цифровые значения должны быть разными.

Большинство электронных самоделок, которые изготавливают современные мастера, призваны выполнять обычные бытовые задачи быстрее и качественнее аутентичных приборов. Так, например, значительно ускорит процесс создания пряжи электропрялка. Быстро сделать электрическую прялку можно, поставив электродвижок на аутентичное устройство.

В качестве двигателя можно будет использовать мотор от вентилятора, автоочистителя, проигрывателя. Для приведения двигателя в действие следует использовать педаль. Менять движения мотора можно будет, включив в схему тумблер ТП типа, обеспечивающий подключение конденсатора и сопротивления к разным обмоткам.

Для того, чтобы реализовать такой механизм нужно будет собрать стандартный блокинг-генератор. При этом, нужно будет не забыть изолировать ручку мухобойки.

Самоделки своими руками в домашних условиях (видео)

Радиолюбительские кружки пользуются, сегодня, популярностью как у школьников, так и взрослых. Мастер-классы и радиосхемы, представленные на различных сайтах, позволяют в домашних условиях собрать практически любые электроприборы. Главное – отыскать нужные схемы, четко следовать инструкциям, и придерживаться техники безопасности при работе с электричеством. И вы сможете собрать все, что захотите!

С каждым днем становится все больше и больше, появляется много новых статей, то новым посетителям довольно сложно сразу сориентироваться и пересмотреть за раз все уже написанное и ранее размещенное.

Мне же очень хочется обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Для того что бы не пришлось долго искать нужную информацию я сделаю несколько «входных страниц» со ссылками на наиболее интересные и полезные статьи по отдельным темам

Первую такую страничку назовем «Полезные электронные самоделки». Здесь рассматриваются простые электронные схемы, которые доступны для реализации людям любого уровня подготовки. Схемы построены с использованием современной электронной базы.

Вся информация в статьях изложена в очень доступной форме и в объеме, необходимом для практической работы. Естественно, что для реализации таких схем нужно разбираться хотя бы в азах электроники.

Итак, подборка наиболее интересных статей сайта по тематике «Полезные электронные самоделки»
. Автор статей — Борис Аладышкин.

Современная элементная база электроники значительно упрощает схемотехнику. Даже обычный сумеречный выключатель теперь можно собрать всего из трех детелей.

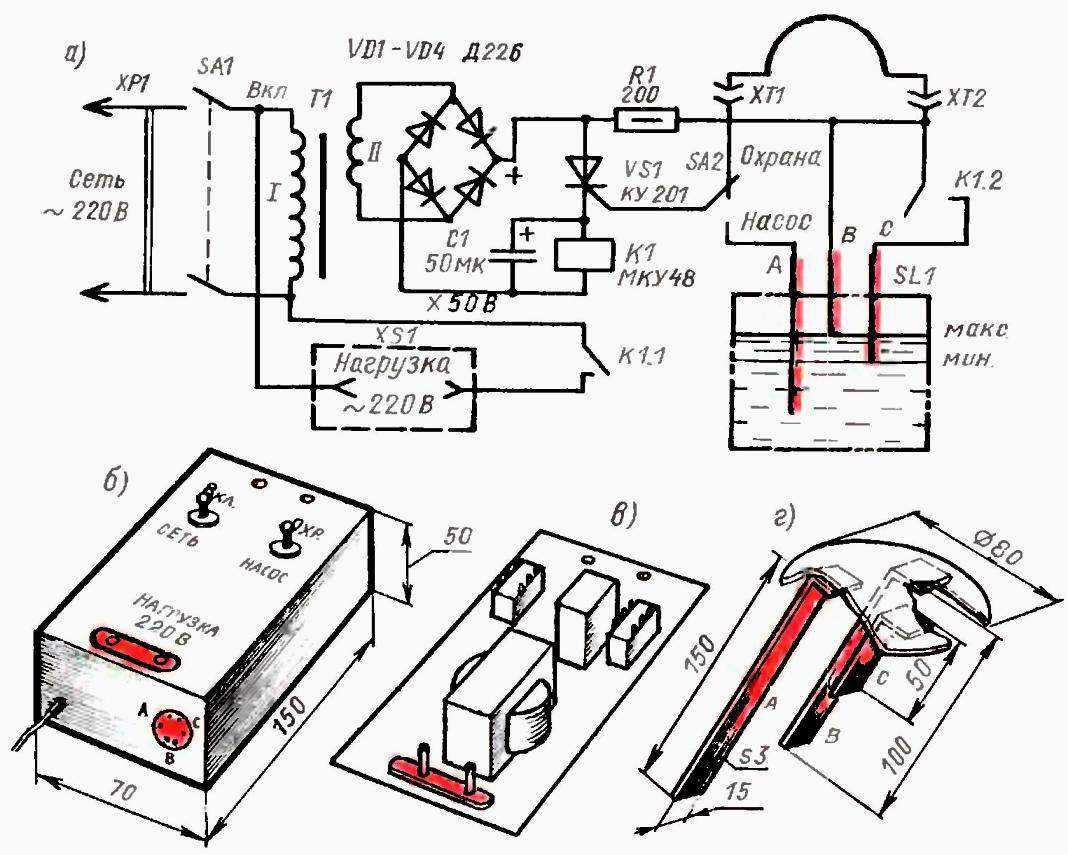

В статье описывается простая и надежная схема управления электронасосом. Несмотря на предельную простоту схемы устройство может работать в двух режимах: водоподъем и дренаж.

В статье приведены несколько схем аппаратов для точечной сварки.

С помощью описываемой конструкции можно определить работает или нет механизм, расположенный в другом помещении или здании. Информацией о работе является вибрация самого механизма.

Рассказ о том, что такое трансформатор безопасности, для чего он нужен и как его можно изготовить самостоятельно.

Описание простого устройства, отключающего нагрузку в случае выхода сетевого напряжения за допустимые пределы.

В статье рассмотрена схема простого терморегулятора с использованием регулируемого стабилитрона TL431.

Статья о том, как сделать устройство плавного включения ламп с помощью микросхемы КР1182ПМ1.

Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно. Вот тут на помощь и может придти повышающий регулятор мощности для паяльника.

Статья о том, чем можно заменить механический терморегулятор масляного отопительного радиатора.

Описание простой и надежной схемы терморегулятора для системы отопления.

В статье дается описание схемы преобразователя выполненного на современной элементной базе, содержащего минимальное количество деталей и позволяющего получить в нагрузке значительную мощность.

Статья о различных способах подключения нагрузки к блоку управления на микросхемах с помощью реле и тиристоров.

Описание простой схемы управления светодиодными гирляндами.

Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени. Время работы и время паузы друг от друга не зависят.

Описание схемы и принципа действия простого аварийного светильника на основе энергосберегающей лампы.

Подробный рассказ о популярной «лазерно-утюжной» технологии изготовления печатных плат, её особенностях и нюансах.

Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.

Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:

Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать

В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать

Схемы электронных самоделок своими руками — настольный усилитель

Все представленные здесь схемы электронных самоделок своими руками являются материалом для начинающих радиолюбителей. Вот например, простая схема небольшого усилителя мощности 325 мВт с коэффициентом усиления 200 по напряжению, который можно использовать в качестве настольного УМЗЧ, трассировки аудио сигнала или использовать для усиления выходного сигнала от радиоприемников и т.д.

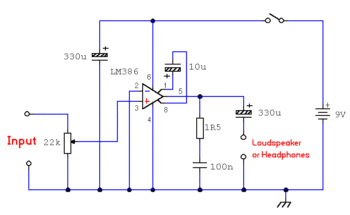

Принципиальная схема

Схема построена на базе усилителя National Semiconductor LM386. На схеме выше, LM386 представляет собой законченный неинвертирующий усилитель с коэффициентом усиления по напряжению x200.

Микросхема доступна в 8-выводном корпусе DIL и доступна в нескольких версиях; LM386N-1 с выходной мощностью 325 мВт при нагрузке 8 Ом, Lm386N-3 с выходной мощностью 700 мВт и LM386N-4 с выходной мощностью 1000 мВт. все версии работают в этой схеме.

Таблицу данных в формате PDF можно загрузить lm386с веб-сайта National Semiconductor.

Усилением Lm386 можно управлять с помощью конденсатора на контактах 1 и 8. С конденсатором 10u, показанным выше, коэффициент усиления по напряжению составляет 200, а коэффициент усиления усилителя равен 20.

Схема работает с напряжением от 4 до 12 В постоянного тока, максимальное рекомендуемое значение — 12 В. Внутреннее входное сопротивление усилителя составляет 50 кОм, оно шунтируется логарифмическим потенциометром 22 кОм, поэтому входное сопротивление в этой цепи будет ниже, примерно на 15 кОм.

Как изготовить трансформатор безопасности

В различных электронных конструкциях часто используют бестрансформаторные источники питания. Обычно у таких устройств небольшая мощность, а чтобы избежать электротравм, они помещаются в изоляционный пластмассовый корпус. Но иногда их необходимо настраивать, и тогда происходит вскрытие защиты. Чтобы избежать возможных травм, используют развязывающий трансформатор безопасности. Полезен он также будет и при ремонте таких устройств. Конструктивно они состоят из двух одинаковых обмоток, каждая из которых рассчитана на сети. Как правило, мощность трансформаторов подобного типа колеблется в диапазоне 60-100 Вт, это оптимальные параметры для настройки различной электроники.

Полезные самоделки своими руками: как делаются бытовые весы

Сегодня, практически в каждом доме есть напольные или кухонные весы. Для того, чтобы самостоятельно сделать этот полезный измерительный прибор, необходимо разобраться с его устройством и принципом работы.

Так, к внешним составным частям весов относят:

Весопроцессор;
Корпус;
Экран для показаний;
Платформу;
Ножки.

Принцип работы весов крайне прост. Груз, попадая на платформу, давит на нее за счет силы тяжести, активируя тензометрический датчик веса внутри прибора. Тензодатчик, в свою очередь, влияет на тензорезистор, меняя его сопротивление. Последний передает сигнал аналого-цифровому преобразователю. После этого АЦП переводит сигнал в цифровой и подает его на микроконтроллер, который делает выводы о массе груза на платформе, и выводит значения на экран.

Так, для центрального расположения под платформой напольных, торговых и технических весов лучше выбирать одноточечный датчик. Для установки на изгиб используют блочный датчик. При этом, нужно следить за тем, чтобы тензодатчик имел надежное соединение с АЦП. Решить проблему подключения устройств поможет весопроцессор.

Простая электроника своими руками: делаем спиннер

Электротехника, сегодня, повсеместно используется для реализации как практических, так и развлекательных целей. Некоторые изобретения (такие, как например система “умный дом”) сделать новичку будет достаточно сложно. Они требуют опыта и углубленных знаний по физике. Другие же конструкции являются простыми и доступными для начинающих радиолюбителей. Так, например, своими руками можно сделать интересные игрушки – спиннеры, продажи которых невероятно возросли в этом году.

Чтобы собрать игрушку необходимо будет запастись:

Деревянной заготовкой размером 9x4x1,2 см;
Подшипником размером 2,2Х0,8х0,7 см (с резиновым уплотнителем);
Двумя светодиодами RGB;
Двумя батарейками и держателями CR2032;
Болтом из нержавейки 0,8х2 см;
Колпачковыми гайками М8.

После этого можно приступать к работе. Прежде всего, необходимо будет найти схему конструкции в интернете, и перенести ее на необработанный брусок – заготовку. Чтобы правильно наметить технологические отверстия (их будет три) понадобится линейка.

После чего следует:

Посередине заготовки высверлить сквозное отверстие диаметром 2,2 см под подшипник;
Просверлить по бокам заготовки два отверстия диаметром в 2,5 см и глубиной в 7,5 мм;
При помощи сверла проделать посередине двух несквозных два отверстия диаметром по 6 мм под светодиоды;
Обработать отверстия зенковкой;
Придать игрушке закругленную форму при помощи электролобзика, ленточной пилы или лобзикового станка;
Зашкурить заготовку наждачной бумагой, и покрыть ее лаком;
Припаять светодиоды к батарейкодержателям;
Проверить светодиоды, и установить их в посадочные отверстия, зафиксировав на супер-клей;
Очистить подшипник, и обработать его внутренности WD 40;
Отрезать шляпку болта, и закрепить ось в подшипнике с двух сторон гайками;
Установить подшипник в посадочное отверстие.

Спиннер готов! Игрушка будет интересной не только для детей. Такую электронку смогут использовать и взрослые: прибор, вращаясь, поможет расслабиться или отвлечься.

Самоделки своими руками

О том, как сделать простую фитолампу для растений своими руками, видео прилагается. Такой симпатичный фитосветильник из светодиодов полного спектра можно использовать как лампу для рассады (своими руками вышло дешевле, чем в магазине).

Чтобы слушать диспетчеров нужен не провод, а нормальная антенна. И она должна быть рассчитана специально для приема авиадиапазона. Я решил, что могу сделать ее своими руками.

Лазерный диод мощностью от 245 мВт можно добыть из старого DVD-привода. Читайте о том, как можно сделать лазерный резак своими руками, который без труда прожигает шарики и зажигает спички.

Для проведения опытов с электричеством и для постройки некоторых приборов, будет необходим, кроме понижающего, и мощный повышающий трансформатор, каким является.

Приветствую начинающих аквариумных деятелей! Тема сегодняшнего урока — генератор углекислого газа, или роль CO2 в жизни вашего аквариума. А кроме того, сегодня .

Если вы варите кофе в турке, то не понаслышке знаете, как сложно ее отмывать. Особенно, если кофе было с молоком. Рука взрослого человека внутрь не пролазит, а.

Рентгеновский аппарат очень прост по своему устройству и не представит больших трудностей при изготовлении. Основными деталями, из которых состоит всякий рентг.

Предыстория Я отсутствовал в Москве порядка около 5 недель. Возвращаясь по сильной жаре, которая началась ещё в Пскове, а задымлённость – в Тверской обла.

Иногда возникает необходимость переезда в другой город на постоянное место жительства. Переезд всегда доставляет массу неудобств, от психологических до материа.

Собираем самый простой программатор для ATmega8 (и аналогичных AVR-микроконтроллеров от ATMEL) — всего несколько деталей. Порядок прошивки программами PonyProg и Uniprof.

Сегодня у нас небольшой ликбез по поводу фильтровальной бумаги — что это такое, где можно взять и купить, чем заменить и, самое интересное, как повысить её прочность настолько, чтобы она не рвалась при использовании.

В сборник вошли электронные устройства для рыбалки, для огорода, для терапевтического воздействия на организм, цифровой флюгер и другие полезные самоделки.

Электроника в быту (введение) Границы применения электронных приборов в быту Условия работы, минимальный набор инструментов, рабочее место Устройство подач.

В предлагаемой документации рассмотрена конструкция 2х простых малогабаритных самодельных печей. Рассмотренные печи могут работать как на дизельном топливе.

Вскрытие дверных замков без ключа. Если вы потеряли ключи от СВОЕЙ квартиры — не беда. Рассеянным посвящается. (Дополнительно флеш-ролики, 11 штук. Флеш-плейер.

В книге собраны статьи различных авторов: дачный гриль — выбирай на вкус!; журнал «Делаем сами»; очаги под открытым небом; журнал «Сам».

Суперизобретение! Бесплатная электроэнергия для освещения, питания телевизора, холодильника и других электроприборов. Не надо усовершенствовать электросчетчик.

Кулер — это аппарат для охлаждения и дозирования питьевой воды. Данными приборами часто оснащаются офисы, но некоторые люди приобретают такие штуки себе домой и.

В жизни людям достаточно часто приходится сталкиваться с большими давлениями, которые оказывают действие на маленькие площади. К примеру, если взять обычную шв.

В данной статье описаны давно забытые способы изготовления аквариума в домашних условиях, а также способы устранения течи без слива воды без извлечения рыбок.

Страницы: 1 23

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов
:

Паяльник;
Бокорезы;
Пинцет;
Набор отверток;
Пассатижи;
Многофункциональный тестер (авометр).

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

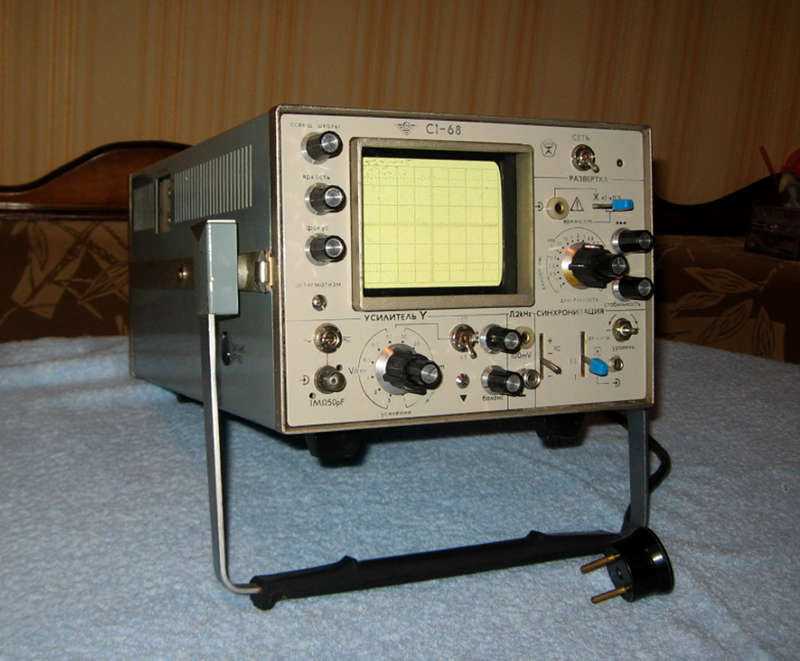

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства

Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно!
При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники. Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

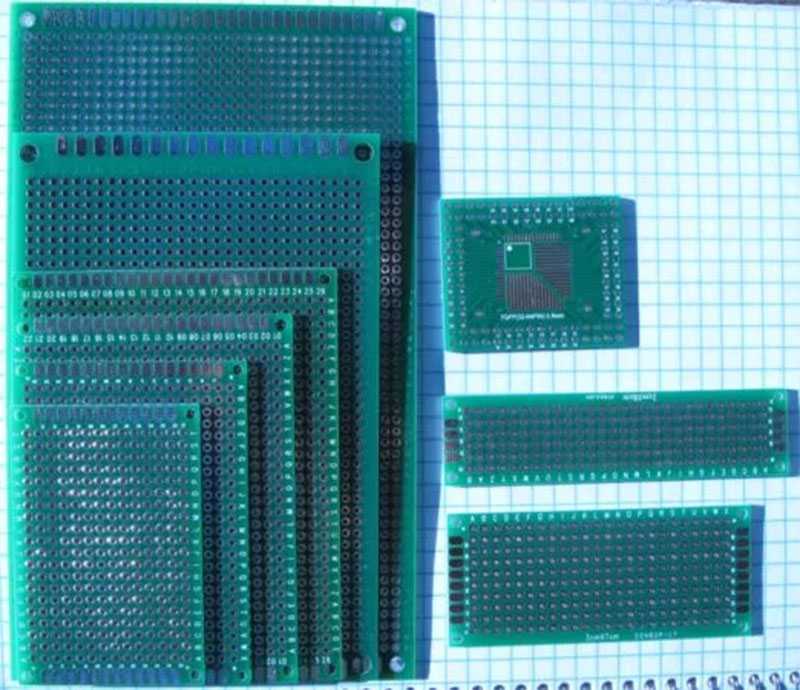

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Зарядка для аккумулятора

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

мощный трансформатор;
четыре диода;
четыре радиатора на диоды;
электроизоляционная пластина;
шнур питания.

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

асбестовая труба;
нихромовая проволока;
вентилятор;
выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

вредность для организма от асбестовой трубы;
шум от работающего вентилятора;
запах от пыли, попадающей на нагретую спираль;
пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Заключение

Вот какие интересные электронные самоделки своими руками можно сделать. Главное в случаях, когда что-то не получается — продолжать пытаться, и тогда всё удастся. А набравшись опыта, можно будет переходить на более сложные схемы.
