Что такое накопительный бойлер
Накопительный бойлер представляет собой водонагреватель, подающий воду в горячем виде благодаря нагреву. Накопительные бойлеры устанавливаются в квартирах, частных домах и на других объектах. Конструкция бойлера состоит из бака и нагревательного элемента, обеспечивающего функционирование конструкции. Объем бака существенно отличается у разных производителей и на разные потребности. Минимальный распространенный размер бака составляет 3 л, средний — 100 л. Для потребностей семьи из 4 человек объем в 100-120 л считается достаточным для комфортного использования. Для семьи из 2 человек оптимальным вариантом является бак в 50 л. При выборе учитывается и бытовой расход воды. В размерах значительно больше проточного водонагревателя.
Работа конструкции предельно простая: пользователь подключает ее к источнику питания, включает устройство, выбирает температурный режим. Остается подождать подачи горячей воды. Постоянное использование бака в одном режиме обеспечивает отсутствие необходимости любого регулирования в процессе использования. Устройство работает круглосуточно. Ему не требуется выключение. Это исключительно желание пользователя.
На 100 литров
Timberk SWH RE17 100 V
Плюсы
- долго держит тепло
- эмалированная внутренняя поверхность
- подходит для маломощной проводки
- быстро нагревает воду
- экономно расходует электроэнергию
Минусы
не выявлены
От 16 220 ₽
Напорный водонагреватель в классическом цилиндрическом корпусе белого цвета, выполненном из стали. Прямо на нем расположен механический термометр, а управление в виде поворотного регулятора вынесено на нижнюю панель. Благодаря мощности 1,5 кВт прибор можно подключить в обычную розетку и не переживать за сохранность проводки. Нагрев до 75 градусов осуществляется за 140 мин. ТЭН выполнен из меди с защитным покрытием, что служит защитой от коррозии. Для этой же цели внутри бойлера предусмотрен магниевый анод. Внутренняя поверхность имеет покрытие из прочной стеклофарфоровой эмали, нанесенной в 2 слоя. Между внутренним и внешним резервуарами находится теплоизолирующий слой, гарантирующий длительное поддержание нужной температуры. Устройство имеет защиту от перегрева, работы без жидкости, протечек и избыточного внутреннего давления.
Thermex TitaniumHeat 100 V
Плюсы
- надежная модель
- доступная цена
- долго держит тепло
- простота эксплуатации
Минусы
первый раз долго греет воду
От 8 599 ₽
Недорогой и при этом вместительный напорный бойлер обеспечит горячей водой всю семью. Внутреннее покрытие бака из стеклокерамики, что препятствует возникновению неприятных запахов. ТЭН выполнен из стали с титановым покрытием для противостояния накипи и коррозии. Также установлен магниевый анод. Мощность прибора 1,5 кВт, работает от обычной розетки. Нагрев до 45 градусов происходит за 210 мин. Резервуар имеет хорошую теплоизоляцию из пенополиуретана, благодаря чему вода сохраняется теплой надолго. Интуитивно понятное механическое управление расположено в нижней части водонагревателя. На корпусе установлена температурная шкала для контроля нагрева. В устройстве предусмотрены обратный и предохранительный клапаны, защита от перегрева.
Zanussi ZWH/S 100 Orfeus DH
Плюсы
- закрытый ТЭН
- бесперебойная работа
- простое управление
- хорошая теплоизоляция
- доступная цена
Минусы
полный объем нагревается долго
От 13 456 ₽
Топ накопительных водонагревателей продолжает настенная электрическая модель с механическим управлением от надежного бренда Zanussi. В модели установлены «сухие» ТЭНы с потребляемой мощностью 1,6 кВт. Нагревательные элементы располагаются в защитном кожухе из металла и не соприкасаются с водой, благодаря чему не подвергаются разрушению. Материал внутренних стенок бака — сталь с эмалированным покрытием. Для дополнительной защиты от коррозии установлен магниевый анод. Все это позволяет производителю дать гарантию на внутренний бак сроком на 5 лет. Теплоизоляция стенок из пенополиуретана толщиной 2,5 см сокращает потери тепла, что экономит электроэнергию. Настройка осуществляется поворотным регулятором. Можно задать значение от 30 до 75 градусов. Нагрев до максимальной температуры занимает 325 мин. Режим ECO нагревает воду до 55 градусов — это оптимальная температура, при которой гарантирован долгий срок службы прибора.
Материал покрытия бака
Баки водонагревателей изготавливаются из металла. Металл, контактирующий с водой, подвержен коррозии. Поэтому резервуары изготавливаются из материалов, которые не подвергаются коррозии, или покрываются специальным покрытием.
Антикоррозийный слой изготавливается из компонентов, обладающих устойчивостью к агрессивным средам, в том числе
Поэтому, прежде чем выбрать водонагреватель, обратите внимание на материал, из которого изготовлен бак, и его внутреннее покрытие
У водонагревателей, внутреннее покрытие бака выполнена из следующих материалов:
- Эмаль- обладает хрупкостью и может отслаиваться от стенок емкости. Но добавляя специальные добавки к эмали, получаются те же коэффициенты расширения, что и сталь, из которой сделан резервуар, поэтому это покрытие не трескается при нагревании. Эмалевое покрытие улучшается с каждым днем. Также можно найти водонагреватели, в которых на эмаль напыляют ионы серебра. Благодаря этому. увеличиваются антибактериальные и антикоррозионные свойства.
- Стеклокерамика — отличается от эмали тем, что снижает теплопроводность емкости. Водонагреватель обработанный таким материалом не излучает тепло, следовательно вода будет остывать медленнее. Это снизит потребление электроэнергии. Из недостатков: высокая чувствительность к точечному механическому воздействию.
- покрытие из пластика- баки из термопластика. Как правило, они самые дешевые и несмотря на то, что пластик может выдерживать большие температуры, их срок службы гораздо ниже, чем у металлических баков.
- Титановое — надежная, но и самая дорогая из всех видов.
- Нержавеющая сталь — в этом случае защитное покрытие не требуется. Нержавейка устойчива к коррозии и повреждениям, не боится транспортировки. Гарантия на такие баки составляет от 10 до 12 лет. Модель с баком из нержавеющей стали дороже чем из пластика, эмали или стеклокерамики. Выбор такого водонагревателя для квартиры оптимальный.
При помощи каких критериев выбрать?
Существует 3 основных критерия данного процесса:
- Объём. Не стоит устанавливать максимальный по данному значению прибор. Это может натолкнуть в будущем на финансовые затруднения. Так как на ёмкость достаточного объёма будет уходить больше воды, то и счёт за её потребление будет больше. Стоит помнить, что чем больше объем установки, тем больше она будет соприкасаться со змеевиком, что может привести к нагреву теплоносителя.

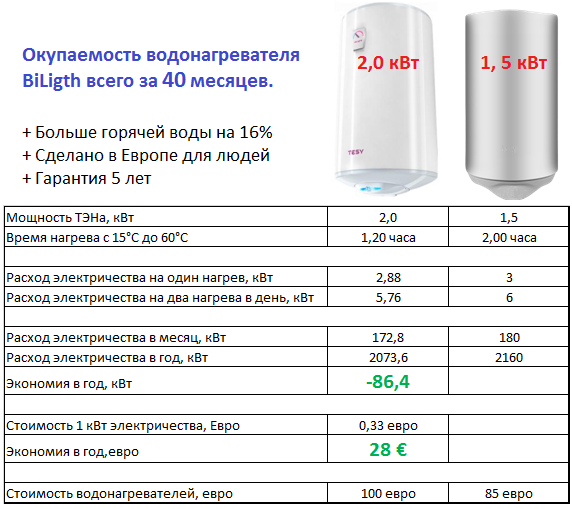

- Мощность. Этот критерий оказывает влияние на нагрев воды. Для полноценного процесса отопления подойдёт водонагреватель с показателем 8—12 кВт.
- Диаметр. Данный критерий зависит от площади помещения, где производится монтаж прибора.
Бойлеры прямого нагрева
В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.
Электрический бойлер прямого нагрева
Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:
Электрический бойлер прямого нагрева — схема
- Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
- Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
- Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток.Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
- Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
- Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.
Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.
Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.
Газовый бойлер прямого нагрева
Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:
Газовый накопительный водонагреватель
- В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
- Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
- Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
- Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
- Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
- Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.
Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

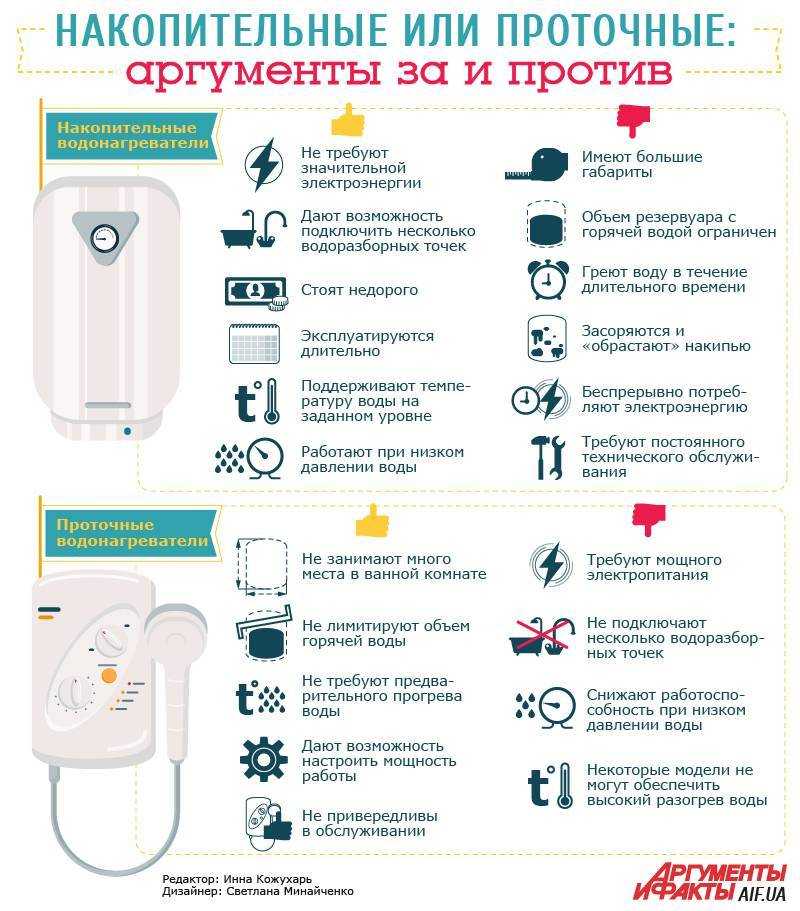

Какие бывают виды бойлеров?
Существует несколько разновидностей водонагревателей в зависимости от принципа работы и основных энергоносителей: газовые и электрические, накопительные и проточные, комбинированные, косвенного нагрева.
Их распространение в той или иной стране определяется природными ресурсами. Например, в России, имеющей большие запасы газа, до сегодняшнего дня востребованы газовые . А Германия не только опередила другие страны в электрификации каждого дома, но и первой начала производство электрических бойлеров. В любой стране большим спросом пользуются комбинированные водонагреватели, они позволяют с максимальным эффектом использовать ресурсы.
Проточный
Конструктивно представляет собой небольшой короб, внутри которого находится электрический ТЭН. В зависимости от принципа действия (безнапорный или напорный) его устанавливают либо в том месте, где нужна горячая вода (мойка на кухне, душ в ванной), либо врезают непосредственно в стояк водопровода. В нем количество горячей воды не ограничено в отличие от накопительного бойлера. Но температура воды будет зависеть от мощности самого устройства, и от напора (при увеличении напора температура снижается).
Существует вариант проточного водонагревателя, работающий от газа. Это всем известные еще с советских времен газовые колонки.
Косвенного нагрева
Эти водонагреватели тепловую энергию самостоятельно не производят. Их принцип действия построен на использовании тепла из отопительной системы. Преимущество бойлеров косвенного нагрева в отсутствии дополнительных затрат. Работает отопительная система квартиры или дома, и как бы вскользь (словно побочным эффектом) нагревается вода в бойлере. Через его змеевик пропущен теплоноситель из основного контура.
Такой способ подогрева воды считается наиболее экономным.
Комбинированный
Комбинированный бойлер
Эта разновидность бойлеров признана наиболее перспективной. При необходимости можно перейти от одного варианта подогрева к другому, так как комбинированное устройство совмещает в себе два типа нагревательных элементов. Например, нагрев воды может происходить за счет электрического ТЭНа или от используемой энергии газового котла. То есть зимой горячую воду получают путем косвенного нагрева, а летом от электрической энергии.
Накопительный
Бойлер накопительный является наиболее распространенным вариантом для подогрева воды. Его отличие от проточных моделей в заблаговременном нагревании. Существует два вида накопительных бойлеров: электрические и газовые (в одном источником тепла служит ТЭН, во втором – газовая горелка).
Конструктивное исполнение и принцип работы у них практически одинаков. Разница лишь в том, что накопительный газовый бойлер помимо установленной внизу газовой горелки имеет еще патрубок дымохода вверху. Монтаж газовых водонагревателей связан с определенными проблемами. Во-первых, нужен полноценный дымоход в доме. Во-вторых, подключение газоиспользующих установок всегда сопровождается сложностями в оформлении документации.
Устройство газового накопительного бойлера
Поэтому самое большое распространение получили накопительные электрические бойлеры. Их характеристики, преимущества и недостатки, устройство и принцип действия рассмотрены ниже.
Лучшие модели
Timberk SWH RS1 30 VH
Бюджетный водонагреватель объемом 30 л имеет компактные размеры, может быть установлен как вертикально, так и горизонтально. Емкости бака из нержавеющей стали хватит на принятие душа или мытье нескольких комплектов посуды.
Характеристики:
- объем — 30 л;
- мощность — 2000 Вт;
- габариты — 340х340х530 мм;
- индикация — сеть, режим нагрева.
- Цена — 7500 руб.
Преимущсства:
- не подвержен коррозии;
- имеет защиту от перегрева;
- надежный термостат.
Недостатки:
- сложный и дорогой ремонт бака в случае его протечки;
- та термометре отсутствует разметка в градусах.
Garanterm ES 30V Slim
Узкий (менее 40 см в ширину и глубину) корпус бойлера Garanterm ES 30V Slim существенно упрощает монтаж в стесненных условиях кухни или ванной комнаты. Модель принадлежит к бюджетному классу водонагревателей, снабжена эмалированным накопительным баком и механическими органами управления.
Характеристики:
- объем — 30 л;
- собственная масса — 13.5 кг;
- габаритные размеры — 365x503x375 мм;
- мощность — 1500 Вт;
- ТЭН — трубчатый.
- Примерная стоимость — 5300 руб.
Преимущества:
- доступный ценник;
- дешевые запасные части.
Недостатки:
- объем недостаточен для семьи более двух человек;
- нагрев до максимальной температуры требует более 1 часа.
Thermex Optima 80 Wi-Fi
Емкости бойлера Thermex Optima 80 Wi-Fi хватает для удовлетворения потребностей в горячей воде на семью в несколько человек. Управлять устройством можно со смартфона по каналу Wi-Fi.
Характеристики:
- объем — 80 л;
- мощность — 2000 Вт;
- ТЭН — трубчатый;
- габаритные размеры — 300х570х900 мм;
- масса — 32.52 кг;
- максимальное давление воды — 7.4 атм.
- Ориентировочная стоимость — 14400 руб.
Преимущества:
- удобное управление;
- вертикальный/горизонтальный монтаж;
- возможность подключения к «Умному Дому Яндекса».
Недостатки:
- термометр указывает температуру воды с шагом в 10 градусов;
- громкое срабатывание реле включения ТЭНа.
Ariston ANDRIS R 10
Компактные размеры электрического водонагревателя Ariston ANDRIS R 10 упрощают его монтаж под раковину в ванной комнате или мойку в кухне. Объема в 10 л достаточно для санитарно-гигиенических процедур, мойки небольшого количества посуды или кратковременного принятия душа.
Характеристики:
- объем — 10 л;
- габаритные размеры — 298х360х360 мм;
- мощность — 1200 Вт;
- защита бака от коррозии — эмаль.
- Примерная стоимость — 4700 руб.
Преимущества:
- существуют модификации как для нижнего, так и для верхнего подключения линии водоснабжения;
- возможность встраивания в мебель;
- комплектное УЗО.
Недостаток:
отсутствие термометра.
Zanussi ZWH/S 100 Lorica
Вместительности бака в 100 л горячей воды позволит использовать ее без существенных ограничений.
Членам семьи хватит и на мытье посуды, и на горячую ванну. Бойлер снабжен несложным механическим управлением, что удобно и надежно.
Потребляемая мощность устройства — 1500 Вт, габариты — 450x916x468 мм, время нагрева до максимальной температуры (75 С)- 319 мин.
Защита от коррозии — высокопрочная эмаль. Цена — 11900 руб.
Преимущества:
- простая и надежная конструкция;
- недорогие запасные части;
- защита от сухого включения;
- небольшая нагрузка на электрическую сеть.
Недостаток:
долгий нагрев.
Electrolux EWH 80 Gladius 2.0
Емкости бака данной модели (80 л) будет достаточно для обеспечения горячей водой семьи в 2-3 человека.
Потребляемая мощность — 2000 Вт, максимальная температура воды — 75 С (время нагрева полного объема — 154 мин).
Габариты — 555x890x350 мм.
Примерная стоимость — 16900 руб.
Преимущества:
- возможность вертикальной и горизонтальной установки;
- плоский корпус;
- защита от замерзания и перегрева.
Недостатки:
- мелкий дисплей;
- эмалевое покрытие бака.
Ariston BLU1 ECO ABS PW 50 V
Накопитель имеет стальной бак объемом 50 л, покрытый защитой из титана. Управление — электронное, с наглядным представлением информации. Габариты — 450x553x470 мм, мощность — 2500 Вт. Ориентировочная стоимость — 9300 руб.
Преимущества:
- долговечность;
- функция ускоренного нагрева;
- защита от включения без воды.
Недостатки:
не выявлены.
Как выбрать бойлер косвенного нагрева
Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:
Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком. Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек
При таком количестве людей примерный расход ГВС составляет 1,5 л/мин
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться
Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке». От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен. Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты
Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам
Расчет объема накопительного бака
Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.
Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.
Схемы подключения к отопительной системе
При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.
Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.
Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.
Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.
У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.
Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.
Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.
Устройство и принцип работы газового прибора для нагрева воды
По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:
- Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
- Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
- Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
- Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
- Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.
Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.
Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.
Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

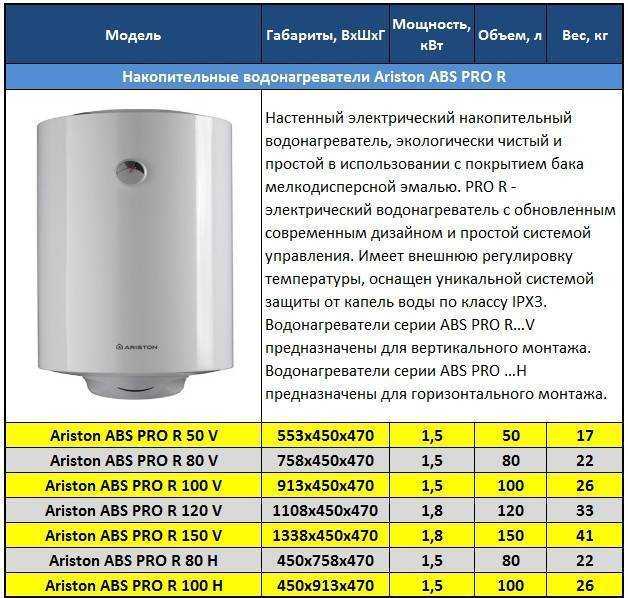

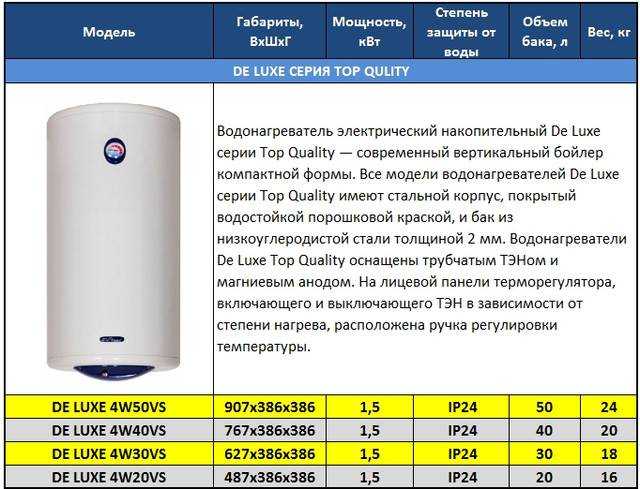

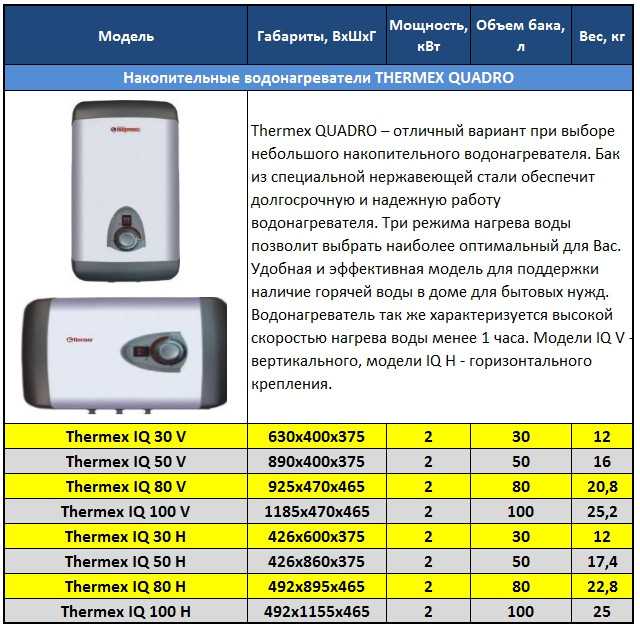

Какой объем бака подойдет
Выбор бойлера для дома в первую очередь зависит от расхода воды. Производители предлагают накопительные аппараты емкостью 10 – 200 л. Нагрев происходит за счет работы тэна, расположенного внутри конструкции.

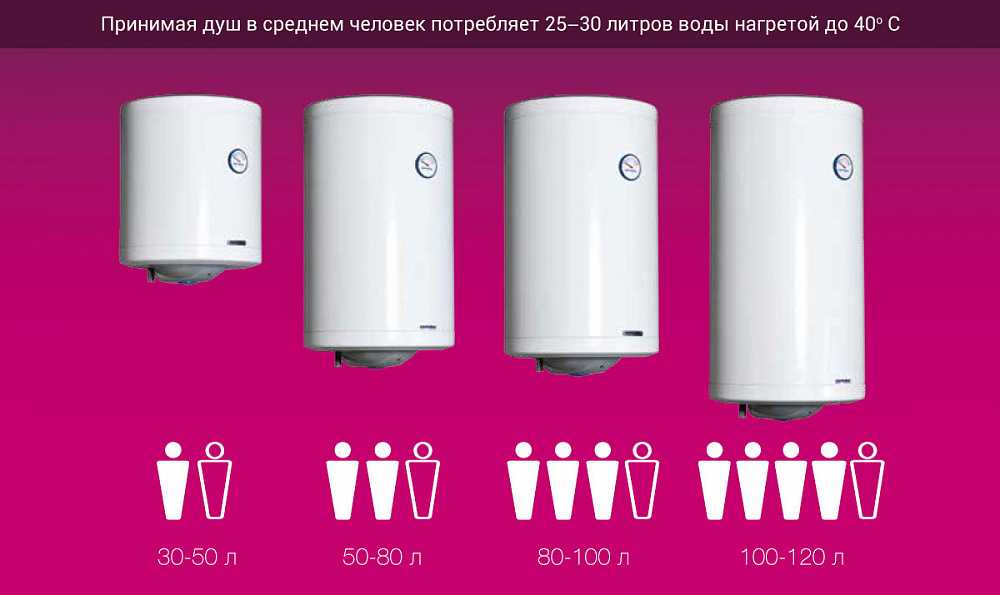

Выбирают объем водонагревателя из среднего расчета 50 л горячей воды на 1 человека. Если в семье есть маленькие дети, расход растет.
Наличие в доме ванны или душа требует увеличения емкости бойлерного бака. 80 литров на ванну + 60 на душ – таков расход воды «со всеми удобствами». Объем бака для таких потребностей должен быть не менее 120 л. Если потребление теплой воды необходимо для мытья посуды, ограничиваются 10 – 15 литровыми кухонными аппаратами.
В целях экономии можно остановить выбор на 60 литровом агрегате для семьи из 4 человек. В таком случае, необходимо будет ждать, пока нагреется очередная порция воды для купания. Решать, какой объем бойлерного бака выбрать, следует потребителям.
Наиболее популярны водонагреватели емкостью 100 л.
Если есть возможность установить нагреватель большого объема на полу, то его помещают в выделенном помещении, подводя все необходимые коммуникации – свет и воду. Если нет свободного места, и речь идет о настенной установке аппарата, стену предварительно усиливают.
