Газгольдеры для частного дома

Заправка резервуара

При заправке газгольдеров сжиженным газом следует учесть, что в резервуарах используется смесь бутана и пропана. Эти газы характеризуются различной температурой испарения и стоимостью. По этой причине в зависимости от удельного веса компонентов смесь подразделяется на летнюю и зимнюю.

Периодичность и сезонность заправки

Периодичность осуществления заправки газгольдера зависит от двух факторов:

• объема резервуара;
• количества потребляемого топлива.

Наилучший вариант — наполнение емкости газом 1-3 раза в год. Конечно, можно воспользоваться и более вместительным газгольдером, который необходимо заполнять реже. Но в этом случае возрастет цена заправки газгольдера. Придется оплачивать значительно больший объем топлива.

Чтобы система газоснабжения работала бесперебойно, заправка резервуара осуществляется заранее. Наиболее оптимальный вариант — когда количество топлива составляет в пределах 25-30% от объема газгольдера.

Что касается сезона, в который нужно заниматься наполнением емкости газа, то он зависит от предназначения загородного дома. Если в нем проживают постоянно, то заправка газгольдера производится в конце осени. В зимний период максимальный объем газа идет на отопление здания.

Если загородный дом используется для сезонного проживания, то заправку резервуара лучше осуществлять поздней весной. Ведь потребление топлива происходит для горячего водоснабжения и приготовления пищи.

Подготовительные работы

Данный этап сводится к двум основным действиям:

• освобождению проезда к емкости;
• осуществлению звонка в компанию, предоставляющую этот вид услуг.

После приезда специального автомобиля записываются показания газового счетчика перед и после заправки. Благодаря этому происходит контроль над количеством перекачанного топлива в газгольдер. В некоторых случаях потребуется подключение к электрической сети, о чем заблаговременно должны предупредить поставщики газа.

Чтобы осуществить заправку газгольдера пропаном, транспортному средству необязательно подъезжать прямо к резервуару. Благодаря специальному шлангу существует отличная возможность наполнять газгольдер на расстоянии 35-40 м от автомобиля.

Сам процесс заправки резервуара длится 40-60 минут. Если соблюдать все правила безопасности, то угрозы для окружающих не возникнет.

Основные требования при наполнении газового резервуара

Чтобы при заправке газгольдера не допустить аварийной ситуации, которая может привести к досрочному выходу его из строя, необходимо соблюдать следующие правила безопасности:

• наполнение резервуара осуществляется только днем и при отсутствии грозы и открытого огня;
• перед заправкой цистерна автомобиля в обязательном порядке заземляется и фиксируется с помощью деревянных башмаков;
• крепление сливного шланга осуществляется с использованием стальных хомутов;
• применение подручных приспособлений категорически запрещается;
• процесс слива топлива производится человеком, который одет в специальную одежду и головной убор, а также имеет защитные очки;
• при заправке двигатель транспортного средства должен быть заглушен;
• снятие заправочного шланга и открытие заглушек производится, когда двигатель авто не работает;
• запрещается создавать перепад давления путем сброса газа из резервуара в воздух.

В процессе заправки газгольдер заполняется всего лишь на 85%. Превышать этот показатель не рекомендуется, поскольку не будут созданы условия для нормального испарения газа. Что ухудшит процесс газоснабжения загородного дома.

Процесс заполнения газгольдера топливом может проводиться одним из трех способов:

• самотеком (когда автомобильная цистерна располагается выше газгольдера);
• с помощью использования насосов;
• созданием избыточного давления (посредством нагнетания компрессором или подогрева смеси в испарителях).

Видео по заправке газгольдера:

Сравнение всех плюсов и минусов

Среди достоинств газгольдерного отопления числятся:

1. Полная автономность отопительной системы (пока есть газ).
2. Длительный срок службы газгольдера – 30 лет не предел.
3. Экологичность и отсутствие гари с сажей.
4. Минимум времени на монтаж и подключение (пары дней для работ «под ключ» опытным монтажникам хватает с избытком).
5. Отсутствие согласований и необходимости ждать подсоединения к газовой магистрали.
6. Безопасность при условии правильной эксплуатации.
7. Бесшумность работы газгольдерного оборудования.

В сравнении с дизельным топливом и электричеством, отопление частного дома газом из газгольдера более экономично. А у угля и дров СУГ сильно выигрывает по экологичности.

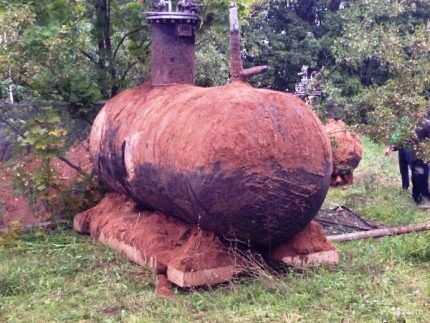

Покупать б/у газгольдер нельзя ни в коем случае. Металл находящегося в земле резервуара постепенно коррозирует, гарантию от утечки газа из уже использовавшегося бака никто не даст

На заводе газгольдерные баки испытываются при давлениях до 25 атм. При этом на них ставятся предохранительные клапана, рассчитанные на срабатывание при 15–16 атм. А сжиженный газ внутри газгольдера создает давление всего 4–6 атм.

Рассматриваемое оборудование полностью безопасно на разрыв. Надо лишь следить, чтобы пропан с бутаном не просачивались через запорную арматуру и не скапливались поблизости до образования опасной концентрации.

Недостатки у отопления газгольдером следующие:

1. Высокая стоимость первоначальных затрат.
2. Наличие на приусадебном участке возле дома потенциально взрывоопасной зоны.
3. Резкий «газовый» запах при заправке резервуара.
4. Необходимость минимум раз в год производить откачку из емкости и утилизацию неиспарившегося конденсата.
5. Риск получения некачественного газа при обращении к непроверенному поставщику.
6. В силу малой распространенности газгольдеров отсутствие во всех регионах России компетентных монтажников и специалистов для правильного обслуживания данного оборудования.
7. Подверженность резервуара для СУГ к коррозии из-за воздействия на металл конденсата внутри и грунтовых вод снаружи.

Еще один немаловажный момент – для дома в 200 м2 потребуется горизонтальный цилиндрический газгольдер объемом порядка 3000 литров. Под него понадобится отвести участок размером в районе 2х3 метра. Плюс рядом еще нужно свободное место под машину с СУГ на время заправки емкости.

Если возле коттеджа всего 3–4 сотки придомовой территории, то выделить на них даже маленький клочок земли под газгольдерное оборудование будет сложно.

Если заливать в газгольдер пропан-бутановую смесь плохого качества, то срок его службы сильно сократится. Покупать СУГ следует только у проверенных поставщиков

Чтобы газгольдер прослужил как можно дольше, его рекомендуется оснащать электрохимической защитой активной либо пассивной. Такие системы замедляют коррозию и вполне оправдывают затраты на них.

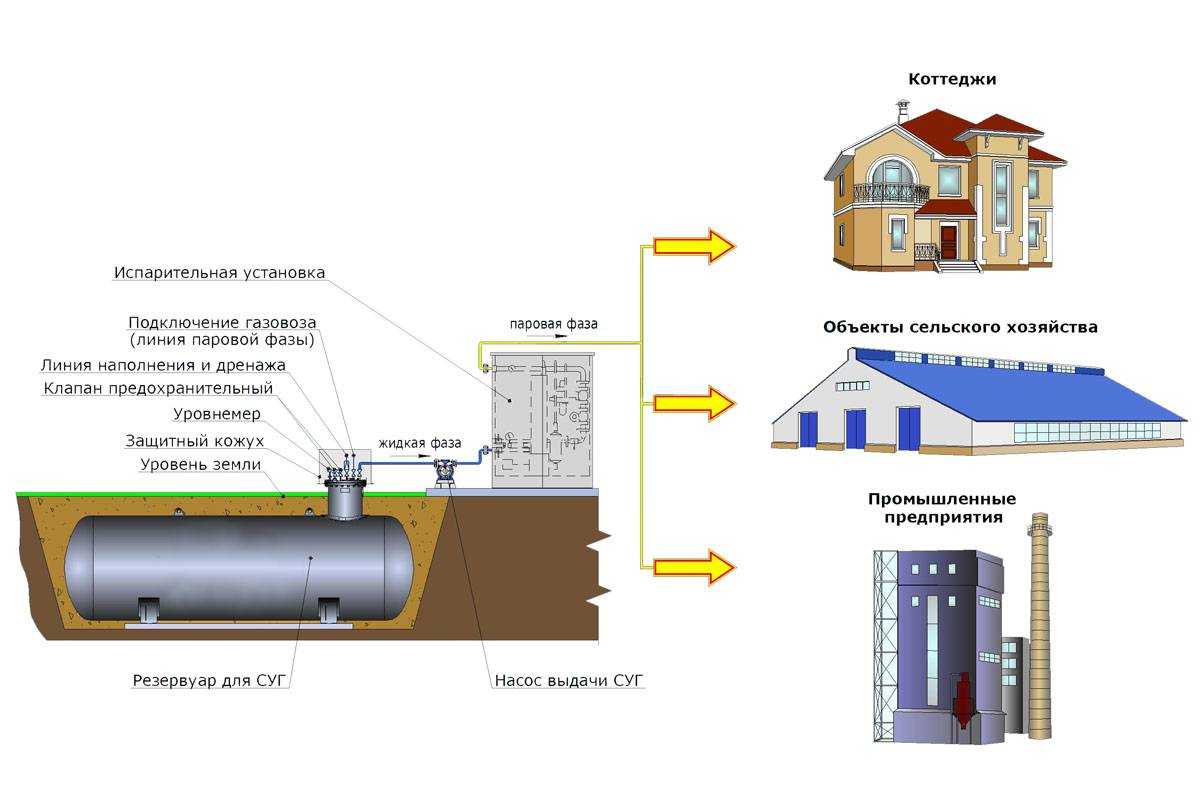

Основные виды резервуаров

Основные различия газгольдеров характеризуются местом размещения оборудования и его физическими особенностями.

Наземные и подземные

Выбор расположения резервуара определяется как экономическими соображениями, так и существующими возможностями: учитывают близость залегания подземных вод, прочность грунта, величину расхода топлива.

Из-за сурового климата России чаще всего хранилище опускают под землю, чтобы газгольдер не промерзал в зимнее время, при минусовых температурах топливо поступать не будет. Поэтому подземный бак располагают ниже уровня промерзания земли. Санитарные нормы требуют устанавливать хранилище на глубине не менее 60 см. Это требует больших денежных вложений.

У подземного размещения резервуара есть ряд достоинств:

• над уровнем земли выступает только небольшая горловина высотой 20-30 см;
• в случае протечки газа он не распространится на участке.

Однако не всегда есть возможность установить такой газгольдер из-за слабости грунтов, близкого залегания подземных вод или расположения коммуникаций. В таком случае используют наземные варианты.

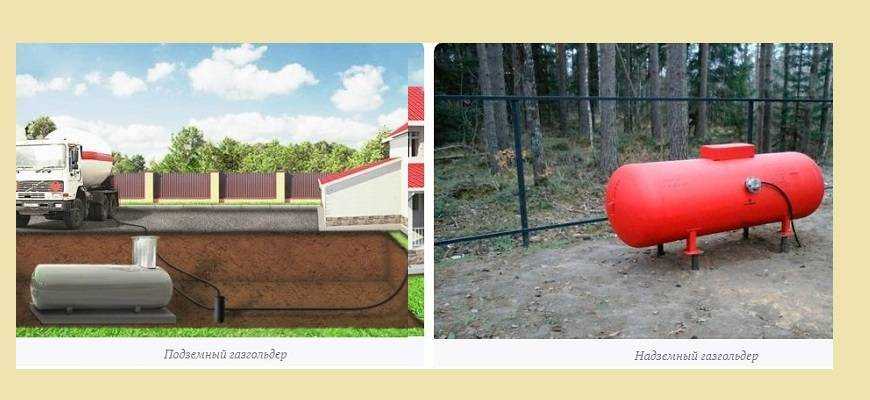

Газовое оборудование бывает как наземным, так и подземным.

Они требуют установки дополнительных приспособлений для исключения замерзания и повышения образования газообразной фракции: испарителя, конструкций утепления. Это ведет к удорожанию оборудования.

Вертикальные и горизонтальные

Для экономии места часто используют оборудование с вертикальным расположением бака. Однако в связи с небольшой площадью испарения чаще всего такие применяют тогда, когда расход топлива небольшой: например, в летнем доме, где люди не живут круглый год.

При горизонтальном расположении резервуара его легко обслуживать, проверять наличие или отсутствие коррозии, контролировать утечки газа.

Мобильные газовые хранилища

Там, где не нужно отапливать дом и подавать горячую воду круглый год, используют мобильные накопители. Для заправки такие минигазгольдеры перевозят на автомобиле. Их главный недостаток — маленькая емкость, которая составляет 500-700 л.

Мобильные емкости чаще всего используют на даче. Объем газа позволяет обогревать воду, а при необходимости — и помещение, все лето.

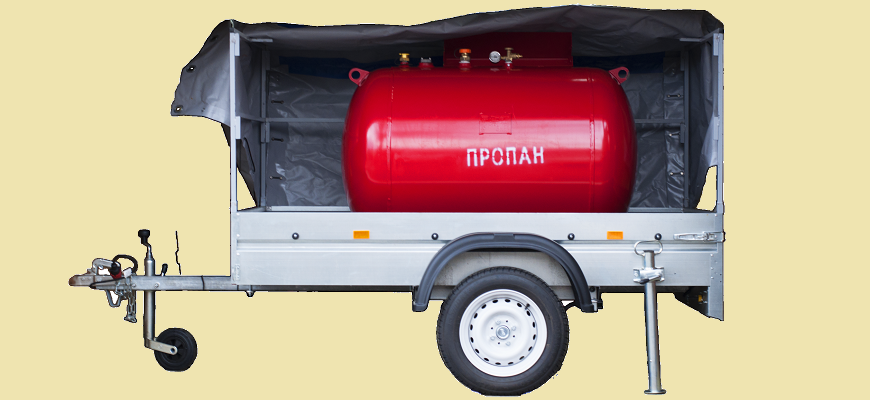

Передвижной газгольдер имеет небольшой объем резервуара.

№1 Сложно установить газгольдер зимой

Существует, как вы уже знаете, два вида газгольдера – это наземный и подземный. Если с наземным вопросов вообще ни у кого никаких не возникает, то зимой почему-то у наших заказчиков всегда возникает такой вопрос, что зимой газгольдер поставить почему-то невозможно. Отвечая на этот вопрос, сразу скажем, что газгольдер поставить можно и причём без разницы, ставить его зимой или летом. Но зимой есть ряд больших преимуществ его установки.

Первое. Зимой грунт промерзает, котлован не обсыпается, когда идут земляные работы, и газгольдер можно спокойно и без проблем установить.

Второе преимущество, если у вас сделан какой-то ландшафтный дизайн, вы переживаете за какие-то свои растения, газоны, посадки, то зимой с этим вообще тоже никаких проблем не возникает. Производятся все земляные работы, устанавливается оборудование, всё аккуратненько засыпается, и для вашего газона и участка разрушения будут минимальны. Летом же наоборот, когда у вас там есть какие-то посадки, технике нужно заехать, всё раскопать, закопать, проблем в плане ландшафта будет намного больше.

И ещё один очень важный момент: зимой у всех заводов заказов очень мало, у монтажных организаций, у таких, как мы, работы тоже мало. И поэтому нам заводы предоставляют дополнительные скидки, производители всех материалов и оборудования тоже предоставляют дополнительные скидки. И нам тоже интересно вам установить тогда, когда у нас люди практически ничем не заняты.

Поэтому, устанавливая газгольдер зимой, вы можете получить максимальную скидку. Если сравнивать такую же точно установку в сезон, когда спрос бешеный, производители цены взвинчивают, бригады все заняты. Ни о каких скидках уже речь не идёт. Поэтому не бойтесь устанавливать газгольдер зимой – это не только практично, но и экономично.

Какими правилами надо руководствоваться при заправке газгольдера?

Правила безопасности при заправке газгольдера

Время от времени у каждого владельца системы автономного газоснабжения возникает необходимость пополнять резервуар запасом газа.

От манеры потребления хранимого объёма и ёмкости газгольдера зависит частота периодичности этого процесса. Среднестатистически – от одного до трёх раз на протяжении года.

При неукоснительном выполнении простых правил процесс заправки абсолютно безопасен.

Основные правила безопасности при заправке газгольдера, на невыполнение которых может повлиять заказчик:

Убедитесь, что разгрузку газовоза будут осуществлять два работника снабжающей компании. Если приехал только водитель, звоните поставщику.

Сами, в качестве помощника, ни при каких обстоятельствах к разгрузке не подключайтесь.

Это не просто «не ваше дело», а то, на что вы не имеете права.

Перед началом слива газа водитель и экспедитор обязаны:

– заглушить двигатель автомобиля;

– подставить под его колеса деревянные «башмаки» (металлические, равно как и другие подручные предметы – скажем кирпич – недопустимы);

– заземлить газовоз;

– нахождение водителя внутри автомобиля до окончания разгрузки запрещена.

– все дальнейшие операции производятся только с выключенным двигателем.

• Крепление шланга к сливному наконечнику цистерны осуществляется специальными стальными хомутами. Только!
• Персонал газовоза обязан производить слив, надев специальную одежду, головные уборы и защитные очки.
• Категорически не допускается:

– оставление работающей аппаратуры без присмотра;

– слив в тёмное время суток и во время грозы.

Резюме.

Газгольдер – ваш.

Заботьтесь о нем.

При нарушении правил немедленно звоните диспетчеру компании поставщика.

Какое должно быть давление

Рассмотрим датчики давления. Здесь куча всего, куча всяких кранов

Вот на них нужно обращать внимание, когда к вам приехал газовоз

Это очень важно, чтобы вы могли понять какого качества газ к вам приехал. Хороший качественный газ пропан — он имеет более высокое давление, чем бутан. А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана

А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана

Хороший качественный газ пропан — он имеет более высокое давление, чем бутан. А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана.

Зимой нужно смотреть, чтобы давление было не ниже 5, а летом оно должно быть не ниже 8, а то и 9 атмосфер. Это говорит о том, что вам привезли качественный газ. Это косвенный показатель, но очень важный. Об этом мало кто знает. Это такой момент, который мы сами даже для себя определяем. Если мы приехали на какую-то оптовую базу и заправились некачественным газом, давление будет очень маленькое. Это для нас будет сигналом о том, что надо проверять. Что-то либо не так с системой, либо нам просто залили некачественный газ. Тогда мы начинаем использовать плотномер, при помощи которого проверяем качество газа. Таким образом мы понимаем, что нужно его менять, либо соглашаемся с тем, что у нас все хорошо и везем уже газ этот заказчику.

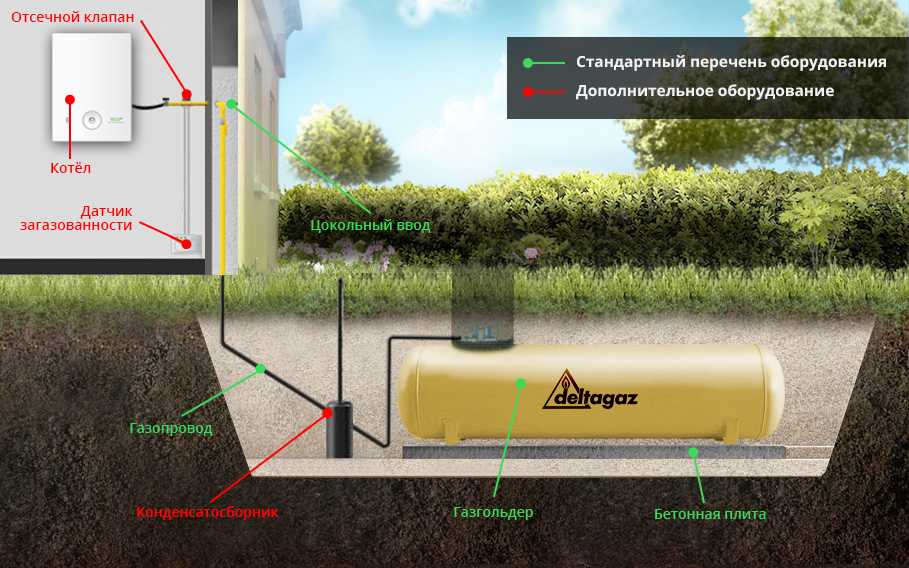

Газгольдер правила размещения на участке

Система автономного отопления с использованием газгольдера на сегодняшний день требует больших разовых капиталовложений. Именно поэтому, газгольдер для частного дома с площадью менее 150 квадратов  использовать не целесообразно, ввиду долгой окупаемости проекта.

Основой газификации объекта является газгольдер. Или как мы выяснили, хранилище сжиженного газа. Доставка газа осуществляется специальными газовозами, которые закачивают его в резервуар. Объем нужного газгольдера рассчитывают исходя из размеров дома.

Практика показывает, что обычное бытовое использование ограничивается размером в пределах 2,5 – 5 кубических метров. Резервуар закапывают в землю, на определенном расстоянии от дома так, чтобы заправка газгольдера осуществлялась беспрепятственно, и газовоз имел возможность припарковаться не испытывая сложностей.

Важна также глубина закладки емкости. Отдавать предпочтение следует производственным компаниям , которые изготавливают газгольдер с учетом глубины промерзания. Конструкция должна иметь высокую горловину.

Обращаем ваше внимание, что европейские производители не всегда делают высокую горловину, так как в ней нет необходимости в южных широтах. Мы можем только позавидовать, далеко не вся Европа  знакома с понятием как “глубина промерзания”

Многие потребители покупают емкость без горловины, экономя небольшую сумму денег, а потом, столкнувшись с трудностями, начинают их героически преодолевать

После установки, углубить газгольдер не простая и затратная задача, а нарастить горловину становится сложнее во много раз дороже

Многие потребители покупают емкость без горловины, экономя небольшую сумму денег, а потом, столкнувшись с трудностями, начинают их героически преодолевать. После установки, углубить газгольдер не простая и затратная задача, а нарастить горловину становится сложнее во много раз дороже.

В любом случае, оставить газгольдер у поверхности не получится. Физические свойства пропан-бутана не позволяет обеспечить качественную эксплуатацию устройства при отрицательных температурах не давая сжиженной фазе эффективно испарятся.

Кроме того, обращайте внимание на срок службы емкости. Часто газгольдер с отсутствием горловины имеет ограничение по сроку службы и не превышает 20 лет. По истечению этого времени, емкость просто подлежит замене, так как нет возможности ее диагностирования

Зарывают газгольдер в горизонтальном положении

Таким образом преследуется две цели. Во первых гораздо легче вырыть яму и обеспечить не дорогостоящий монтаж конструкции. Во вторых, расширяется поверхность испарения газа. Испарение происходить естественным путем, и его количества хватает обеспечить паровой фазой газа загородный дом. В противном случае, пришлось бы использовать отдельные механизмы – так называемые испарители

Зарывают газгольдер в горизонтальном положении. Таким образом преследуется две цели. Во первых гораздо легче вырыть яму и обеспечить не дорогостоящий монтаж конструкции. Во вторых, расширяется поверхность испарения газа. Испарение происходить естественным путем, и его количества хватает обеспечить паровой фазой газа загородный дом. В противном случае, пришлось бы использовать отдельные механизмы – так называемые испарители.

Автономная газификация для России

Газгольдеры АвтономГаз рассчитаны на . Ни зимние морозы, ни высокий уровень паводка или грунтовых вод не вызывают перебоев при подаче газа. О резервуарах других компаний из Европы, таких как чешские VPS или Deltagaz, этого не скажешь.

При отрицательной температуре воздуха бутан перестаёт испаряться и конденсируется на стенках резервуара и газопровода, блокируя подачу газа. Чтобы избежать этого, газгольдеры размещают на такой глубине, где даже в сильный мороз температура не падает ниже нуля.

Ещё одна деталь, которую необходимо учитывать при разработке газгольдера: на какой бы глубине он ни находился, его арматура должна оставаться над поверхностью земли. Это необходимо для того, чтобы редуктор не оказался залит грунтовыми или талыми водами.

В России глубина промерзания составляет не менее 60 см от верхней образующей резервуара. Газгольдеры АвтономГаз сконструированы в расчёте именно на такую глубину. Для снятия напряжения грунта их корпус снабжён усиливающими кольцами, а арматура поднята над поверхностью земли на горловине или трубках высотой 65 см.

Другие европейские газгольдеры не имеют ни достаточно высокой горловины, ни усиливающих колец. Их либо ставят на недостаточную глубину, что чревато перебоями при подаче газа, либо кустарно дорабатывают – а это крайне отрицательно сказывается на надёжности и безопасности.

Плюсы и минусы автономного газгольдера для дома

Среди плюсов использования газгольдера в частном газоснабжении стоит выделить следующие:

1. Независимость от магистрального газопровода.
2. Сжиженный пропан-бутан имеет больший КПД, чем обычный природный газ.
3. При подключении газового генератора газгольдер может послужить еще и надежным источником электроэнергии.
4. Исключены проблемы с падением давления, как это часто наблюдается при централизованной подаче газа.
5. При сгорании пропан-бутан не образует газа, выделяется гораздо меньше вредных веществ.
6. При утечке СУГ испаряется и не попадает внутрь почвы.
7. Владельцы могут начинать и заканчивать отопительный сезон, когда считают нужным.

Из минусов автономного газоснабжения – цена оборудования и установки составляет в среднем от 500000 рублей (без учета стоимости котла, генератора), и нужно закачивать топливо 1 или 2 раза в год.

Можно ли установить газгольдер на частном участке

Правила безопасности эксплуатации станций для хранения жидкого газа, позволяют использовать газгольдеры и устанавливать их на частном участке, при условии соблюдения рекомендаций ПБ. В частности, оговаривается следующее:

• В системе должно отсутствовать повышенное давление газа и возможность попадания кислорода.
• Оборудование должно быть заземлено. При попадании молнии в резервуар или появлении статического электричества, удастся избежать взрыва.
• Наличие исправных датчиков, сигнализирующих о наличии утечки газа.

Благодаря соблюдению этих инструкций, опасность взрыва газгольдера сводится практически к нулю.

Где должен располагаться газгольдер на участке

Расположение емкости для хранения сжиженного газа располагают с учетом нескольких важных факторов.

• Свободный подъезд к емкости – резервуар необходимо заправлять 1-2 раза в год. Автотранспорт должен иметь свободный подъезд к резервуару. При этом горизонтальный газгольдер располагают таким образом, чтобы конструкция не проходила под дорогой и не испытывала нагрузки.
• Требования пожарной безопасности. Емкость для хранения размещают таким образом, чтобы до зданий оставалось, по крайней мере 10 метров. Трубопровод укладывается в грунте и выходит либо в подвальное помещение, либо при отсутствии такого, непосредственно перед зданием.
• Требования по размещению газгольдера от соседнего земельного участка. ПБ предписывает соблюдать нормативное расстояние от соседнего дома в 20 м (объем от 20-50 м³), или в 10 м (не более 10 м³).
• Расстояние до трассы должно составлять не менее 5 м.

Нормы безопасности по монтажу газгольдера

Были разработаны нормы и порядки, подробно описывающие требования к установке газгольдеров, а также подающего газопровода. Соблюдение правил необходимо для безопасной эксплуатации устройства.

• Регистрация. Регистрировать газгольдер в Ростехнадзоре требуется только в том случае, если установка не имеет сертификации и отсутствуют разрешения на эксплуатацию. При приобретении заводского оборудования, к нему предоставляется пакет необходимых документов, поэтому необходимости в дополнительной регистрации нет. Для установки нужны документы о сертификации и разрешение на эксплуатацию.
• Расположение. СНИП на установку газгольдера на участке требует соблюдения следующих указаний. Верхняя точка резервуара не должна быть выше 60 см от поверхности грунта. Устанавливаться емкость должна на специальные лапы, находящиеся на корпусе.
• После монтажа необходимо обеспечить визуальную доступность к табличке с заводским номером и серией резервуара.
• Если на участке в грунте велика вероятность «хождения токов» и статического электричества, необходимо выполнить защиту стальной конструкции резервуара от коррозии с помощью специальной защиты.
• Нормативы и правила установки вертикального газгольдера требуют углубить большую часть емкости ниже уровня промерзания грунта.

Расположить газгольдер на участке относительно дома лучше вдалеке от транспортного подъезда и пешеходных дорожек, со стороны помещения, в котором находится котел.

Какие документы необходимы для установки газгольдера

Согласно действующему законодательству, получать разрешение Ростехнадзора на установку газгольдера не требуется. Ростехнадзор регистрирует исключительно промышленные установки, мощностью свыше 10 м³. Собственник участка даже не должен ставить в известность соседей об установке газгольдера, конечно при условии, что строительство не будет проходить по их земельной территории.

Чтобы избежать дальнейших недоразумений, рекомендуется иметь следующий пакет документов:

1. Сертификат качества.
2. Разрешение на эксплуатацию.

Преимущества приобретения газгольдера «под ключ» заключаются в том, что организация, берущая на себя ответственность за установку, при необходимости собирает всю необходимую документацию и впоследствии продолжает обслуживать станцию и заправлять ее.

• СНиП 42-01-2002 (СП 62.13330.2011) Газораспределительные системы.
• ГОСТ 25859-83
• ГОСТ 20448-90
• ГОСТ 14249-89
• СанПиН 2.1.5.980-00
• СП 32.13330.2012 (СНиП 2.04.03-85)
