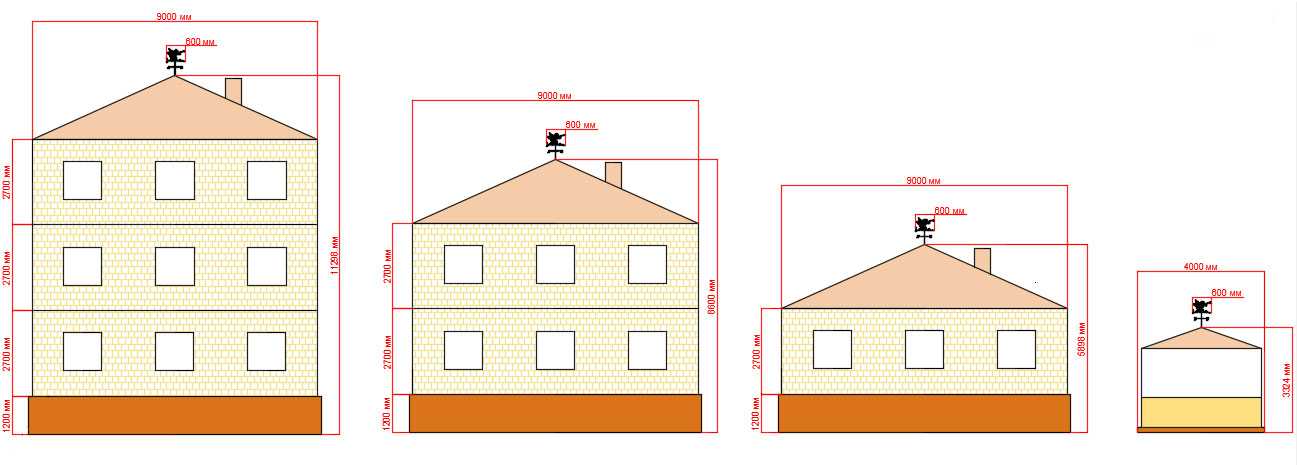

Флюгер на крышу: что это, установка, размеры, как отрегулировать

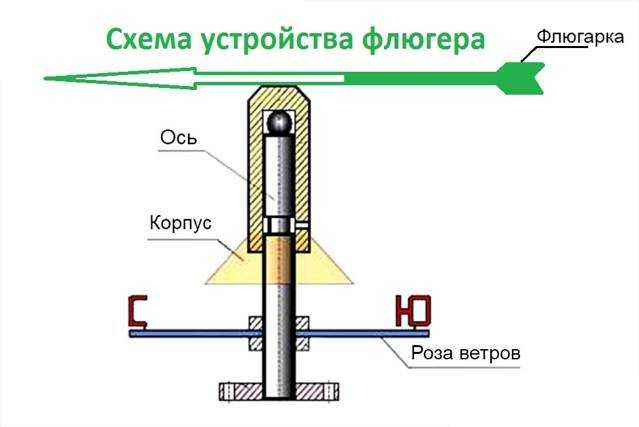

Поворотный механизм флюгера

Чтобы флюгер работал корректно, долго и тихо, следует грамотно продумать механизм его поворота. Он должен быть насколько надежным и прочным, настолько чувствительным.

При сборке можно использовать одну из следующих технологий:

На подшипниках. Такой метод считается самым надежным, долговечным и удачным в плане отсутствия шума. Нужно взять стальную трубу круглого сечения и запрессовать в ее концах стандартные подшипники вращения. Затем труба закрепляется на крыше, к ней привариваются румбы. К телу флюгера приваривается штырь или труба, сечение которой соответствует внутреннему отверстию запрессованных подшипников. Схема сложная, но практичная. Разборная конструкция облегчит доступ к ветряку для его обслуживания, ремонта или замены.
На шарике. Используются трубы с разными сечениями, когда диаметр внутренней меньше внешней на 1-2 мм. В середину большей трубы вваривается стальная или вбивается деревянная заглушка. Затем к крыше и флюгеру привариваются куски узкой трубы. Остается соединить фрагменты, предварительно заполнив смазкой верхнюю часть внешнего корпуса.

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

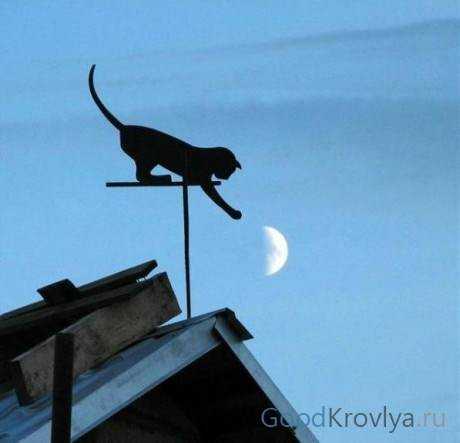

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты — волк, кошка, медведь.

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90 о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Несколько исторических фактов о флюгере

Первое упоминание о флюгерах связано с историей Древней Греции и датируется 48 годом до н. э. Этот образец метеорологического устройства был установлен на вершине Башни Ветров, которая является наиболее древним синоптическим памятником. Древний флюгер был выполнен в виде фигуры греческого бога Тритона, с бюстом человека и хвостом рыбы.

Башня Ветров, высота которой составляет 12 метров при диаметре около 8 метров, была воздвигнута известным астрономом Андроником из Кирр. В ее верхней части есть аллегорическое изображение восьми ветров: южного – Нота, северо-западного – Скирона, восточного – Эвра, северного – Борея, юго-западного – Липса, юго-восточного – Апелиота, западного – Зефира и северо-восточного – Кекия.

К сожалению, наиболее древний флюгер не сохранился до наших дней. По мнению экспертов, его длина составляла от 4 до 8 футов. Его функция состояла не только в определении направления ветра, он еще и указывал, какой бог управлял погодными условиями в определенное время. В Древней Греции флюгеры с изображением богов могли устанавливаться только на домах знатных людей.

У викингов начиная с IX века наибольшей популярностью пользовался флюгер в виде кошки. Такие модели изготавливались из позолоченной бронзы. Для декора флюгеров викинги применяли различные фигурки зверей и мифологических существ из скандинавских легенд. Их устанавливали на нос драккаров (боевых кораблей) или на специальный столб, расположенный на палубе судна, таким образом, чтобы можно было рассмотреть ювелирную работу мастера.

Кроме того, флюгеры у скандинавских народов служили украшением храмов. Сегодня эти оригинальные изделия различных видов можно встретить в Норвегии и Швеции. В Европе и в Америке для украшения флюгера нередко использовалось изображение петуха. Объясняется популярность таких моделей довольно просто. В IX веке Папа Римский издал указ, согласно которому все храмы нужно было украсить изображением петуха, который был символом апостола Петра, а следовательно, и всей церкви. Использование такого символа связано со словами Иисуса Христа, сказанными апостолу после Тайной Вечери: «Прежде, нежели пропоет петух, трижды отречешься от Меня».
Согласно другой версии, изображение петуха должно напоминать верующим о том, что «церковь божья бдит над душами верующих». На одном из гобеленов собора Байё изображена сцена водружения на шпиль Вестминстерского аббатства такого флюгера. Это произведение было посвящено подготовке нормандского завоевания Англии.

Во времена средневековья разные виды флюгеров на крышу дома стали устанавливать не только для того, чтобы определять, куда дует ветер, но и для украшения кровли. Они служили своеобразной гербовой эмблемой. Предприятия, занимающиеся промышленным изготовлением таких изделий, появились в викторианскую эпоху. В дальнейшем спрос на любые виды флюгеров заметно упал. Возрождение интереса потребителей к простейшему метеорологическому оборудованию произошло уже в 70-е годы прошлого века.
Наши предки использовали разные названия флюгеров, которые основаны на принципе работы вращающегося указателя ветра – жируэтка, нос, хамелеон, вертун, сума переметная, ветреник и т. д.

Флюгер может выполнять функцию громоотвода для отдельно стоящих домов. В его конструкцию входит проволока, которая одним концом соединена с фигуркой флюгера, а другой ее конец закапывается примерно на 1,5 метра в землю. Такое устройство способно защитить электроприборы и жизнь людей от удара молнии.

В настоящее время красивый флюгер на крыше служит демонстрацией достатка в доме и хорошего вкуса его хозяина. Современные виды этих устройств могут преобразить конструкцию кровли и превратить ее в произведение архитектурного искусства.

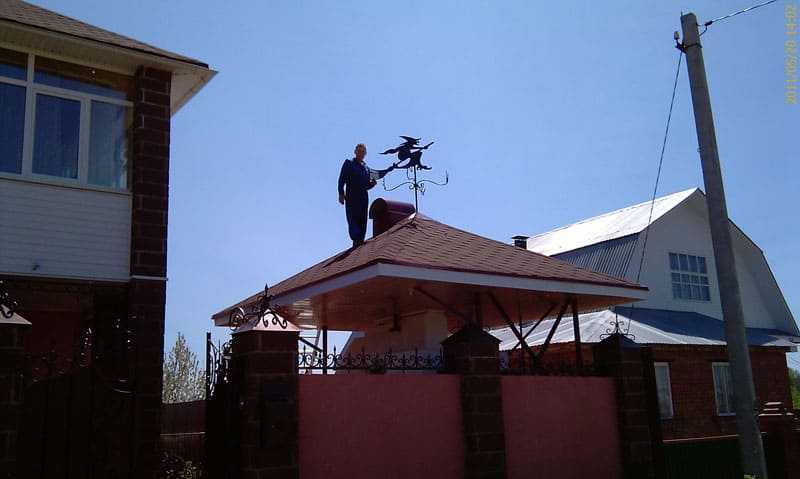

Как установить флюгер на кровлю

В креплении флюгера важно, чтобы оно было надёжным. Эта конструкция очень чутко реагирует на порывы ветра, порой очень сильные. Главная трудность заключается в высотных работах

Главная трудность заключается в высотных работах

Важно соблюдать технику безопасности и использовать страховочные приспособления

Работать лучше с партнёром, который может подстраховать вас в трудный момент

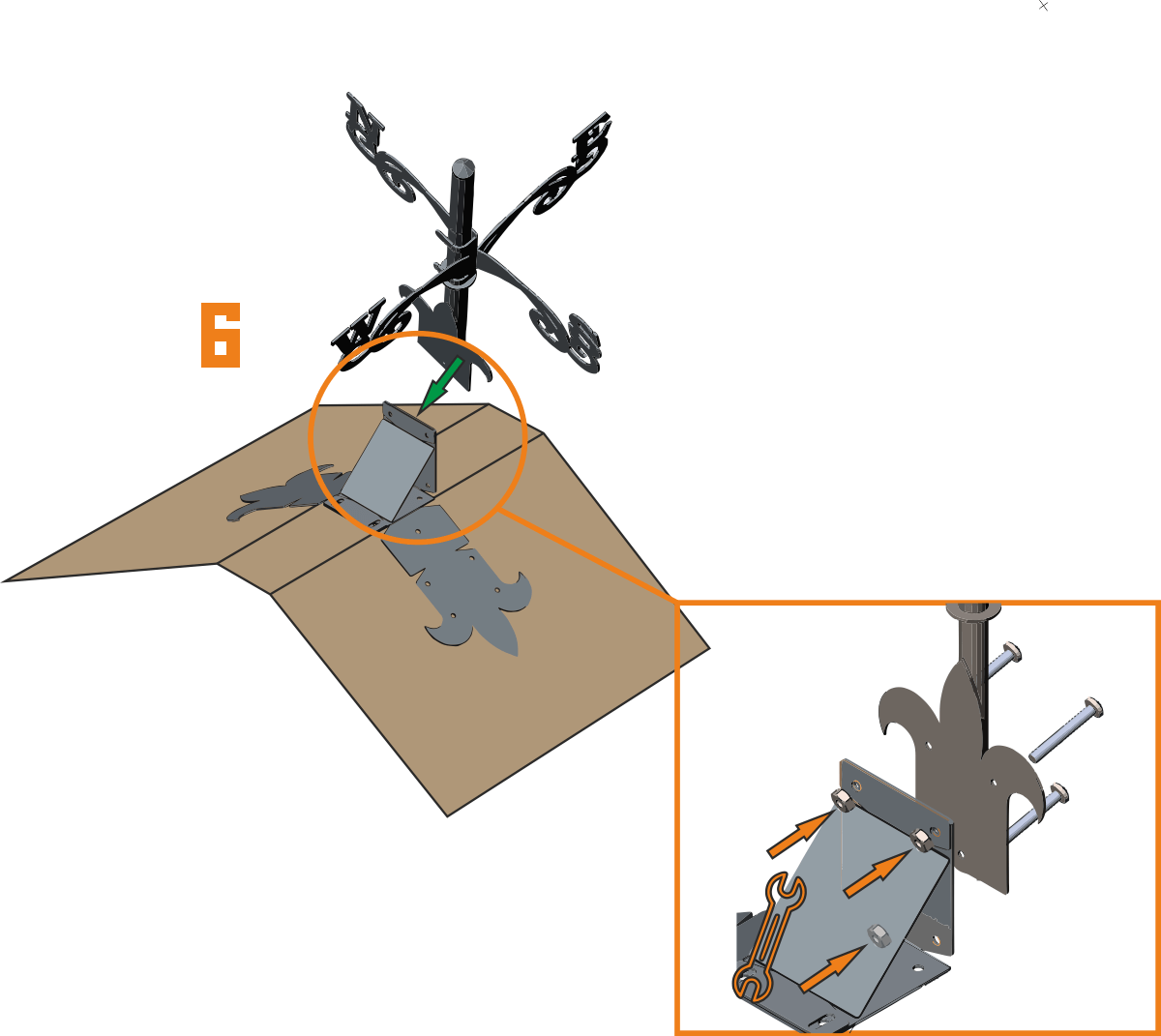

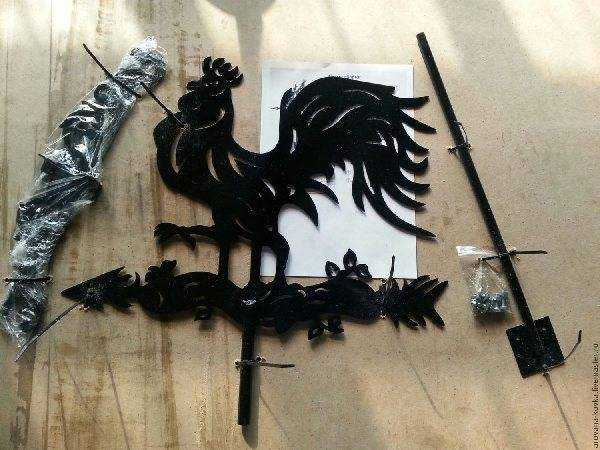

Обратите внимание, что в продаже есть специальные крепления для флюгерных конструкций. Они сразу решают все проблемы. Вам не придётся изобретать велосипед

Для плоских крыш используют горизонтальные крепления. Если кровля ломаная – приобретите специальный кронштейн с подвижными лапами, которые фиксируются на кровельном материале болтами и гайками

Вам не придётся изобретать велосипед. Для плоских крыш используют горизонтальные крепления. Если кровля ломаная – приобретите специальный кронштейн с подвижными лапами, которые фиксируются на кровельном материале болтами и гайками.

Флюгер должен быть закреплён строго вертикально

Любой наклон флюгера не только повредит его работе, но и создаст дополнительную нагрузку на кровельный материал. Если у вас на конструкции есть указания сторон света, не забудьте выставить их в соответствии с компасом.

Для лучшего вращения, все узлы нужно обработать атмосфероустойчивой смазкой.

Предыдущая СтроительствоГотовимся к оттепели: как работает и для чего нужна отсечная гидроизоляция
Следующая СтроительствоМодульные дома для круглогодичного проживания: реально ли возвести в России

Как сделать флюгер своими руками из металла

Нужно выполнить несколько последовательных действий:

Сделать опору флюгера, для этого берется небольшой отрезок трубы, диаметр которой составляет 1,3 см, а длина — 12,5 см. Сверху опоры флюгера нарезается соответствующая размеру крышки резьба. В подставку с внутренней стороны монтируется подшипник. Для закрепления флюгера на крыше используется специальная деталь, в качестве которой используются полосы из стали. Они фиксируют с боковой стороны опоры флюгера. Крепление этих полос не должно мешать свободному его вращению вокруг своей оси.
Крышку флюгера изготавливают из стали. С внутренней стороны крышки нарезается резьба, размеры которой должны соответствовать резьбе корпуса флюгера. Верхняя часть крышки украшается декоративно-отличительным и необходимым элементом — «розой ветров». Это тонкие и длинные трубочки, изготовленные из металла, на их концах крепятся указатели сторон света. Важным моментом для флюгера является недопустимость гидроизоляции, поэтому наверху корпуса устанавливается колпак.
Изготовление самого флюгера достаточно интересное занятие. Чаще всего флюгер выполняется в виде птицы. С давних времен считается, что петух является оберегом домашнего очага, потому именно он чаще всего появляется на крыше. Внешне эту птицу каждый видит по-своему. В основном в качестве материала для этого используют «нержавейку».
После того как работы по изготовлению флюгера закончены, необходимо его прикрепить к коньку крыши. Вначале определяется соответствие реальной розы ветров с вашей. Для этого используется обыкновенный компас. Прикрепив к флюгеру один конец проволоки, а другой заземлив на полтора метра, можно получить громоотвод.

Разновидности флюгеров

Флюгеры бывают разных форм. К примеру, флюгер, выполненный в форме самолета, корабля, насекомых, животных, персонажа из сказки и знака зодиака. Можно сделать флюгер из стали или меди. Сегодня в некоторой степени размер флюгера стандартизован и составляет 400х800х700 миллиметров. Для беседки, гаража и садового домика делают флюгер меньшего размера.

Процесс установки флюгера

Установка флюгера является процессом несложным, но имеет определенные особенности. Она выполняется при наличии таких инструментов, как компас, дрель, металлический кронштейн, предназначенный для крепления флюгера, сверло по металлу, комбинированные заклёпки, заклёпочник, прогонка, лерка, гайки, шайбы и гаечный ключ. Проще всего установить флюгер на колпак трубы дома

При этом важно, чтобы толщина металла трубы была больше полутора миллиметров. Процесс установки включает несколько этапов:

Раскос-кронштейн устанавливается по диагонали в колпак трубы. Для этого с двух концов необходимо загнуть металлическую двухмиллиметровую полоску. Крепление кронштейна флюгера осуществляется при помощи заклепок и заклепочника.
При помощи дрели в колпаке трубы проделывают отверстие, равное диаметру стержня флюгера.
С помощью лерки на конце стержня нарезается резьба.
В отверстие колпака вставляется стержень флюгера, на который надевают шайбу и накручивают гайку.
Стержень флюгера закручивают в раскос, а роза ветров ориентируется при помощи компаса.
На конце стержня флюгера вставляют еще одну шайбу и накручивают гайку, это позволяет стойку хорошо прикрепить к раскосу.

Основным требованием к флюгеру является постоянное его вращение вокруг оси, где он установлен, даже при малом ветре. Таким сделать флюгер помогает подшипник, он крепится непосредственно к флюгеру.

Окончательная доработка

Для того чтобы металлический флюгер служил долго и имел при этом презентабельный вид, надо тщательно его покрасить, предварительно хорошо подготовив поверхность. Для начала, при помощи наждачной бумаги удаляем ржавчину, полностью до чистого металла. Затем покрываем автомобильной грунтовкой (можно еще преобразователем ржавчины). После высыхания грунтовки можно красить.

Крылатый конь — чем не украшение для дома

Краски берем для наружных работ. Отлично подходят все автомобильные, но можно и масляные — типа молотковых. Они дают интересный эффект. Еще можно попробовать покрасить порошковыми красками, но для них требуются специальные условия — высокая температура. Иначе покрытие быстро отваливается.

После нанесения краски оставляем изделие сохнуть дня на два, не трогая руками. Такие краски сохнут долго (за исключением порошковых), после «проб» остаются пятна. Если качество покраски вас устроило, можно флюгер устанавливать на место.

Читать также: Производство стали мартеновским способом

Кульминационный момент: установка “шедевра” на крыше

После рассказа о том, как сделать флюгер, необходимо ознакомиться с тем, как следует его устанавливать на крыше. Необходима правильная ориентация по сторонам света, для чего требуется применить компас. Совместив буквенный указатель N (nord) флюгера с фактическим направлением стрелки компаса на север, можно получить довольно точный прибор.

Прикрепив с помощью сварки или болтового соединения к неподвижной части стальную проволоку диаметром 8-10 мм, другой ее конец необходимо углубить на полтора-два метра в землю. Таким образом можно получить эффективный громоотвод.

Процесс установки технически не сложен, но есть моменты, на которые стоит обратить внимание. Самое главное – при этом не должна пострадать герметичность кровли, поэтому, если есть выбор, следует крепить флюгер к той ее части, которая не ответственна за это

Например, подходит колпак вентиляционной или печной трубы, если толщина его металла более полутора миллиметров

В случае, если приходится устанавливать непосредственно на деталь конька, крепежные детали будут иметь другой вид: потребуется всего две, но более толстые пластины, согнутые под соответствующим углом

Например, подходит колпак вентиляционной или печной трубы, если толщина его металла более полутора миллиметров. В случае, если приходится устанавливать непосредственно на деталь конька, крепежные детали будут иметь другой вид: потребуется всего две, но более толстые пластины, согнутые под соответствующим углом.

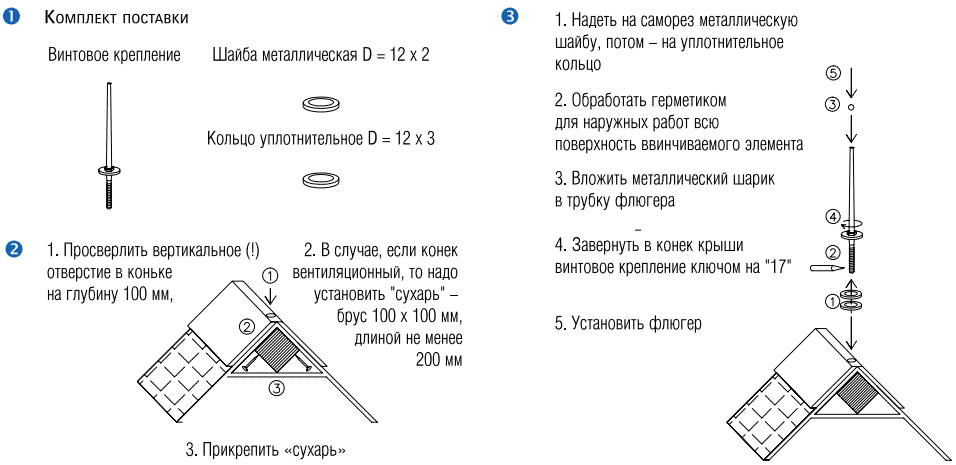

Флюгер для установки на коньке имеет специальные детали крепления

Требуется запастись дополнительными инструментами и приспособлениями: понадобится лерка, заклепочник с заклепками, прогонка, шайбы, гайки, гаечный ключ.

Весь процесс можно разделить на несколько этапов:

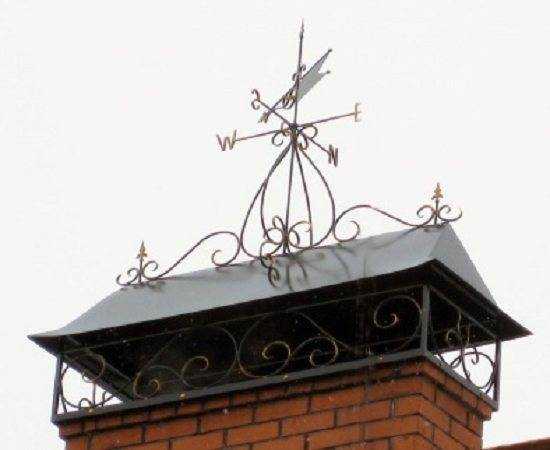

В колпак вентиляционной (печной) трубы по диагонали устанавливается раскос-кронштейн. Для этого металлическая полоска двухмиллиметровой толщины загибается с двух концов. Крепится кронштейн при помощи заклепочника и заклепок.
В колпаке трубы подготавливают отверстие, соответствующее диаметру стержня.
На конце стержня при помощи лерки необходимо нарезать резьбу.
Стержень следует вставить в отверстие, проделанное в колпаке. После этого на стержень надевается шайба и накручивается гайка.
Закручивается в раскос стержень флюгера, устанавливается соответственно сторон света указатель розы ветров.
Чтобы стойка надежно была прикреплена к раскосу, на конец стержня вставляется дополнительная шайба и накручивается гайка.
Подвижная часть должна вращаться свободно, для чего к флюгеру крепится шариковый радиальный подшипник № 1000099, соответствующий ГОСТу. Диаметр его внутреннего кольца равен 9 мм, наружного – 20 мм. Корпус стойки флюгера подбирается в соответствии с наружным диаметром подшипника.

Флюгер из меди с чеканкой может быть настоящим произведением искусства

При проектировании и изготовлении деталей, их креплении друг к другу и крыше дома необходимо делать все с как можно большим запасом прочности, так как флюгер будет практически постоянно испытывать значительные ветровые нагрузки. Все трущиеся детали следует обильно смазать литолом или солидолом. В дальнейшем следует периодически осматривать состояние этой детали экстерьера здания и обновлять смазку, подтягивать винты (гайки) в месте крепления проволоки громоотвода.

“Целься в Луну, даже если промахнешься, все равно останешься среди звезд…”

Изготовление флюгера собственными силами – вполне возможное дело, но все же лучше поручить его специалистам. Во-первых, надежно соединить детали из металла (в частности – из нержавеющей стали) под силу далеко не каждому. Во-вторых, монтажные работы на крыше связаны с определенным риском. Специалисты выполнят эту работу и надежно укрепят конструкцию. Она будет долгие годы украшать кровлю дома, радуя его хозяев и гостей.

Ранее эти изделия использовались преимущественно для того, чтобы можно было хотя бы приблизительно определить, какая погода нас ожидает. Затем к функциональности прибавилась и декоративная составляющая. К изделию крепились элементы, которые исполняли роль оберегов и просто украшали дома. Сегодня погоду предсказывают метеорологи, и необходимость в функциональности отпала, да вот традиция осталась. Рассмотрим, как можно изготовить подобное украшение для дома своими силами.

Многообразие флюгеров

Флюгеры разделяют на отдельные группы по трём критериям: назначению, форме и материалу изготовления.

Типы флюгера по функции

В зависимости от назначения флюгеры классифицируют на следующие типы:

метеорологический прибор, представляющий точную информацию о направлении ветра и используемый на метеорологической станции;
ветряная установка или флюгер Вильде, оборудованная качающейся вертикальной пластиной, которая показывает интенсивность ветра, отклоняясь от стартового положения;
Флюгер Вильде сообщает две вещи: направление и силу ветра
дымоходный флюгер, мешающий ветру залетать в трубу и помогающий продуктам сгорания топлива беспрепятственно подниматься наружу;
Дымоходный флюгер предназначен только для нормализации силы тяги в трубе
декоративное устройство, для которого главное — не точность показаний, а украшение дома.

Виды флюгеров по форме

Форма флюгера обусловливается предпочтениями хозяина постройки.

Флажок флюгера может быть выполнен даже в виде огромного корабля или величественного оленя

Современный флюгер может быть выполнен в виде фигурки таких животных и птиц, как:

лошадь или корова, символизирующая трудолюбие;
аист, притягивающий счастье и обновление жизни;
грифон, способствующий процветанию;
собака, подтверждающая, что в доме живут добрые и дружелюбные люди;
петух, намекающий на бдительность и активность хозяев постройки;
другие оригинальные формы.

Классификация флюгеров по материалу

Приборы, показывающие направление ветра, бывают сделаны из древесины. Этот материал придаёт эстетичный вид, но не гарантирует долгий срок службы изделия.

Деревянный флюгер стоит рассматривать как временный вариант, так как он быстро придёт в негодность

Другим материалом для изготовления флюгера часто служит пластик, а точнее, пластиковые ёмкости. Такое сырьё продлевает срок службы изделия, однако совсем не делает его привлекательным.

По внешнему виду пластиковый флюгер сильно проигрывает деревянному или металлическому

Металлический флюгер, самый распространённый вариант, создаётся из куска листового металла. Изделие долго не выходит из строя и выглядит, как настоящая диковинка. Особенным успехом пользуются медные фигурные флюгера, установленные на крыше, обложенной черепицей.

Металлический флюгер представляет собой настоящее произведение искусства

Красивый деревянный флюгер в виде самолёта

На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.

Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:

тиски и
электрорубанок (возможно получится обойтись и без него).

Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.

Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.

В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.

Рекомендую: 4 простых скамейки своими руками

Как сделать флюгер своими руками

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

Металлический лист толщиной 1,5-2 мм.
Проволока толщиной 3 мм
Три трубки из металла диаметром 15, 22,5 и 25 мм
Трубка из меди диаметром 18 мм
Труба профильная 15х15 мм
Металлический шарик диаметром 80 мм
Шарик от подшипника диаметром 15 мм
Круглый металлопрокат 12 мм
Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

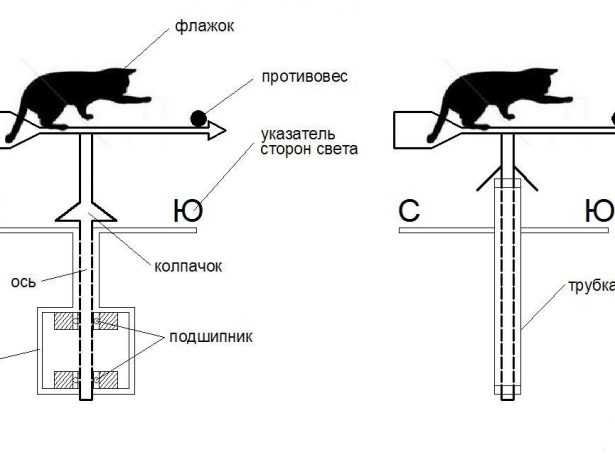

Изготовление поворотного узла

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки

При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой

В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.

После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр – 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси. Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент – это сделать так, чтобы в подшипник не попадала вода и грязь. Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки

Кто-то умудряется сделать колпак из пластиковой бутылочной крышки

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.

Флюгер самолет – конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим

Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу. По центру полосы делается отверстие под крепеж

После чего края полосы надо немного повернуть в разные стороны

По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.

Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.
