Как правильно подключить фотореле к уличному освещению

Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

1. Кнопочный пост.
2. Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
3. Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

Определяют напряжение катушки аппарата (обычно 220 или 380).
Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2»

Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
Подключают провода от системы освещения (самих осветительных установок).

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание

: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Подключение устройства

Во многих случаях схема подключения для конкретного реле с указанием клемм наносится прямо на корпус прибора.

Схема внешних клеммников фотореле ФР-М01-1-15.

На примере реле ФР-М01 видно, что к реле подключаются:

• фотодатчик к клеммам T1, T2:
• постоянное напряжение питания 24 вольта на клеммы А2, +A3$;
• при питании от сети переменное напряжение 220 В подается на A1, A2 (прибор имеет дуальную схему питания);
• для управления нагрузкой используются клеммы 11,12,14.

Другие фотореле для уличного освещения имеют сходную схему подключения. Надо лишь следить, чтобы мощность нагрузки не превышала нагрузочную способность выходных контактов. В данном случае она равно 16 амперам при коммутируемом напряжении 220 вольт (не напряжении питания фотореле!) или 30 вольт постоянного тока. Это достаточно высокая нагрузочная способность, но если ее недостаточно или используется маломощное реле другого типа, можно управлять мощной нагрузкой через промежуточное реле или магнитный пускатель.

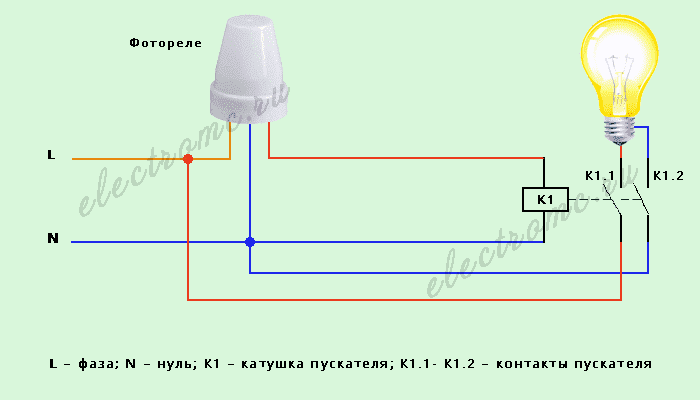

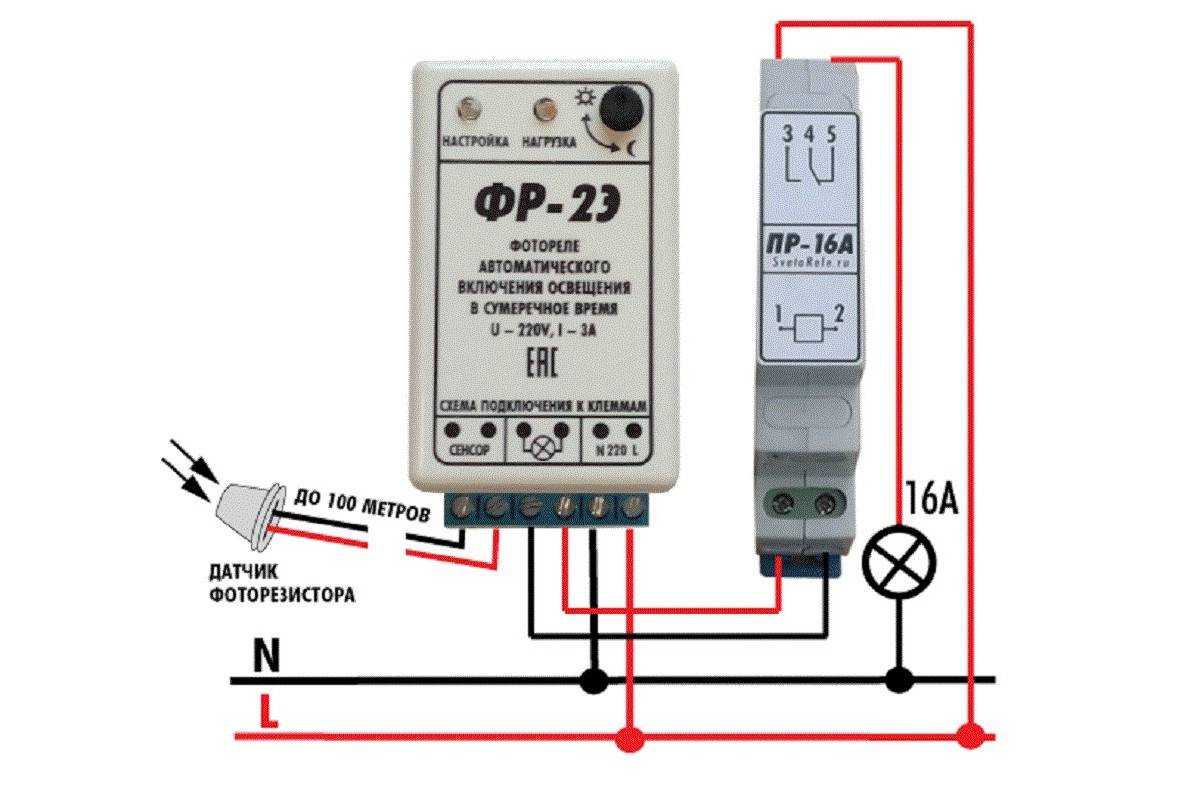

Подключение через магнитный пускатель.

Независимое включение освещения.

Принцип прост – фотореле управляет пускателем, а мощные контакты пускателя коммутируют лампу, электродвигатель насоса для полива и т.д.

Независимое отключение освещения.

Можно подсоединить дополнительный выключатель и включать свет независимо от фотореле. Другая схема позволяет выключать освещение, даже если устройство контроля освещенности дает команду на включение.

Независимое управление освещением.

Также существует схема соединения для полностью независимого управления, позволяющая по желанию включать и выключать свет, невзирая на состояние реле. Проблема состоит в приобретении бытового выключателя с перекидным контактом. Можно использовать промышленный коммутационный элемент, но возникает вопрос эстетики. У фотореле также должен быть выходной контакт перекидного типа.

Как работает прибор

Чтобы оценить перспективность использования подобного изделия, необходимо выяснить, каков принцип работы фотореле. Рассмотрим, какой принцип работы имеет светодатчик на примере его установки на улице (в системе наружного освещения).
Фотореле для уличного освещения, впрочем, как и для подсветки дома, имеет довольно простой принцип работы:

• при незначительном количестве приходящих на светодатчик световых лучей происходит замыкание контактов, что приводит к включению света на улице. К примеру, таким образом можно зажечь уличный фонарь;
• когда количество попадающих на светодатчик световых лучей увеличивается (наступает день), то фонарь или другая лампа будут выключаться. Это происходит вследствие того, что фотодатчик автоматически размыкает контакты.

Принцип работы фотодатчика

Автоматический контроль уровня освещенности таким прибором возможен благодаря наличию в его конструкции потенциометра. С его помощью светодатчик может точно определить оптимальное время для включения или выключения осветительных приборов (уличного фонаря или других светильников).
Помимо этого современные приборы обладают определенной регулировкой, которая позволяет любому человеку самостоятельно настроить диапазон срабатывания фотодатчика. Он оснащен еще и таймером. Таким вмонтированным таймером обеспечивается контроль работы аппарата.
Как видим, для дома фотодатчики не очень подходят, так как здесь их следует устанавливать вблизи оконных проемов. Иначе они будут держать свет включенным даже тогда, когда день уже начнется. А это лишние траты. Поэтому такие аппараты самое широкое свое применение находят вне помещений. Фотореле для уличного освещения подходит лучше всего. Так, фотодатчик может использоваться в разных местах:

• им может быть оснащен фонарь или лампа, установленная вблизи входа в дом;
• в качестве элемента системы наружного освещения подъездов многоквартирных домов;
• фонарь или лампа торшерного типа, к которым подключен светодатчик, часто используются для освещения тропинок, дорожек и тротуаров.

Как видим, по некоторым особенностям работы фотодатчик немного напоминает обычный датчик света. При установке его подключают в щит, что находится в доме. Но здесь следует помнить, что в щит прибор следует подключать по специальной схеме. В противном случае он может работать не так, как требуется.

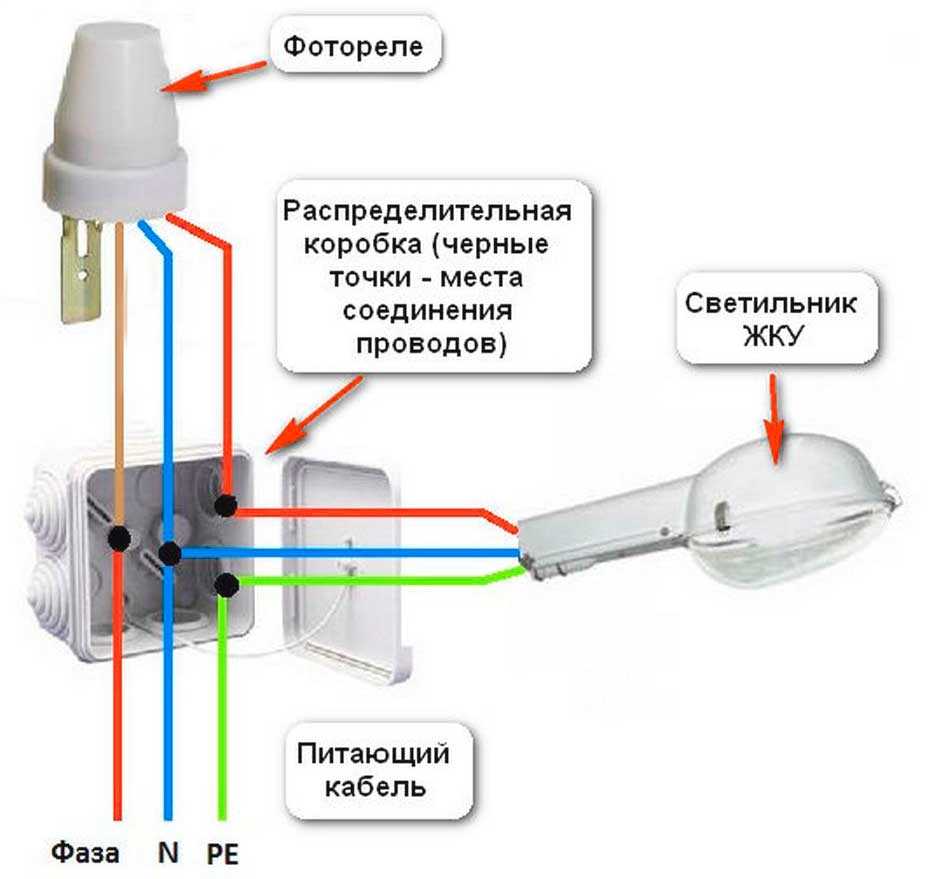

Схема подключения фотодатчика

Если нарушить принцип подключения, то щит вообще может повредиться вследствие короткого замыкания.

Настройка светочувствительного прибора

После подключения уровень срабатывания фотореле надо настроить. Делается это экспериментальным путем. Устанавливается минимальная чувствительность — ручка регулятора поворачивается в крайнее положение, лампы освещения при этом не должны гореть (если горят, значит, выставлена наибольшая чувствительность). Дальше надо выждать, когда освещенность упадет до уровня, при котором желательно включать осветительные приборы. После этого надо вращать орган настройки в сторону увеличения чувствительности до включения света. На следующий день надо проконтролировать момент срабатывания и, при необходимости, отрегулировать его точнее. Утром свет погаснет примерно при том же уровне освещенности.

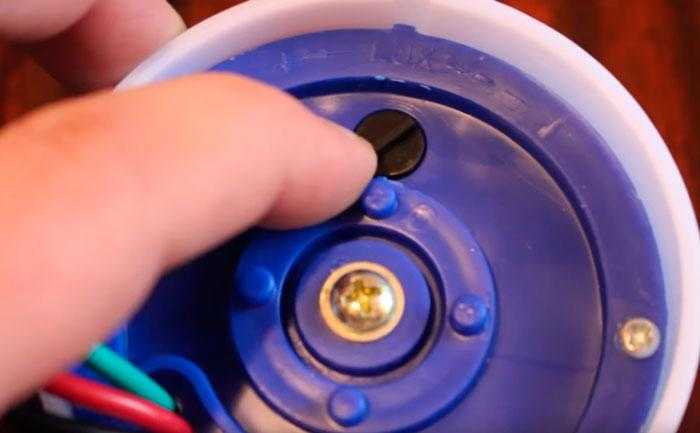

Настроечный орган порога срабатывания.

Продвинутые устройства имеют кнопку обучения. При достижении необходимой освещенности с помощью этой функции фотореле запомнит установленный уровень, и в дальнейшем будет срабатывать при достижении записанного порога.

Если у реле есть регулируемый таймер задержки, его время срабатывания также надо подобрать экспериментально, чтобы избежать включения света при кратковременном повышении освещенности. Например, при попадании на фотодатчик света фар проезжающих автомобилей.

ПОДБИРАЕМ ХАРАКТЕРИСТИКИ

Подбирая фотореле, нужно внимательно изучить его характеристики

Основные из них следующие:

1. Рабочее напряжение: обычно, 220 в (частота 50Гц), но встречаются модели, рассчитанные на напряжение 12 или 24 В; в импортных моделях также используется напряжение 127 и 110 В (при запитке от централизованной электросети потребуется установка блока питания); в конечном итоге, зависит от того, по какой схеме будет подключено ваше устройство.
2. Максимальный ток нагрузки: от 6 до 16 А; показатель позволяет судить, на какое освещение рассчитано фотореле; параметр важен при использовании на крупных объектах: чем мощнее используемые лампы, тем выше должен быть ток; при освещении отдельных подъездов или дачных участков можно выбрать устройство с небольшими значениями.
3. Порог срабатывания: как правило, от 5 до 50 лк (люкс); в моделях с регулируемой чувствительностью датчика диапазон значений шире.
4. Потребляемая мощность: обозначается двумя цифрами, которые показывают собственную потребляемую мощность при срабатывании устройства (от 2 до 5-10 Вт) и при его работе в дежурном режиме (у современных моделей эта величина в пределах 0,1 до 1 Вт).
5. Задержка от кратковременного затемнения: характеризует защиту фотореле от ложных срабатываний; может варьировать в пределе 15-30 секунд.
6. Степень защиты: показывает надёжность конструкции с точки зрения проникновения внутрь оболочки устройства посторонних предметов и воды; обозначается индексами международной классификации степеней защиты; фотореле, которые могут быть установлены на улице под открытым небом, обычно маркируются индексом IP65 ; другие часто встречающиеся индексы IP44 или IP40 говорят о том, что устройство должно размещаться в помещении; на улице их допустимо использовать исключительно в защитном кожухе; в фотореле с выносным фотоэлементом для модуля с датчиком зачастую указывается более высокая степень защиты, чем для блока с электронной начинкой.
7. Диапазон допустимых рабочих температур: с учётом больших перепадов между зимними и летними температурами в нашей стране, желательно, чтобы этот диапазон был как можно большим, например, -20 — +50°С.
8. Габариты и вес: современные фотореле компактны и невелики по размерам, тем не менее, они могут существенно различаться по этим параметрам, что может сказаться на их последующем монтаже.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

• Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
• Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
• Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
• Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

• Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
• Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Монтаж реле своими руками

На первый взгляд, после приобретения датчика освещенности, не должно возникнуть проблем по его установке

И это действительно так, важно только знать некоторые особенности монтажа, которые помогут правильно разместить и установить фотореле на уличный светильник

Установка устройства не требует вызова электрика и осуществляется легко своими руками, даже если нет опыта работы с электричеством. Прежде всего, перед покупкой изделия необходимо решить, где будет размещаться устройство.

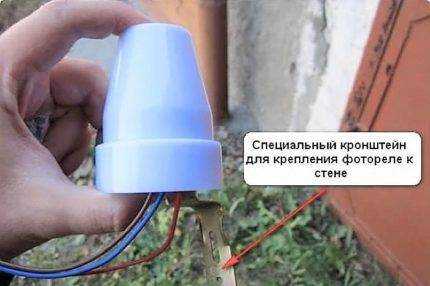

Существуют различные виды кронштейнов, с помощью которых монтируется фотореле к светильнику или другой поверхности. К таковым креплениям относятся:

• проушины для закрепления с помощью саморезов или на мачту (фотореле «День-ночь»);
• DIN-рейка для крепления на специальный кронштейн светильника (ФР-601).

Особенности размещения фотореле:

1. Закрепляйте изделие по его штатным кронштейнам. Не разрешено дополнительно просверливать в корпусе изделия отверстия или выполнять похожие действия.
2. Устанавливайте датчик основанием вниз, а ни в коем случае не наоборот.
3. Не размещайте устройство вблизи химически активных сред или горючих материалов.
4. Размещайте фотореле так, чтобы не было преград попадания солнечного света. Это повлияет на его функционирование.
5. Не устанавливайте изделие в месте, где на него будет попадать свет от светильника.
6. При размещении на уличном фонаре учитывайте степень защиты фотореле.

Рекомендации по выбору датчиков наружного освещения

Встроенные или удаленные датчики, работающие в автоматическом режиме, значительно облегчают жизнь. Если вы хотите, чтобы внешнее освещение комнаты, освещение проездов или витрин включалось само по себе, достаточно установить прибор в месте с активным движением транспорта.

Не рекомендуется устанавливать устройства в затененных местах или на высоте ниже 2 м – случайное затемнение или яркие маяки вызовут ложные срабатывания

Установка датчика также является простым способом экономии энергии, особенно при использовании ламп накаливания. Фары включаются в сумерках, когда видимость уменьшается, и выключаются на рассвете.

Благодаря налаженной системе освещения летом вам не придется вставать в 4-5 утра специально, чтобы выключить уличные фонари на участке.

Теперь давайте рассмотрим, какие особенности устройств важно учитывать при покупке

Критерий n. 1 – конструкция и способ установки

Условно все устройства можно разделить на 2 категории: со встроенным светочувствительным сенсором и с внешним. В первом случае фотореле встроено в корпус и устанавливается вместе с лампой снаружи, во втором – на DIN-рейку вместе с автоматическими выключателями, а провод с датчиком вытаскивается напрямую.

Подробно о принципе работы фотореле мы рассказали в нашей следующей статье.

Если вы предпочитаете установку своими руками или быструю установку, подойдет и встраиваемая модель. Похоже на фонарик и установка очень проста: на металлическом уголке

Для подключения к сети необходимо использовать схему, прилагаемую к изделию производителем. Для бюджетных моделей следует подключить 3 проводника, выходящие из-под основания корпуса.

Критерий n. 2 – Адаптивность

очень важно, какое освещение вы считаете недостаточным для установки настроек датчика. Нижний и верхний пороги отключения можно регулировать. Проще говоря, при одних настройках устройство будет включаться, когда немного стемнеет, при других – только поздно ночью

Проще говоря, при одних настройках устройство будет включаться, когда немного стемнеет, при других – только поздно ночью.

Для регулировки на корпусе установлен регулятор (тумблерный или колесный), который можно без проблем перемещать. Желательно подстраиваться под сезон и, соответственно, на продолжительность дневного времени

Есть дешевые модели с максимальным порогом сумерек (например 20 люкс), но без возможности регулировки. Есть вероятность, что такое устройство вам не подойдет, так как оно слишком рано включится или, наоборот, только ночью.

Критерий n. 3 – степень защиты

К внешним устройствам предъявляются повышенные требования, так как они находятся в неблагоприятных условиях. Максимальная защита особенно важна для дождливых регионов или пыльных мест.

Благодаря этой таблице вы можете определить, с какой степенью защиты вам нужен датчик. Необходимо учитывать, есть ли над ним козырек и насколько высоко он закреплен от земли (чем он выше, тем меньше пыли)

Если рейтинг IP низкий, вы можете сделать что-то вроде дополнительной крышки, например, положив на нее кусок пластиковой бутылки. Но не забывайте очищать и корпус, и защитный экран от грязи, чтобы устройство не выдавало ложных срабатываний.

Критерий n. 4 – рабочая температура и габариты

Рабочая температура – это диапазон, в котором рекомендуется использовать датчик. На практике выбор устройства не всегда соответствует действительности. Обычно нижний порог ограничивается -20-25 ° C, а зимой он намного ниже. Что делать? По возможности изолируйте корпус, поместите датчик в нишу стены или купите более дорогую модель, рассчитанную на сильные морозы.

Размеры устройства: для встраиваемых устройств размеры не так важны, так как чаще всего они монтируются на любом свободном участке стены и имеют высоту не более 10 см, но размещается корпус внешнего фотореле внутри электрического щита, среди множества защитных устройств. Необходимо заранее назначить место, а также подумать, как лучше вывести датчик на улицу.

Если вы все еще сомневаетесь, покупать ли фотореле, предлагаем вам внимательнее присмотреться к светильникам с датчиком движения или уличным фонарям на солнечных батареях.

На заметку

При подборе уличного детектора света стоит учесть некоторые моменты:

• размеры придомовой территории;
• для загородных участков рекомендуются релюшки с функцией регулировки на срабатывание. Такие датчики света легко настроить самостоятельно;
• на регулировку потребуется время и минимальные навыки;
• датчик света с таймером позволит точнее подстроить включение/отключение, запрограммировав время срабатывания;
• уличный фотодатчик лучше оборудовать ограничителем, чтобы оградить его от засветки от оконных и фонарных фонарей. Сделать такой световой козырек можно самостоятельно, например, из отрезка пластиковой трубы подходящего диаметра;
• для уличных приборов освещения лучше применять не обычные лампы накаливания, а светодиодные или люминесцентные. Так можно сэкономить на счетах за электричество. Кроме того и сам датчик можно подобрать с меньшей пропускной способностью, а значит и дешевле;
• место установки выбирать согласно прилагаемой инструкции.

Перед покупкой прибора важно выбрать угол осмотра в горизонтальной плоскости. Если в зону освещения могут подходить с любого курса движения, нужны реле с углом обзора от 180° до 360°:

1. Стеновые с углом видимости 180°.
2. Столбовые с углом видимости 360°.

Немаловажна и высота установки. Основное условие, когда работает фотореле — чтобы не было «мёртвых зон». Для бытовых приборов характерна узконаправленная зона обнаружения по вертикали — от 15° до 20°.

Для того чтобы датчики движения работали без поломок нужно знать, что они рассчитаны на определённую нагрузку. Просто перед покупкой рассчитайте суммарную мощь подключаемых ламп, которыми такое устройство будет управлять.

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

• если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
• источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
• желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

    Место установки фотореле выбирается с учётом ряда правил.На заметку! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

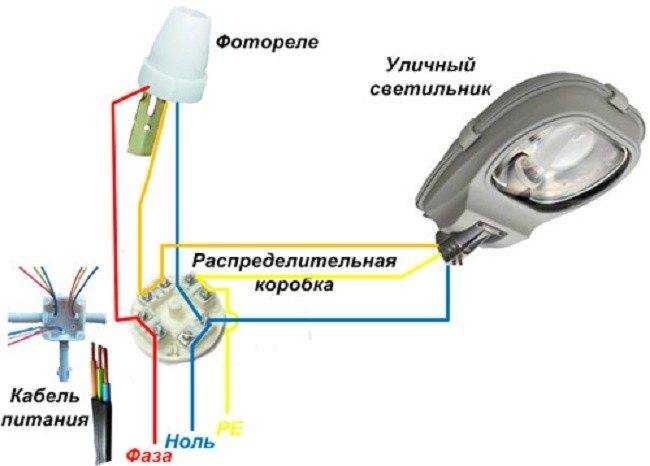

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
