Гофра для вытяжки: как правильно выбрать

Советы и рекомендации, необходимые для процесса установки и покупки гофры под вытяжку

Конечный результат монтажных работ – это безукоризненное функционирование всей вентиляционной системы. Для его достижения специалисты рекомендуют придерживаться ряда правил:

Если установить слишком узкую трубу она будет создавать большую нагрузку на вентилятор

1. В тех случаях, когда отверстие вентиляции расположено на значительном расстоянии от вытяжки, трубу лучше размещать под самым потолком, что позволит исключить наличие острых углов в конструкции и, как следствие, обеспечит надежную и эффективную работу системы. Скрывать такую конструкцию лучше под навесным потолком.
2. Нужно ответственно подойти к выбору диаметра гофры: узкая труба приведет к большей нагрузке на вентилятор и ухудшит его работу.
3. Для круглых вытяжек нецелесообразно покупать трубу с прямоугольным сечением. Это негативно скажется на эффективности работы системы и потребует установки дополнительных переходников, которые, в свою очередь, также снизят проходимость воздуховода.
4. Алюминиевая гофра – универсальный материал, так как можно не опасаться за перегрев трубы. Ее можно использовать для каналов оттока продуктов сгорания при установке газовых водонагревательных колонок или котлов отопления. При этом сами нагревательные приборы будут работать долго и эффективно.
5. Трубы из стали применяют при обустройстве каминов, печей или других отопительных систем.
6. На покупке трубы не стоит экономить. Чем качественней продукт, тем дольше будет работать вентиляционная система.
7. Неправильная работа отводной трубы из некачественного материала может способствовать попаданию угарного газа в квартиру и повлечь за собой печальные последствия.
8. Длина воздуховода должна быть не более 3 м, а ее изгибы не должны превышать 90°.

Лучше отдать предпочтение гофре из алюминия, потому что она универсальна

Воздуховод для вытяжки: основные критерии успешного выбора

Выбор нужной модели трубы требует индивидуального подхода и тщательного изучения всех особенностей. При этом следует учесть такие основные критерии:

Выбирая воздуховод для вытяжки нужно обратить внимание на материал трубы, ее габариты и качество

• габариты трубы, в частности ее диаметр и протяженность;
• производственный материал в основе гофры;
• качество изделия;
• стоимость.

Чтобы не прогадать с диаметром соединительной трубы, необходимо внимательно изучить инструкцию, которая прилагается к вытяжкам. Для пущей уверенности можно измерить диаметр. Несоответствие рекомендациям может иметь необратимые последствия, когда даже очень дорогая техника не будет функционировать должным образом. Стандартные диаметры труб, устанавливаемые на вытяжки, – 10, 12, 12,5 и 15 см. Иные размеры встречаются намного реже, но все же присутствуют в продаже. Наиболее часто производители вытяжек предусматривают параметры, соответствующие 100 и 120 мм, и именно их указывают в руководстве по установке и эксплуатации оборудования.

Нередко производитель вместе с вентиляционной техникой в комплекте продает и воздуховод. Это идеальный вариант, если длина трубы подойдет к габаритам кухни. В противном случае придется покупать изделие соответствующего размера. Длину желательно замерить до покупки трубы. Для этой цели подойдет обычная рулетка. Замер производят от патрубка вытяжки до входа в вентиляционную шахту, соблюдая строгую траекторию будущего пролегания трубы.

Чтобы не ошибиться с диаметром трубы необходимо изучить инструкцию к вытяжке

Не следует забывать о том, что гофра способна растягиваться и гнуться. У некоторых моделей этот параметр соответствует 180°, что позволяет выбрать оптимальный путь пролегания вентиляционного пути. Стоит также учесть, что монтаж трубы производится уже в растянутом виде.

Качество и материал как критерии выбора гофры: металлическая или пластиковая

Материал, из которого изготовлен вентиляционный ход, имеет очень большое значение. В частности, следует учитывать перечисленные выше преимущества и недостатки металлических и пластиковых изделий. В том числе необходимо помнить о высокой шумопроизводимости изделий из пластика, но также требуется подчеркнуть и их высокие эстетические характеристики, позволяющие установку трубы, когда ее маскировка затруднительна.

Статья по теме:

Наиболее приемлемый вариант – алюминиевая гофра для вытяжки, представляющая собой многослойное изделие из прослоек полиэстера и алюминия. В качестве армирования служит сталь в форме спирали, которая задает нужную степень жесткости и направление трубы. Изделия из алюминия внутри могут быть гладкими или гофрированными. Гладкая поверхность создает повышенный уровень аэродинамики, что делает целесообразной их установку в протяженных трассах с малым количеством изгибов, но такой материал менее гибкий. Труба, гофрированная внутри, менее аэродинамичная, но более гибкая, что позволяет задавать ей самую сложную траекторию.

Пластиковая труба выглядит более презентабельно чем металлическая, но она менее устойчива к воздействиям температуры

Выбирая трубу для вытяжки, нужно обратить внимание на производителя и качество материала. С этой целью стоит поинтересоваться наличием сертификата качества на продукцию и сроком гарантии

Также необходимо визуально изучить покупаемый материал, исключив наличие вмятин и других видимых повреждений. От покупки товара сомнительного вида лучше отказаться и поискать более приемлемый вариант.

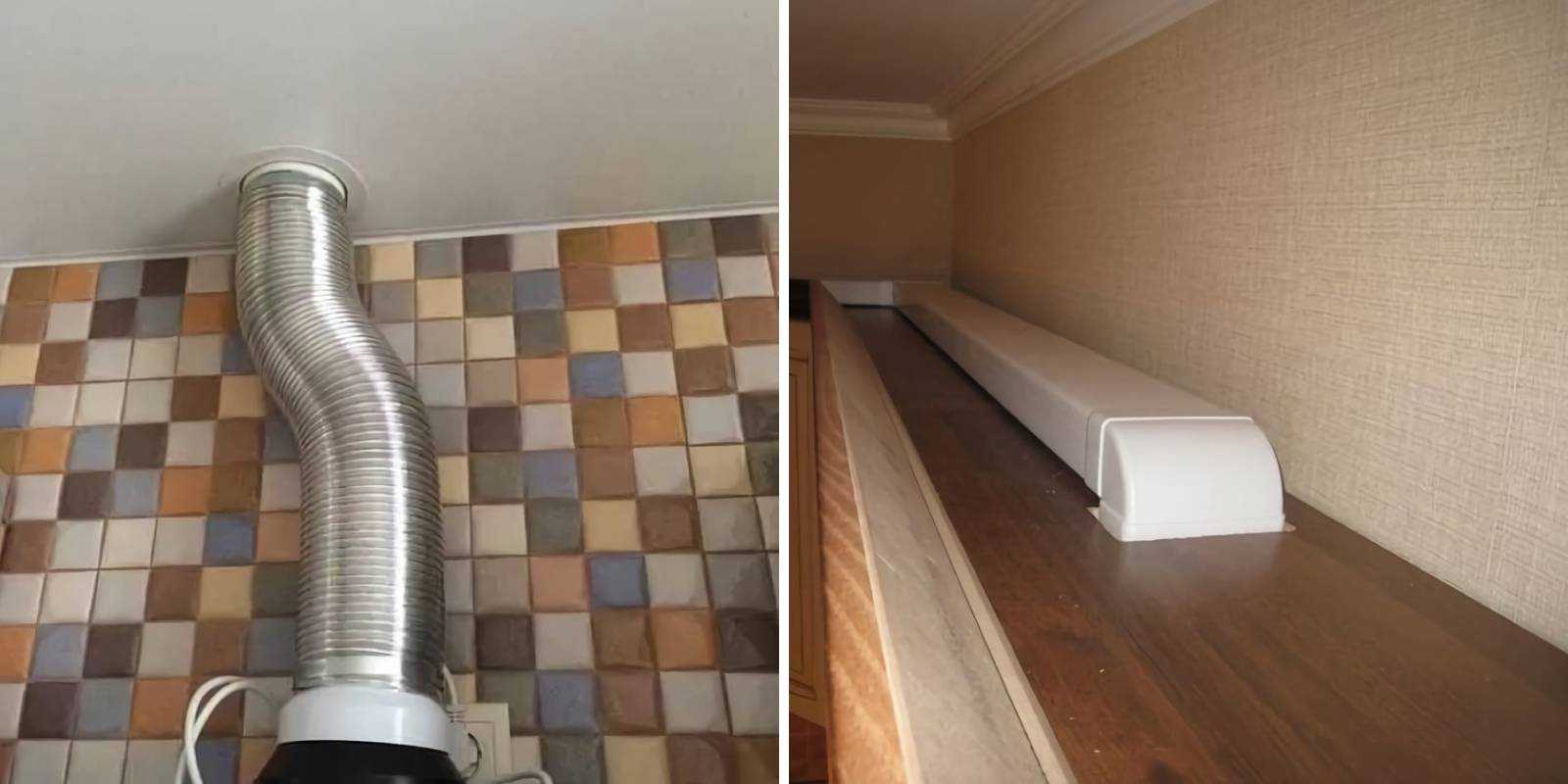

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

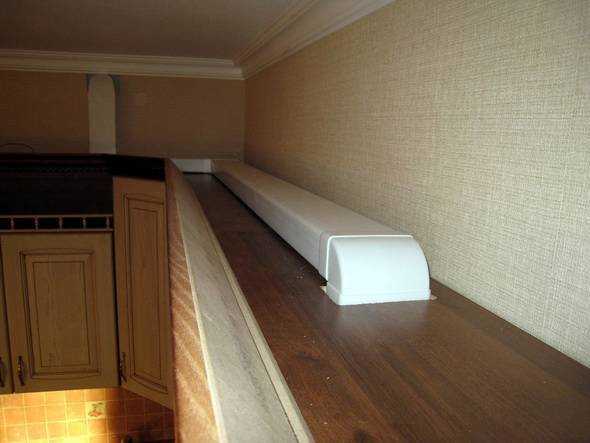

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

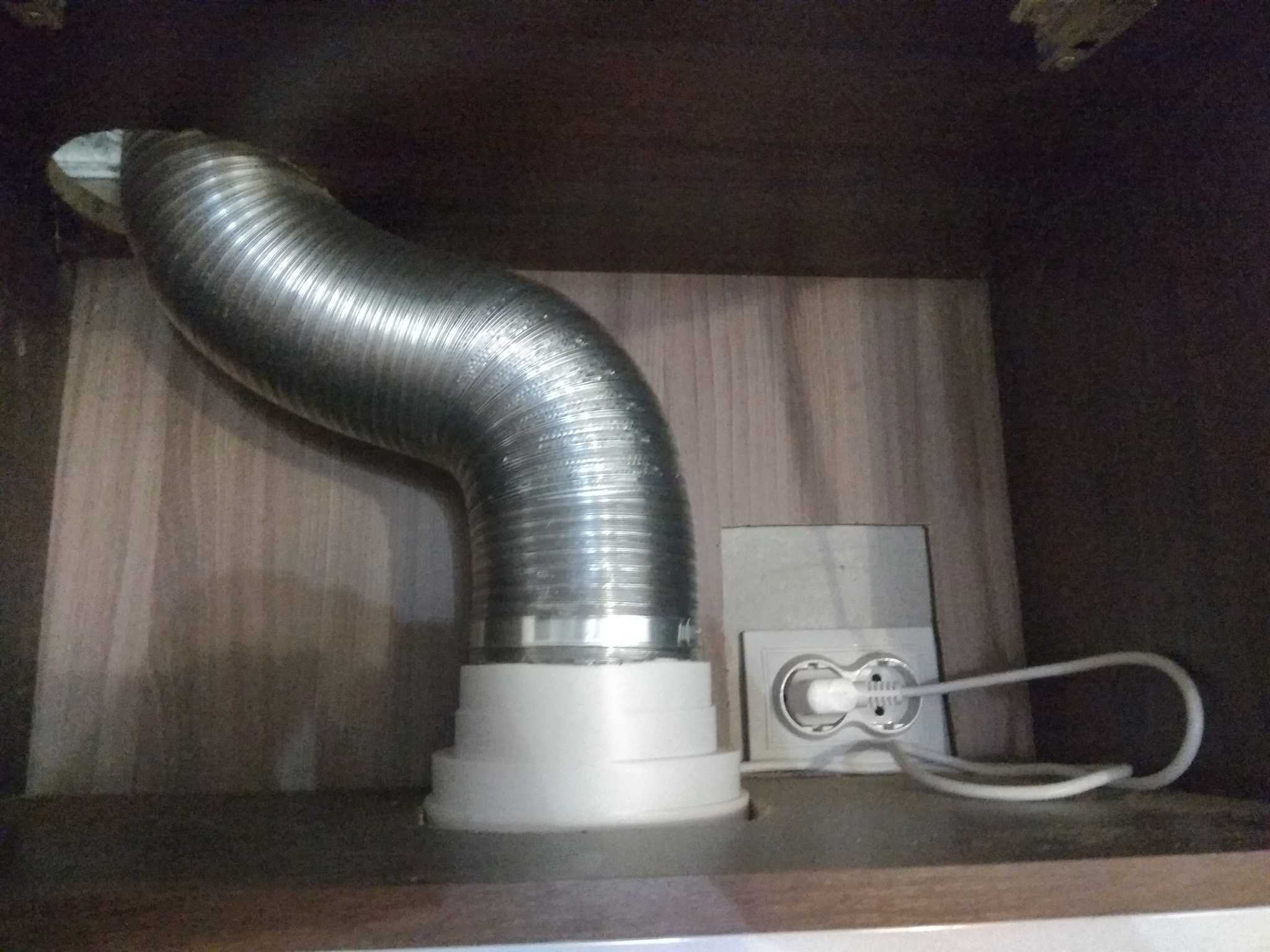

Воздуховод из гофры

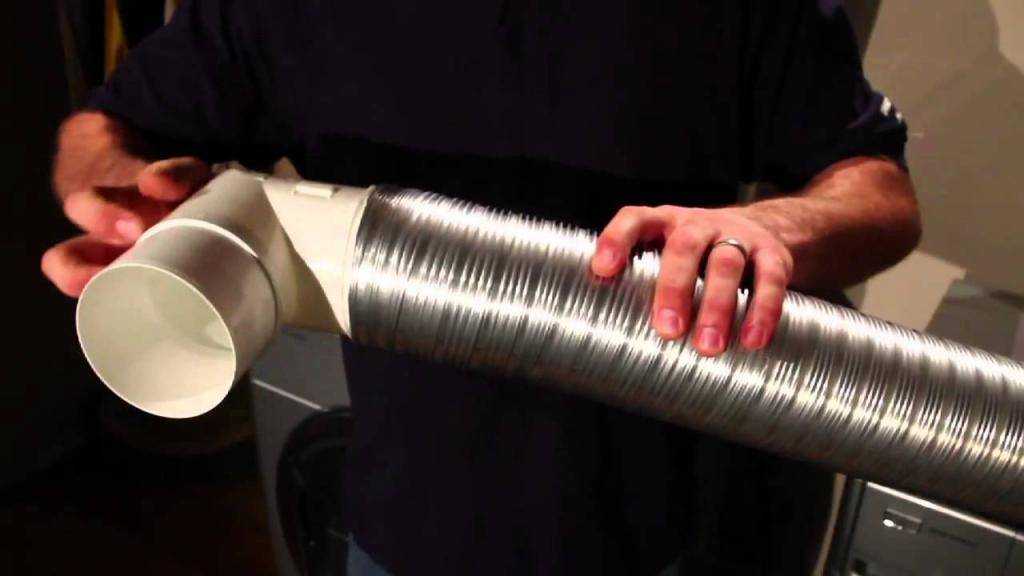

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Классификация и сфера применения

Гофрированная труба присутствует на строительном рынке в различных модификациях. Это могут быть небольшие по диаметру модели различных цветов, изготовленные из пластика. Также можно обнаружить водопропускную гофру из нержавеющей стали, которая считается максимально надежной в использовании. Каждый покупатель может подобрать изделия, ориентируясь на такие параметры:

• материал;
• стоимость;
• размер;
• цвет.

Неопытному домашнему мастеру трудно подобрать сразу такой вариант, который позволит решить возникающие задачи. Гофрированная труба является очень полезным элементом для формирования вытяжного вентиляционного канала. Она способствует более быстрому и легкому выполнению работ по монтажу.

Необходимо разобраться с предназначением этого изделия и основными видами, которые существуют на рынке, чтобы выбрать подходящий вариант. Если поспешить, можно приобрести не тот вариант трубы, который впишется в интерьер гармонично.

Причины востребованности

Гофра весьма популярна и востребована, так как отличается множеством функциональных характеристик. Ее активно используют строители, потому что она:

• обладает хорошей прочностью;
• предполагает большой выбор материалов и размеров;
• служит долго, сохраняя все свои характеристики.

Основными считаются круглая и прямоугольная формы. Первый вариант целесообразно использовать для кухонной вытяжки. Что касается материалов, то чаще всего можно встретить изделия из таких материалов:

• нержавеющей стали;
• алюминия;
• оцинкованной стали;
• на текстильной основе;
• из поливинилхлорида;
• из полиэтилена низкого и высокого давления.

Разновидности материалов

Чтобы монтировать бытовую вентиляцию, целесообразно использовать изделия из нержавеющей стали либо алюминия. Также следует указать, что гофрированные трубы делятся на спирально-навивные и каркасные, в соответствии с методикой их изготовления. Второй тип — алюминиевая гофра для вытяжки — по своему облику напоминает каркас из металла, имеющий на поверхности фольгу или пленку на полимерной основе. Такие объекты причисляются к категории гибких воздуховодов. Они обладают способностью возвращать изначальную форму, не подвергаясь деформации, даже когда гофра была вытянута во всю длину.

Каркасные изделия делают из железных лент. Они гибкие лишь на 50% и способны растягиваться в 2 раза. Однако после этого вернуть им изначальный вид невозможно. Чтобы обеспечить необходимую форму, надо приложить максимум усилий, да и обойтись без дефектов не удастся.

Многие фирмы сегодня предлагают купить у них гибкие гофрированные трубы с теплоизоляцией и без неё. В первом случае есть возможность увеличить сферу применения изделий. Четырехслойные гибкие трубы применяются для прокладывания внутри помещения и за его пределами вентиляционных путей. К тому же дистанция особого значения здесь не имеет.

Что такое гофра?

Гофра состоит из металлических колец, в несколько слоев обтянутых ламинированной фольгой. Звенья прижаты друг к другу, а фольга сложена «гармошкой». Благодаря такой конструкции труба вытягивается и становиться длиннее в несколько раз. Также гофру, установленную на вытяжку, можно легко изогнуть под любым углом, так как у нее нет жесткого каркаса. При желании труба прокладывается даже «змейкой». Благодаря пластичности изделие пользуется успехом при работе в сложных и труднодоступных местах. Гофра подходит в тех случаях, когда монтаж вытяжки выполняется в стесненных условиях.

Виды гофры

Гибкие воздуховоды для вентиляции отличаются по форме и диаметру. Материалы и способ их изготовления тоже различны.

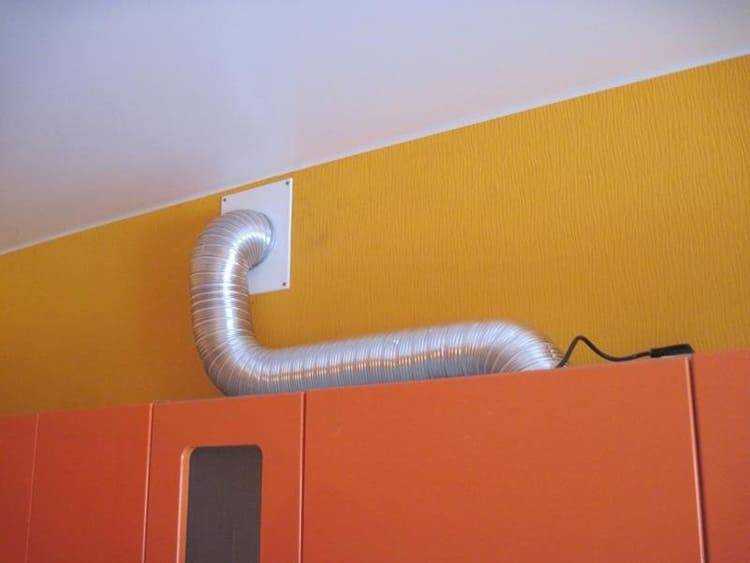

Алюминиевая гофра

Алюминиевые воздуховоды используются для бытовых вытяжек чаще изделий из других материалов.

Они обладают рядом преимуществ:

• гибкость трубы позволяет согнуть ее под любым углом без использования дополнительных деталей и приспособлений, внутренний диаметр при этом не пострадает;
• легкий материал не требует создания сложных удерживающих конструкций;
• алюминиевая гофра не электризуется, ее не нужно заземлять;
• материал не горючий;
• может использоваться в широком температурном диапазоне (от -30 до +250°C) как в помещении, так и на улице;
• обладает стойкостью к воздействию влаги, солнечного света, химических веществ.

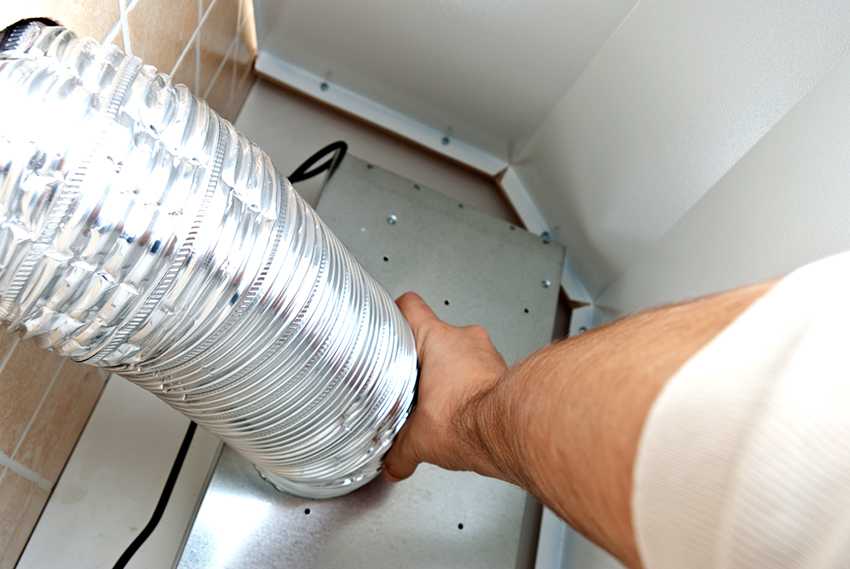

Гофрированные трубы из алюминия отличаются простотой монтажа — для установки не обязательно обладать строительными навыками.

Отрицательные стороны у алюминиевых гофротруб тоже есть:

• мягкость металла может привести к повреждениям в процессе монтажа;
• при демонтаже трубы установить ее обратно, сохранив герметичность, будет сложно;
• растянутую трубу невозможно привести к изначальной длине;
• наличие вибрации, высокий уровень шума;
• неоднозначность внешнего вида — алюминиевая труба будет уместна не в любом интерьере. Возможно, придется скрывать ее за элементами мебели.

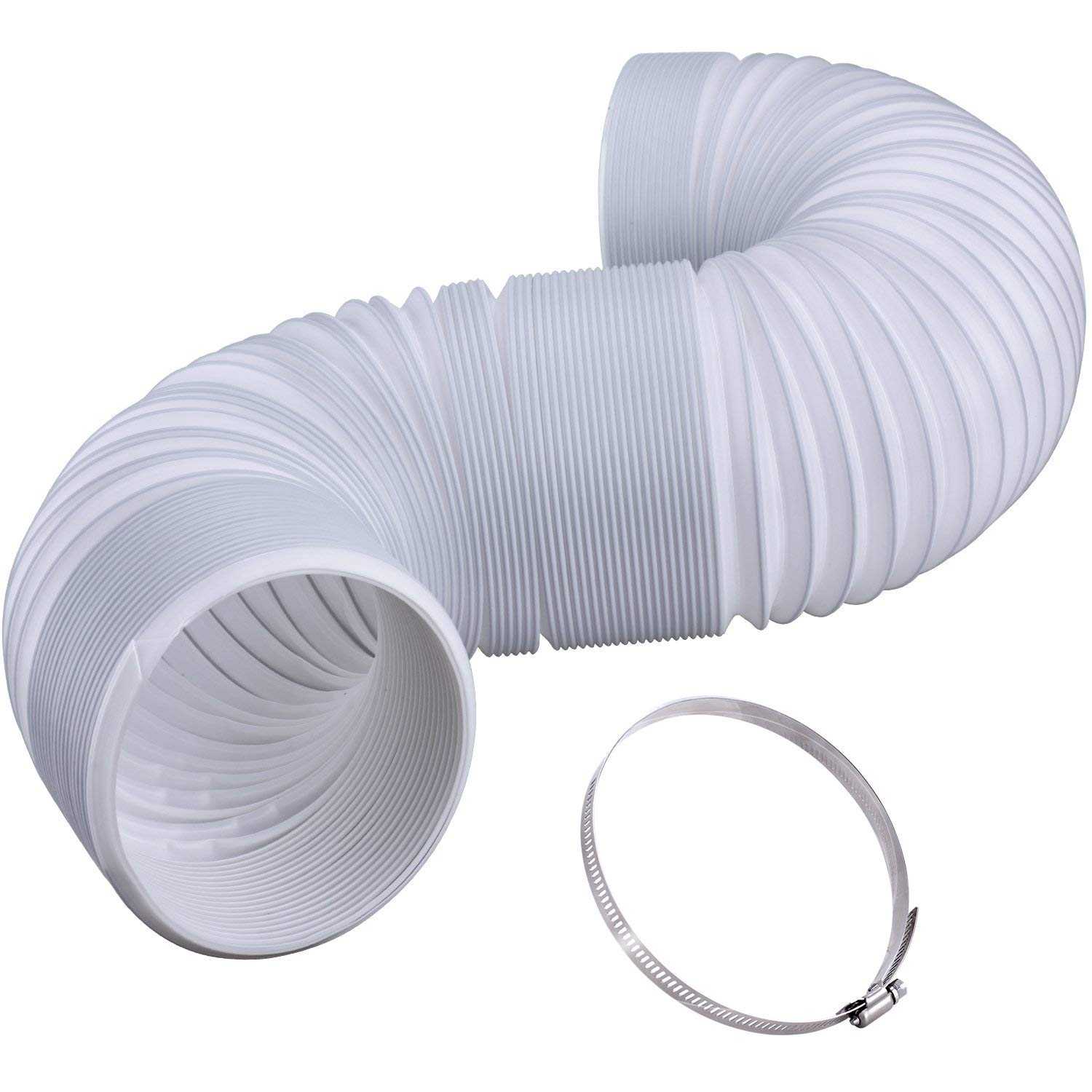

Гофротрубы из пластика

Пластиковые трубы изготавливают из различных полимеров. Наиболее распространены среди них изделия из поливинилхлорида (ПВХ).

ПВХ-трубы легкие, не боятся воды и света. Их легко устанавливать и очищать от загрязнений. Они не окисляются, устойчивы к агрессивной химии. Примерный температурный диапазон использования — от -25 до +95°C. Прослужит пластиковая труба до 50 лет.

Гофры из ПВХ обладают привлекательным внешним видом, их легче вписать в дизайн кухонного помещения.

К минусам относятся:

• хрупкость материала при механических воздействиях;
• горючесть и дымообразование;
• накапливают статическое электричество;
• более шумные, чем изделия из металла;
• при нагревании некоторые трубы выделяют неприятный запах пластмассы.

Кроме ПВХ-труб для бытовых вытяжек используются изделия из полиэтилена низкого давления (ПНД) двух видов:

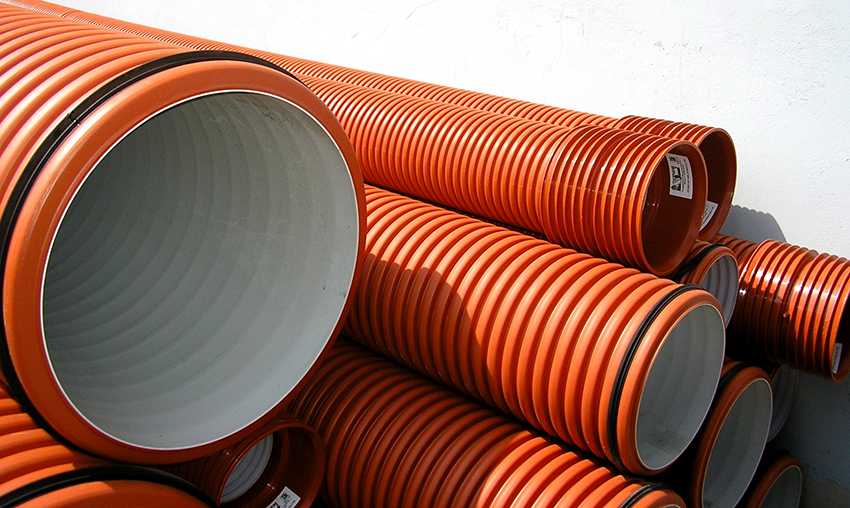

1. Двухслойная ПНД-гофра имеет гофрированную внешнюю поверхность и гладкую внутреннюю. Обеспечивает минимальное сопротивление потоку воздуха.
2. Трехслойная гофрированная труба имеет наружный и внутренний слой из ПНД, между которыми прокладывают металл. Обладает повышенной прочностью по сравнению с другими пластиковыми изделиями.

Полиэтиленовые гофротрубы используют при температуре от -70 до +130°C. Они отличаются низкой теплопроводностью, не электризуются, не гниют.

Оцинкованная сталь для гофрированных труб

Тонкие стальные гофры бывают с цинковым или полимерным покрытием. Оно защищает трубы от коррозии, придает эстетичность внешнему виду.

Высокая прочность железа обуславливает устойчивость труб к механическим повреждениям. Термостойкость стальных изделий достигает 900°C.

Такие трубы более тяжелые и прочные, чем алюминиевые, но случайно помять в процессе установки их тоже возможно. Для оцинкованной гофры потребуются более надежные крепления к потолку и стенам.

Собрать растянутую трубу обратно или использовать повторно при демонтаже не представляется возможным.

Сэндвич-трубы

Многослойные гофрированные изделия полностью решают проблему образования конденсата на воздуховоде в зимний период. Трубы с теплоизоляцией из алюминия или пластика утеплены минеральной ватой, защищенной пленкой из полимера.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Виды и габариты соединителя

Строительный рынок предлагает многообразные модификации вентиляционных ребристых труб с различным диаметром круглого и периметром прямоугольного сечения. У каждой из разновидностей есть свои достоинства и недостатки

Важно правильно подобрать размеры гофры для вытяжки по диаметру вентиляционного канала и местоположению зонтика

Воздуховод для вытяжки на кухне

2.1

Разновидности труб

Конструктивное исполнение гибких воздуховодов бывает каркасным и спирально-навивным. В том и другом случае основой является стальная проволока. Оба вида скелетов обтягиваются фольгой из пищевого алюминия или полимерным материалом.

Их отличие в том, что спиральные металлические гофры для вытяжки растягиваются до трёхкратного размера, но вернуть трубу в исходное положение не получится, а каркасная конструкция после удлинения легко принимает свой первоначальный вид. По материалу покрытия различают изделия:

1. 1. Пластиковые гофры для вытяжки — преимущественно относятся к каркасному направлению. Они герметичны и долговечны, но высоких температур не выдерживают.
2. 2. Утеплённые — между двумя слоями фольги прокладывают минеральную вату. Воздуховоды с таким покрытием также являются каркасными, цена их гораздо выше. Применяются для прокладки вентиляции на чердаках и в неотапливаемых помещениях.
3. 3. Алюминиевая гофра (спирально-навивная конструкция) изготавливается из алюминиевой ленты. Этот вид часто используют для подключения вытяжки на кухне. Единственный недостаток — рифлёная поверхность плохо поддаётся чистке. Но низкая цена (100−150 рублей за метр) позволяет не мыть, а просто заменять загрязнённый участок.

Декоративный короб для вытяжки на кухне: особенности изготовления

2.2

Выбор по размерам

Длина и диаметр гибких труб для присоединения вытяжки к вентиляционному каналу бывают различными и зависят от размеров патрубка на зонтике и расстояния между точками подключения. Стандартными считаются сечения 100, 120 и 150 мм, но встречаются и другие диаметры. Чтобы не промахнуться, лучше заглянуть в инструкцию к вытяжке или снять размер непосредственно с присоединительного патрубка.

Длина рукава определяется заводом-изготовителем и может соответствовать стандартным 1,5, 2,0 и 3,0 метра или продаваться бухтами ёмкостью 20−100 м. При выборе соединителя необходимо учитывать следующие моменты:

1. 1. Брать гибкий воздуховод меньшего диаметра нельзя, т. к. он не обеспечит пропуска необходимого объёма газов, что приведёт к снижению эффективности проветривания. Больший размер ставить можно, но придётся докупить переходник для стыковки рукава с горловиной зонтика.
2. 2. Надо учесть, что монтаж гофры осуществляется в растянутом состоянии, потому и отмерять трубу в магазине следует в таком же виде. На формирование изгибов необходимо припустить 0,5 м на каждые 2 поворота. В идеале воздуховод не должен быть длиннее 3 м, т. к. каждый лишний метр отнимает 5−10% производительности вытяжки.
3. 3. Стоит затребовать у продавца сертификат качества на товар. В покрытии рукава бывают микротрещины, невидимые до начала эксплуатации.

Некоторые плюсы и минусы гофры уже обозначены выше, но можно добавить следующие оценки:

• Трубу легко не только монтировать, но и удлинять посредством соединения хомутами.
• Сжать и растянуть рукав можно без применения каких-либо приспособлений.
• Траектория прокладки может быть любой.
• Углы перехода плавные, что снижает аэродинамическое сопротивление в трубе.

Это интересно: Пластиковые воздуховоды для вентиляции — расчет, подбор и монтаж

Преимущества использования

Воздухоотвод может быть как гофрированным, так и гладким. Несмотря на то, что с точки зрения физики, гладкая поверхность лучше будет способствовать беспрепятственному прохождению воздуха по трубе, чем гофрированная, последняя пользуется более широким применением. Особенно это касается алюминиевых труб. Их неоспоримые преимущества перед другими видами это:

• малый вес;
• гибкость;
• жаропрочность;
• стойкость к коррозии;
• достаточная протяженность;
• устойчивость к агрессивным средам;
• лёгкость монтажа.

Но главное преимущество алюминиевых гофротруб заключается в их способности пролегать в любой траектории без острых сгибов. С их монтажом хозяин может справиться самостоятельно, ведь ему не придётся устанавливать сложную систему фитингов на гофру, чтобы подвести её к отдушине.

У алюминиевых труб есть только одно ограничение: из-за недостаточной жаропрочности их не рекомендуется устанавливать на котлы, печи, в которых сжигается твёрдое топливо. Металл может не выдержать очень высоких температур.

Как установить (закрепить) плоскую кухонную вытяжку?

Плоская, или как ее еще называют, подвесная вытяжка обычно не имеет воздуховода, а снабжена фильтром для очистки воздуха.

Кстати, любую модель вытяжки можно запустить в режиме рециркуляции (очистки воздуха встроенным фильтром) либо в режиме отвода воздуха на улицу, зависит от вашего желания и возможностей.

Следует помнить, что фильтры нужно менять не реже двух раз в год.

Сама установка подвесной вытяжки очень проста. Вытяжное устройство имеет специальное крепление, нужно только перенести на стену отметки, расстояния между которыми будут соответствовать отверстиям на креплении.

Остаётся просверлить стену, забить дюбеля и отвёрткой или шуруповёртом прикрепить навесы. На них закрепляем вытяжное устройство и подсоединяем к сети.

Веские причины для замены трубы

Гофра является недорогим и весьма достойным решением проблемы обустройства вентиляции дома. Если она установлена правильно, то проблем с использованием не возникнет. Главное придерживаться рекомендаций, указанных производителем изделия.

Ухаживать за гофрированным воздуховодом особо не придется. Одно неприятно – пыль из стенок доставать очень неудобно. Со временем, лет через 8-10, внутри трубы образуется довольно толстый налет из частичек жира, гари, пыли. Почистить его не удастся. Единственный выход – поставить новую гофру.

Если соизмерить срок службы длительностью в 10 лет со стоимостью нового вентиляционного канала, то замена совсем не выглядит как проблема.

При замене предстоит сначала демонтировать старую трубу, а затем проводить установку новой

При демонтаже надо совершить все действия, что при монтаже, только в обратном порядке.

Сняв трубу, нужно тщательно очистить стыки, прочистить вентиляционную решетку или и вовсе ее заменить. Затем выполнить все действия по монтажу новой гофры.
