Как проверить напряжение розетке мультиметром

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

постоянное и переменное напряжение;
переменный и постоянный ток;
сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, «прозванивать» провода и кабеля, проверять работоспособность диодов и т.д.

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна — новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, «ценой деления» определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Аналоговый мультитестер часто называют вольтметр или амперметр, потому что большинство этих приборов выполняет измерение не более 2-3 электрических характеристик. Он не имеет дополнительных функций

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая «цену деления» шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Это популярный у электриков измерительный прибор. Ценовая политика зависит от страны производителя, качества исполнения внутренней и внешней части прибора, а также дополнительного функционала

Стандартные мультиметры могут стоить более 5 у.е. Но одно остаётся всегда неизменным — центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Напряжение в розетке — какое оно

В домашних сетях всех объектов на территории России, протекает переменный ток. В отличие от постоянного, направление и величина которого не зависят от времени, его параметры изменяются с частотой 50 Гц (50 колебаний в секунду). Одно из направлений тока условно принято положительным, другое — отрицательным.

Напряжение в розетке — это напряжение переменного тока, который подается через уличные ЛЭП. Если начальный потенциал на подстанциях достигает нескольких тысяч вольт, то пройдя через понижающие трансформаторы, значение уменьшается до номинала 220 В, принятого для большинства сетей.

В некоторых случаях устраивается трехфазная сеть система напряжением 380 В. Это целесообразно, когда на объекте много точек, потребляющих электрический ток, или установлено мощное оборудование. Например, в доме, отапливаемом от электрокотла, с мастерской, обогреваемым бассейном, сауной. Но в этом случае 380 В будет только на входе. А дальше ветки с разным энергопотреблением разделяются по фазам — гараж и баня на одну, жилые комнаты на другую, кухня с постирочной — на третью. Это позволяет оптимально распределить напряжение между точками. Соответственно, в розетках разных помещений будет разный потенциал — 380 или 220 В.

В результате ударов молний, отказа оборудования, электромагнитных помех или при подключении большой нагрузки в сети наблюдаются отклонения, провалы и перенапряжения. Они компенсируются соответствующими устройствами на всем пути прохождения тока, включая срабатывание защиты домашней сети. Тогда внутренняя проводка и бытовая техника не подвергаются воздействию этих разрушающих факторов, а напряжение в розетке остается стабильным.

В Америке, Японии и некоторых европейских странах стандарты тока отличаются от российских. Большинство их электроприборов рассчитано на напряжение 100-127 В и частоту 60 Гц. Изготовители мультиметров, стараясь увеличить реализацию своей продукции, выпускают универсальные устройства, которые можно использовать при различных номинальных значениях тока. Поэтому современные тестеры для измерения характеристик электрических сетей имеют развернутую шкалу.

Цешка как пользоваться

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Как работает отвертка индикатор

Чтобы использовать любое устройство, необходимо разобраться, как же оно работает. Конечно, это в полной мере относится и к отвертке-индикатору. Если вы хотя бы примерно знаете, как он работает, это даст вам возможность легко использовать её, и при этом не допустить никаких ошибок.

Также это даст вам возможность обойтись без мультиметра, который стоит гораздо дороже, да и в использовании значительно сложнее. Сегодня в специализированных магазинах можно увидеть различные индикаторные отвертки. И каждый вид имеет свой принцип действия.

Это интересно: Провод ПВС — технические характеристики, производители, условия эксплуатации

Устройство мультиметра

Обозначение величин измерений мультиметром

Современный мультиметр (тестер) представляет собой сложное электронное устройство. Эти измерительные приборы отличаются принципом работы и способом отображения полученных результатов. При этом их устройство и внешний вид целиком и полностью зависят от производителя, имеющего возможность оснастить мультиметры дополнительными возможностями. Например, имеются тестеры, оборудованные встроенными токопроводящими клещами, которые позволяют измерять электрические параметры цепей не разрывая проводов.

Классификация и принцип действия

Мультиметр со стрелочным индикатором и цифровым экраном

По конструктивному исполнению мультиметры могут быть стационарными и малогабаритными. Кроме того, исходя из схемотехнического решения они могут быть:

аналоговыми;
цифровыми.

Стационарные мультиметры работают, как правило, от сети централизованного электропитания. Они представляют собой высокоточные электронные устройства и используются для прецизионных измерений в лабораторных или производственных условиях. Работают также в составе информационно-измерительных систем и специализированных промышленных комплексов. В малогабаритных (карманных) тестерах для измерения сопротивления используются встроенные аккумуляторы или сменные элементы электропитания.

Аналоговый мультиметр

В аналоговых мультиметрах результат измерения отображается отклонением стрелки на градуированной шкале, а в цифровых – на светодиодном табло или жидкокристаллическом экране. Могут встретиться и оригинальные модели, оснащенные одновременно стрелочным индикатором и цифровым экраном.

Электрическая схема стрелочных мультиметров аналогового типа отличается простотой и представляет собой набор шунтирующих прецизионных резисторов большого и малого номинала. Чтобы с помощью таких тестеров можно было измерять параметры электрических цепей переменного тока, в схему вводят выпрямительные диоды. Это связано с тем, что магнитоэлектрическая система стрелочного микроамперметра работает только на постоянном токе.

Электрические схемы цифровых мультиметров значительно сложнее и содержат в своем составе такие узлы:

операционный усилитель;
аттенюатор;
аналогово-цифровой преобразователь;
высокоточный выпрямитель;
механический или электронный коммутатор.

Блок-схема является базовой для всех цифровых мультиметров и позволяет осуществлять измерение параметров электрических цепей постоянного и переменного тока с высокой точностью.

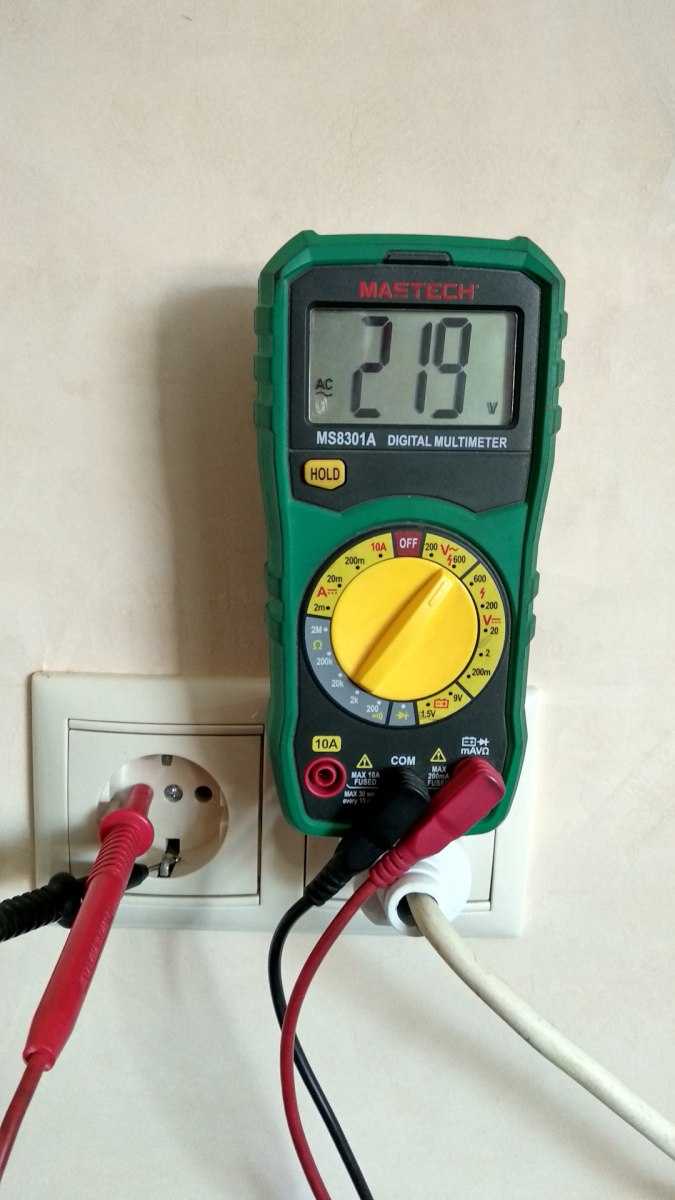

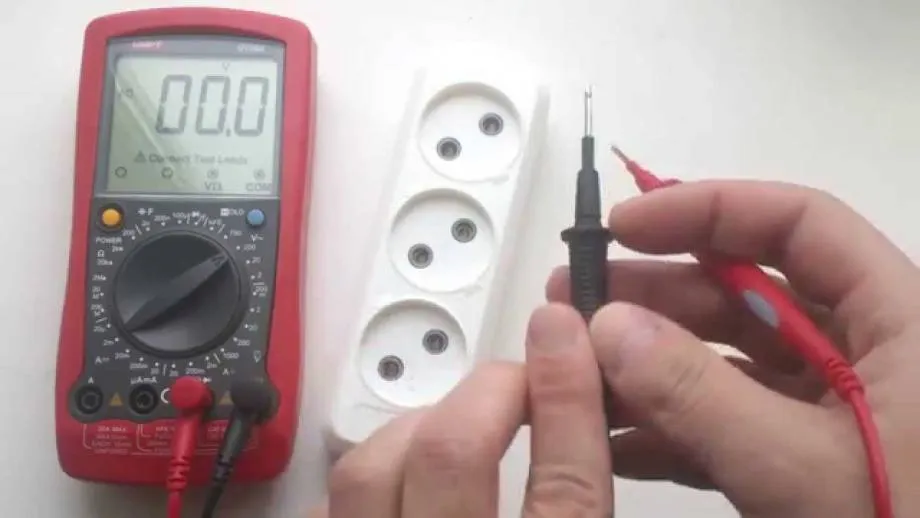

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству

Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера

Выбор режима измерения

Наличие даже незначительных, но регулярных скачков напряжения, способно негативно отражаться на разных бытовых приборах. Значительно пострадать может техника, имеющая электрические моторы.

Недостаток напряжения способствует преждевременному износу моторных приборов, а избыток — выводит из строя микросхемы.

На любом мультиметре, помимо разъёмов для подключения щупов со шнурами, в обязательном порядке присутствует цифровой дисплей или измерительная шкала, а также многопозиционный переключатель, посредством которого требуется выбрать режим работы измерительного прибора.

Основные положения мультиметра:

OFF —выключение измерительного прибора;
АСV — замер напряжения переменного типа;
DСV — замер напряжения постоянного типа;
АСA — замер уровня переменного тока;
DСА — замер уровня постоянного тока;
в„¦ — замер показателей сопротивления;
hFЕ — замер транзисторных параметров.

Для замера параметров напряжения переменного типа, мультиметр переключается в положение, обозначаемое «АСV» или «V~».

Как правило, такое положение предполагает значения 200V и 750V. Измерение уровня напряжения постоянного типа осуществляется при переключении тестера в положения, обозначаемые «DСV» или «V». При измерении уровня сопротивления показатели чувствительности могут колебаться от 200 Om до 2 тыс. килоОм, а замеряя постоянное напряжение нужно ориентироваться на параметры чувствительности в пределах 0,2-1,0 тыс Вольт.

Важно помнить, что процедура замера силы тока предполагает последовательное подключение тестера в цепь, а измерение параметров сопротивления и напряжения выполняется при параллельном подключении.

А если не в розетке.

Обычно все исследования бытовых электросетей, как уже говорилось, ведутся через доступные точки – розетки и выключатели. Но временами возникает необходимость проверить параметры проводки, где либо еще не установлены (демонтированы) розетки, либо по каким-либо причинам это неудобно/невозможно. Хороший пример – новостройки со «строительным ремонтом», где проводка только заведена в квартиру и никаких электрических приборов, кроме счетчика, нет и в помине.

Если необходимо узнать, как мультиметром проверить напряжение в сети 220 В и при этом получить правильные данные, важно помнить:

проще всего проверить данные в тех местах, где планируется установить розетки или они уже сняты – здесь есть два провода, при подключении к которым и выясняется требуемая характеристика;
перепутать щупы – не проблема. При неправильной полярности на дисплее высветится значение напряжения со знаком «-»;
главное правило безопасности – не прикасаться голой кожей к металлическим частям щупов при их контакте с розеткой /проводкой, не соединять находящиеся в таком положении щупы.

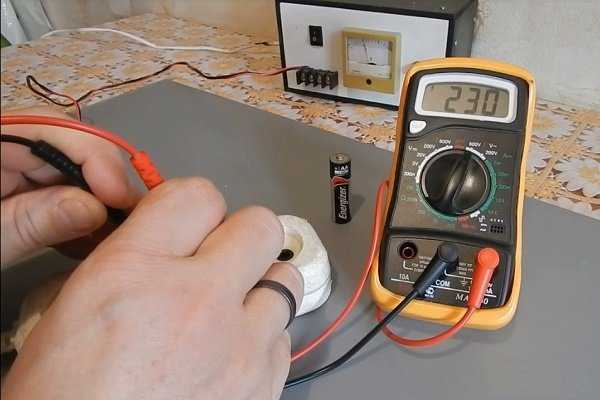

Часто новички также спрашивают, как проверить напряжение аккумулятора (на аккумуляторе) мультиметром

В этом случае порядок действий похожий, но следует принять во внимание:

разные характеристики электросети и аккумулятора – в отличие от бытовой проводки, в аккумуляторе ток постоянный. Следовательно, регулятор прибора выставляется на область с маркировкой DCV (V-);
по сравнению с сетью напряжение аккумулятора намного ниже – 1,5…24 В. Поэтому нет необходимости устанавливать регулятор на максимальную величину измеряемого диапазона;
полярность щупов также не имеет значения, но проще все же присоединить красный (плюсовый) контакт к положительному выходу аккумулятора, а минусовый (черный) – соответственно к отрицательному.

Порядок измерений

Требуется ли проверить напряжение в розетке, сети 220 вольт, или включить мультиметр в режим тестера, чтобы прозвонить оборудование – в каждом типовом случае существуют свой алгоритм действий и следующие особенности:

Сопротивление проводника.

Для замера нужно прикоснуться щупами к краям проводника. При этом здесь нужно учесть 2 нюанса:

Сначала выставляет большее значение чувствительности, а затем опытным путем подбирается нужный интервал. Так как заранее трудно определить сопротивление конкретного проводника.
На итоговый показатель влияют сами щупы – это тоже проводники. Поэтому для получения точного значения, нужно знать, каким сопротивлением они обладают, и затем вычесть его величину из результата.

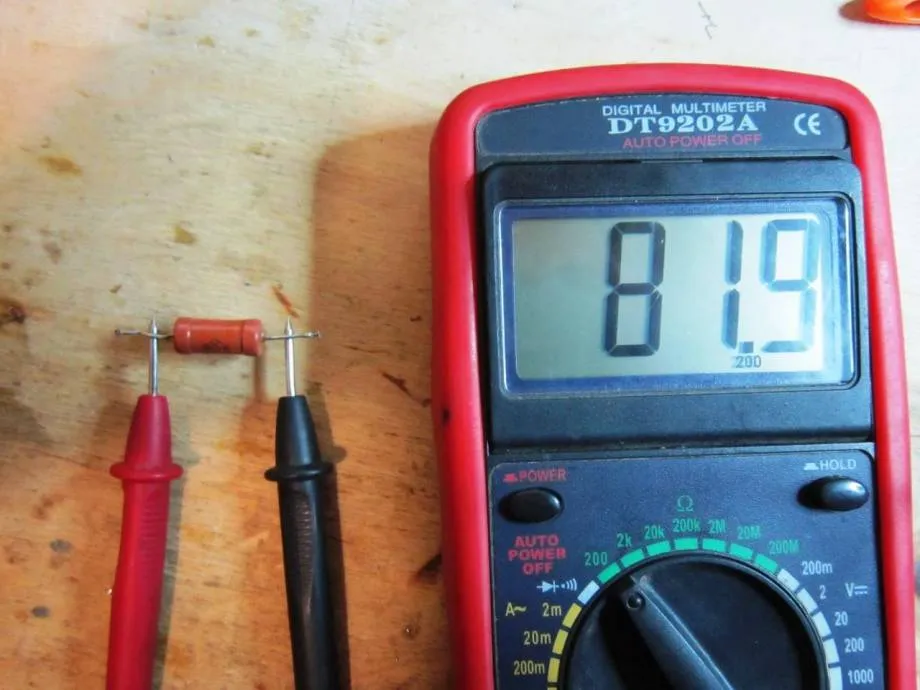

Измерение величины сопротивления с помощью мультиметра

Электричество из прибора проходит через провод и определяет величину изменения разности потенциала и силы электротока. Далее по ним вычисляется и выводится на экран значение параметра.

Напряжение.

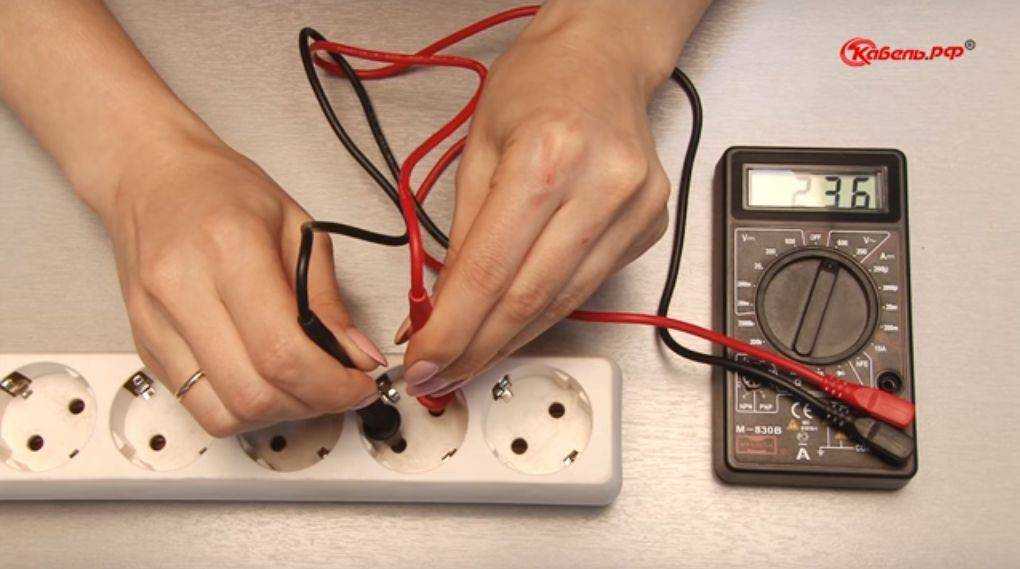

Для того чтобы померить мультиметром напряжение в розетке, подключенной к переменной сети 220 В, нужно выполнить следующий ряд действий:

Провод черного штекера вставляется в разъем COM – минусовой контакт, а также «земля».
Красный проводник подключается к разъему V (или VΩmA).
В секторе ACV необходимо установить значение 750.

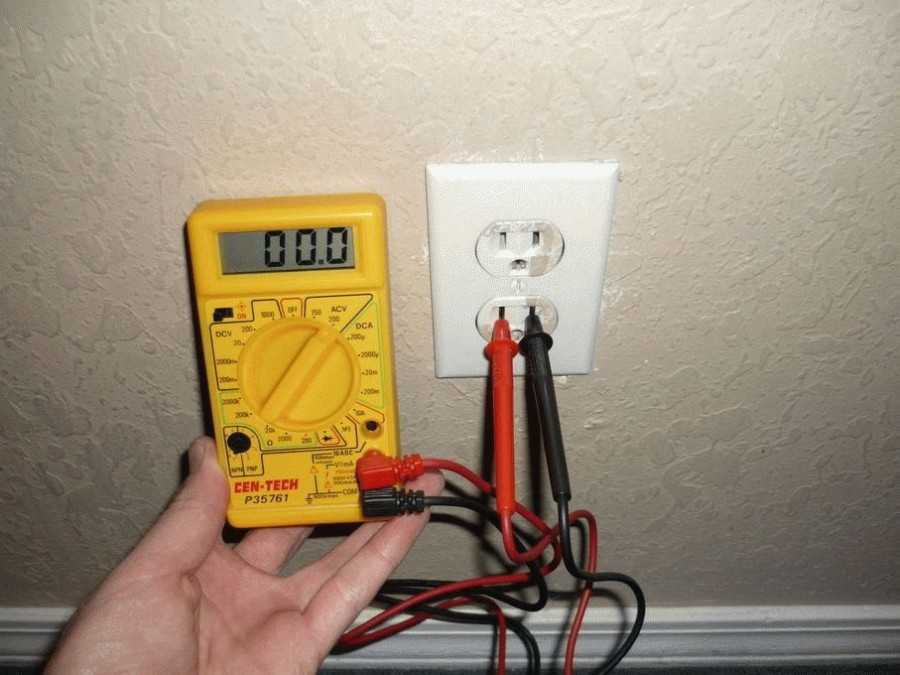

Экран должен показать нулевое значение – готовность прибора к работе.
Далее щупы вставляются в розетку – без какой-либо последовательности.

Если ток есть, экран выдаст значение 220 вольт или около того. Если нет – показания будут «по нулям». Однако учтите также, что в случае отсутствия ноля, но не фазы – результат может быть таким же. Поэтому чтобы избежать удара током, нужно сделать проверку специальным щупом со светодиодом.

Когда требуется измерить постоянный электроток, нужно перевести прибор в режим DCV. При этом при тестировании черный провод должен идти к «-», а красный к «+».

Перед началом замеров мультиметр нужно настроить и подготовить к работе

Сила тока.

Профессиональный мультиметр позволяет выполнить проверку не только напряжения в розетке на 220 В, но также силу переменного тока. На приборе эта функция отображает режимом «А». При этом последовательность измерений не отличается от аналогичных действий при замере напряжения – отличие только в схеме подключения.

Для этого измеритель нужно включить в сеть последовательно и с нагрузкой:

Первый щуп подключается от прибора к 1-му гнезду розетки.
Второй щуп идет к 1-му контакту лампы.
2-ой контакт лампочки подсоединяется ко 2-му гнезду розетки.
Таким образом, цепь замыкается, и экран выдает измеряемое значение.

Совет!

Чтобы не повредить прибор, всегда прикидывайте и выставляйте на шкале соответствующий диапазон измерений, в котором собираетесь определять силу тока.

Как проверить напряжение в розетке мультиметром — видео и фото

Электрическая сеть сегодня является неотъемлемым атрибутом практически любого сооружения и от того, насколько правильна будет реализована ее инсталляция, во многом зависит работоспособность применяемого электрооборудования и всех электрокоммуникаций

Ввиду чего очень важно понимать, каким образом устроена домовая электросистема, и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить розетку мультиметром, дабы удостовериться в ее работоспособности. Давайте обсудим это вместе

Давайте обсудим это вместе

Давайте обсудим это вместе.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его. Напомним, что в предыдущей статье мы рассказывали как подключить диммер своими руками.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос — куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода — черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначение V.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

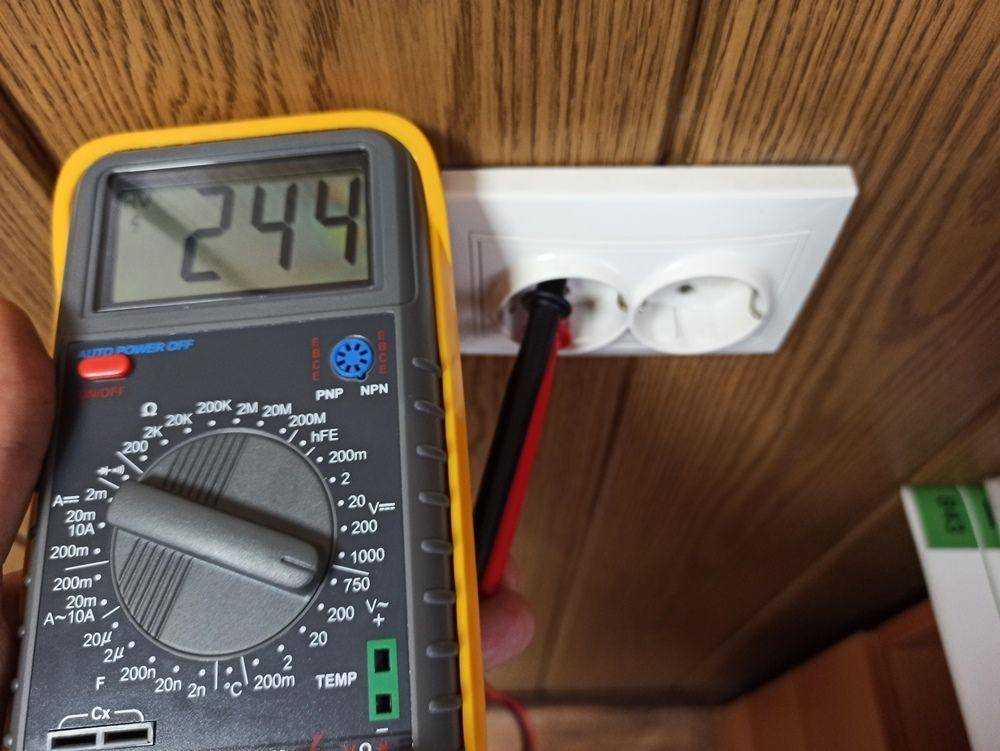

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше — выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт — в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 — это нормально. Для того, чтобы процесс диагностики электрооборудования не вызывал существенных трудностей в процессе выполнения работ желательно придерживаться следующих рекомендаций: производить работы только при наличии соответствующего опыта, использовать проверенные электроприборы и применять индивидуальные средства защиты.

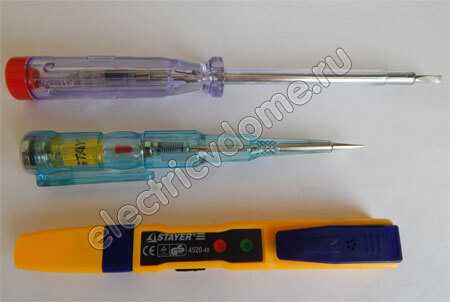

Отвертка индикатор напряжения для дома

Сразу стоит сказать, что отвертка-индикатор это очень важный инструмент, который наравне с плоскогубцами и молотком, должен быть в любом доме и квартире.

Практически каждому человеку приходилось попадать в такую неприятную ситуацию – неожиданно в квартире гаснет свет. Что же случилось? Почему это произошло? Большинство людей сразу же задается вопросом: «Свет выключили только у меня или же повсюду?» Что ж, если под рукой есть индикаторная отвертка, найти ответ на этот вопрос можно очень быстро. Более того, имея минимальный набор навыков, в некоторых случаях можно даже самостоятельно устранить неисправность.

Например, если в выключателе или розетке просто был потерян контакт, исправить поломку можно очень быстро – достаточно лишь отыскать проблемное место. Но как это сделать? Использовать специальные, громоздкие, сложные и довольно дорогие приборы? Нет, если под рукой имеется отвертка индикатор. Причем, если вы используете её, то вам не придется разбирать стену, чтобы добраться до проводки.

Серьезный плюс заключается в том, что никого не нужно учить, как пользоваться отверткой индикатором – он максимально прост в использовании. И при этом он позволяет моментально определить отсутствие или наличие напряжение на включателе или в розетке.

В данной статье рассмотрим, что такое отвертка индикатор их основные разновидности и конструкцию, а также как пользоваться отверткой индикатором.

Определение неисправности розетки с помощью мультиметра – замеры параметров и прозвонка питающих линий

В первую очередь я советую провести комплекс несложных замеров – наличия напряжения, фазы, нуля или заземления. Это сильно упростит процесс диагностики.

Если же по какой-то причине не имеете возможности или не хотите этого делать – сразу переходите к следующему пункту – прозвонке.

Замеры напряжения

— Если мультиметр показывает около 230 Вольт, значит электророзетка исправна. Стоит проверить электрооборудование, которое вы к ней подключали, возможно оно не работает и механизм здесь не при чем. Также нередко контакты разъема могут плохо прилегать к штырям электрической вилки, из-за деформации, окисления или загрязнения.

Здесь достаточно почистить контакты и поджать их. Чтобы всё снова правильно функционировало.

— Если же напряжения нет – переходим к следующему этапу

Определение фазы, нуля и заземления в розетке

Здесь основных варианта, почему может не работать, обычно три:

1. Нет фазы

2. Нет защитного нуля

3. Нет фазы и нуля

Отсутствие защитного нуля – заземления, напрямую на работоспособность не виляет – это лишь элемент безопасности

Но так как оно очень важно, я всегда советую его также проверять. Отсутствие заземления можно заметить лишь по косвенным признакам, вы долгое время не знать, что его нет

Но вы должны помнить, что именно оно может однажды спасти жизнь Вам и вашим близким.

Если в ходе диагностики, вы точно определили какая из линий неисправна, вам будет значительно проще не следующем этапе.

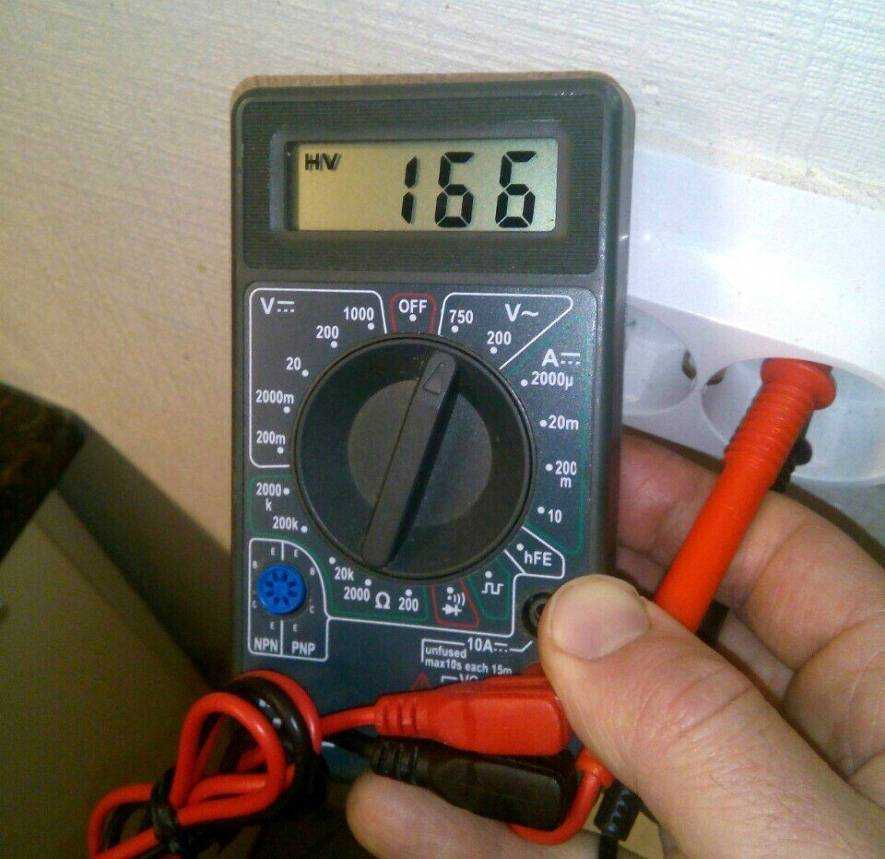

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром
