Как сделать простой металлоискатель своими руками

Монтаж дополнительных элементов

Для проведения настроек аппарата необходимы две разные по мощности модели потенциометра. Один на 100 кОм, а второй только на 10 к Ом. Во время эксплуатирования металлоискателя часто могут возникать помехи. Во избежание такого результата используется экранированный провод для соединения катушки и схемы. Но нужно понимать, что полностью избавиться от помех не выйдет. В качестве источника питания аппарата берётся батарея минимум 12 В.

Увеличить устойчивость электросхемы можно с помощью дополнительного использования стабилизатора напряжения типа L7812.

После того как все электронные элементы готовы, следует приступать к сборке каркаса для металлоискателя. Но тут необходимо дать лишь общие рекомендации, так как каждый будет собирать его из подручных средств.

Новичкам можно посоветовать:

• Приобрести 5 метров трубы из ПВХ (которые используют в водопроводе) для создания штанги, а также перемычки. Сверху трубы устанавливается специальная подставка для руки. Она позволяет более комфортно себя чувствовать при работе. Для размещения платы нужно найти любую коробку соответствующих размеров.
• Питание аппарата можно сделать из обычного аккумулятора из шуруповёрта. Плюсы использования такой батареи в её маленькой ёмкости.
• При создании корпуса конструкции нужно учесть, что лишних металлических элементов быть не должно. Они могут негативно влиять на электромагнитное поле металлоискателя.

Чем обрабатывать микарту для ножа

Обрабатывать микарту для ножа следует напильником и шлифовальной бумагой, а после сборки изделия – на войлочном круге. Брусок материала превращают в черенок или накладки, используя лобзик. Чтобы готовая рукоять не лохматилась, можно сделать на выбор следующее:

• Заполировать ее мелкозернистой наждачной бумагой (1000 единиц или 2000). Поверхность будет гладкой и блестящей, но не чересчур. Нож с такой рукоятью надежнее удерживается.
• Выполнить предыдущее действие и в дополнение покрыть поверхность рукояти разогретой эпоксидкой. После просушивания деталь будет более гладкой, прочной, цвет сохранится.
• Заполировать наждачкой и покрыть составом Danish Oil. Он предназначен для дерева, но некоторые виды микарты поддаются его влиянию. Масло наносят на рукоять, через 6 часов тщательно вытирают салфеткой.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).

Детали для сборки металлоискателя

Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:

1. Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
2. Проволока и изолента.
3. Наушники (подходят к плееру).
4. Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и НЭ
6. Конденсатор керамический — 1 нФ.
7. 2 пленочных конденсатора — 100 нФ.
8. Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
9. Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

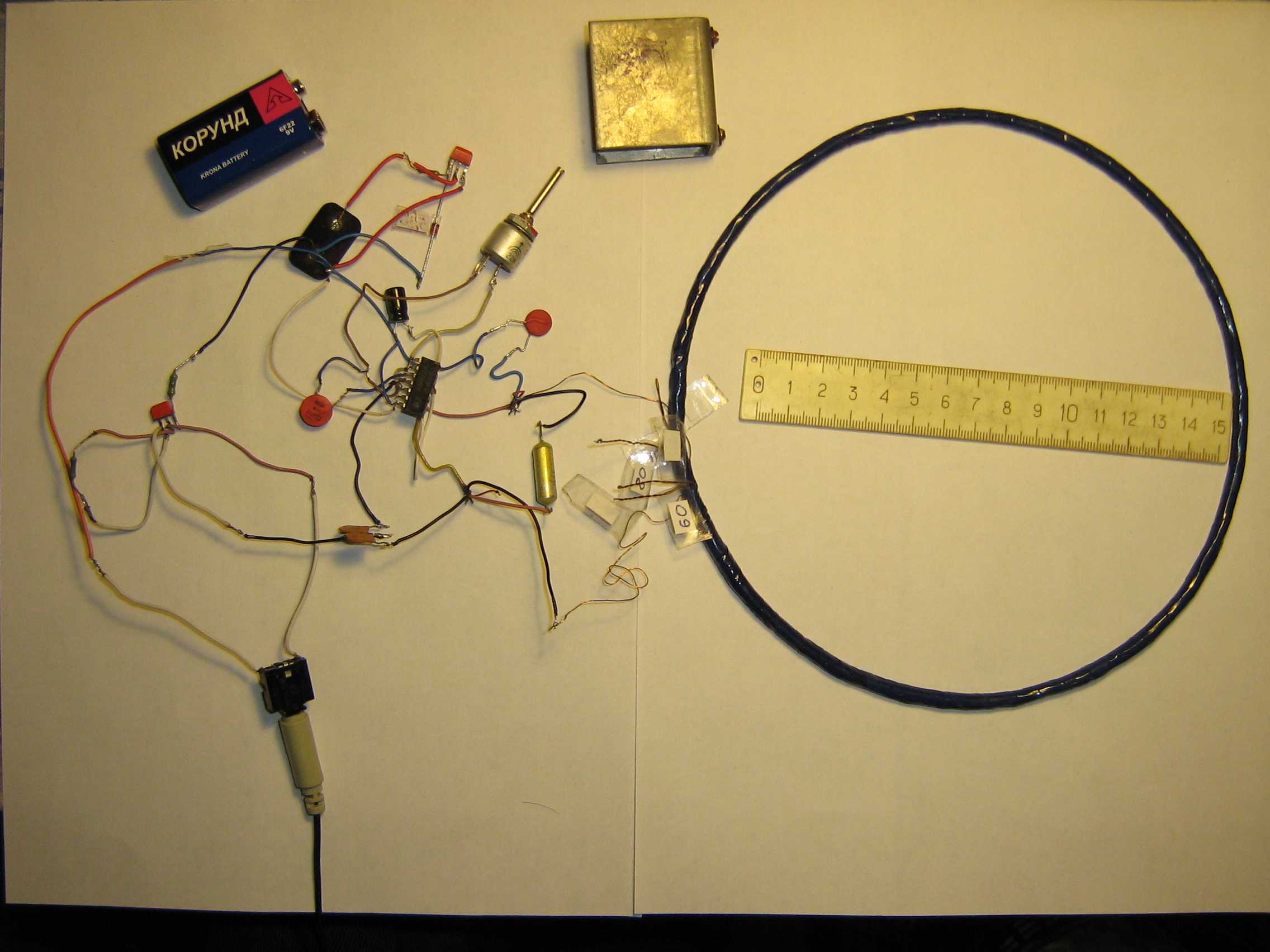

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.

Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

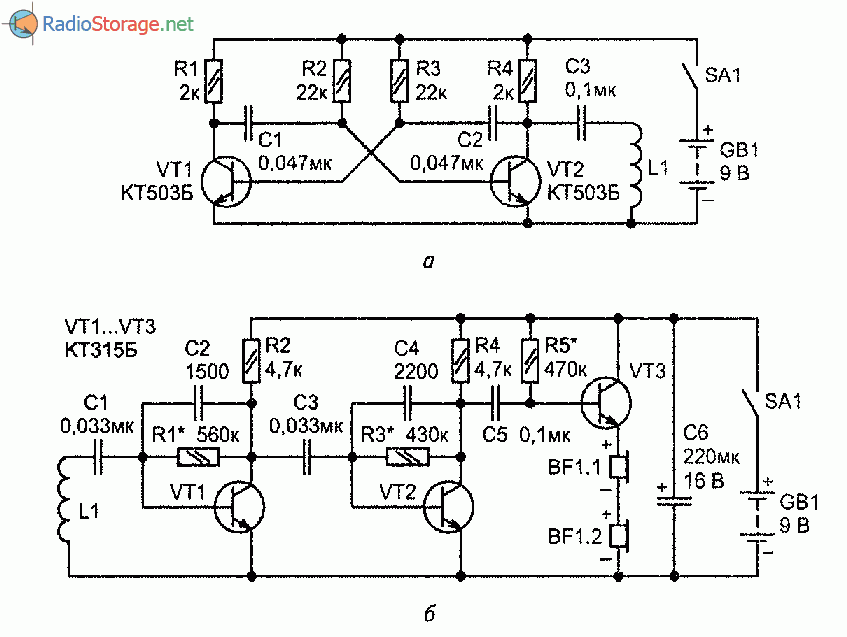

Как собрать металлоискатель без использования микросхем

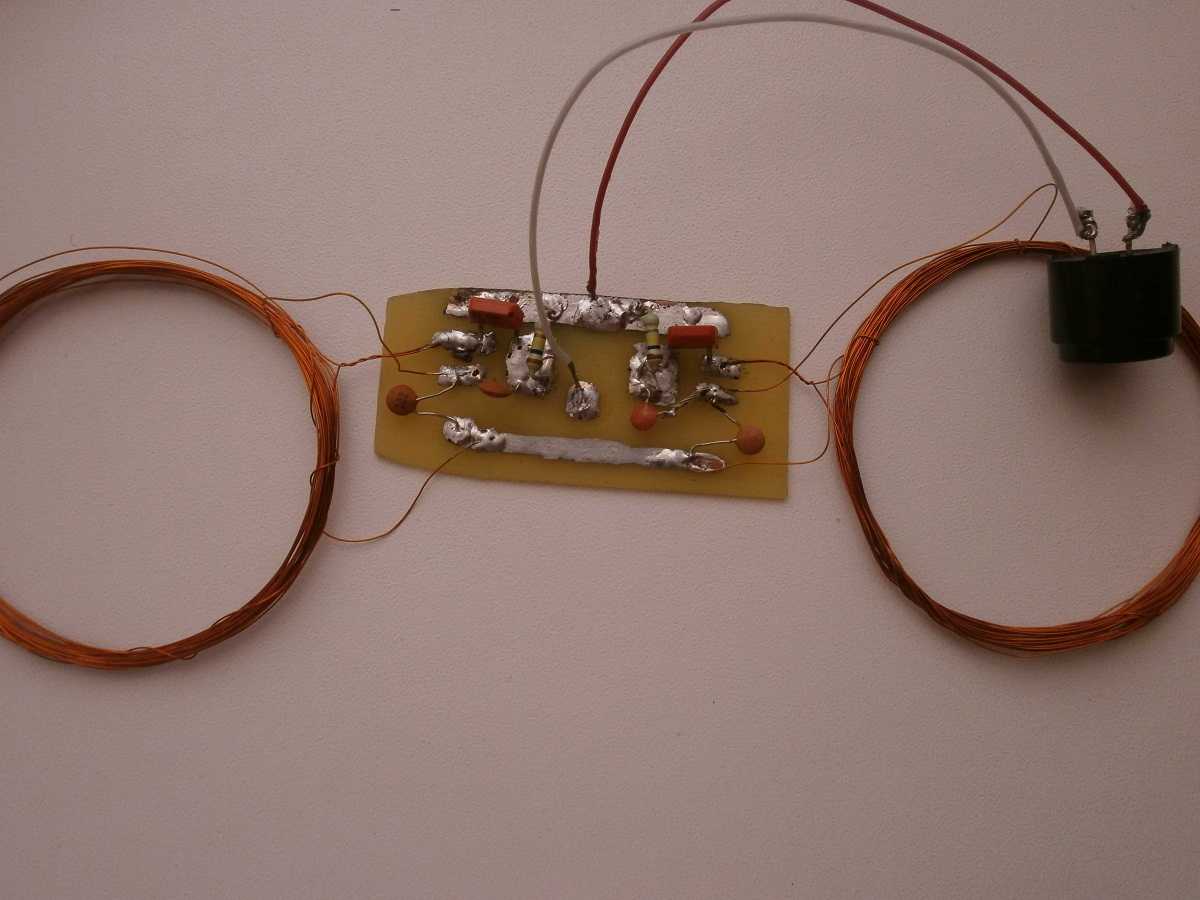

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

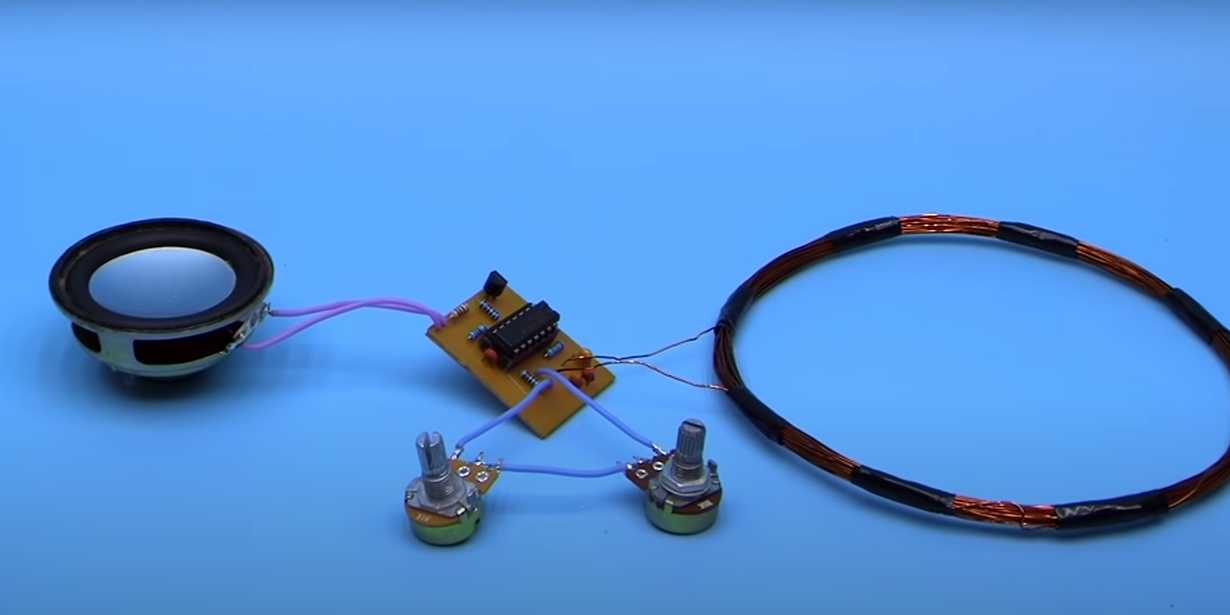

Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.

Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание акции
	Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку.
	Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах.
	Подключите схему к устройству и проверьте его работу.

Катушка из витой пары за 5 минут

Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание акции
	Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны.
	Зачистите обмотку и освободите провода для подключения.
	Соединяем жилки по схеме.
	Для лучшей фиксации приварите их паяльником.
	Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм.

Один из простых металлоискателей с дискриминатором «Megatron»

Вот краткие характеристики устройстваПо принципу работы металлоискатель относится и импульсно-балансному. Рабочая частота составляет 8-15 кГц.

Что касается режима дискриминации, тот тут используется двух тональная озвучка. При обнаружении железа устройство подает низкий сигнал, а если попадется цветной металл, тон будет высоким.

Питается аппарат от источника в 9-12В.

Также присутствует возможность регулировки чувствительности и есть ручная отстройка от грунта.

Ну а теперь о главном, о глубине обнаружения металлоискателя. Прибор способен обнаруживать монеты диаметром 25 мм на расстоянии в 35 см по воздуху. Золотое кольцо можно поймать на расстоянии 30 см. Каску прибор обнаруживает на расстоянии порядка 1-го метра. Максимальная глубина обнаружения составляет 150 см. Что касается потребления, то без звука это порядка 35 мА.

Материалы и инструменты для сборки: – минидрель (у автора самодельная из моторчика);– провод для наматывания катушки;– четырех жильный экранированный кабель;– паяльник с припоем;– материалы для изготовления корпуса;– печатная плата;– все необходимые радиодетали и их номиналы можно увидеть на фото схемы.

Процесс изготовления металлоискателя:

Шаг первый. Изготовление платыПлата изготавливается методом травления. Далее можно сверлить отверстия, их диаметр составляет 0.8 мм. Для этих целей автор использует маленький моторчик с установленным сверлом.

Шаг второй. Сборка платыСборку нужно начинать с впаивания перемычек. После этого можно устанавливать панели под микросхемы и прочие впаивать прочие элементы

Очень важно иметь для качественной сборки тестер, который может замерить емкость конденсаторов. Поскольку в приборе используется два одинаковых канала усиления, то усиление по ним должно быть как можно ближе к одному значению, то есть быть одинаковым. На обоих каналах одного каскада должны быть одинаковые показания при измерении тестером

На обоих каналах одного каскада должны быть одинаковые показания при измерении тестером.

Как выглядит уже собранная схема, можно увидеть на фото. Автор не стал устанавливать узел, определяющий степень разрядки аккумулятора.

После сборки плату нужно проверить тестером. Нужно подключить к ней питание и проверить все стратегически важные входы и выходы. Везде питание должно быть точно таким, как на схеме.

Шаг третий. Собираем катушкуДатчик DD собирается по тому же принципу, что и для всех подобных балансников. Передающая катушка обозначается буквами TX, а приемная RX. Всего нужно сделать 30 витков проводом, сложенным вдвое. Провод используется эмалированный, диаметром 0.4 мм. И приемная, и передающая катушка формируются двойными проводами, в итоге на выходе должно получиться четыре провода. Далее тестером нужно определить плечи обмоток и соединить начало одного плеча с концом другого, в итоге образуется средний вывод катушки.

Для фиксирования катушки после наматывания нужно хорошо обмотать нитками и затем пропитать лаком. После того как лак засохнет, катушки обматываются изолентой.

Впоследствии сверху делается экран из фольги, между началом и концом нужно сделать зазор порядка 1 мм, чтобы избежать короткозамкнутого витка.

Средний вывод ТХ необходимо подключить к земле платы, иначе не запустится генератор. Что касается среднего выхода RX, то он нужен для настройки по частоте. После настройки резонанса его нужно заизолировать и приемная катушка превращается в обычную, то есть без вывода. Что касается приемной катушки, то ее подключают вместо передающей и настраивают на 100-150 Гц ниже, чем предающая. Каждую катушку нужно настраивать отдельно, при настройке возле катушки не должно быть никаких металлических предметов.

Чтобы свести баланс, катушки сдвигают, как можно увидеть на фото. Баланс должен находиться в пределах 20-30 мв, но не более 100 мв.

Рабочие частоты прибора находятся в пределе от 7 кГц, до 20 кГц. Чем ниже будет частота, тем глубже будет брать прибор, но при низкой частоте дискриминация становится хуже. И наоборот, чем выше частота, тем лучше дискриминация, но при этом меньше глубина обнаружения. Золотой серединой можно считать частоту 10-14 кГц.

Для подключения катушки используется четырех жильный экранированный провод. экран подключается к корпусу, два провода идут идут на передающую катушку и два на приемную.

Ну а в заключении останется лишь настроить прибор. При положении ручки дискриминатора на минимуме, прибор должен видеть все цветные металлы. Далее при накручивании дискриминатора должны вырезаться все металлы по порядку до меди, но медь вырезаться не должна. Если прибор работает именно так, как описано, значит, он собран верно.

Принцип действия металлоискателя

Металлоискатель (далее по тексту МИ), называемый также металлодетектором, представляет собой электронный прибор, формирующий направленное электромагнитное поле (первичный сигнал) и улавливающий его изменения при контакте поля с металлическими предметами. В процессе распространения электромагнитных волн в неоднородной физической среде они взаимодействуют с металлами, создавая на их поверхности вихревые токи, генерирующие собственные электромагнитные поля. Приемная аппаратура МИ фиксирует эти поля (вторичный сигнал) и информирует поисковика об обнаруженной находке звуковым или визуальным способом.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа. Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

Иногда кладоискателям везёт, они находят весьма интересные вещицы

• Электронные приборы, с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Монитор глубинного детектора Jeohunter 3D показывает то, что у вас под ногами в режиме реального времени Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Металлоискатель в метро. Наверное, вы не раз проходили через такой детектор, предварительно опустошив все карманы

Детали самодельного металлоискателя:

• Микросхемы; К176ЛА7, К176ЛА9
• Кварцевый резонатор; 1 МГц
• Варикап; Д901Е
• Резисторы; 150к-3шт., 30к-1шт.
• Резистор переменного сопротивления; 10к-1шт.
• Конденсатор электролитический;50Мкф/15 вольт
• Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко ( например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я  оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень  биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

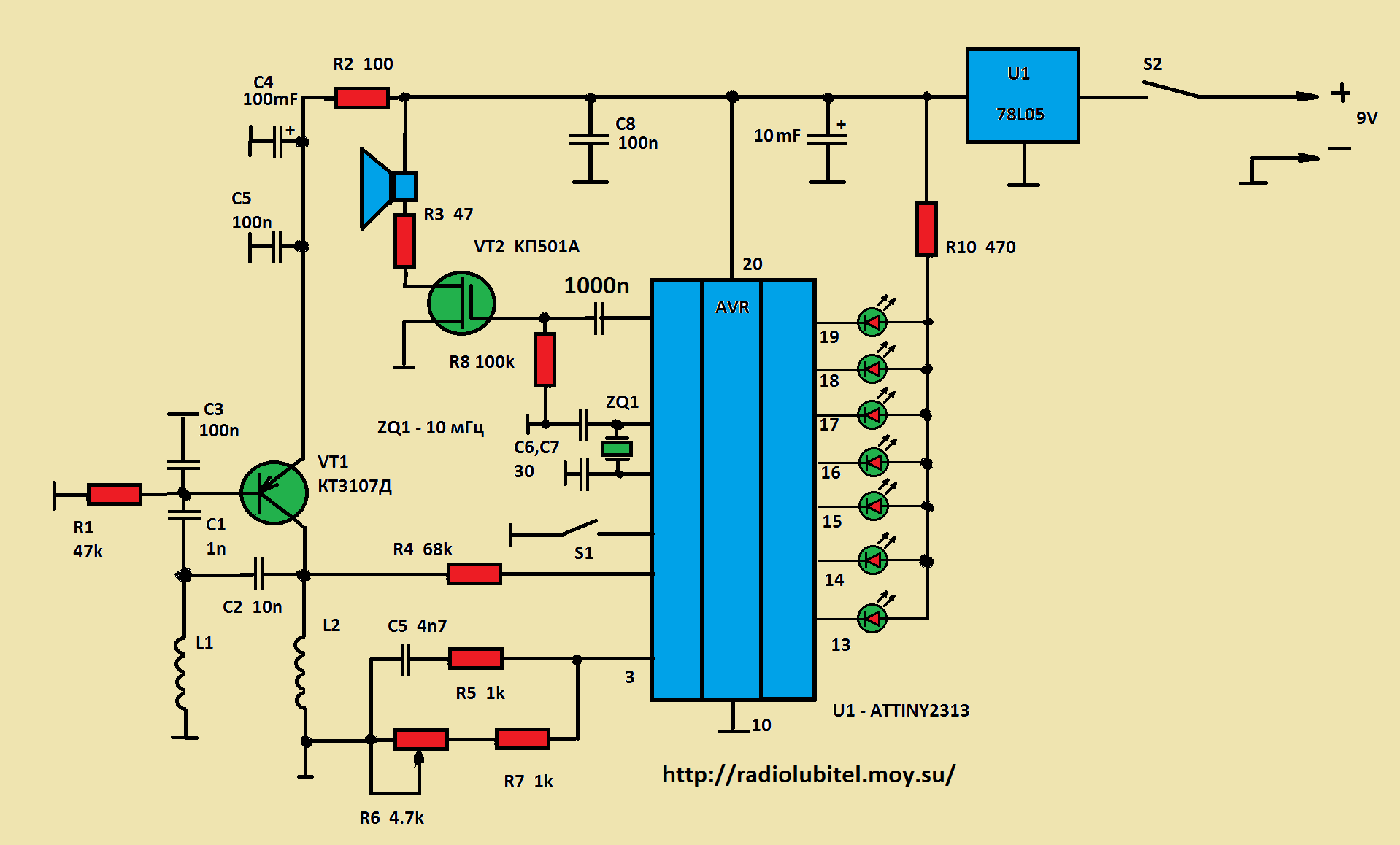

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Собираем металлоискатель дома — совет от мастера №3

Мой интерес поиска металла в земле появился сравнительно недавно, когда на рынке товаров появился металлоискатель. Что же из себя он представляет? Прибор, который работает по принципу передача — прием. Включил, проводишь катушкой и вот — писк, значит предмет найден!

Люди были готовы копать каждый сантиметр земли вглубь, чтобы найти тайну, клад, металл, монеты. Чтобы глубина обнаружения была хорошая покупали дорогие товары от 10 тысяч и выше рублей.

Да вариант хороший купил и пользуйся. Но есть и другой вариант собрать его. Практически у всех нас есть гараж, погреб, сарай, мастерская, где лежат вещи из которых, если есть желание, собирается металлоискатель.

Нам остается произвести заказ через интернет или сходить в специализированный магазин и приобрести радиодетали, а также нам понадобится различный инструмент.

Также нам может понадобится мини дрель, принтер, копирка, если принтер отсутствует.  В идеале нам поможет фрезерный самодельный станок с ЧПУ и программа схем печатных плат и разводка. Оставляю ссылку на данное видео. Он облегчает работу и уменьшает время выполнения.

Если изделие делается при помощи принтера нам понадобиться программа и готовая схема в ней под металлоискатель находим Спринт лаут  в поисковой системе и устанавливаем ее. Отрываем и прикладываем файл с готовой схемой переносим рисунок на середину и нажимаем на печать.

Бумага нам нужна из журналов так как она идеальна, но можно и простую Снегурочку. Затем производим зачистку и обезжиривание текстолита, чтобы разводка как можно лучше отпечаталась.

Берем рисунок, который на бумаге, и прикладываем его к текстолиту плотно обжимаем и проглаживаем при помощи утюга 4-5 минут. Помещаем под воду и убираем лишнюю бумагу у нас должен отразиться рисунок схемы, затем сверлим и доводим дорожки лаком до идеала.

После, приступаем к травлению используя хлорное железо, работаем с ним в перчатках оно въедается в кожу и ее не возможно будет смыть. Так и в остальные материалы такие как обои, дерево, одежда.

Банка хлорного железа — 900 грамм

Нам понадобиться вся банка, то есть 900 г на ней написано. Затем 1:3 разводим ее водой в одной таре, наливаем из-под крана горячую воду в другую тару можно подогреть до 50-75С. Помещаем тару с раствором в теплую воду, а в раствор кладем текстолит с медным покрытием вниз и процесс пошел. Время травления зависит от свежести хлорного железа и составляет 20-45 минут. Достаём ее, сушим, проходим наждачной бумагой.

А бывает и такой момент, что нет принтера и станка, и сверла. Работа будет долгой и нервной. Просим знакомого или платим нам распечатают разводку.

Дальше приступаем к луде, но это на ваш выбор.  После начинаем паять и собирать изделие. Начиная с мелких радиодеталей.

Давайте рассмотрим один из популярных, самодельных металлоискателей Пират. Он вам обойдётся всего в три тысячи рублей.

Радио 5 номер 2004 год

В свое время в радио кружке я собирал металлоискатель из журнала радио за 2004 год 5 номер — вот эта статья. Но у меня был опытный наставник с 35 летним опытом стажа работы по сборке радиотехники и разводку делали с помощью копирки да весь прибор я собирал при постоянном контроле его глаз. Небольшой обзор в виде скриншотов.

Давайте вернемся к нашему прибору пират и посмотрим весь процесс сбора. Готовая печатная плата выглядит так.

плата для сборки металлоискателя Pirat

Список деталей для сборки металлоискателя Пират

Далее приступаем к работе начиная вставлять резисторы, диоды и перемычку. Весь список радиодеталей приведён на картинке выше.

Далее будем паять оставшиеся детали конденсаторы и микросхемы.

Затем останется лишь катушка для этого нам понадобиться проволока 0.5 мм кастрюля любая. У меня вышло 25 витков, с диаметром 19 см.

Потом фольгой для экранирования, что бы не пищала на любые звуки. И скотчем.

Конструкцию катушки помещаем в банку из-под пресервов, где была сельдь, схему можно поместить в коробочку из самодельной фанеры или в большую распаянную коробку. Желаю удачи в сборе данного прибора, но есть один момент вам еще надо знать, где искать или это будет потраченное время.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Глубина обнаружения металлоискателем

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Какими бывают металлоискатели

Общие параметры

Конструкция металлоискателя включает синтезатор и усилитель магнитного излучения, одна катушка для дискриминации металла и другая – для ловли электромагнитных волн, приёмник с усилителем, индикатор. В некоторых моделях для передачи и приёма колебаний служит одна катушка или один усилитель.

К основным параметрам, которые важны для работы устройства, относятся:

1. Глубина обнаружения. Зависит от размеров датчика и диаметра диска.
2. Дискриминация. Способность идентифицировать по типу сигнала параметры металлических объектов.
3. Чувствительность. Способность искать мелкие предметы из металла.
4. Частота колебаний.
5. Устойчивость к электропомехам. Линии электропередач, находящиеся поблизости, путают показатели прибора.

Рабочая частота

Частота колебаний магнитного поля влияет на работу металлоискателя. Низкочастотное излучение способно проникнуть на большую глубину.

1. Сверхнизкочастотные (СНЧ). Частота – 100–150 Гц. Используются в профессиональных целях. Устанавливаются на автомобильный транспорт.
2. Низкочастотные (НЧ). Частота – 150–2000 ГЦ. Проникают на глубину 4–5 м. Просты в сборке. Обладают малой чувствительностью.
3. Повышенной частоты (ПЧ). Частота – 1700–75000 Гц. Проникает на глубину 1-1,5 м. Устойчивы к помехам. Плохо различают неоднородную руду. Показатели начинают плавать при высоком уровне грунтовых вод.
4. Высокочастотные (ВЧ). Работают на радиочастотах. Работает на глубине 0,5-0,8 м. Хорошо ищет тяжёлые металлы. При изготовлении катушки стоит проявлять максимальную аккуратность.

Импульсные металлоискатели подают периодические сигналы настраиваемой длины. Такой прибор совмещает в себе положительные характеристики НЧ, ПЧ и ВЧ. Импульсные устройства сложны в обращении, поэтому не подходят для новичков.

Метод поиска

Существует несколько применяемых технологий для обнаружения металла в почве. Многие из них требуют специализированного оборудования, поэтому их могут взять на вооружение только крупные заводы.

1. Параметрический. Сравнение параметров, которые были до и после поиска.
2. Приёмно-передающий. Отражение сигнала, передаваемого устройством.
3. С накоплением фазы. Установлены две катушки.
4. На биениях. Работает на двух сигналах.

С приёмником и передатчиком

Наличие приёмника и передатчика улучшает точность показателей. Металлоискатели, на которых установлена одна катушка, легко настраиваются, при этом с трудом определяют вторичный сигнал. Устройства, оснащённые двумя катушками, должны иметь идентичные соленоиды.

Виды металлоискателей

По назначению

В зависимости от того, где ищем металл, МД делятся на:

• грунтовые;
• подводные;
• досмотровые.

Многие выделяют в отдельное назначение пинпоинтеры — металлоискатели для точного обнаружения мелких целей. Но досмотровый металлоискатель и многие подводные — и есть суть пинпоинтеры.

По способу обработки сигнала

МД делятся на аналоговые и цифровые. Вторые явно прогрессивнее, но до недавнего времени не отличались быстродействием — поисковый детектор уже прошёл над целью, а металлоискатель только что отреагировал. Современные цифровые металлоискатели такого себе не позволяют, выдают звуковой сигнал и высвечивают vDI (визуальный индикатор дискриминации) вовремя. Слава труду, и элементная база, и микропрограммное обеспечение в последнее время шагнули вперёд достаточно далеко.

Аналоговый металлоискатель по сравнению с цифровым имеет ряд недостатков. В частности, только последовательная дискриминация, бедная звуковая индикация, практически отсутствующая визуализация копаемых сигналов.

Читай также: Garrett Pro-Pointer AT: характеристики, тесты, сравнение с другими моделями, отзывы владельцев

Простые самодельные конструкции

На сегодня есть много способов, как можно сделать металлоискатель в домашних условиях, используя практически только подручные средства. Для реализации некоторых способов нужно иметь специальные знания в области электротехники, а другие варианты можно применять без каких-либо знаний.

Металлоискатель из компьютерных дисков

В интернете есть много информации, как можно сделать металлоискатель из компьютерных CD или DVD дисков. Схема не является сложной, и такой аппарат может сделать даже школьник. Для этого не нужно иметь опыт работы с электротехникой или специальные инструменты. Теоретически металлоискатель своими руками из телефона (сотового или стационарного) также можно сделать самостоятельно.

В качестве основного материала используют:

• CD или DVD диски (рекомендуются двухсторонние, так как аппарат выйдет более чувствительный);
• обычные наушники;
• калькулятор (можно использовать и дешёвые китайские аналоги);
• батарейки;
• клей и изолента.

Для того чтобы собрать из этих деталей работающий металлоискатель, необходимо:

• Срезать с наушников штекер и снять изоляцию на 5−10 миллиметров.
• Каждый зачищенный провод нужно разделить на две части. В итоге должны образоваться четыре части.
• К каждому проводу необходимо прикрепить диск с помощью клея. Если диск односторонний, то приклеивать нужно к пишущей стороне.
• Дополнительно провода требуется зафиксировать изолентой.
• Оставшиеся разделения с проводов необходимо прикрепить к плюсу и минусу батарейки.
• Тщательно заизолировать провода.
• Включённый калькулятор следует установить к CD диску с помощью изоленты.
• Сверху положить DVD диск и соединить их скотчем.
• Сверху DVD диска прикрепить изолентой батарейку.
• Этап тестирования.

Дополнительно можно сделать ручку для удобного эксплуатирования металлоискателя. В основном такие металлоискатели используются для поиска незначительных и небольших предметов, например, для поиска металлопрофиля в стене. Для поиска различных монет и драгоценных металлов такое приспособление не годится, но для домашних нужд в самый раз.

Радиоприёмник в качестве основы

На практике используют хороший и дешёвый способ создания металлоискателя из радиоприёмника. Этот вариант ничем не хуже предыдущего, а, наоборот, отличается повышенной мощностью.

Для создания подобного металлоискателя необходимы:

• коробка от обыкновенного компьютерного диска;
• радиоприёмник, работающий на частоте АМ;
• калькулятор;
• скотч.

Использовать эти материалы следует так:

• Внутри подготовленной коробки вмонтировать калькулятор и радиоприёмник с помощью двухстороннего скотча.

• Радиоприёмник необходимо настроить на максимальную частоту. Обязательно нужно следить за тем, чтобы отсутствовали помехи и шумы от радио.
• После этого тихо открывать коробку и закрывать — тем самым, искать максимально чистое положение звука. Если оно найдено, то в таком положении металлоискатель готов к использованию.

Как видно из ситуации, сделать более или менее мощный поисковый аппарат не составит никакого труда, и займёт минут 5 не больше. Этот вариант для начинающих пользователей, так как сделать его можно без микросхем, чертежей и необходимого опыта в электротехнике. К нему также можно установить ручку для удобного пользования. Аппарат идеально подойдёт для обнаружения старой проводки или металлопрофиля.

Это и есть один из самых благоразумных способов создания металлоискателя собственноручно. Решение остаётся за каждым. С одной стороны, есть возможность сэкономить до 5000 рублей, а с другой — самодельные аппараты не всегда работают так, как надо.

Originally posted 2018-03-28 15:34:45.
