Как снимать показания счетчика электроэнергии т1 т2 т3?

Как снимать показания с электронного счётчика

Современные электронные счётчики значительно удобнее индукционных счётчиков, поэтому и показания снимать с них проще. Информация в таких устройствах выводится на специальный дисплей.

Важно учитывать тот факт, что эти приборы могут показывать не только потраченную энергию, но и некоторую другую информацию, чаще всего это:

Затраты электроэнергии как за всё время работы устройства, так и за определённый промежуток времени.
Мощность нагрузки, которая подключена к электронному счётчику.
Настоящий день, месяц, год и время.

Одной из самых удобных особенностей счётных приборов такого типа является их возможность учитывать расход энергии не только за весь период работы устройства, но также и по отдельным тарифным зонам, то есть учитывать траты энергии по промежуткам времени суток.

Это удобно по той причине, что ночью стоимость электрической энергии меньше чем днём, таким образом электронный многотарифный прибор учёта затрат электроэнергии позволяет неплохо сэкономить.

Снимаем показания с электронного счетчика

Показания электросчетчика электронного типа, по большому счету, снимаются практически по тому же принципу, что и с индукционного ПУ. На электронном табло высвечиваются числовые данные. Эти показатели обновляются с установленной техническими характеристиками ПУ периодичностью. Расчеты выполняются по аналогичному алгоритму. Однако, существует один важный нюанс – это относится исключительно к ПУ, имеющим однотарифную схему отображения показателей.

В еще более современных электронных ПУ предусмотрен замер потребляемой электроэнергии в зависимости от времени. Так дневной тариф будет несколько выше ночного. И многотарифные счетчики фиксируют точное количество энергии, которое потребителем было израсходовано отдельно в дневное и ночное время суток.

Здесь мы не станем углубляться в выгоде установки таких счетчиков и их индивидуальных характеристиках. С каждым ПУ производителем предоставляется инструкция и, скорее всего, у потребителя не должно возникнуть сложностей с вычислениями. Но о некоторых моделях, вернее о том, как снять с них показания расскажем немного подробнее.

Меркурий 200

ИПУ Меркурий-200 поставляются в различном исполнении — это одно- и многотарифные модели. Многотарифные приборы учета отличаются маркировкой, к примеру, 200.01, 200.02 и 200.03. Однако, независимо от типа показания снимаются с помощью кнопки «Ввод», вернее ее нажатия. Она располагается на лицевой стороне прибора. Снятие необходимых показаний зависит от того, сколько раз нажимать кнопку.

Когда потребителем производится расчет по одному тарифу (без разделения на день-ночь), то показания следует снимать, нажав «Ввод» 1 раз. На электронном табло высвечивается значение Т1. Когда учет производится по разным тарифам, то кнопку «Ввод» нужно нажимать дважды:

Т1 – электроэнергия, израсходованная днем. Записывается высвеченное значение.
После второго нажатия «Ввод» отображается значение Т2 (кол-во электричества, использованного в ночное время).

Энергомера

ИПУ Энергомера — это одно или многотарифное устройство. При снятии показаний с такого счетчика следует использовать тот же алгоритм. Сведения высвечиваются на электронном табло устройства. Ключевое различие – название используемой кнопки. У приборов Энергомера она называется «Просмотр» (ПРCM). При записи показаний следует помнить, что в расчет берутся только цифры, стоящие до точки (запятой).

В счетчиках этого изготовителя предусмотрена индикация в автоматическом и ручном режимах:

в первом случае значения на дисплее высвечиваются в установленной последовательности и цикличности с незначительным интервалом,
для получения показаний в ручном режиме потребуется использовать специальную кнопку («Кадр» либо «ПРCM» в зависимости от модификации).

Обычно, ознакомившись с подробной инструкцией производителя к конкретной модели, потребители легко справляются со снятием показаний с данных ПУ.

Микрон

Многотарифные электронные ПУ Микрон имеют на корпусе одну-единственную кнопку. Посредством нажатия на нее на табло выводятся соответствующие показания.

Но в таком варианте потребуется подождать, когда на табло высветится «галочка» над обозначениями «Т1» и «R+». Это будет показанием первого тарифа. Их и нужно зафиксировать для расчета.

Далее нужно повторить нажатие на эту же кнопку. Галочки высветится над Т2 и R+. Записываем значение. Когда имеются зоны Т3 иТ4, снова нажимаем и ждем вывода соответствующих значений.

Saiman

На сегодняшний день многие поставщики электроэнергии заменяют устаревшие индукционные модели на новые электронные счетчики. Делают это совершенно бесплатно для потребителя услуги и устанавливая ПУ Saivan.

Это простейшее устройство, у него вообще отсутствуют кнопки, которые применяются для принудительного «перелистывания» значений. Здесь нужно элементарно дождаться, когда на табло отобразится соответствующий показатель.

Данные на электронном дисплее такого устройства высвечиваются в некоторой последовательности:

актуальное число,
время,
№ ПУ,
передаваемый показатель,
показания при использовании одного тарифа (Total), если ПУ многотарифный последовательно отображаются T1, T2 и Total.

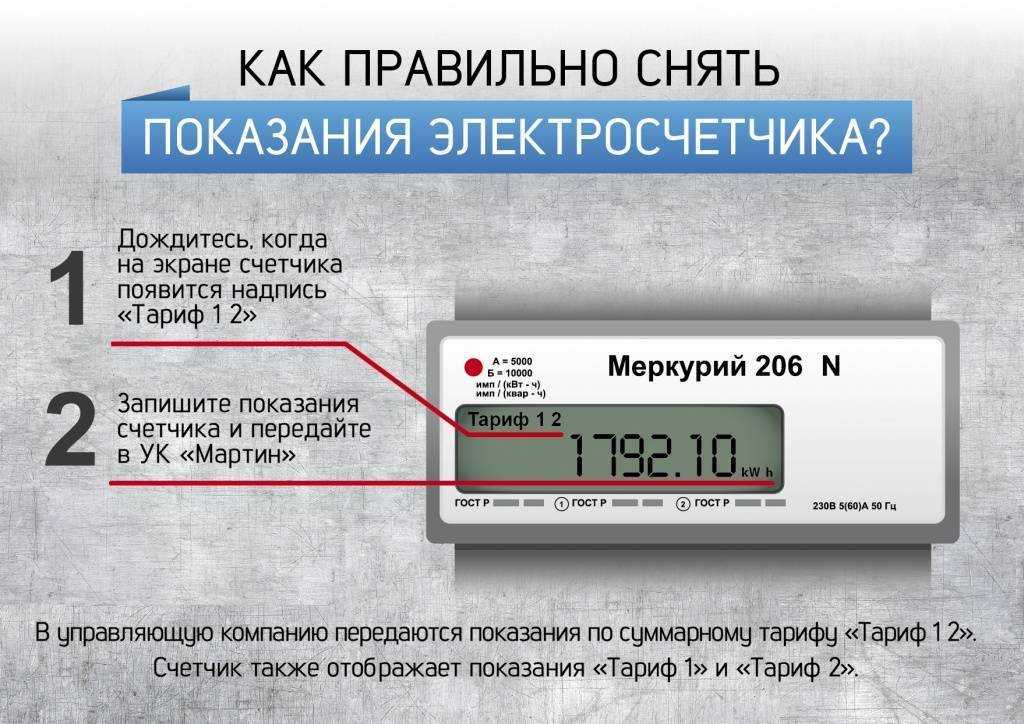

Правила снятия показаний с электронных счетчиков электроэнергии

Устройства данного типа комплектуются электронным табло, содержащим актуальную для пользователя информацию. Здесь можно найти не только текущие показания расхода электроэнергии, но и информацию, касающуюся даты и времени работы устройства. У большинства моделей эти данные с заданной периодичностью сменяют друг друга на табло. У многозоновых моделей показания отображаются в соответствующей зоне.

Чтобы снять показания, достаточно дождаться, пока на электронном счетчике электроэнергии появится соответствующая информация. Также можно несколько раз нажать на соответствующую кнопку «ввод», пока на табло не отобразиться соответствующая информация, которую следует записать на специально подготовленный листок.

Снимать показания с электронных приборов надо по всем правилам

Как снять показания со счетчика Меркурий 200

Производитель предлагает устройства двух типов: одно- и многотарифные. Первые маркируются как 200.00. У многотарифных в маркировке после точки не два нуля, а определенное цифровое значение: 01, 02 либо 03. Отдельные модели поставляются с пультом управления и могут иметь на табло различное количество зон.

На табло устройства Меркурий 200 поочередно отображаются:

время;
дата;
тарификация по зонам, с указанием дополнительных тарифов. Маркировка отображается в верхнем левом углу. Тарифы выводятся по очереди, что позволяет записать показания потребленной электроэнергии. Значения, располагающиеся после запятой, следует отбрасывать.

Смена данных осуществляется через 5÷10 секунд. Если этого времени недостаточно, можно выполнить переключение тарифов при помощи кнопки «Ввод».

На дисплее счетчика «Меркурий 200» отображается вся необходимая информация

Как снять показания счетчика электроэнергии Меркурий 230

Модель является трехфазной. Расчет показаний осуществляется сразу по нескольким тарифам. На табло прибора можно увидеть данные, относящиеся к конкретному тарифу.

Давайте рассмотрим, как снять показания счетчика электроэнергии Меркурий 230

Следует обратить внимание на зонирование тарифов:

Т1 – пиковая зона;
Т2 – ночной период;
Т3 – полупиковая зона;
Т4 – льготный период.

Показания счетчика за свет снимают в следующей последовательности:

Фото	Описание операций
	Кнопка «ВВОД» на передней панели позволяет произвести переключение выводимой информации.
	Тариф Т1, соответствующий пиковой зоне. Значимыми являются цифры до запятой.
	После нажатия на кнопку «ВВОД» отображаются показания, соответствующие тарифу Т2.
	Еще одно нажатие позволит увидеть показания для третьего тарифа.
	Последующее нажатие отобразит данные для Т4.
	Если оплата производится не по дифференцированному тарифу, следует нажать кнопку еще раз, чтобы увидеть суммарное значение.

Как снять показания счетчика электроэнергии Энергомера

Производитель предлагает прибор в различных модификациях. Можно выбрать одно- и многотарифный счетчик. Последние более популярны.Количество кнопок на передней панели счетчика зависит от его конструктивных особенностей. Как правило, их 2 либо 3. Данные отражаются по тарифным зонам.

Для просмотра цифровых значений следует нажимать на кнопку «ПРСМ». Если еще остались вопросы о том, как считать показания счетчика электроэнергии, стоит внимательно прочитать инструкцию, прилагаемую к прибору учета.

«Энергомера» – прибор, имеющий различные модификации

Как снять показания со счетчика Микрон

Многотарифный прибор, оснащенный кнопкой ввода. Для вывода необходимых показаний на нее последовательно нажимают, чтобы на табло появились актуальные значения. Напротив маркировки тарифа, например, Т1 и значения, которое следует учитывать при расчете (R+), появятся «галочки». Это сделано для того, чтобы абонент точно знал,какие показания счетчика электроэнергии нужно передавать. Отняв от текущего значения показания за предыдущий месяц, можно будет узнать расход по тарифу Т1. Для перехода на показания, соответствующие следующей зоне, следует нажать на кнопку ввода, после чего «галочка» с Т1 переместиться на Т2.

«Микрон» – многотарифный прибор учета

Как снять показания со счетчика Saiman

Устройство отличается простотой исполнения. Счетчики Saiman не имеют специальной кнопки вводы, предназначенной для пролистывания данных. Для съема актуальных значений приходится дожидаться появления на табло прибора условного обозначения TOTAL и числовых данных. Информация отображается в следующей последовательности:

дата;
время;
номер прибора;
передаточное число (1600);
Если счетчик однотарифный, сразу высвечивается актуальное показание, если двухтарифный – Т1 и Т2 последовательно.

Saiman – качественный прибор, имеющий простое конструктивное исполнение

Разновидности двухтарифных приборов учета

Если вы еще только задумываетесь о приобретении более выгодного устройства, то следует подойти к его выбору ответственно. Качественная модель не только прослужит дольше, но и будет удобнее в эксплуатации. Критерии, по которым различаются такие электросчетчики:

класс точности — влияет на потенциальную погрешность в измерениях;
число фаз (1–3);
изготовитель;
диапазон функций.

Самые дорогие и функциональные модели облегчают жизнь своему владельцу тем, что самостоятельно учитывают, считают и передают показания. Причем помимо мощности тока, некоторые приборы способны определять вольтаж и ампераж в сети.

Показания счетчика электроэнергии: как снять данные с прибора

Для начала стоит узнать о том, как снимать показания с электрического счетчика. Итак, потребитель электроэнергии должен в обязательном порядке производить оплату в полном объеме израсходованного электричества. Для этого он обязан передавать снятые указания с счетчика электричкой энергии в необходимую инстанцию, либо же произвести расчет электропотребления самостоятельно.

Как снять показания с электросчетчиков индукционного типа:

Все приборы индукционного вида оснащаются специальным крутящимся колесиком, которое размещено под рамкой с цифрами. Эти сведения нужны для того, чтобы производить расчет и передачу показаний.

От количества цифровых значений и от модели того или иного прибора будет зависеть, какие именно показания счетчиков электрической энергии следует передать.
В основном, табло счётчика индукционного вида отображает нам от пяти до семи цифр. Самая последняя цифра выделена из общего числа за счет цвета, разницы в размере либо запятой. Иногда, могут быть выделены 2 последних числа.
В момент снятия сведения с счетчика электроэнергии не берутся в учет числовые значения, которые идут после запятой. Эти сведения отображают десятые и сотые доли киловатта. Исходя из этого, они не берутся в расчет.

Следует обратить свое внимание на то, что есть такие модификации приборов, где запятая, либо другой вид выделения просто отсутствует. В данной ситуации для того, чтобы выполнить расчет, следует взять все числовое значение, которое отображается в табло, иначе, будут иметь место расхождения при оплате, которые вы все равно должны будет оплачивать

Как правильно снимать показания счетчика электроэнергии

После монтажа либо замены электрического счётчика в квартире, либо частном доме владелец получает на руки соответствующий акт, который подтверждает правильный монтаж устройства. В данный документ записываются начальные цифровые значения.

Для снятия сведения с прибора, необходимо на бумагу перенести все те числа, которые отображаются данным устройством на сегодняшний момент, без учета цифр после запятой. Кроме этого, в рассвет не берутся нули, которые стоят до первого значимого числа. Т.е. один и более.

Для того, чтобы провести расчёты, потребуются сведения по прошедшему месяцу. В самый первый месяц после монтажа оборудования, данные цифры следует брать из акта. Затем вам нужно будет вести специальный журнал учета либо сохранять все чеки, для фиксации показателей.

Некоторые абонентские компании избавляют потребителя электрической энергии от надобности самим выполнять расчеты. Потребителю нужно будет только передавать вовремя сведения за определённый промежуток времени. Данная процедура стала возможной благодаря специально разработанной автоматизированной системе, которая самостоятельно либо при помощи оператора вносит сведения на лицевой счет, производит расчет всех начислений и формирует чек. В данном случае потребитель лишь вносит оплату на базе выставленного счета.

Как рассчитать оплату по данным показаний счетчиков электроэнергии

Если вы решите рассчитать сумму оплаты за электроэнергию, то воспользуйтесь следующими советами. Сумму для оплаты счета по эклектической энергии вы можете рассчитать сами. Для этого, вам необходимо от прошлых показаний отнять последние данные. В результате у вас должно получиться то количество электричкой энергии, которое было израсходовано за последний промежуток времени. Вам нужно лишь умножить его на действующий тариф.

К примеру, если на вашем счетчике отображено числовое значение 5205 кВт, а прошлый показатель составил 4955кВт, то расчет будет таким: 5205 – 4955=251кВт (расход электрической энергии).

В момент обнуления счетчиков показания следует переписать с учетом всех указанных нулей, а в начале номер нужно поставить цифру 1

Но все же, значения, указанные после запятой не нужно брать во внимание

К примеру, если на вашем счетчике отображено 00001,7кВт, следует переписать данное значение как 100001.

Из данного показателя нужно вычесть предыдущие значение, а получившийся результат умножить на тариф. Такой метод подсчета применяется один раз, после этого снимать показания нужно по стандартной схеме – без предшествующих нулей и дополнительных единиц.

Разновидности моделей электросчетчиков

Все мы платим за электроэнергию, руководствуясь точными данными, снятыми с установленных счетчиков. Разумеется, способ учета потребленной энергии с помощью электротехнического оборудования является самым оптимальным. Проводя расчеты, мы самостоятельно можем следить за количеством энергии потраченной за месяц, а энергокомпаниям удобно получать своевременную плату и при необходимости проверять работу прибора.

Существуют определенные стандарты, которым должен соответствовать прибор учета энергии.

Поэтому на сегодняшний день их выпускают несколько типов:

Индукционные счетчики, устаревшая модель. В ее основе электромеханика.
Статистические приборы, уже более современная модель, в ее конструкции электронные микропроцессоры.

Любой из этих электросчетчиков имеет свои преимущества. Принципы работы у них одинаковы. Они фиксируют любую энергетическую мощность, отображая полученную информацию в цифровом эквиваленте, на специальном табло. Числа на приборе постоянно обновляются, тем самым увеличивая цифру на табло.

Бесперебойность работы электроприбора, позволяет фиксировать потребление, как в дневное, так и в ночное время суток. Сравнивая показания предыдущей оплаты на счетчике с новыми данными и проведя несложные расчеты, потребитель оплачивает электроэнергию.

Снимать точную информацию с индукционных приборов легко. Мы привыкли к ним с детства. Чаще всего они однофазные и рассчитаны на пару десятилетий бесперебойной работы. Вся необходимая информация указана на передней части счетчика. Счетчик, рассчитанный на четырехзначное число, пятая цифра в расчет не берется.

Чтобы провести расчеты, достаточно снять текущие цифры и отнять от них предыдущие. Разницу необходимо умножить на стоимость кВт в вашем регионе. Например, 9970,2 – текущее показание счетчика, предыдущее – 9870,1. Теперь рассчитаем: 9970,2 – 9870,1 = 100,1 кВт теперь умножьте на фиксированную стоимость.

Схемы подключения

Схема полукосвенного подключения

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.

Полукосвенное включение

Полукосвенным называется вид подсоединения, при котором для снятия показаний применяется только один преобразователь – трансформатор тока, изготавливаемый в виде отдельного модуля. Это прибор позволяет понизить значение токовой составляющей, непосредственно воздействующей на исполнительный узел электросчетчика. С его помощью удается расширить диапазон мощностей, подлежащих учету в действующих электрических сетях. Кроме того, их применение гарантирует нормальное функционирование подключенного к ним оборудования.

Прямое подключение

В простейшей схеме подключения счетчиков Меркурий 230 используется принцип прямого подсоединения его рабочих обмоток в разрыв фазных питающих проводов. Подключать таким способом электрические счетчики допускается лишь при условии, что ток, протекающий в контролируемых цепях, не превышает значения 60-ти Ампер. Это ограничение касается каждой из фаз, подлежащих обязательному учету.

Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.

Косвенное включение

Косвенное подключение посредством 10 проводящих жил

При косвенном соединении электрический счетчик включается в контролируемую цепь по нескольким схемам, разработанным специально для данного способа. Одна из них – подсоединение посредством десяти отдельных проводящих жил. С ее помощью удается реализовать раздельный учет тока и напряжения, что повышает эффективность и безопасность работы прибора во всех режимах. Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.

К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.

Предназначение и устройство электросчетчика

Счетчиком называется прибор, предназначенный для суммирования всей проходящей через него электроэнергии. Установка такого устройства обязательна для каждого владельца дома и квартиры, в соответствии с законодательством РФ.

На текущий момент широко распространены новые модели счетчиков, которые отличаются от устаревших наличием цифрового дисплея и кнопками для управления. Именно с такими приборами учета у людей и возникают определенные сложности.

Однако с точки зрения выгодности, такие счетчики существенно превосходят своих предшественников. Они отдельно учитывают показания использования электричества днем и ночью и применяют к ним установленные тарифы (ночной значительно дешевле дневного). Усовершенствованные модели электросчетчиков могут отображать такую информацию как:

дата, время;
текущий используемый режим (ночь или день);
показания потребления энергии за предыдущий месяц.

А отдельные устройства также способны самостоятельно отправлять итоговые данные в электрическую компанию, осуществляющую поставку энергии.

Перед тем, как снимать показания электросчетчика, разберемся, для чего придумали использовать двухтарифную систему учета.

Путем статистических исследований выяснилось, что больше всего электроэнергии потребляется в дневное и вечернее время. Это влечет за собой перегрузку подстанций, что провоцирует их быстрый износ, выход из строя узлов сети.

Цель введения двухтарифной схемы — снижение нагрузки на оборудование. Днем киловатт энергии имеет одну стоимость, ночью — другую. Взяв на вооружение это преимущество, владельцы могут существенно сэкономить, а организация — снизить износ аппаратуры. А еще — современные счетчики имеют намного более стильный лаконичный внешний вид и прекрасно устанавливаются на старом щитке.

Индукционные счетчики: в чем особенности

Индукционные счетчики – это уже прошлый век, хотя кое-где они еще остались. Они отличаются простотой и надежностью. Отличить их от других типов счетчиков легко, поскольку у них имеется колесо, которое при работе счетчика крутится.

Счетчик старого образца

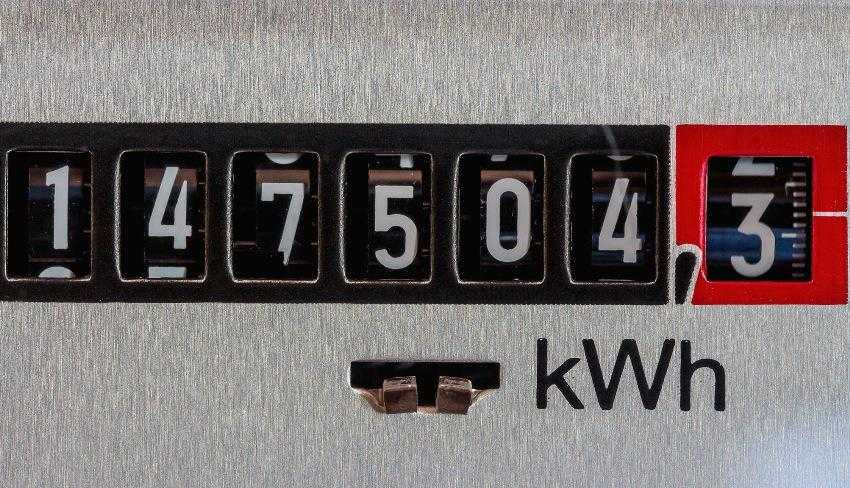

Сколько цифр списывать

Встречаются модели с разным количеством цифр: обычно от 4-х до 7-ми. Во многих моделях, последняя одна или две цифры как бы выделены. Это может быть обычная запятая, эти цифры могут иметь другой цвет (обычно красный) или отличаются размерами

Последние цифры показывают десятые или сотые доли киловатт/часов, поэтому при записях и передачи в соответствующие службы они не принимаются во внимание, так как учет ведется целыми киловаттами

Индукционный счетчик

Следует помнить, что имеются модели, в которых нет выделения последней одной или двух цифр. В таком случае придется записывать все цифры, так как конструкция счетчика не позволяет учитывать десятые или сотые доли израсходованной энергии. Нужно быть внимательными, чтобы не пришлось, затем доплачивать огромную разницу.

Если нет уверенности в том, что удастся правильно снять показания, лучше пригласить контролера на дом, чтобы он разъяснил и уточнил, какие цифры следует записывать, а какие – нет. Как вариант, можно обратиться к электрику, который обслуживает данный участок и получить всю интересующуюся информацию от него. Это можно сделать даже по телефону.

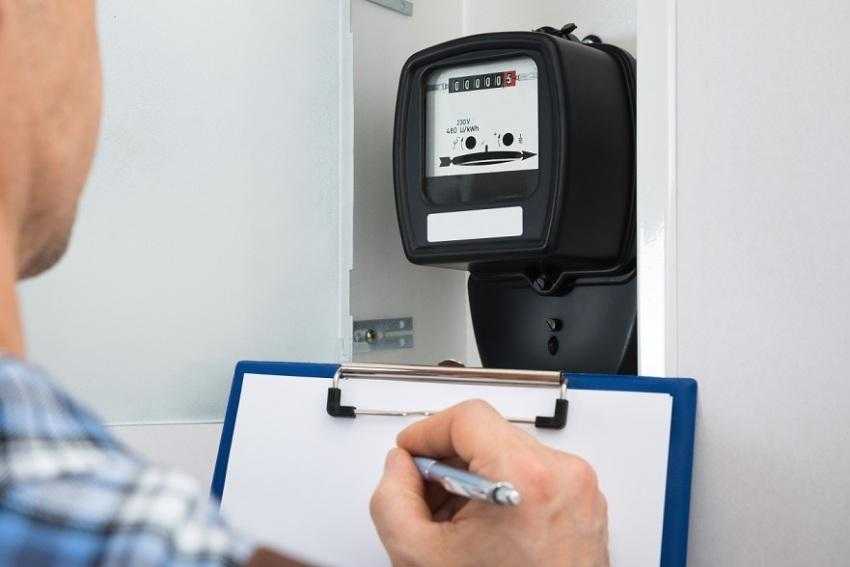

Процесс снятия показаний

После того, как установлен счетчик, на руки хозяину выдается акт, где указаны начальные цифры счетчика

Кстати, они обязаны разъяснить, как правильно снимаются показания и, какие цифры важны, а на какие не следует обращать внимание. Как правило, все нули, которые стоят перед первой цифрой, так же не записываются. Образец снятия показаний

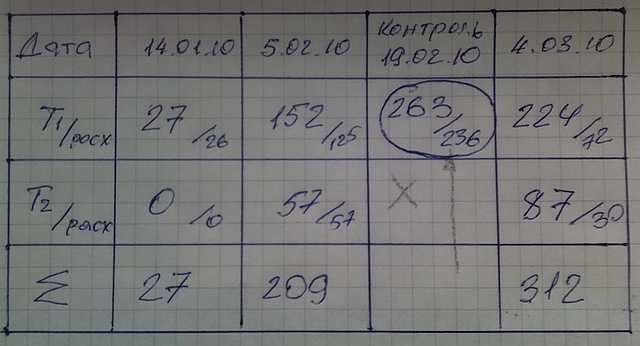

Образец снятия показаний

Чтобы рассчитать, сколько израсходовано киловатт/часов электроэнергии, необходимо знать показания за предыдущий месяц. Если счетчик только что установлен, первые цифры можно взять из акта установки, а в последующем данные можно брать из квитанций, которые лучше хранить в удобном месте, чтобы не приходилось их долго искать.

В наше время практически все абонентские службы рассчитывают количество израсходованной энергии потребителями самостоятельно, достаточно передать им данные. Как правило, передача данных происходит в конце месяца (в последних числах). Сроки подачи информации устанавливаются абонентской организацией. В основном счета, в виде квитанций, обрабатываются компьютерами, на основе специальных компьютерных программ. Бывают случаи, когда даже компьютеры и те ошибаются. Поэтому лучше ежемесячно контролировать, сколько электроэнергии израсходовано. Если этого не сделать своевременно, то ошибка может перерасти в значительную сумму, а компании, поставляющие электроэнергию, свои долги отдают со скрипом.

Как сделать расчеты

Чтобы подсчитать, сколько киловатт/часов израсходовано за текущий учетный период, достаточно от последних показаний отнять предыдущие. В результате получится какая-то цифра, которая и будет отображать реальное количество электроэнергии.

Допустим, что последние показания составляют 6102, а предыдущие соответствуют цифре 5842, тогда от 6102 нужно отнять 5842 и получится цифра 250. Расчеты показывают, что за текущий учетный период израсходовано 250 киловатт/часов электроэнергии. Чтобы узнать, сколько придется заплатить, достаточно цифру 250 умножить на тариф и получается сумма.

Счетчики, которые длительное время работают, рано или поздно обнуляются и вводят в заблуждение хозяев. Многие считают, что электросчетчик испортился, но это совсем не так.

Просто, переписывая показания счетчика, спереди всех цифр, даже если это нули, имеется единица. Например, до этого счетчик показывал цифры «9988», а через некоторое время, например, «0022». Если эти показания нужно передавать в компанию по учету, то придется записать «10022». Поставить единицу придется только 1 раз, а в последующем придется снимать показания, как обычно.

Обнулившийся счетчик

Считывание информации с индикатора счётчика Меркурий 230 с помощью кнопок

При включении счётчика, в течение 1,5 с, включаются все элементы индикации: курсоры, пиктограммы и все сегменты цифровых индикаторов. После чего счётчик переходит в режим индикации текущих измерений. ЖКИ счётчика во время его работы при использовании клавиш может находиться в одном из трёх режимов:

в режиме индикации потреблённой электроэнергии;
в режиме регистрации индикации максимумов мощности;
в режиме индикации текущих значений вспомогательных параметров (мгновенных значений активной, реактивной и полной мощности, как в каждой фазе, так и сумма, тока в каждой фазе, напряжение в каждой фазе, cos ϕ в каждой фазе и по сумме, частота сети, а для счётчиков с внутренним тарификатором дополнительно – текущее время и дату).

Режим индикации накопленной энергии по действующим тарифам.

При включении счётчика на жидкокристаллическом индикаторе (далее ЖКИ) появляется количество активной энергии, потребленное по текущему тарифу за все время функционирования счётчика. Эта величина индицируется в кВт⋅ч, с дискретностью 0,01 кВт⋅ч (два знака после запятой). Справа от этого числа указываются единицы, в которых выражена показываемая величина (кВт⋅ ч). Номер текущего тарифа показан слева (Т1 – первый тариф, Т2 – второй, Т3 – третий, Т4 – четвертый). В верхней части ЖКИ находятся элементы, которые индицируют вид энергии: А+, А-, R+, R-.
