Котельная в частном доме нормы проектирования, требования

Топочная для твердотопливного котла

Котлы, греющие ваш дом теплом от сгорающих дров, угля или пеллет, никто из органов госнадзора не контролирует. Поэтому вы можете не переживать, что кто-либо придет и оштрафует вас за неправильную схему установки этого оборудования. Но, надо соблюдать элементарные правила монтажа для соблюдения норм пожарной безопасности и эффективной работы оборудования:

Расстояния до стен (особенно из горючего материала) должны быть не менее 30 см – для удобства обслуживания.
Перед котлом необходимо положить большой лист железа – если из камеры сгорания выпадет уголек, то вы должны быть защищены таким образом от пожара.
Если стены из легко воспламеняемого материала, то их надо обшить металлом.
Вентиляция выполняется по тем же правилам, что и для газовых котлов (см. выше)
Основной дымоход надо дополнительно газоизолировать, в отличие от дымоходов газовых котлов. Здесь продукты сгорания – угарный газ – несут опасность для здоровья человека.
Организовывая такую котельную своими руками не жалейте площади — 8-10 м2 вполне хватит для жилого дома до 200 м2. Не стоит устраивать (планировать) в данном помещении склад топлива (даже для недельного запаса) – современные котлы длительного горения могут загружаться раз в 3-7 дней и эффективно отапливать ваш дом.

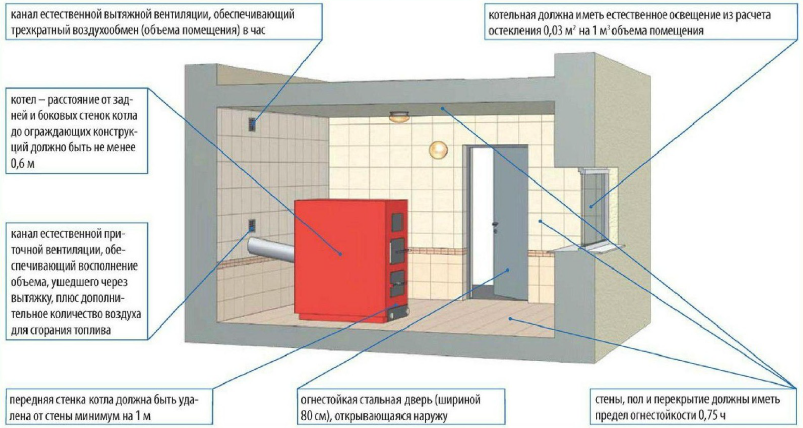

Расположение элементов твердотопливного котла

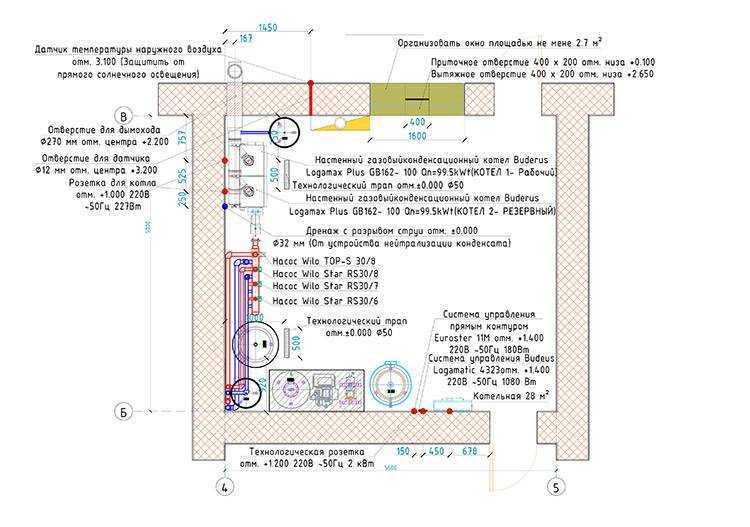

Согласование проекта

Если сравнивать затраты на обустройство котельных одного типа, то для работающих на разных энергоносителях отопительных агрегатов организация котельной для газового отопления будет стоить дороже всего. Это связано с тем, что, проект требуется согласовать в контролирующих инстанциях, и его разработку желательно доверить профессионалам.

Помимо самой проектной документации домовладелец должен предоставить следующий пакет документов:

техпаспорт котельного агрегата;
санитарно-гигиеническое заключение;
сертификат соответствия котла действующим требованиям;
инструкцию по эксплуатации выбранного газового котла.

Видео по теме:

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где размещены газовые котлы регулирует СП 402.1325800.2018, который вступил в силу 6 июня 2019 г.

Но нормы указанного документа гласят только о том, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные подробности изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.

Форма окна в помещении с газовым котлом может быть любой. Главное, чтобы оно было и соответствовало установленной площади. А еще, нужно не забыть предусмотреть форточку или любой другой способ для проветривания

Поэтому проектирование котельной должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.

Нормативы и правила при расчете площади окна

Требования к котельной

Существуют определенные требования к окну в котельной частного дома. Конструкция должна соответствовать всем нормам пожаробезопасности жилого помещения. В соответствии с нормами СНиП, принятыми в 2017 году, оконный проем должен быть рассчитан в соотношении 0,03 квадратных метра на один кубический метр помещения.

Приток воздуха должен проходить через отверстие с улицы не меньше 150*200 мм. Чтобы уменьшить объем теплопотерь, нужно сделать утепление перемычки над окном, а также утеплить оконные откосы со стороны улицы при помощи пеноплекса.

В нормах СНиП указано, что газовый котел может быть установлен только в помещении с окном. Оно должно оснащаться любым приспособлением для проветривания. Окно в топочной должно рассматриваться не только как источник освещения, но и как самый главный элемент вентиляции.

Рассчитанная площадь 0,03 на квадратный метр должна составлять не само окно, а именно стекло. Оно в свою очередь представляет ограждающую легкосбрасываемую конструкцию. Если эти условия не будут соблюдены, газовые службы не разрешат запускать котельную.

Под наименованием “ограждающая легкосбрасываемая конструкция” понимается элемент здания, который должен легко разрушаться для сбрасывания избыточного давления. В связи с этой функцией конструкций, для них не подходят армированные стекла. Им свойственна прочность, поэтому стекло не разрушится под действием нагрузки. Стравливание избыточного давления не произойдет.

Нельзя использовать в котельных:

сталинит;
поликарбонат;
триплекс.

По нормам ГОСТа допустимо, что обычное стекло может быть заменено оконными элементами:

с поворотной конструкцией, которая состоит из створки легкосбрасываемого типа – во время взрыва газа она должна открыться наружу и вращаться вокруг петель под воздействием избыточного давления;
со смещаемой частью, которая состоит из рамы со стеклопакетом – во время взрыва газа конструкция разрушается под воздействием давления и выпадает наружу.

Поворотная створка на оконной конструкции может быть вертикальной или горизонтальной. Благодаря разнообразию вариантов повышается функциональность окна.

Какими должны быть окна?

В СП 402.1325800.2018 сказано о том, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

Причем этот элемент конструкции котельной должен быть оснащен:

форточкой;
любым другим приспособлением, пригодным для обеспечения проветривания котельной.

То есть указанные особенности конструкции окна свидетельствуют о том, что оно рассматривается не только в качестве источника естественного света. А и как важный элемент системы вентиляции котельной.

Площадь остекления котельной

В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят газовый котел.

Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.

В профильном Своде правил указана минимальная площадь окна в помещении с газовым котлом. Но, по сути, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного стравливания избыточного давления

Причем следует обратить внимание на то, что указанную выше площадь должно занимать на окно в целом, а именно стекло. Которое, к тому же, должно представлять собой легкосбрасываемую ограждающую конструкцию, иначе котельная не будет допущена к эксплуатации

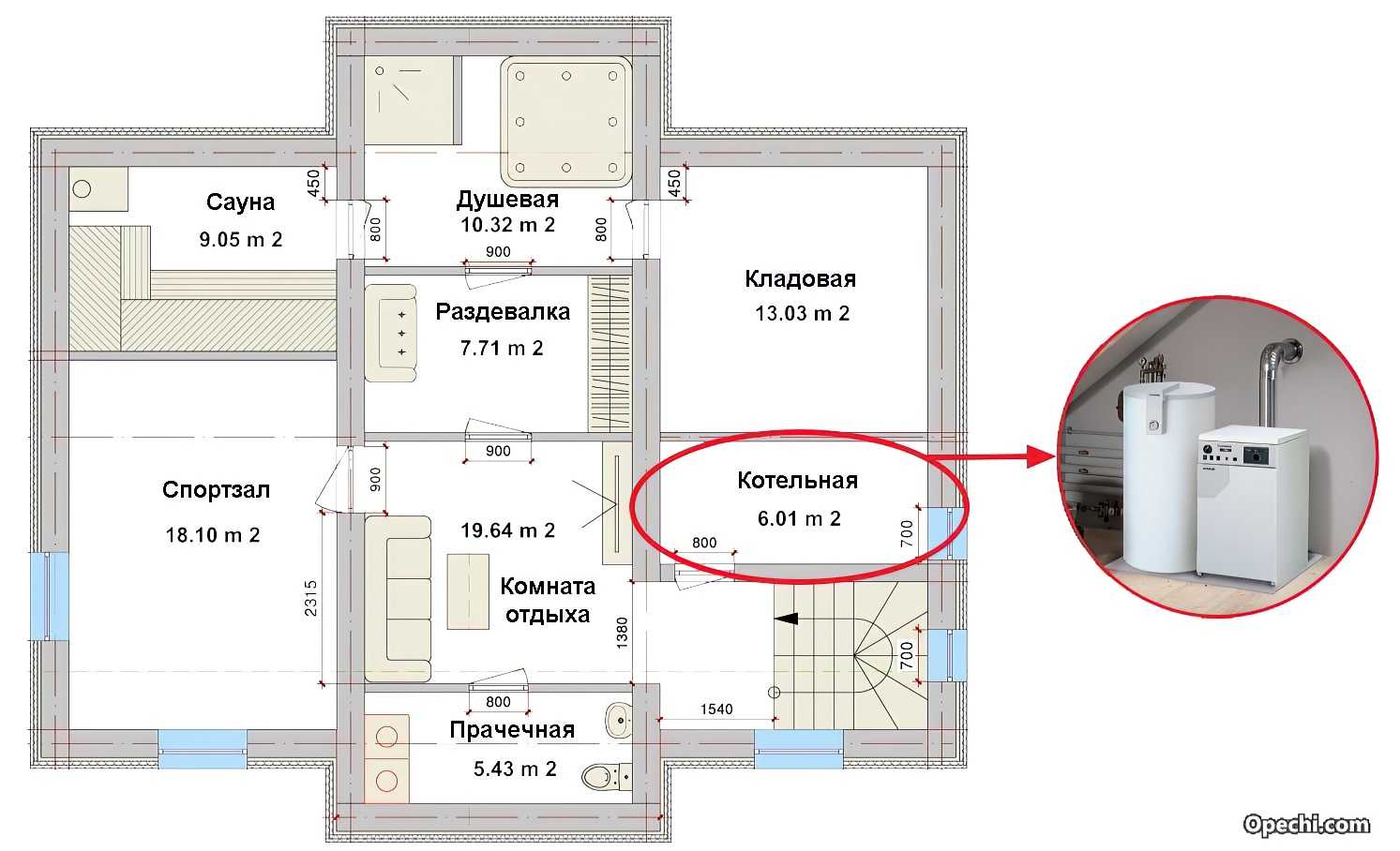

Котельная в частном доме в отдельном помещении

Отдельное помещение требуется тогда, когда мощность котла больше 60 кВт, но не превышает 200 кВт, при этом данное помещение должно быть оборудовано огнеупорной перегородкой с уровнем огнестойкости порядка 45 минут. Под подобные характеристики попадает кирпич, шлакоблок и легкий бетон, не говоря уже о тяжелом бетоне.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Следует напомнить, какие требования предъявляются к таким помещениям:

Объем помещения не меньше 15 кубов.
Высота потолков не меньше 2.5 метра при мощности до 30 кВт и от 2.2 метра при меньшей мощности котла.
Наличие окна с фрамугой, а также площади остекления не меньше 0.03 м. квадратных на один куб. метр объема.
Вентиляция должна в течение часа троекратно осуществлять обмен воздуха.

В том случае, если котельная размещается на цокольном этаже или в подвале, требования более жесткие, и на каждый один киловатт мощности придется прибавить по 0.2 куба с учетом обязательных 15 кубов. Стены также должны быть выполнены из материалов, которые не пропускают газ и пар. Если планируется установка оборудования мощностью от 150 до 350 кВт, то придется обеспечить котельную отдельным выходом на улицу. Допустимо, чтобы выход был связан с коридором, который ведет на улицу.

Как правило, помещения для обустройства котельной в жилом доме выбираются с ориентировкой на удобство обслуживания, поэтому они значительно превышают все требования.

Пристроенные котельные помещения: требования

К таким помещениям применяются предыдущие требования, плюс несколько новых.

Пристройка делается из негорючего строительного материала

Итак:

Пристраивается помещение на сплошном участке стены с таким расчетом, чтобы дистанция до ближайших окон и дверей составляла не меньше 1 метра.
Для строительства используется негорючий материал, в виде кирпича, шлакоблока или бетона.
Стены пристройки не связываются со стенами жилого дома. Другими словами, придется пристройку обеспечить отдельным фундаментом, а также четырьмя стенами.

На какой нюанс необходимо еще обратить внимание. Если котельная пристраивается к уже построенному дому, а подходящего помещения нет и при этом высота потолков не позволяет устанавливать котельное оборудование, то организация поможет решить данную проблему, потребовав увеличения площади остекления. Если дом только строится, то придется выдержать все нормы, иначе проект не будет согласован ни в коем случае

К пристроенным котельным требования предельно жесткие, поэтому придется выдерживать все характеристики

Если дом только строится, то придется выдержать все нормы, иначе проект не будет согласован ни в коем случае. К пристроенным котельным требования предельно жесткие, поэтому придется выдерживать все характеристики.

Подробности

Главные элементы котельной в доме

Монтаж отопления в частном доме (даже если он и маленький), а также проведение горячего водоснабжения можно решать одним небольшим двухконтурным котлом, который «питается» от газа.

Но в большинстве случаев этого не хватит, а еще потребуется большой комплекс устройств, который может быть выполнен из набора таких элементов:

Котел является сердцем всей котельной. Именно он будет отвечать за нагревание воды для отопительной системы. Тепло способно получаться при сжигании различных видов топлива – газообразного, жидкого или твердого. Отдельным случаем будут электрические котлы. В особых случаях ставят даже два котла, чтобы обеспечивать частному дому полную энергозависимость.
Бойлер. Если применяется одноконтурный котел, то для нагревания воды в системе горячего водоснабжения, потребуется применять бойлер.
Расширительный бачок. В такую емкость будет попадать воды из отопительной системы, если давление в ней будет повышаться. Таким образом, радиаторы и трубы будут защищены от прорывов.
Коллектор распределительного типа. Требуется для правильного распределения теплового носителя по всей системе, а еще будет регулировать уровень температуры.
Насос для циркуляции теплового носителя. Требуется лишь для тех систем, в которых тепловой носитель будет циркулировать в принудительном режиме.
Дымоход. Требуется для отведения продуктов горения за предел дома. Дымоход может не потребоваться лишь для котлов электрического типа.
Группа контроля и безопасности представляет комплекс приборов, которые будут отслеживать температуру, а также давление в системе и котле. Также сюда могут подойти датчики, которые смогут контролировать состояние воздуха внутри котельной.
Автоматика будет получать команды от пользователя на счет требуемого уровня температуры, а еще собирает данные группы безопасности и дает возможность правильно отрегулировать основные системные параметры.
Арматура запорного типа требуется для того, чтобы проконтролировать поток теплового носителя.
Трубы, по которым будет идти вода от котла в радиаторы отопления.
Фильтр требуется для очищения воды перед тем, как она попадет в бойлер или котел. Если в регионе воды будет насыщена солями, а также будет содержать механический тип примесей, то без фильтрационного канала точно не обойтись, так как в противном случае оборудование может очень быстро отказать.

Необязательно применять для системы все описанные элементы, а еще их набор будет зависеть от большого количества факторов. Перед этим, площадь дома и разновидность топлива.

Типы котлов

Именно о того, какой тип котла будет применен, будут зависеть большинство нюансов обустройства такого помещения, как котельная. По типу используемого топлива котлы могут быть:

Газовые, которые работают от сжиженного или природного газа, а также отличаются высоким коэффициентом полезного действия и простотой управления. Их можно будет перевести с одного типа газа на второй. Это идеальный выбор для множества загородных домов.
На твердом топливе (дрова, уголь, брикеты и торф) в плане использования более экономны, но потребуется постоянно следить за системой, а также подкидывать топливо.
На жидком топливе (дизель). Монтаж котельной в частном доме с использованием котла, работающего на жидком топливе, применяется в том случае, где нет возможности применять природный газ или подвезти сжиженный. Если же спустя время в районе будет проведен газопровод, то такой котел получится переоборудовать на работу от газа.
Электрические котлы являются самыми безопасными, удобными, а еще бесшумными, но они еще и самые дорогие. Отапливать целый дом будет невыгодно, но в роли резервного источника тепла они прекрасно подойдут.

Какой мощности требуется котел? Расчет следует доверять специалистам, которые знают, что учесть следует множество параметров. Чтобы примерно понять, какой мощности оборудование может потребоваться, следует использовать правила, согласно которому на каждые 10 квадратов площади дома потребуется 1 кВт мощности оборудования. Если он будет использован в системе горячего снабжения воды, то требуется добавить еще 10% к рассчитанной мощности. Чтобы котел не работал на пределе, к этому значению добавьте еще 20%.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

Размеры котельной для твердотопливных котлов

Твердотопливные агрегаты считаются самыми экономичными, так как стоимость твердого топлива достаточно приемлемая. Они также относятся к категории невзрывоопасных, поэтому жесткие требования к такому помещению не применяются. Но основной недостаток таких котлов – низкий показатель КПД, который составляет около 75%.

Основные требования, которые необходимо учитывать при обустройстве твердотопливной топочной:

обособленное помещение;
отделочные материалы должны относится к категории негорючих;
площадь более 8 м²;
высота потолков – 2,5м;
наличие средств пожаротушения;
скрытая электропроводка с использованием стальных труб во избежание взрывоопасной ситуации;
котел устанавливается в таком месте, которое бы предполагало возможность проведения регулярной профилактики, осмотра, и в случае необходимости – ремонта оборудования;
желательно сделать прочное основание высотой в 10 см для установки котла;
комплексная вентиляция: естественная и принудительная. Естественное вентилирование происходит благодаря наличию окон и дверей, с нормативной кратностью, равной 3;
окошки или зазоры внизу входной двери должны иметь площадь в 250 см²;
минимальный показатель светопрозрачных конструкций для освещения помещения должен составлять 300 см³ на 1 м³ объема топочной;
если котельная пристроена к основному зданию, то она может иметь несколько выходов. Двери, являющиеся входом в домовладение, должны обладать термостойкостью и пожаробезопасностью;
во избежание возгорания место под установку котла выкладывают металлическим листом размером 50см х 50см, стены покрывают асбокартонном. При строительстве стен топочной используют негорючие материалы;
дымовые трубы имеют высоту не ниже 5 метров, сгибы и повороты – не более 3.

Общие этапы

Подготовка помещения для монтажа отопительного прибора состоит из определенных этапов. В зависимости от вида котла они могут незначительно отличаться друг от друга.

Составление проекта

Согласно характеристик оборудования выбирается помещение, где оно будет установлено. Для газового котла мощностью до 30 кВт возможен вариант монтажа на кухне. Но при этом необходимо выполнить ряд условий по обеспечению безопасности.

В частном доме предпочтительно выделить для котельной отдельное помещение. Это позволит в полной мере реализовать систему безопасности и контроля за работой отопительного оборудования.

Согласование проекта в специальных государственных структурах

В основном это относится к газовому оборудованию, так как контроль по его подключению и работе должны осуществлять представители управляющей организации. Что же касается пусконаладочных мероприятий, то это зона ответственности компании-подрядчика. Ее выбор остается исключительно за собственником дома.

Адаптация помещения в соответствии с требованиями нормативных документов

Это касается мер пожарной безопасности, установки приточно-вытяжной вентиляции, естественного освещения в будущей котельной.

Газовый котел

Газовый котел – самый распространенный тип отопительной техники. Благодаря относительно небольшим габаритам газовые котлы малой мощности можно разместить на кухне.

Но при этом должны быть соблюдены следующие меры безопасности:

Общая площадь помещения не должна быть менее 15 м² при минимальной высоте потолков 2,2 м.
Принудительная вентиляция является обязательным условием, даже если установлен котел с закрытой горелкой и забор воздуха для его работы происходит через коаксиальный дымоход с улицы.
Отношение площади остекления к общей квадратуре помещения должно быть не менее 1/3.
Стена, на которой устанавливается котел, должна быть сделана из негорючих материалов. Дополнительно может монтироваться защитный противопожарный экран.

Если же мощность котла превышает 30 кВт, но не более 150 кВт – то необходимо предусмотреть отдельное помещения для его монтажа. Он должно отвечать таким требованиям:

Высота потолков не меньше, чем 2,5 м.
Общая площадь не должна вызывать затруднений при обслуживании системы отопления. Но в то же время его объем котельной должен составлять не менее 15 м³.
Стены делаются из материала с пределом огнестойкости 0,75 ч, а коэффициент распространения огня по их поверхности равен нулю.
Помимо искусственного освещения предусматривается и естественное . Расчет остекления равен 0,03 м² светового проема к 1 м³ объема помещения.
Вытяжная вентиляция проектируется из расчета 3-х кратного полного замещения воздуха в час.

Если помещение расположено на 1-м или цокольном этажах здания, то оно должно иметь отдельный выход наружу. Возможна установки дополнительной двери из котельной непосредственно в дом, но при этом ее класс противопожарной безопасности должен быть 3-ей категории.

При использовании сжиженного газа в качестве энергоносителя нельзя хранить баллоны с ним в котельной. Для этого обустраивают отдельные площади, откуда с помощью газовой магистрали топливо поступает в котел.

Твердотопливный котел

Для котлов, работающих на твердом топливе ситуация несколько иная. Желательно планировать помещение котельной еще на этапе проектирования дома, так как помимо требований к вентиляции и площади необходимо предусмотреть дымоходный канал.

Для твердотопливного оборудования отдельное помещение котельной является обязательным условием. При обустройстве следует учитывать такие требования:

Общая площадь должна быть не менее 7 м². Следует учитывать возможность проведения ремонтно-обслуживающих мероприятия.
Вентиляционный канал для притока свежего воздуха рассчитывается из пропорции 8 см² площади на 1 кВт мощности оборудования.
Стены и пол изготавливаются из негорючего материала. Если вес отопительного оборудования велик – желательно сделать под него отдельный фундамент.
Высота дымоходной трубы не меньше 5 м.
Количество изгибов и поворотов в ней не превышает трех.

Общим условием для монтажа отопительного оборудования является установка предохранительно-защитных устройств, как в самом котле, так и в отопительной системе. Это запорные клапаны, байпасы, датчики дыма и т.д.

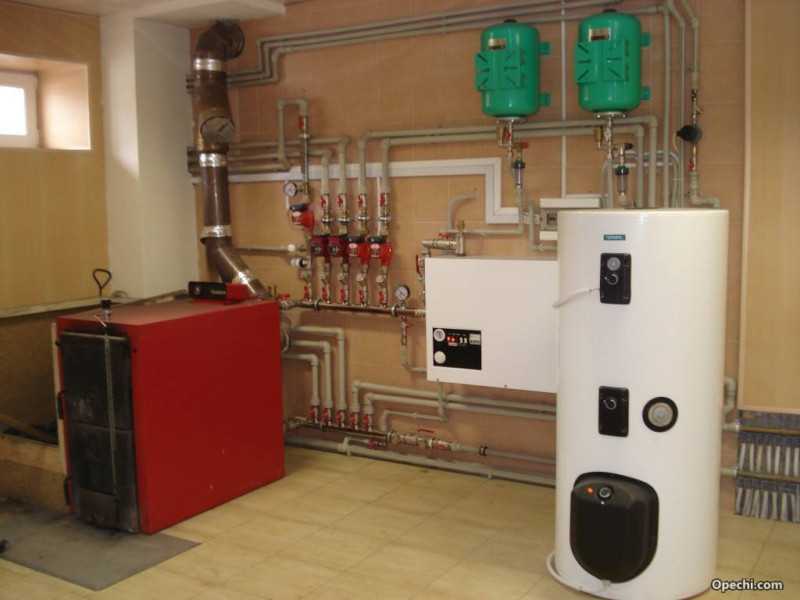

Из каких элементов состоит котельная

При проектировании и монтаже требуется учесть следующие составляющие:

Котел отопления – собственно источник генерации тепла для загородного помещения;
Бойлер или водонагреватель, в баке которого от циркулирующего внутри теплоносителя нагревается вода для системы ГВС;
Распределительный коллектор, отвечающий за транспортировку теплоносителя по всей системе отопления. В его комплектацию входят гидравлический распределитель, циркуляционный насос и гребенка.
Расширительный бак играет защитную функцию, отводя повышенное давление теплоносителя.
Группа безопасности, удаляющая лишний воздух из сети и стравливающая излишнее давление. Эти задачи выполняют воздухоотводчик, манометр и предохранительный клапан.
Система подпитки, контролирующая уровень давления теплоносителя, пополняющая его объем в случае потерь из-за испарений и иных утечек.
Запорная арматура для управления потоком или перекрытия определенных участков для проведения ремонтных работ.
Трубопроводы.
Дымоход, отводящий продукты горения из частного или загородного дома наружу. Его задача – удалять угарный газ, но сохранять тепло в системе. Такой эффект можно получить только при правильном, продуманном монтаже соответствующего оборудования.
Электронная автоматика, управляющая функционированием котельной. Она обеспечивает четкую синхронизацию всех модулей отопительной системы и ГВС.

Очевидно, что инженерное решение такого масштаба даст положительный результат лишь с грамотным учетом всех нюансов и факторов, влияющих на общий функционал. Именно поэтому перед проведением работ для любого типа помещения – частного загородного дома, коттеджа или коммерческого объекта – требуется разработать проект создания котельной с четким просчетом всех параметров.

Наша компания имеет в портфеле готовые проекты котельных, разработанные с учетом действующих норм, правил и требований СНиП, которые могут использоваться для стандартных решений или с некоторой доработкой – для нестандартных реализаций отопления под ключ.

Для осуществления всех работ по изготовлению проекта нашим специалистам потребуются:

Техзадание: оно разрабатывается нашей инженерной и проектировочной службами с учетом пожеланий Заказчика или его представителей.
Технические условия (ТУ): документы, которые указывают на параметры подключения инженерных сетей конкретного объекта и помогают определить предполагаемую мощность оборудования, в т.ч. отопительной системы, теплых полов, горячего водоснабжения, вентиляционных сетей или систем кондиционирования.
Указание точки расположения котельного оборудования в общей архитектуре объекта либо составление проекта под монтаж агрегатов в отдельно стоящем сооружении.

Корректно составленный проект котельной для дома позволит снизить первоначально предполагаемые издержки ресурсов и времени, а также станет гарантией недопущения аварийных ситуаций в процессе эксплуатации котельной.
