Строительные леса своими руками - как сделать +фото, схемы

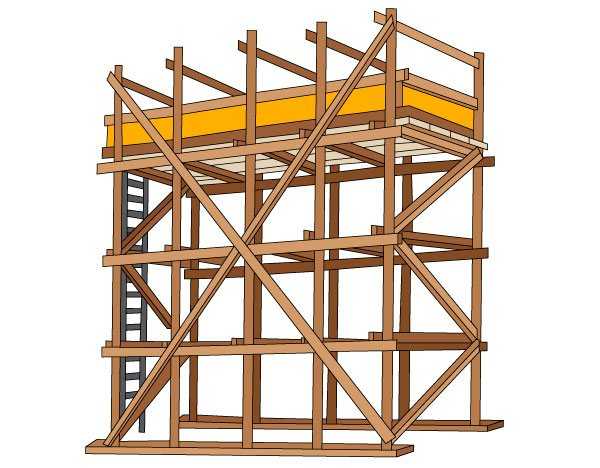

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

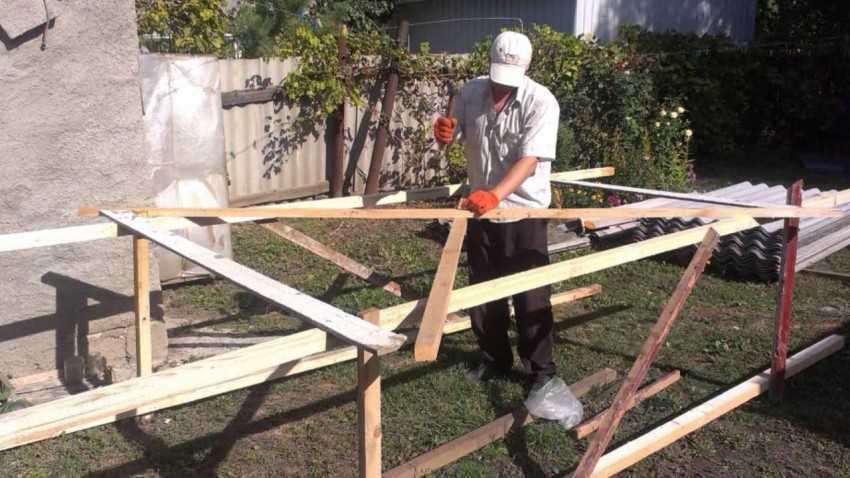

Шаг 3: Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4: Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5: Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

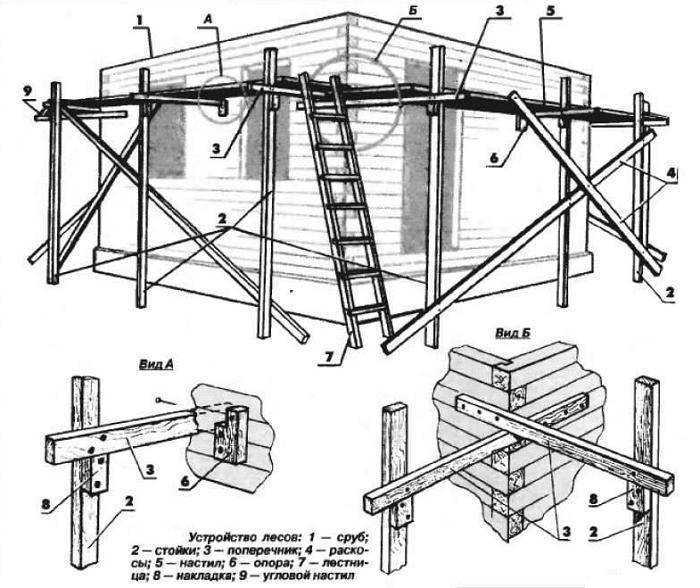

На фото — схема строительных лесов, svoimy-rukamy.ru

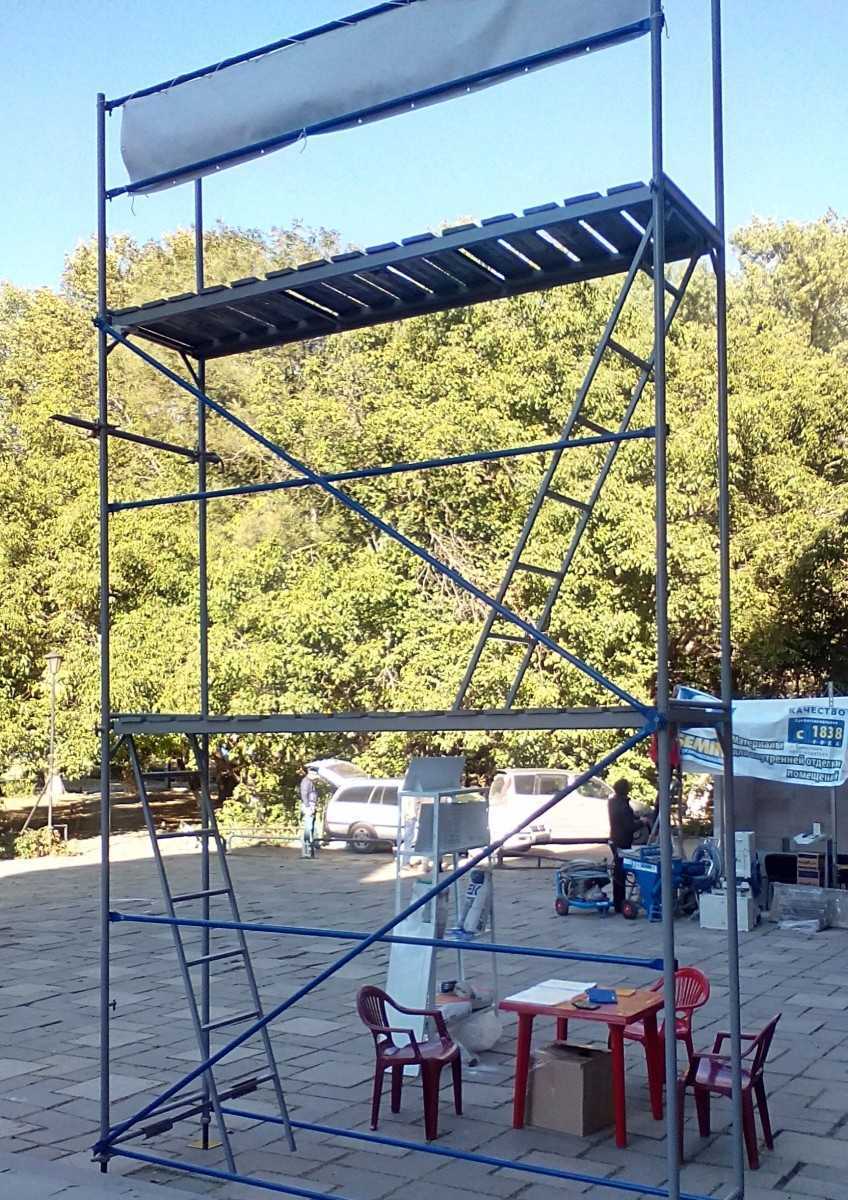

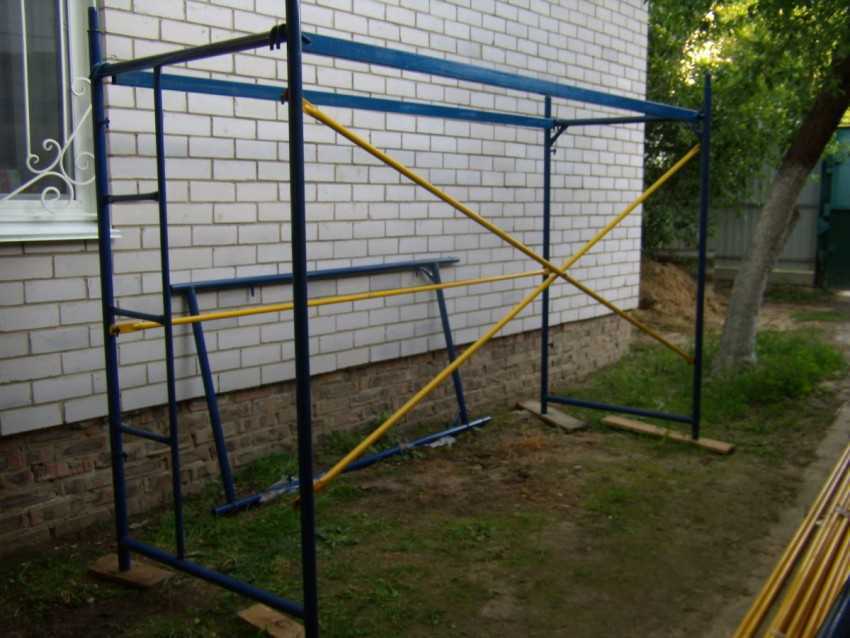

Фото строительных лесов из железа, muratordom.com.ua

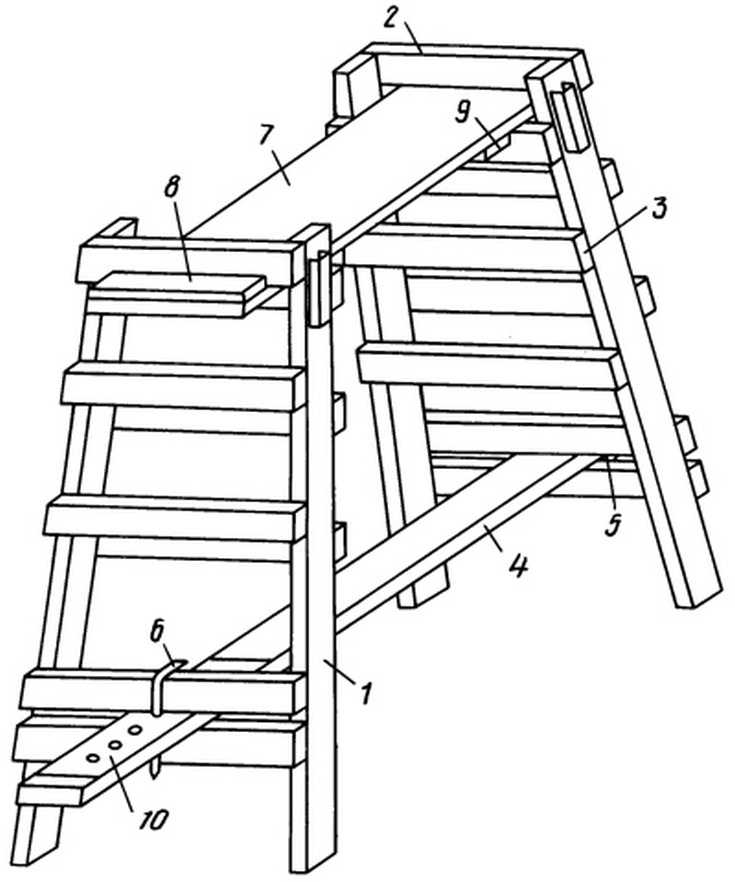

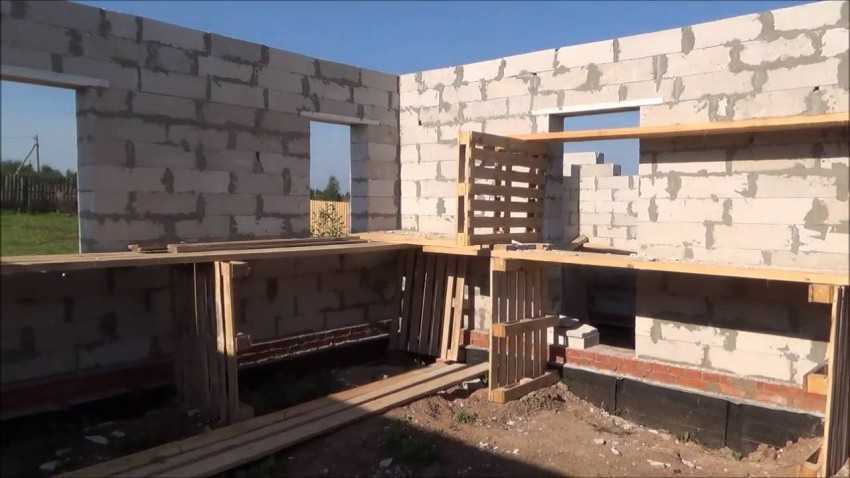

На фото — подмостки для кладки кирпичей своими руками, architector.dp.ua

Фото чертежа строительных лесов, lesapushki.ru

На фото — строительный подмосток из дерева своими руками, kakpravilnosdelat.ru

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

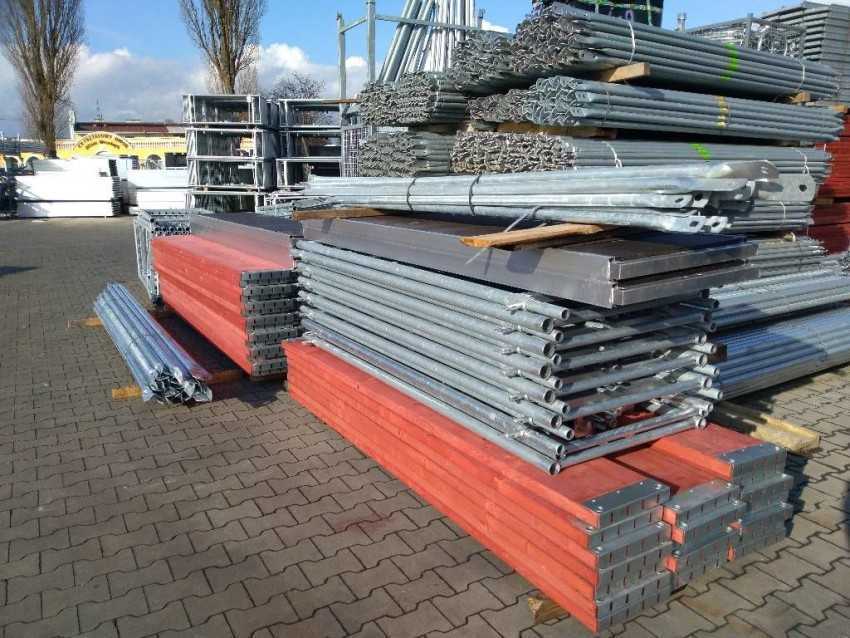

Выбираем материал для лесов

Можно встретить алюминиевые, стальные, деревянные и оцинкованные строительные леса. Материал выбрать проще, чем определиться с типом конструкции. Алюминиевые леса, конечно же, легкие, мобильность – основное их достоинство. Сталь – крепкий и долговечный материал. Причем этот сплав легко ремонтируется, чего нельзя сказать про алюминиевые конструкции. Оцинкованные строительные леса не только крепкие, как и стальные, но и не боятся ржавчины, поэтому являются идеальными для фасадных работ. Защитное покрытие позволяет даже хранить их на улице.

Очевидно, что сталь и оцинкованные конструкции будут стоить дороже всего. Алюминиевые леса, строительная пригодность которых иногда под вопросом, обойдутся дешевле. Еще сталь и оцинкованный материал намного тяжелее, поэтому частая транспортировка невозможна, но зато на такие строительные леса можно нагрузить, кроме рабочих, еще и море материала. Так что если вы работаете много, на крупных и длительных объектах, то алюминиевые леса вам не подойдут. Именно поэтому их редко используют в плановом и масштабном строительстве, к тому же, быстро окупается и дорогостоящая конструкция из более надежных материалов, так что на них не экономят.

Все вышеописанные строительные леса состоят из металлических частей. Но не стоит забывать и об их деревянных предшественниках. Этот тип является наиболее простым в исполнении и составляет конкуренцию алюминиевым строительным лесам на частной площадке. Главное достоинство – экономичность, ведь смастерить их сможет практически каждый, своими силами и почти из подручных материалов, если, конечно, рядом имеется лес.

Но такая конструкция довольно громоздкая, и после работ ее необходимо где-то хранить, алюминиевые леса в этом плане иметь выгоднее. Конечно, деревянная конструкция тоже разбирается, но доски уже вряд ли можно будет использовать еще где-то. Они испачкаются и будут поколоты гвоздями. Кроме того, самодельные леса годятся для проведения работ максимум на уровне второго этажа, правда, в частном строительстве большего и не нужно.

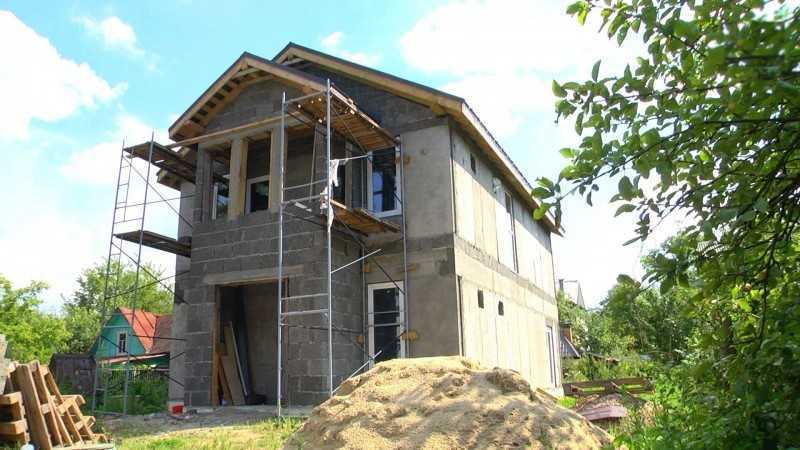

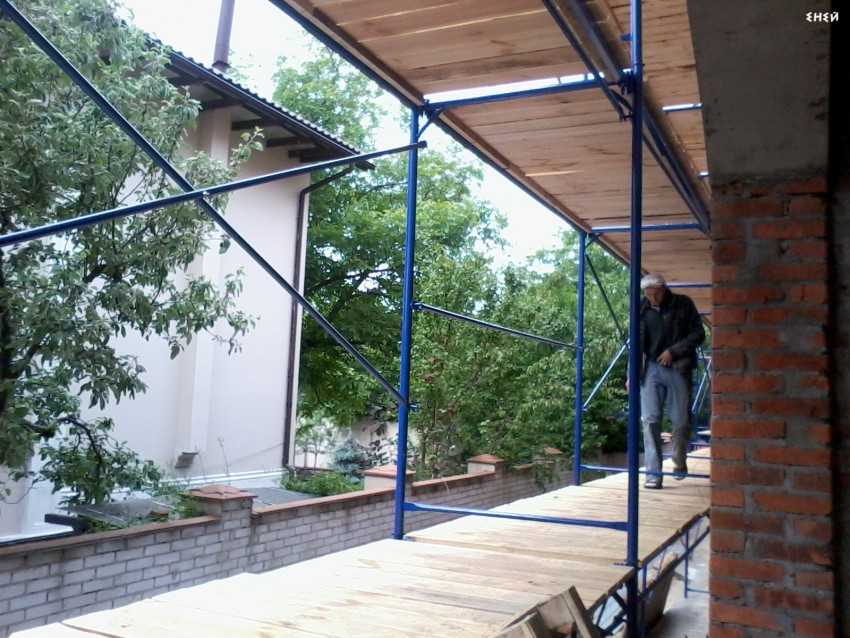

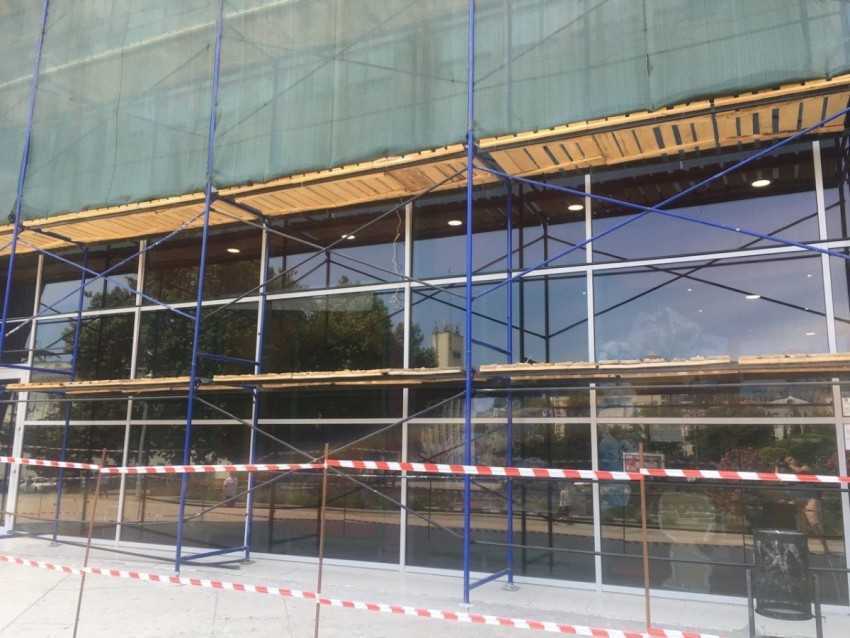

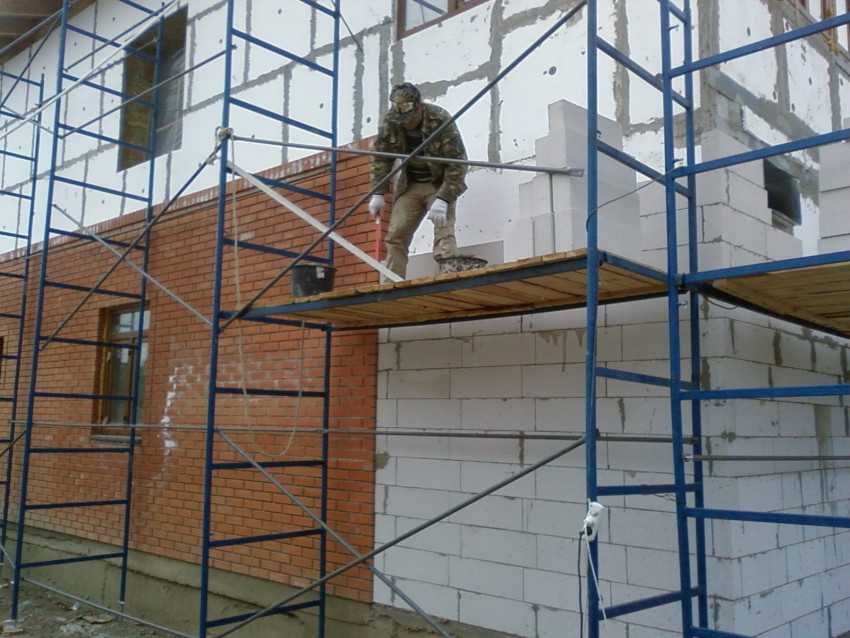

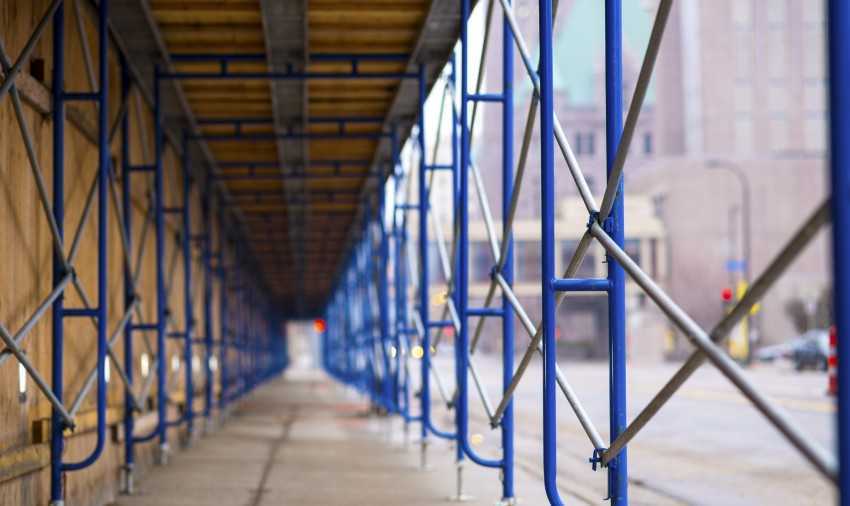

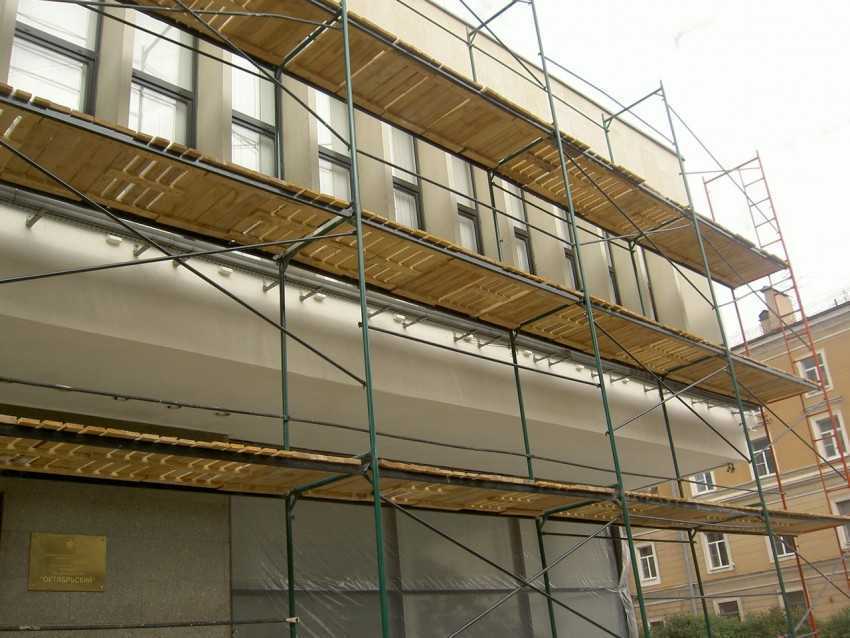

Фото строительных лесов

Также рекомендуем просмотреть:

Идеи как сделать станок для сверления
Какую люстру лучше выбрать
Направленные Wi-Fi антенны
Советы по выбору раздвижных дверей
Как выбирать кондиционер для квартиры
Капает и течет смеситель
Усилитель звука своими руками
Как сделать римские шторы
Идеи самодельных электрогенераторов
Концепция вечных фонариков
Схема как сделать самодельный металлоискатель
Идеи маленькой гардеробной
Почему потеют пластиковые окна
Идеи как использовать пространство под лестницей
Технологии производства древесного угля
Идеи обустройства кладовок в квартире
Советы как выбрать качественные пластиковые окна
Как выбрать вытяжку на кухню
Идеи, как сделать поделку из пряжи
Какие уровни лучше выбирать
Как выбрать хороший роутер для дома
Какой шуруповерт лучше выбрать
Советы как выбрать хороший холодильник
Как сделать красивый кристалл
Как работать с краном под давлением
Эффективные способы как выкрутить сломанный болт
Самодельные фонарики своими руками
Лучшие идеи как хранить игрушки
Как выбрать хороший пылесос
Рекомендации как правильно выбрать ванну
Какое отопление лучше выбрать
Какой котел для отопления выбрать
Какую кухню лучше выбрать
Как выбрать качественную плитку
Какие обои лучше выбирать
Советы для выбора пола
Какие увлажнители воздуха лучше
Какие окна лучше выбрать
Как выбрать ортопедическую подушку и матрас
Лучшие идеи зонирования пространства
Какой матрас лучше выбрать
Быстрая и пошаговая уборка квартиры
Что такое акустический выключатель
Как сделать генератор дыма
Самодельный пресс из домкрата
Простой ветрогенератор своими руками
Как сделать солнечную батарею
Какой аудиопередатчик лучше покупать
Приспособления для нарезки бутылок
Индукционные системы для отопления
Идеи электровелосипедов своими руками
Самодельные стельки с подогревом
Фильтры низких и высоких частот
Как сделать воскотопку
Идеи самодельного пескоструя
Как сделать точилку для ножа
Советы для правильного выбора смесителей
Современные варианты перегородок
Меловые доски в интерьере
Рекомендации по выбору ламината
Как нужно выбирать стиральные машины
Как устранить трещину на лобовом стекле
Правильная установка розеток
Как правильно выбирать диван
Как выбирать газовые котлы по критериям
Советы как правильно выбирать утюг
Как правильно выбирать телевизоры
Разновидности направляющих для ящиков
Как правильно выбирать шторы

Консультация и инструкции по сборке строительных лесов

Все клиенты, которые покупают строительные леса на заводе МВК, получают экспертную консультацию по монтажу-демонтажу лесов. Также в комплекте с оборудованием идет паспорт изделия, где есть подробная схема сборки-разборки рамных металлических конструкций.

Мы ждем вас по адресу в Екатеринбурге: проспект Космонавтов, д.15, литер «О», офис №2. Приезжайте!

Вы также можете позвонить по нашим номерам телефонов и узнать цену комплекта лесов для сборки на своем объекте:

В Екатеринбурге: 221-14-95, 221-14-96, 221-14-02 и 8-912-280-05-65.

В Уфе: (347) 246-74-04, 274-65-78.

В Тюмени: (3452) 693 340, 607-324.

Во Владивостоке: (423) 236-38-05.

В Челябинске: (351) 790-07-07, 270-11-44.

Или заказывайте звонок на сайте и мы вам перезвоним через несколько секунд!

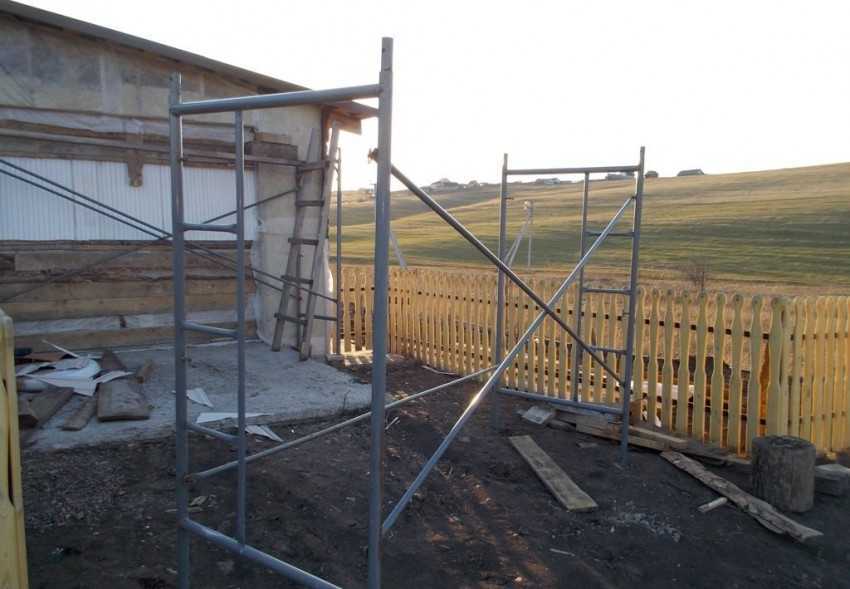

Как сделать строительные леса своими руками

Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

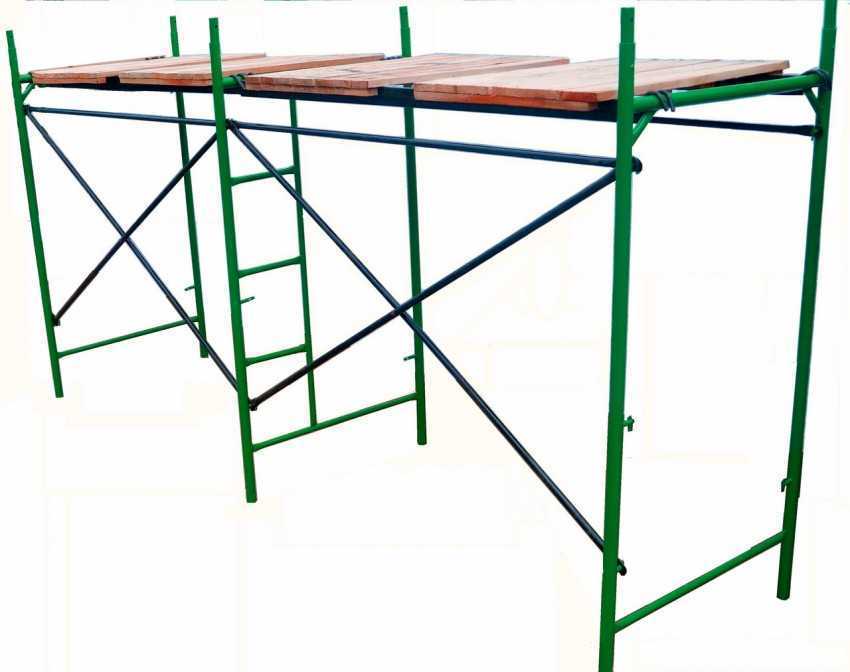

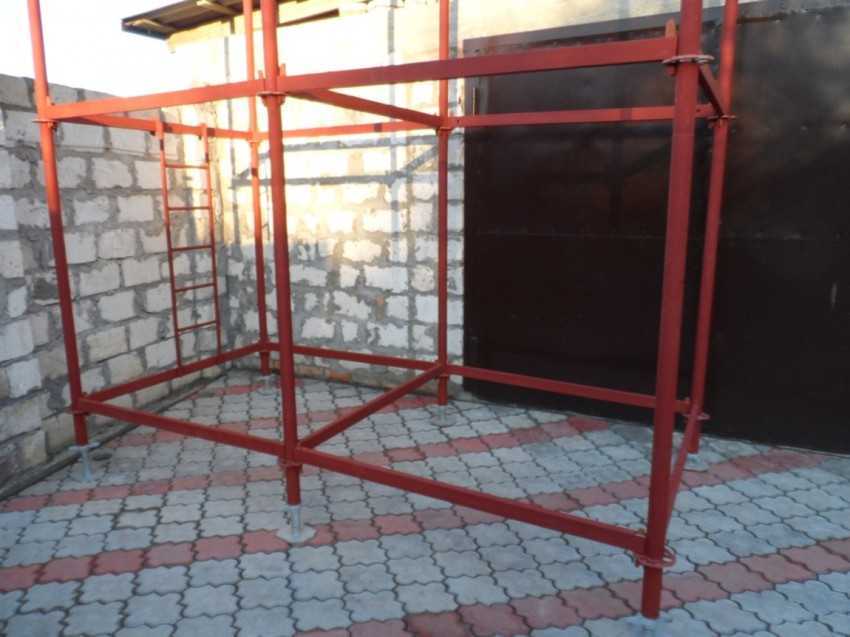

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
к стойкам приваривают горизонтальные перемычки;
в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
стяжки фиксируют к стойкам болтами и затягивают гайками;
на стойках и перилах сверлят отверстия под болтовые соединения;
к отрезкам труб приваривают пластины (подпятники);
собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Порядок монтажа рамочных лесов ЛРП

Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен: 1) изучить конструкцию рамных лесов; 2) составить схему установки для конкретного объекта, согласно ППР; 3) составить перечень потребных элементов; 4) произвести согласно перечню приемку комплекта металлоконструкций со склада с отбраковкой поврежденных элементов. 5) знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.) . 2. Рабочие, монтирующие легкие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления элементов к стене.

МОНТАЖ ЛЕСОВ:

1 этап — современные рамные леса устанавливают на спланированную утрамбованную площадку, обустроенную водоотводом и и заградительными барьерами. Под башмаки (или регулируемые опоры) укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения (стабилизирующая опора).

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

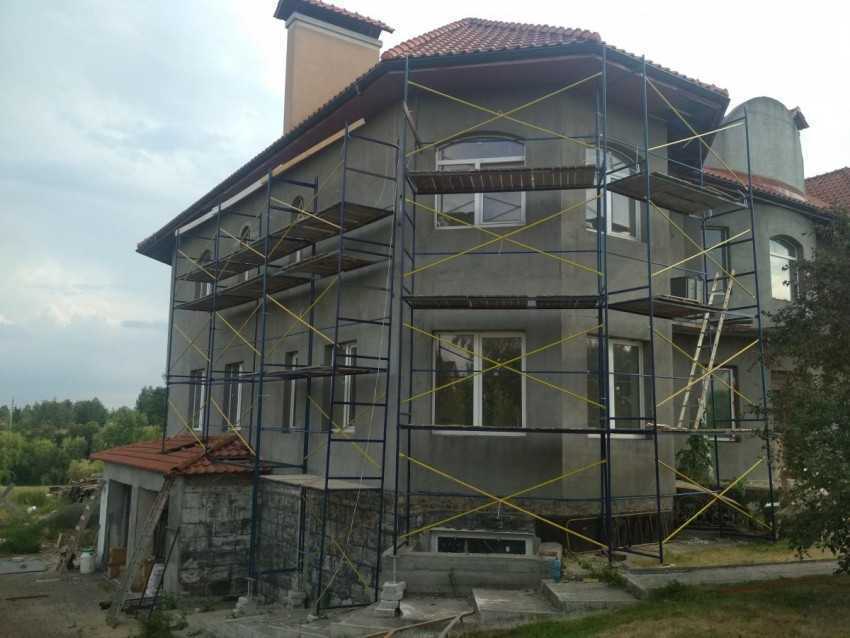

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

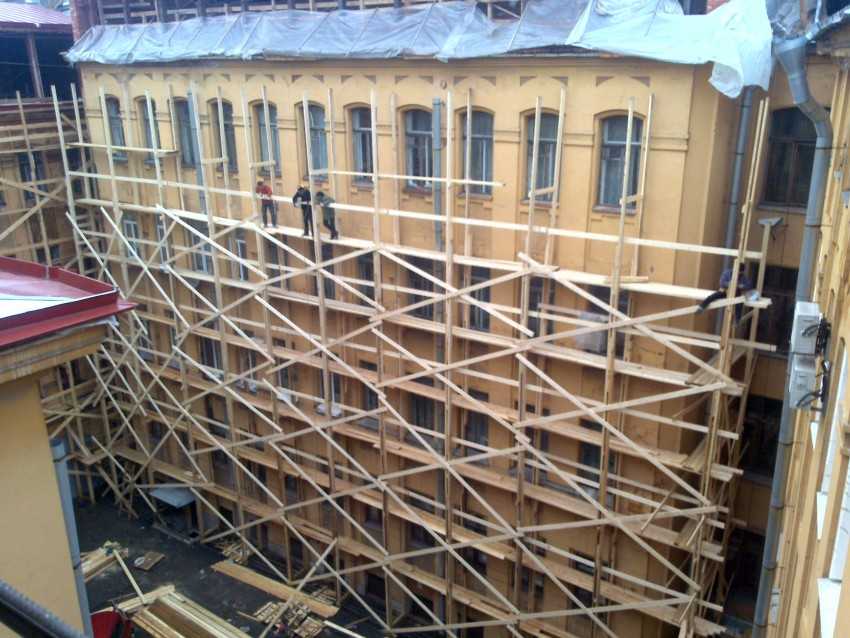

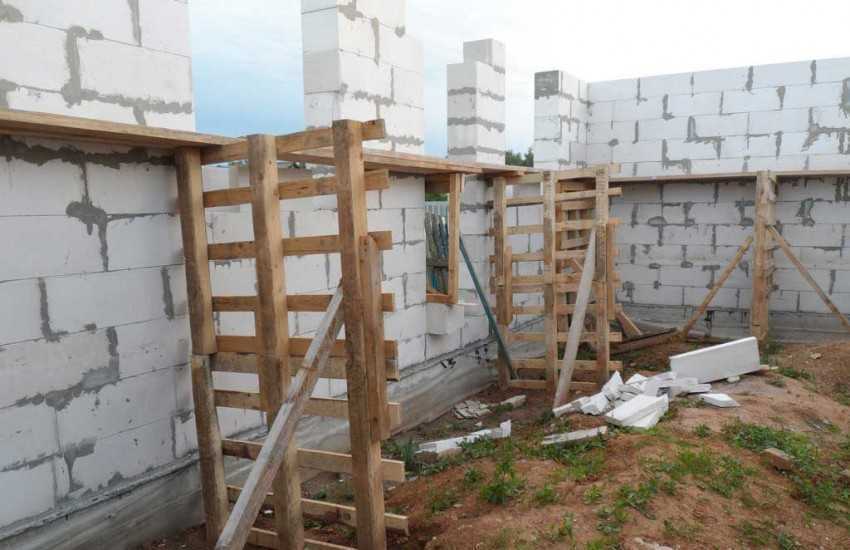

Из досок

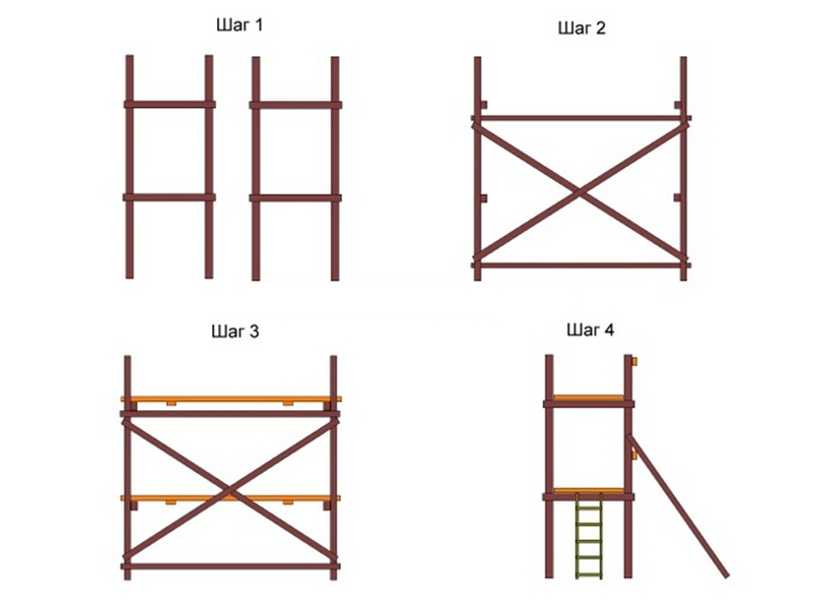

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

Леса строительные разборные металлические своими руками. Как изготовить строительные леса из труб своими руками

Строительные леса представляют собой конструкцию из каркаса, лестниц, настилов и откосов, которая предназначена на работ на определенной высоте. Соорудить подмостки можно самостоятельно. Наиболее популярным вариантом являются строительные леса из профильных труб. Как собрать сооружение и что потребуется для его изготовления? Ответы далее.

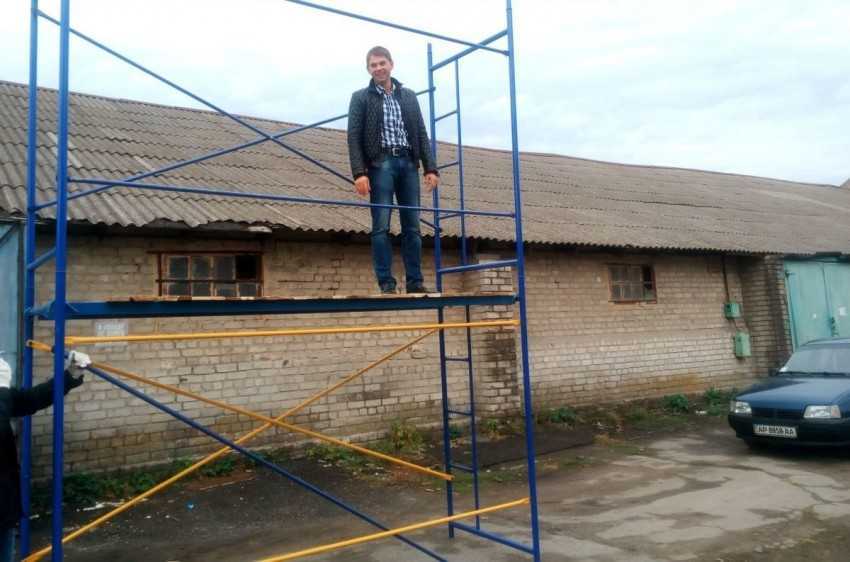

Подмостки для работ на высоте из профильных труб

Разновидности подмостков

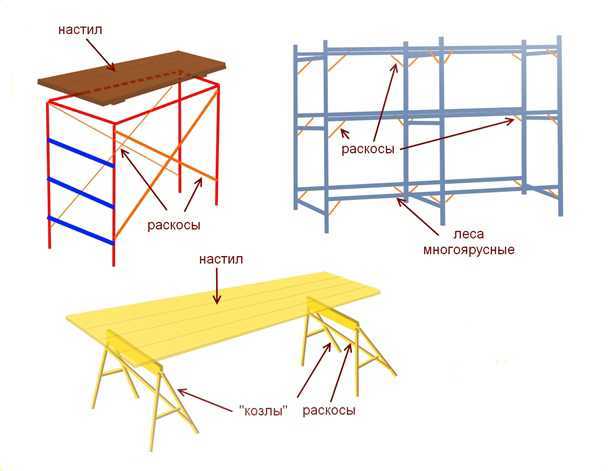

Прежде чем приступать к изготовлению строительных лесов своими руками, необходимо выяснить, какие виды подмостков существуют, и подобрать наиболее оптимальный вариант конструкции.

Различают:

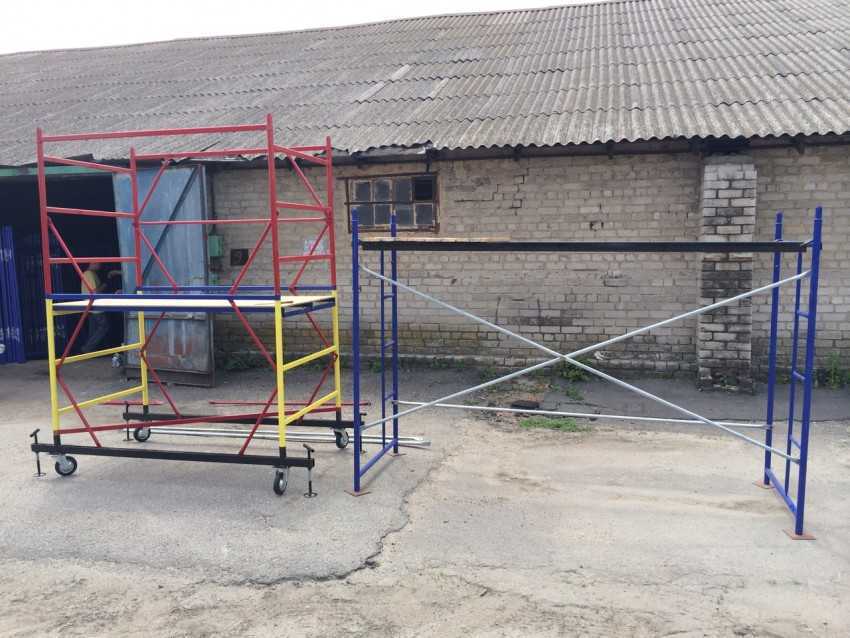

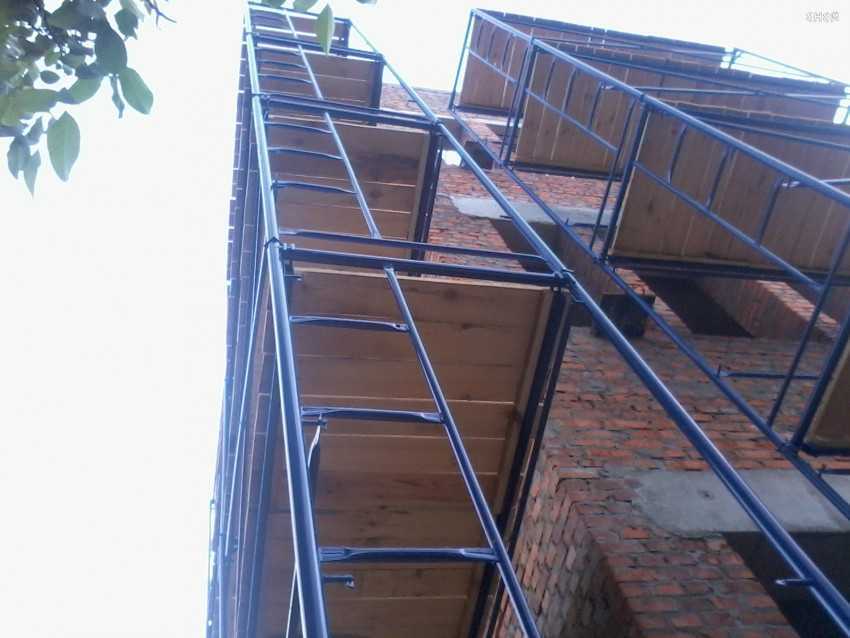

рамные леса. В основе конструкции находятся рамы из труб, соединенные между собой. Преимуществами рамных подмостков являются простота изготовления, дешевизна, возможность замены отдельных узлов при преждевременном износе. Среди недостатков можно выделить относительно небольшой уровень нагрузки (не более 200 кг на 1 м²) и ограничение по высоте (до 50 м);

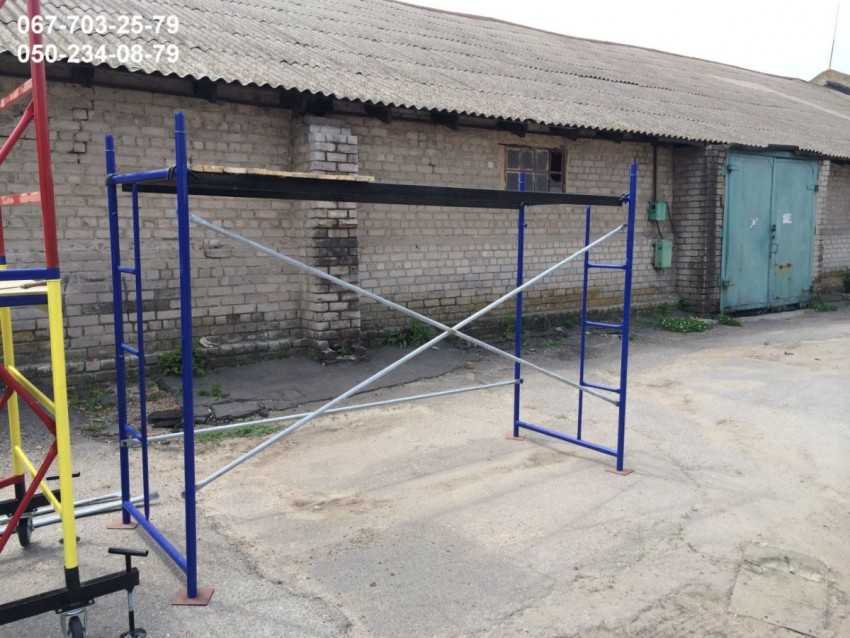

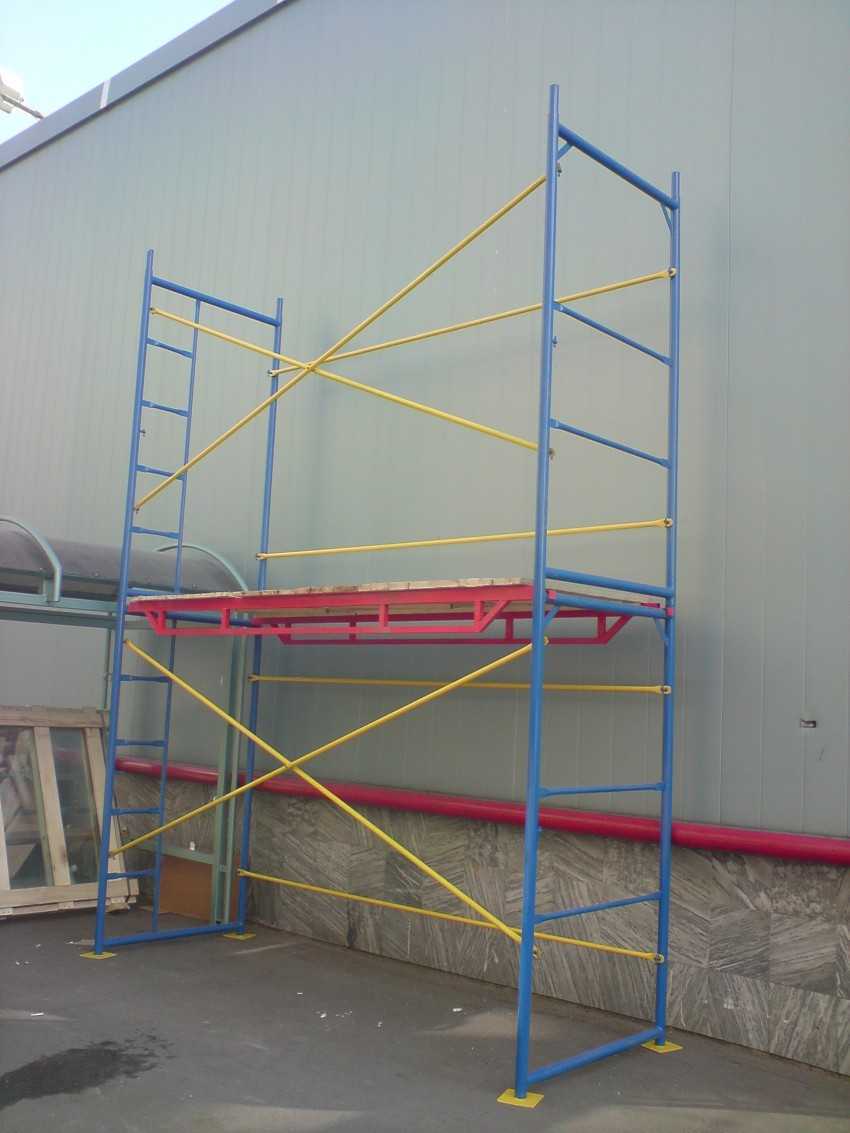

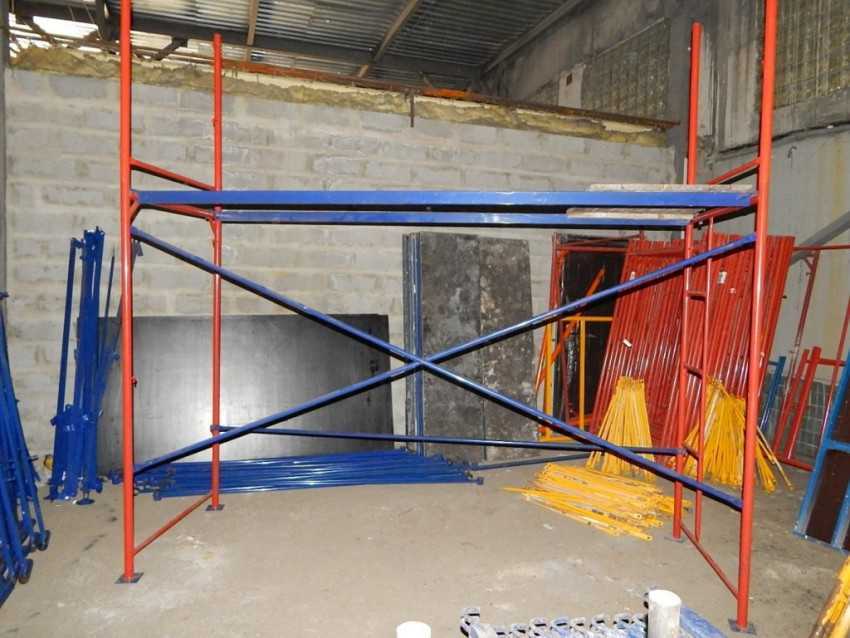

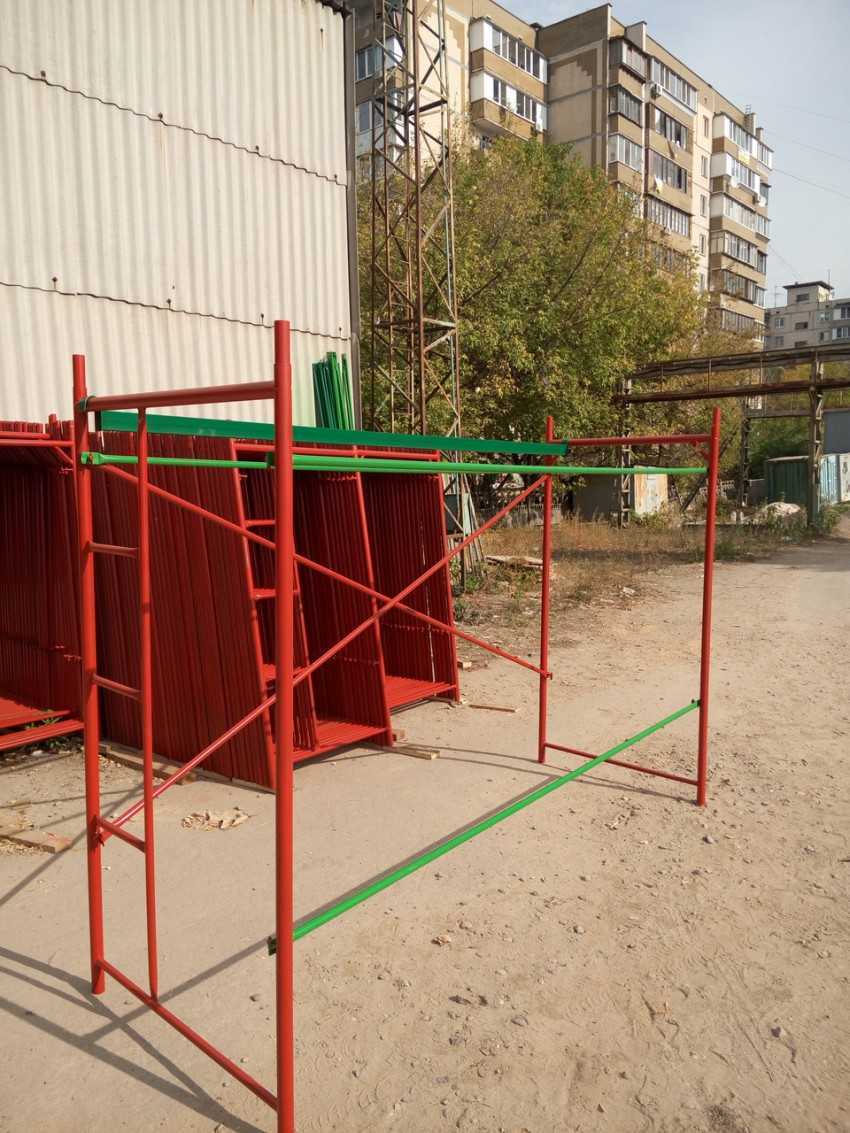

Подмостки из отдельных металлических рам

клиновые леса. Более надежная конструкция, так как собрана при помощи клинового способа крепления. Подмостки также быстро собираются и разбираются. В отличие от предыдущего варианта могут достигать в высоту до 80 м и выдерживать нагрузку до 300 – 350 кг на 1 м²;

Подмостки с клиновым способом соединения каркаса

штыревые леса. Основное отличие – наличие штыря, позволяющего укрепить конструкцию и увеличить уровень нагрузки до 500 кг на 1 м²;

Узел соединения каркаса для штыревых лесов

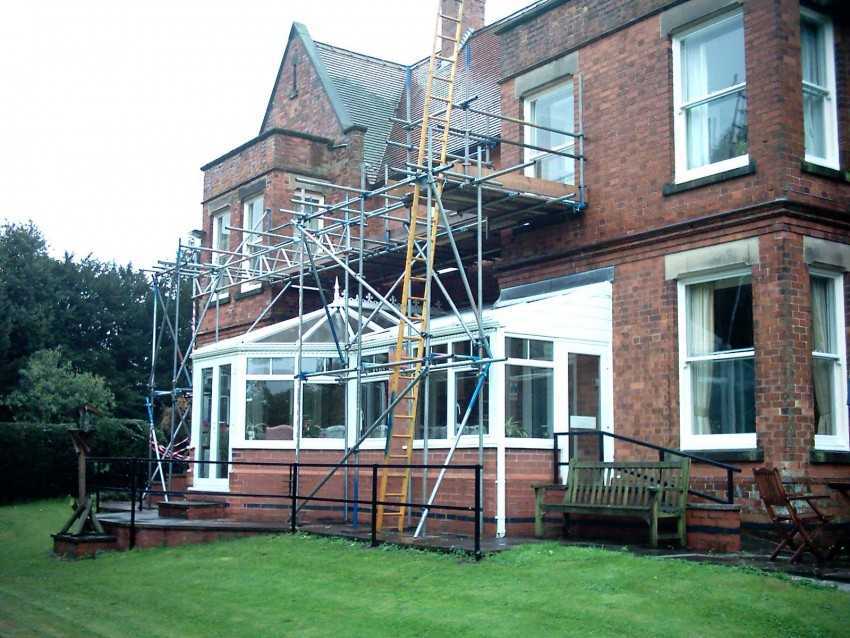

хомутовые леса. Основное отличие конструкции заключается в возможности быстрой смены расположения элементов каркаса для достижения оптимальной высоты установки.

Подмости с хомутовым способом соединения

Самодельные леса чаще всего изготавливают рамного вида. Иные виды конструкций в большинстве случаев используются профессионалами.

Инструкция по изготовлению

Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:

разработка чертежа;
подготовка материалов и инструментов;
сборка конструкции.

Что входит в чертеж

Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.

Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:

ширина конструкции;
высота подмостков;
места расположения горизонтальных перекладин,, откосов и иных элементов конструкции;
габаритные размеры профильных труб, используемых для сборки.

Схема строительных лесов для изготовления

Подготовительный этап

Чтобы соорудить самодельные леса, потребуются:

профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
профильная труба сечением 15 мм для распорок;

Трубы для изготовления строительных лесов

обрезная доска или металлический лист для настила.

Из инструментов потребуются:

болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
инструменты для разметки;
строительный уровень;
дрель для просверливания;
молоток;
саморезы или болты для крепления настила.

Сборка и установка

Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.

Земля равняется в горизонт и тщательно утрамбовывается.

Для придания конструкции большей устойчивости под стойки подмостков устанавливаются деревянные подкладки.

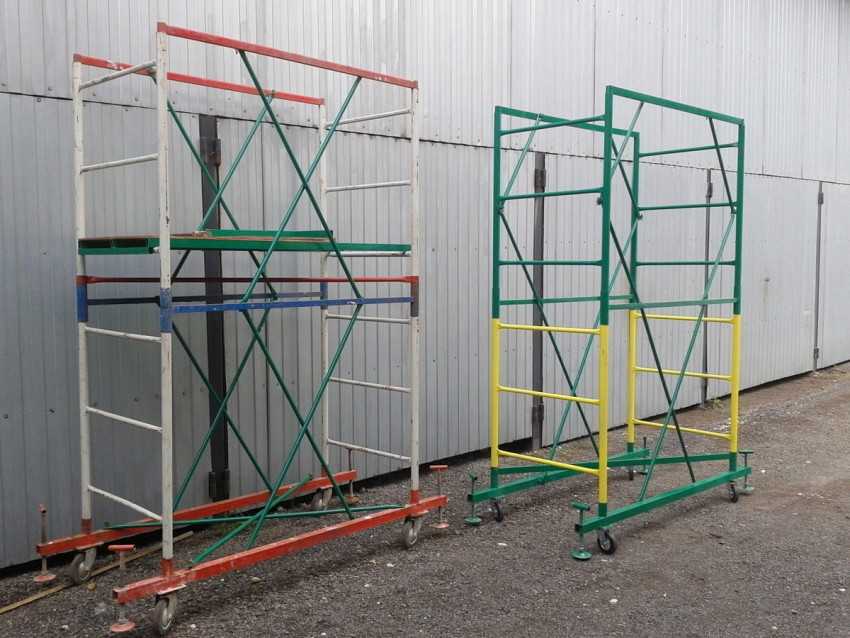

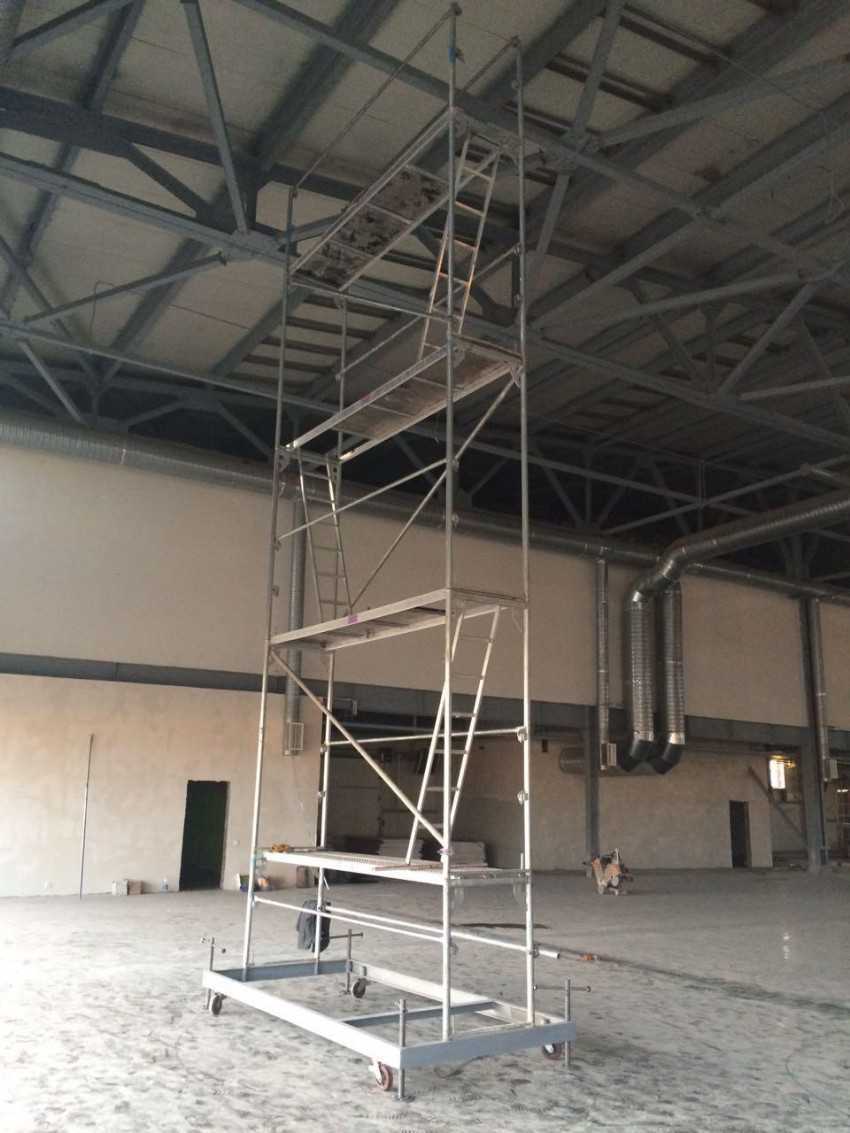

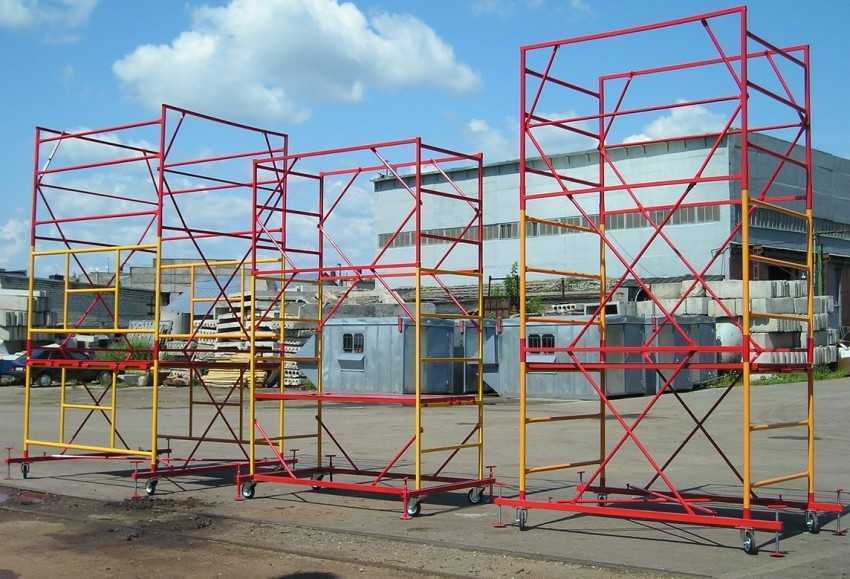

Чем удобна вышка – тура?

Одним из основных вспомогательных приспособлений на любой строительной площадке является вышка – тура Она мобильна, её легко перемещать по мере выполнения работ на отдельных участках.

Собирать и демонтировать такие вышки можно буквально за 20 минут несколькими рабочими. Вышки имеют достаточно жёсткую конструкцию, что обеспечивает их надёжность и устойчивость.

Техническая характеристика вышки позволяет выполнять работы на большой высоте и быстро перемещаться на другой участок. Зачастую вышка – тур становится необходимым приспособлением в строительном деле.

Какие материалы можно использовать для изготовления вышки?

Тура, изготовленная кустарным способом, может иметь вид разборной и неразборной конструкции. Конечно, разборный вариант более удобен в эксплуатации. В разобранном виде её легко и компактно можно перевозить на разные строительные объекты.

Разборка и сборка не займёт много времени. А вышедшие из строя элементы конструкции и крепления легко заменить.

А Вы знаете, что такую вышку не сложно изготовить самостоятельно из остатков металлических элементов на стройке и не тратить средства на покупку вышки – туры заводского изготовления.

Для изготовления вышки потребуются следующие материалы:

Для стоек вышки применимы профильные трубы диаметром не менее 30 мм.
Для укосин жёсткости потребуется труба диаметром 15 мм. или уголок с шириной полки 30 мм.
Для перемычек можно использовать стальную трубу диаметром 25 мм.
Можно с одной стороны приспособить колёса, они обеспечат удобство перемещения вышки.

Порядок изготовления вышки — туры

Вначале из трубы диаметром 15 мм. нужно изготовить отрезки по 2 метра по количеству планируемых секционных площадок вышки. На каждую секцию понадобится по четыре таких отрезка. Концы этих труб сплющивают для удобства крепления на основные стойки вышки.

Следующим этапом будет подготовка стоек вышки. Для этого профильная 30 мм. труба режется на отрезки в 1,5 и 0,75 м. Малые отрезки пойдут на изготовление ног конструкции, а трубы длиной полтора метра будут ступеньками.

При изготовлении неразборной конструкции, все элементы надёжно свариваются электросваркой с тщательной проверкой качества швов. Расстояние между труб ступенек не должно превышать 30 см. В конечном результате к основным стойкам монтируются колёса.

Изготовление сборно-разборной вышки более сложный процесс и потребует специальных крепёжных узлов (зажимных хомутов или болтов). Кроме того, для крепления элементов конструкции болтами необходимо просверлить много отверстий в трубах.

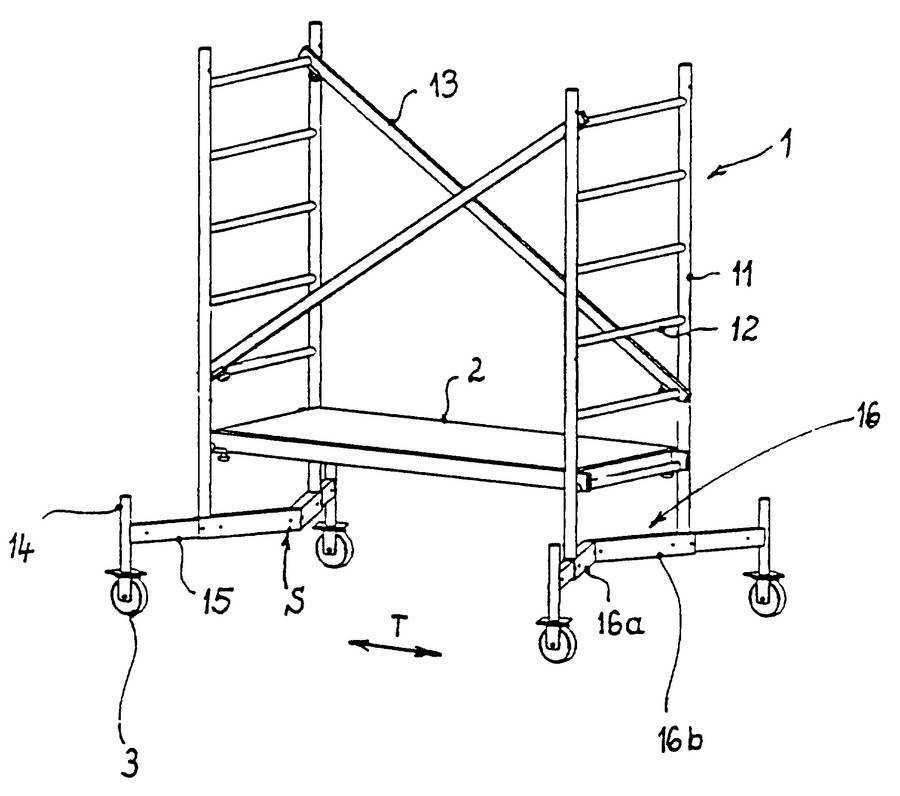

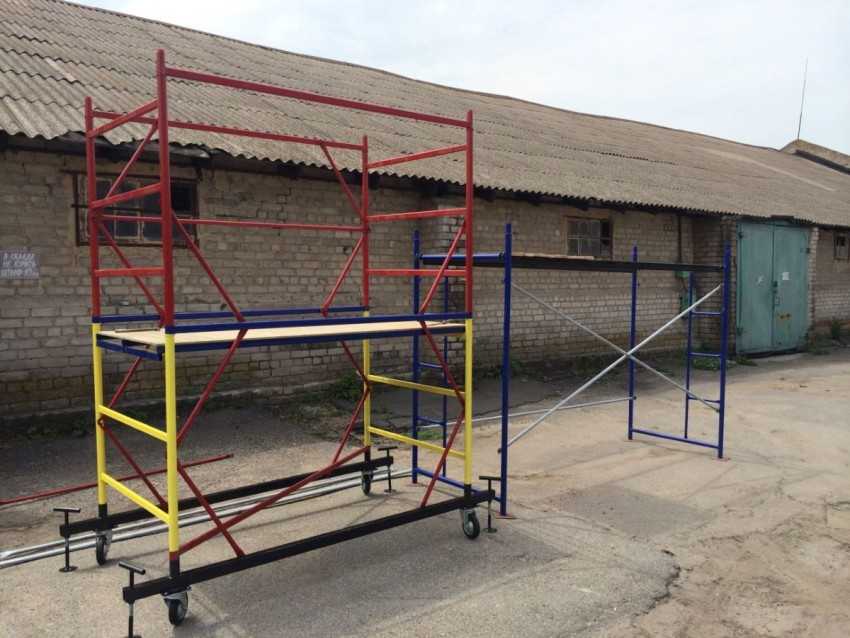

Вышка тура, описание устройства.

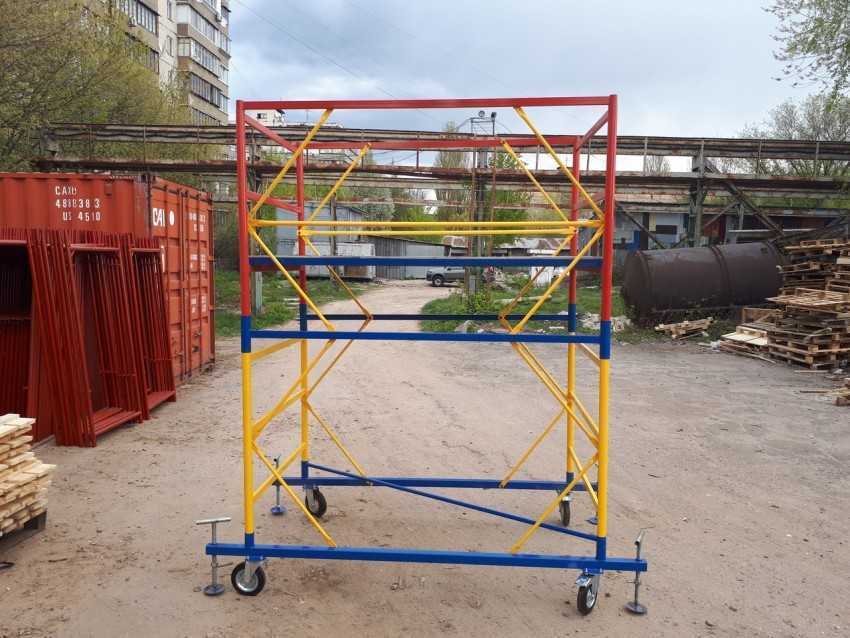

Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских рам, имеющих три ступени.

Параллельные рамы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках гантелей. Нижние секции устанавливаются на два основания, которые соединены между собой объемной диагональю.

Основания имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.

Вышка имеет комплект настилов, который состоит из двух типов – сплошного и с люком.

Для обеспечения устойчивости вышка может быть снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.

Вышка должна устанавливаться строго вертикально при помощи винтовых опор. Настил вышки должен иметь ровную поверхность.

Вышка может быть оборудована стабилизаторами для обеспечения ее наибольшей устойчивости. Если существует опасность опрокидывания ветровой нагрузкой или другими факторами, вышку требуется укрепить к зданию растяжками как можно ближе к верхнему ярусу. Необходимо выполнять требования СНиП Ш-4-80 «Техника безопасности в строительстве» и ГОСТ 24258-88.

Стандартные леса из дерева

Конструкция этих подмостей пришла к нам из Средних веков. Принцип формирования рамы и соединения деталей с тех пор не изменился. Усовершенствовались только сами крепежи

На них стоит обратить особое внимание

Основные элементы деревянных лесов

1 — стойки; 2 — поперечены; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы

Стойки. Вертикальные опоры из обрезной доски хорошего качества. Воспринимают нормальную (по вектору гравитации) нагрузку от всей конструкции и передают её на основание (грунт). Требования к стойкам:

Доска обрезная 1-го сорта любой породы.
Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
Механическая целостность каждого отдельного элемента. Доска не должна быть лопнувшей, надломанной, гнилой, кривой, переменного сечения, с избыточным обзолом или отверстиями.
Доска не должна быть поражена насекомыми.

Особое внимание необходимо уделить узлу сращивания стоек по вертикали. Элементы должны соединяться «встык», а не «внакладку» и зажиматься с обеих сторон. Поперечины

Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры

Поперечины. Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры.

Настил. Поперечные трапы, передающие нагрузку от людей и материалов на поперечины. Может быть выполнен из обрезной или необрезной доски, а также быть комбинированным — направляющие из доски, сверху листовой материал. Допускается сплошной настил и в разбежку.

Раскосы. Диагональные связи, соединяющие стойки разных рядов. Допускается использование рейки, горбыля. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.

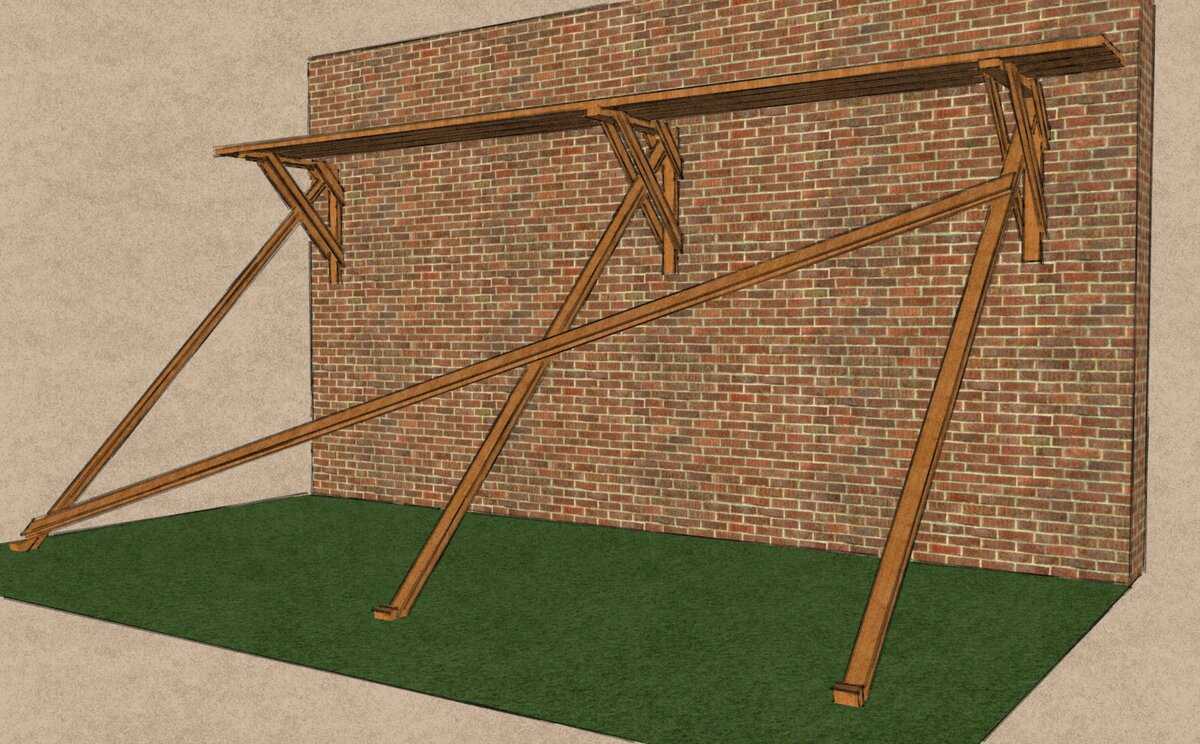

Откосы. Диагональные упоры, поддерживающие конструкцию во избежание отклонения от стены. Обычно применяют доску 25 мм.

Правила возведения деревянных лесов

Существует набор общих правил, соблюдая которые вы сможете собрать надёжную и безопасную конструкцию. Эти правила выведены из требований ТБ и опыта работы мастеров-высотников:

Основание должно быть надёжным. Если под ногами рыхлая земля или песок — сделайте деревянные площадки для опоры стоек.
Ширина прохода между стойками — не менее 500 мм.
На каждый узел — не менее 3-х точек крепления. При многоточечном креплении — шаг 50–70 мм в шахматном порядке.
Используйте мощные саморезы (не менее 4,2 мм). В случае сборки на гвоздях (100 мм) загибайте их с обратной стороны.
Всегда устанавливайте поручни с внутренней стороны стойки.
Применяйте лобовую доску (ограждение у настила).
Стойки в месте сопряжения должны быть торцованы.
Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.

Сборка лесов

Для создания деревянной конструкции подмостей понадобится минимум инструмента: пила, молоток с гвоздями и рулетка.

Порядок работы:

Длину рабочего пространства следует разделить на оптимальный шаг (1,5 м) и получить количество стоек.
Собираем «конверт» — раму из стоек и поперечин. Для этого выкладываем параллельно две доски и отмеряем высоту яруса. Сшиваем их в этом месте поперечиной.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой

Сшиваем раму раскосом.
Заготавливаем необходимое количество «конвертов».
Установить два «конверта» вертикально, в проектное положение. Сшить их раскосом на максимальной высоте так, чтобы они стояли без поддержки.
Установить количество конвертов согласно длине доски настила так, чтобы её края попадали на поперечины.
Завести доску настила на поперечины и зафиксировать. Усилить раскрепление раскосами.
Закрепить настил сверху саморезами или гвоздями.
Установить аналогичным образом остальные «конверты» и настил.

Внимание! Никогда, ни при каких обстоятельствах не сращивайте настил между опорами! Стык досок или листов настила должен приходиться на поперечину!

Установить поручень и лобовую доску.
По возможности привязать конструкцию к стене.
Если высота более 2-х ярусов и требуется наращивание стоек, следует сначала установить откосы. Для этого нужно связать стойки в нижней части горизонтальной доской максимальной длины. Затем край этой доски связать с верхом стойки — получится надёжный треугольный упор.

Разбор лесов проводится в обратном порядке — демонтаж настила, поперечин, наращенных стоек, откосов и конвертов. Разборку должны проводить квалифицированные и опытные плотники.

Требования к лесам для строительства и ремонта

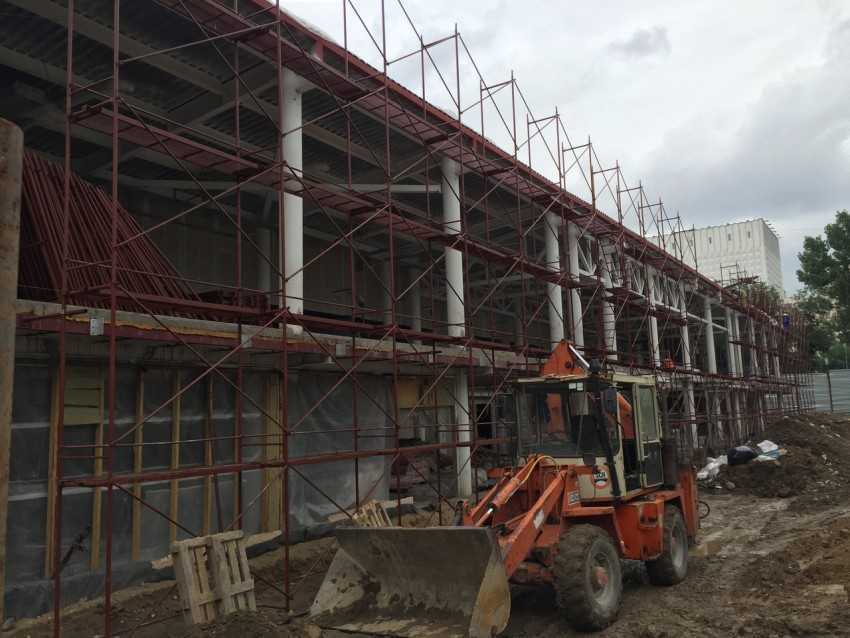

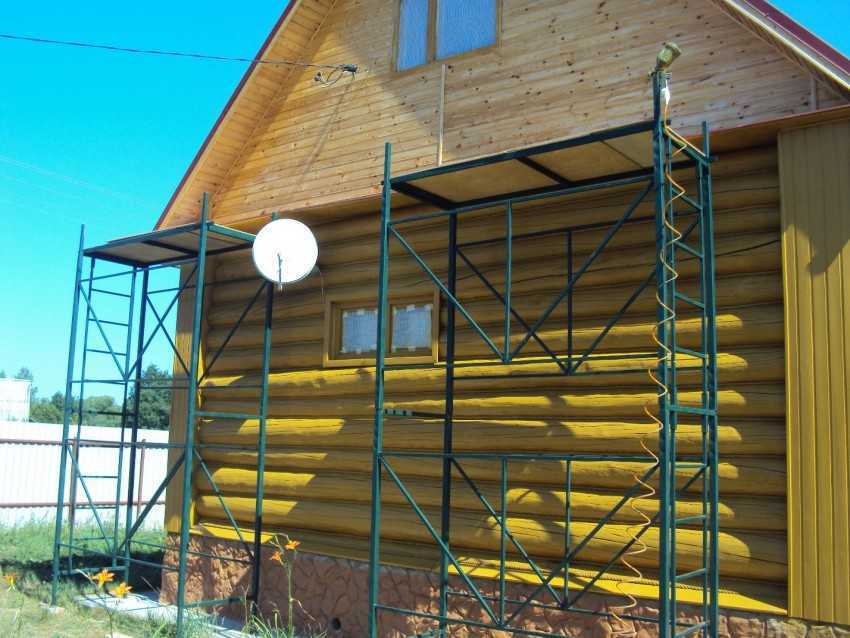

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими рукамибез них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

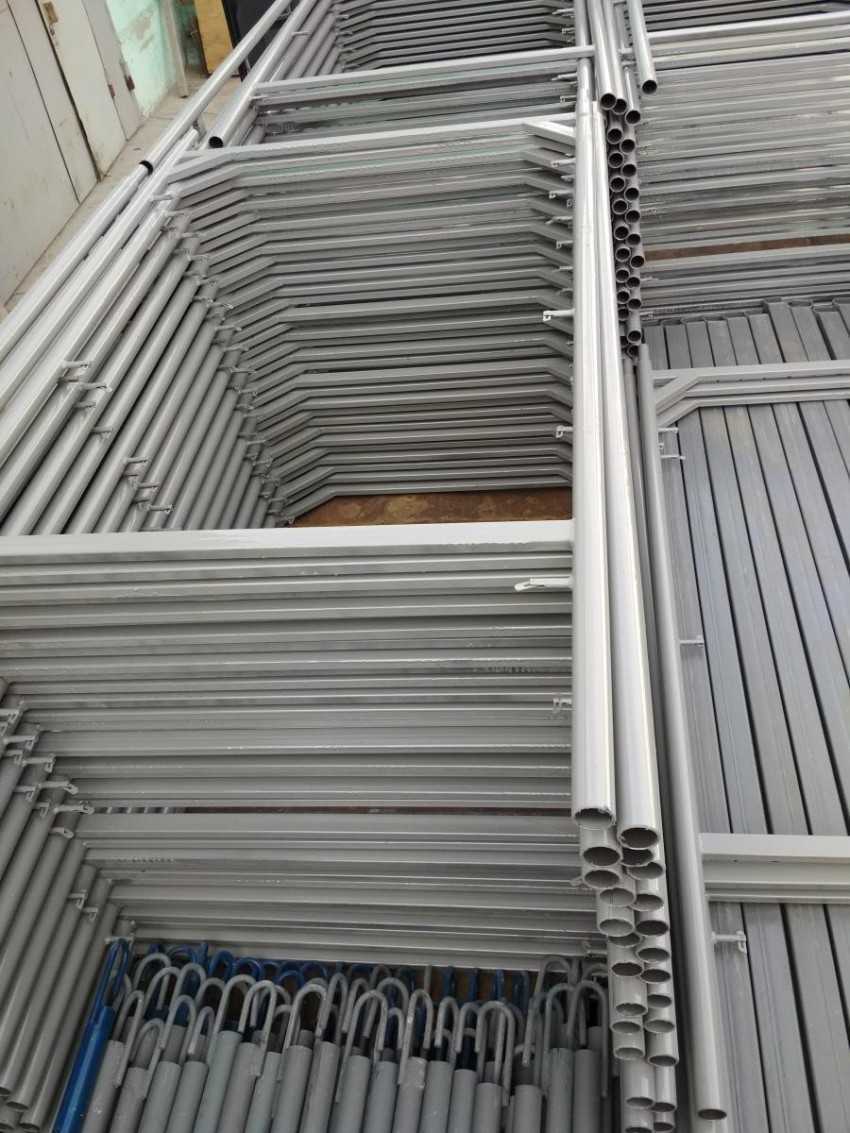

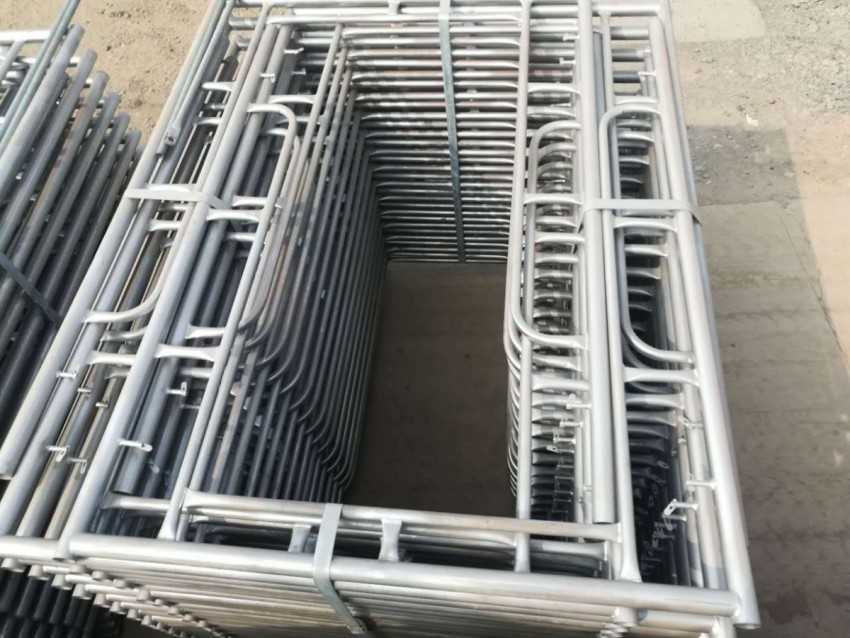

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.
