(+27 фото) как сделать пескоструй своими руками

Воздуховоды самодельного пескоструйного аппарата

Следующий немаловажный элемент пескоструйного аппарата – воздуховод и шланг готовой песко-воздушной смеси. Они представляют собой резиновые армированные рукава диаметром 1\2 дюйма. При работе необходимо следить за тем, чтобы шланги не имели перегибов и изломов. Это препятствует правильному движению, как воздуха, так и готовой смеси и создает трудности при обработке деталей.

Воздуховод соединяет компрессор с входным отверстием тройника, присоединенного к выходному крану емкости для песка. На выходное отверстие устанавливается шланг, по которому будет происходить движение смеси воздуха и песка. Для достижения высокого качества соединения рекомендуем на каждый из торцов шлангов устанавливать металлические слесарные хомуты.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

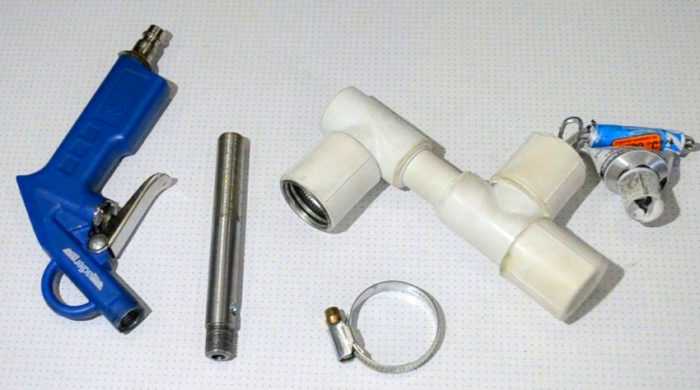

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

• продувной пистолет пневматического типа;
• тройник для сантехнических работ;
• шаровый кран, при помощи которого будет регулироваться подача абразива;
• выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

• рукоятку, оснащенную механизмом подачи воздуха;
• клапан для смешивания, который берется из пистолета-краскопульта;
• емкость для абразива;
• тройник;
• шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Сопла и абразив для пескоструя

От сопла пескоструйного аппарата, через которое выбрасывается абразивная струя, зависит очень многое: сам характер процесса обработки, его качество, расход абразива и воздуха. А от последнего – требуемая производительность компрессора (см

далее), что в любительских условиях или для ИП немаловажно. Поэтому, прежде чем разбираться, как самому сделать пескоструй, нужно выяснить, как быть с соплами для него

Сопло из карбида бора для пескоструйного аппарата

Первое тут – не делайте пескоструй со стальными соплами: они теряют нужную профилировку еще до окончания обработки детали. На ютубе можно найти описания самодельного пескоструя из… пропиленовых водопроводных труб! Тамошние комментарии к ним здесь приводить неуместно, но они вполне справедливы. Сопла для пескоструйной обработки делают из карбида бора (см. рис. справа и далее). Сопла из других твердых материалов или очень дороги, или быстро изнашиваются; в том и другом случае процесс оказывается нерентабельным.

Второе – абразивная струя гораздо сильнее, чем при ручной или механической обработке, импрегнирует поверхность детали микрочастицами абразива. Попросту – вбивает их туда. Микроимпрегнирование абразивом может быть отчасти полезным – на импрегнированную поверхность лучше ложится краска и прочнее на ней держится. Но эта же поверхность обнаженная теряет стойкость к химическим воздействиям и загрязнениям. Способ уменьшить импренирование до приемлемого – применять абразив равной или меньшей с материалом твердости. Угольно-шлаковым порошком (см. далее) из пескоструя тоже можно вывести узор или надписть на зеркале, но, стоит его 2-3 раза протереть с моющим, и на узоре появится невыводимая грязь.

Обычный речной и овражный песок для абразивоструйной обработки абсолютно непригоден: примеси глины в нем импрегнируют обрабатываемую поверхность до полной непригодности детали. Неответственные части изделия (автодиски, днище кузова и т.п.) обрабатывают угольно-шлаковым порошком, для него требуется компрессор меньшей производительности. Хотя расход абразива при этом больше, но сам он намного дешевле, см. рис. Кузова подержанных машин под покраску обрабатывают горным просеянным кварцевым песком, а стекло и особо ответственные изделия (напр., реставрируемые ценные ретро автомобили) – кварцевым карьерным очищенным и тщательно фракционированным. Фракции от 0,05 (хужожественное матирование стекла) до 0,2 мм (очистка от спекшихся загрязнений).

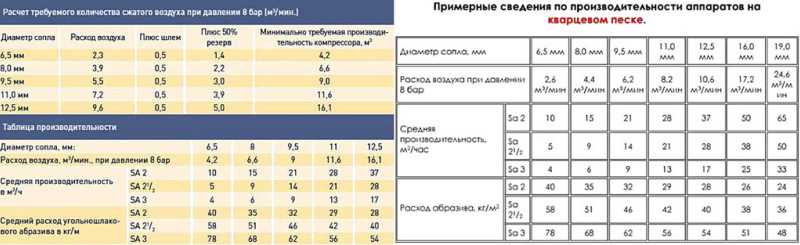

Сравнение расходов воздуха и абразива для пескоструйной обработке угольно-шлаковым порошком и кварцевым песком

Самодельные сопла

Сопло для пескоструя штука недешевая, а изнашивается довольно быстро. «Китай» годится разве что ободрать слежавшуюся грязь перед чистовой обработкой, а вот плотную пленку гидроокиси на металлах берет уже плохо. Вместе с тем полую цилиндрическую втулку подходящих размеров из карбида бора можно купить гораздо дешевле, чем профилированное сопло из него же. Но возможно ли в домашних условиях обработать материал, который, по идее, берется только алмазом?

Профили сопел для пескоструя просты. Прямые (поз. 1 на рис.) используются для предварительной очистки поверхностей и вообще в большинстве случаев. Раструб на входе сопла необходим – без него струя будет слабой и станет только «есть» сопло и пылить, а не чистить деталь. Сопла Вентури, дающие сильную широкую однородную струю (поз. 2) ставят для чистовой обработки ответственных поверхностей; расход абразива и воздуха через сопло Вентури прим. вдвое больше, чем через прямое. Сопла с сужением (поз. 3) используются для матирования стекла по трафарету: струя из других сопел может проесть трафаретку до дыр, и вся работа будет испорчена.

Как самому сделать сопло для пескоструя из карбида бора

Переделать круглую втулку из карбида бора во вкладыш сопла для пескоструя можно с помощью конических или цилиндро-конических шлифовальных головок (шарошек) из того же материала, поз. 4. Придется только еще и выточить стальную обойму с резьбой. Вкладыши прямых сопел (поз. 5 и 6) можно сделать на настольном сверлильном станке, развернув шарошкой на 30-45 градусов раструб во втулке. Чтобы переделать его, или недорогое прямое сопло в сужающееся (поз. 7-9) понадобится уже токарный станок: шарошку крепят в задней бабке как патрон со сверлом, а заготовку в шпинделе. Подача в обоих случаях ручная нежнейшая: вы не болванку дырявите, а стачиваете хрупкое хрупким! Эмульсию не лить ни в коем случае!

Как сделать пескоструй из пластиковой бутылки и компрессора своими руками

Для создания пескоструйного аппарата на основе бутылки и компрессора понадобится приобрести также распылитель. Он необходим для непосредственной подачи абразивного материала на обрабатываемую поверхность.

Подготовка распылителя

Для изготовления пескоструйного аппарата рекомендуется приобретать распылитель со сменными соплами. Если изначальный наконечник подойдет для устройства по размерам, его можно будет оставить. Но слишком маленькое сопло при необходимости окажется легко заменить.

Алгоритм подготовки распылителя к использованию выглядит так:

1. Перед монтажом сопла на приспособление устанавливают переходник с наружной резьбы на внутреннюю. Это исключит рассеивание абразивной струи. Для смены резьбы используют переходную муфту диаметром 1 см.
2. Для придания соединению герметичности переходник обматывают тефлоновой лентой по часовой стрелке. Место стыка надежно затягивают пассатижами, чтобы исключить любые люфты.
3. Распылитель несильно зажимают в настольных тисках и при помощи шлифмашинки с отрезным диском удаляют примерно 0,6-1,3 см от длины сопла.

При вырезании отверстия в наконечнике необходимо очень тщательно наносить предварительную разметку. Длину снимают с предельной аккуратностью, поскольку шлифмашинка часто захватывает лишнее.

Пропиливать в наконечнике большое отверстие не рекомендуется, поскольку это увеличит расход абразива

Изготовление резервуара

Превратить пластиковую бутылку в резервуар пескоструйного аппарата можно по такой схеме:

1. На горлышке емкости острым ножом снимают цветное кольцо, оставшееся от крышки.
2. На месте убранной детали сверлом 3 мм проделывают сквозное отверстие.
3. Расширяют дырку при помощи насадки 4,8 мм.

После этого бутылку переворачивают вниз дном, через горлышко засыпают абразив и плотно закручивают крышку. Наполнять сосуд нужно доверху, но слегка не доходя до проделанного отверстия.

Чтобы сверлить жесткое горлышко бутылки было удобнее, тару следует аккуратно зажать в тисках

Сборка и проверка конструкции

На последнем этапе остается соединить части пескоструйного аппарата между собой. Делают это так:

1. Вставляют сопло в проделанное сквозное отверстие в бутылке.
2. Обрабатывают места соединений термоклеем для герметизации.
3. Подключают распылитель к компрессору с небольшой мощностью 3-5 атм.
4. Испытывают конструкцию в работе на небольшом участке поверхности.

При помощи самодельного пескоструя на основе бутылки удобно очищать от ржавчины мелкие металлические детали.

Видео о пескоструе своими руками из бутылки показывают, что домашний аппарат обладает невысокой мощностью, но грязи в процессе использования все равно оставляет много. Работать с приспособлением нужно в защитной одежде, очках и респираторе.

Рекомендации специалистов

Несколько дополнительных советов:

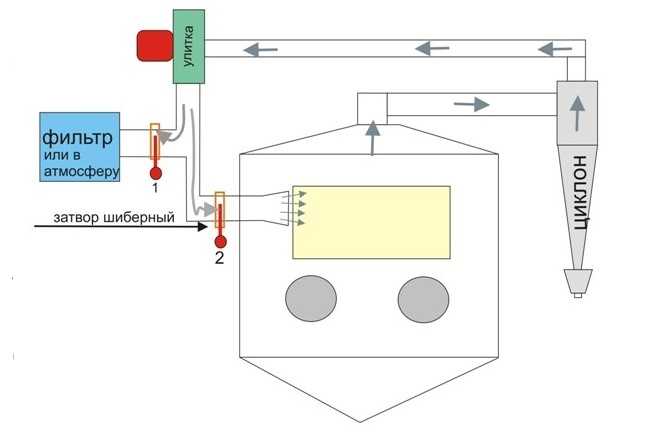

можно включить систему рециркуляции потока воздуха
Она значительно повысит эффективность работ с аппаратом;
наибольшее внимание следует уделять выбору сопла и компрессора

Обычное сопло не подходит для пескоструйной установки, рекомендуются вольфрамовые варианты
В зависимости от типа сопла, абразива и обрабатываемой поверхности отличается вид компрессора;
до окончательной сборки важно проверить герметичность соединений. При малейшем отверстии в баллоне существенно сократится мощность установки.

Самостоятельное изготовление конструкции позволяет сократить расходы в 3–5 раз. Максимальная экономия наступит при использовании самодельного компрессора, но в нём сложно добиться достаточной мощности. Оптимальный вариант – заводской компрессор и самодельный пескоструйный аппарат с баллоном.

Пескоструйный аппарат – незаменимая вещь в гараже. С помощью него удобно убирать старую краску, ржавчину и другие виды загрязнений. С помощью пескоструя можно быстро и качественно очистить самые труднодоступные места. Еще таким устройством можно делать гравировку на стекле и других материалах.

В качестве основы для самоделки автор использовал небольшой компрессор. Пожалуй, это самая дорогая часть самоделки, которая обойдется порядка 3500 рублей. Что касается песка, то прибор отлично работает на самом обычном строительном песке, который перед заправкой нужно просеять через мелкое сито. Если нет желания возиться с песком, то можно купить уже готовый, специально для этих целей.

Само собой все работы проводятся либо в специальном помещении, либо на открытом воздухе. Также нужно позаботиться о средствах защиты. Нужно защитить систему дыхания от попадания пыли, также понадобятся защитные очки или маска, чтобы песок не попадал в глаза. При работе не должно быть открытых участков кожи, так как отбивающиеся песчинки могут впиться в коду или оставить ранку.

На фото можно увидеть, как выглядит самоделка. Как можно заметить, в качестве заправляющей емкости была использована обычная бутылка. А похожа самоделка на краскопульт.

Материалы и инструменты для самоделки: – небольшой компрессор:– пластиковая бутылка объемом 1.5-2 литра;– водопроводный шаровой кран;– токарный станок;– керамическое сопло (применяется в зуботехнических пескоструйных машинах);– воздушный шланг, гаечные ключи и другие элементы.

В самоделке есть такой элемент как вкладыш. Это своего рода инжектор с коническими отверстиями, в точке их схождения давление воздуха падает, благодаря этому воздух из бутылки вместе с песком устремляется к этому месту. Расход песка регулируется при помощи крана.

Еще следует обратить внимание на смеситель, к нему с помощью резьбовой шайбы прикручивается пробка от бутылки. Автор пробовал сделать такую пробку из стали, но не вышло, в итоге нужно будет время от времени менять износившиеся детали

Шаг третий. Работа пескоструйного аппаратаОсобенность этого устройства в том, что с помощью него можно делать гравировку по стеклу. Для этого стекло сперва нужно заклеить самоклеющейся пленкой. Далее нужно будет вырезать рисунок, в прочем его можно вырезать на пленке еще до приклеивания. Ну а затем обработать стекло с помощью пескоструя. Что же в итоге получилось, можно увидеть на фото.

Еще с помощью такой самоделки удобно делать в стекле отверстия, они получаются очень ровными. Для этого в металлической пластине нужно просверлить отверстие, а затем приложить пластину к стеклу и по всей поверхности отверстия обработать песком. В зависимости от толщины стекла на проделывание отверстия уходит порядка 3-4 минут и одна бутылка песка. Можно также делать отверстия не только круглой формы, а, например, квадратной.

Единственным недостатком самоделки можно считать то, что в бутылку нужно часто насыпать воздух, но ведь самоделка и не предназначена для работ в промышленных масштабах. Еще нужно время от времени менять износившиеся элементы. Кстати песок, который заправляется в устройство, можно использовать вторично, но, само собой, его нужно будет просеять.

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

1. С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
2. Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
3. Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
4. При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

1. В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
2. На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
3. В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

1. На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
2. К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
3. От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
4. Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

1. Выкатывают установку на улицу в сухую и теплую погоду.
2. Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
3. В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
4. Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
5. Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Принцип работы

Пистолеты, которые используются для выполнения пескоструйной обработки, сегодня выпускаются серийно, и их может приобрести каждый желающий. Между тем подобные устройства, если они качественные, стоят достаточно дорого, а те из них, которые можно купить по невысокой цене, не отличаются хорошим качеством и не способны прослужить длительное время.

Чтобы пескоструйный пневмопистолет обошелся вам недорого, можно изготовить самодельное устройство. Конструкция такого приспособления отличается верхним расположением бачка, обладает рядом недостатков, которые компенсируются достаточно высокой производительностью и невысокой стоимостью. Самодельный пневматический пистолет, несмотря на простоту конструкции, позволяет эффективно выполнять операции по пескоструйной обработке различных поверхностей, их очистке от старых покрытий, следов коррозии и различных загрязнений. Такой аппарат можно применять для матирования стекла, а также для обезжиривания поверхностей.

Устройство самодельного пескоструйного пистолета

Самодельный аппарат для выполнения пескоструйной обработки, как и серийные устройства, работает по следующему принципу. Абразивный материал, в качестве которого преимущественно используется тщательно просеянный мелкий песок, под воздействием воздушного потока, создаваемого компрессором, по армированному шлангу подается к соплу и поступает через его отверстие к обрабатываемой поверхности. За счет высокого давления воздушного потока, перемещающего песок, его частичкам сообщается значительная кинетическая энергия, что и способствует эффективности выполняемой операции.

Пистолет, используемый для выполнения пескоструйной обработки, не может работать автономно: при помощи специальных шлангов его надо подключить к компрессору, за счет которого в них и будет создаваться высокое давление воздушного потока. Необходимо также обеспечить подачу к такому пистолету песка, который находится в отдельном бункере.

Принцип работы пескоструйной установки

Для того чтобы самодельный воздушный пистолет мог нормально функционировать, формируется техническая система, состоящая из компрессора, шлангов, емкостей, кранов и дозаторов

Особое внимание следует обратить на качество используемого песка, который обязательно должен быть очищенным и просеянным через сито с мелкими ячейками. Если пренебречь этим требованием, загрязненный или слишком крупный песок обязательно забьет сопло пистолета, и оно не сможет нормально функционировать

Классификация и применение

Основное назначение пескоструйного пистолета – предварительная очистка кузова автомобиля от стойких загрязнений, с которыми не удаётся справиться химическими способами. Впрочем, устройство сгодится и для эффективной очистки любых металлических поверхностей перед их окраской, патинированием или анодированием.

Пескоструйный пистолет для компрессора использует явление инжекции, когда в потоке, подаваемого от компрессора через редуктор сжатого воздуха, искусственно создаётся перепад давлений. Благодаря этому автоматически возрастает скорость, и, соответственно, кинетическая энергия потока. Если же воздух по пути «утяжелить» каким-либо мелкодисперсным абразивным материалом (песком, шлаком или корундом), то эффективность очистки дополнительно увеличится.

Способ выброса смеси для пескоструйной обработки может быть и иным. Например, при наличии мощного компрессора, со значительным расходом (от 600…800 л/мин) можно применить нагнетание смеси через пистолет. По такому принципу действуют эжекторные пескоструйные пистолеты. Однако они менее распространены, поскольку характеризуются повышенными энергозатратами на единицу очищаемой площади.

В свою очередь, пескоструйные инжекционные пистолеты во многих случаях эффективнее пескоструйных камер: те громоздки, и требуют особого ухода при эксплуатации, в то время, как пистолет достаточно продуть после очередного применения, да периодически инспектировать места уплотнений.

Техника безопасности

Работа на пескоструйном аппарате требует соблюдения техники безопасности, потому что пескоструй представляет серьезную угрозу здоровью. При работе нужно соблюдать несколько правил:

• Защита кожи и глаз. Абразивные частицы вылетают из установки с огромной скоростью — до 700 км/ч, если они попадут на открытые участки тела, произойдет сильное повреждение кожных покровов. Особенно опасно, если абразив попадет в глаза. Поэтому пескоструйщик должен защищать себя при помощи специально одежды. Каждый, кто работает на аппарате, должен надевать прочную обувь, комбинезон из плотного материала, кожаные перчатки и шлем на голову, который полностью закрывает лицо и глаза.
• Защита органов дыхания. Во время работы на аппарате создается мощный поток пыли, которая может попадать в легкие, вызывая не только аллергию, но и воспалительные процессы. Чтобы не допустить заболевания верхних дыхательных путей, нужно использовать дыхательную маску с фильтрами. Некоторые пескоструйщики применяют шлемы с подачей воздуха, как у аквалангистов. Если работа производится в помещении, необходимо позаботиться об устройстве надежной системы вентиляции.
• Защита органов слуха. Во время работы пескоструйной установки создается слишком большой шум: его производит компрессор, вылетающая струя воздуха, ударяющийся об обрабатываемую поверхность абразив. Если долго находиться в рабочем помещении, можно приобрести травму слухового аппарата. Поэтому пескоструйщик должен защищать уши с помощью звукопоглощающих наушников. Обычно такие наушники вмонтированы в шлем для работы на пескоструя.

При правильном использовании пескоструйного аппарата и соблюдении техники безопасности приобретенное пескоструйное оборудование будет служить долгие годы. Если аппарат был приобретен для мини-мастерской, то он поможет развить бизнес и принесет немалые доходы хозяину.

Как сделать пескоструй своими руками в домашних условиях

Пескоструйка не работает без компрессора, емкости для абразива подходящего размера, сопла. Смотрите видео о сборке аппарата. Газовый баллон обладает идеальными свойствами для емкости под абразив, ведь способен выдерживать сильные нагрузки снаружи и изнутри. Сопла, сделанные из керамики или чугуна, стоят дешево, но и служат не более пары часов. Отдавайте предпочтение таким материалам как карбид вольфрама или бор.

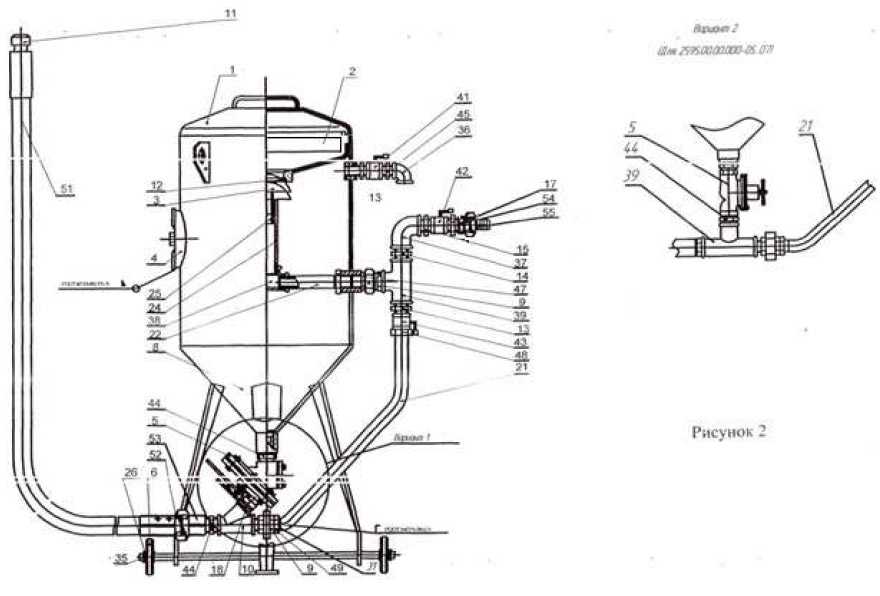

Схема пескоструйного аппарата

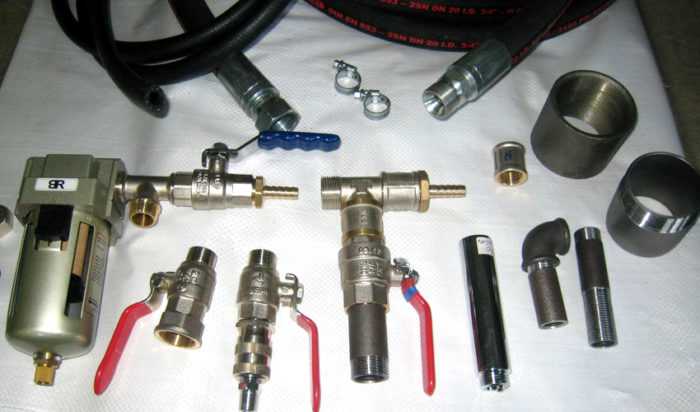

Какие инструменты и материалы понадобятся

Основные инструменты и материалы необходимые для самостоятельной сборки конструкции пескоструйной установки:

• цанговый зажим;
• штуцеры на шланг;
• газовый рукав внутренним диаметром 10 мм и длиной 5 м;
• резиновый шланг с усилением внутренним диаметром 14 мм в длину 2 м;
• шаровый кран S111;
• труба ДУ 15 длиной 5 см – горловина в виде водопровода с резьбой и заглушкой;
• труба ДУ 15 длиной 5 см с тремя бочатами;
• герметик в виде фумленты.

Как сделать пескоструй из газового баллона

Сделать пескоструй из газового баллона можно своими руками. Такая конструкция представляется самой простой и надежной. Достаточно иметь:

• 2 шаровых крана;
• небольшой объем газового баллона;
• труба для изготовления воронки на сам баллон;
• сантехнический тройник;
• рукава по 14 и 10 мм со штуцерами для подачи потока воздуха и абразива;
• хомут, крепящий рукава;
• фумлента.

Освободить баллон от содержимого и промыть изнутри с использованием моющих средств. Спилить верх баллона болгаркой под установку трубы-воронки (учитывать диаметр трубы). На дне баллона сделать отверстие, которое соединит его с краном.

Установить кран, приварив регулятор или накрутив его при помощи трубки-переходника. Смесительный блок и тройник прикрепить, а потом за герметизировать резьбовое соединение футлентой.

Наложить кран на вентиль баллона. Поставить тройник. Соединить трубки подачи воздушного потока и абразива при помощи штуцеров на тройнике и вентиле самого баллона. Подсоединить компрессор к пустому ответвлению тройника. Рукав для абразива 10 мм, а для воздуха 14 мм.

Газовому баллону можно придать устойчивости, наварив опоры из арматуры или уголков. Некоторые приделывают колесики и свободно перемещают установку.

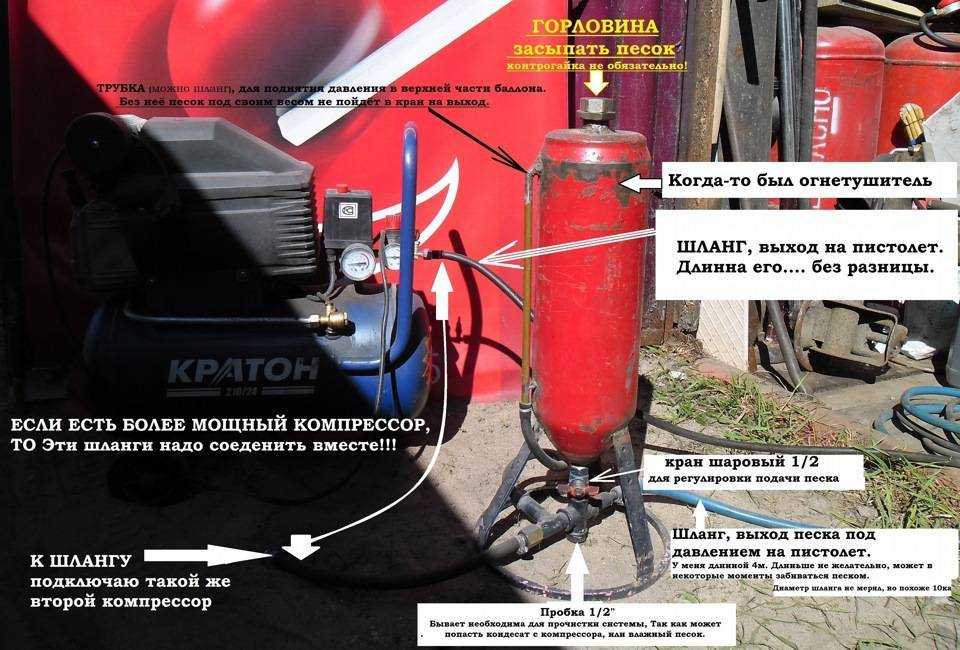

Как сделать пескоструй из огнетушителя

Пескоструй из огнетушителя своими руками собирается аналогично самому устройству. Герметизацию верхушки делают при помощи заглушку, выточенной предварительно на токарном станке.

Резиновое кольцо в качестве уплотнителя ставят на заглушку, вкручивая в горловину огнетушителя. Позже отверстие будет использовано для засыпания абразивного материала. Просверлив дырочки на дне и верху корпуса можно установить ножки в виде кусочков трубы или арматуры. На верху ставят тройники и шланги под воздух с абразивом.

Пескоструйное сопло и его изготовление

При монтаже сопла на пескоструйку важно учитывать его длину, тип и диаметр отверстия, а также материал из которого он сделан. Долговечность конструкции во многом зависит от материала для сопла:

• керамика в домашних условиях работает 1-2 ч – свечи зажигания автомобиля;
• чугун прослужит 6-8 ч;
• карбид вольфрама не разрушится 300 ч работы;
• карбид бора прослужит 750-1000 ч.

Сопла из карбида вольфрама

При использовании стальной дроби в качестве абразивных частиц вместо песка работоспособность сопла повышается в 2-2,5 раза.

Интересно! Как правильно выбрать сварочный аппарат для дома и дачи.

Как изготовить своими руками пескоструйный пистолет

Мини пескоструй своими руками делают в виде пистолета. Несмотря на своим миниатюрные размеры, он осиливает аналогичный объем работ крупным установкам. Соорудить такой аппарат можно при помощи:

• шланг армированный;
• компрессор;
• модернизированная свеча зажигания авто в качестве сопла;
• пластиковая бутылка 1,5-2 л;
• клавиша краскопульта;
• тройник сантехнический;
• кран шаровый;
• комплект гаечных ключей;
• токарный станок;
• сверлильный станок.

Алгоритм действий:

• собрать насадку по схеме, используя шаровый кран, сопло, пластиковую бутылку, тройник и смеситель;
• выточить корпус пистолета на токарном станке с учетом размера сопла;
• корпус и смеситель-тройник соединить между собой, второй вход под компрессор через штуцер, а третий для емкости с абразивом;
• сделать канал соединяющий компрессор и пистолет;
• установить кран между тройником и бутылкой с обрезанным верхом;
• на пистолет приделать краскопульт.

Соорудить пескоструйный аппарат своими руками вполне реально. В зависимости от того на какой срок вам нужна установка и что вы хотите делать по объему и размерам, стоит выбирать ту или иную конструкцию

Важно помнить, что монтаж потребует определенных навыков. Приступайте к работе только при наличии чертежа
