Прицеп для мотоблока своими руками: устройство и порядок изготовления

Подготовительные работы

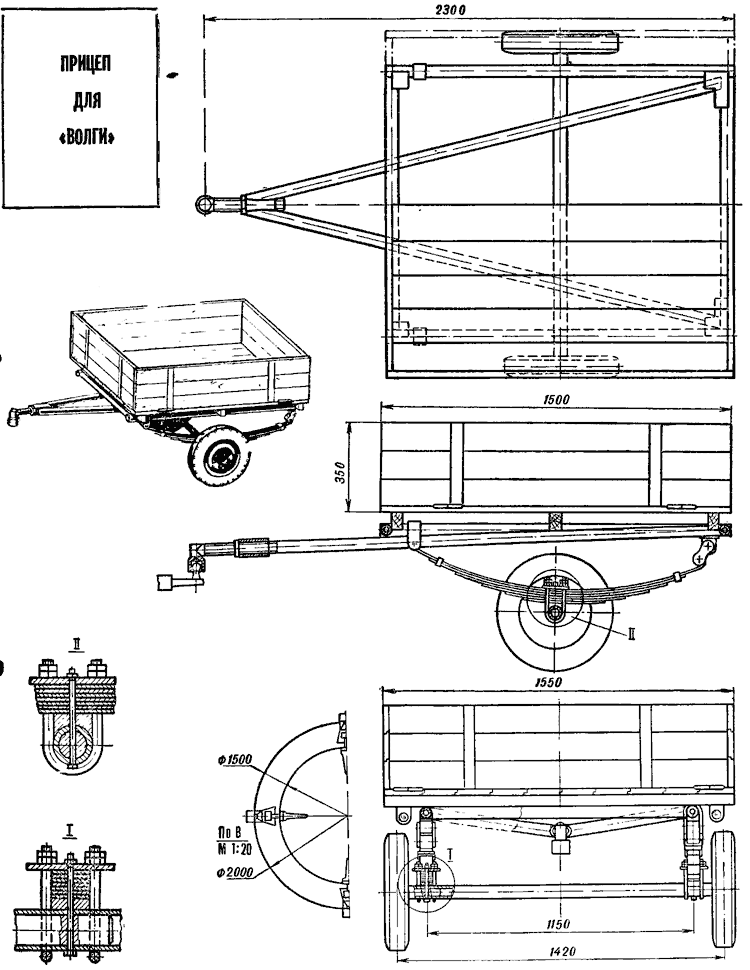

В первую очередь необходимо обдумать каких размеров должен быть прицеп, чтобы он подошел к определенному мотоблоку, и его удобно было использовать. После этого нужно будет набросать чертеж или эскиз тележки, на котором отобразить конструкцию с разных ракурсов, проставить все размеры и прорисовать узлы.

Механизмы прицепов

Продумать нужно все до мелочей, чтобы во время сборки техники не возникло никаких затруднений. Для этого необходимо разобраться:

свинчиванием, клепкой или сваркой будут соединяться неразборные узлы и детали;
как будут соединяться оси, подшипники, втулки, шарниры;
какое сиденье лучше установить (простое или вращающееся);
из чего сделать упор ножки для стоянки;
нужен ли опрокидывающийся кузов, к которому придется добавлять механический опрокидыватель или самосбрасывающий узел со специальной ручкой;
какой узел присоединения к мотоблоку подобрать (на подшипниках, втулках или шарнирный).

Разобравшись со всеми этими вопросами, можно приступать к подготовке списка необходимых материалов и подсчета примерной стоимости будущего прицепа.

Классификация

Цельные — самая простая категория. Их конструкция неизменна, дно и борта соединены в единое изделие.
Прицеп с откидными бортами — самый распространённый вид кузова, отлично подойдёт для перевозки крупногабаритного груза допустимого веса. При желании раму устройства можно усилить, расширив тем самым грузоподъёмные возможности телеги.
Откидной прицеп — самое дорогое изделие как в плане покупки, так и при изготовлении самостоятельно. С помощью такого варианта очень удобно выгружать поклажу. Если груз сыпучий, его можно выгрузить, не прибегая к помощи лопаты. Кроме этого, с таким прицепом увеличивается производительность текущих работ.

Прицеп и прицепное устройство для мотоблока своими руками

Средний вес груза, перевозимого в прицепе для мотоблока, составляет около 0,5 тонн. Именно поэтому прицеп к мотоблоку очень полезен для любого фермера, который занимается сельским хозяйством.

Также прицеп для мотоблока превосходно подходит фермерам, которые стремятся сделать собственную работу легче. Это достижимо благодаря возможности работать сидя, используя прицеп. Результатом этого становится повышение производительности обработки каждого участка. Дополнительное применение прицепа — надежная установка навесного оборудования.

Для многих людей мотоблоки с прицепом недоступное приспособление, из-за довольно больших цен. Именно поэтому мы рассмотрим, как самостоятельно сделать это нехитрое устройство. Сделанный своими руками прицеп для мотоблока отличается высокой мобильностью и качеством — именно те качества, которые ценит каждый фермер.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

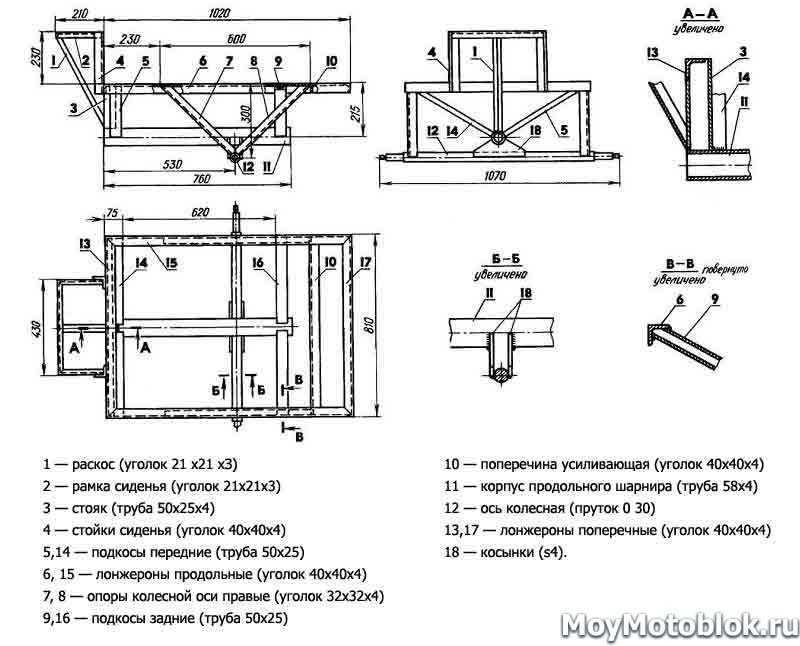

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

Кронштейн навесных орудий мотоблока;
Консоль;
Прицепное устройство;
Подножка, используем доску s20;
Сиденье для водителя, используем доску s20;
Рама;
Кузов, используем доску s20;
Опорная балка, используем три бруса 50х50;
Болт М8;
Кольцо упорное, используем трубу 58х4;
Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

Корпус поворотного узла;
Для дышло используем трубу 49х3, L1820;
Для рамки подножки используем уголок 25х25х4;
Для упора используем трубу 58х4;
Для ребра жесткости используем сталь s4;
Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

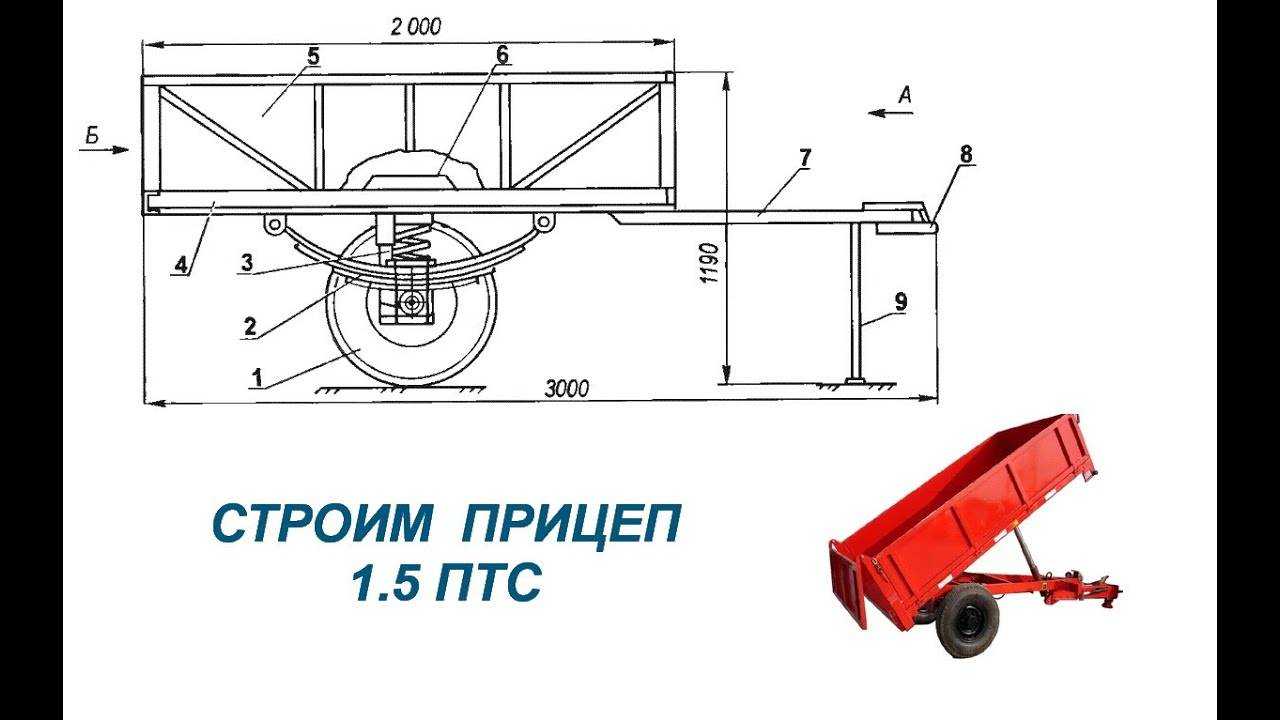

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

прицепное устройство (1),
пыльники (2),
подшипники 36206 (3,6),
корпус (4),
втулка распорная (5)
дистанционная (7),
шайба (8),
гайка м20х2,5 (9),
масленка (10)
дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Расчет стоимости

По списку подготовленных материалов необходимо провести расчет. Из ряда материалов следует убрать все элементы, которые уже имеются. Затем необходимо рассчитать цену на остальные материалы. Необходимо исходить из средней и высокой цены. Затем следует рассчитать цену инструментов. При наличии сварочного аппарата придется приобрести только газ или электроды.

Однако все предугадать не получится. К примеру, если решено приделать к устройству сиденье, а оно слишком старое, придется искать другое. Однако при наличии дешевых элементов конструкцию можно создать довольно функциональной.

Ходовая часть

Чтобы изготовить ходовую часть прицепа, понадобятся следующие запчасти:

Накладки 25×4;
Фланцы размера S4 ;
Опоры для труб 58×4;
Уголки с размерами 25×25×4 для ножной подставки;
Трубу для дышла;

Ходовая часть прицепа для мотоблока выполнена из небольшого количества деталей, которые связаны между собой по конкретной схеме. Максимальная нагрузка направлена на дышло и поворотник. Исходя из этой особенности их укрепляют с помощью ребер жесткости. Для соединения водила используют шарниры. Что касается конструктивной модели «труба в трубе», то она способна формировать подобие длинного шарнира, позволяя колесам прицепа менять своё направление в независимости от направления колесной базы мотоблока. В таком случае вероятность деформации будет исключена, а сам кузов сможет проезжать через ямы или кочки без малейших остановок или проблем.

Чтобы прикрепить водило к центральной трубе необходимо использовать болты, контргайки и шпильки. В центральной трубе вытачивают вытянутое отверстие, что позволит фиксирующему болту вращаться вдоль оси сцепа без продольного смещения.

Колесную базу конструируют из деталей любых отечественных автомашин, подбирая колеса, рессоры и навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Для изготовления дышла берется труба в размере 60×30 миллиметров, которую соединяют с передними частями лонжеронов. В свою очередь, края лучей состыковывают и приваривают к тяговой части механической сцепкой, в результате чего получается аналог заводского двухлучевого дышла.

Тормоза

Для того чтобы прицеп случайно не покатился на уклоне и прочно стоял на дороге, для него предусматривают простейшую тормозную систему. Как сделать тормоза на прицеп к мотоблоку? Лучше всего использовать стояночную конструкцию от автомобиля или мотоцикла и закрепить механизм возле водительского места при помощи болтов.

Как и в любом транспортном средстве, тормозная система является одним из факторов безопасности дорожного движения. Самостоятельно можно сделать тормоза, применив трос, тягу и барабан:

На ступице одного из колес закрепляется барабан.
Берут тормозной диск и приваривают к нему небольшой отрезок трубы.
Надевают механизм на ось.
Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу возле сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и одного стояночного тормоза для прицепа к мотоблоку.

Сцепка

На рынке присутствует огромное множество разнообразных устройств, служащих для сцепки мотоблока и любого устройства

Важно лишь правильно подобрать его, чтобы то подходило под конкретный адаптер. Однако если это невозможно, то изготовить прицепное устройство своими руками вполне реально. Хотя этот процесс потребует много времени и сил, но результат стоит того

Хотя этот процесс потребует много времени и сил, но результат стоит того.

Здесь очень важно помнить несколько основных правил. Самое первое — это мощность двигателя самого мотоблока. Если изготовленное своими руками прицепное устройство будет слишком тяжелым, то, естественно, что мотоблок не сдвинет его с места

Чаще всего для машины изготавливается прицепное устройство своими руками с габаритами 1 на 1,15 метра. Используя такой прицеп, можно перевезти за раз не более 3 центнеров груза. Если объем двигателя мотоблока 5 литров или более, то можно увеличить габариты прицепа на 25-35 см

Если изготовленное своими руками прицепное устройство будет слишком тяжелым, то, естественно, что мотоблок не сдвинет его с места. Чаще всего для машины изготавливается прицепное устройство своими руками с габаритами 1 на 1,15 метра. Используя такой прицеп, можно перевезти за раз не более 3 центнеров груза. Если объем двигателя мотоблока 5 литров или более, то можно увеличить габариты прицепа на 25-35 см.

Если в хозяйстве используется очень мощный мотоблок, размеры прицепного устройства можно увеличить до трех метров. Однако в таком случае, скорее всего, придется устанавливать дополнительную колесную пару и усиливать корпус. Кроме того, нужно будет использовать более прочные и дорогостоящие материалы при производстве прицепного устройства для мотоблока своими руками.

Что собой представляет фаркоп

Как видите, в разрезе фаркоп не так прост, как кажется

Фаркоп, или тягово-сцепное устройство (ТСУ), предназначен для буксировки прицепов или трейлеров. Внешне он выглядит как вертикальный крюк или отрезок толстого стержня с шарообразным утолщением на свободном конце. Такова видимая часть. На самом деле, его устройство несколько сложнее. Необходимо наличие присоединительной конструкции, позволяющей крепить ТСУ к раме или кузову автомобиля. Кроме того, потребуется контактная розетка, дающая возможность подключить световую сигнализацию.

Существует несколько разновидностей фаркопов.

Виды фаркопов, доступных для изготовления своими руками

Они различаются по форме сцепного устройства, по размеру шара. Бывают:

Европейские (еврофаркопы). Диаметр шара — 50 мм;
Американские. Диаметр шара — 17/8 или 2 дюйма.

По конструкции различают следующие типы ТСУ:

Богатый конструкционный разброс фаркопов

Стационарный (фиксированный). Он делается для постоянного использования. Необходимо учитывать, что внешний вид автомобиля с фаркопом без прицепа несколько портится, а в некоторых странах так ездить запрещено.
Съёмный. Конструкция позволяет по необходимости снимать или устанавливать ТСУ, но для этого нужны дополнительные крепления.
Фланцевый (складной). Сцепной шар крепится на специальную площадку по типу фланца. Позволяет не снимать основной узел, но отсоединять при необходимости шар, что улучшает вид машины.

Принципиального отличия в части конструкции нет, все варианты просто адаптированы к тому или иному виду корпуса. Строение всегда одно — на посадочной раме посередине установлен сцепной шар. Обилие разновидностей ТСУ может вызвать некоторую растерянность, поэтому будем рассматривать изготовление фаркопа на ВАЗ 2110.

Модели и цены

У каждого прицепа есть своё предназначение, размеры и максимальная грузоподъёмность. Именно от этих параметров зависит конечная стоимость изделия.

Небольшие телеги, ширина которых 1 метр, а длина не превышает 1,2 метра, подходят для лёгких мотоблоков. Способны перевозить грузы до 300 кг, цена на рынке начинается от 200 $.
Мотоблоки, которые имеют больше чем 5 л/с, оборудуются кузовами средней категории. Они имеют ту же ширину (1 метр), но длиннее и достигают 1,5 метров. Цена изделий этой категории начинается от 250 $.
Тяжёлые мотоблоки, оснащаются прицепами, которые существенно отличаются от предыдущих по габаритам. Ширина 1200 мм, а длина достигает 3 метра. Для моделей с такими размерами требуется дополнительная опорная единица, на основании этого такие агрегаты оснащаются двумя осями. Приобретая подобную модель, придётся потратить не меньше 500 $.

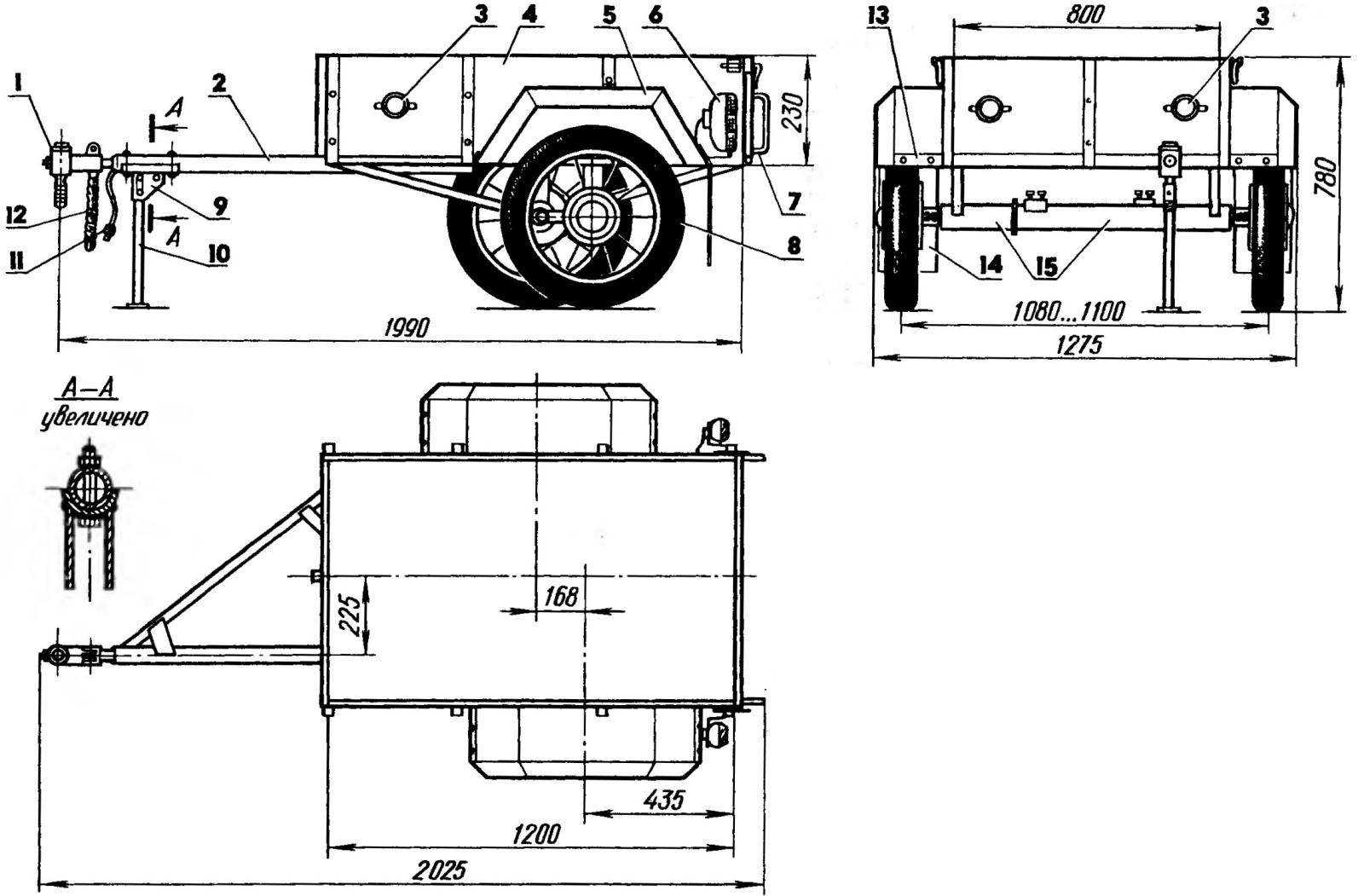

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

крепим барабан на ступице одного из колёс;
к тормозному диску привариваем отрезок трубы;
надеваем механизм на ось;
