Приспособление для заточки ножей фуганка или рейсмуса

Как сделать станок своими руками?

Схема заточки ножа на станке.

Чтобы наточить фуговальный нож, необходимо использовать специальные точильные станки

Это особенно важно, когда фуговальное, строгальное и прочее деревообрабатывающее оборудование используется часто. Точильный станок имеет компактные размеры, его можно установить даже в гараже или небольшом сарае на дачном участке. Перед началом сборки необходимо приготовить соответствующие инструменты, которые будут использоваться во время сборки точильного станка:

Перед началом сборки необходимо приготовить соответствующие инструменты, которые будут использоваться во время сборки точильного станка:

стол, на котором будет проводиться работа;
планшайба;
пылесос;
двигатель;
кожух для станка.

Начинать сборку станка надо с поиска подходящей планшайбы. Она является одной из важнейших деталей для точильного станка. Все фуговальные ножи довольно узкие, поэтому точить их можно только при помощи планшайбы подходящего типа. Тогда работа по заточке будет качественной, безопасной, быстрой. Планшайба занимает основную часть стоимости всего оборудования. Сделать точильный станок самостоятельно выгоднее, дорогих деталей для него не потребуется. Изготовление вполне будет оправдано, если придется часто проводить деревообработку.

Планшайбы надо покупать новые, рекомендуется брать элементы американского либо немецкого производства. У них самое высокое качество, а стоимость колеблется на уровне 25 000 руб. Далее необходимо подобрать двигатель для будущего точильного станка, лучше всего брать мотор на 1-1,5 кВт, можно использовать даже подержанный элемент. Для станка отлично подходят моторы от старых стиральных машин, но предварительно надо убедиться в работоспособности двигателя.

Необходимо обязательно предусмотреть наличие кнопки для включения/выключения станка. Располагаться она должна в зоне доступности руки. Планшайба сверху накрывается кожухом, который изготавливается в виде квадрата. Один угол кожуха надо срезать, так как с этой стороны будет производиться заточка фуговальных ножей своими руками. В нижней части столешницы делается отверстие, оно будет предназначено для трубы пылесоса, при помощи которого будут удаляться все загрязнения, возникающие во время заточки. Кроме заточки фуговальных ножей, подобный станок можно использовать для других работ, например, для обработки лезвий топора, пил и прочих инструментов, используемых на дачном участке.

Заточка фуговальных ножей может производиться различными методами. Для этого подходят специальные точильные камни. Однако компактный точильный станок можно собрать и самому. Он будет использоваться для заточки разнообразных инструментов, включая пилы и топоры.

Приспособление для заточки ножей своими руками – чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

Фиксация лезвия, одновременно надежная, и без излишней нагрузки. Металл не должен повредиться в тисках
Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
Возможность устанавливать разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

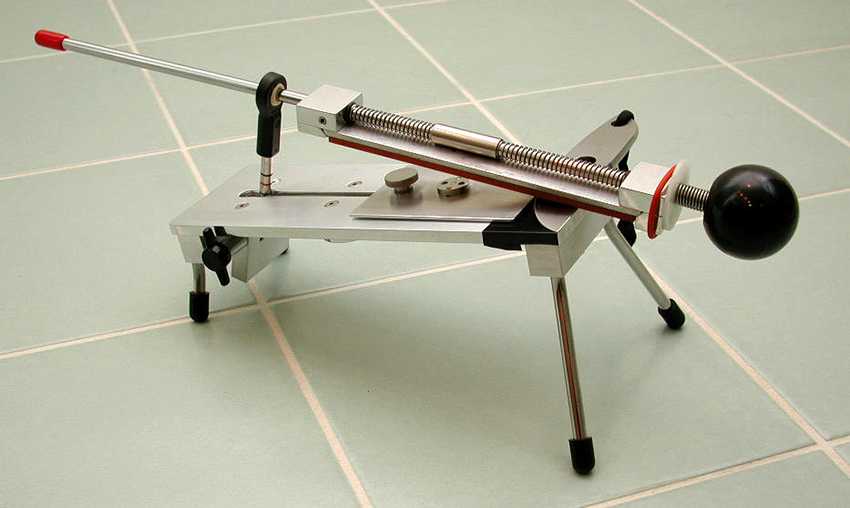

Устройство для линейной заточки бруском

Для изготовления понадобятся:

Фанера или ламинированная ДСП
Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
Брусок текстолита или эбонита. Можно заменить твердой древесиной – бук, дуб
Алюминиевая пластина 3-5 мм толщиной
Крепеж – болты, гайки (лучше барашковые)
Неодимовый магнит от старого компьютерного HDD.

Станина

Из фанеры собираем станину, опирающуюся на ножки под углом 15°-20°. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.
Посредине рабочей поверхности закрепляем алюминиевую пластину. Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Алюминий нужен чтобы не повредить стальное лезвие ножа.

Рычаг для крепления ножа

Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.
Со стороны рукоятки удобнее сделать подпружиненный блок – для быстрой смены наждака.
В качестве основного элемента используем самодельные бруски – на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью. Такие приспособления легко фиксируются в рычаге.
Особенностью конструкции является шарнир с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита. Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).

Сборка всех элементов

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивается свободное перемещение рычага по вертикали.
Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно устанавливать лезвие на магнит и производить заточку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.
Самодельное приспособление для заточки ножей готово. Выставляем необходимый угол атаки, и плавными движениями вдоль лезвия точим кромку.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

Устройство точильных станков

Развитие промышленного оборудования не стоит на месте. Постоянно происходит стремительный рост требований к скорости и, самое главное, к качеству обработки материалов. В связи с этим возникает необходимость в создании режущего инструмента с высокими параметрами.

Одной из основных проблем, появляющихся в процессе работы, является заточка ножей. Именно это определяет основные возможности станков и их пригодность к эксплуатации.

В зависимости от решаемых задач, подобные аппараты подразделяются на два типа: универсальные и специальные. Первые – это точильные устройства для поверхностей большинства режущих элементов. Они оснащаются разнообразными приспособлениями, позволяющими закреплять, устанавливать и точить ножи.

Вторая категория предназначена для работы с червячными фрезами, сверлами, дисковыми пилами и другими специализированными инструментами.

Все агрегаты оснащаются различным оборудованием, которое определяет степень автоматизации и контроль точности выполняемой работы. Конструкции станков также бывают разные. Это могут быть стационарные приспособления или же временные, которые можно размещать на любых горизонтальных поверхностях.

Несмотря на широкий ассортимент предлагаемых видов оборудования, с целью экономии средств станок для заточки ножей может быть изготовлен своими руками.

Хотя, конечно, множество моделей универсальных аппаратов позволяет выбрать наиболее подходящий тип оборудования, способного решить поставленные задачи.

Оценка и установка требуемого угла наклона

Проанализировав особенности оставляемых заточным камнем следов, возможно правильно выполнить оценку угла наклона, подобрав нужные пропорции. Затем на закрепленный упор устанавливается держатель с ножом. Регулировка осуществляется винтами упора, нужно опустить держатель до касания камнем. Винтами выставления угла выбираем требуемый его параметр в отношении камня. Выполняя вращение в ручном режиме, по рискам на окрашенном лезвии определяется необходимость регулировки угла наклона держателя. И если это потребуется, такую регулировку очень просто сделать.

Рабочий диапазон углов 30-45 градусов. Точный его градус определяется по конкретному сорту дерева. В справочнике от 1985 года, написанном Карлом Фрониусом, говорится, что качество будет зависеть не только от угла, но и от вылета ножа и диаметра головы. Классическим параметром принято считать 40 градусов. Выбирая конкретное число, не стоит забывать, что фрезы спроектированы по стандартной затыловке. Если вы увеличите угол, то появляется риск трения затылка о заготовку. А если уменьшите, то режущая кромка станет слабее и тоньше.

Подготовка к заточке ножей

Заточка ножей фуганка может быть произведена более качественно, если выбирать приспособление с низкими оборотами и высокого качества. Если вы хотите использовать точильный камень, то его нужно изначально выровнять. После правки устройства, камень нужно сгладить бруском.

Теперь выставьте подходящий угол наклона, это осуществляется вращением винта, крепящего полотно. Далее нужно использовать держатель, входящий в стандартную комплектацию станка, там закрепляется фуговальный нож. Работу нужно начинать с ножей не шире 13 мм. Длина не важна, поскольку в держателе инструмент фиксируется в удобном положении.

Для того чтобы хорошо зафиксировать нож, держите его в выбранном положении и плотно закручивайте винты.

Чтобы контролировать угол заточки ножей фуганка применяется маркер, которым отмечают фаску ножа. Понять точность регулировки, можно проворачивая камень вручную.

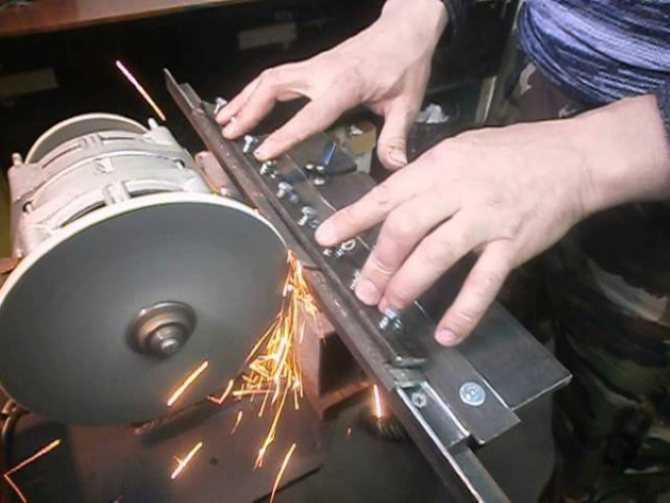

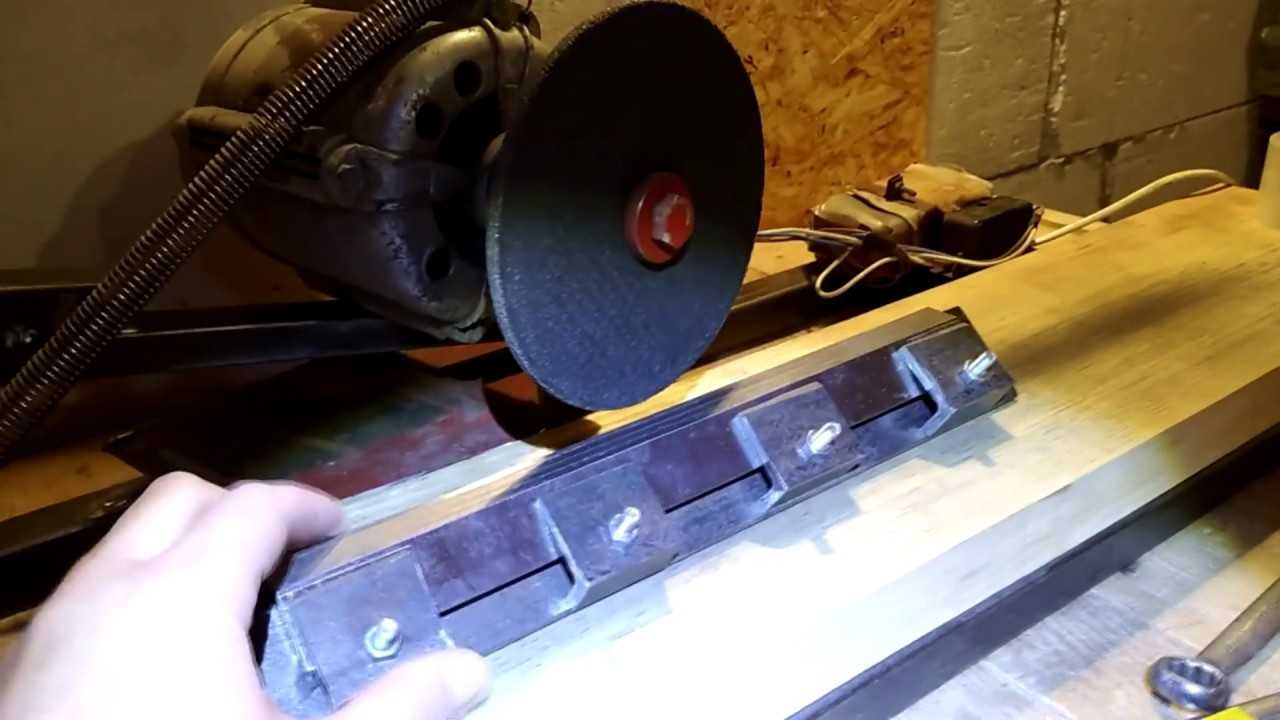

Электрические устройства для заточки ножей

Процедура создания электрического заточного станка проста: достаточно снабдить практически любое приспособление для заточки ножей и ножниц электроприводом. Подобный заточной станок позволяет быстро и качественно наточить изделие и при этом обеспечивает у кромки лезвия более качественную вогнутую полочку. Механизм электроточила для натачивания ножей содержит в себе направляющую, которая размещена вдоль оси вращения точильного бруска, и при помощи которой прилаживается лезвие под заданным углом. Угол заточки выставлен и задаётся направляющей, а усилие прижима определяется мастером.

Особое внимание требуется уделить скорости затачивания, т.к. электропривод позволяет наточить изделие с большой скоростью, в результате чего поверхность ножа нагревается

Подобный поверхностный нагрев приводит к отпуску закалённой стали, вследствие чего нож может быстро потерять свою твёрдость и срок его службы заметно сократится. Для предупреждения отпуска стали, следует заточку на скоростном электроточиле выполнять в короткие промежутки времени и с достаточными перерывами, позволяющими ножу остыть.

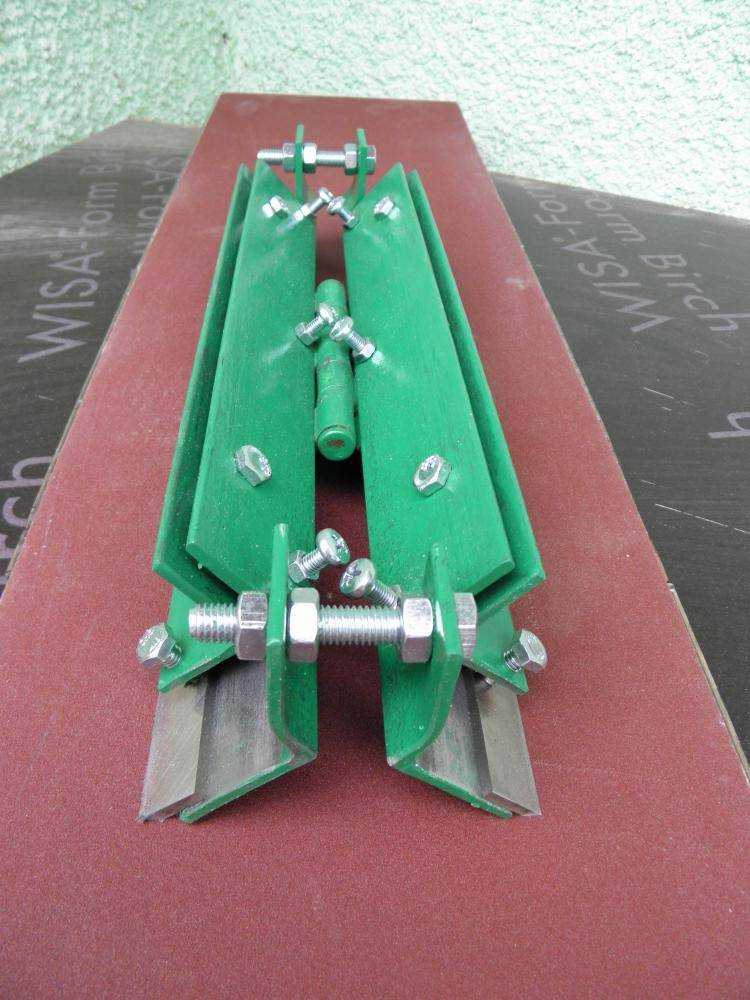

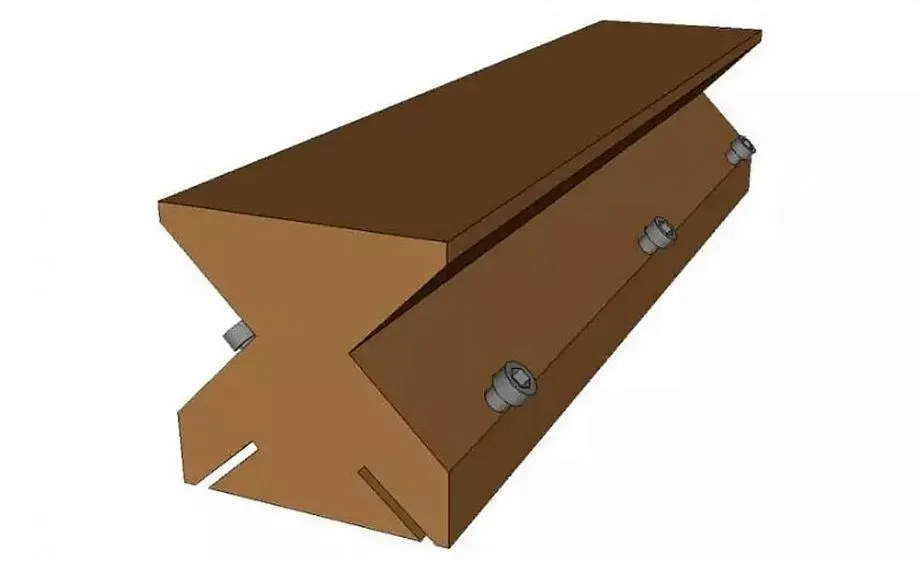

Приспособление для заточки

Все было бы гораздо проще, если бы у меня был станочек SVH-320, но так как его нет, я решил, что заточка ножей фуганка в моей мастерской будет производиться приспособлением, которое собрал я сам.

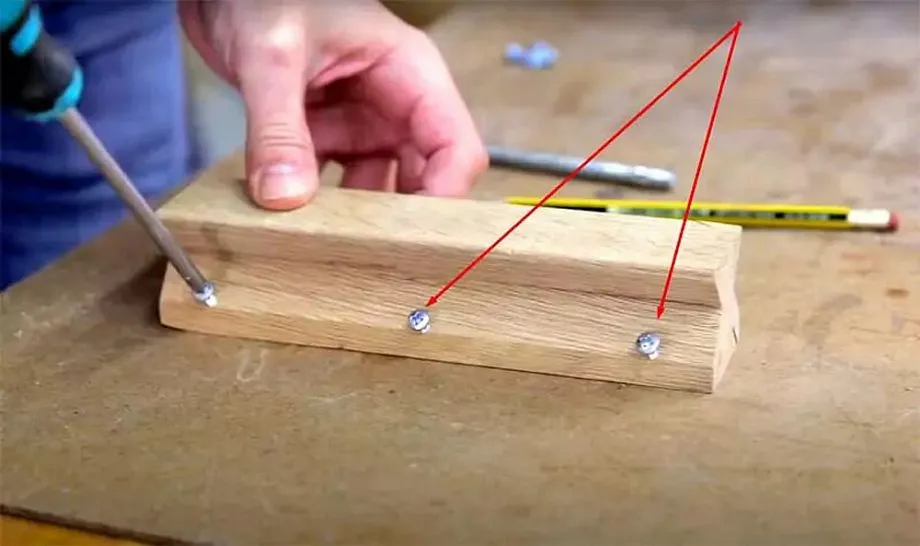

Сначала нужно выбрать кусок древесины без сучков и лучше всего, если это будет дуб. Такая порода плохо поддается обработке, а в нашем случае приспособление для заточки фуговальных ножей будет тереться о наждачную бумагу. Для изготовления приспособления понадобится дисковая пила, дрель и угломер.

Угол заточки ножей фуганка должен иметь 40°, следовательно, прорези, которые вы будете делать в заготовке, должны соответствовать такому наклону. Глубина пропила должна составлять где-то 12 мм, чтобы нож входил в паз, а режущая часть оставалась открытой – вы можете замерять ширину у своего ножа от верхней кромки до начала конуса. Таких прорезей нужно сделать две, параллельно друг другу. Повторюсь еще раз, что угол должен составлять только 40°, поэтому нужно, как можно тщательнее замерять наклон пилы – использовать для этого можно даже обычный школьный транспортир.

Безусловно, при заточке ножей фуганка вам понадобится максимальные комфортные условия удержания шаблонного приспособления в руке. Поэтому на инструменте следует выбрать полукруглые углубления для ручки и, конечно же, отшлифовать их наждачной бумагой, исключив даже возможность загнать занозу в пальцы.

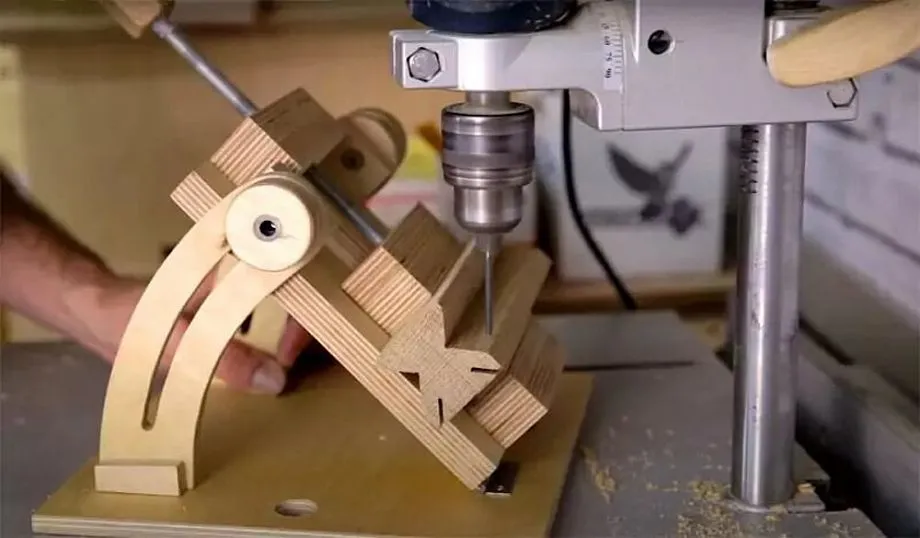

Теперь нужно перпендикулярно прорезям, под углом 90°, равноудаленно просверлить по три отверстия под болты, которые понадобятся для фиксации ножа. Только я сделал чуть по-другому, в отличие от советов американских мастеров – дело в том, что со временем древесина будет стираться резьбой болта и, в конце концов, его придется заменить крепежом большего диаметра и так до бесконечности. Поэтому, вверху каждого отверстия я просверлил потай под гайку и посадил её на клей B-7000 – теперь болт будет вращаться не в бруске, а по гаечной резьбе. По поводу клея можете не сомневаться – китайцы тоже умеют делать превосходные вещи.

Посмотрите на верхнее фото – так будет выглядеть готовое приспособление. Равноудалённость фиксаторов необходима, чтобы угол заточки ножей фуганка не менялся при нажиме шаблона на полосу наждачной бумаги. То есть, лезвие должно быть жестко зажато.

Классификация и возможности

Исполнение рассматриваемых агрегатов может быть довольно разнообразным. Классифицируют станки по следующим признакам:

По типу привода. Самодельные мини-устройства могут иметь и ручной привод, но в большинстве случаев используют всё-таки электрический привод. При этом бытовые модели комплектуются двигателем на 220 В, а профессиональные – на 380 В.
По типу подачи. В схеме станка может быть одна или две пары подающих роликов, соответственно, в первом случае потребуется сделать прижим обрабатываемой заготовки к столу более мощным, не исключаются также вибрации в момент врезания. Двусторонние валковые подачи более совершенны и удобны в работе. Ряд зарубежных фирм (Makita, DeWalt и др.) комплектуют свои изделия узлами автоматической подачи, но эта опция оправдывает себя лишь при значительных программах выпуска однотипной продукции.
По числу ножевых валов. Это определяет, сколько разных профилей может одновременно обрабатывать станок. Правда, соответственно увеличится и количество операторов.
По функциональным возможностям. Устройство рейсмусовых станков позволяет сделать не только размерную обработку полуфабриката, но и последующую его калибровку. Это исключает появление поперечных сколов, вмятин и прочих дефектов, которые могут появиться на обработанной поверхности в случае несоблюдения технологии фугования или при чрезмерно большой подаче исходного материала.
По своим технологическим характеристикам. На практике рассматриваемое оборудование производят с диапазоном мощностей 1…40 кВт, при частоте вращения вала до 10000…12000 мин -1 , ширине строгания до 1350 мм, ходе до 50 м/мин и толщине исходной заготовки 5…160 мм.

https://youtube.com/watch?v=AeydnWyXZdQ

Кроме того, некоторые модели различаются способом регулировки зазоров и устройством подшипникового узла главного привода.

Основные способы заточки

Определившись с типом инструмента, надо понять каким приспособлением его точить. Вариантов здесь тоже немало.

Виды точилок для ножей

Из немаленького ассортимента разнообразных видов точилок для ножей выбрать нужный вариант для себя достаточно просто.

Основными элементами точильного приспособления являются упор для фиксации ножа и абразивный брусок, в качестве которого применяют готовые абразивные материалы (камни) или собственного изготовления. Но прежде чем приниматься за работу нужно узнать, как правильно сделать точилку для ножей своими руками.

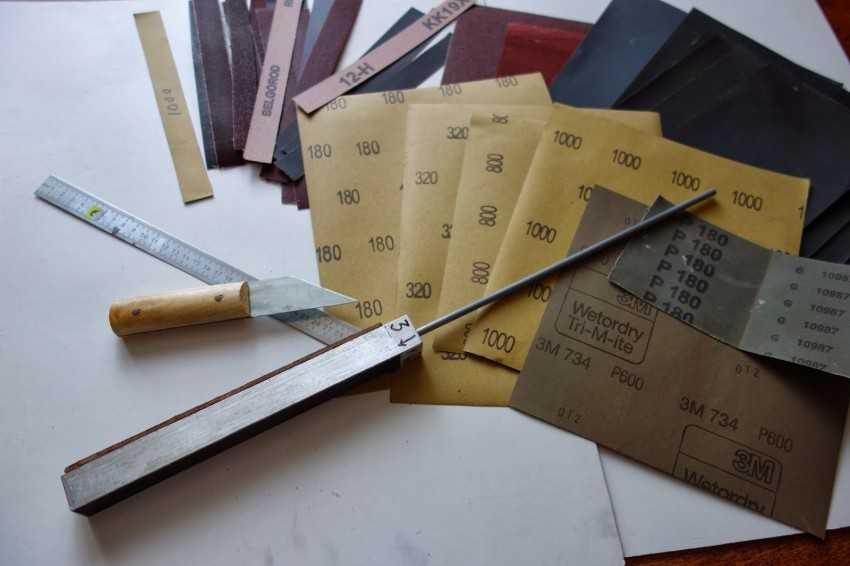

Разновидности камней для заточки

Существует несколько разновидностей точильных камней:

водные. Камни для заточки, используемые в воде, меньше стираются в процессе эксплуатации.
масляные. По строению и конфигурации аналогичны водным, но с более маслянистой поверхностью.
природные. Для их изготовления используют только натуральное сырьё с предварительной обработкой в процессе производства.
искусственные. В этом случае название говорит само за себя, т. е. абразивный материал создается искусственно.
резиновые. Встречаются не так часто, как предыдущие, к тому же в процессе применения они неудобны.

Немного о выборе камней

Точильные бруски бывают следующих видов:

Керамические;
Алмазные;
Природные;
Японские водные камни.

При желании, как только вы наберетесь опыта, вы можете купить несколько солидных и дорогостоящих алмазных камней или японских водных. Однако начинать лучше с обыкновенных керамических брусков (типа «Лодочки»), которые продаются в каждом магазине хозтоваров. Они износостойки, долговечны и доступны. Из недостатков можно назвать лишь их неравномерное истирание.

Вот советы, которые помогут найти верного помощника:

Какого размера должен быть брусок? В идеале – длиннее в 1,5-2 раза или хотя бы не короче лезвия ножа. Ширина и форма бруска не принципиальна.
Покупая брусок, убедитесь, что он плоский и не имеет сколов.
Для начала вы можете купить один универсальный точильный камень средней твердости. Но если есть желание, купите один брусок с двумя сторонами разной зернистости или два камня с большой и меньшей в два раза зернистостью. В будущем вашу коллекцию может пополнить еще пара камней.
Лучше всего постараться раздобыть пару оселков советского производства, скажем, на барахолках или у дедушки. Бруски с маркировкой «Сделано в СССР» имеют одноразмерные зерна и качественный связующий материал.

Чтобы довести нож до бритвенной остроты, кроме точильных камней вы можете купить и абразивную пасту ГОИ, о работе с которой мы также расскажем.

Заточка ножей для станков

Заточка для станков – это мероприятие, направленное на восстановление режущих качеств режущих поверхностей, принимающих участие в работе станка. Заточка ножей для станков производится с применением специального оборудования, которое предназначено для шлифования и выравнивания лезвий, устранения дефектов металла. Это могут быть ручные и стационарные заточные станки различных моделей. Заточка для станков – это настоящая технологическая проблема, однако в наши дни она имеет по-настоящему доступное решение. Современное оборудование, обладающее хорошей мощностью, регулируемым двигателем и высокой точностью обработки поверхностей позволяет качественно и профессионально обрабатывать режущие поверхности различных типов.

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона. Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
Железная пластина 200*65 мм и толщиной металла 4 мм.
Рояльная петля, длиной 92 мм.
Шпилька М8 длиной 325 мм.
Гайки и болты с резьбой М8.
Сверло 6,5 мм.
Метчик М8.
Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

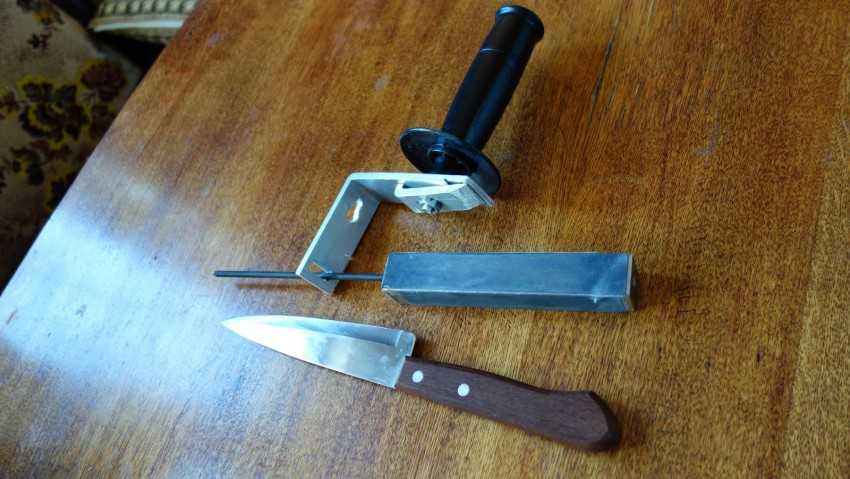

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

металлический квадратный профиль 40×40 мм;
мебельная скоба, шириной 40 мм;
пара заклёпок;
брусок фанеры 42×25 и толщиной 18 мм;
болт и гайка М5;
пара гаек-барашков М8;
оселок;
стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

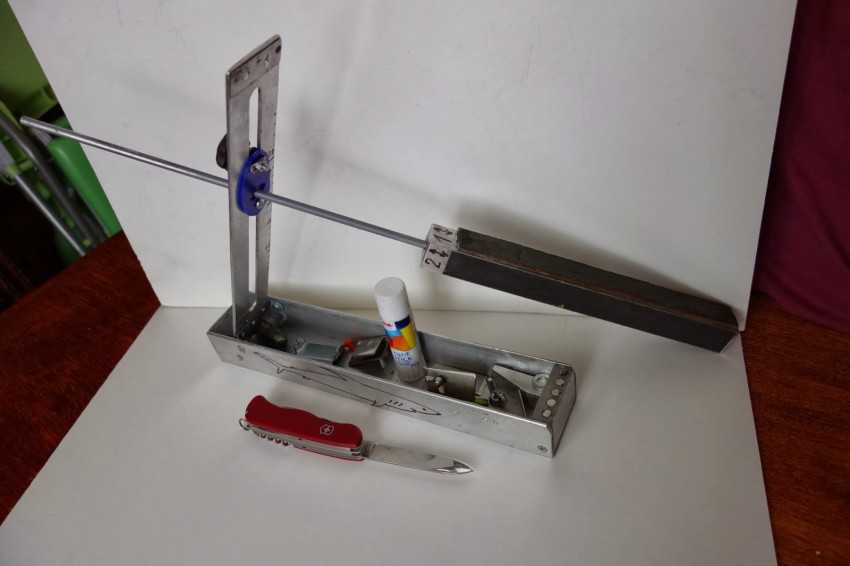

Точилка в сборе

Сф-6 станок фуговальный односторонний. назначение, область применения

Станок фуговальный односторонний СФ-6 предназначен для фугования (прямолинейного строгания, продольного фрезерования) заготовок из древесины различных пород по плоскости и под углом.

Станок применяется на предприятиях мебельной и деревообрабатывающей промышленности (мебельной, домостроительной, авто- и вагоностроения и т.д.), модельных цехах машиностроительных заводов, строительных организациях.

Станина выполнена чугунной, цельнолитой, коробчатой формы, внутри которой установлен электродвигатель привода ножевого вала.

Вращение ножевому валу передается клиновыми ремнями. Для натяжения ремней предусмотрено вертикальное перемещение подмоторной плиты. Ременная передача закрыта кожухом.

Опоры ножевого вала смонтированы в цельном блоке с отъемными крышками, что позволяет снизить механические шумы и вибрацию от вращения ножевого вала. Торможение ножевого вала осуществляется через ременную передачу электродвигателем.

Подача заготовок на станке осуществляется вручную или механически с применением автоподатчика. Передний и задний столы представляют собой чугунные литые шлифованные плиты с ребрами жесткости по нижней плоскости. Регулирование переднего и заднего столов станка по вертикали осуществляется посредством эксцентриковых валиков через систему рычагов и тяг с приводом от рукоятки для переднего стола и винта с гайкой для заднего стола.

С боковых сторон стола установлены щитки. Указатель глубины строжки — лимб помещен в окне щитка. Перемещение направляющей линейки осуществляется вручную. Линейка может перемешаться поперек стола в зависимости от ширины строгаемого материала и может быть установлена на требуемый угол в вертикальной плоскости (до 45°).

На станке имеется круглый двухножевой вал с клиновым креплением ножей.

Ширина строгания на станке 400 мм, толщина снимаемого слоя 6 мм, диаметр ножевого вала 125 мм, диаметр резания 128 мм, число ножей на валу 2, мощность электродвигателя ножевого вала 2,8 кВт, число оборотов ножевого вала в минуту 5000, вес станка 620 кг.

Точилка для ножей своими руками: самые распространенные виды конструкций

Существует много схем и чертежей приспособлений для заточки ножей своими руками, которые отличаются разной конструкцией и способами изготовления. Не следует выбирать наиболее простые варианты моделей, потому как с ними можно будет качественно выполнить только один из этапов работы. Несмотря на то, что на изготовление более сложной конструкции уйдет большее количество материалов и средств, сам процесс обтачивания лезвия займет меньше времени, а результат будет заметно лучше.

Точилка в виде рейки-держателя способна изменять угол наклона и положение ножа

Перед тем как сделать приспособление для заточки ножей в первую очередь нужно определиться с объемом работ, которые будут выполняться при помощи конструкции. Это объясняется тем, что в ситуации, когда требуется раз в неделю привести несколько кухонных ножей в порядок, совершенно необязательно заморачиваться со сложными чертежами точилок для ножей своими руками и изготавливать профессиональный станок. Если же человек увлекается коллекционированием ножей, охотой или постоянно использует ножи в работе, то лучше один раз постараться.

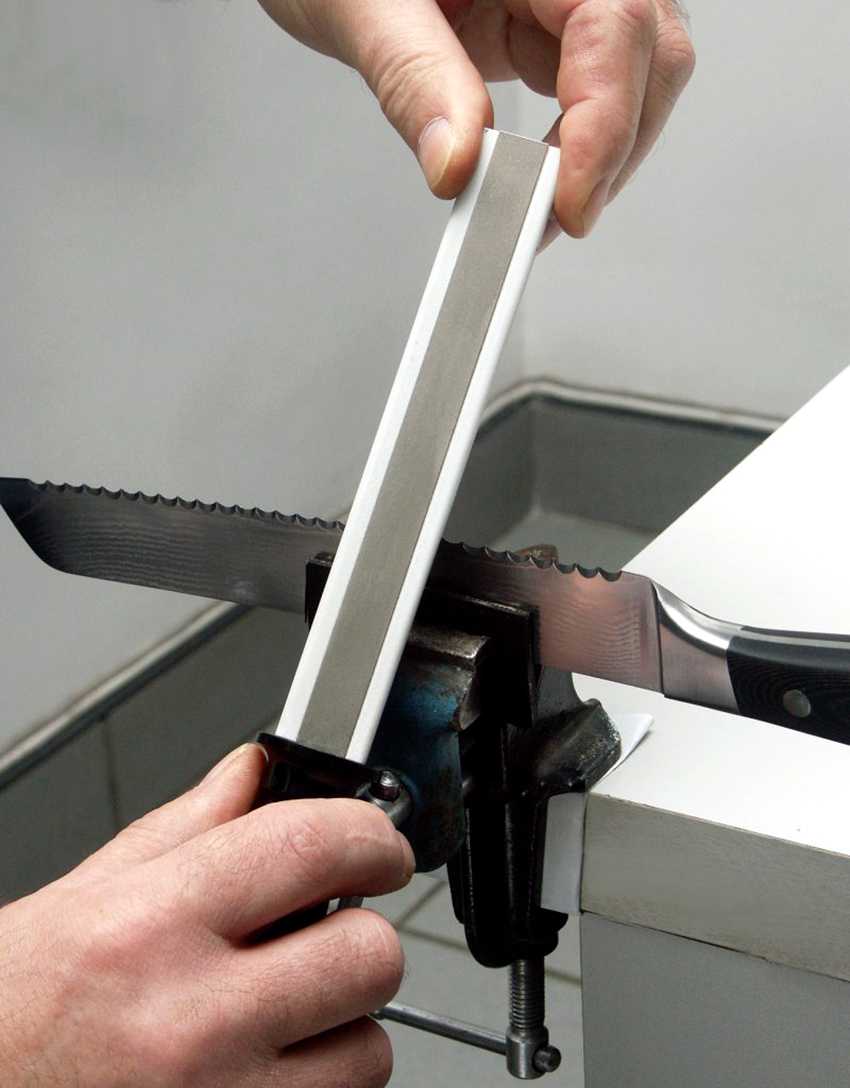

Наиболее простой, сделанной своими руками ножеточкой считается зажатый между двумя упорами точильный камень, которого иногда вполне достаточно для применения в обычных бытовых условиях. Для выполнения конструкции понадобится вырезать два деревянных треугольника и скрепить их между собой металлическими винтами. Используемый камень зажимается между двумя опорами.

Особенностью такого приспособления для заточки ножей своими руками считается тот факт, что треугольники фиксируются только в одном положении, а вот угол наклона точильного камня можно изменить. Для более точного выставления правильного угла рекомендуют воспользоваться обычным транспортиром.

Другой небольшой по размеру точилкой для ножей своими руками с регулируемым углом заточки является подвижная рейка-держатель, оборудованная двумя брусками, способными изменять не только положение, но и угол наклона. Отличительной чертой станка считается необходимость дополнительной фиксации на столе при помощи держателя, самым простым и надежным вариантом в этом случае является струбцина. К недостаткам использования конструкции также относится сложность выдержки правильного угла обточки на протяжении всего периода работы.

Перед тем как выбрать вид станка для заточки необходимо определиться с масштабом работы, которую будет выполнять точилка

Точильный станок собственными руками

При желании, возможно собрать точильный станок самостоятельно. Вам понадобятся следующие предметы: стол, планшайба, пылесос, двигатель и кожух для станка. Планшайба станет основным и самым дорогим компонентом. Желательно выбрать американских или немецких производителей. Затем подбирается двигатель, мощность которого – 1,5 кВт, подойдут даже поддержанные варианты. Например, можно приобрести двигатели от стиральных машин.

Мотор нужно установить под столешницей, а планшайбу закрепить к движущемуся элементу. Не забудьте продумать кнопки включения и выключения. На планшайбу нужно поставить кожух, срезав одну сторону, с которой и будет выполняться заточка. Также в нижней части столешницы потребуется сделать вырез под пылесос. Данный станок также подойдет для работы с другими режущими поверхностями.

Процесс заточки и правила работы

Главной индивидуальностью технологии заточки ножика фуганка является верный выбор угла относительно абразива и соблюдение неизменного значения этого параметра в процессе обработки. Нужно выслеживать, чтоб ножики фуганка не касались лишь края камня. Спецы стараются приостановить держатель на расстоянии не наименее 10 мм до края. Для упрощения данной нам задачки на точило устанавливают особые упоры. Их размещение ограничивает вольный ход держателя.

Операция длится долгое время, что может привести к изменению температурного режима на поверхности лезвия и вызвать его деформацию. Это вызывает нарушение структуры сплава и понижение его физических и механических свойства. Для устранения данной нам задачи используют систему принудительного остывания. Она обязана быть настроена на равномерное нанесение водяной струи на весь ножик фуганка. Подача воды либо иной охлаждающей воды осуществляется из специальной ёмкости, расположенной в конкретной близости от точильного камня. В процессе работы следует смотреть за её наличием. Следует предугадать систему отвода отработанной воды.

Долгое применение точильного камня может привести к противному эффекту, так именуемому засаливанию. Это вызывает проскальзывание частей абразива, и понижает свойство заточки ножика для фуганка. Таковой недочет устраняется повторяющейся очисткой камня и придания ему требуемой геометрической формы.

Не считая соблюдения температурного режима, нужно повсевременно выслеживать смотреть состояние свойства точильного камня. Он должен оставаться незапятнанным, в течение всего режима работы. Приведение его в обычное состояние подразумевает регулярную очистку и придание требуемой геометрической формы. Для решения данной нам задачки используют бруски с разным зерном абразива. Если режущий инструмент фуганка сделан из наиболее мягеньких марок стали, точение пройдет еще резвее и точильный гранит меньше подвержен засаливанию.

Современные производители изготавливают режущий инструмент для фуганка из разных марок стали. В главном употребляется инструментальная сталь либо наиболее мягенькие марки стали.

Заточка производится средством плавного перемещения держателя на право и на лево без мощного нажима. Целенаправлено располагать держатель с закреплённым инвентарем на расстоянии не поближе 12-ти мм от края камня.

Верная заточка продолжается около 20 минут. Опосля окончания главных работ производится доводка. Она делается с применением полировочной пасты либо мастики. Поверхность приобретает совершенно гладкую форму. В неприятном случае инструмент не дозволит получить требуемое свойство поверхности заготовки. Проверку приобретенного свойства режущей кромки инспектируют на способности ровно разрезать лист обыкновенной бумаги. В итоге должен получиться осторожный ровненький надрез.
