Как настроить датчик давления воды в системе водоснабжения

Лучшие редукторы давления воды на 2023 год

Отечественный рынок представлен большим количеством самых разных моделей ограничителей давления как российского, так и иностранного производства. Предпочтительнее подбирать изделия, корпус которых сделан из материалов повышенной прочности. К таким материалам относится латунь, бронза либо нержавеющая сталь. Кроме того, на корпусе таких аппаратов не должно быть разнообразных неровностей либо заусенец, наплывов металла.

Где купить? Приобрести такое устройство отечественного или импортного производства можно в специализированных интернет – магазинах, сделав онлайн заказ.

Из бюджетной категории, когда нужно купить недорогой регулятор, рекомендуется обращать внимание в первую очередь на изделия отечественного производства. Это обусловлено тем, что они обладают наиболее оптимальным соотношением в плане цены и качества

Качество исполнения более дорогих ограничителей иностранного производства, как правило, немного выше. Однако, в большинстве случаев, они редко комплектуются манометрами, из-за чего такие агрегаты сложно отрегулировать.

Ввод в эксплуатацию

8.1 Установка давления на выходе

Давление на выходе должно быть не менее чем на 1 бар ниже входного давления.

1. Закрыть запорный клапан на входе.
2. Снять давление на выходе (например, с помощью водопроводного крана)
3. Закрыть запорный клапан на выходе.
4. Ослабить винт со шлицом. Не вынимать винт со шлицом.
5. Ослабьте натяжение натянутой пружины. Поверните ручку настройки налево (-) до упора.
6. Медленно открыть запорный клапан на входе.
7. Поворачивать ручку настройки до тех пор, пока на шкале не появится необходимое значение давления.
8. Затянуть винт со шлицом.
9. Медленно открыть запорный клапан на выходе.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма.

  Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

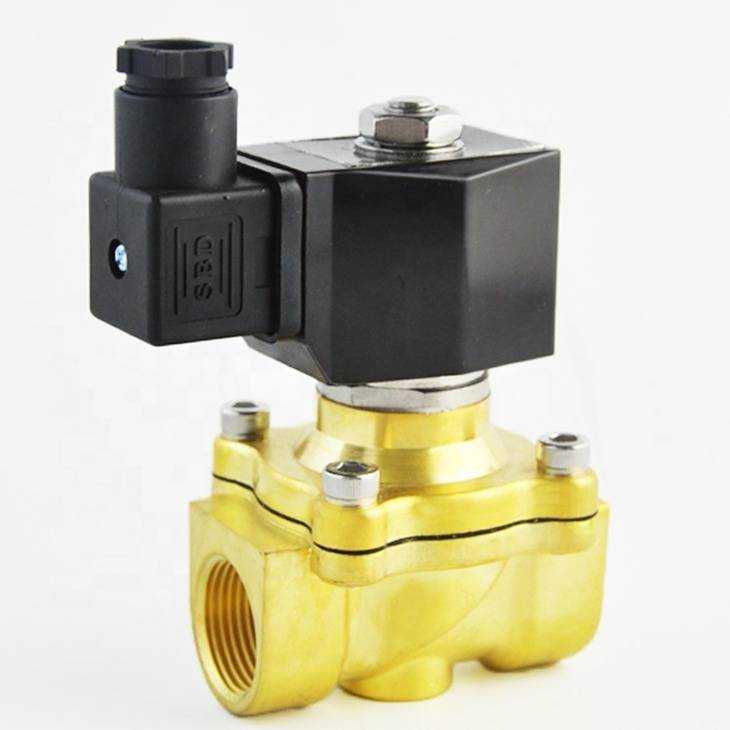

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

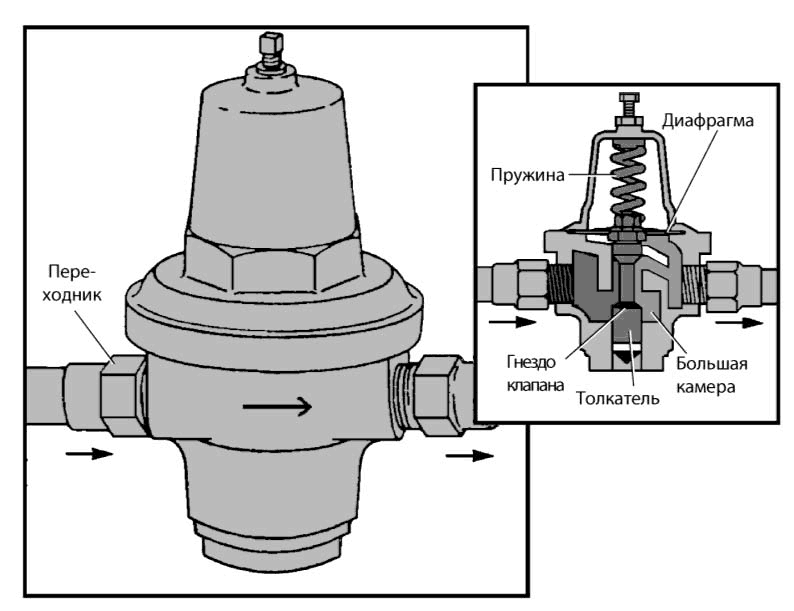

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Виды редукторов

Поршневой

Обладает несложной конструкцией, а следовательно, находятся в самой доступной ценовой категории. Недостаток – может довольно легко сломаться, если на его входе не установить дополнительный фильтр. В настоящий момент уже выпускаются приборы со встроенным устройством фильтрации.

Мембранный

Обладает большой пропускной способностью, надежен и прост в эксплуатации. Обеспечивает достаточно высокую скорость потока воды до 3-х кубических метров за час. Таким изделиям не страшна вода с незначительными загрязнениями, так как они имеют надежную защиту от ржавчины в виде кожуха.

Проточный

Такие агрегаты особенно надежны и служат на протяжении длительного времени, благодаря полному отсутствию в них подвижных элементов. Такие приборы чаще всего применяют в системах орошения. Самый большой недостаток – наличие дополнительного выходного регулирующего устройства.

Нужен ли редуктор давления воды в квартире?

Редуктор давления воды в системе водоснабжения чаще всего незаменим. Он играет роль сдерживающего фактора, защищая систему от гидроударов. Установка редуктора давления воды необходима, если вам знакома хотя бы одна из этих ситуаций:

• Нестабильный напор. Не пренебрегайте установкой регулируемого редуктора давления воды в доме, если напор в горячем и холодном кране неконтролируемо меняется. Резкие скачки могут повредить бытовую технику, а непостоянная температура подвергает вас опасности термического ожога.
• Слишком мощный напор. В этом случае установка понижающего редуктора обязательна. Проблемы такого рода актуальны для жителей первых этажей. Дело в том, что воду в многоквартирных постройках подают с высоким давлением. Это необходимо, чтобы она доходила до самого верха. Именно поэтому напор воды в квартирах, расположенных вблизи от насосной станции, может заметно превышать нормальные показатели. Это чревато лопнувшими соединениями труб, протечками и другими аварийными ситуациями. Редуктор понижения давления воды предотвратит эти поломки.
• Слишком слабый напор. Вам поможет редуктор, дополненный помпой. Слабый поток воды вызывает массу неудобств: от дискомфорта во время мытья посуды или гигиенических процедур до невозможности пользоваться стиральной машиной или газовой колонкой. Устройство с помпой увеличит напор и избавит вас от этих проблем.

Виды регуляторов и конструктивные особенности

Существует несколько разновидностей таких изделий. Чтобы выбрать подходящее приспособление, нужно разбираться в назначении, конструкции и характеристиках каждой разновидности.

Фланцевый рычажный регулятор

Эта модель предназначена для сдерживания слишком большого напора перед установленным оборудованием и после него. С ее помощью можно регулировать расход жидкости.

Прибор состоит из следующих деталей:

• корпуса из стали или чугуна;
• рычага с опорными элементами;
• мембранного механизма;
• крышки;
• штоков и клапанов;
• грузиков.

В результате воздействия грузиков клапана открывают доступ воде

При этом важно правильно отрегулировать прибор с учетом грузиков и потока жидкости

Изделия бытового назначения

Бытовой регулятор выпускает отечественная компания Паскаль. Эти изделия продлевают срок службы трубопровода и арматурного механизма. Они снижают давление, уменьшают шумы и вибрации в сети. Конструкции бытового предназначения отличаются конфигурацией. После их установки снижается потребление электроэнергии и расход воды.

Электронная разновидность

Электронный регулятор давления воды в системе водоснабжения включает насос малой мощности, который отбирает воду из сети водоснабжения. Работа агрегата совершенно бесшумная. Установленные датчики защищают от гидроударов и работы насосного оборудования вхолостую. Они являются частью автоматизированной системы водоснабжения.

Прибор состоит из диафрагмы, корпуса, втулки, с помощью которой он подключается к кабелю, и платы. Агрегат устанавливается до первой точки забора жидкости. Он укомплектован входящими патрубками, что позволяет монтировать его в магистральную линию. Перед запуском насос заполняется водой.

Оптимальное значение давления устанавливается производителем и равно 1,5 бар. При этом номинальное значение должно превышать пусковой показатель не более чем на 0,8 бар. Для регулировки стартового значения используют специальную отвертку.

Прибор прямого действия

Изделия промышленного назначения имеют отличающийся клапан фланца. Цена такого прибора стартует от 500 долларов. Для регулировки значения используются сетевые установки.

Агрегат состоит из следующих частей:

• втулки;
• короба с фланцами (выходящими и входящими);
• импульсные трубы;
• большой клапан;
• мембраны;
• комплектующие пилотного крана.

При превышении порогового значения жидкость проникает в емкость клапана, а мембрана перекрывает проходное отверстие в приборе. Как только давление снижается, мембрана освобождает проход.

Регулятор Honeywell

Это одна из разновидностей бытовых моделей, которая обеспечивает экономный расход воды и поддерживает постоянное давление в сети. В продаже есть комбинированные модели, которые включают в себя фильтр и регулятор. Они удобны в использовании и отличаются привлекательным дизайном. Благодаря фильтрам вода очищается от загрязнений и примесей продлевается срок службы водопровода. Промывка фильтра выполняется без отключения воды.

Квартирные регуляторы

Для улучшения качества подачи жидкости в водопроводе устанавливается регулирующий механизм. Обычно используют изделия с пропускной способностью 3 кубометра в час.

Такие агрегаты устанавливаются с соблюдением определенных правил:

1. Регулирующее устройство устанавливается в отапливаемом помещении. К детали должен быть свободный доступ.
2. Деталь нужно защищать от механического воздействия.
3. Прибор монтируется так, чтобы стрелка на корпусе указывала в направлении движения потока воды.
4. Перед установкой магистральный трубопровод обязательно прочищается.
5. Рекомендуется использовать регулятор в комплексе с сетчатым фильтром.
6. Для облегчения обслуживания устройства устанавливается специальный вентиль.

Лучшие модели редукторов для системы водоснабжения

В настоящее время на рынке регуляторов давления представлен большой выбор устройств, отличающихся по техническим характеристикам, стоимости и компании их выпускающей (бренду производителя).

Наибольшей популярностью среди пользователей пользуются модели следующих компаний

Корпорации «Honeywell» (США)

В линейке товаров из группы редукторов давления представлены несколько серий подобных устройств, такие как: серия D04FM и D06F, D06FN, D06FН.

Серия D04FM – это регуляторы бытового использования. Корпус выполнен из латуни с резьбовым соединением для включения в водопроводную сеть, диаметром 1/2″ и 3/4″. В моделях предусмотрен патрубок для установки манометра. Прибор может работать в водопроводных сетях, трубопроводах со сжатым воздухом и азотом. Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 16 бар;
• регулировка давления – от 1,5 до 6,0 бар;
• количество ступеней очистки – 1.

Это эконом-вариант устройство.

Серия D06F – устройства бытового применения. Корпус выполнен из латуни с резьбовым соединением, в конструкции предусмотрен сетчатый фильтр и диафрагма армированная волокном. Модели выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

• температура рабочей среды – до 40 °С;
• максимальное давление 16 бар;
• регулировка давления – от 1,5 до 6,0 бар;
• количество ступеней очистки – 1.

Серии D06FН и D06FN могут применяться в сетях бытового, промышленного и коммерческого назначения, в водопроводных сетях и в сетях с прочими неагрессивными жидкостями, а также со сжатым воздухом и азотом. Модели данной серии оснащены ручкой для регулировки давления, а также встроенным фильтром. Приборы выпускаются диаметром 1/4″, 1/2″, 3/4″, 1″ и 2″.

Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 25 бар;
• регулировка давления – от 1,5 до 12,0 бар, для серии D06FН и 0,5 – 2,0 – для серии D06FN;
• количество ступеней очистки – 1.

Продукция корпорации «Honeywell» выпускается в разных странах мира и отвечает всем требованиям, предъявляемым к ней. Редуктор давления воды «Honeywell» – это надежность и безопасная эксплуатации на весь период использования.

Модель РД-15

Выпускает целый ряд производителей в России. Это бюджетный вариант подобных изделий, который достаточно широко используется пользователями при установке во внутриквартирных сетях. Основные технические характеристики модели:

• диаметр – 1/2″;
• рабочее давление – 1,0 бар;
• предел регулировки давления – 40,0%;
• максимальное давление – 4,0 бар.

Модель мембранного типа, корпус выполнен из латуни. Неприхотливая в эксплуатации, одним из достоинств является низкая стоимость.

(Италия).

В линейке товаров, выпускаемых компанией, представлена широкая группа регуляторов для систем водоснабжения, выполненных из латуни и хромированной стали.

Модели выполняются с внутренним и наружным резьбовым соединением диаметром 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″ и 2″. Некоторые модели оснащены манометром. Основные технические характеристики:

• температура рабочей среды – до 70 °С;
• максимальное давление 25 бар;
• регулировка давления – от 1,0 до 6,0 бар.

Редукторы давления воды «FAR» – это оптимальное соотношение цены и качества.

Группы (Италия-Россия).

Среди товаров группы «регуляторы давления воды», представлены модели поршневого и мембранного типа, оснащенные манометром и без него, а также со встроенным фильтром.

Модели выпускаются с различным условным проходом и техническими характеристиками. Регуляторы давления VALTEC получили достаточно широкое распространение в России и странах СНГ благодаря своей надежности и хорошим эксплуатационным показателям.

Особенности устройств

Строение регулятора.

По особенностям строения и принципам работы редукторы можно подразделить на 2 типа:

1. «До себя» — приборы, стабилизирующие давление жидкости на участке трубопровода до устройства. Используются преимущественно на насосных станциях. Устройства этого типа работают в автоматическом режиме. Главными рабочими элементами являются балансирующее седло и подвижный поршень, который регулирует зазор. Размер этого зазора зависит от напора воды, а редукционный клапан остается открытым до установления требуемого давления воды в трубопроводе.
2. «После себя» — редукторы, регулирующие давление на участке трубы после устройства. Главной рабочей частью является поршень со штоком, на конце которого установлена тарелка. Если вода входит в устройство под большим давлением, то жидкость начинает действовать на мембрану, которая с обратной стороны поддерживается пружиной. Это воздействие передается по штоку тарелке, которая перемещается в сторону седла. Таким образом, зазор между тарелкой клапана и седлом уменьшается, и это приводит к снижению напора воды в магистрали.

Обзор редукторов регулировки давления воды в системах водоснабжения

При выборе устройства рекомендуется обратить внимание на следующие показатели:

1. Предельно допустимый уровень давления.
2. Диапазон значений температуры, в пределах которого прибор может функционировать. Чем шире этот диапазон, тем лучше.
3. Диаметр подключения. Если он не соответствует сечению трубопровода, то установить прибор будет невозможно.
4. Пропускная способность устройства.

Популярные модели Honeywell

Hoheywell.

Редукторы этого производителя отличаются бесшумностью. Можно рассмотреть следующие модели:

1. Honeywell D06F-1/2 чаще всего используется в промышленности. Позволяет защитить и подключенные к нему приборы.
2. Honeywell D06F-3/4 чаще всего находит применение в бытовых трубопроводах. В конструкцию входят латунный корпус, цилиндр, ручка регулирования и фильтр.
3. Honeywell D04FS-1/2 отличается простотой и эффективностью поддержания постоянного напора жидкости, установленного потребителем. Может применяться как в быту, так и в промышленности.

Модельный ряд Valtec

Почти все регуляторы Valtec относятся к типу «после себя». Модели отличаются сравнительно легкой конструкцией, а их мембраны изготовлены из армированной ЭПДМ. Могут работать не только с водой, но и с газами и гликолевыми теплоносителями.

Можно рассмотреть следующие модели:

1. Valtec VT.082 1/2 рассчитан на максимальное давление 16 бар. Корпус выполнен из никелированной латуни. При помощи отвертки можно легко настроить показатель рабочего давления прибора.
2. Valtec VT.087 1/2 рассчитан на максимальное рабочее давление 4,5 бар. Пружины выполнены из нержавеющей стали, а корпус — из латуни. Может работать как с водной средой, так и с другими теплоносителями.

Отечественный регулятор РДВ

Почти все отечественные модели регуляторов имеют латунный корпус.

Они подходят для применения в высотных зданиях. Можно рассмотреть следующие популярные модели:

1. РДВ15-2А-М устанавливает нейтральное значение напора воды. Главными рабочими элементами являются латунный корпус, клапан и пружины из нержавеющей стали.
2. РДВ-2А-Ф — муфтовый регулятор, работающий как с холодными, так и с горячими средами. Корпус сделан из латуни, также имеется фильтр, выполненный из нержавеющей стали.

За счет включения отечественных РДВ в магистрали экономия воды достигает 30%, а энергопотребление больших и малых насосов существенно снижается. Эти регуляторы могут работать как с горячими, так и с холодными рабочими средами.

Как выбрать редуктор давления воды

Каковы критерии выбора, какой ограничитель лучше купить? Редукторы давления можно активно использовать практически в любой системе водоснабжения. Однако именно в этом случае возникает вполне закономерный вопрос, как выбрать такое оборудование, каковы критерии выбора, каких ошибок не допустить при выборе такого аппарата? Сразу нужно отметить, что подбирать такое устройство как ограничитель для систем транспортировки жидкости, необходимо с учетом их пропускной способности. В этом случае редукторы следует подбирать, учитывая следующие показатели их пропускной способности:

• Для установки в квартирах подойдут устройства с пропускной способностью до 3 кубических метров в час;
• Для обустройства водоснабжения на коммерческих предприятиях, лучше всего использовать агрегаты с пропускной способностью от 3 до 15 кубических метров в час;
• Для использования на промышленных объектах следует подбирать ограничители, пропускная способность которых соответствует технических характеристикам используемого на предприятии оборудования.

При выборе редуктора также следует обращать внимание на качество его сборки, надежность компании – производителя, материал из которого изготовлен корпус и максимальную пропускную способность подобранного изделия. При этом нужно отметить, что агрегаты, которые устанавливаются на трубопроводы с горячим водоснабжением, должны переносить температуру жидкости вплоть до отметки в 130 градусов по Цельсию

Область применения датчиков потока жидкости

Реле потока жидкости применяются для решения различных задач во многих отраслях промышленности:

• в системах водоснабжения и водоотведения для контроля подачи воды, поддержания работы насосного оборудования, организации систем отведения сточных вод, канализационных сооружений, защиты насосного оборудования и двигателей от «сухого хода»,
• в системах отопления, охлаждения, вентиляции и кондиционирования воздуха для контроля подачи воды, хладагента, специальных жидкостей, отведения отработанных жидкостей из системы,
• в нефтегазовой сфере для контроля потока газа, нефти, нефтепродуктов при транспортировке и хранении,
• в металлургии, сталелитейной промышленности в системах подачи и отведения воды и другой жидкости,
• в химической промышленности для работы с агрессивными и опасными видами жидких продуктов, системах подачи и отведения воды,
• в сельском хозяйстве при автоматизации процессов кормления, в поилках, в системах полива и орошения, при работе с жидкими удобрениями,
• в пищевой промышленности для контроля подачи различных видов жидких пищевых продуктов, в том числе минеральной воды, молочной и кисломолочной продукции, алкогольных напитков, пива и т.д.

Некоторые виды датчиков потока жидкости также подойдут для работы с газами, что значительно расширяет возможности применения устройств в промышленности и быту.

Что такое редуктор давления

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до поквартирной разводки.

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

• фильтр механической очистки;
• запорный кран;
• манометр.

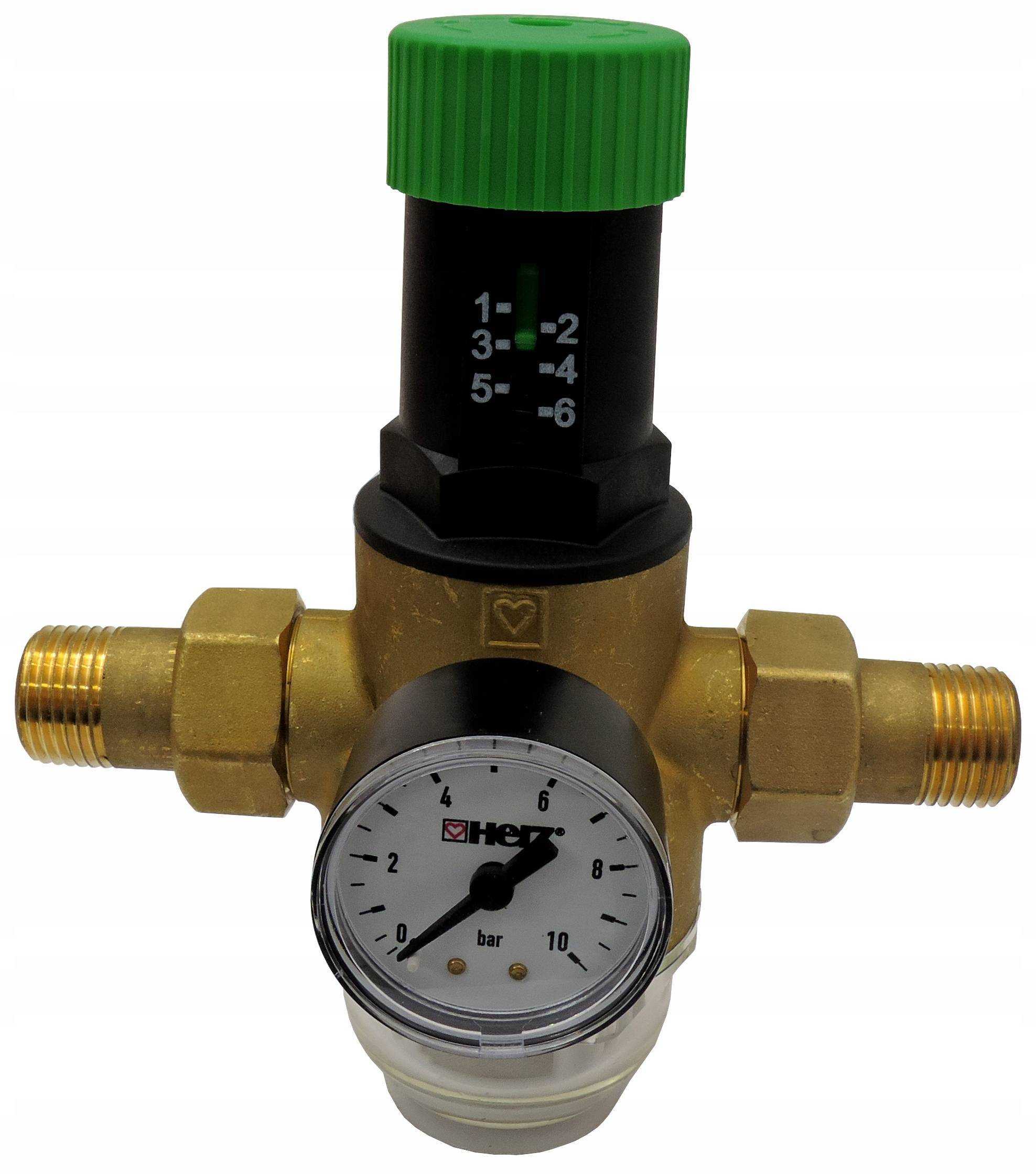

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Рейтинг лучших моделей

Деление РДВ на «для частных домов» и «для квартир» — условно.

Выбор модели зависит от нескольких факторов:

1. требуемый перепад давления;
2. количество сантехнических потребителей;
3. многофункциональность;
4. стоимость оборудования и его надежность.

Поэтому рассмотрим лучшие варианты для домов и квартир исходя из его пропускной способности или размера сечения дросселя.

Для частных домов

Разберем наиболее популярные модели.

Honeywell D04FM-¾A — универсальный

Мембранная конструкция, оснащена выходом для манометра, материалы: корпус — DZR латунь, мембрана LSTR. Диапазон регулировки 1,5-6 бар, температура до 70°C.

Преимущества:

1. повышенный эксплуатационный ресурс,
2. подходит для горячего и холодного водоснабжения,
3. удобная регулировка давления,
4. двойная резьба: на ½ дюйма внутренней или ¾ дюйма внешней.

Недостатки:

• достаточно высокая стоимость – переплата за мировой бренд – от 2,6 тыс. рублей;
• деликатная мембрана -при регулировке требуется ослабление фиксирующего винта, иначе возможен прорыв диафрагмы.

Honeywell D06FM

Улучшенная модификация. Этот клапан имеет встроенный фильтроэлемент.

Имеет две разновидности:

1. D06FM A — с прозрачной полимерной колбой (холодное водоснабжение: до 40 °C)
2. D06FM B — цельнометаллической латунной (до 60 °C).

Конструкция снабжена удобной регулировкой — она позволяет производить точную настройку без использования манометра. Также в отличие от других аналогов сконструирован с двумя выходами для подключения манометра, находящихся снизу и сбоку.

Из недостатков:

• Со временем настройка по регулировочным делениям не соответствует действительному.
• Высокая цена – около 4 тыс. рублей.

OR0232 и OR0233

Поршневые вариации мощных и компактных регуляторов.

Регулировка с помощью ключа, оборудованы входом подключения манометров, обладают малыми размерами.

Отличие этих модификаций заключается в предельных входных давлениях: размеры камеры и поршня отличаются, — так 0232 работает с величиной не более 16 бар, а 0233 ограничен входящим давлением 25 бар.

Также OR 0233 оснащен двумя отверстиями для подключения манометров: снизу и сбоку.

Преимущества:

1. Малые габариты, долговечность и эксплуатация до 130 С° (холодное и горячее водоснабжение).
2. Используется там, где требуется понижение с высоких величин давления — оптимален для частных домов.
3. Относительно невысокая стоимость – не более 1,5 тыс. рублей.

Поскольку регулятор поршневого типа, то ему присущи недостатки данной конструкции: установка только в одном положении (поршень вертикально), образование течи через уплотнительные кольца, риск заклинивания при гидроударе.

Модели регуляторов давления воды для квартир

Ниже представлен обзор лучших представителей в этой категории.

WATTS DRVN и HEIZ 1268221

Достойные регуляторы для многоквартирных домов. У этих аналогов похожая конструкция с HONEYWELL D06FM:

• настроечная ручка со шкалой настраиваемого давления,
• удобное расположение подключения манометра.

Однако значения пропускной способности несколько ниже, что вполне достаточно для индивидуальных квартир.

CALEFFI 5330

Со сменным картриджем и съемным сетчатым фильтром. Корпус устройства изготовлен из стойкой к вымыванию латуни CW602N.

Настройка производится с помощью ключа с обязательной установкой манометра.

Конструкция прибора весьма практична, удобна для профилактики и замены внутреннего механизма.

Наклонённый корпус содержит в себе сменный мембранный картридж, оснащен сетчатым фильтром. Механизм и сетка легко вынимается и просто чистится.

Преимущества:

1. малые размеры, изготавливаются в разных модификациях: с манометром и без, под внутреннюю и внешнюю резьбу;
2. есть возможность установки на медную трубку.

Недостаток заключен в преимуществе: при выходе из строя регулировочного механизма, требуется оригинальный ремкомплект.

VALTEK

Питерская компания специализируется на поршневых и мембранных редукторах. Все модели изготавливаются на производстве в Италии (характеризуются хорошим качеством), кроме VT.298.N и VT.082.N, которые изготавливаются в Китае.

Однако у последних есть свои преимущества — многофункциональность и компактный размер. Кроме того, VT.082.N имеет удобную регулировку ручкой, — следует иметь ввиду, что она фиксированная на 2 и 3 бара.

Преимущества продукции:

• разнообразный ассортимент;
• приемлемое качество
• доступная цена.

Из недостатков можно выделить использование «устаревшего» материала: латуни, которая не обладает увеличенной способностью к вымыванию отложений.

Подробный обзор редукторов Valtec в нашей статье.
