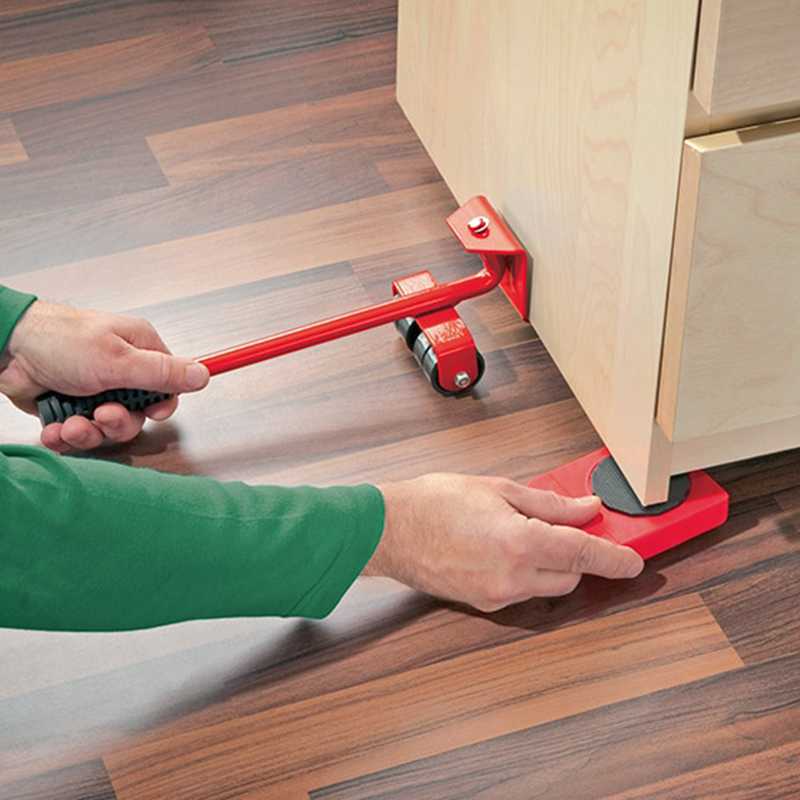

Устройства для перемещения мебели: виды, принцип действия, народные способы, самодельные варианты

Рубанок для газобетона

Газобетон – один из самых популярных современных материалов для строительства каменных домов. Крупный формат блоков и технология монтажа, которую можно легко освоить, позволяют возводить здания быстро даже строителям-новичкам.

Но при всех достоинствах, у газобетона есть существенный минус – несовпадения блоков по размеру и необходимость подгонки их друг к другу. Можно использовать для этих целей магазинный инструмент. Но наши форумчане предлагают сделать рубанок для газобетона своими руками. Для этого понадобится: доска толщиной 5 см, пилки по дереву 3 шт., универсальный клей, дверная ручка.

Ручная барабанная лебедка

Простейший вариант конструкции лебедки состоит из корпуса, двух подшипников скольжения, барабана с тросом и рукоятки привода. Выигрыш в силе происходит за счет использования неравноплечного рычага, ворота. Если обычный рычаг поднимает груз на ход плеча, то ворот поднимает груз на имеющуюся длину троса. Плечо силы такой лебедки — расстояние от оси до рукоятки, плечо груза — расстояние от оси до окружности наматывания троса. Одно плечо может быть длиннее другого в 2-3 раза, соответственно таким и будет выигрыш в силе. По типу передачи барабанные лебедки подразделяют на зубчатые и червячные. Особенностью использования является необходимость их крепления к твердой основе.

Как сделать подъемный кран своими руками

Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе. Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.

Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.

Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.

Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.

Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.

Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.

Поворотный механизм так же не обладает тормозом, поскольку кран не предназначен для работы с высокими скоростями ,а следовательно – инерционные силы слишком малы.

Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.

Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.

Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.

Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.

Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.

После того как вы сделается подъемный кран своими руками, вы легко сможете поднимать 150 -200 кг, что вполне внушительно, если учитывать что он не предназначен для промышленных маштабов.

Приспособление для подъема тяжестей типа лебедки или полиспаста: как изготовить своими руками п

Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Разновидности удерживающих механизмов

Для того чтобы транспортируемая деталь крепко держалась на подъемнике, существует несколько типов удерживающих устройств:

Канатные стропы.
Специальные захваты.
Траверсы.
Строповые устройства с дистанционным управлением.

Сама по себе стропа представляет из себя съемное приспособление для подъема тяжестей, по внешнему облику напоминающее отрезок стального каната с несколькими крепежными элементами на обоих концах. Это могут быть кольца, крюки, карабины или же канатная петля.

Как сделать полезные механизмы и инструменты для стройки своими руками

Неважно – строите вы дом своей мечты или перестаиваете старенький дачный домик, вам не обойтись без надежных инструментов и строительного оборудования. Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами. Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами

Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами.

Наши форумчане знают, как снизить нагрузку на семейный бюджет и предлагают рецепты проверенных механизмов и инструментов для стройки, сделанные своими руками.

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза. Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра

Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Грузовик…из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8

нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!

Транспортировочные ручки для плит гипсокартона, фанеры, ДСП, OSB

Гениальность данных приспособлений невозможно переоценить, ведь главным действующим лицом является сама физика. Транспортировочные ручки сконструированы таким образом, что при поднятии груза смещается центр тяжести, благодаря чему зацепы конструкции надежно удерживают листовые материалы, не позволяя им выскальзывать из рук.

Ручки идеально подходят для перемещения всевозможных листовых материалов:

крупных фрагментов фанеры;
гипсокартона;
стекла.

Существуют фрикционные модели транспортировочных ручек, которые отлично подходят для работы с особо тяжелыми и габаритными грузами. Благодаря своей простоте эти приспособления нередко используются в профессиональной среде.

Пылесос-циклон своими руками

Пыль и мелкий мусор во время стройки или серьезного ремонта – настоящая проблема, бороться с которой при помощи веника и тряпки тяжело и неэффективно. Чтобы облегчить процесс уборки, не тратя при этом деньги на дорогостоящую технику, участник FORUMHOUSE zalman3000на скорую руку из подручных материалов собрал циклон для пылесоса.

Нехитрая конструкция крепится к пылесосу, и сбор мусора происходит непосредственно во вместительный пластиковый контейнер.

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Устройство, принцип работы и виды полиспастов, обзор систем

Подъем тяжелого груза даже на небольшую высоту без применения специальных инструментов возможен не всегда. Речь идет не только про подъемные краны, автокраны и погрузчики — есть и другие приспособления для решения этой задачи.

Одним из механизмов для подъема грузов является полиспаст.

Что такое полиспаст, зачем он нужен и где применяется?

Полиспаст — блочная система с цепной или канатной передачей. Ее задача — упростить и ускорить подъем любого тяжелого груза, используя человеческую силу. Такие схемы (или их близкие аналоги) использовались еще до нашей эры — при строительстве египетских пирамид и Великой Китайской стены.

Стационарно подъемники применяются на складах и в производственных помещениях, в которых необходимо поднимать разные тяжести. Переносные блочные системы используются в строительстве, логистике, для спасательных работ.

Устройство и принцип работы

Полиспаст позволяет поднимать тяжесть, используя меньшее усилие человека. Принцип похож на действие рычага для подъема груза, только вместо рычага используется трос.

Конструктивно, самый простой полиспаст являет собой 1 блок и веревку. Ролик закрепляется над грузом (на потолке, балке, или перемещаемой специальной опоре). Один конец веревки с крюком спускается к грузу. Второй конец веревки человек держит в руках и тянет за него, поднимая тяжесть.

На выигрыш в силе влияют такие факторы:

Количество роликов.
Длина веревки.

1 блок увеличивает силу примерно в 2 раза (примерно — потому что какие-то потери спишутся из-за силы трения). То есть если человек без подъемника сможет поднять 30 кг на высоту 1 метр, то с полиспастом — это будут уже 60 кг. Если роликов будет больше — то и вес можно будет поднимать больший.

Что касается длины веревки: чем она длиннее, тем больше вес сможет поднять человек, но и тем больше времени на это придется тратить.

Виды полиспастов

Полиспасты делятся по нескольким признакам:

По назначению. Бывают силовые, а бывают скоростные схемы. Силовые позволяют поднимать больше груза, но медленнее. Скоростные позволяют поднимать тяжесть быстрее, но «осилят» меньший вес.
По количеству блоков. Самый простой вариант — 1 ролик. Но их может быть и 2, и 3, и 4, и больше. Чем больше их — тем больший вес получится поднять.
По сложности схемы. Бывают простые схемы (когда ролики объединены последовательно 1 канатом) и сложные (когда используется 2 или больше отдельных полиспастов). Сложные системы более производительны, дают больше результата при меньшем количестве блоков. К примеру, если объединить 2 полиспаста (из 1 и из 2 блоков) — получится выигрыш в силе в 6 раз. Тогда как простая схема даст выигрыш в 6 раз только при использовании 6 роликов.

Что влияет на эффективность подъемника?

Выше упоминалась кратность (выигрыш в силе) очень приблизительная, округленная в большую сторону. На практике она меньше.

На эффективность подъемника (на то, какой точный выигрыш в силе он даст) влияют такие факторы:

количество блоков;
материал троса;
тип подшипников;
качество смазки всех осей;
диаметр и длина каната;
угол между канатом и средней плоскостью ролика.

Как крепится веревка к механизму?

Закрепить грузоподъемный механизм к тросу можно следующими способами:

Узлами, связанными из репшнуров. Количество оборотов — 3-5.
Зажимом общего назначения.

Что такое запасовка, как она делается и какой бывает?

Запасовкой называют изменение положения блоков и расстояния между ними. Ее проводят, чтобы изменить скорость или высоту подъема тяжести.

Схемы запасовки бывают:

Однократная: крюк вешают за 1 канат, который затем проводится последовательно через каждый неподвижный блок и наматывается на барабан.
Двукратная. Для балочных кранов 1 конец веревки крепят на корне стрелы, а второй конец пускают через обводной барабан, все блоки, после чего крепят к лебедке. Для подъемных кранов канат крепится к лебедке, а неподвижные блоки находятся на головке стрелы.
Четырехкратная. Используется сочетание схем, перечисленных выше, для каждого блока крюковой подвески.
Переменная. Подвижные ролики дополняются 1 или 2 подвижными обоймами.

Чертежи ручной лебедки

Чертежи конструкции данной ручной лебедки отличаются обзорным характером, поскольку размер червячной передачи зависит от того, с какой геометрией используется применяемый вал, а также шестерня глиста.

Конструкция состоит из таких элементов:

• шестерен глиста; • вала намотки троса; • латунной втулки; • корпуса; • ручки.

Шестерни глиста

Эту часть нужно подбирать, учитывая расчетную грузоподъемность лебедки. Ориентируясь на размеры и предложенную схему, мы можем сделать простой механизм для подъема груза.

Это может быть цельная конструкция, или сваренная из нескольких элементов.

Латунная втулка

За счет латунной втулки вал при вращении скользит. Такой вариант конструкции подходит, чтобы выполнять временные работы. Для постоянного использования механизма вместо втулок применим подшипники качения. За счет этого конструкция станет более сложной и вместе с тем более дорогой. Если потребуется, по мере того, как втулки будут вырабатываться, они могут быть заменены. Это станет более дешевым решением.

Корпус

Для изготовления берем гнутый стальной неравнополочный швеллер ГОСТ 8281-80 и листовой металл ГОСТ 19903-74. В нашем случае корпус создан из швеллера 200х50х30х4 мм и листового металла толщиной 4 мм. В корпусе используется длинный и короткий швеллер, для скрепления которых использована левая и правая пластина, и болтовое соединение М8.

Ручка

Чтобы сделать ручку, использован металлический фрагмент и деревянная вставка. Для крепления ручки к валу применен штифт 10х36 ГОСТ 3128-70.

Как поднимать тяжелые предметы наверх и опускать вниз

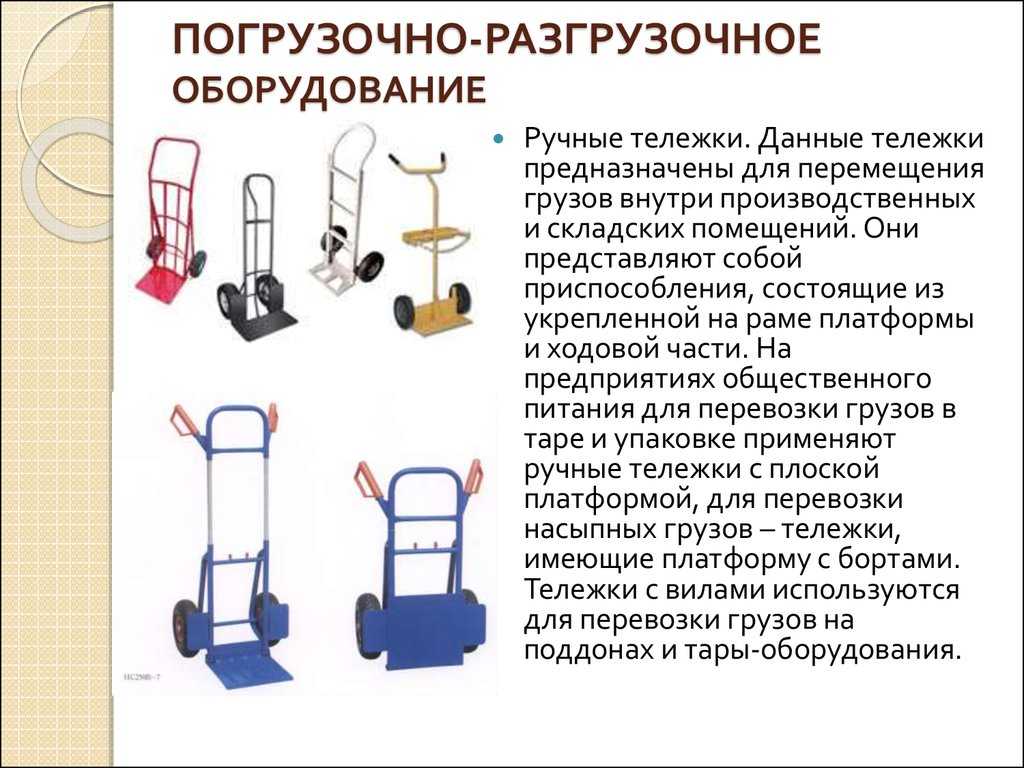

Если нет возможности оборудовать систему шкивов, но есть ручная тележка, есть безопасный вариант перемещения тяжелых предметов.

Как разместить груз на тележке:

Сдвиньте нижнюю сторону тележки под перемещаемый предмет.
Надежно пристегните груз к боковой стороне ручной тележки и проверьте, хорошо ли он стабилизирован.
Наклоните ручную тележку и уравновесьте вес на колесах.
Поднимаясь наверх, идите задом наперед.
Идите вперед, когда спускаетесь вниз.

Как переместить груз с ручной тележки на борт машины:

Поднимая вещь с тележки, держите ноги на расстоянии не менее 50 см. Чем ближе они друг к другу, тем труднее сохранять равновесие.
Присядьте на корточки, чтобы дотянуться до объекта внизу. Держите спину прямо, выпячивая грудь вперед. Согните колени, но не вытягивайте их слишком вперед.
Крепко ухватитесь за тяжелый предмет, не прилагая чрезмерного усилия, иначе он может выскользнуть.
Держите спину прямо, глядя вперед, а не вниз.
Держите локти как можно ближе к телу
Не выворачивайте поясницу при подъеме предмета.
Отталкивайтесь ногами, сохраняя руки прямыми, только слегка согните их в локтях.
Не сгибайте спину, держите грудь поднятой во время подъема.
Постоянно держите тяжелый предмет как можно ближе к телу.
Двигайтесь медленно, не сгибаясь назад. Если вес тяжелее, это может привести к тому, что вы упадете назад.

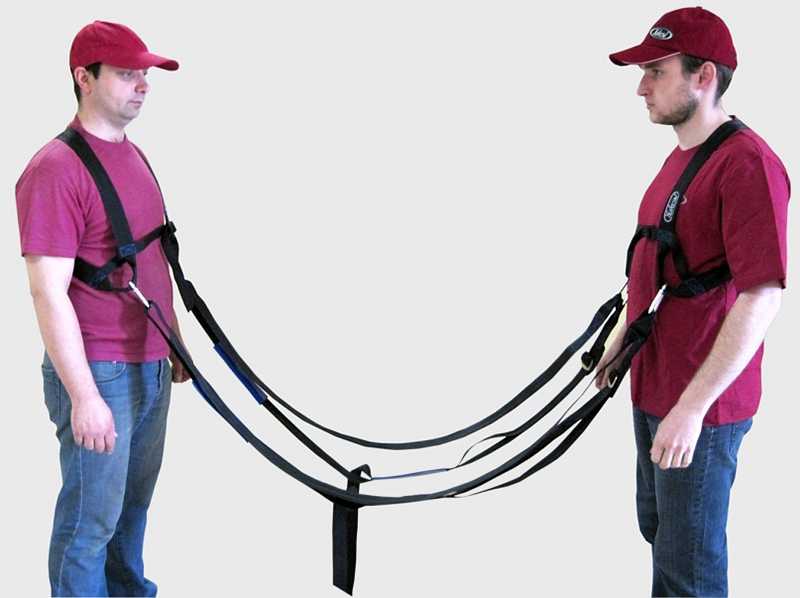

Такелажные ремни

Если к работе можно привлечь пару крепких мужчин, то часто оптимальным решением будет использование такелажных ремней. Их общее положительное свойство – хороший запас прочности; оригинальное плетение самого ремня, чтобы он не перекручивался и не вытягивался; ширина ремней такая, что они не пережимают участков тела и не останавливают кровоток; к ним можно прикреплять разные устройства, фиксирующие груз.

Такелажные ремни ориентированы на загрузку плеч или предплечий.

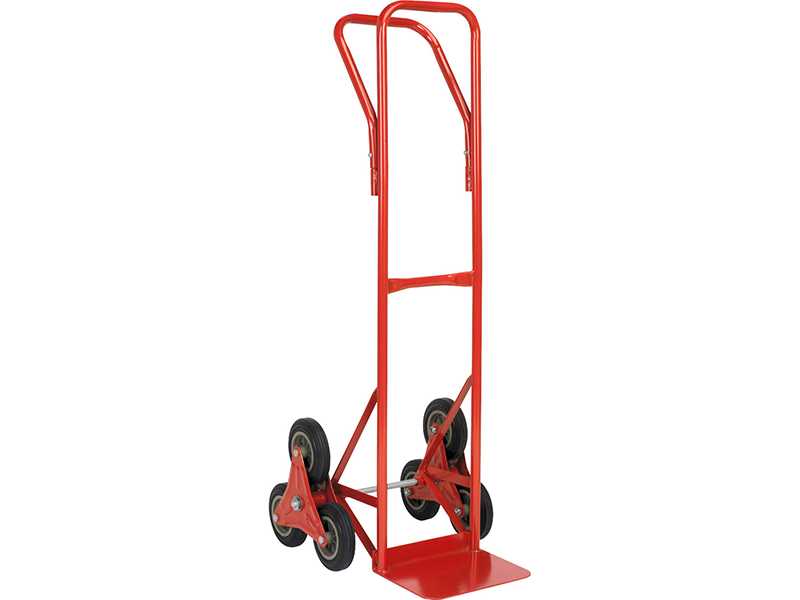

ФОТО: kraska.guruТележка для подъёма грузов по лестнице

ФОТО: kraska.guruТакелажные ремни для нагрузки на плечи

Ремни для предплечий оставляют свободными руки, основная нагрузка приходится на ноги. Эти ремни разгружают спину, они не запрещены даже для крепких женщин.

ФОТО: kraska.guruРемни для предплечий

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

ширина – 2200 мм;
высота – 4200 мм;
вылет стрелы – 4200 мм;
грузоподъёмность электрической тали – до 800 кг;
полный вес крана с балластом – примерно 650 кг;
вес подъёмника без балласта – около 300 кг;
максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

поворотные колёса;
профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
трубы-укосины – 63х3 мм;
мощные петли от ворот;
поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Ответ на пост «Экзамены за Катеньку»

Подумаешь. Мой дед был в молодости главарем банды после войны. Детдом и всё такое. Потом поссорился со своими. Два раза приползал домой с ножом в спине. Потом за год сдал экзамены за пять классов оставшихся. Поехал в Москву, сдал в МИСИСе экзамены за себя и своего товарища. И. Через годы стал одним из ведущих металлургов страны. До самой смерти представлял, как могла бы сложиться жизнь, если бы повёл себя иначе. Говорил, поехал домой и встретил там одного из своей банды. Больного, скукоженного, больше тридцати лет отсидки. Тот разрыдался: «Дима, какой ты молодец, что тогда от нас ушел». А дед на него смотрит с ужасом и понимает, что «Это я сижу на лавочке. Если бы они не стали на меня давить, а просто уговорили».

Лебедка с монтажно-тяговым механизмом (МТМ)

Лебедка с МТМ не имеет барабана. Трос пропускается через весь ее корпус, и оба его конца выходят наружу. Внутри же находятся специальные кулачки, которые передвигают трос и создают необходимое усилие при раскачивании рычажной рукоятки.

Такая штука интересна своей универсальностью. Зацепив крюком корпус лебедки за какую-либо стационарную конструкцию, с помощью такого устройства можно перемещать грузы волоком по горизонтальной или наклонной плоскости Для подъема тяжестей лебедку с МТМ крепят к балке. А еще устройство подходит для проведения демонтажных работ (например, сноса конструкций) или даже выкорчевывания пней. Недостаток лебедок МТМ — повышенная чувствительность к абразивному износу, потому загрязнение механизма приводит к его быстрому выходу из строя.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

полиспасты;
барабанные конструкции;
рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

траверса;
скоба для переноски;
щека для монтажа деталей;
колесо (блок);
упор;
подшипник;
втулка;
ось;
держатель оси;
масленка для подшипников;
ограничитель тали;
гайка;
подшипник;
щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Техника безопасности

Во время выполнения такелажа используются стропы, при помощи которых груз крепится к подъемному механизму. Перед тем, как накидать стропы, нужно определить вес груза. В большинстве своем этот показатель обозначен в паспорте — металлическая табличка, прикрепленная к одной из сторон объекта; или в сопроводительных документах. Если груз упакован, то такие данные пишутся прямо на материале упаковки или обшивке ящика.

При подъеме и перемещении грузов строго придерживаются таких правил:

Если к грузу прилагается паспорт или сопроводительная документация, то строповка выполняется в точном соответствии с рекомендациями изготовителя

Крепление строп выполняется исключительно за проушины при помощи специальных крюков, которые предусмотрены на такелажной оснастке.
При строповке важно добиться полного равновесия и устойчивости груза. Оборудование и дополнительные механизмы, скомпонованные на общей раме, поднимаются вместе после того, как будут закреплены стропы на общей платформе. Листовые материалы, скомбинированные в пакеты, поднимаются специальными подхватами, которые крепятся к траверсе.
Для строповки длинномерной продукции — уголков, профиля и прочих — применяются специальные универсальные приспособления

На острые углы под стропы устанавливаются подкладки.

Листовые материалы, скомбинированные в пакеты, поднимаются специальными подхватами, которые крепятся к траверсе.
Для строповки длинномерной продукции — уголков, профиля и прочих — применяются специальные универсальные приспособления. На острые углы под стропы устанавливаются подкладки.

Самый простой и универсальный кран, не требующий передвижения

Если дать нашим людям опору, то они перевернут землю! Пожалуй, этот девиз лучше всего дойдёт к тому действу, что «творит» на стройплощадке участник с ником MichaelJackson. Пользователь самостоятельно строит дом из газобетона. Он решил упростить себе задачу и смастерил кран.

Хотя, мы уже говорили о множестве видов подъёмников грузов на стройплощадке (ссылки на материалы в конце статьи), этот кран заслуживает отдельного рассказа. Его не нужно передвигать по участку, т.к. стрела дотягивается до самых дальних стен.

Кран собран из металлолома. Стрела сварена из уголка. По словам пользователя, это — не самое лучшее решение с точки зрения веса конструкции. Но уголок был под рукой.

Кран рассчитан на опрокидывание, и стоит вертикально как без противовеса, так и с противовесом в 200 кг.

Поворотный узел крана. Большой подшипник пользователь обварил пластинами. Получилась «корзина». «Корзина» приварена к стойке крана, а сверху в подшипник вставлен кругляк, который приварен к стреле.

Видео, где показано, как устанавливали кран.

Самоделка получилась настолько удачной, что конструктора завалили вопросами.

А во сколько обошёлся кран?

Вес крана 250 кг. Металл куплен по 30 руб. за 1 кг. На железо ушло 7500 руб. + тельфер за 3500 руб. Итого, кран обошёлся в 11000 руб. и два для работы.

Тельфер перемещается по крану?

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

траверса;
скоба для переноски;
щека для монтажа деталей;
колесо (блок);
упор;
подшипник;
втулка;
ось;
держатель оси;
масленка для подшипников;
ограничитель тали;
гайка;
подшипник;
щека.
