Вязка арматуры под ленточный фундамент: правила, схемы

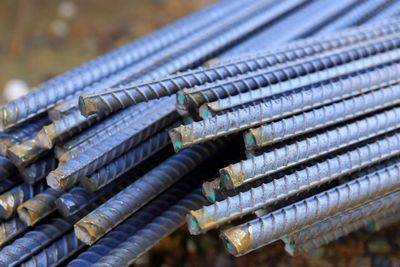

Какую арматуру используют для ленточного фундамента

Любые стройработы на начальном этапе нуждаются в расчете фундамента. От правильности расчетов будет зависеть прочность будущего здания. Для массивного сооружения желательно воспользоваться ленточным фундаментом, представляющим собой ленту, залитую из цемента и укрепленную арматурой различного диаметра.

Армирование увеличивает в разы несущие способности конструкции и ее прочностные характеристики. Каркас армированной системы выдерживает значительные нагрузки и достаточно тяжелые строения.

Нагрузка, приходящаяся на основу здания

Расчет нагрузки необходим для определения подходящего диаметра арматурных изделий и их вида. Такие расчеты в состоянии произвести специалисты с высокой степенью квалификации. Чаще всего применяются изделия с восьмимиллиметровым диаметром.

Наибольшая нагрузка ложится на продольную составляющую каркаса фундамента. Чтобы усилить эту продольную укладку, необходимо воспользоваться арматурой, имеющую ребристую поверхность и десятимиллиметровый диаметр.

Расчет количества арматуры

При выполнении расчета арматурных изделий, предназначенных для лентообразного фундамента, берутся во внимание определенные параметры:

Ребристая арматура дает уникальную возможность получить предельную адгезию с бетонной поверхностью. При этом диаметр арматуры в расчет не берется

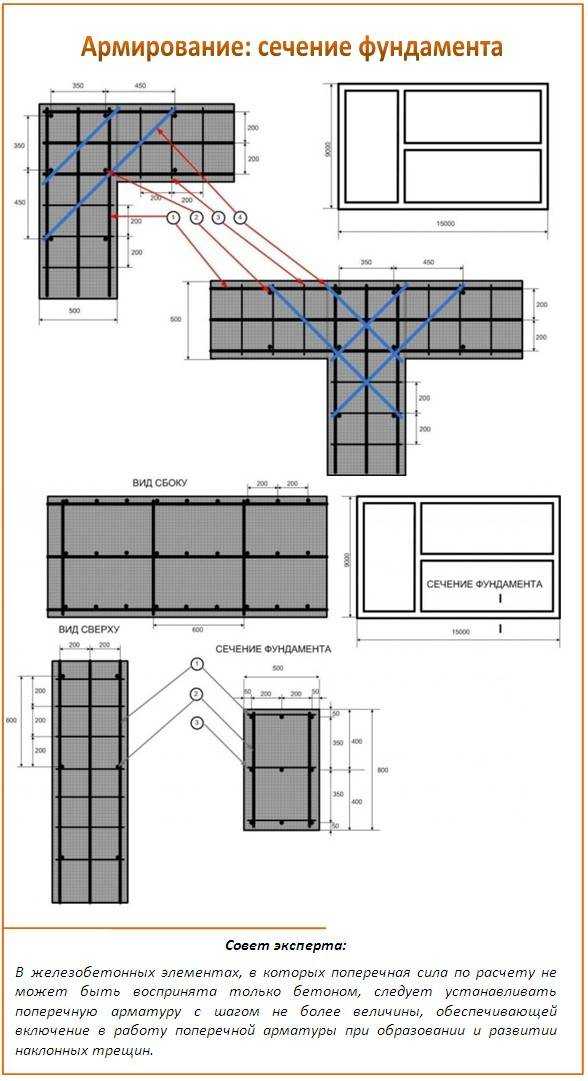

Размещенной по всему периметру арматуре не положено лежать вплотную к стеновым поверхностям опалубки, а также к дну ямы и верху ленточного фундамента. Расстояние между этими элементами должно равняться 50-ти миллиметрам. В результате трубы из стали закроет бетон, который не даст развиться коррозийным процессам
Саму же арматуру прикрывать бетоном не нужно, так как район предельного растяжения фундамента расположен на поверхности
У арматуры, расположенной в вертикальной и горизонтальной плоскости, поверхность должна быть гладкой, а диаметр равняться восьми миллиметрам. На такие прутья нагрузка формируется намного меньшая, чем на продольные детали
Вертикальные и поперечные прутья арматуры должны быть друг от друга на расстоянии полутора сантиметров.

Необходимый объем арматуры

Чтобы рассчитать нужный объем арматуры, следует измерить периметр сооружения и прибавить к полученной цифре длину внутренних стеновых поверхностей. Здесь имеются в виду те стены, под которыми предполагается размещение фундамента. Полученная цифра умножается на число прутов, размещенных в одной коробке с арматурой.

Приобретение арматуры

Данный материал не принято продавать погонными метрами. Чаще всего он учитывается в килограммах. Поэтому для установления необходимого объема арматуры применяется специальная расчетная таблица. Предприятия, производящие материал по ГОСТу, обозначают в нем вес одного метра арматуры. Другой ГОСТ указывает вес проката, имеющего круглую форму и выполняющегося из прочной стали. Следует знать, что данные у этих двух ГОСТов совпадают. Поэтому право выбора того или иного изделия остается за покупателем.

Способы армирования

Стандартный ленточный фундамент имеет ширину, равную 45 сантиметрам. При этом его глубина составляет чуть больше метра. Для такого сооружения достаточно трех пар продольной арматуры с 15-ти миллиметровым диаметром. Соединяются все изделия при помощи восьмимиллиметровых прутьев. Для фундамента требуется коробообразный каркас. При этом ширина короба должна быть в 2 раза меньше его высоты. Дело в том, что ленточное сооружение в продольном направлении растягивается намного больше, чем в поперечном.

Армирование углов следует производить посредством прута, который сгибается под углом, равным 45-ти градусам.

Собираетесь строить фундамент? Советуем купить арматуру в ssc.org.ua

Таблица площади поперечного сечения арматуры

Номинальный диаметр, мм	Площадь поперечного сечения, см2	Масса 1 метра, теоретическая, кг
6	0,283	0,222
7	0,385	0,302
8	0,503	0,395
10	0,785	0,617
12	1,131	0,888
14	1,54	1,21
16	2,01	1,58
18	2,64	2
20	3,14	2,47
22	3,80	2,98
25	4,91	3,85
28	6,16	4,83
32	8,04	6,31
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48

Как видите, выполнить подбор арматуры совсем не сложно, если помнить школьный курс геометрии. Пользуясь специальными справочниками по площади сечения можно узнать многие другие важные параметры, которые позволят выбрать оптимальный материал для строительства дома вашей мечты и возведения любого другого объекта.

Альтернативная арматура

Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения. Одним из них вполне могла бы стать арматура из стекловолокна

Одним из них вполне могла бы стать арматура из стекловолокна

Одним из них вполне могла бы стать арматура из стекловолокна.

У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.

Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.

Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

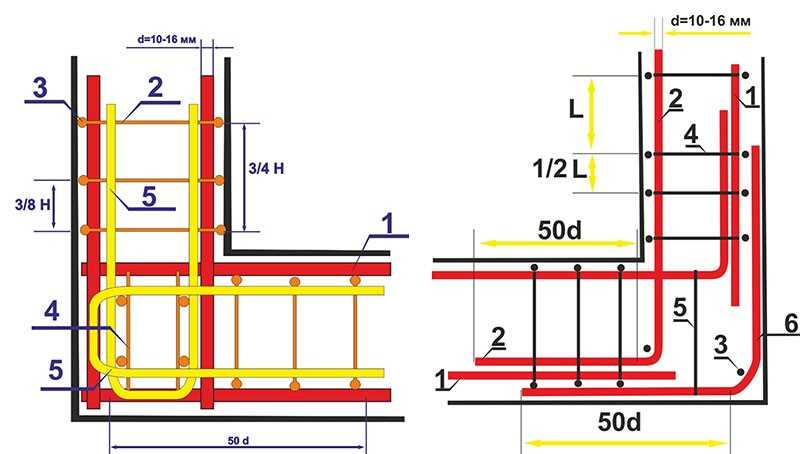

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

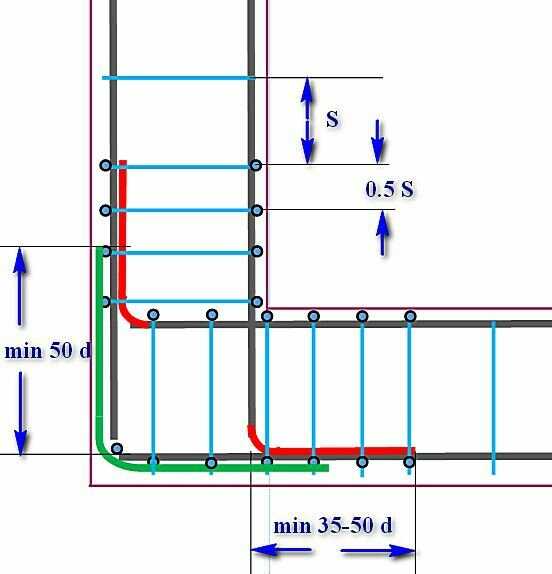

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

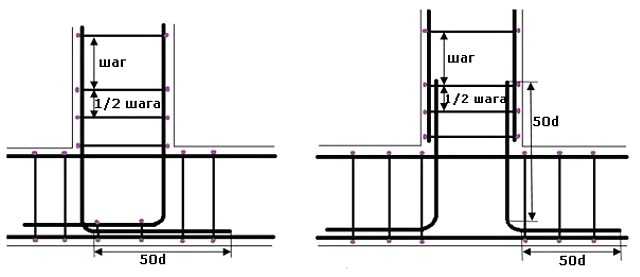

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Расчет количества хомутов и их размера?

Хомуты выполнены из рифленой арматуры 8 мм диаметра.

Арматуру гнул на трубогибе собственного изготовления, сделанного за 15 минут из остатка металлического уголка и куска фанеры. Как сделать и правильно гнуть рассказываю в другой статье.

С учетом длины ленты, а также зон перевязок углов мне понадобилось 138 хомутов

Очень важно учесть толщину необходимого защитного слоя бетона 60 мм. Поэтому размер хомута составил 40 см на 95 см

Поясню, почему защитный слой арматуры равен 60 мм. Дело в том, что фундамент у меня без гидро и тепло изоляции. То есть бетон будет напрямую контактировать с грунтом. А в таких условиях защитный слой увеличивается до 60 мм, а иногда и до 70 мм, если близко грунтовые воды с агрессивным химическим составом. В случае, если бы я применил гидро и тепло изоляцию, тогда бы защитный слой у меня составил 35 — 40 мм.

Хомуты по всей длине каркаса устанавливались на расстоянии 40 см друг от друга, и только в зоне усиления углов и центральной несущей линии на всю длину усиления (один метр) данное расстояние было уменьшено до 20 см.

Как калькулятор считает необходимое количество бетона

Расчет монолитного перекрытия онлайн калькулятор производит в следующей последовательности:

Сервис рассчитывает на основании внесенных линейных размеров – длины (D), ширины (L) ,толщины (H) – плиты объем фундамента Vф:

Vф = H×L×D; м. куб.

Параллельно определяется объем занимаемый арматурной сеткой Vа. Происходит это по следующей формуле:

Vа = La×π×r2; м. куб.

где La– длина всех прутов арматуры, м;

r – радиус арматуры, м.

затем по разности между всем объемами фундамента и арматуры находится объем необходимого для его заливки бетона Vб :

Vб = Vф — Vб; м. куб

На последнем этапе объем бетона (Vб) умножается на его плотность (P), в результате чего получается масса бетона:

Мб= Vб×P; кг

Плитный фундамент не является сложной геометрической фигурой и достаточно легко рассчитывается типовыми формулами Источник moidomkarkas.ru

Пример расчетов

Исходные данные

Размеры котлована под заливку основания составляют 10×6 м.;
Толщина фундаментной плиты – 0,3 м.;

Расчет

Объем фундамента равен Vф = 10×6×0,3=18 м. куб.
Для армирования такого фундамента планируется применять два слоя сетки из арматуры диаметром 12 мм. (радиусом 0,006 м.) суммарной длиной 1232 м. Таким образом занимаемый арматурной сеткой будет равен Vа= 1232×0,0062×3,14=0,14 м.куб.;
Объем бетона будет равен Vб = 18-0,14 = 17,86 м. куб.;
Так как планируется использовать бетона марки В 22,5 (М300) плотностью 2350 кг/м. куб. его масса необходимая для заливки данной плиты равна Мб = 17,86×2350=41 971 кг. (41,9 т.).

Результат

Таким образом для заливки основания размером 10×6×0,3 м требуется 17,86 м.куб. бетона марки В 22,5(М300) массой 41 971 кг.

Инструменты для вязки арматурных прутьев

Скреплять арматуру проволокой вручную, то есть просто усилиями пальцев, практически невозможно, поэтому для проведения этого процесса были созданы специальные инструменты, как ручные, так и механические. Эти приборы и приспособления не только ускорят работу, но и существенно повысят качество связок арматурных элементов.

Итак, вязка прутьев в армирующую конструкцию под фундамент, может осуществляться такими инструментами:

— ручными вязальными крючками, заводского изготовления или самодельными;

— инерционным вязальным крючком полуавтоматического действия;

— специальным вязальным пистолетом;

Кроме этого, для процесса вязки научились применять обычную электрическую дрель (которая переключается на малые обороты) или шуруповерт со специальной самодельной насадкой-крючком.

Вязальный пистолет

Самое качественное скрепление получается при использовании специализированного вязального пистолета. Но это достаточно дорогой инструмент, и для того, чтобы изготовить только один фундамент, его редко кто приобретает. В основном его в комплекте своих инструментов имеют профессиональные строители, так как, переходя от объекта к объекту, они не могут терять много времени на и без того довольно длительную и трудоёмкую операцию увязки каркаса.

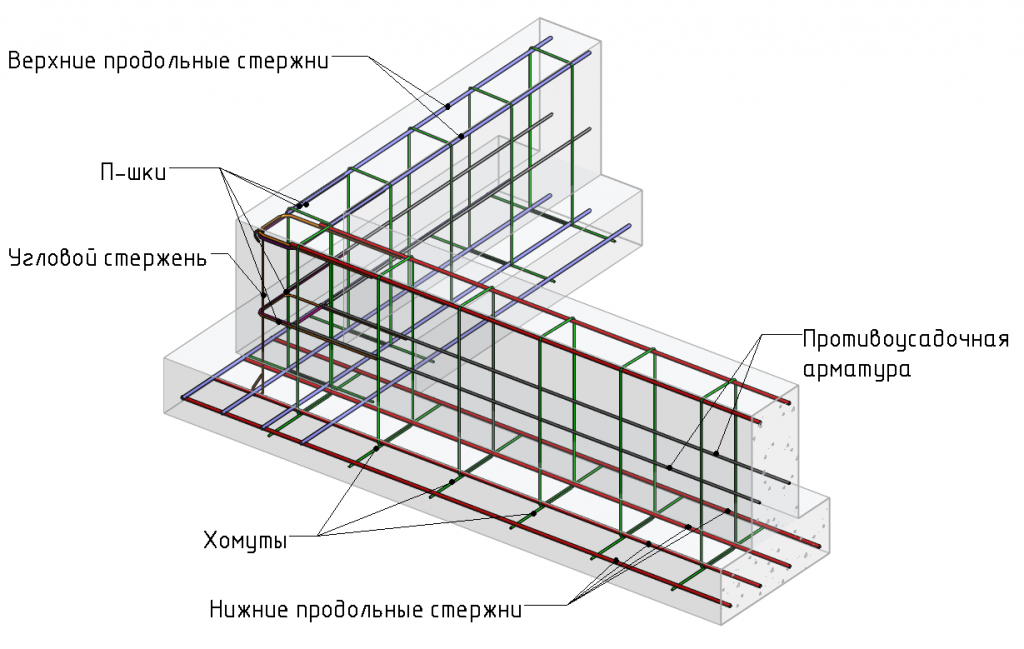

Требования

Для прочной основы требуются не только качественный бетон и плотная заливка основы, но также и хорошо проработанный каркас, все элементы которого надёжно зафиксированы и обработаны защитным составом. Арматура состоит из нескольких типов элементов, позволяющих создать прочную основу. Сюда относятся:

Горизонтальные прутья, размещённые вдоль стены. Они имеют длину разного размера в зависимости от проекта основы и могут разрезаться в процессе установки для создания переходов на углах.
Для связки элементов между собой используются хомуты, которые делятся на вертикальные и горизонтальные, продольные и поперечные. Без них невозможно создать переход на разных уровнях и углах.

Арматура для небольшой постройки должна иметь сечение не менее 15 мм, что обеспечит нужную прочность для фундамента и не особенно повлияет на его цену. Если металл будет использоваться для основы под двухэтажный дом, то лучше взять прутья сечением 16—18 мм для большей надёжности.

Расстояние между горизонтальными элементами не должно превышать 30 см. Если после установки каркаса первого уровня оно больше, тогда исправить это можно путём стягивания продольных частей и связывания проволоки. Для вертикальных элементов сечение может быть меньше, поскольку нагрузка на них окажется невысокой. Специалисты советуют покупать для этого этапа стержни сечением 5—10 мм.

Для правильного расчёта количества материала учитываются размеры фундамента (длина, ширина и глубина), а также количество слоёв и продольных частей в каркасе. Металлические элементы можно покупать килограммами, а вот пластиковая арматура рассчитывается в метрах.

Чтобы правильно вязать пластиковую арматуру для ленточного фундамента, лучше отказаться от автоматизации процесса и выполнять его вручную. Благодаря этому удастся избежать повреждения основы и создать прочный каркас.

В зависимости от установленных стандартизированных показателей бетона подбирается определенная марка и группа. Выполняя армирование ленточного фундамента, определяется тип и контролируемые показатели качества арматурного материала. По ГОСТу допускается использование горячекатаной строительной арматуры повторяющегося профиля.

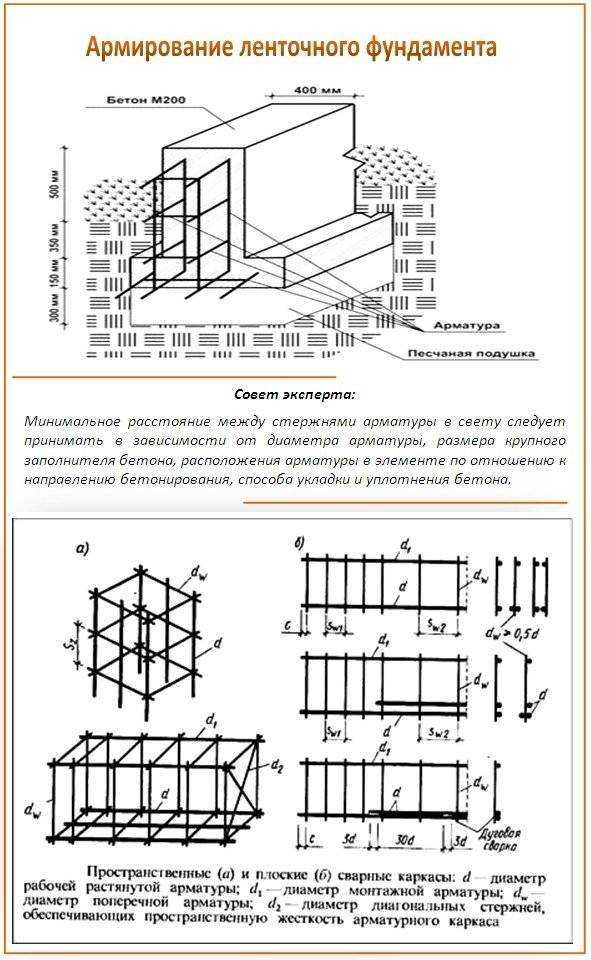

Армирование ленточного монолитного фундамента

21:42

Армирование ленточного монолитного фундамента

Бетон – это не пластичный материал, работающий в основном только на сжатие.

В случае оказания на бетон растягивающих усилий, он начинает трескаться и разрушается. Сила морозного пучения в зимний период оказывает серьёзные разрушающие воздействия на основания фундамента. Предотвратить процесс разрушения и растрескивания бетона фундамента помогает его усиление с помощью армирования. Растрескивание фундамента происходит в зонах растяжения бетона. Максимальное количество арматуры укладывают именно в зонах растяжения. Сталь в отличие от бетона очень эффективно работает на растяжение и вместе с бетоном образует мощную несущую конструкцию, устойчивую к растягивающим и сжимающим нагрузкам.

Как правильно армировать ленточный фундамент

Армирование ленточного монолитного фундамента необходимо выполнять в местах, где возникают максимальные растягивающие усилия. Пиковые растягивающие усилия образуются на поверхности бетонного фундамента, поэтому арматурные стержни должны максимально близко располагаться к краям тела бетона, но при этом должен быть обеспечен защитный слой бетона равный 2-3см по боковым краям и до 5см сверху фундамента.

Бетонная конструкция в виде ленточного фундамента под воздействием нагрузок от здания сверху или от сил морозного пучения снизу, постоянно изгибается то вниз, то вверх. В результате этого верхняя и нижняя зона армирования ленточного фундамента выполняется из арматуры повышенного диаметра 12мм и более. Арматура, которую укладывают в зоны повышенных нагрузок, называется рабочей арматурой. В тех зонах фундамента, где нагрузки минимальны, устанавливают только поддерживающую арматуру, которая носит название конструктивная арматура. Рабочая арматура всегда должна быть ребристой, так как она максимально обеспечивает контакт с бетоном. Поддерживающая арматура в виде хомутов и стоек может быть гладкой и меньшего диаметра.

Так как ленточный монолитный фундамент имеет большую длину, но при этом маленькую ширину, то максимальные нагрузки в нём будут возникать только в продольном направлении, а поперечные нагрузки будут сведены к нулю. Соответственно, рабочую арматуру в ленточном фундаменте необходимо располагать в продольном направлении, а в поперечном ограничиться использованием гладкой конструктивной арматурой диаметром менее 10 мм. Можно конечно использовать везде рабочую арматуру одинакового диаметра, но это будет очень не дёшево.

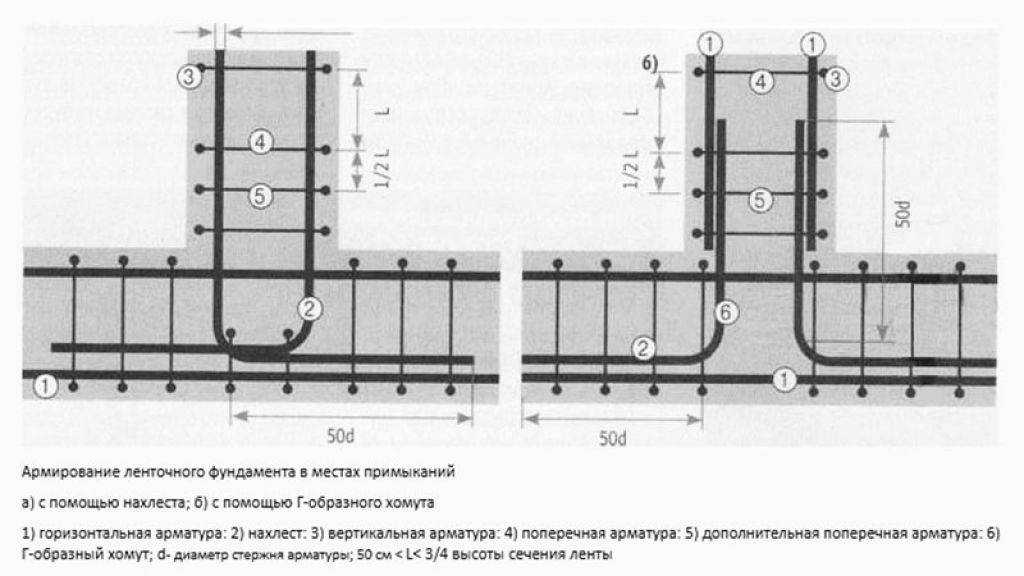

Армирование углов ленточного фундамента

Максимальные деформации могут возникать не только в середине фундамента, но и в угловых его частях. Поэтому необходимо знать, как армировать углы фундамента.

Армирование в углах фундамента необходимо производить из заранее подготовленной гнутой рабочей арматуры, концы которой будут заходить в боковые стены фундамента. Технология армирования углов фундамента проста. После того, как основной арматурный каркас будет установлен, останется только с помощью вязальной проволоки закрепить нагнутые под 90 градусов угловые каркасы к продольным арматурным стержням. Усиливающие угловые каркасы должны заходить в тело стены минимум на 70 см. Также необходимо при установке угловой арматуры соблюсти защитный слой бетона равный снизу и сверху не менее 5см, а по бокам не менее3см. Все арматурные стержни между собой крепят с помощью вязальной проволоки. Как вязать арматуру, Вы можете прочитать на сайте компании АСК Эгида.

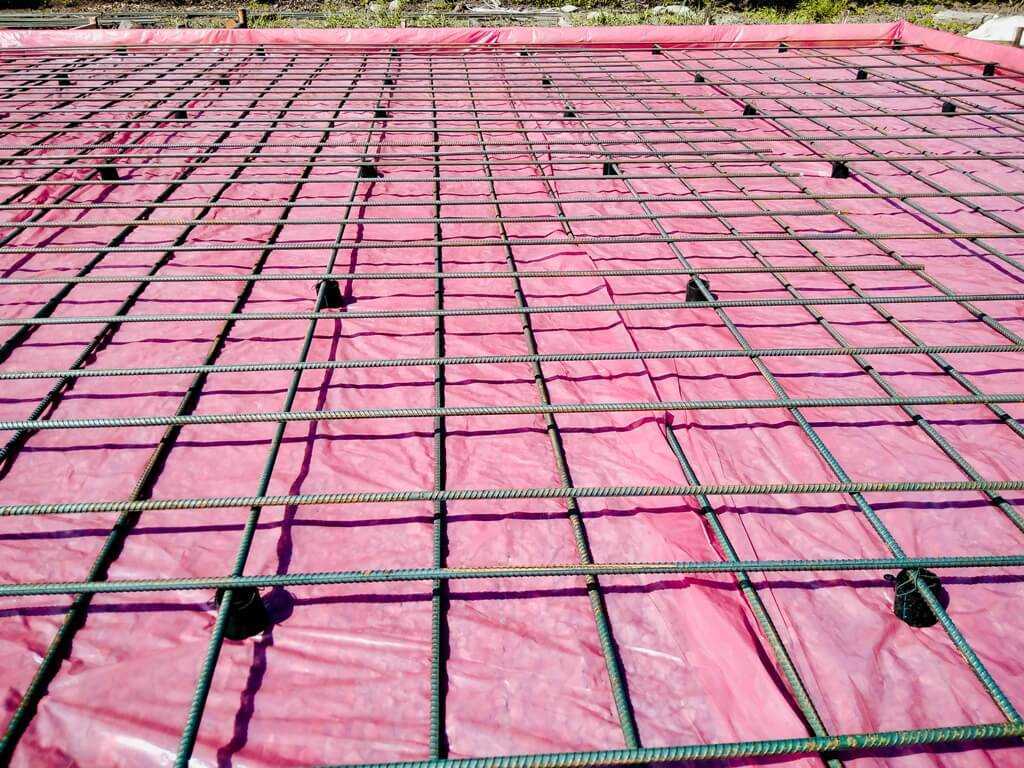

Схема армирования фундаментной плиты

Схема армирования плитного фундамента выбирается исходя из таких характеристик:

Толщина фундамента. Для фундаментной плиты толщиной 15 сантиметров и менее армирование выполняется одной сеткой, состоящей из продольной и поперечной арматуры. Для большей толщины армирование плиты фундамента выполняется в два слоя. При армировании нужно помнить о защитном слое бетона для арматуры, он защищает арматуру от коррозии. Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина защитного слоя бетона должна составлять:

– На открытом воздухе без дополнительных защитных мероприятий не менее 3 см

– В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см

– В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см. Бетонной подготовкой так же может являться щебеночная подушка, так как она не является капиллярным проводником влаги, при условии, что выполнен дренаж и подушка не стоит в воде.

Нагрузка на фундамент. Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе. А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).

Несущая способность грунта. Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.

Диаметр арматуры. Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм. Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.

Шаг прутьев. В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров. Не более 20 см при высоте поперечного сечения до 150 мм. Не более 40 см при высоте поперечного сечения более 150 мм. Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза. В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.
