Подключение электричества в частном доме своими руками

Рекомендации по разводке электропроводки

СНиП, ГОСТ и ПУЭ – это основополагающие документы при проведении подобных работ. И, если СНиП и ГОСТ регламентируют пользование стройматериалами, то в ПУЭ описываются правила пользования электроустановками, в число которых входит и домашняя схема электропроводки. Основные нормативы, регламентирующие монтаж и разводку электропроводки в доме, описаны ниже:

1. Основные точки раздачи и потребления электричества должны иметь свободный доступ для пользования и обслуживания. Это электрощит, распредкоробки, выключатели, розетки, осветительные приборы;
2. Выключатели, согласно ПУЭ, крепятся на высоте 0,6-1,5 м от уровня пола, или на уровне опущенной руки, в местах, где открывающееся дверное полотно не заслоняет их. Электропроводка к выключателю подводится сверху;
3. Электрические розетки крепятся на стенах на высоте 0,5-0,8 м от уровня пола. Это расстояние определяется требованиями безопасности при поднятии уровня воды (наводнение, затопление, и т.д.);
   1. Расстояние от розеток до электрических или газовых плит, батарей или радиаторов, водопроводных или газовых труб и других предметов, имеющих заземление, должно составлять не менее 0,5 м. Провод к розеткам подводится снизу;
4. Для каждого помещения, кроме кухни, определяется свое количество розеток, и оно должно рассчитываться из того, что на 6 м2 устанавливается одна розетка;
   1. На кухне можно устанавливать столько розеток, сколько необходимо для вашего удобства, исходя из количества кухонных приборов и оборудования;
   2. В отдельном помещении туалета розетки устанавливать нельзя;
   3. В ванной для работы розеток должен быть установлен понижающий трансформатор;
5. Разводка проводов по стенам ведется только вертикально и горизонтально – по диагонали прокладывать провода запрещено. Линии прокладки (штробы) указываются на общем плане электропроводки дома;
6. Горизонтальная электропроводка прокладывается на расстоянии ≥ 0,1 м от водопроводных и канализационных труб из любого материала, от перекрытий или карнизов;
   1. От потолка до проводки ≥ 0,15 м;
   2. От пола до проводов ≥ 0,2 м;
7. Вертикальная электропроводка должна проходить на расстоянии ≥ 0,1 м от оконных и дверных проемов;
   1. От проводов до газовых труб расстояние составляет ≥ 40 см;
8. При реализации любой схемы разводки провода не должны пересекать или прикасаться к металлическим частям конструкций;
9. Между параллельно укладываемыми проводами должно соблюдаться расстояние ≥ 0,3 см. Другой вариант – каждый провод нужно защитить гофрированным шлангом или пластиковым коробом;
10. Разводка по помещениям и скрутки проводов делаются внутри распределительных коробок с изолированием каждого соединения. Допускается соединение меди с медью, алюминия с алюминием. Медь с алюминием соединять запрещено из-за разного удельного сопротивления и поведения материала на открытом воздухе;
11. Точки заземления и нулевой провод крепятся на болты.

Размещение точек раздачи и потребления электроэнергии

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Какой тип кабельно-проводниковой продукции выбрать

Здесь конечно нужно выполнять множество расчетов, но исходя из многолетнего опыта хотелось бы отметить:

1. Для запитки цепей освещения необходим кабель 3х1ю5 мм² (ПВСнг, ВВГнг ШВВПнг).
2. Для питания розеточной группы каждой из комнат кабель 3х2.5 мм².
3. Для питания бытовых кондиционеров кабель 3х2.5 мм², если же его мощность больше 5 кВт тогда сечение кабеля необходимо увеличить до 4 мм².
4. Для запитки электрической плиты и духового шкафа сечение кабеля должно быть не менее чем 4 мм².
5. Для запитки котлов отопления (электрических), в зависимости от типа питания (однофазное или трехфазное) кабель должен быть от 4 мм2 до 35 мм² (в зависимости от мощности). В большинстве случаев производитель пишет рекомендуемое сечение и количество жил кабеля.

Какой должен быть вводной кабель

Вводной кабель от счетчика к дому должен рассчитываться согласно номиналу вводного автомата (устанавливается после счетчика). Но в большинстве случаев достаточно вводного кабеля сечением 10–16 мм2 для 3-х фазной сети и 16–70 мм² при 1-но фазной питающей сети.

Проект электропроводки

Для начала составляют проект электропроводки, лучше всего, если проект составят вам профессионалы.Но если вы имеете опыт и необходимые знания, то вы можете составить его сами.

Необходимо знать, что российские стандарты сильно отличаются от иностранных стандартов, а это значит, что иностранные схемы электропроводки нельзя использовать в нашей стране. Всю электрику в доме планируют на начальном этапе, для этого рисуют план дома и указываете на нём места, где будут выключатели, розетки, люстры и т.п.

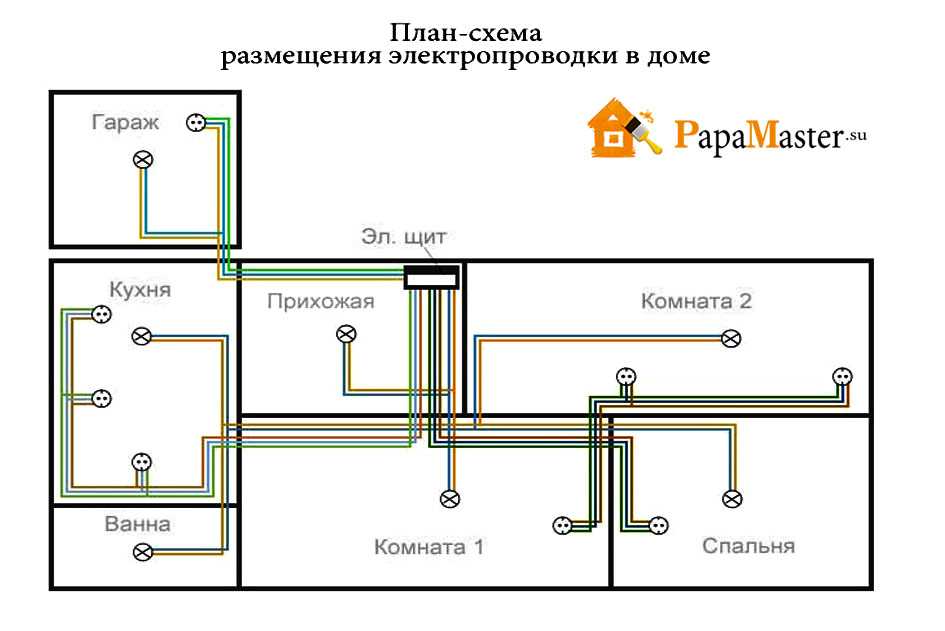

На данном этапе очень важно создать схему, где будут указаны места расположения приборов

Следующим этапом будет указание мест прокладки проводов  в доме.

После всех вышеперечисленных манипуляций производите разводку проводов.

Существует три вида разводки и подключений:

• Последовательный;
• Параллельный;
• Смешанный.

Более экономный вариант считается смешанный.

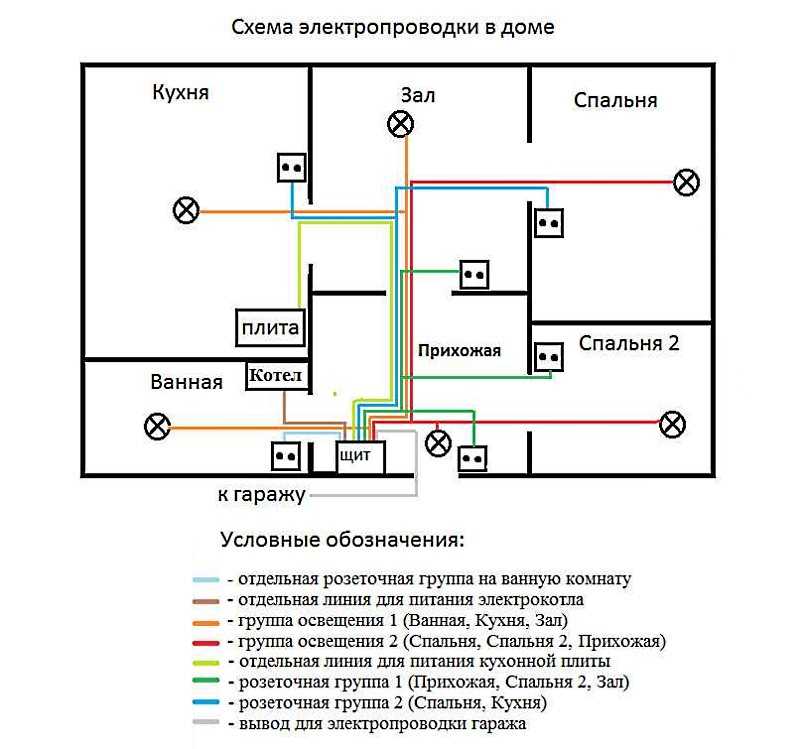

Для облегчения своей работы делают распределение нагрузки. Например:

• Освещение комнат, коридора и кухни;
• Освещение ванны и туалета;
• Розетки в комнатах и коридорах;
• Розетки в кухне.

Такой вариант является простой разгрупировкой потребителей электричества и чем меньше групп, тем экономнее буде израсходован материал.  Для того чтобы упростить прокладку проводки, ее монтаж производят подили в плитах перекрытий. В схеме такую прокладку проводки отмечают штрих пунктирными линиями.

Расчет тока потребления

При проведении проводки необходимо учитывать силу тока, которая должна будет протекать по сети, то есть это отношение суммарной мощности всех потребителей к напряжению. В домах и квартирах максимальное потребление тока не доходит до двадцати пяти Ампер.

Все материалы необходимо выбирать по данному параметру. От силы тока зависит сечение проводов.

 Если вы вычислили, что ток потребления у вас составляет 16 Ампер, то нельзя предохранители устанавливать с таким же значением тока срабатывания.

Необходимо брать большее стандартное значение, чем расчётное.

Разводка электрики в доме своими руками

Для монтажа проводки своими руками, необходимо знать какой нужно, применить кабель. Ведь он производиться с разным сечением, его выбирают исходя из токовых параметров.

На данном этапе вам необходимо будет посчитать количество материалов, какие могут понадобиться для монтажа электропроводки. Такие работы как составление проекта, разводка, монтаж производиться быстро, но есть некоторая сложность в подсчёте количества необходимого для проводки провода. Но замеры можно произвести, взяв для этого рулетку.

Сделав замеры, прибавьте дополнительные четыре метра на всякий случай. Перед входом в строение устанавливают осветительный щит и все провода из дома необходимо подвести к нему, а так же  в нём устанавливают автоматы. Автоматы должны иметь ток срабатывания в 16 или 20 Ампер.

Электроплита должна быть подключена к отдельному автомату. Так же не забудьте посчитать количество розеток и коробок, это будет не трудно сделать, ведь всё расположено в схеме.

Для проведения электропроводки ещё могут понадобиться наконечники, изолента, различные трубки, коробки, термоизоляция, кабель каналы и многое другое.

При работе вам понадобятся следующие инструменты:

1. Мультиметр;
2. Перфоратор;
3. Болгарка;
4. Шуруповёрт;
5. Плоскогубцы;
6. Кусачки;
7. Крестовая и плоская отвёртки;
8. Уровень.

При замене старой проводки, для ее обнаружения необходим специальный датчик. Для прокладки проводов на стенах сделайте разметку. Следующим этапом после разметки расположения кабеля, размечают расположение розеток, щитков, коробок, выключателей.

Штробирование

Для начала при помощи перфоратора с насадкой высверливают специальные отверстия под розетки, коробки, выключатели.

Для того чтобы проложить провода, в стенах делают  специальные канавки их делают с помощью болгарки или перфоратора.  Такие канавки делаю с глубиной не больше  и не меньше двух сантиметров. Для вывода проводов к щитку делают отверстия в углах комнат.

Чтобы монтаж проводки своими руками был качественным и надёжным, необходимо следовать всем нормам и правилам по ГОСТу, СНиПу и ПУЭ.

Так же чтобы избежать различных казусов, необходимо использовать только качественные материалы. И если всё — таки вы не уверены в своих силах, то лучше для монтажа электропроводки нанять специалистов.

Надеемся, что данная статья была для вас полезной. Желаем вам удачи и терпения!

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики. Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

1. Отсутствие схемы. Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
2. Экономия на материалах. Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
3. Расчет проводки без запаса. Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
4. Подключение мощных приборов через розетку, а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
5. Соединение высоко- и низковольтных кабелей в одной коробке. В этом случае почти гарантированы проблемы с работой техники во всем доме.
6. Лишние скрутки. Для соединения проводов лучше использовать специальные клеммы.
7. Соединение жил из меди и алюминия. Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
8. Пренебрежение ТБ. Правила техники безопасности написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
9. Неправильное расположение распределительных коробок. Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
10. Ошибки при монтаже контура заземления и подключении УЗО. Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные. Монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Этапы разводки электропроводов и кабелей

Далее вы сможете узнать, как монтируется электропроводка в доме своими руками – это пошаговые действия и некоторые схемы, которые могут при этом пригодиться. Возможно, такой подход к работе покажется вам несколько бюрократическим, но существуют правила устройства электроустановок или ПУЭ, что является непреложной инструкцией, которая порой может спасти жизнь человеку, который влез не туда, куда следует. Дело в том, что каждый пункт этих Правил написан на чьей-то травме или даже жизни, так что нарушать их не просто нет смысла, а попросту равносильно балансированию над пропастью на гнилой верёвке.

Разметка трассы в плане дома или на стенах

Все трассы должны проходить либо строго вертикально, либо строго горизонтально

Цель любой электрической разводки проводов и кабелей, это доставка электропитания в точки её потребления какими-либо приборами и устройствами. Но при этом прокладываемые трассы не должны служить помехой для монтажа других аксессуаров, используемых в помещении, например, навесных шкафов, картин или зеркал. Для того чтобы случайно не перебить провод при сверлении стены, все трассы прокладываются в строго вертикальном или строго горизонтальном направлении – это отмечается либо при проектировании дома, либо просто на стенах, если это замена проводки. Все розетки и выключатели подключаются по вертикали. Если по периметру комнаты получается несколько розеток на одном уровне, и вы не хотите каждую из них заводить в щиток – это нормально, но не следует их параллелить между собой одним горизонтальным проводом. Лучше под потолком установить дозу, поднять подключение по вертикали и там горизонтально завести все провода в эту дозу, где и будет параллельное соединение с подключением к общему проводу питания.

Примечание. О выборе нужного сечения провода мы уже говорили, поэтому специально создавать для этого раздел в пошаговой инструкции нет смысла.

Сверление и штробление стен

Если в доме не подразумевается монтаж гипсокартона на стенах или подвесных потолков любого типа, то все проводки укладываются в штробы, либо под слой штукатурки. Во втором случае всё несколько проще – провод или кабель прибивают к стене клипсами, а сверху закрывают его слоем штукатурки или стартовой шпаклёвки. Такой вариант очень удобен и не требует укладки проводки в кабель-канал – ни в прямой, ни в гофрированный.

Другое дело, если на стенах уже есть штукатурка, но проводка ещё не разведена – её приходится утапливать в штробы, а их долбёжка, это не всегда лёгкая, зато всегда пыльная работа. Для этого н стене болгаркой и диском с алмазным напылением режут две параллельные линии глубиной не менее 2-4 см, а расстояние между ними зависит от количества прокладываемых проводов. Затем перфоратором с зубилом в режиме удара выбивают полоску между двумя резами, образуя канавку для укладки. Отверстия для подрозетников делают победитовой корончатой фрезой диаметром 60 мм. Проход сквозь стену для любых проводов и кабелей делают победитовым сверлом нужного диаметра (обычно такие проходы нужны для двух параллельных розеток в разных комнатах и тогда используют сверло ø 6-8 мм).

Монтаж электропроводки

Если проводить все кабели по штробам, то их придётся как-то фиксировать для удобства, чтобы они не выпадали оттуда, пока их не заделают полностью штукатуркой или шпаклёвкой. Здесь опять-таки можно использовать клипсы, но учитывая ширину канавки, это, как минимум, неудобно и, как максимум, невозможно. Поэтому их точечно крепят алебастром – именно алебастром, а не гипсовой или полимерной шпаклёвкой. Дело в том, что затвердевание шпаклёвки происходит относительно долго, а вот алебастр застывает за считанные минуты, но для того чтобы он удержал провод в штробе, достаточно и 30 секунд.

Рекомендация. В местах подключения светильников, розеток и выключателей следует оставлять петли или поводки длиной до 10 см.

Схемы – бонус

В конце хочу оставить две схемы подключения, это двойной выключатель для люстры и проходной выключатель в коридор.

Схема подключения люстры через двойной выключательСхема проходного выключателя (можно собирать без соединительной коробки)

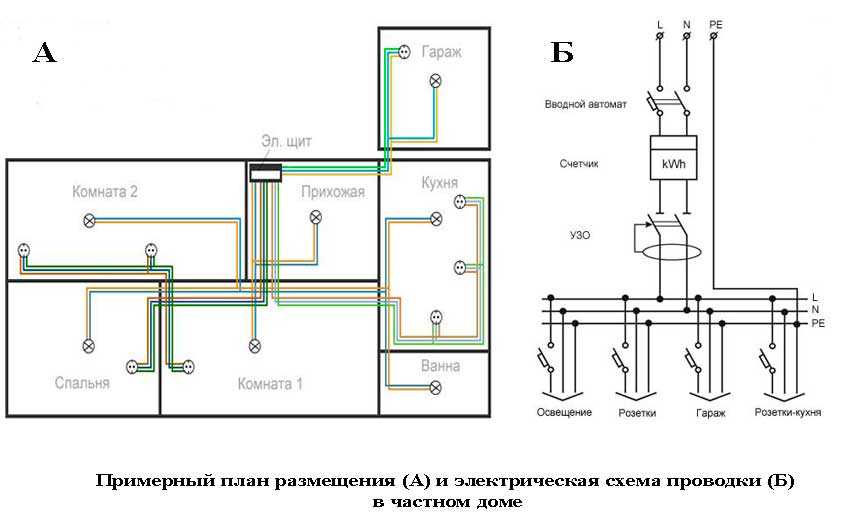

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

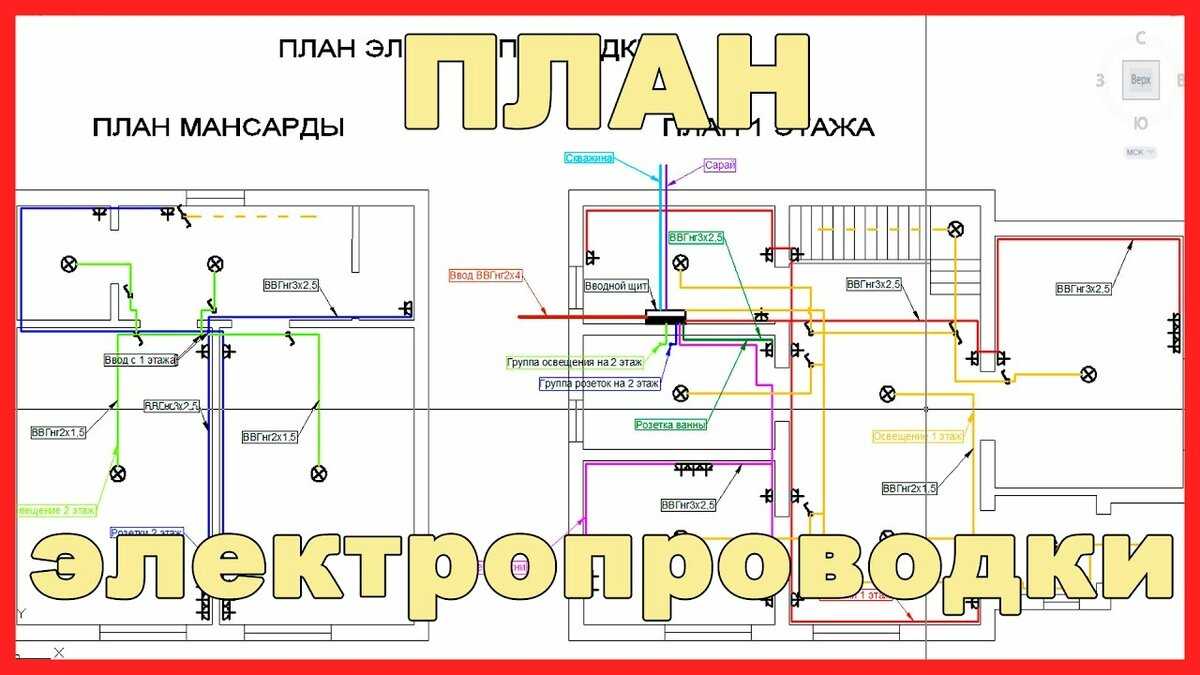

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов

При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат; освещение туалета и ванной; электроснабжение розеток жилых комнат и коридора; электроснабжение розеток кухни; электроснабжение розетки для электроплиты.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия

Эти два способа хорошо применять, если не хочется штробить стены

На схеме такая проводка отмечается пунктиром

Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток; провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей; провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.
