Расчет циркуляционного насоса для системы гвс калькулятор

Важные расчёты

Производительная мощность (производительность) позволяет насосу качать воду с требуемым для расхода в доме объемом. Стоит знать, что согласно СНИП, средний расход воды в сутки на одного проживающего в доме составляет 200 литров. При этом всегда нужно этот показатель умножать на количество человек,

Но необходимо принять во внимание при расчетах производительной мощности помпы и момент, при котором все водозаборные точки будут включены одновременно. К полученным данным стоит прибавлять и возможное потребление воды для полива огорода

Согласно СНИП этот показатель равен 3-6 литров на 1м3 участка.

Для справки: средний объем расхода воды на каждую водозаборную точку выглядит так:

Душ или ванна — около 10 л/мин;
Туалет — 5-6 л/мин;
Кран в кухонной мойке — 6 л/мин.

При условии одновременного использования всех перечисленных сантехнических точек потребление воды составит в среднем 20-22 л/мин.

Расчет диаметра и виды тросов для скважинного насоса

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

диаметр труб и их пропускная способность;
местные потери давления по отдельным участкам системы отопления;
требования гидравлической увязки;
потери давления по всей системе (общие);
оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

Собрать исходные данные и систематизировать их.
Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

мощности радиаторов;
расхода теплоносителя;
расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.

Кавитация в отопительной системе и в системе водоснабжения

Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.

Кавитация в системе отопления

Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.

Напор циркуляционного насоса

Мы уже установили, что напор насоса — это давление, необходимое для того, чтобы протолкнуть жидкость на заданную высоту. Циркуляционные насосы нашли себя в системах отопления, именно с их помощью обеспечивается бесперебойная циркуляция источника тепла в системе

Конечно, к выбору циркуляционного насоса необходимо подойти более осознанно и требовательно, понимая, что от этого во многом зависит эффективность и бесперебойность его использования, что так важно для многоквартирных домов. Такие насосы надежны, эффективны и отлично показали себя даже в многоквартирных домах

Безусловно, такой насос также должен подбираться исходя из напора. Напор циркуляционного насоса не имеет никакой связи, а, соответственно, зависимости от высоты здания. Главное здесь — гидравлическое сопротивление трассы. И вот тут для расчета потребуется следующая формула:

H = (R * L + Z сумма) / ( p * g ), где:

R — потери;

L — протяженность трубопровода, измеряющаяся в метрах;

Z сумма — суммарное число коэффициентом запаса для конструктивных элементов трубопровода (для фитингов и арматуры эта величина равна 1,3; для термостатических вентилей — 1,7; а для смесителей — 1,2);

р — плотность воды, из школьного курса физики мы помним, что она составляет 1000 кг/м3;

g — ускорение свободного падения, величина которого берется в среднем значении — 9,8 м/с2.

Получается, зная все основные параметры определить тот напор воды, который необходим вам в конкретной ситуации, довольно просто, для этого вам не придется привлекать специалистов.

Количество скоростей у насосов

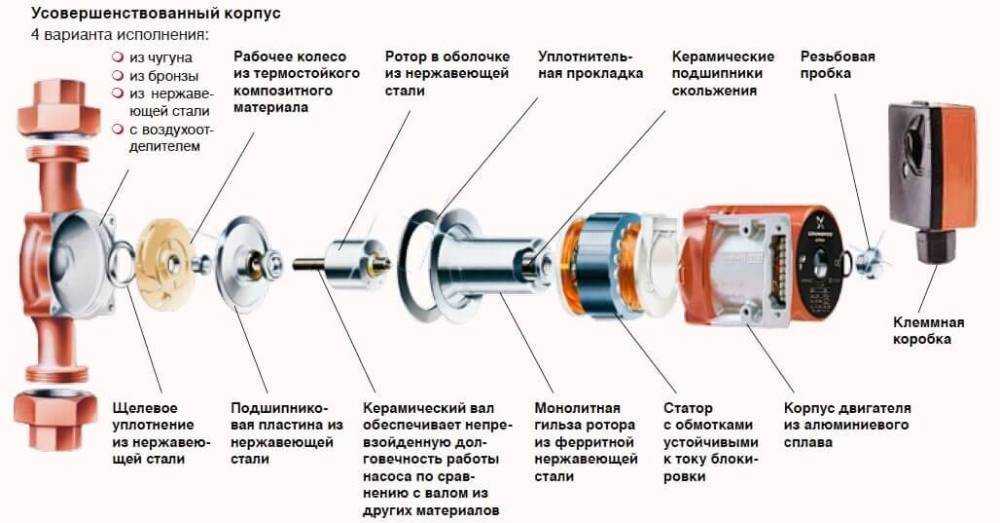

По своей конструкции насос циркуляционного типа представляет собой электродвигатель, механически связанный с валом крыльчатки, лопасти которой выталкивают из рабочей камеры нагретую жидкость в магистраль отопительного контура.

В зависимости от степени контакта с теплоносителем, насосы делятся на устройства с сухим и мокрым ротором. У первых в воду погружена только нижняя часть крыльчатки, вторые пропускают весь поток через себя.

Модели с сухим ротором отличаются более высоким коэффициентом полезного действия (КПД), но создают ряд неудобств из-за шума во время работы. Их аналоги с мокрым ротором более комфортны в эксплуатации, но обладают меньшей производительностью.

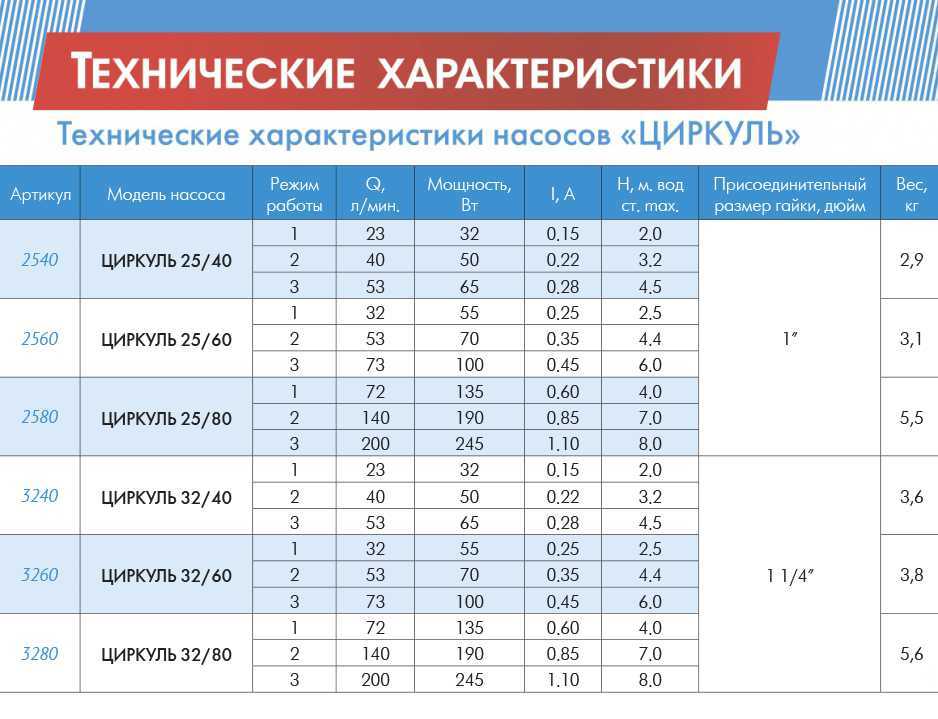

Современные циркуляционные насосы могут эксплуатироваться в двух или трех скоростных режимах, поддерживая различное давление в отопительной системе. Использование этой опции дает возможность на максимальной скорости быстро прогреть помещение, а затем выбрать оптимальный режим работы и сократить энергопотребление устройства до 50 %.

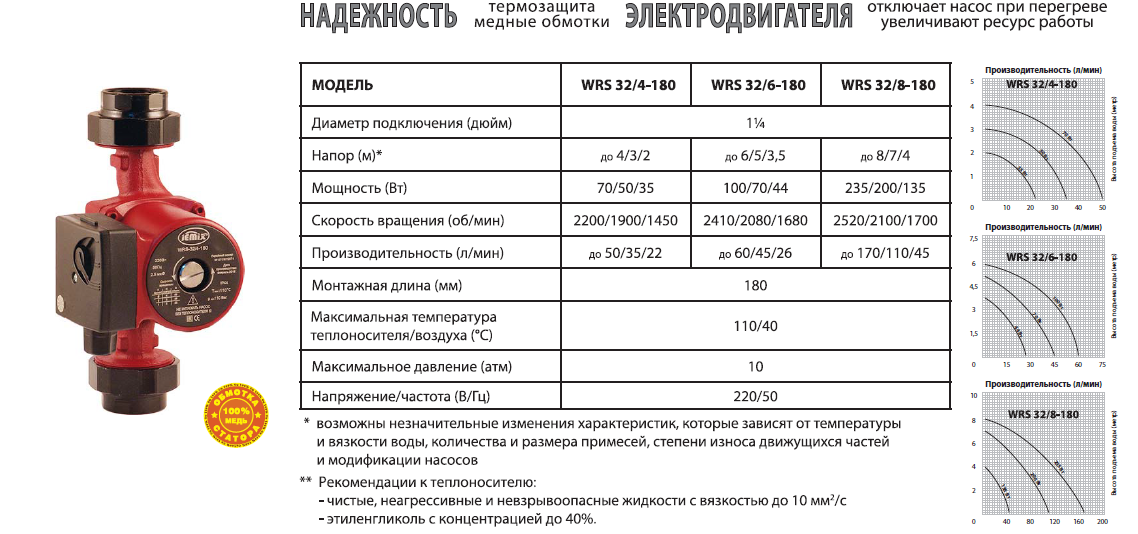

Переключение скоростей осуществляется с помощью специального рычага, установленного на корпусе насоса. Некоторые модели имеют автоматическую систему регулирования, изменяющую скорость вращения двигателя в соответствии с температурой воздуха в отапливаемом помещении.

КПД промышленных насосов

В данной статье косвенно рассмотрим коэффициент полезного действия насосов различных видов: центробежных, винтовых, импеллерных, мембаранно-пневматических.

Центробежный насос

КПД самых распространенных центробежных насосов во многом зависит от режима их работы и конструктивных особенностей. Максимальным КПД обладают центробежные насосы с приводом большой мощности и высокими рабочими характеристиками. Их эффективность может достигать 92-95 %. Значение мощности двигателя таких центробежных насосов обычно начинается от 10кВт, а насосная часть имеет высокое качество изготовления.

Насос с магнитной муфтой

Насосы с магнитной муфтой имеют схожий КПД

Для данного типа насоса очень важно, чтобы герметичная задняя крышка насоса, располагающаяся между ведущим и ведомым магнитом, была изготовлено из токонепроводящих материалов. Иначе, будут возникать вихревые токи, которые вызывают потерю мощности и снижают общий КПД насоса

Винтовой насос

Винтовые насосы имеют высокие механические потери. Они в первую очереди связаны с трениями, которые возникают в подшипниковом узле, а также между ротором и статором, но благодаря высоким рабочим характеристикам (расход, напор) данный тип насосов может иметь КПД колеблющийся от 40 до 80 %.

Импеллерный насос

Импеллерные насосы бережно перекачивают жидкость, создавая равномерный ламинарный поток и высокое давление на выходе, но высокие механические потери обусловленные трением гибких лопастей импеллера о внутреннюю поверхность корпуса не позволяет данному типу насосов быть лидером по эффективности.

Мембранно-пневматический насос

Мембранно-пневматические насосы не имеют двигателя и работают от поданного на него сжатого воздуха. Так как требуется дополнительное превращение электрической энергии в энергию сжатого воздуха, то КПД мембранно-пневматического насоса во многом зависит от КПД воздушного компрессора. Обычно КПД поршневых компрессоров составляет 80-92%, лопастных 90-96%. Кроме этого, в самом насосе, в той или иной мере, присутствуют все виды потерь. Гидравлические потери возникают, когда жидкость через небольшое всасывающее отверстие поступает в рабочую камеру насоса и выходит через отверстие подачи под определенным углом. Здесь поток жидкости сталкивается с внезапным расширением сечения при последующем резком повороте. Механические потери связаны с тем, что основная втулка насоса является парой трения скольжения. Кроме этого имеет место трение жидкости с деталями насоса: клапана, коллектора, мембрана, стенки боковой крышки. Объемные потери определяются отношением количества жидкости поступившего в насос и количеством жидкости вышедшего из него за два такта (всасывание – нагнетание).

Пояснения к расчетам

Циркуляционный насос предназначен обеспечивать качественное перемещение теплоносителя в необходимых объемах для подачи нужного количества тепловой энергии к устройствам теплообмена. Чтобы произвести расчеты и требуется калькулятор. Важная функция насоса обусловлена его способностью преодолевать гидравлическое сопротивление отопительных контуров. При этом стоит учитывать следующие моменты:

любая отопительная система состоит из труб разной длины, имеющих собственное сопротивление;
перемещению теплоносителя препятствуют детали регулировочной и запорной арматуры. Особенно это проявляется в отопительных системах, оборудованных термостатическими устройствами для регулирования температурных режимов.

Формулы для вычисления суммарного гидравлического сопротивления не так просты. Поэтому в предлагаемом калькуляторе используется простой алгоритм, предлагающий результат с минимальной погрешностью. Также в программе учитывается некоторый эксплуатационный резерв. Если приобрести оборудование с показателями, полученными при расчетах, то это является гарантией работоспособности напора отопительной системы.

Получение необходимых показателей зависит от правильного заполнения калькулятора:

в программе есть графа с длиной труб. При этом нужно указать суммарную длину всех горизонтальных и вертикальных магистралей, относящихся как к обратной магистрали, так и к подаче;
также в поле для описания применяемой запорно-регулировочной арматуры нужно выбрать пункт в соответствии с условиями определенной отопительной системы.

Чтобы выбрать качественный насос, нужно собрать подробную информацию об устройстве подобного оборудования, а также о способах монтажа и критериях выбора.

Источник статьи: http://aquatic-home.ru/kalkulyator-rascheta-napora-cirkulyacionnogo-nasosa.html

2 Диаметр труб

Чтобы рассчитать гидравлику отопительной системы, понадобится информация по тепловому расчету и аксонометрической схеме. Для подбора сечения труб используются целесообразные, с экономической точки зрения, итоговые данные теплорасчета:

1. Оптимальной разницей температур между горячей и охлажденной рабочей жидкостью для двухтрубного контура является значение 20 ºC. Δtco = tг — tо = 90 ºС — 70 ºС = 20 ºС, где tг — температура горячей воды, tо — температура охлажденного теплоносителя.
2. Потребление рабочей жидкости (G) для однотрубного контура (кг/час).
3. Оптимальная скорость (V) перемещения рабочей жидкости от 0,31 до 0,72 м/с.
4. Расчетное значение потока тепла (Q).
5. Показатели плотности воды.

Чтобы определить внутренний диаметр каждого участка, используют таблицу. Предварительно каждая отопительная ветвь разбивается на сегменты начиная с самой конечной точки. Разбивка осуществляется исходя из расхода теплоносителя, который варьируется от одного отопительного элемента к другому. Новый сегмент начинается после каждого отопительного прибора.

Теплоноситель на первом участке рассчитывается следующим образом: 860 x 2 / 20 = 86 кг/ч. Полученные результаты непосредственно наносятся на аксонометрическую схему, однако, чтобы продолжить дальнейшие вычисления, полученное итоговое значение потребуется перевести в другие единицы измерения — литры в секунду.

Для выполнения конвертации применяют формулу: GV = G / 3600 х ρ, где GV — ёмкостное потребление жидкости (л/сек), ρ — показатель плотности теплоносителя (при температуре 60 ºС составляет 0,983 кг/литр). Получается: 86 ÷ 3600 x 0,983 = 0,024 л/сек. Необходимость в конвертации меры физической величины обосновывается использованием табличных значений, при помощи которых определяется сечение трубопровода.

Цель и ход выполнения расчета

Конечно, за результатами можно обратиться к специалистам либо воспользоваться онлайн-калькулятором, коих хватает на всяких интернет-ресурсах. Но первое стоит денег, а второе может дать некорректный результат и его все равно надо проверять.

Так что лучше набраться терпения и взяться за дело самому. Надо понимать, что практическая цель гидравлического расчета – это подбор проходных сечений труб и определение перепада давления во всей системе, чтобы верно выбрать циркуляционный насос.

Общая схема расчета выглядит таким образом:

подготовка аксонометрической схемы: когда уже выполнен расчет отопительных приборов, то известна их мощность, ее надо нанести на чертеж возле каждого радиатора;
определение расхода теплоносителя и диаметров трубопроводов;
расчет сопротивления системы и подбор циркуляционного насоса;
расчет объема воды в системе и вместительности расширительного бака.

Любой гидравлический расчет системы отопления начинается со схемы, нарисованной в 3 измерениях для наглядности (аксонометрия). На нее наносятся все известные данные, в качестве примера возьмем участок системы, изображенный на чертеже:

На что влияет производительность

Потребительские свойства насоса выражаются зависимостью напора от подачи. Максимальной подаче соответствует минимальный напор, и наоборот.

График зависимости получают опытным путем и заносят в сопровождающую техническую документацию. Если по каким-либо причинам соответствующая информация отсутствует, ее запрашивают на предприятии-изготовителе или самостоятельно тестируют оборудование на месте.

Длительная бесперебойная работа насоса возможна только при соответствии производительности условиям эксплуатации. Обычно требуемая величина объемного расхода известна заранее, поскольку оборудование подбирают под конкретную трубопроводную систему.

Производительность, м³/ч	Подходящий тип насоса
До 10	Бочковые, насосы-дозаторы, винтовые, импеллерные, полупогружные центробежные, мембранные, химические центробежные, оборудование для дезинфекции
10 – 100	Винтовые, импеллерные, полупогружные центробежные, мембранные, химические центробежные

Каждый тип насосного оборудования используют в определенной сфере применения. В ряде случаев возможные направления использования перекрываются. Например, винтовые насосы в отдельных областях успешно конкурируют с центробежными.

Если эксплуатационным требованиям удовлетворяют сразу несколько типов насосов, предпочтение отдают оборудованию, наиболее подходящему к конкретной величине производительности. Учитывают цену и затраты на эксплуатацию, включая размер потребляемой мощности и расходы на обслуживание или ремонт.

Гидравлическая увязка

Балансировка перепадов давления в отопительной системе выполняется посредством регулирующей и запорной арматуры.

Гидравлическая увязка системы производится на основании:

проектной нагрузки (массового расхода теплоносителя);
данных производителей труб по динамическому сопротивлению;
количества местных сопротивлений на рассматриваемом участке;
технических характеристик арматуры.

Установочные характеристики – перепад давления, крепление, пропускная способность – задаются для каждого клапана. По ним определяют коэффициенты затекания теплоносителя в каждый стояк, а затем – в каждый прибор.

Потери давления прямо пропорциональны квадрату расхода теплоносителя и измеряются в кг/ч, где

S – произведение динамического удельного давления, выраженного в Па/(кг/ч), и приведенного коэффициента для местных сопротивлений участка (ξпр).

Приведенный коэффициент ξпр является суммой всех местных сопротивлений системы.

Может ли монтаж повлиять на величину напора

Учитывая простоту, даже примитивность конструкции насосов, а также наличие подробной инструкции монтажа, многие современные мужчины берутся за работы самостоятельно, то есть без помощи профессионалов. Такое поведение чаще всего связано с желанием сэкономить: далеко не все готовы заплатить не только за насос или насосную станцию, но и услуги мастера. Учитывая, что напор насоса — это основная характеристика его деятельности, никто не готов терять. Именно поэтому вопрос напрашивается сам собой: насколько монтаж, проведённый самостоятельно может сказаться на величине напора.

Казалось бы, подключаем одну трубу к всасывающему патрубку, другую к тому, что отвечает за напор, подаем питание — и готово. На практике малейшая ошибка не только способна негативно сказаться на напоре воды, но и существенно сократит продолжительность работы.

Какие требования к помещениям должны быть соблюдены при установке системы

При монтажных работах самым правильным решением будет, когда трубопровод устанавливается на начальном этапе возведений перекрытий. Такой метод экономичнее радиаторного на 30 – 40 %

Так же возможно установить водяную отопительную конструкцию уже в готовом помещении, но для экономии семейного бюджета, здесь стоит обратить внимание на следующие требования:

Высота потолков должна позволить смонтировать теплые полы толщиной от 8 до 20 сантиметров.
Высота дверных проемов не должна быть меньше 210 сантиметров.
Для монтажа цементно – песчаной стяжки, пол должен быть более прочный.
Во избежание завоздушенности контуров и высокого гидравлического сопротивления, поверхность для основания конструкции должна быть ровной и чистой. Допустимая норма неровности составляет не более 5 миллиметров.

А так же в самом здании или в отдельных комнатах, где будет установлена система отопления, должны быть выполнены штукатурные работы и вставлены все окна.

Как производится сбор данных

Гидравлический расчёт системы в большинстве своём основывается на вычислениях связанных с расчетом отопления по площади помещения.

Поэтому необходимо иметь следующую информацию:

площадь каждого отдельного помещения;
габариты оконных и дверных разъёмов (внутренние двери на потери теплоты практически не влияют);
климатические условия, особенности региона.

Будем исходить из следующих данных. Площадь общей комнаты – 18,83 м2, спальня – 14,86 м2, кухня – 10,46 м2, балкон – 7,83 м2 (сумма), коридор – 9,72 м2 (сумма), ванная – 3,60 м2, туалет – 1,5 м2. Входные двери – 2,20 м2, оконная витрина общей комнаты – 8,1 м2, окно спальни – 1,96 м2, окно кухни – 1,96 м2.

Высота стен квартиры – 2 метра 70 см. Внешние стены изготовлены с бетона класса В7 плюс внутренняя штукатурка, толщиной 300 мм. Внутренние стены и перегородки – несущие 120 мм, обычные – 80 мм. Пол и соответственно потолок из бетонных плит перекрытия класса В15, толщина 200 мм.

Планировка данной квартиры предоставляет возможность создать одну единственную ветку отопления, проходящую через кухню, спальню и общую комнату, что обеспечит среднюю температуру 20-22⁰C в помещениях (+)

Что касаемо окружающей среды? Квартира находится в доме, который расположен в средине микрорайона небольшого города. Город расположен в некой низменности, высота над уровнем моря 130-150 м. Климат умеренно континентальный с прохладной зимой и достаточно тёплым летом.

Средняя годовая температура, +7,6°C. Средняя температура января -6,6°C, июля +18,7°C. Ветер — 3,5 м/с, влажность воздуха средняя — 74 %, количество осадков 569 мм.

Анализируя климатические условия региона, нужно отметить, что имеем дело с большим разбросом температур, что в свою очередь влияет на особое требование к регулировке системы отопления квартиры.

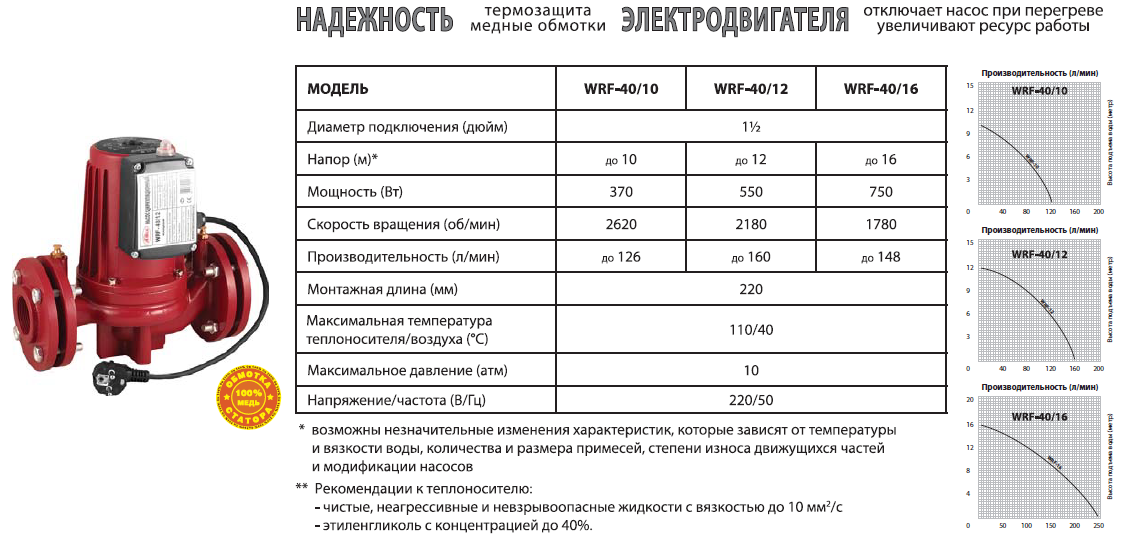

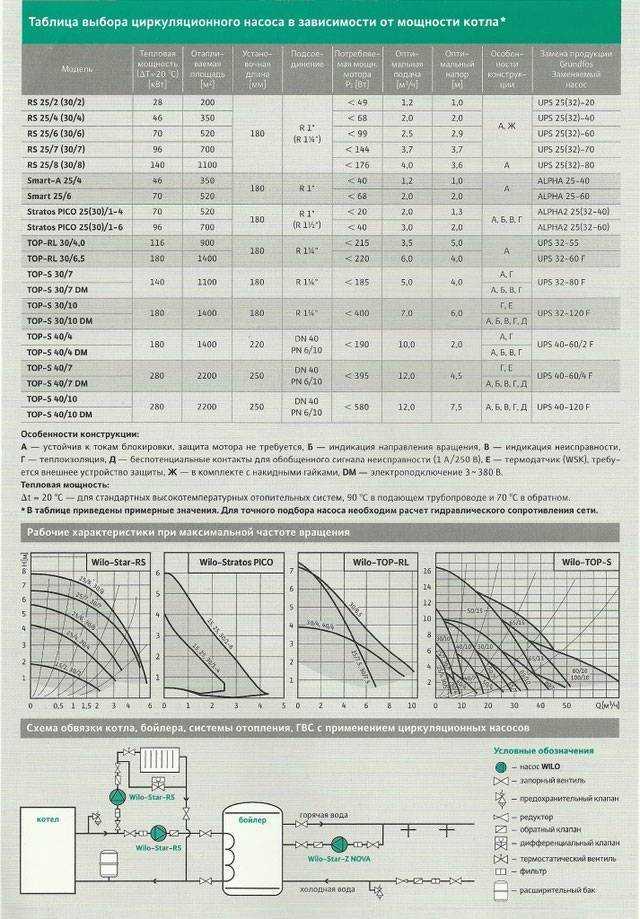

Расчёт циркуляционного насоса

Расход воды циркулирующей в системе отопления пропорционален тепловой нагрузке и обратно пропорционален температурному графику.

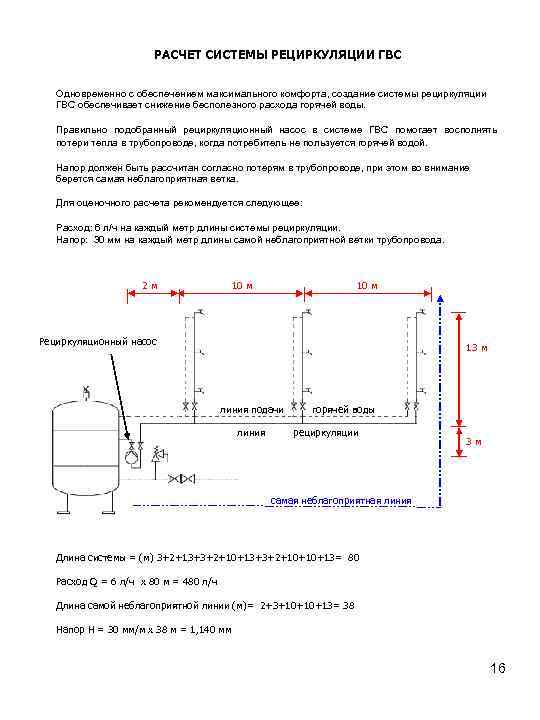

Расход воды циркулирующей в системе горячего водоснабжения пропорционален тепловым потерям в трубопроводах системы горячего водоснабжения и обратно пропорционален разнице температур воды подаваемой в систему ГВС и возвращаемой из неё.

Потери напора в системах отопления и горячего водоснабжения определяются гидравлическим расчётом и должны быть приведены в проектах устройства этих систем.

Определяя напор насоса, не следует пренебрегать естественным циркуляционным давлением системы, которое возникает из-за разности плотностей горячей воды на входе в систему и холодной на выходе из неё. Величина естественного давления имеет положительный знак, если центр нагрева воды — ниже центра охлаждения и отрицательный, если центр нагрева выше центра охлаждения.

В разные периоды отопительного сезона, величина естественного давления различная и соответственно – различное и его влияние. Устранить влияние естественного давления можно установив автоматические регуляторы перепада давления или расхода. Чем больше доля естественного давления в циркуляционном напоре – тем больше его влияние.

Пример для погружного насоса в коттедже

Расчет для частного коттеджа производится с учетом имеющихся сантехнических приборов:

унитаз – 0,1;
умывальник – 0,09;
кухонная мойка – 0,15;
водонагреватель – 0,1;
душ + смеситель – 0,09.

Общий расход в доме получится равным 0,53 л ежесекундно, затем к нему добавляется уличный поливочный кран (0,3 л/с), что составит 0,83 л/с. Данному значению в таблице соответствует реальная характеристика 0,48 л/с, которая после умножения на поправочный коэффициент дает 1,73 куба ежесекундно. Если в паспорте насоса указана производительность в л/ч, то расчеты на последнем этапе изменяются – значение из таблицы достаточно умножить на 3 600 секунд.

В конкретном примере расчета насоса производительность оборудования должна превышать показатель 1,73 куба ежечасно. Сравнив характеристики моделей ведущих производителей, получаем, что для данных эксплуатационных условий подойдут:

Рисунок 2. Модификации насоса

модель 45 Pedrollo 4SR – 2 м 3 /ч;
насос 80 Aquatica 96 – 2 м 3 /ч;
модификация 25Sprut 90QJD – 2 м 3 /ч;
варианты 63 Водолей НВП, 32 Водолей НВП – 1,8 м 3 /ч.

На этом выбор насоса не заканчивается, так как следующий параметр не менее важен для увеличения эксплуатационного ресурса. Рис. 2.

Расчет гидравлического сопротивления системы

Расчёта основанного на мощности котла может быть недостаточно, ведь система от системы отличается протяжённостью, диаметром труб, наличием поворотов, количеством радиаторов и арматуры – а это всё препятствия на пути потока.

Знать гидравлическое сопротивление важно для того, чтобы выяснить требуемый напор. Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды. Отражает способность насоса преодолевать сопротивление системы

Отражает способность насоса преодолевать сопротивление системы

Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды. Отражает способность насоса преодолевать сопротивление системы.

Высчитать точный напор в домашних условиях можно, только если есть доступ к технической литературе. Точная формула расчёта такая:

H = (R * L + Z) : p * V

H – искомая величина (напор).
R – сопротивление прямого участка (100 – 150 – получено опытным путём).
L – общая протяжённость труб.
Z – табличные данные. Сопротивление каждого фитинга и арматуры.
P – плотность теплоносителя.
V – скорость движения теплоносителя.

А для примерных расчётов нужно только будет измерить общую длину труб и оценить количество арматуры.

На каждые 10 м труб понадобится 0,6 м напора помпы (измеряется подача и обратка, округляется до десятков и полученный показатель умножается на 0,6).

К результату добавляется от 20 – 70 % (минимальный показатель для простых систем, максимальный – для перегруженных арматурой).

Для справки:

Трёхходовой смеситель отнимает 20 % скорости;
Фитинг – 30 %;
Термореле – 70 %.

Алгоритм расчета напора

Главная задача циркуляционного прибора заключается в перекачке жидкости по контуру. Однако разные модели могут пропускать через себя различный объем рабочей среды, поэтому часто приходится пользоваться специальными программами для проведения расчетов.

Чтобы устройство смогло справиться со своим назначением, оно должно преодолеть сопротивление, оказываемое поверхностью трубопроводов. В зависимости от диаметра и материала элементов, его параметры могут существенно меняться. Кроме самих трубопроводов, на падение давление значительное влияние оказывают компоненты регулировочной и запорной арматуры. Наибольшее сопротивление появляется при наличии термостатических приспособлений настройки температурного режима.

Представлен насос для обеспечения циркуляции в установленном виде

Формулы вычисления гидравлической потери напора являются достаточно сложными для понимания. Поэтому в представленной программе представлен упрощенный алгоритм расчетов. В конце удается получить результат, но с небольшими погрешностями. Для их нивелирования существует эксплуатационный резерв. Таким образом, применять подобные расчеты вполне реально практически в любых ситуациях.

В калькуляторе имеется всего два поля для ввода исходных данных. В первом из них должна быть указана протяженность трубопроводов отопительной системы. Обязательно отражается общая длина как горизонтальных, так и вертикальных участков. Во втором поле необходимо выбрать тип запорных и регулировочных устройств, ведь применяемая арматура оказывает значительное сопротивление. Требуется указать тот пункт, который больше всего подходит к вашей отопительной системе.

Расчет гидравлического сопротивления

Чтобы рассчитать гидравлическое сопротивление, необходимо знать производительность и напор циркуляционного насоса

Методика расчета первого параметра уже рассматривалась выше, поэтому основное внимание следует уделить напору. Вначале нужно определить гидравлическое сопротивление, поскольку напор агрегата постоянно сталкивается с необходимостью преодоления сопротивления, возникающего в процессе циркуляции воды. Чем большим сопротивлением обладает система, тем больше потребуется напор используемого насоса

Его значение определяется в паскалях (Па) или в метрах водяного столба. Например, столб воды, высотой 10 м создает напор в 100000 Па, что соответствует также 1-й атмосфере

Чем большим сопротивлением обладает система, тем больше потребуется напор используемого насоса. Его значение определяется в паскалях (Па) или в метрах водяного столба. Например, столб воды, высотой 10 м создает напор в 100000 Па, что соответствует также 1-й атмосфере.

В первую очередь гидравлическое сопротивление определяется в наиболее неблагоприятной части системы. Только после этого подбирается насос, напор которого не должен быть меньше полученного результата. Общее значение гидравлического сопротивления включает в себя сопротивления на прямых участках и все имеющиеся местные сопротивления. К местным относятся сопротивления, охватывающие изгибы, тройники, редукционные переходы и другие сложные места. При расчетах в обязательном порядке учитывается предельно допустимая скорость движения воды в трубопроводах. Это позволит предотвратить излишний шум во время работы системы.

Таблица с параметрами, имеющими постоянное значение:

Расположение участков трубопроводов	Скорость движения воды в трубах W, м/с	Потери давления на трение R, Па/м
Внутри жилого дома. Стояки и отопительные приборы	0,5-0,7	50-100
Внутри жилого дома. Основные распределительные трубопроводы, находящиеся в подвале.	0,8-1,5	100-200
Внутри промышленных зданий. Отопительные приборы и распределительные трубопроводы.	1,0-2,0	100-250

В соответствии с этой таблицей потери на прямых участках определяются с помощью формулы: R_пр = R x l, где R – потери давления на трение (Па/м), а l – длина отдельных участков трубопроводов.

Таким образом, расчет и выбор циркуляционного насоса для системы отопления вполне возможно выполнить самостоятельно. Однако все вычисления, касающиеся сложных отопительных систем, желательно поручить специалистам, хорошо разбирающимся в данном вопросе.

Схема подключения циркуляционного насоса

Схемы подключения отопления

Выбор и расчет автомата по мощности и нагрузки

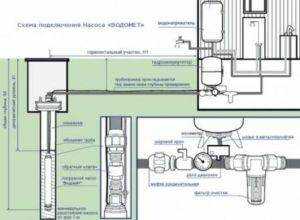

Схема погружного насоса

Замена сливного насоса (помпы) на всех моделях стиральных машин — Как заменить сливной насос в стиральной машине

Расчет мощности электродвигателя

Расчёт и Подбор центробежного Насоса по параметрам

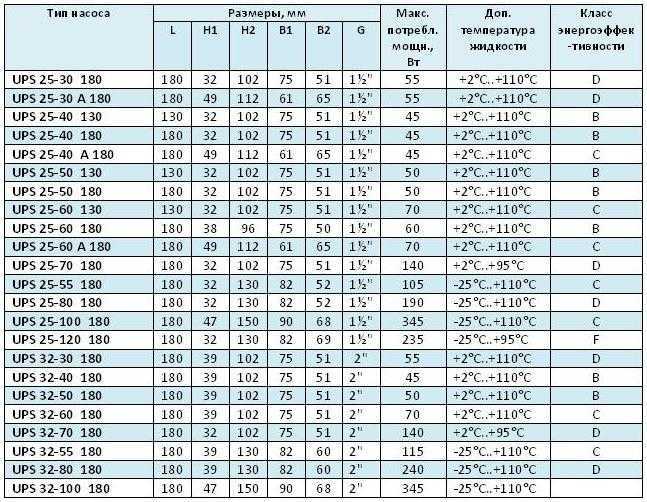

Подбор центробежного насоса

Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.

Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.

Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.

Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.

Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.

Расчёт центробежного насоса

Расчёт центробежного насоса заключается в определении двух параметров, необходимых для работы системы — подачи и напора. В зависимости от схемы установки подход к вычислению заданных параметров должен быть различным.

Расчёт повысительного насоса для системы водоснабжения выполняется по нагрузке часа максимального водопотребления, а напор определяют разницей между заданным давлением на входе в систему водоснабжения и давлением на вводе водопровода.

Давление на вводе в систему водоснабжения равно сумме избыточного давления у верхней водоразборной точки, высоты водяного столба от насоса до верхней точки и потерь напора на участке от повысительного насоса до верхней точки. Избыточное давление у верхней водоразборной точки обычно принимают 5-10 м.вод.ст.

Расчёт подпиточного насоса для системы отопления выполняют исходя из максимально допустимого времени заполнения системы и её ёмкости. Время заполнения системы отопления обычно принимают не более 2 часов. Напор подпиточного насоса определяется разницей между давлением выключения насоса (система заполнена) и давлением в месте подключения подпиточной линии.

Расчёт циркуляционного насоса для системы отопления выполняют исходя из тепловой нагрузки и расчётного температурного графика. Подача насоса пропорциональна тепловой нагрузке и обратно пропорциональна расчётной разнице температур в подающем и обратном трубопроводе. Напор циркуляционного насоса определяется только гидравлическим сопротивлением системы отопления, который должен указываться в проекте.

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Расчёт параметров центробежных насосов
