Возведение

Монтаж конструкции

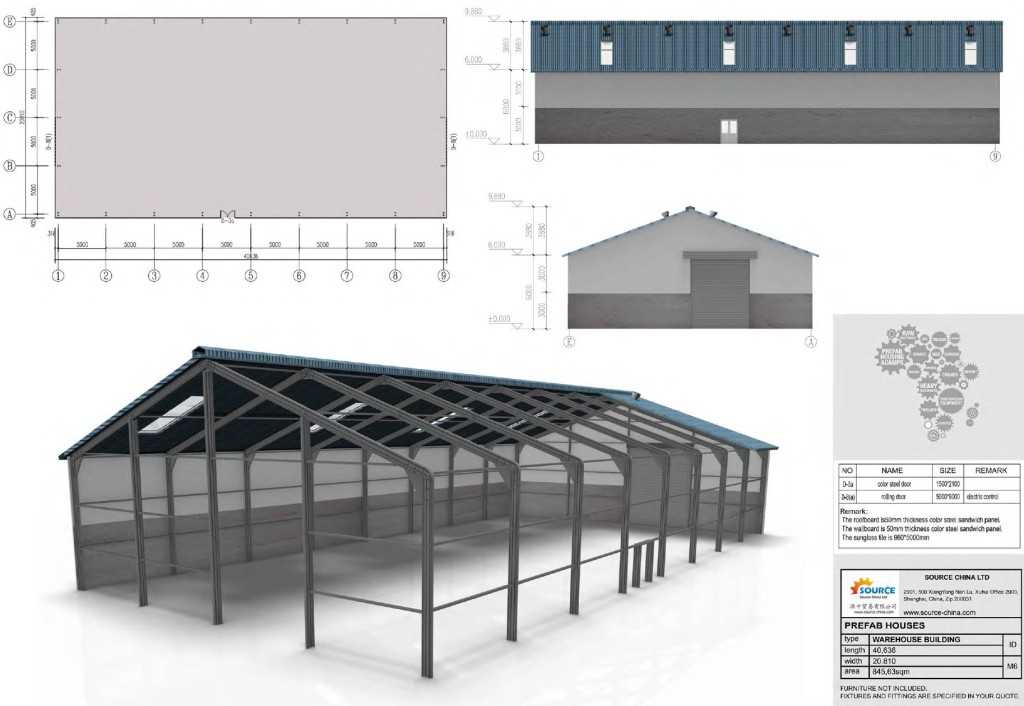

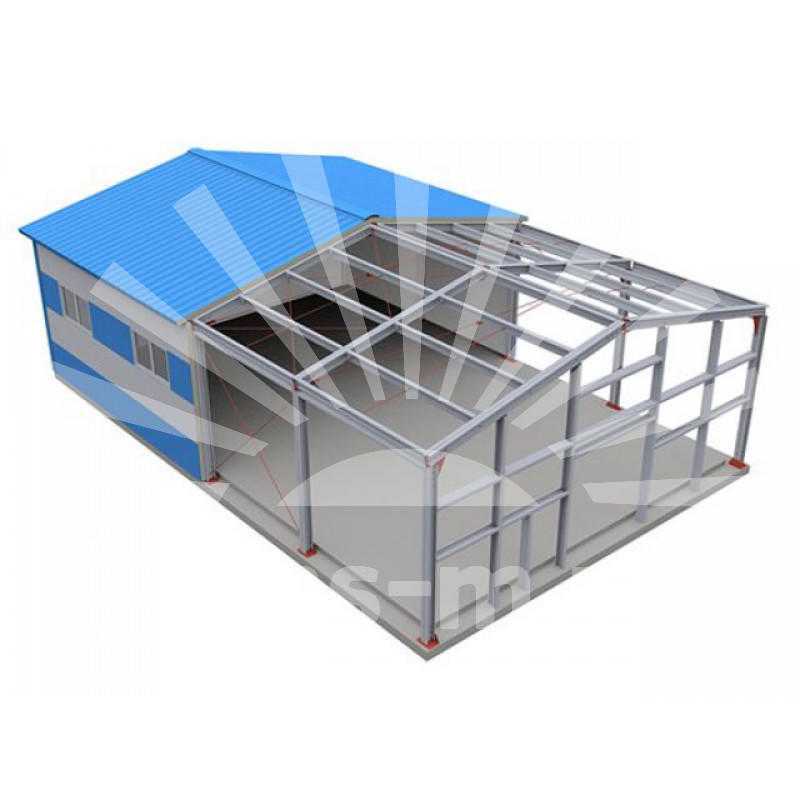

Схема каркаса

Эксперты разработали ряд рекомендаций и требований по правильной установке и монтажу облицовки:

• Монтаж лучше начинать с угла здания.
• В случае монтажа крупной конструкции лучше обратиться к специалистам. Это сложная в физическом и технологическом плане работа, которая не рассчитана на осуществление одним человеком.
• Если имеются дефекты установки, их можно скрыть доборными элементами. Они отвечают за эстетические качества и ряд технических показателей.
• Крепление осуществляется с верхнего торца.
• Для уплотнения полотна используется герметик.
• Панель ставится в замок ранее установленной.
• Под облицовку может устанавливаться теплоизоляция.
• После монтажа все стыки нужно уплотнить при помощи минваты.

Следуя пошаговой инструкции, можно самостоятельно выполнить крепление панелей к каркасу по предварительному расчету проекта.

Проведение подготовительных работ

Перед установкой панелей на конструкцию важно провести подготовительные работы. Обязательный этап – проверка ровности каркаса и пропитка его специальными защитными средствами. Участки, которые будут контактировать с панелью, нужно изолировать при помощи специальной ленты

Участки, которые будут контактировать с панелью, нужно изолировать при помощи специальной ленты.

Панель обязательно должна быть очищена от грязи, пыли, пленки. Ее обрезают под нужные размеры горизонтально по предварительно расчерченной наметке.

Установка стеновых панелей

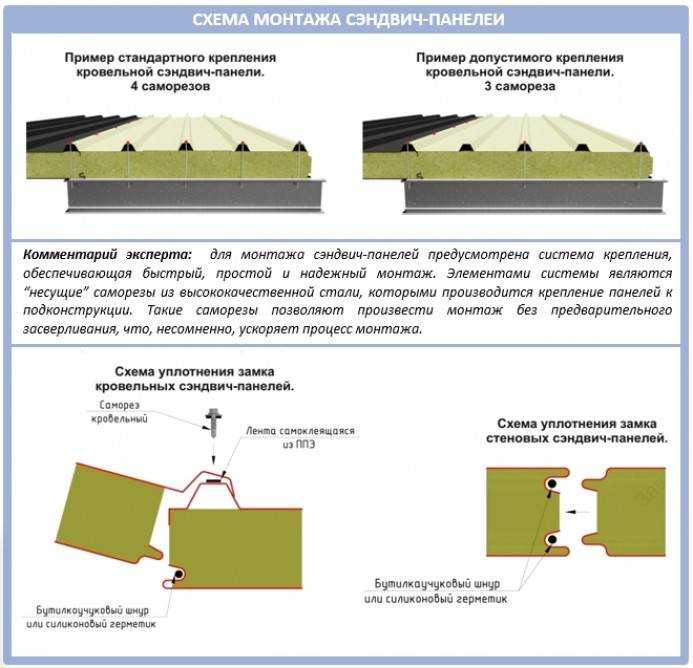

Типы замков

Установить панели можно горизонтально и вертикально. Первый случай подходит для домов до 3 метров высотой. Вертикальный монтаж применяется для домов 3-7 метров. Панели плотно стыкуются при помощи замков и фиксируются струбцинами. Для крепления используются саморезы по металлу или древесине в зависимости от материала каркаса с шагом 9-12 см. От края панелей нужно отступить 3 см и более. Затем струбцины снимают и переходят к следующему ряду.

Установка кровельных панелей

Кровельные панели монтируются под углом 5 градусов. Фиксация происходит на саморезы. Элементы укладываются внахлест. Обязательно укладывается слой герметика в паз замка для качественной изоляции.

Крепление

Крепление сэндвич панелей к каркасу производится при помощи нескольких типов узлов:

• уголковый;
• стык стеновых панелей;
• парапетный;
• крепления стеновых панелей;
• крепления облицовки поэлементной сборки;
• коньковый;
• примыкания крыши;
• стык кровельных панелей.

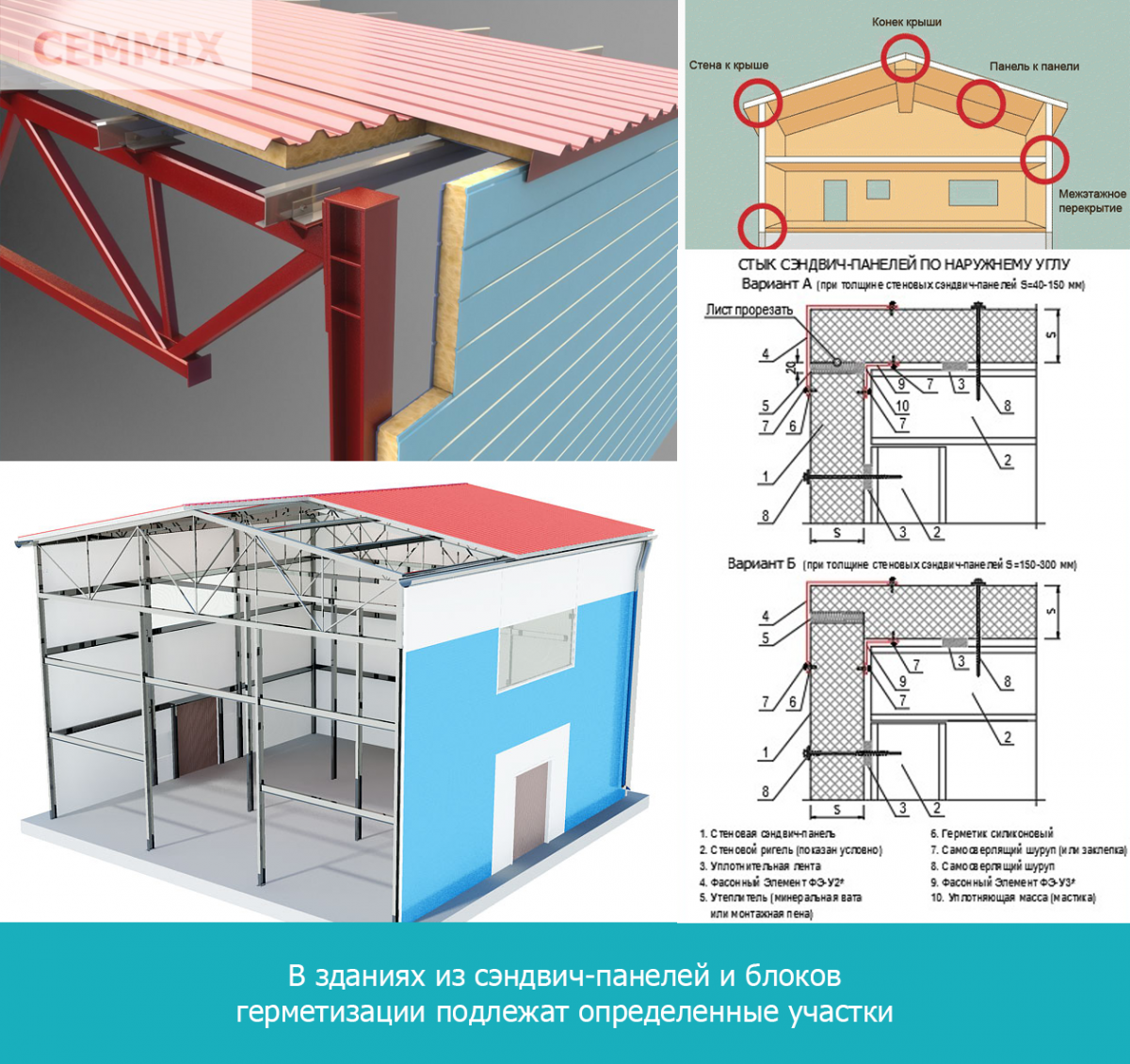

Для каждого узла разрабатывается специальный чертеж со всеми техническими моментами.

Все крепежи ставятся под углом 90 градусов с помощью шуруповерта.

Правила монтажа

Запрещено поднимать изделия за обшивку;
Запрещено при перерыве в работе оставлять монтируемые сэндвичи незакрепленными, а также панели, зажатые струбциной;
Для крепления стеновых изделий пользуются траверсой, для стабилизации положения панели фиксированной тросом;
Место монтажа стенового элемента предварительно размечают метками;
Начальный элемент крепят в 20–30 см над цоколем для проверки геометрии, от чего зависит правильность установки всех панелей;
При горизонтальной раскладке сэндвичей геометрию установки выверяют на всех 3-их панелях;
На стыке кровельных и стеновых панелей необходим зазор 20–30 мм;
Перед креплением доборов их местоположение маркируется, затем фиксируется;
Струбцины снимают после определения надежной фиксации панели на каркасе;
Саморезы затягивают до начала прогиба обшивки;
Монтировать раскроенные элементы осторожно из-за частичной потери ими первоначальной прочности;
Монтаж кровельных сэндвичей начинают с первого изделия с раскрытой волной по краю крыши;
Сэндвичи поднимают с траверсой, закрепляют над местом монтажа и выносят свес карниза на размер, определенный в проекте;
Сэндвичи кровли крепят в нижнем прогибе гофр, а нахлест гофр фиксируют заклепками (на расстоянии 30 см друг от друга);
Зазор на температурную деформацию в замках принят 2–3 мм.

Инструкция по монтажу

Многослойные сип-плиты располагают точно в запланированных местах по проекту. Выставляют с помощью правильной оснастки, применяют покос, распорки вместе со струбцинами, кондуктор. Перед окончательной фиксацией координируют точность установки, соответствие вертикальному и горизонтальному уровню

Последнее особенно важно для правильной стыковки швов

Правила монтажа:

• панель крепят к каркасу, только потом убирают временные фиксаторы;
• при перемещении стеновых элементов следят, чтобы не перегибать их, не разрушать боковые замки;
• нельзя допускать механических повреждений покрытия, вмятин, поэтому при механическом подъеме панель перемещают медленно, без резких рывков.

Каркас может быть из дерева, металла или железобетонных колонн. Основные затраты труда приходятся на устройство фундамента и сооружение остова под панели. Монтаж унифицированных сэндвичей происходит быстро, но больше времени уходит на заделку и герметизацию стыков, крепление доборных планок, нащельников.

Подготовительные работы

Распиловка панели на специальном станке

Каркас здания проверяют на точность расположения мест для монтажа элементов многослойной обшивки. Координируют прямоугольность, правильность горизонталей и вертикалей каркаса. Любое смещение приведет к не состыковке унифицированных фрагментов, вызовет простой в работе для устранения.

Металлические конструкции покрывают антикоррозионными составами, на железобетонных срезают наплывы раствора, убирают пыль. Несущий остов должен быть прочным, надежным, не расшатываться. Сэндвичи не создают дополнительной жесткости, они только ограждают и разделяют пространство здания.

Этапы подготовки:

• размечают точки расположения панелей снизу на всех стойках;
• с плит снимают упаковку, если запланировано в проекте, разрезают по размерам.

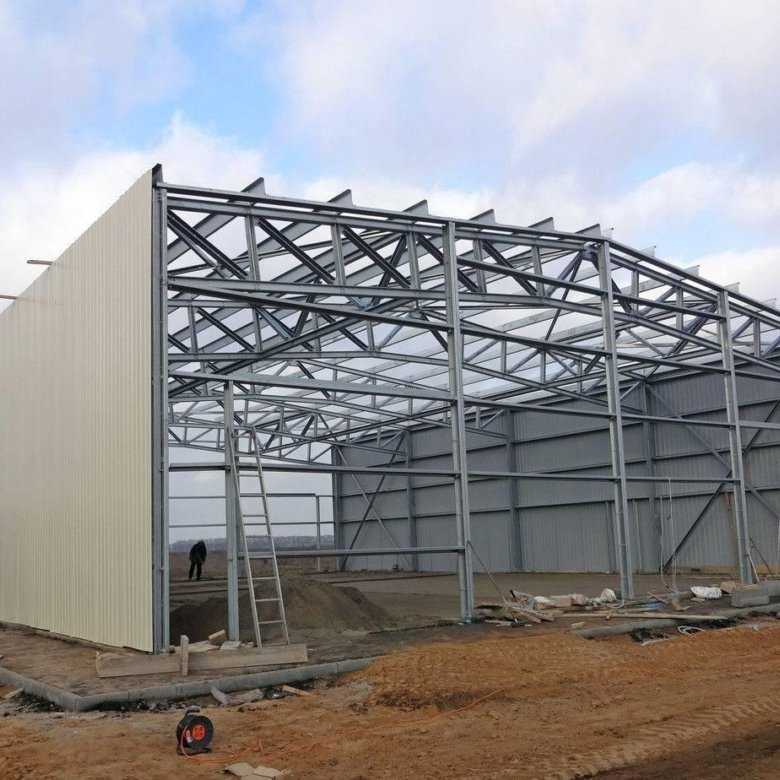

Порядок установки сэндвич-панелей на металлические конструкции

Вначале крепят внизу фасонный цокольный нащельник. К панели присоединяют зажимы на расстоянии от торцов на 1/5 длины, центр прижима ставят не ближе 15 см от края. Можно использовать вакуумные присоски.

Далее:

• к краям плиты присоединяют тросы для стабилизации положения при переноске, поднимают, придерживая в вертикальной плоскости, перемещают к месту установки;
• отметки внизу совмещают с краями плиты так, чтобы зазор был не больше 2 – 3 см (нужен, чтобы не выпячивались оболочки при стыковке в замок);
• уровнем проверяют правильность расположения, размечают точки сверления;
• снаружи прогонов и стоек фиксируют УПТК (терморазделительную полоску);
• затягивают саморезы, не пережимая их, затем убирают все временные захваты, которые нужны были для переноски краном.

Второй ярус устанавливают, чтобы соединились замки

Сэндвичам вокруг окон уделяют внимание, т. к

в них вырезают участки, а стыки с рамами закрывают доборными планками.

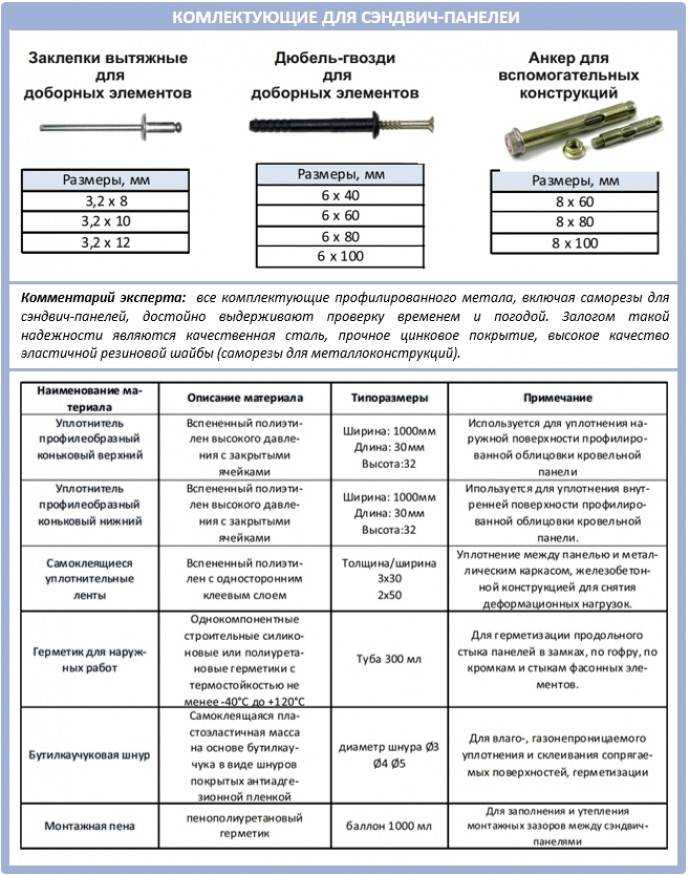

Элементы крепления сэнвичных панелей

Обычно плиты ставят по типу «шип в паз» (вперед гребнем), но можно применять обратное соединение «паз в шип». В швах используют герметик для наружной изоляции. В металл крутят самонарезающие винты с оцинкованным анодированным покрытием, в бетон устанавливают анкерные болты, а к дереву фиксируют саморезами или шурупами.

Шаг крепежа в зависимости от габарита панелей:

• при протяженности элемента до 2500 мм шаг делают 900 мм;
• при длине до 3000 мм — 550 мм;
• до 4500 мм — 360 мм;
• до 6000 мм — 245 мм.

Минимальную длину метизов выбирают по толщине изделия:

• толщина 50 мм — длина самореза 85 мм;
• 80 мм — 105 мм;
• 100 и 120 мм, соответственно 135 и 155 мм;
• 150 и 120 мм — 185 и 235 мм.

Устанавливают метизы с верхней части плит, постепенно опускаясь.

Монтаж доборных элементов и нащельников

Декоративные планки закрывают подверженные коррозии участки, украшают швы и места стыковки, продлевают срок работы сэндвич панелей в конструкции строения. Нащельники предохраняют проложенный в соединениях утеплитель от разрушения под действием дождя, мороза, ветра.

Нащельники ставят в местах:

• стыковки двух панелей или прогонов и плит;
• по периметру проемов окон и дверей;
• в месте сопряжения плит с цоколем, карнизным свесом;
• прикрывают наружные и внутренние углы постройки.

Если речь идет о кровельных сэндвичных плитах, доборные планки предусматривают на коньковом ребре, выступах и соединениях двух плоскостей скатов, при подходе плоскости крыши к парапету. Материалом планок служит рулонная сталь (0,45 – 0,7 мм) с оцинкованным слоем и полимерной декоративной пленкой. Цвет нащельников подбирают в тон основным сэндвичным плитам. Доборные планки выпускают разной формы в зависимости от места монтажа.

Горизонтальный монтаж стеновых сэндвич-панелей.

1. На фундамент выкладывают гидроизоляционный слой, уплотняющую ленту и U-профиль. Профиль устанавливают на расстоянии 8 мм от несущей конструкции (колонны) панели и при­крепляют к фундаменту. Внутри профиля укладывают минеральную вату или монтажную пену и устанавливают облицовочную накладку цоколя.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2. Если предусмотрено проектной документацией, то к несущей конструкции (колонне) приклеивают самоклеющуюся уплотняющую ленту типа «Герлен» чтобы обеспечить безопасное и воздухонепроницаемое крепление панелей.

3. Для обеспечения плотного соединения панели с U-профилем перед монтажом первой пане­ли в шов соединения укладывают герметик или монтажную пену.

4. К сэндвич-панели прикрепляют рекомендуемые захватывающие механизмы и страховоч­ный пояс. При большом ветре (более 10 м/с) подъём панелей запрещён.

5.  Сначала панели прикрепляют к несущей конструкции временным креплением. Проверяют состояние панели — является ли площадь опоры панели на несущие конструкции достаточной и не превышено ли смещение (±3 мм) по отношению к горизонтальному уровню. Если панель расположена правильно, то осуществляют её закрепление к несущим конструкциям с помощью рекомендованных креплений. Крепления болтов должны быть на расстоянии не менее 20 мм от края панели.

6. После закрепления первой панели продолжают монтаж панелей согласно проектной схеме монтажа панелей. На несущих конструкциях между вертикальными швами панелей оставляют зазор примерно в 20 мм. Зазор между краями панелей заполняют монтажной пеной или мине­ральной ватой.

7. Места крепления панелей закрывают защитным профилем. Взаимное перекрытие профилей между собой зависит от конструкции профиля и его применения и должно быть не менее 0,5 см. В некоторых случаях, если это предусмотрено проектной документацией,  места соединений защитного профиля с панелью дополнительно уплотняют, ис­пользуя герметик.

Недостатки, недоработки и прочие досадные факты

При всех достоинствах, сэндвич-панели обладает целым рядом недостатков. Например, прогнозируется, что их применение трехслойных панелей со временем будет снижаться, уступая место другим типам сэндвич-панелей.

Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:

Особенности северного климата

Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.

Второй момент, находясь на кровле под прямыми солнечными лучами сэндвичи меняют свои размеры. Это – естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Вот как раз сэндвич-панели поэлементной сборки лишены этих минусов.

Ведь у них нагрузку на себя берет не минеральная вата, а сам коробчатый каркас, благодаря чему теплоизоляцию можно использовать более легкую и дешевую. Да, такие элементы обеспечивает более надежную герметизацию кровли и возможность удаления конденсата через организованный вентиляционный зазор.

Кроме того, в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.

Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом отмечается малая фактическая огнестойкость такой крыши, к сожалению.

Во-первых, пока вызывает вопросы ремонтопригодность таких панелей. Если возникнет проблема, то придется разбирать кровлю целиком, поэтому затраты на ремонт будут значительными.

Ошибки монтажа и их последствия

Далее, пока замки таких панелей оставляет желать лучшего, и при не очень аккуратной эксплуатации бывает ненадежными. Как мы уже говорили, точность крепления и герметичность будущий кровли обеспечивают специальные пазы в фальцах. И главная проблема монтажа сэндвич-панелей это – получился удачный или неудачный стык.

Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения таких панелей на кровле, и отсутствие зазоров, и герметичность.

Для кровли – это критические показатели

И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.

Они способны привести к герметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.

Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.

Сложности транспортировки и хранения

И, наконец, кровельные сэндвич-панели обладают таким серьезным минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно, особенно бережно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим новым кровельным материалом существует целая даже масса рекомендации даже по поводу хранения самих панелей.

К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.

Технология монтажа: пошаговая инструкция

Технология монтажа сэндвич-панелей подразумевает два этапа: подготовительный и собственно монтаж.

Вероятно, вы захотите узнать более подробно про входные металлические двери с шумоизоляцией.

В первом случае сначала производится сбор всей проектной документации, в которую входят схемы раскладки панелей на поверхности стены с привязкой их по месту, а также типоразмеры панелей и их количество. Кроме основных рабочих чертежей, в пакете проектной документации должно быть описание способа крепления панелей, деталировка отдельных узлов крепления (на стены, углы, стыки, обрамление оконных и дверных проемов), указания и рекомендации по монтажу креплений, монтажные схемы.

Перед монтажом следует обязательно проверять точность размеров и ровность линии цоколя, панели нужно хранить в чистом сухом помещении, а их края не должны увлажняться при монтаже – в противном случае стыковка отдельных элементов будет невозможна. Стыки следует обрабатывать силиконовым герметиком.

Рекомендуем также прочитать материал о проектах современных домов с панорамным остеклением.

Поднимать панели на нужную высоту следует специальным грузоподъемным оборудованием, имеющим механический захват, чтобы избежать нечаянной поломки материала.

Сэндвич-панели можно крепить к стенам двумя способами: вертикально и горизонтально. Рассмотрим каждый из способов более конкретно.

Способ 1: горизонтальный

Инструкция такова:

• Панели крепят замковым соединением, причем расстояние от оси крепежного изделия до края панели должно составлять не менее 50 мм.
• Сначала необходимо подготовить основание для установки нижней сэндвич-панели. Для этого следует прикрепить горизонтальный направляющий профиль к цоколю (можно использовать обычный уголок из металла, имеющий толщину от 1 мм), предварительно просверлив отверстия под крепление в профиле. Для бетонных стен шаг крепления должен составлять 0,5-0,6 м, для деревянных – 0,5 м. При этом рекомендуется как можно чаще проверять горизонтальность линии направляющей строительным уровнем – в противном случае может «пойти» косо вся конструкция из сэндвич-панелей. Все стыковые швы желательно загерметизировать – с помощью силиконового герметика.
• Между линией фундамента и нижним рядом сэндвич-панелей нужно уложить теплоизоляционный слой (к примеру, можно использовать минеральную вату с шириной полосы 15-20 мм, в зависимости от расстояния между панелями и основанием дома).

• Для бетонного или деревянного дома придется предварительно наметить и просверлить отверстия под крепления в панелях. А по всей высоте колонн каркасной конструкции дома нужно наклеить уплотнительную ленту, закрепляя ее из расчета 1 шт для промежуточных опор, по 2 шт – для узлов панелей. Лента будет служить своего рода фиксатором для панелей, устанавливаемых на стены.
• После установки первого ряда панелей приступают к последующим рядам, периодически проверяя ровность линии горизонта ряда.

Что собой представляет штукатурка стен машинным способом, читайте тут.

Способ 2: вертикальный

Данный способ практически такой же, что и горизонтальное крепление сэндвич-панелей, однако тут нюансом выступает повышенное усилие, необходимое для стыкования двух соседних панелей. В данном случае может возникнуть затруднение вследствие большого размера сэндвичей, поэтому желательно использовать специальное прижимное оборудование, которое поможет обеспечить хорошее замковое соединение.

Кроме того, вы можете заинтересоваться выбором дизайна фасада частного дома.

Запрещается соединять/подгонять соседние сэндвич-панели ударами молотка! Удары повредят всей конструкции и установку панелей придется начинать заново.

Ремонт кровли из сэндвич-панелей

Кровельное покрытие из сэндвич-панелей следует ежегодно проверять и обслуживать, проводя частичный ремонт и герметизируя стыки.

Частичная реставрация

При выявлении порчи защитной оболочки кровельного покрытия следует сделать косметический ремонт. Привести верхний слой сэндвич-панелей в порядок поможет краска под цвет материала.

Для ремонта сэндвич-панелей предпочтительнее выбирать акриловую эмаль, предназначенную для металлических и пластиковых поверхностей.

Акриловая эмаль по металлу поможет устранить мелкие дефекты на кровельных сэндвич-панелях

Когда в ремонте нуждается лишь маленькая область на панели, краску мажут тонкой мягкой кистью. А при необходимости окрасить всю поверхность плиты пользуются распылителем.

Перед нанесением состава с материала аккуратно отскабливают ржавчину. Если под ней замечена глубокая царапина, то дефектный участок по очереди обрабатывают грунтовкой, преобразователем ржавчины и обезжиривающим уайт-спиритом.

Косметическому ремонту не подлежит деформированная панель с трещиной шириной более 5 мм. Её стоит демонтировать и заменить другой.

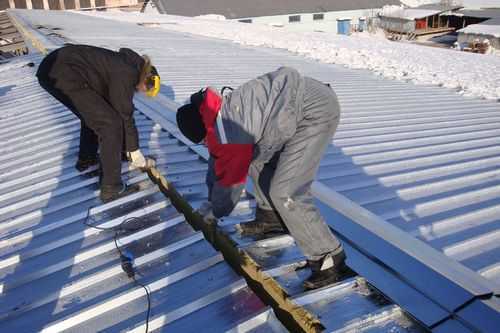

Герметизация стыков сэндвич-панелей

Обнаружив, что швы между сэндвич-панелями разгерметизировались, тоже берутся за ремонт.

Все места, через которые внутрь кровли стала просачиваться вода, промазывают герметиком

При восстановлении герметичности кровли можно применять уплотнитель, выдавливаемый из специального пистолета, но гораздо проще воспользоваться приклеивающимся герметиком, то есть особой двухсторонней лентой.

При использовании жидкого герметика панели потребуется демонтировать, так как средство наносят с внутренней стороны материала.

Настоятельно рекомендую позаботиться о непроницаемости кровли с помощью шнура из вспененного полиэтилена. Это приспособление служит более 20 лет, а стоит копейки. Специальный шнур не выпадет из паза, если внутреннюю поверхность замка заранее обработать клеем «жидкий скотч». Другие герметики имеют существенные недостатки и поэтому не подходят для герметизации сэндвич-панелей. Например, полиуретановый герметик, выдавливаемый из пистолета, продаётся по высокой цене, а бутилкаучуковый шнур зависим от погодных условий: при укладке в холод он становится чрезмерно жёстким, а летом плавится.

Детальное рассмотрение процесса монтажа сэндвич-панелей на кровлю показывает, что справиться с этим делом сможет даже начинающий строитель

Важно только научиться правильно состыковывать плиты и закладывать герметик

Вертикальный монтаж сэндвич-панелей: перегородки

1. На одной стороне монтируемой стены устанавливают профиль монтажа потолка. С помо­щью отвеса определяют место крепления нижнего профиля. Профиль закрепляют креплени­ем, соответствующим материалу фундамента.

2. Монтируют первую стеновую панель. Сначала нижний край опорной панели, затем верхний край панели наклоняют, пока он не упрётся в профиль потолка. Панели длиной до 5 м можно монтировать без использования подъёмной платформы.

3. Проверяют     вертикальность панелей. В случае необходимости осуществляют коррекцию вертикальности панели.

4. Панель прикрепляют к полу и к профилю потолка с помощью самонарезных соединителей.

5. Монтируют следующую панель. Для обеспечения плотного вертикального соединения па­нелей используют инструмент Quick Grip или его аналог, плотно стягивающие панели.

6. Верхний шов соединения заполняют минеральной ватой или монтажной пеной. С другой стороны панели крепят профили потолков и пола.

Крепление панелей в вертикальных перегородочных конструкциях — сначала к потолку и полу конструкции прикрепляют профили для обеспечения опоры одной поверхности сэндвич- панели. Когда панель установлена, её фиксируют у профилей пола и потолка. Закрепляют профили на другой стороне панели. Возможно использование различных видов профилей и решений для вертикального крепления панелей к перегородочным конструкциям. Данные профили для крепления панелей изготавливает и предлагает для каждого конкретного заказа.

Вертикальный монтаж сэндвич-панелей: наружные стены.

1. Проверяют отметки уровня фундамента. Допустимое отклонение первой панели от верти­кального уровня не должно превышать ± 3 мм. Устанавливают необходимые специальные элементы — гидроизоляцию фундамента, уплотняющую ленту, U-профиль, прокладку из мине­ральной ваты. На рисунках показаны опора панели на фундамент и на промежуточные опоры.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2.  В местах крепления панелей к несущим конструкциям проверяют величину опорной площади. Размер опорной площадки зависит от толщины сэндвич-панели и условий ее эксплуатации. Минимальный размер опорной площади определяется в проектной документации и должен быть не менее 20 мм.

3. Осуществляют монтаж панелей согласно указаниям проекта. Используют захватывающие механизмы, предназначенные для вертикального монтажа панелей.

4. Проверяют  вертикальность панели, убеждаются в точности мест соединения. Используя ре­комендованные крепления, осуществляют крепление панелей.

5. Монтируют  следующую панель. Внутренние швы вертикального соединения делают гер­метичными.

6. Продолжая  монтаж панелей, регулярно проверяют состояние вертикальности панелей.

7. Устанавливают все необходимые защитные профили. Между собой профили соединены взаим­ным нахлёстом не менее 0,5 см. В случаях предусмотренных проектом, места соединений профилей с панелью уплотняют, используя герметик или уплотнительную ленту типа «Герлен».

Устройство кровли из сэндвич панелей

Конструкция относится к категории каркасных и в первом приближении порядок действий выглядит как сооружение несущего металлического, как правило, каркаса, обшивка сэндвич панелями и устройство других узлов – конька, водостока и тому подобное. Монтаж системы характеризуется определенными особенностями, вполне выполнимыми своими руками. На фото – конструкция из SIP-панелей.

Первое требование – уклон кровли из сэндвич панелей: при установке на скат одного полотна и отсутствии дополнительных элементов параметр допускается не менее 5 градусов. Если предусматривается соединение сэндвич панелей, то уклон должен составлять больше 7 градусов.

• Второе – не допускается коррозии на металлическом несущем каркасе или поражений на деревянной. При обнаружении таковых следует немедленно заменить поврежденные элементы.
• Все узлы и элементы – прогоны, стойки, стропила, балки должны быть строго сбалансированы по вертикали и горизонтали, и полностью соответствовать требованиям проекта. Перекосы недопустимы.
• Стропильная система должна быть гидроизолирована. При сооружении кровли из сэндвич панелей нужно помнить, что этот материал не способствует циркуляции воздуха и конденсирует влагу, а поэтому помещения должны очень хорошо вентилироваться.

• Подъем панелей осуществляется с помощью подъемников с вакуумными присосками или струбциной с резиновыми или войлочными прокладками. Поднимать необходимо по одной плите, так как материал легкий и имеет большую парусность. Нельзя допускать его накапливания. При подъеме необходимо учитывать уклон крыши.
• Не следует снимать с изделий упаковочный материал, перед креплением удаляется только часть в месте соединения. На кровле из сендвич панелей узлы монтируются после настила полотна, а поэтому остальная упаковка убирается только после монтажа всех соединительных элементов.

Кровля из сэндвич панелей: порядок действий

1. Первая панель укладывается таким образом, чтобы ее можно было закрепить к прогону или стропилу, ближайшему к коньку. Крепление своими руками осуществляется саморезами с уплотнительными шайбами. Саморез должен устанавливаться точно под 90 градусов, уклон недопустим. Количество крепежа зависит от длины полотна и требований проекта.
2. Следующие элементы размещаются с учетом уклона и соединяются пазо-гребневым методом, крепление осуществляется только к прогонам.
3. Перед стыковкой на места соединения следует наносить силиконовый герметик –нейтральный или щелочной. Рекомендуется размещать уплотнительный материал в стыке для улучшения герметизации. При использовании плит с минеральным наполнителем, эта процедура является обязательной.
4. При фиксации крайних панелей используется большее число саморезов.

После окончания настила осуществляется монтаж узлов – конька и водостоков. Строение конька заметно отличается от конструкции от обычного варианта.

1. На первом этапе монтажа узла устанавливается внутренняя планка, а все полученное пространство между кровельными полотнами заполняется монтажной пеной, как это показано на фото. Если наполнитель – минвата, то в стыках размещается этот же теплоизолятор. После высыхания пена удаляется.
2. Размещаются полиуретановые профилированные прокладки, а затем к гребням SIP-панелей фиксируется приконьковая планка.
3. Сверху вновь закрепляется полиуретановая прокладка на клейкой основе, а затем устанавливается финишная коньковая планка.
4. После окончания монтажа удаляется упаковочный материал.

На видео процесс сооружения кровли из сэндвич панелей своими руками представлен более подробно.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия
	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык
	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru
