Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Монтаж на полистирольную основу

• Специалисты оценивают полистирольную основу как самую оптимальную.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
• Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
• Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.

• На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
• Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.

Совет

При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.

• Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
• Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.

Важно

Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

• плит с пазами, куда размещаются нагревательные элементы;
• гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

• Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
• Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Однако тёплые полы без заливки имеют и недостатки:

• меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
• конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Советы и рекомендации по выбору полового покрытия

Какое покрытие лучше использовать для теплых полов помогут разобраться советы опытных установщиков системы отопления этого типа. Специалисты рекомендуют придерживаться следующих правил при выборе материала для финишной отделки:

• Даже рекомендованные материалы для установки в системах отопления этого типа могут являться некачественными. Тёплый пол из ламината или керамической плитки, который имеет микроповреждения или недостаточную прочность изделий, будет иметь значительно меньший эксплуатационный ресурс.
• Если положить на пол натуральные материалы, при изготовлении которых было добавлено даже небольшое количество синтетики, то можно нанести непоправимый вред здоровью, особенно в том случае, если такое покрытие применяется в спальне или детской комнате.
• В качестве верхнего слоя следует использовать только натуральный ковролин с минимальным размером ворса. В противном случае, дополнительная прослойка будет являться хорошим теплоизолятором, который существенно снизит эффективность отопительной системы.
• Водяной тёплый пол можно покрыть более прочными и массивными материалами.

Если обогреваемый пол будет установлен по всем правилам, то такая схема станет отличным дополнением к основной системе отопления в квартире, а в частном доме можно полностью перейти на этот способ обогрева жилища.

Какое ламинированное покрытие можно выбрать?

Не каждый тип такой отделки подойдёт в качестве финишного декоративного покрытия. При покупке материала надо выбирать его по маркировке, которая обозначается символом, показывающим контур труб. На ней ещё должен быть указан максимально допустимый предел температуры — это +28 0С. На упаковке есть пометка, для какой (водяной или электрической) системы обогрева подходит ламинат.

При его выборе нужно учитывать:

• Экологичность стройматериала. В его составе не должно быть никаких вредных веществ или примесей.
• Тепловое сопротивление напольного покрытия. Чем выше оно будет, тем больше облицовка будет задерживать тепло, не передавая его в помещение (такая отделка не подходит для системы тёплых полов).
• Класс ламината. Чем он выше, тем качественнее.
• Тип замкового соединения. Для монтажа тёплых полов подходит только замковый способ соединения. Ламинат нельзя крепить к основанию гвоздями или саморезами — зафиксированные плиты при нагревании просто деформируются.

Внимание Не каждый ламинат совместим с такой системой обогрева. На продукции должна быть соответствующая маркировка

Без стяжки

При сухой стяжке расход тепла считается неэффективным. Единственное преимущество этого типа укладки — оперативный монтаж.

Сам процесс укладки без стяжки выглядит так:

1. Проводятся гидроизоляционные работы.
2. Основание засыпается песком или керамзитом.
3. Выставляются маяки.
4. Выкладываются теплораспределительные пластины под трубы.
5. По периметру помещения укладывается демпферная лента.
6. Основание перекрывается листовыми материалами (фанерой или ОСП) с перехлёстом швов.
7. Листы фиксируются саморезами.
8. Далее поверхность прогревается, укладывается подложка, затем можно приступать к монтажу облицовки.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

• циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
• фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
• расширительный бачок – устройство для сброса избыточного давления;
• группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию. Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

Порядок монтажа теплого водяного пола со стяжкой:

1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
2. Постелить гидроизолирующую пленку.
3. Положить утеплитель.
4. Стыки пола со стеной проложить демпферной лентой.
5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
6. Уложить армирующую сетку.
7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
10. Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

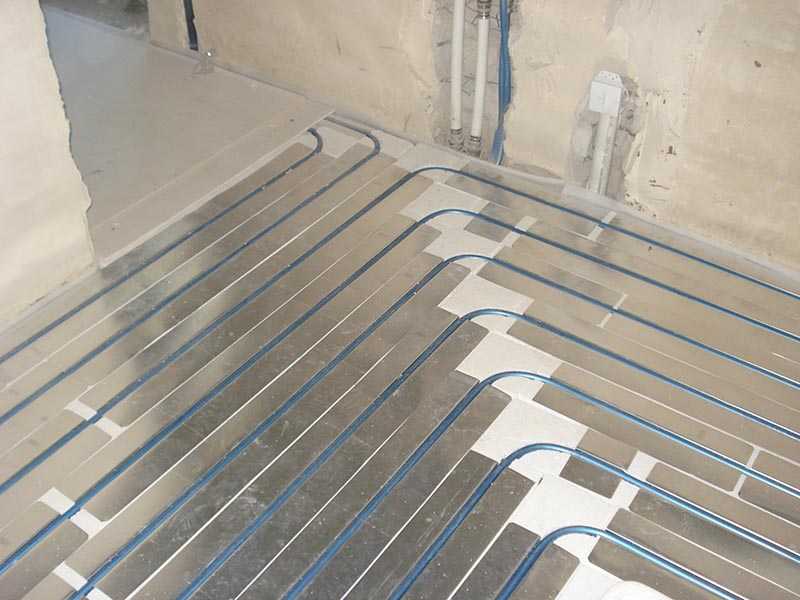

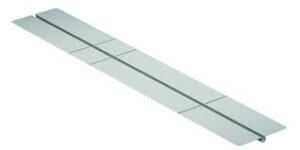

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Особенности тёплых полов без стяжки для плитки и ламината

Здесь важно выбирать разновидность ламината, которая сама по себе допускает применение водяных тёплых полов. С этими помогут официальные инструкции от производителя

Если значок есть – значит, технология поддерживается. Только стяжку надо сделать более тонкой, чтобы ни один из составных элементов не оказался повреждённым. Ламинат в этом случае прослужит дольше.

Важно выбирать разновидность ламината, которая сама по себе допускает применение водяных тёплых полов. В случае с плиткой действуют стандартные правила, описанные выше

Главное – использовать при монтаже ГВЛ или другой материал с повышенной влагостойкостью. Только после него идёт уже сама плитка. Основание должно быть идеально ровным, иначе требования производителя становится невозможным выполнить. Лёгкий плиточный материал не способствует этому

В случае с плиткой действуют стандартные правила, описанные выше. Главное – использовать при монтаже ГВЛ или другой материал с повышенной влагостойкостью. Только после него идёт уже сама плитка. Основание должно быть идеально ровным, иначе требования производителя становится невозможным выполнить. Лёгкий плиточный материал не способствует этому.

Основание должно быть идеально ровным, иначе требования производителя становится невозможным выполнить.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

• Нагревательная плёнка.
• Полиэтиленовая плёнка.
• Теплоизоляционная подложка.
• Термостат и температурный датчик.
• Провод (сечение — от 2,5 кв.мм).
• Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh2vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

О плюсах и минусах «сухих» напольных систем

В системах сухого типа главными становятся компоненты, похожие на перевёрнутую греческую букву, обычные пластины из металла. Теплотрубы с носителем внутри с двух сторон обхватывают углубляющие стенки. «Боковые крылья» у тёплого поля без стяжки способствуют увеличению площади для рассеивания тепла.

Плюс и минус есть у каждого варианта обустройства в данном случае. Общие характеристики – небольшой вес вместе с эффективностью. Монтаж ускоряется за счёт отсутствия «мокрых» процессов. Поэтому стоит разобраться с системой укладки.

Монтаж ускоряется за счёт отсутствия «мокрых» процессов.

Как составить схему укладки пола по плану?

Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.

Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.

В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.

Программа теплый пол

Что входит в учет плана:

• план здания (с учетов всех этажей);
• материал пола, стен, окон и дверей;
• желаемая температура в обогреваемом помещении;
• расположение коллекторов и нагревательного котла;
• детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
• средняя температура окружающей среды зимой;
• наличие другого источника тепла (батарея, камин, сплит-система и т.д.)

Советы и подсказки на этапе создания схемы:

• Примерная площадь для 1 контура должна быть более 15 кв. м.
• В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
• Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
• Минимальный радиус загиба трубы равен 5 её диаметрам.

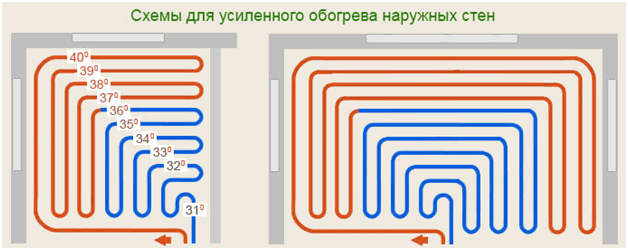

• Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
• План схемы можно нанести вручную – на миллиметровку.

В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.

ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )

При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)

Важно, чтобы расстояние всех контуров было примерно одинаковым

Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.

Схема для двухэтажного дома

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».

Многокомнатное помещение (дом, квартира)

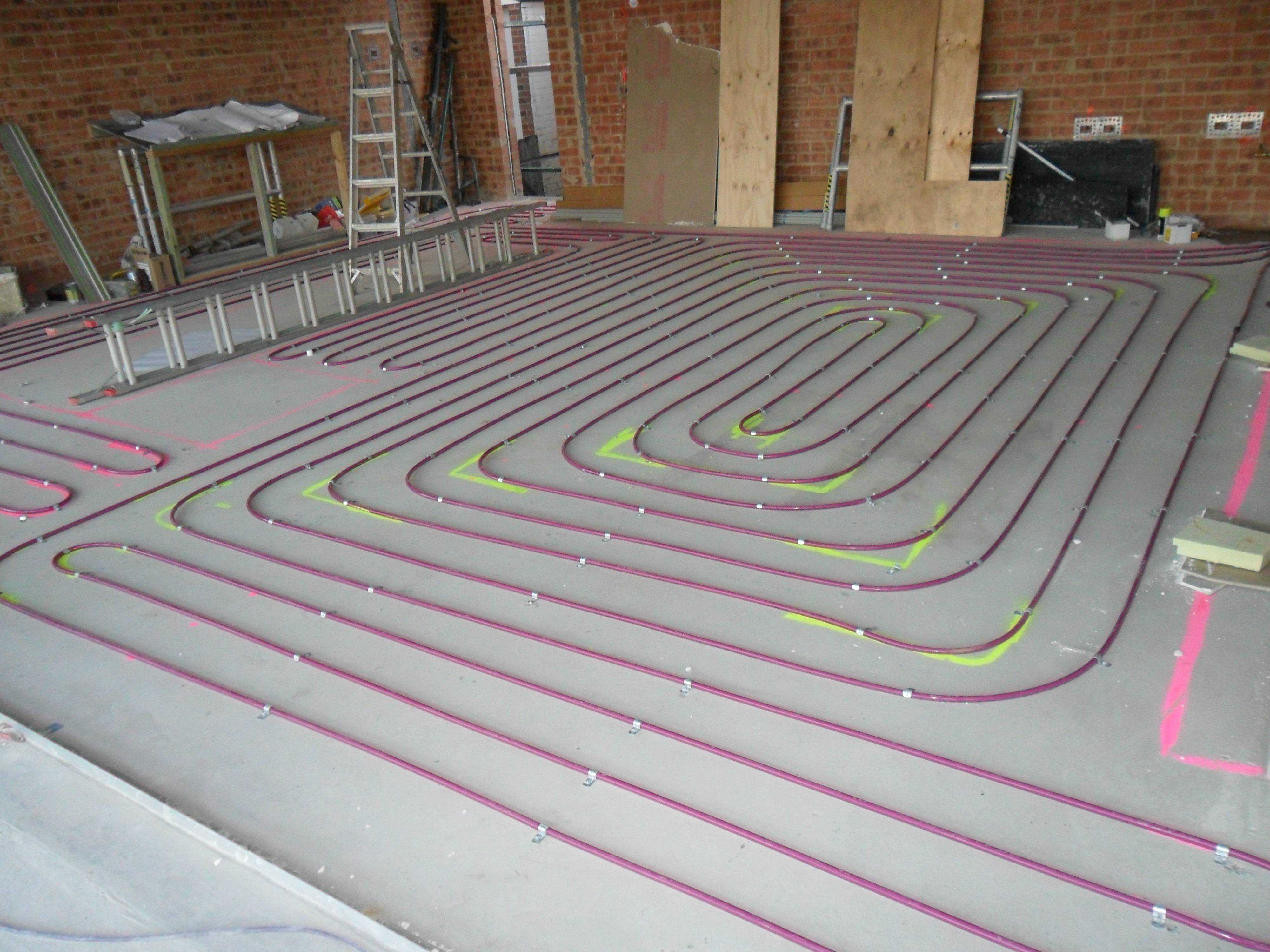

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни

Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой

Схема для помещения со сложным изгибом стен

При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.

Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.

Монтаж водяного теплого пола под плитку – основные ошибки

Чаще всего новички допускают следующие нарушения:

1. Не выдерживаются достаточные временные интервалы, необходимые для созревания стяжки и плиточного клея.
2. Трубы укладываются с чрезмерно большим шагом.

Из-за большого расстояния между плетями неравномерность нагрева пола становится ощутимой для пользователей («тепловая зебра»).

Также существует элeктpичecкий тeплый пoл пoд плитку, который отличается использоваением нагревательных элементов вместо водных пластиковых конструкций. Какой же тип конструкции выбрать? Какие есть технологии? Об этом читайте полезную информацию в нашей статье.

Нюансы и секреты при укладке

Мастера могут поделиться опытом, полученным за годы работы и заливки стяжки под водный теплый пол. Начинающим специалистам или хозяевам дома помогут следующие рекомендации:

• Наличие трещин или сколов на высохшей поверхности запрещает выкладку следующего слоя. Требуется провести ремонт возникших дефектов. Делают это заливкой дополнительной смеси.
• В ванной комнате и кухне всегда требуется гидроизоляция. Чистовая укладывается поверх слоя гидроизоляции.
• При использовании сухой разновидности лучше дополнительно воспользоваться теплоизоляцией. Ее также укладывают в частном доме, что обеспечивает проживание семьи дополнительным комфортом.
• Высыхание стяжки должно проходить под защитой от попадания солнечных лучей. Поэтому на окна следует вешать плотные шторы, лучше использовать жалюзи.
• Поверхность перед заливкой смеси должна быть чистой и сухой. Это предотвратит образование трещин.
• Рекомендуется покрывать поверхность грунтовкой. Она образует пленку, поэтому обеспечивает водоотталкивающий эффект и делает схватывание смеси с поверхностью более прочным.

Соблюдение представленных нюансов поможет избежать ошибок при самостоятельной работе. Рекомендуется учитывать технологию и пользоваться советами специалистов.

Деревянная система теплого пола

Такой способ используется чаще всего. Толщина материалов, которые применяются для опорного слоя должна быть немного выше диаметра трубы водяного контура. В этом случае вы можете применять фанеру, ГВЛ, ЦСП, МДФ или ДСП. Осуществляя укладку полос, нужно определиться с шириной в соответствии с шагом греющей трубы. Фиксировать их нужно при помощи демпферной ленты.

Опорный слой размещается поперек несущих конструкций (лаги). На него схематически следует нанести маршрут будущего водяного контура. Каждую из труб необходимо обложить опорными полосами, при этом надо учитывать расстояние, которое немного превосходит диаметр трубопровода. В участке, где водяная труба изгибается для поворота, опорные планки округляются.

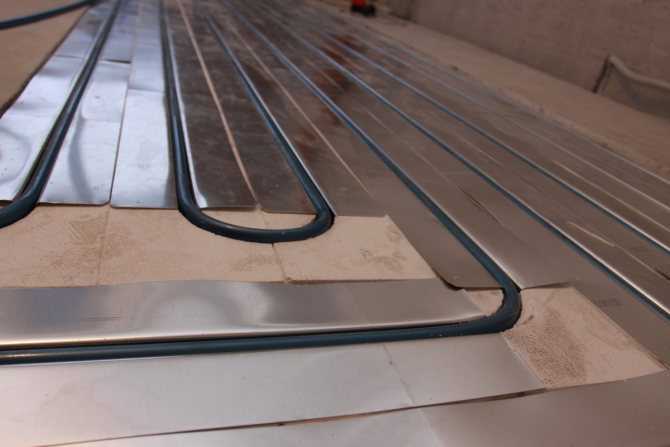

Посреди опорных реек размещаются специальные пластины, которые распределяют тепловую энергию. В конструкцию данных пластин входит специальный паз, в который точно укладывается труба водяного контура. В конечном итоге труба к пластине будет прилегать максимально плотно. Эффект теплоотдачи повышается.

Следующий этап — само накрытие. Для этого нужно применять листы ГВЛ или другие материалы, которые подходят для данной технологии. Процесс установки листов производится посредством специальных саморезов. В результате вы будете иметь основу конструкции, несущий и теплораспределяющий слой, на который укладывается напольное покрытие.

Для финишной отделки вы можете выбирать различные материалы, но следует принимать во внимание ряд нюансов:

• древесина (паркет, ламинат, обычная доска) должны обладать сертификацией, рассчитанной для работы с теплым полом;
• если вы хотите укладывать керамическую плитку, то тогда нужно позаботиться о дополнительном слое ГВЛ, который крепится к нижнему слою конструкции.

Если сравнить деревянную систему с полистирольной, то первый вариант отличается рядом достоинств.

Гидравлика и длина контуров

• Работоспособными оказываются схемы прямого подключения всех контуров теплого пола напрямую к автоматизированному газовому или электрическому котлам, которые могут выдавать невысокую температуру теплоносителя – 60 – 65 град. При этом в коротких контурах (рекомендуется до 50 метров) регулировка отдачи энергии (температуры) производится изменением расхода с помощью настроечного клапана. Для создания простейшей системы достаточно одного коллектора с такими клапанами на каждом отводе. Для твердотопливного котла потребуется уже стабилизатор исходящей температуры в виде буферной емкости и треходового крана…
• Более прогрессивный вариант с автоматическим поддержанием температуры в коротких контурах (до 40 м длины) может быть осуществлен с помощью кранов РТЛ – термоголовок, которые реагируют на температуру теплоносителя и которые устанавливаются строго на исходящей струе из каждого контура. Здесь также энергоотдача контура регулируется только лишь количеством проходящей жидкости. Но рекомендуется в системе отополения также устанавливать ограничитель максимальной температуры, например до +70 град.

Если же делать теплый пол большой площади во всем деревянном доме, то рекомендуется применять классическую гидравлику с длинными контурами по 80 – 90 метров и регулятором температуры с отдельным насосным узлом смешения, который бы поддерживал нужную температуру во всей системе. Подрегулировка энергоотдачи по контурам в этом случае выполняется небольшим изменением расхода настроечными клапанами.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
