Навес пристроенный к дому: виды, чертежи, советы

Виды навесов над крыльцом частного дома и дачи

Деревянный козырек — для тех, кто любит эко-стиль и уважает природу. Деревянный каркас имеет свои недостатки и достоинства. Дерево подвержено больше металла повреждениям.

Если его не обрабатывать должным образом, то прослужит всего несколько лет. Металлический козырек над крыльцом частного дома выглядит гораздо изящнее, особенно, если каркас кованый.

Красивая кованная арочная форма навеса всегда привлечет внимание случайных прохожих и дорогих гостей

Металлический каркас выполняется путем сварки труб нужного размера или диаметра. Каркас можно собрать и с помощью крепежа.

Навес над дверью из металлических труб и листов поликарбоната

Шаг #2 — делаем кровлю

В конструкции кровли предусмотрены 2 опорные доски, на которых будут удерживаться стропила и вся кровельная конструкция. Одна из досок крепится на стене, другая – на столбах-стойках. Поверх опорных досок, в поперечном направлении, укладываются стропила.

Доски взяты с сечением 150х50 мм, длиной 6 м. Так как навес изначально планировался, как добротная, но недорогая конструкция, я купил не строганные доски. Острогал и отшлифовал их самостоятельно, что заняло некоторое время. Зато был уверен в результате, отгладил поверхность по высшему классу.

Стропила будут заложены в пазы опорных досок. Еще одна головная боль – нужно вырезать пазы, причем под углом наклона стропил. Чтобы определить угол и места врезки, пришлось выполнить пробную установку досок. К стене такую доску я прикрутил глухарями 140х8 мм, к металлическим стойкам – отрезками шпильки 8 мм с использованием шайб и гаек.

Крепление опорных досок на стойки и стену

Теперь, когда опорные доски на своих местах, в ход пошла малка, с помощью которой я определил угол наклона стропил. После чего доски были сняты и в них, с учетом известного угла, выпилены пазы под стропила.

Стропила также изготовлены из досок 150х50 мм, 2 м длиной. Всего стропил получилось 7 штук. Их шаг установки на опорных досках – 1 м.

После подгонок стропил к пазам, все детали были прокрашены лессирующим составом Holz Lazur JOBI цвета «тик».

Далее все было смонтировано. Опорные доски – как и во время предварительного закрепления, то есть с помощью глухарей и шпилек. Стропила укладывались сверху, в пазы досок и забивались гвоздями. На каждый паз уходило по 2 гвоздя, забитых через стропилину наклонно, навстречу друг другу.

Установка стропил в пазы опорных досок

На обрешетку под Ондуру пошли доски 100х25 мм, длиной 6м – 7 штук. Их я прикрутил поперек стропил саморезами.

Формирование обрешетки под листы гибкой кровли

Листы Ондуры уложены на обрешетку и прибиты ершенными гвоздями с колпачками из пластика под цвет настила. По сути, крыша уже готова, теперь можно не переживать насчет дождя и обустраивать место под навесом. Например, занести туда садовый столик и стулья.

Навес, покрытый листами еврошифера Ондура

Торцы стропил остались открытыми, что не очень хорошо в плане декоративности. Да и водосточку крепить оказалось некуда. Поэтому для завершенности крыши я прикрутил к торцам стропил лобовую доску – вагонку, длиной 6 м.

Лобовая доска перекрывает торцы стропил и создает опору для водосточного желоба

Следующий этап – крепление водостока. На лобовой доске смонтированы два водостока по 3 м. Сток с крыши идет в поливочную трубу, через которую будет осуществляться полив винограда.

Конструкции с арочными и профилированными крышами

В отличие от конструкций с плоской кровлей модели пристроенного навеса с аркой строить значительно сложнее по двум причинам:

Во–первых , потребуется сделать хотя бы приблизительный расчет устойчивости арочной крыши, иначе конструкция либо выйдет слишком тяжелой чтобы монтировать ее по пристроенной схеме, либо неустойчивой и тогда появляется риск обрушения;
Во-вторых , для изготовления криволинейной основы под обрешетку придется поискать профессиональный гибочный станок, так как на самодельном аппарате сложно изготовить 10-15 дуг одинаковой кривизны.

Но чего не отнять, так это того, что при всех сложностях, пристроенный навес с купольной или арочной крышей выглядит намного эффектнее и зрелищнее. На волне набирающей популярность моде на ассиметричные формы можно собрать пристроенный вариант защитного купола с опорой сразу на две стены.

Арки для крыши гнутся по обычной схеме, а для придания эффекта асимметрии используются накладки из пластика с переменным сечением профиля.

Простейший вариант пристроенного навеса можно изготовить из двухдюймовой стальной трубы за один день. Каркас сваривается из дуг и устанавливается на вертикальные стойки из квадрата 70х70мм. Правда, для обеспечения устойчивости пристроенной конструкции ажурные опоры пришлось заделать в кирпичную кладку, облицованную под стать стенам дома. В качестве кровельного покрытия применяется тростник или любое схожее растение. В результате крыша отлично пропускает воздух даже при 90% затенении.

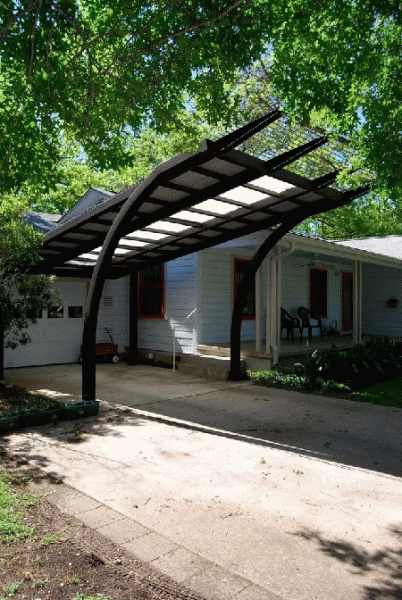

Для того чтобы подчеркнуть изящный криволинейный профиль навеса, пристроенную крышу не обязательно гнуть до состояния церковного купола. Достаточно сделать лишь небольшой плавный переход большого радиуса, чтобы избавиться от надоевшей плоской крыши.

Серьезным преимуществом криволинейных крыш перед плоскими является повышенная жесткость изогнутого дугой трубчатого профиля. Если для пристроенной плоской крыши приходится ставить опоры уже через пару метров от стены дома, то для конструкций с гнутыми арками стойки можно разместить на 3 и даже 4 м от стены.

Кроме того, пристроенный каркас с арочной или криволинейной крышей гораздо лучше переносит непогоду, особенно сильный снегопад или порывистый ветер.

Криволинейными могут быть не только стропила крыш, опоры и подкосы также можно изготавливать изогнутой линией

В результате заурядная плоская кровля из профнастила, пристроенная к дому на кривых опорах обращает на себя внимание новым дизайном

В данной конструкции есть еще одна хитрость. Автор сделал кровельное покрытие со вставкой из молочного поликарбоната. В результате удалось избавиться недостатка всех навесов – монотонности освещения. Под одной кровлей появились хорошо освещенные участки и зоны с полным затенением. Подобное решение придется кстати, если приходится выполнять какую либо тонкую работу, например, ремонт или сборку деталей.

Крыша для навеса

На сегодняшний день рынок кровельных материалов имеет большой ассортимент всевозможных предложений, поэтому любая ваша фантазия в плане обустройства кровли будущего навеса сможет быть реализована.

При этом есть множество строительных материалов, к которым некоторые строители относятся с опасением и берут их для возведения крыш навесов очень редко. В большинстве случаев они не правы, давайте рассмотрим почему.

Стекло и поликарбонат: светопрозрачные конструкции

Множество современных гостиничных и офисных зданий имеют на лицевой части большие навесы со стекла. С помощью них создаётся ощущение безопасности и уюта, при этом выдерживается необходимый стиль.

Для крыши необходимо брать стекло повышенной прочности, которое при разбивании не рассыпаться на мелкие куски. В основном для этого используют ламинированное стекло или триплекс. Такое стекло почти нельзя разбить, так как оно состоит из нескольких листов, склеенных невидимым клеем.

Навес с деревянной крышей перед входом в дом

Не менее любопытное констуктивное решение — навес из дерева. Давайте посмотрим на процесс постройки навеса над крыльцом:

Первым делом выполняем заливку прочного основания.
Затем необходимо брус для каркаса покрыть антисептиком защищающим от воды, грибков и жучков.
После этого необходимо смонтировать пол и закончить его ступенями.
Далее дело за возведением навеса, для которого на предварительно сваренный каркас нужно будет нашить деревянные доски из лиственных пород дерева.
Сам навес, боковые части и лестницу покрываются защитной глазурью, которая подчёркивает саму структуру дерева. Вся конструкция должна иметь надёжную защиту от влияния погодных условий.

Разновидности и их описание

Навес из деревянных материалов является обобщенным описанием решения, которое никак не уточняет, как именно выглядит подобная конструкция и для каких конкретно задач она была создана. Поделить на виды примыкающие и размещенные по-отдельности навесы из деревянных элементов можно по большому числу параметров, а мы рассмотрим пару самых простых и популярных.

По способу применения

Навесные будут очень отличаться, причем многое зависит от того, для каких практических целей он нужен. Рассмотрим много видов и классов навесов, все зависит от их способа применения, но мы остановимся на 3 самых популярных.

Козырек – данный конструкционный вариант является самым малым и простым в плане строительного процесса, в большом количестве случаев он будет предполагать накрытие какого-то квадратного места перед дверью в строении, и, возможно, рядом стоящей лестницы. Такая дань уважения старинной архитектуре, когда окна оснащены стеклами в постройках, как правило, не открывались, и потому домовые жители могли дышать чистым воздухом во время дождя, лишь выходя на улицу и при этом не намокая. На данный момент во многих дизайнерских проектах требуется козырек, но его игнорируют, хотя большинство курильщиков, скорее всего, до сих пор были бы рады такому дополнению.
Навес в виде террасы – куда более интересный вариант первого навеса, и по факту он представляет собой небольшую комнатку, в которой нет 2-3 стен. Подобное решение архитектурного типа крайне популярно при жаркой погоде, так как комбинирует возможность скрывать от солнечных лучей и осадков, а еще дает максимальный доступ чистого уличного воздуха. Учтите, что терраса никогда не может быть маленькой, и потому ее выстраивают с надежными балками для опоры.
Отдельное хозяйственное строение, стоящее не рядом с домом – пристроить деревянный навес к дому неплохая идея, но теоретически вид простого навеса из древесины может иметь вид хозяйственной строения на дачной земле (от летней кухни до чего-то наподобие открытого гаража для стоянки авто). Тут же может храниться разный инвентарь, который не представляет интерес для злоумышленников.

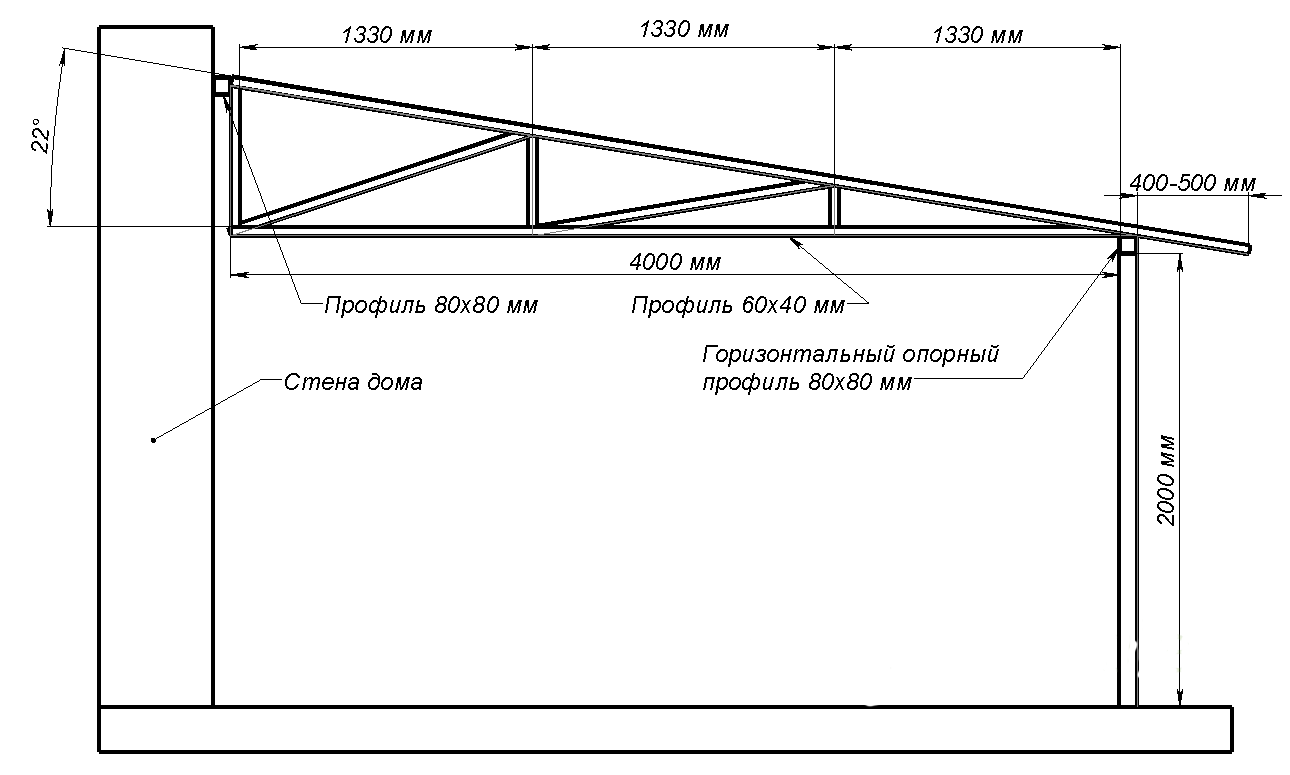

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

Лопата.
Сварочный аппарат.
Нож, ножовка по металлу (болгарка).
Измерительные принадлежности (метр, отвес, рулетка).
Шуруповерт.
Набор ключей.
Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново. Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

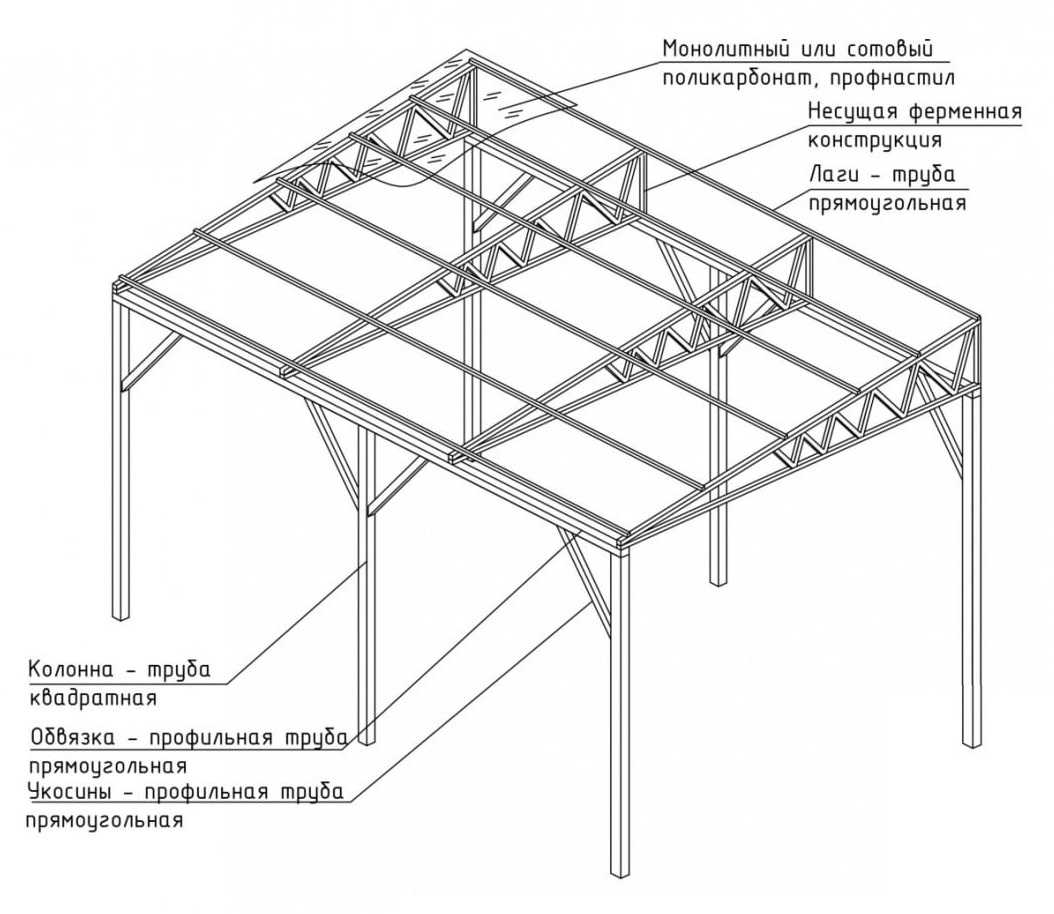

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

Нарезать заготовки в размер соответственно чертежа.
Соединить сваркой в каркас боковые фермы.
Приварить фронтальные профили навеса.
Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых труб.

Если нет крана, то можно изготовить конструкцию и наверху:

На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
Соединить перемычки с несущими балками навеса сваркой или саморезами.
Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше. Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража

Площадка

Строительство начинают с подготовки участка, на этом этапе выполняют следующие действия:

расчищают территорию, удаляя растительность и мусор. Если навес предназначен для защиты места отдыха или мангала, мелкую траву оставляют;
особо выдающиеся бугры и впадины, соответственно, срезают или засыпают;
если площадку под навесом предполагается забетонировать, засыпать щебнем или обложить тротуарной плиткой, срезают верхний слой почвы на глубину в 10 – 15 см. Он содержит семена растений, они пробивались бы сквозь покрытие;
выполняют разметку, отмечая местоположение опор. Число опор и шаг между ними определяются расчетом на этапе проектирования. В результате нанесения разметки, на грунте должны появиться очертания прямоугольника. Чтобы убедиться, что фигура вычерчена без перекосов (ввиду больших габаритов это вполне вероятно), замеряют длины диагоналей: у прямоугольника они равны;
в местах установки опор делают выемки глубиной, превышающей отметку промерзания грунта на 10 – 15 см. При меньшем заглублении промерзший грунт зимой выдавит стойки (сила морозного пучения).

Выемки меньшей глубины допускается выполнять только в каменистых и песчаных грунтах, обладающих дренирующими свойствами.

Видео описание

В следующем видео наглядно про обустройство навеса из металлопрофиля и поликарбоната к дому:

Листы нарезают перед монтажом ножом, ножовкой или резаком (для листов до 4 мм), более широкие марки разрезаются электроинструментом. Торцы закрываются перфолентой, алюминиевой пленкой и торцевым профилем, не использовать скотч. Каркас под этот материал может быть облегченным, в виде полуарки, но предварительно надо уточнить допустимый уровень изгиба листов. Толщина листа влияет на обрешетку конструкции – чем она больше, тем шире обрешетка. Не забудьте, что сверху защитная пленка снимается в конце работы, а снизу – в начале.

Дерево

Как построить навес к дому из дерева своими руками? По сути, вся процедура мало чем отличается от других материалов. Только в данном случае используются другие крепежи. Дерево имеет ряд важных характеристик – материал очень простой в использовании и обработке. Конструкция служит очень долго при правильном уходе, экологически чистый, доступный и недорогой материал.

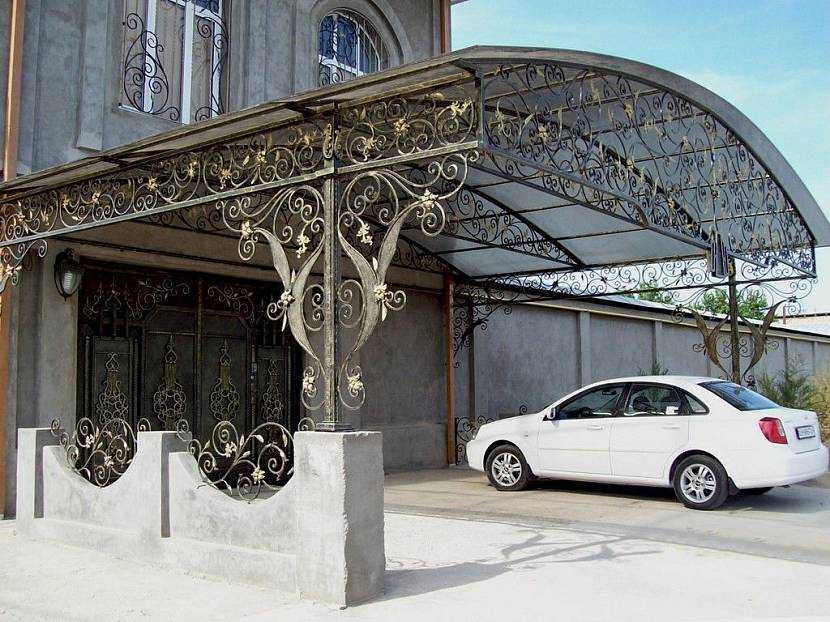

Навес для машины с коваными элементамиИсточник static-eu.insales.ru

После монтажа кровли надо подумать о создании сливных желобов. На последнем этапе обустраивается площадка. Проще всего засыпать участок гравием, но это не совсем удобный вариант. Необходимо снять верхний слой грунта, установить бордюр и потом засыпать щебень. Также можно уложить плитку или брусчатку, залить площадку бетоном или использовать древесину.

Этапы строительства

Чтобы сделать навес своими руками из дерева, в первую очередь нужно выбрать тип конструкции. К примеру, если планируется использовать сооружение для защиты дачного дома от дождя, то лучше строить пристенный односкатный навес из дерева.

Строительство деревянного навеса проходит в несколько этапов:

Выбор типа конструкции и места установки.
Составление проекта.
Подготовка строительных материалов и инструментов.
Установка опор конструкции.
Строительство каркаса.
Сооружение крыши.
Отделочные и декоративные работы.

Существует множество типов конструкции деревянных навесов. Наиболее простым в монтаже является строение из четырех опорных столбов и односкатной крыши.

Выбор типа конструкции и места установки

Делают деревянный навес с учетом типа конструкции, природных и климатических условий, обязательно учитывают, выдержит ли сооружение ветровую нагрузку или снегопад.

Если конструкция будет пристроена к дачному дому, необходимо проанализировать состояние фундамента и фасадной стены здания.

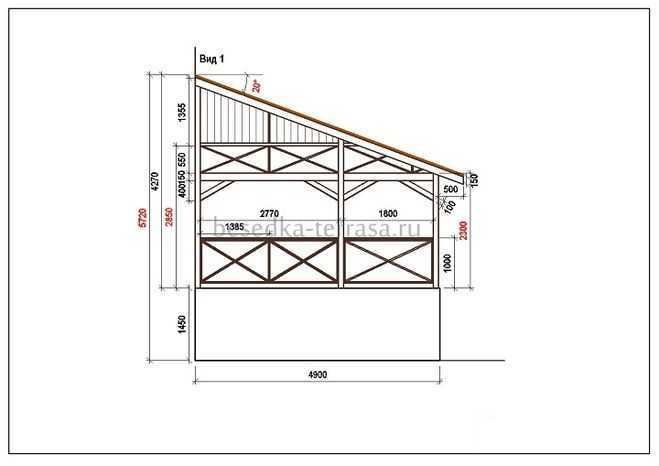

Следующим шагом в строительстве деревянного навеса является составление проекта. Мастера советуют схематично зарисовать на бумаге будущую постройку и отметить размеры элементов конструкции — так будет легче рассчитать количество необходимого материала.

Проект строения может быть схематичным, достаточно зарисовать основные элементы конструкции и отметить размеры

Подготовка инструментов и материалов

Навесы для дачи своими руками из дерева чаще всего делают из брусьев, бревен или досок.

Для устройства крыши могут понадобиться различные кровельные материалы: шифер, обрезная доска, металлочерепица, листовая оцинкованная сталь, профилированный лист, поликарбонат, армированная ткань ПВХ и т. п. Все зависит от типа конструкции и проекта сооружения.

При строительстве навеса из дерева важно подготовить брусья или бревна для стропил, опорных столбов, горизонтальных балок и перекладин. Список необходимых инструментов:. Список необходимых инструментов:

Список необходимых инструментов:

рулетка и строительный уровень;
электрический лобзик;
ручной бур или лопата;
топор;
рубанок;
шуруповерт, саморезы;
дрель и набор сверл;
молоток;
болгарка, ножовка;
крепежные элементы (уголки, гвозди, шурупы и др.).

Построить деревянный навес своими руками сможет даже начинающий строитель, специального оборудования для возведения постройки из дерева не требуется

Установка опор и строительство каркаса

Как сделать навес из дерева своими руками? Последовательность строительных работ:

Согласно проекту делают разметку территории, отмечают углы конструкции.
Снимают верхний слой грунта, очищают землю от мусора и сорняков.
Делают лунки глубиной 50-60 см и диаметром 35-60 см.

Делать отверстия под опоры можно при помощи бура

Деревянные опоры для навеса опускают в ямы и выравнивают. Лунки засыпают щебнем и заливают бетонным раствором.

Количество опор зависит от размера конструкции

После полного застывания цемента приступают к сборке каркаса. К стойкам крепят горизонтальные перекладины, делают верхнюю обвязку поперечными балками.

Если навес будет больших размеров, то для возведения крыши понадобится лестница и «дополнительные руки» в помощь

Сооружение крыши

Построить деревянный односкатный навес проще всего. Этапы строительства:

1. К верхним частям опор крепят балки, на них устанавливают стропила через каждый метр.

2. Стропила соединяют при помощи стальных уголков и саморезов.

Деревянные элементы конструкции крепят подходящими по размеру саморезами

3. Рейки обрешетки крепят к стропилам перпендикулярно на расстоянии 50-100 см друг от друга.

4. Первая и последняя линии обрешетки должны попадать под скат крыши

Крыша навеса должна быть прочной и устойчивой

5. Далее укладывают кровельный материал.

Обрезная доска — распространенный материал для настила деревянных навесов

Отделочные работы

Навес или беседка из дерева должна быть защищена от атмосферных осадков, влаги и плесени, поэтому все элементы строения обрабатывают специальными водоотталкивающими и антисептическими составами. Чаще всего древесину покрывают тонирующей или бесцветной пропиткой, краской, лаком или морилкой.

Крышу навеса-гаража часто делают из шифера

Пол деревянного навеса можно соорудить из досок или плитки. Некоторые делают бетонную стяжку, другие — отсыпку из щебня или песчаника. Процесс декорирования навеса не имеет строгих правил, дачное сооружение можно украсить массивной мебелью, цветами, текстилем, статуэтками, фонарями и т.п. Более функциональным навес из дерева станет, если подвести к нему электричество, соорудить внутри мангал или печь.

Особенности возведения основы под пристройку к дому: разновидности фундамента

Любой пристройке, для чего бы она не предназначалась, потребуется фундамент. От того, какой будет выбран фундамент для пристройки к дому, зависит надежность и долговечность всего сооружения.

При планировании пристройки можно выбрать одну из четырех подходящих для этого строения вариантов основ: ленточную, столбчатую, свайную или плитную.

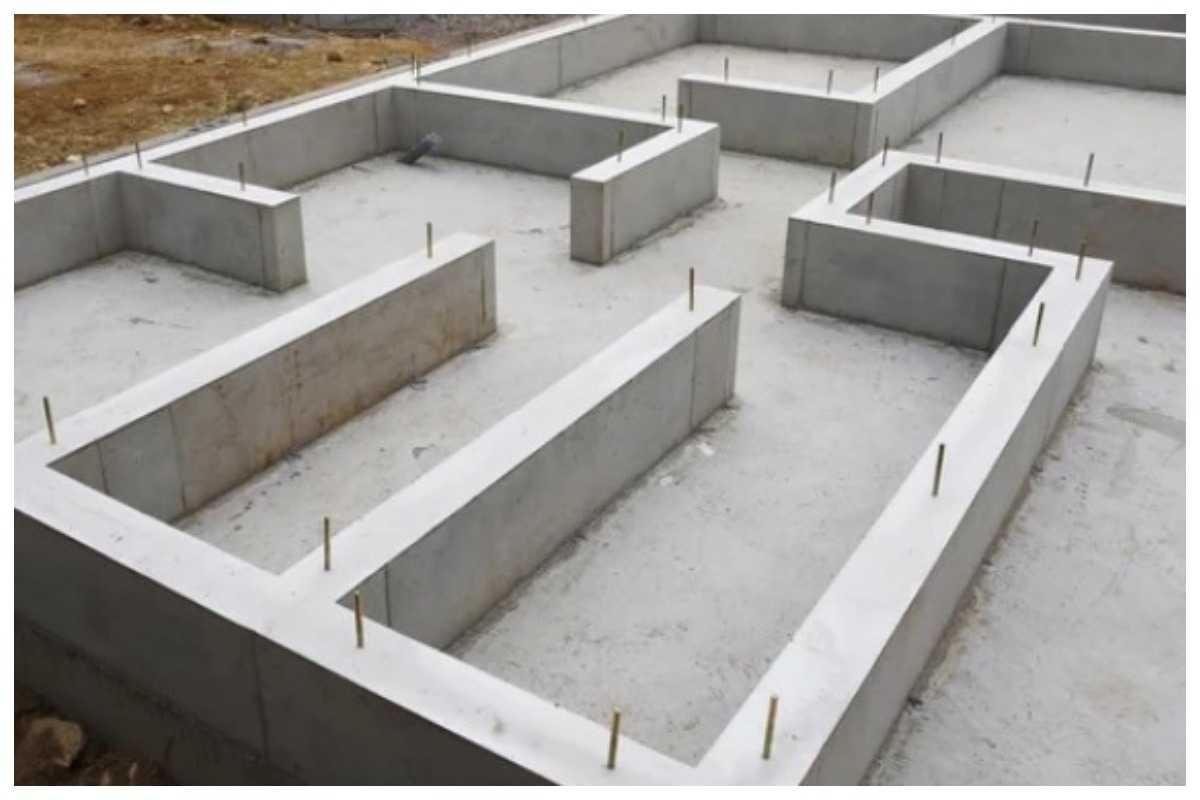

Ленточный фундамент

Подходит практически для любого грунта, поэтому считается универсальным. Внешне это железобетонная лента, залитая согласно проекту.

Ленточный фундамент в зависимости от способа возведения может быть:

монолитным — при заливке бетонной смеси в подготовленную опалубку;
сборным — собранный из готовых фундаментных блоков.

Такое основание подойдет как для кирпичной пристройки, так и для газоблочной. Оно предоставляет возможность иметь подвальное помещение под домом. Но кроме преимуществ, есть у него и существенные недостатки: дороговизна и необходимость выполнения трудоемких земляных работ.

Столбчатый фундамент

Для небольших по весу каркасных конструкций можно установить столбчатую основу. Ее преимущества — невысокая стоимость строительных материалов и надежность. Это наиболее распространенный вариант, если подбирается фундамент для пристроя к деревянному дому под баню или веранду.

Основой такого вида фундамента являются столбы, установленные на расстоянии от полутора до трех метров друг от друга.

Если планируется строительство подвала, то такая основа не подойдет. Этот фундамент можно сооружать только на неподвижном грунте.

Свайный фундамент

Если на участке слабый грунт или он расположен в заболоченной местности, а конструкция запланирована массивная, делают свайное основание. Это стальные, железобетонные либо деревянные опоры, связанные обвязочной балкой. Сваи погружаются глубоко в землю методом вкручивания либо забивания с использованием спецтехники.

Плитный фундамент

Этот вариант считается самым лучшим для любых построек, но и самым дорогим. Для создания сплошной монолитной площадки под всю постройку потребуется большое количество бетонного раствора и дорогостоящей арматуры.

В заключение

Навес, сделанный своими руками, позволит в полной мере оценить все его преимущества. Он легко заменит капитальный гараж, оберегая автомобиль от ранней ржавчины и выгорания обшивки салона. Защитит пространство и любые предметы от атмосферных осадков и ветра, поддержит чистоту. Станет полноценным местом для отдыха на дачном участке, что экономичнее, чем производство беседки.

Если у Вас небольшой опыт строительства, монтаж навеса своими руками может показаться сложным. Но это не должно останавливать начинающего мастера. Изучайте больше материала, смотрите видео на YouTube. Чтобы хорошо сделать на практике, для начала осваивается много теории. А затем уже подготовка материала и инструмента, который поможет реализовать Вашу идею.
