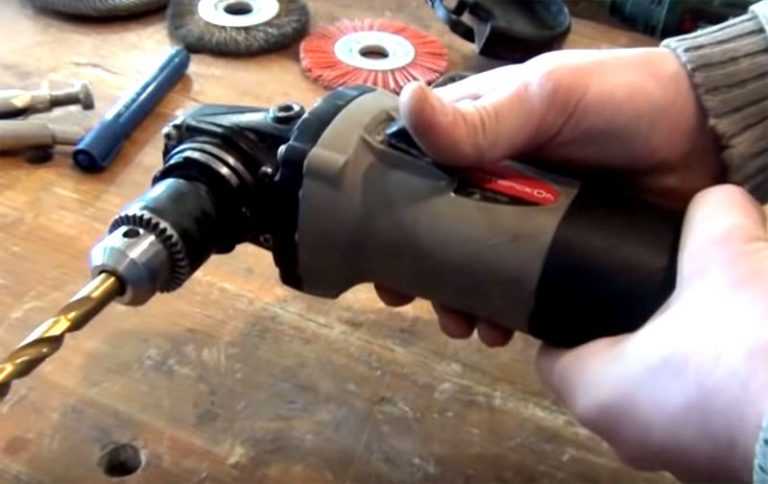

Патрон на болгарку без токаря своими руками

Особенности использования

Прогресс не стоит на месте, и насадка на дрель для полировки сегодня представлена в различных исполнениях. Постоянно появляются новые составы для производства, отличающиеся более низкой стоимостью, но при этом их надежность и качество остаются на высоком уровне. Приспособления реализуются в любых магазинах, в которых представлены автомобильные товары. Стоит проявить внимательность при выборе, так как можно легко ошибиться, и в итоге покупка окажется неподходящей.

Кузовные элементы новых машин производятся по последним технологиям. На металлическую поверхность наносятся антикоррозийные составы и краски, отличающиеся стойкостью к износу. Их гарантийный период эксплуатации составляет около 15 лет. Но лакокрасочное покрытие лучше сохраняет свои характеристики при соответствующем уходе. Насадка для полировки авто позволяет восстановить изначальный блеск, убрать недостатки, имеющиеся на поверхности, при этом они вместе со специализированными составами обойдутся намного дешевле обращения в мастерскую.

Как правильно расточить?

Чтобы правильно расточить патрон необходимо соблюдать последовательность действий. Профессиональная расточка производится в несколько этапов, каждый из которых должен быть выполнен качественно и по всем техническим требованиям.

Демонтаж

В первую очередь необходимо провести демонтаж патрона. В противном случае не получится избавиться от биения заготовки и совместить точно все необходимые оси. Если патрон не будет зажат, а будет находиться в свободном состоянии на станке – дефекты сохранятся. После демонтажа необходимо снять кулачки и почистить их. Затем нужно проверить биение.

Обработка наждачной бумагой

При наличии небольшой степени износа и задира достаточно обработать деталь сначала крупнозернистой, а затем мелкозернистой наждачной бумагой. Чтобы не искажать профиль кулачка при зачистке необходимо, чтобы наждачная бумага охватывала примерно половину профиля кулачка и при этом имела небольшое натяжение. Если износ кулачка значительный – необходима полноценная расточка.

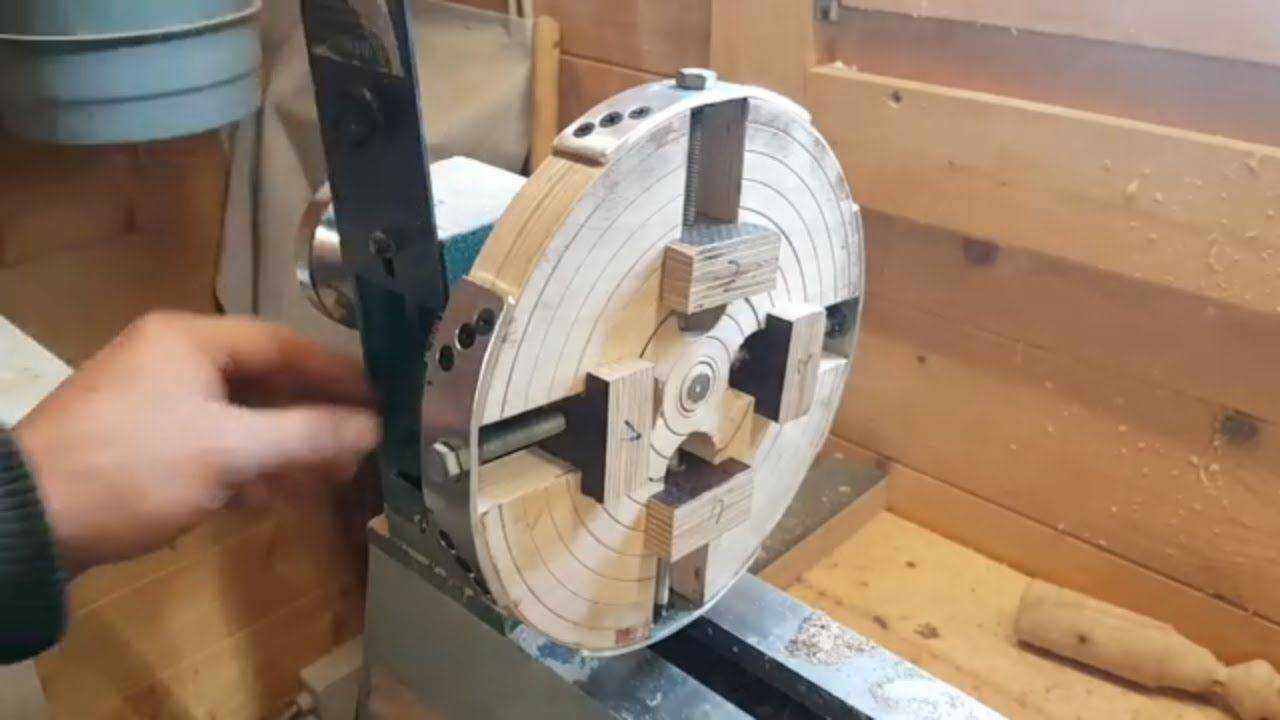

Как проточить?

Для проточки кулачков следует соблюдать определенный порядок:

Установить их, сопоставив с отверстием токарного патрона.
Осуществить зажим кольца так, чтобы оно могло двигаться свободно.
Понадобятся два резца: один для расточки канавок, а второй – для разработки плоскостей.
Начиная с низких оборотов следует найти оптимальный режим вращения.
Резец для разборки плоскостей необходимо установить так, чтобы по всей плоскости кулаков происходило соприкосновение.

https://youtube.com/watch?v=WRznOOpCaNg

Так осуществляется конусная расточка и заготовка сможет крепиться надежно и безопасно.

Шлифовка

Это финишный этап растачивания, который проводится только в случае, если есть реальная необходимость. На этом же этапе проводится проверка металлическим валом. Вал закрепляется в патрон токарного станка и с его помощью определить, есть ли биение. При наличии биения требуется дополнительная шлифовка.

Мощность, обороты и диаметр оснастки

Учитывая значительную разницу в параметрах между разными моделями угловых шлифовальных машин, возникает вопрос, какую лучше купить болгарку для дома или работы? Следует определиться: для выполнения, каких операций она необходима, и каковы объемы предполагаемых работ.

Скорость вращения

Одним из основных параметров УШМ является линейная скорость вращения круга, которая зависит от диаметра круга. Оптимальное значение для данного показателя – 80 м/с, значительное отклонение частоты оборотов в сторону увеличения приведет к разрушению круга. Меньшая частота вращения вызывает быстрый износ диска. Существует пять типов угловых шлифмашин, которые различаются по размеру используемых отрезных кругов.

Зависимость частоты вращения шпинделя от диаметра рабочего диска следующая:

115 мм – 13290 rpm

125 мм – 12230 rpm

150 мм – 10190 rpm

180 мм – 8490 rpm

230 мм – 6650 rpm

Данные о допустимых частотах вращения отрезного круга для каждой конкретной модели обязательно указываются на специальной табличке, которая крепится к корпусу. Величина крутящего момента при этом должна быть достаточной для преодоления возникающей силы трения и поддержания необходимой скорости резания. Данная характеристика определяется номинальной мощностью электрического двигателя болгарки.

Мощность УШМ

Номинальная мощность болгарок колеблется в пределах от 650 до 2700 Вт, и зависит от диаметра используемого диска. Соответственно угловые шлифовальные машины, рассчитанные на диски большого диаметра, имеют более мощные приводы. При таких параметрах электродвигатель обеспечивает усилие на режущей кромке круга достаточное для эффективного воздействия на обрабатываемый материал.

Для нормального функционирования необходимо, чтобы потребляемая мощность УШМ с диаметром дисков 125 мм, составляла не менее 750 Вт. Причем, чем больше диаметр допустимой оснастки, тем мощнее должен быть двигатель. Так в моделях с диаметром оснастки 230 мм, которые предназначены для интенсивной эксплуатации на стройплощадках, потребляемая мощность двигателя должна быть не менее 2200 Вт.

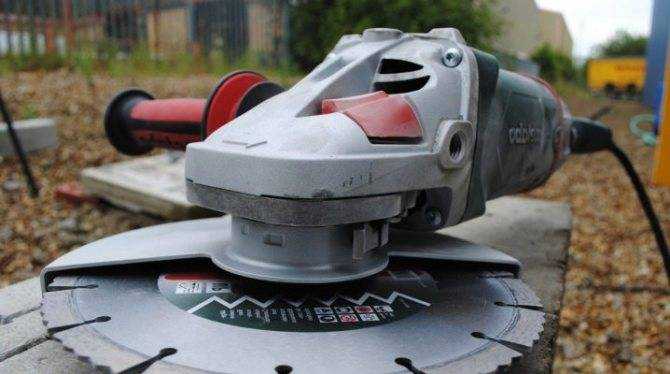

Диаметр оснастки

Обязательно определитесь с тем, какой диаметр оснастки будет достаточный для ваших потребностей. Помните, что использовать круги диаметр которых больше допустимого нельзя. Вы конечно можете это сделать, сняв защитный кожух, но такие манипуляции запрещены, так как могут привести к травмированию оператора.

Особенно опасно использовать УШМ без защитного кожуха при работе металлическими дисками с твердоплавкими напайками, которые разлетаясь могут нанести существенный вред здоровью вплоть до летального исхода. Если у вас есть такое желание, просто найдите в интернете фото людей, которые получили травмы пренебрегая безопасностью при работе с УШМ и это желание отпадет навсегда.

Диаметр оснастки глубоко связан с таким параметром как глубина реза. Особенно важен этот момент если вы собираетесь при помощи УШМ разрезать бордюрные камни и другие материалы имеющие большую толщину. Глубина реза модели с диаметром дисков 125 мм составляет всего 30 мм — 35 мм, в зависимости от модели. Все потому, что погрузить круг в материал полностью, не позволят габариты редуктора.

Конечно разрезать бордюрный камень можно сделав надрезы из двух сторон. Но сделать такой разрез качественным сложнее, да и времени на это уйдет больше. Поэтому если вам предстоит постоянно резать такие материалы, то стоит смотреть в сторону «болгарок» с максимальным диаметром диска — 230 мм.

УШМ с небольшим рабочим кругом малопригодны для резки сверхтвердых материалов, а крупные модели неудобны для шлифовки кузова автомобиля.

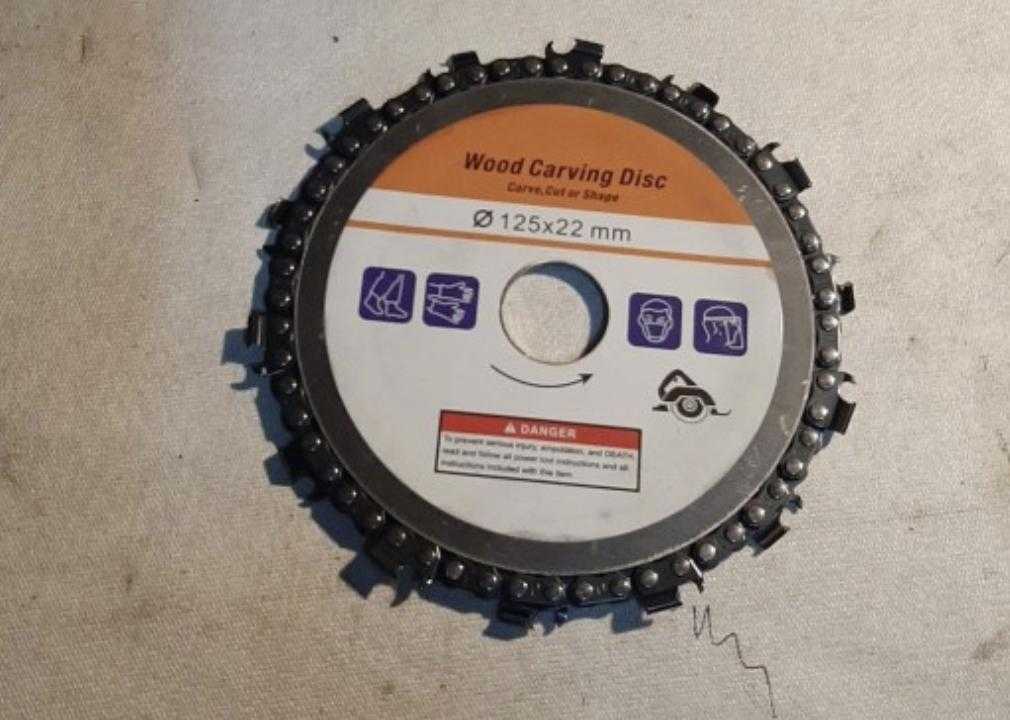

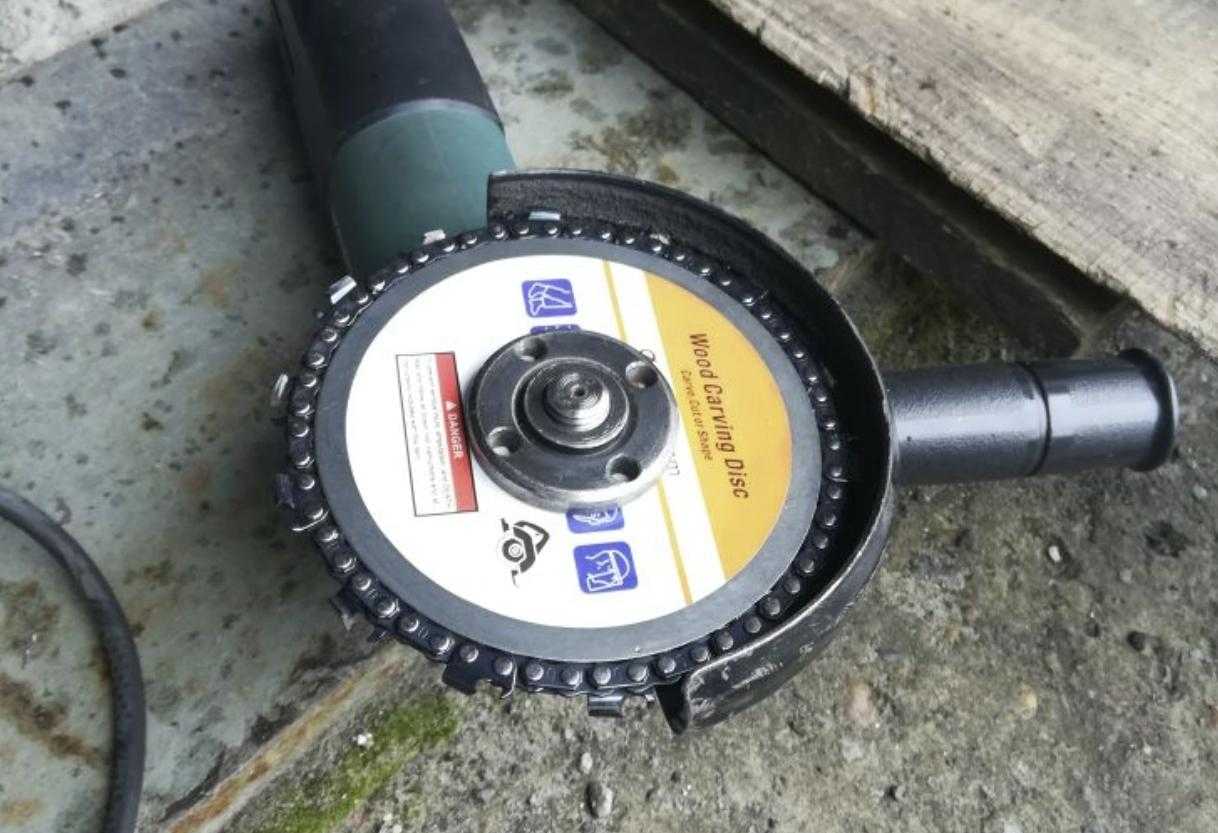

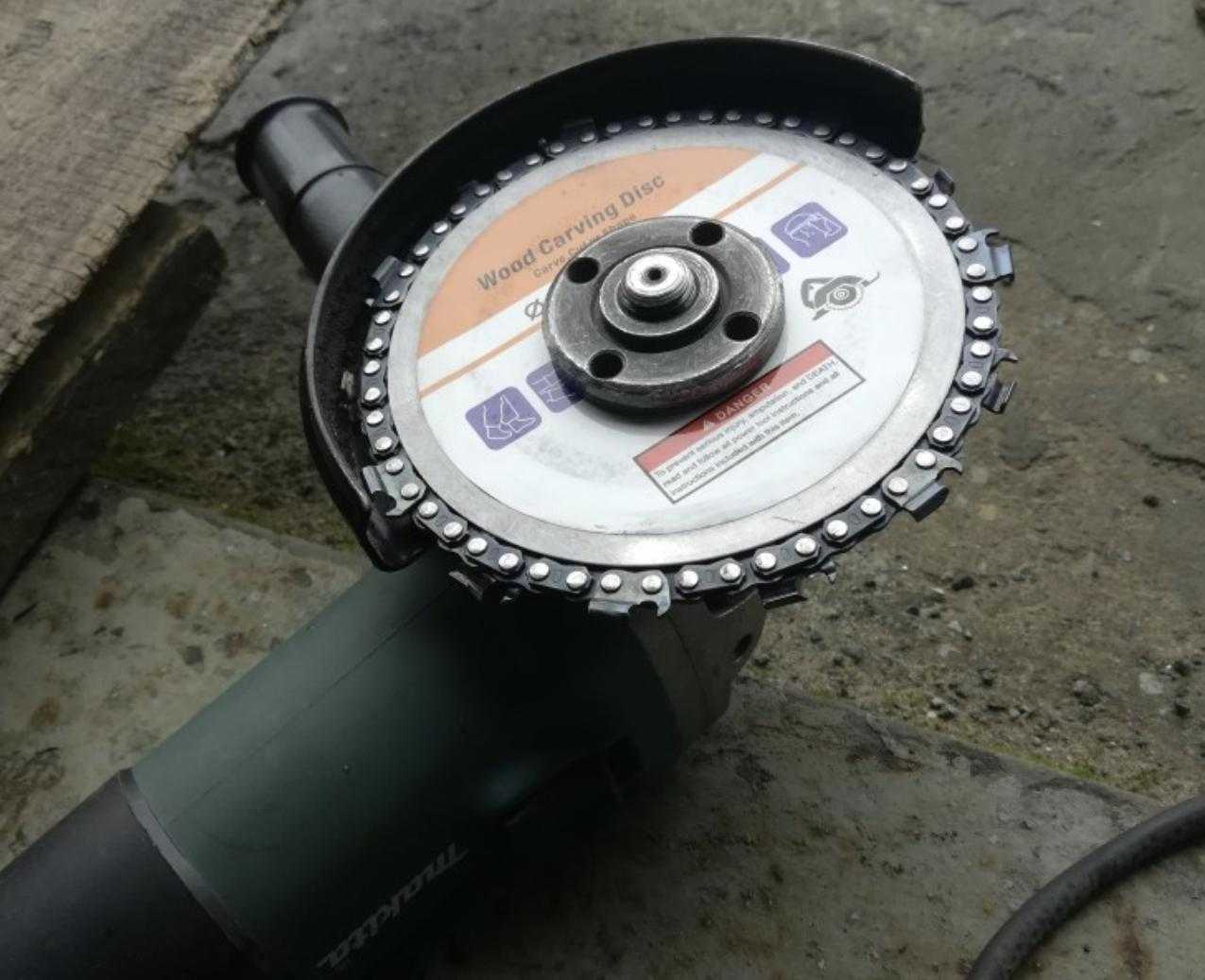

Цепной диск для работы с деревом

Ценное приобретение для частного дома, дачи, мастерской. «Болгарка», оснащенная таким диском, будет резать дерево, пластмассу, твердую резину, толстый лед. Установка цепного диска обеспечивает шлифмашину возможностями небольшой электропилы.

Диск оснащен цепью с восьмью зубьями. Его внешний диаметр равен 6,5 см. Толщина прорезаемого им среза – 0,5 см.

Диск просто устанавливается на «болгарку» и может применяться в самых разных хозяйственных и производственных процессах:

подрезка досок и реек под нужный размер;
порезка деревянных плит и фанеры;
вырезание деревянных скульптур и многое другое.

Диск выполнен из металла высокого качества и способен выдержать многолетнюю высокоинтенсивную эксплуатацию.

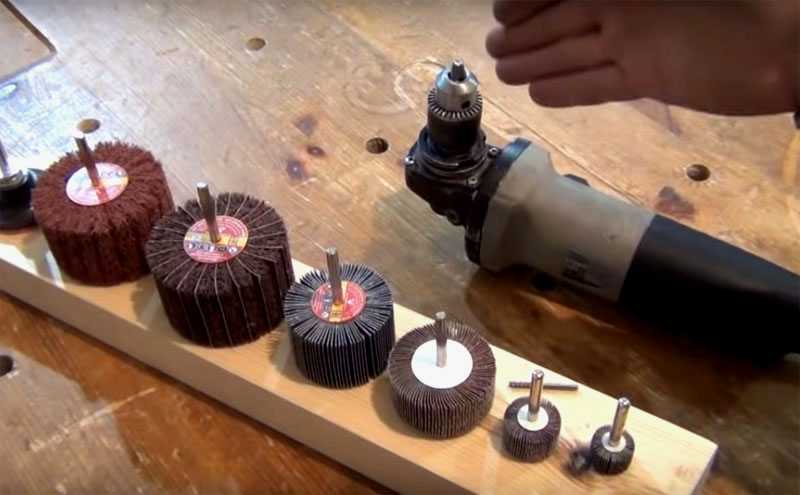

Насадки для полировки своими руками

Иногда не удается найти подходящий вариант в магазине, в этом случае при наличии жесткого круга можно сделать мягкий толстый слой и поместить его между липучкой и основой из пластика. При помощи канцелярского ножа отрезается липучка, куда приклеивается мягкий слой, в качестве которого выступает обычная банная губка. Стоит отметить, что в ходе проведения работ возможно смещение отдельных элементов и, как следствие, нарушение общей симметрии.

Также удобная насадка на дрель для полировки автомобиля получается из войлочного диска, используемого в полирующих станках и машинах. Для начала нужно сделать штырь с подходящим диаметральным размером и нанести на одну из его сторон резьбу. На ней закрепляется полировальный диск, окруженный с обеих сторон широкой гайкой и ограничительной шайбой. Формирование подобного приспособления не вызывает особых сложностей, при этом оно подходит для обработки многих видов поверхностей.

Щадящая обработка шлифовальными кругами

При выполнении шлифовальных работ применяют специальные насадки:

Лепестковые. Их используют для шлифовки массива, выполняя мягкую обработку. Поверхность такой насадки имеет большое количество трапециевидных лепестков из наждачной бумаги. Они, словно чешуя рыбы, накладываются друг на друга. Благодаря этому износоустойчивость насадки велика. Существуют диски разной зернистости. От этой характеристики зависит скорость и качество работы. Желательно иметь диски как с крупной зернистостью, так и с мельчайшей. Следует учитывать, что работа с лепестковыми насадками требует некоторых навыков. Поэтому необходимо перед ответственной задачей как следует потренироваться. Следует выделить, что лепестковые круги имеют длительный срок эксплуатации. Размеры их различны: от 115 до 230 мм. Одного такого круга хватит на обработку 10 кв. м. древесины.
Диски с липучкой. Для шлифовки, полировки дерева, а также камня, металла и других материалов используют шлифовальные диски с липучкой. Диаметр рабочей площадки в основном — 125 мм. Но в продаже можно найти и большего размера. На основу липучкой крепятся соответствующие диски. Существуют приспособления из наждачки, позволяющие осуществлять шлифовальные работы. Зернистость они могут иметь различную: как крупную, так и мельчайшую. В продаже они находятся в виде комплектов, в каждом из которых по 5 дисков. На основу может быть закреплен и полировочный диск, как правило, войлочный. Он также крепится липучкой. C помощью такого инструмента можно работать с металлом, пластиком, оргстеклом, мрамором, полируя их до блеска. Работы с металлом осуществляются с помощью специальной пасты ГОИ. Ее наносят на диск. Полировальная насадка может быть выполнена и из овечьей шерсти. Ею достигается тончайшая полировка до зеркального блеска.
Алмазный гибкий шлифовальный круг. Используют для полировки мрамора, гранита. Зернистость этих насадок колеблется в пределах 30 — 3000. Желательно работать болгаркой, в которой обороты можно отрегулировать. Идеальная скорость для работы — 2.

На заметку!

Под обработкой дерева подразумевается и его раскрой (распиловка). Иногда при изготовлении штучных деталей приходится заниматься их подгонкой по месту установки еще до того, как приступать к шлифовке образца. Некоторые «умельцы» (а их и среди знакомых, и в интернете немало) советуют использовать для таких операций диски от циркулярной пилы. Категорически запрещается! Вот лишь основные причины, по которым этого делать нельзя.

«Болгарка» – машинка высокоскоростная. И хотя металл, из которого изготовляются отрезные диски, прочный, в таком режиме он долго не выдерживает. Точнее, режущие кромки (зубцы), которые фиксируются методом напайки. При интенсивной работе они отваливаются и разлетаются в стороны, причем с огромной скоростью. Последствия спрогнозировать несложно.
Не все диски по размеру (в первую очередь, внешнему диаметру) подходят для установки на УШМ. Значит, придется демонтировать защитный кожух. То же самое – о безопасности работника можно забыть.
Структура древесины (даже твердой породы) достаточно рыхлая. Следовательно, велика вероятность, что пильный диск по причине постоянной вибрации может зажать. Как поведет себя «болгарка» в подобной ситуации, учитывая ее мощность и обороты, предсказать не возьмется никто. Но то, что она довольно легко вырвется из рук – однозначно.
Постоянные изменения режима (по той же причине – вязкости пиломатериала) приводят к систематическому перегреву двигателя УШМ. При таком использовании «болгарка» долго служить не будет.

Именно поэтому обработка дерева с ее помощью производится только поверхностная – грубая зачистка, шлифовка, браширование. А для раскроя следует использовать пильные инструменты и механизмы (ножовка, циркулярка, эл/лобзик и так далее).

Назначение

Среди огромного разнообразия дисков для болгарок можно выделить 4 группы основных насадок. Разделяются они зависимо от проводимых технологических операций.

Отрезные

Наиболее часто используются диски для УШМ при разрезании изделий из разных материалов. Существует несколько видов отрезных дисков:

Насадки для металла. Оснастка, изготавливаемая из электрокорунда. Обозначаются синим цветом.
Насадки для разрезания натурального камня или бетона. Такие диски изготавливаются из карбида кремния. Обозначаются зеленым цветом. Не подходят для работы с красным кирпичом, керамической плиткой.
Оснастка, используемая во время работы с плиткой, керамогранитом, красным кирпичом. Изготавливается из металла. Края покрываются алмазной крошкой. Во время активной работы металлическими дисками нужно использовать охлаждающую жидкость.
Насадки для дерева. Это металлические диски ничем не отличающиеся от циркулярных пил.

Обдирочные

С помощью УШМ часто очищают металлические поверхности от ржавчины, налёта, краски. Для этого используется насадка, на которой закрепляется металлическая проволока. Обдирочный диск — изделие с закреплённой по внешнему диаметру корщёткой или чаша с торчащими вперёд металлическими прутиками.

Шлифовальные

Шлифовальный диск для болгарки по металлу называют лепестковым. Он используется при работе с металлом и другими материалами. На нем закрепляются отдельные кусочки наждачной бумаги. Размер абразивных частиц зависит от требуемой степени очистки.

Лепестковый диск для болгарки

Заточные

Чаще всего, заточные камни используются при работе со станками. Если инструмента нет, можно закрепить камень для заточки инструментов, ножей на УШМ. Продаются специальные насадки для электроинструментов с толщиной не менее 0,5 см.

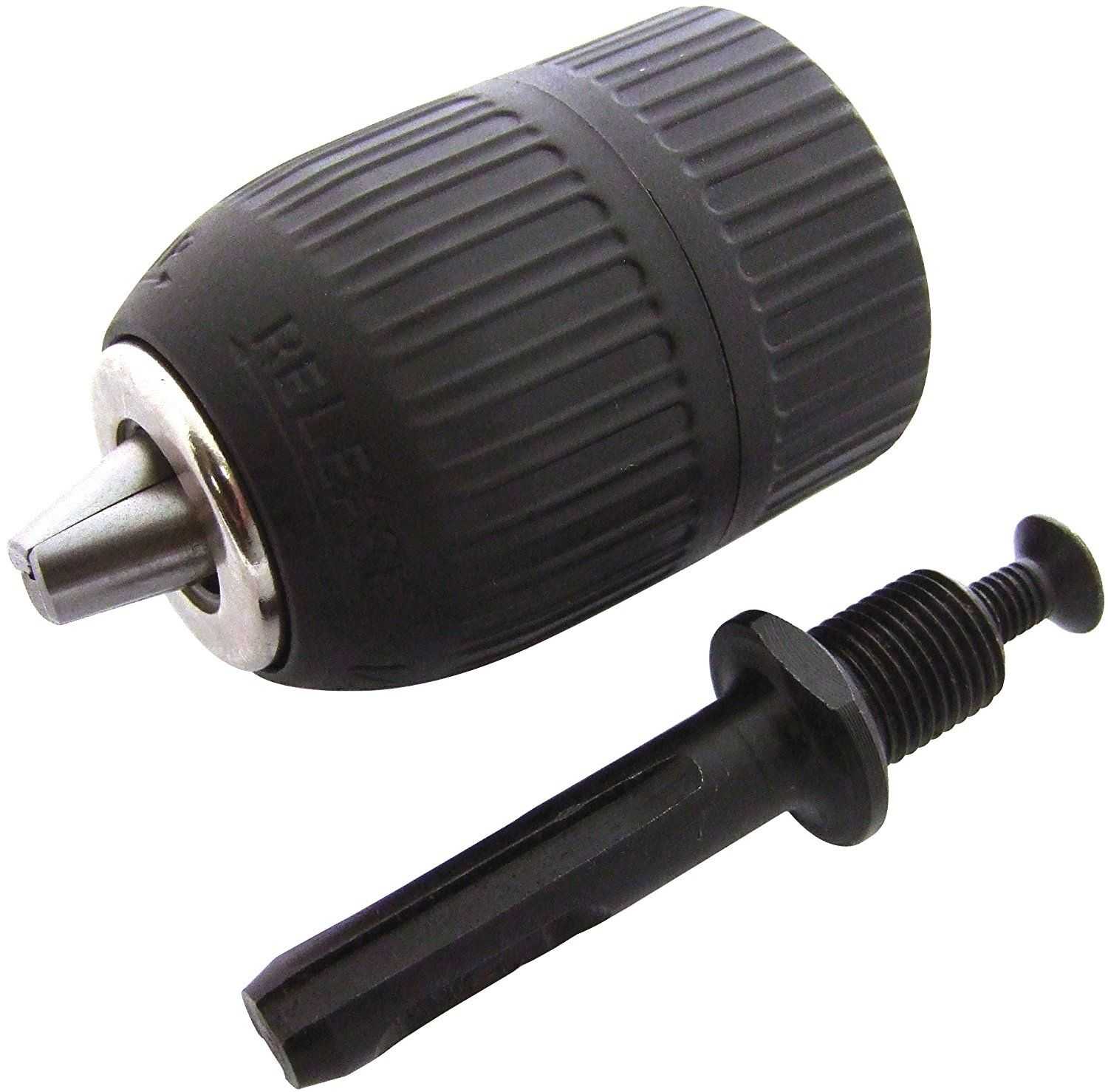

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

Отсутствует необходимость использовать дополнительные инструменты
Возможность закрепления насадки одной рукой
Высокая скорость замены насадок
Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

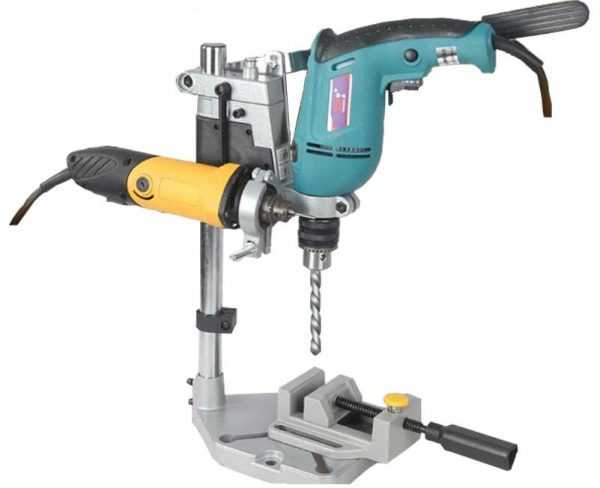

Кронштейн для получения сверлильного станка

Многофункциональный кронштейн поможет преобразовать стандартную ручную дрель (проводную, с аккумулятором) в стационарный сверлильный станок. Корпус изготовлен из сверхпрочного алюминиевого сплава. Массивный, позволяет надежно установить дрель для последующего сверления. Крепежи разработаны таким образом, что подходят для всех современных электроинструментов.

Подошва оснащена тисками, что позволяет зафиксировать заготовки в нужном положении, избежать их смещения в ходе сверления отверстий. Регулируемый кронштейн позволяет задать нужную высоту с учетом размеров самого инструмента. Для удобной работы предусмотрена ручка с резиновой накладкой, которая плавно опускает дрель.

Книги по теме:

Справочник технолога-строителя — Геннадий Бадьин — 239 руб.- ссылка на обзор книги Микроцементы. Учебное пособие — Александр Панченко — 553 руб.- ссылка на обзор книги

Строительные материалы — Г.И. Горчаков — 1 475 руб.- ссылка на обзор книги Строительное материаловедение — Леонид Дворкин — 682 руб.- ссылка на обзор книги

Болгаркой удобно резать такие твёрдые материалы, как кирпич или бетон, керамические плитки. Компактный и удобный инструмент позволяет в самых стеснённых условиях точно нарезать материал в размер, подгонять места стыковки отдельных изделий и прямо на месте производить финишную обработку (шлифовку и полировку). Но для обработки таких прочных материалов, как бетон, придётся использовать особые виды инструмента. Неподходящие диски (например, для резки металла) могут оказаться сделаны из слишком мягкого материала и при работе с бетоном сразу же затупятся.

РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА

В настоящий момент усиленно занимаюсь ремонтно – хозяйственными работами по дому. Сверлить приходится много. Пользоваться одной электродрелью более чем затруднительно ибо постоянно приходиться производить смену свёрл. Поэтому в работе было постоянно две электрических дрели и коловорот для деликатного рассверливания отверстий на большие диаметры. И вот решил для раззенковки отверстий добавить к этому арсеналу ещё и ручную дрель, пусть она и старенькая, но рабочая. Вот только патрон нужно привести в порядок – тяжело вращается, и биение имеет изрядное.

Итак, патрон необходимо разобрать. Посмотрел что предлагает в таких случаях виртуальное пространство интернета – всё очень наглядно но несколько усложнено, ибо например, предлагается выполнять операцию разборки при помощи электроперфоратора. А если просто взять в руки патрон и использовать для разборки молоток и металлический боёк?

Видео

Поверьте, что успешная разборка гарантирована, в конце концов, всегда, а повреждения узлов патрона исключены. Удобный металлический боёк имеет цилиндрическую форму с плоскими торцами диаметром соответствующим наибольшему диаметру сверла для этого патрона. Молоток 150 — 200 гр.

Имеем корпус патрона, три кулачка с резьбой, обойму и две половинки которые знаю как «сухарь». Теперь всё отскоблить от ржавчины, промыть керосином, насухо протереть и напильником убрать все заусенцы и примятости.

Это кулачки, именно они удерживают сверло при работе. Должны быть совершенно одинаковы и по форме и по размерам, ну как братья – близнецы. А на фото этого не наблюдается.

Использовал небольшое электроточило, подключённое к регулятору оборотов, только так можно попытаться что-то сделать. Причём не спеша.

И насколько это возможно «на глаз», довёл кулачки до, возможной в таких случаях, одинаковости. Лишнего не стачивать – будут болтаться по месту установки.

Сборка в обратном порядке. Так как всё уже обработано напильником патрон собирается гораздо легче чем разбирается. Смазку производить пока не нужно.

Так как для окончания ремонта в патрон вставляется круглый напильник, кулачки слегка поджимаются к нему и напильник при помощи пассатижей несколько раз проворачивается в кулачках. Здесь главное не перестараться, а то кулачки могут непоправимо прийти в негодность.

В итоге заострённые внутренние кромки приобретают полную однородность, а образовавшиеся поперечные пропилы помогают лучше удерживать сверло. А вот теперь самое время капнуть несколько капель густого масла внутрь патрона. Теперь сверлильный патрон легко вращается даже от руки, биение есть, но оно приемлемое, не такое как было. Выходом из затруднительной ситуации поделился Babay, г. Барнаул.

Форум

Обсудить статью РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА

radioskot.ru

Какая резьба на болгарке – Какая Резьба На Болгарке Диаметр

Главные рабочие свойства болгарки нужно рассматривать в последующих направлениях: поперечник рабочего диска, мощность электродвигателя, частота вращения и вес инструмента. Последняя черта играет важную роль правильно подобрать болгарки и находится в зависимости от поперечника диска, от которого, когда, зависят и другие рабочие свойства болгарки. Ведь понятно, что чем не просто диск будь он по металлу, по дереву либо бетону, тем чем просто он во время работы будет подвергаться силе трения, которую должен преодолеть электродвигатель и инструмента.

Чтоб свести на нет нашему клиенту остается потенциальные случаи травмирования во время работы с болгаркой нужно чтоб заводские свойства, обозначенные на корпусе инструмента превосходили подобные обозначения, нанесенные на избранный вами тип диска. Для простоты понятия возьмем очень всераспространенный диск по металлу поперечником 125 мм и пользующуюся популярностью модель болгарки (угловой шлифовальной машинки) компании BOSCH.

Технические свойства УШМ DeWALT

Изучаем способности УШМ BOSCH, которые указаны на бирке корпуса как еще его называют в техническом паспорте: мощность 2000 вт, обороты мотора 6500 об/мин, питание от сети 220 В, рассчитан на диск поперечником 230 мм, резьба на шпинделе М 14. Сейчас берем обычный отрезной диск по металлу поперечником 125 мм где указаны допустимые обороты 12250 об/мин, размеры диска и линейная скорость 80 м/с.

Маятниковая пила

Этап 1: Создание кронштейна углового шлифовального станка. Можно использовать резьбовые отверстия в болгарках в качестве опорных точек для кронштейна. Существует множество способов приблизиться к созданию ручки, это зависит от типа болгарки, с которой вы решаете работать. Критические измерения необходимы для компоновки функционального дизайна, позволяющего легко отделять болгарку для ручной работы. Для сборки устройства потребовалось пять кусков плоского металлического стержня. Сварка их вместе создала пользовательский кронштейн. Необходимо сварить короткую арматуру в качестве стержня, чтобы прикрепить деревянную ручку.
Этап 2: Создание зажима, который крепко будет держать рукоятку шлифовальной головки против головки регулировочного болта.
Этап 3: Затем необходимо прикрепить ногу к переднему концу стержней, чтобы закрепить кронштейн болгарки, включив функцию шарнира, позволяющую шлифовальному станку поворачиваться к режущему столу.
Этап 4: Создание основы. Возможно использовать простую раму, используя трубки и смонтировав их с помощью двух кусков железа. Необходимо образовать плоскую платформу для крепления механизма ползуна.
Этап 5: Сборка.
Этап 6: Добавление стола для резки. Стол для резки состоит из стальной пластины. После того как все детали собраны и отрегулированы, выровняйте вертикальную поверхность режущего колеса.
Этап 7: Окончательное тестирование.

✨23. Универсальный отрезной алмазный диск

Металлические диски с алмазным напылением на рабочей кромке, благодаря оригинальному конструктивному исполнению и наличия теплоотводящих отверстий, может успешно использоваться для работы с любыми материалами будь-то камень, металл или плитка.

Диск безопасный и простой в эксплуатации, пользователи называют его «вечным» из-за его долговечности в использовании.

Все что универсальное имеет свое «НО» и этот диск не исключение, если нужна скорость при резке металла, то предложенный диск не подойдёт, для таких целей лучше использовать абразивные диски по металлу.

Камень, кирпич или плитку можно резать на сухую, но с использованием воды диск прослужит дольше.

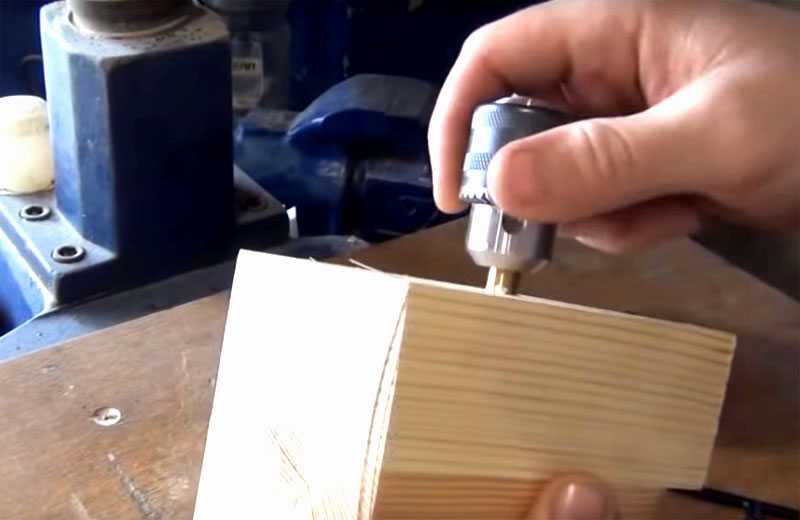

Патроны для мини-дрелей какие они и чем отличаются

Мастера-ювелиры пользуются сверлильными инструментами. Причем это стационарные сверлильные станки, обычные электродрели или мини-дрели. Только в патронах таких инструментов устанавливаются очень тонкие сверла и фрезы, зафиксировать которые обычным устройствами невозможно. Для мини-дрелей применяются специальные патроны, которые имеют аналогичный принцип работы, однако конструктивно отличаются по устройству. Если в оснастке для обычной строительной дрели используются губки с резьбой, то на мини-дрелях патроны состоят из механизма с 4-мя цангами.

Для изготовления патронов под мини-дрели применяется такой материал, как латунь. Если необходимо установить деталь в обычную дрель, то для этого используются специальные переходники. Они отличаются размерам внутренних и наружных диаметров. В цанговые патроны для мини-дрелей можно установить сверла с диаметрами хвостовиков от 0,1 до 4,5 мм, но при этом понадобится подбирать соответствующий механизм цанги.

Это интересно! Патроны для мини-дрелей относятся к категории быстрозажимных одномуфтовых, так как закрепление сверл происходит за счет перемещения зажимной муфты одной рукой.

Какие бывают еще размеры?

Говоря о размере болгарок, нередко имеются в виду не только габариты, но и прочие величины, такие как длина и высота.

Шлифмашины подразделяются на несколько групп:

Маленькие (бытовые). Длина прибора около 270, а высота 100 мм. Диаметр дисков 115 или 125 мм. Мощность составляет от 500 до 1200 Вт. Используются такие УШМ преимущественно в бытовых условиях не дольше 20 минут непрерывного использования.

Важно! Категорически запрещается устанавливать на маленькую болгарку пильный диск циркулярной пилы. Это чревато серьезными травмами.

Средние (профессиональные)

Длина инструмента составляет порядка 350, высота от 120 до 130 мм. Размер круга от 150 до 180 мм. Мощность колеблется от 1200 до 1500 Вт. Непрерывно работать такой инструмент может до 50 минут. Сфера использования таких УШМ – промышленное производство и работа на строительных объектах

Средние (профессиональные). Длина инструмента составляет порядка 350, высота от 120 до 130 мм. Размер круга от 150 до 180 мм. Мощность колеблется от 1200 до 1500 Вт. Непрерывно работать такой инструмент может до 50 минут. Сфера использования таких УШМ – промышленное производство и работа на строительных объектах.

Углошлифовальная машина Зубр Профессионал УШМ-П125-1400 ЭПСТ. Фото ВсеИнструменты.ру

Большие (промышленные). Длина такого инструмента достигает 400, а высота колеблется от 140 мм. и выше. Мощность достигает 3000 Вт. Диаметр диска от 210 до 230 м. Такая модель легко справляется с самыми тяжелыми задачами и подойдет для абсолютно любой работы в крупных масштабах.

Резьба прижимного фланца

Прижимной фланец представляет собой резьбовое кольцо преимущественно овального или круглого вида. Фланец болгарки изготавливается особым способом: из определенных марок стали с четким следованием плану производства.

Размер резьбы М10:

диаметр стержня по гребню резьбы: 10 (мм);
шаг (наибольший): 1,5 (мм);
наружный диаметр (d): 10 (мм);
средний диаметр (d2): 9,026 (мм);
внутренний диаметр по дну впадины (d3): 8,160 (мм).

Размер резьбы М11:

диаметр стержня по гребню резьбы: 11 (мм);
шаг (наибольший): 1,5 (мм);
наружный диаметр (d): 11 (мм);
средний диаметр (d2): 10,026 (мм);
внутренний диаметр по дну впадины (d3): 9,160 (мм).

УШМ (болгарка) HITACHI G13SD с резьбой М14. Фото 220Вольт

Размер резьбы М12:

диаметр стержня по гребню резьбы: 12 (мм);
шаг (наибольший): 1,75 (мм);
наружный диаметр (d): 12 (мм);
средний диаметр (d2): 10,863 (мм);
внутренний диаметр по дну впадины (d3): 9,853 (мм).

Размер резьбы М14:

диаметр стержня по гребню резьбы: 14 (мм);
шаг (наибольший): 2 (мм);
наружный диаметр (d): 14 (мм);
средний диаметр (d2): 12,701 (мм);
внутренний диаметр по дну впадины (d3): 11,546 (мм).

Размер резьбы М15:

диаметр стержня по гребню резьбы: 15 (мм);
шаг (наибольший): 1,5 (мм);
наружный диаметр (d): 15 (мм);
средний диаметр (d2): 14,026 (мм);
внутренний диаметр по дну впадины (d3): 13,160 (мм).

Например, фланец опорный Makita 224415-9 имеет следующие характеристики:

диаметр – 42 мм;
тип резьбы – М14.

Подходит для УШМ 115–230.

Ключ

Ключ – это особый инструмент для смены насадок на шлифмашине. Инструмент изготавливают из стали повышенной прочности для долгой его службы. Диаметр гаек, которые способен открутить ключ, обычно указывается после букв «КР».

Гайки

Быстрозажимная гайка для УШМ Makita 115\125\150\230. Фото 220Вольт

Специальная зажимная гайка выпускается совместно с болгаркой. Она фиксирует шлифовальный или режущий диск.

Гайки делятся на два типа:

откручивающиеся с помощью ключа;
откручивающиеся руками.

Например, гайка FIXTEC AEG 4932358225 со стандартным типом резьбы шпинделя (М14) имеет параметры:

длина – 150 мм;
ширина – 100;
высота – 20;
толщина – 8.

Такое оборудование подходит для болгарок с размером режущего круга 115/150.

Кожух защитный

Кожух DEWALT DWE46150-XJ защитный на УШМ 115/125 мм. для обдирочных работ с пылеотведением. Фото 220Вольт

Режущий круг является довольно травмоопасным инструментом, поэтому обязательным оборудованием для болгарки является защитный кожух, выступающий в роли барьера между пользователем и диском. Средние размеры кожуха колеблются от 117 до 232 мм.
Например, защитный кожух GWS 125 от бренда Bosch имеет следующие параметры:

длина – 150 мм;
ширина – 110;
высота – 61.

Данная модель подходит к огромному количеству УШМ.

Основные советы и рекомендации

У любого опытного токаря существует несколько своих секретов по оптимальному процессу расточки кулачков токарного патрона. Чаще всего работают следующие рекомендации:

когда мастер делает выточку на кулачках, он должен их раздвинуть на 2/3 от максимального вылета;
зажимная шайба должна устанавливаться на максимально близкое расстояние к торцам кулачков;
при расточке кулачков, кольцо, которое зажимается в выточке должно быть максимально жестким.

Эти тонкости необходимо знать, чтобы расточка была эффективной и достигла нужного результата.

Если кулачки токарных станков не растачивать, то это приведет к биению патрона, а затем и к поломке основных узлов

Важно соблюдать все этапы данной операции и помнить, что патрон в любом случае придется демонтировать

Делаем зачистной диск своими руками

Как правило, профильные трубы покрыты маслом для того, чтобы те не ржавели. Если в мастерской есть кусок ДВП, то вы сможете сделать самостоятельно интересное приспособление для того, чтобы зачищать профильную трубу (да и другие любые материалы) от смазки, а также от ржавчины или красочного покрытия.

Итак, чтобы нужно для изготовления зачистного диска для болгарки?

Для этого потребуется с обычного отрезного диска для угловой шлифовальной машинки перенести размер на кусок ДВП, причем не только внешний диаметр, но еще и внутренний (это очень важно). Конечно, вы можете вырезать круг при помощи обычного электрического лобзика, а после подравнять все прямо на болгарке, но предпочтение стоит отдавать более простым способам. Очередность применения коронок будет иметь большое значение – если сначала вы вырежете маленький круг коронкой, то после не сможете сцентрировать большую

После того, как будет вырезан диск, его можно будет крутить на болгарку. В итоге у вас получится простая конструкция, а именно зачистной диск для болгарки по металлу и дереву

Очередность применения коронок будет иметь большое значение – если сначала вы вырежете маленький круг коронкой, то после не сможете сцентрировать большую. После того, как будет вырезан диск, его можно будет крутить на болгарку. В итоге у вас получится простая конструкция, а именно зачистной диск для болгарки по металлу и дереву.

При этом достоинство такого приспособления заключается в том, что дик будет снимать ненужный слой, и при этом не будет повреждать металл, даже в какой-то степени будет его полировать. Еще одним очевидным достоинством будет, если у вас в мастерской есть ненужные куски ДВП, так как в таком случае вам не составит труда заменить такой диск при необходимости. А если взять полироль для автомобилей, то сможете даже отполировать металлические трубы или прочие изделия.
