Печь на отработке своими руками: поэтапное руководство по сборке экономичной печи работающей на отработанном масле (81 фото)

Описание устройства на отработанном масле

Печи на отработанном масле очень удобны в условиях нежилых технических помещений, где не хватает места для хранения топлива или нет необходимости топить постоянно.

Приборы используют для обогрева различных сельскохозяйственных построек, где содержат животных, для оранжерей, теплиц.

Принцип работы печи заключается в повторном сжигании масла особым образом. Устройство состоит из двух камер сгорания, соединённых трубой с отверстиями, через которые осуществляется приток кислорода.

Эксплуатация происходит следующим образом:

1. В нижнюю камеру поступает отработка из топливного бака, а также кислород через специальное поддувало.
2. При сгорании масел выделившиеся горячие газы поступают наверх через трубу, в которой дополнительно обогащаются кислородом — это увеличивает температуру горения.
3. В верхней камере совершается дожигание продуктов горения, их окончательный распад. Выделившийся горячий воздух поднимается в дымоход и выводится наружу.

Чтобы повысить эффективность сжигания топлива, верхнюю камеру оборудуют поддувалом, обеспечивающим интенсивный приток кислорода.

Важно! Мощность печи зависит от объёмов нижней и верхней камеры, поэтому их часто делают большого размера. Но увеличенное количество топлива в нижней камере приводит к повышению взрывоопасности устройства, а большая верхняя камера уменьшает температуру горения

Чтобы обеспечить надёжную эксплуатацию, часто оборудуют капельную подачу масла, а размер конструкций делают небольшим или средним

Но увеличенное количество топлива в нижней камере приводит к повышению взрывоопасности устройства, а большая верхняя камера уменьшает температуру горения. Чтобы обеспечить надёжную эксплуатацию, часто оборудуют капельную подачу масла, а размер конструкций делают небольшим или средним.

Использование печей на отработке предоставляет следующие преимущества:

• функциональность — устройство применяется для отопления, нагрева воды, приготовления пищи;
• безопасность — отсутствует доступ к открытому пламени;
• быстрый, качественный обогрев небольших бытовых помещений;
• доступность — легко изготовить прибор своими руками;
• простую эксплуатацию, возможность транспортировки.

У конструкций существуют также недостатки, которые лучше учесть заранее:

• шум (гудение);
• необходимость фильтрации отработанного масла от примесей;
• раскалённые поверхности печи могут стать причиной ожогов;
• конструкцию приходится регулярно чистить от оседающего на стенках нагара.

При правильной установке и эксплуатации устройство почти не производит сажи и копоти, а также отличается безопасностью в работе.

Виды печей

Любую кирпичную печь на дровах реально снабдить водяным контуром. В самой емкости позволительно разместить камеру горения, также ее можно скомпоновать перед выходом в дымоход водяного теплообменника.

Теплообменники могут быть:

• в форме змеевика;
• составленные из труб;
• встроенные емкости;
• конвекционные – крепятся к стене печи;
• монтирующимися возле дымохода.

Печь Бутакова с бойлером и водяным контуром

Преимущества:

• трубы располагаются по корпусу печи;
• происходит активный теплообмен;
• водяной контур не зависит от процесса горения.

Конвекционный вид присущ практически всем печам, работающим на дровах. Этот вариант самый рациональный, здесь требуется естественная циркуляция воды.

Конвекционная отопительная система была придумана в Канаде. Модели представляют собой мобильные конвекторные печи, которые разогреваются за короткое время, обеспечивая помещение потоком теплого воздуха. Иногда в них стоит вентилятор, что способствует еще более быстрому нагреванию помещения.

Печь для гаража представляет собой полый цилиндр из металла, в который встроена труба, направленная вертикально. Воздух идет снизу и поднимается, нагреваясь, внутри корпуса. Таким образом, в гараже постоянно существует циркуляция холодных и теплых масс воздуха.

История появления масляной печки

История происхождения масляной печки уходит своими корнями в далекие 60-е годы прошлого столетия, когда должность президента Советского Союза занимал Никита Сергеевич Хрущев. Как известно, именно этот человек открыл людям возможность покупать собственные автомобили, осуществил массовый запуск гаражных кооперативов, а также вовсю раздавал участки для развития предприятий. Множество изменений переживало и сельское хозяйство, которое становилось механизированным. И уже в эти времена стали появляться первые ростки экологического мышления.Читать так же: использование отопления дома на отработанном масле. Гаражные постройки и частные дачи нуждались в полноценном отоплении, а топливо, которое в настоящее время считается большой ценностью и носителем энергии, продавалось по невероятно низким ценам. Однако и тогда люди учились экономить, используя отработанное масляное сырье для различных бытовых целей. Ведь в советские времена за слив отработки можно было получить огромный штраф, который составлял 1\3 часть от месячной зарплаты.

В этом видео вы узнаете, как сделать безопасную печь на отработке:

В таких обстоятельствах люди стали искать альтернативные способы обогрева бытовых помещений, что и привело к созданию первой печки на отработке (мазуте). Правда, в то время применялся обиходный варочный прибор — керогаз.

Принцип действия обогревателя обосновывался на дожигании испарившего керосина в специальном резервуаре. В отличие от примуса паяльной лампы, где осуществляется горение сильно нагретых паров, керогаз считался сравнительно безопасным для использования, а любые отклонения от рабочего режима сопровождались специфической вонью и копотью, поэтому вероятность аварий была минимальной.

Масляная печка функционировала по аналогичному принципу, только перед мастерами возникла необходимость полного сжигания загрязненного вязкого топлива в домашних условиях.

Еще одним прародителем обогревательной системы на масле стала газогенераторная установка. Ее активно использовали во время войны, когда лучшие топливные смеси отправлялись на фронт.

Основные материалы и инструменты

Когда планируется изготавливать котел на отработке, печь, подготавливают всё необходимое. В большинстве конструкций используются одинаковые материалы, инструменты:

баллон емкостью от 50 л: важно удостовериться, что тара пустая, нужно открыть кран и дождаться, когда завершится шипение, делать это следует на улице, что позволит создать безопасные условия, кроме того, на открытом пространстве процесс выхода газа будет происходить быстрее;
труба из нержавеющей стали – диаметром от 10 см, с ее помощью организуется отведение летучих веществ, рекомендуемая длина – 2-4 м;
металлический уголок, для увеличения срока службы масляного котла следует использовать детали из нержавеющей стали;
стальной лист;
шланг для топлива;
хомуты для фиксации;
вентиль;
сварочный аппарат;
болгарка;
резак по металлу;
электродрель;
наждачная бумага и металлическая щетка для зачистки швов.

Чертеж печки на отработанном масле

Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда. Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

Как вам статья?

Мне нравитсяНе нравится

Печное топливо

Как мы уже говорили, в качестве топлива для печей на отработке могут использоваться любые виды топлива. Самый простой вариант – приобрести отработанное машинное масло. Его стоимость составляет от 25 рублей за литр. Если хорошо постараться, можно отыскать масло по более доступным расценкам. В этом отношении везет мастерским по замене автомобильного масла – его можно добыть из клиентских автомобилей (обычно его никто не забирает).

Помимо отработки, можно использовать любые виды масел:

Растительное масло быстро воспламеняется, если его хорошенько разогреть. Это даже становится причиной пожаров.

• Растительное – самое обычное подсолнечное масло хорошо горит, выделяя большое количество тепловой энергии;
• Трансмиссионное масло – если вам посчастливилось раздобыть бочку этого масла, то вы можете использовать его для работы своей печки;
• Синтетические масла – отличное жидкое топливо для печей на отработке.

Помимо масла, для растопки печки вам может потребоваться керосин – он применяется в пиролизных печах.

Использовать бензин и растворители для розжига печей строжайше запрещено – они обладают повышенной летучестью и воспламеняются с хлопками и взрывами. Тот же керосин поджигается мягко и безопасно.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

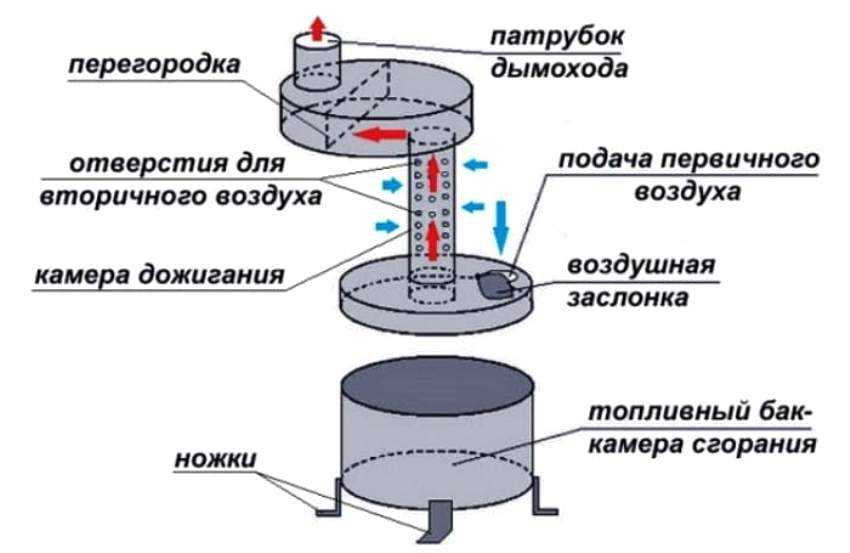

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

• Емкость для масла с крышкой и заслонкой;
• Камера сгорания/пиролиза;
• Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Плюсы и минусы использования печки на отработке в гараже

Интерес автолюбителей к системам обогрева для гаражей не случаен. Даже смена резины с летней на зимнюю и наоборот требует времени. А возиться с обувкой машины в холодном, как погреб, помещении не хочется. Сразу же возникает идея установить обогреватель. А лучше – печь – недорогую, экономичную и с достойным КПД.

Существующие решения дороги, сложны в обслуживании. Иногда потребление топлива у них выше, чем собственно тепловой эффект. На помощь придет печь на использованном масле. Она лишена большинства недостатков, к тому же обладает неоспоримыми достоинствами:

• использует отходы, которые не стоят ничего;
• быстро нагревает помещение, гараж;
• проста в обслуживании, неприхотлива;
• не создает токсичных выбросов в атмосферу;
• безопасна;
• помогает утилизировать масло, которое скапливается у частников, в сервисах;
• универсальна – подходит для домиков, саун, гаражей.

Пожалуй, стоит разбавить этот бочонок меда ложкой дегтя – речь идет о недостатках печки. Это склонность к самовозгоранию при проливах масла, ограничение на использование (нельзя оставлять печь горящей без присмотра), запрет на установку в пожароопасных помещениях. Впрочем, достоинств у нее все-таки больше.

Ниже приведены приблизительные характеристики масляной печи для гаража:

• длина дымохода – (минимум) 4 метра;
• диаметр вытяжной трубы – 100 миллиметров;
• габариты (высота, ширина, глубина) – 700х300х500 миллиметров;
• масса без топлива – около 30 килограмм.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста — организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие — выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину — 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла — подключение печки к горизонтальной трубе длиной 3-4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача — добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3-5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

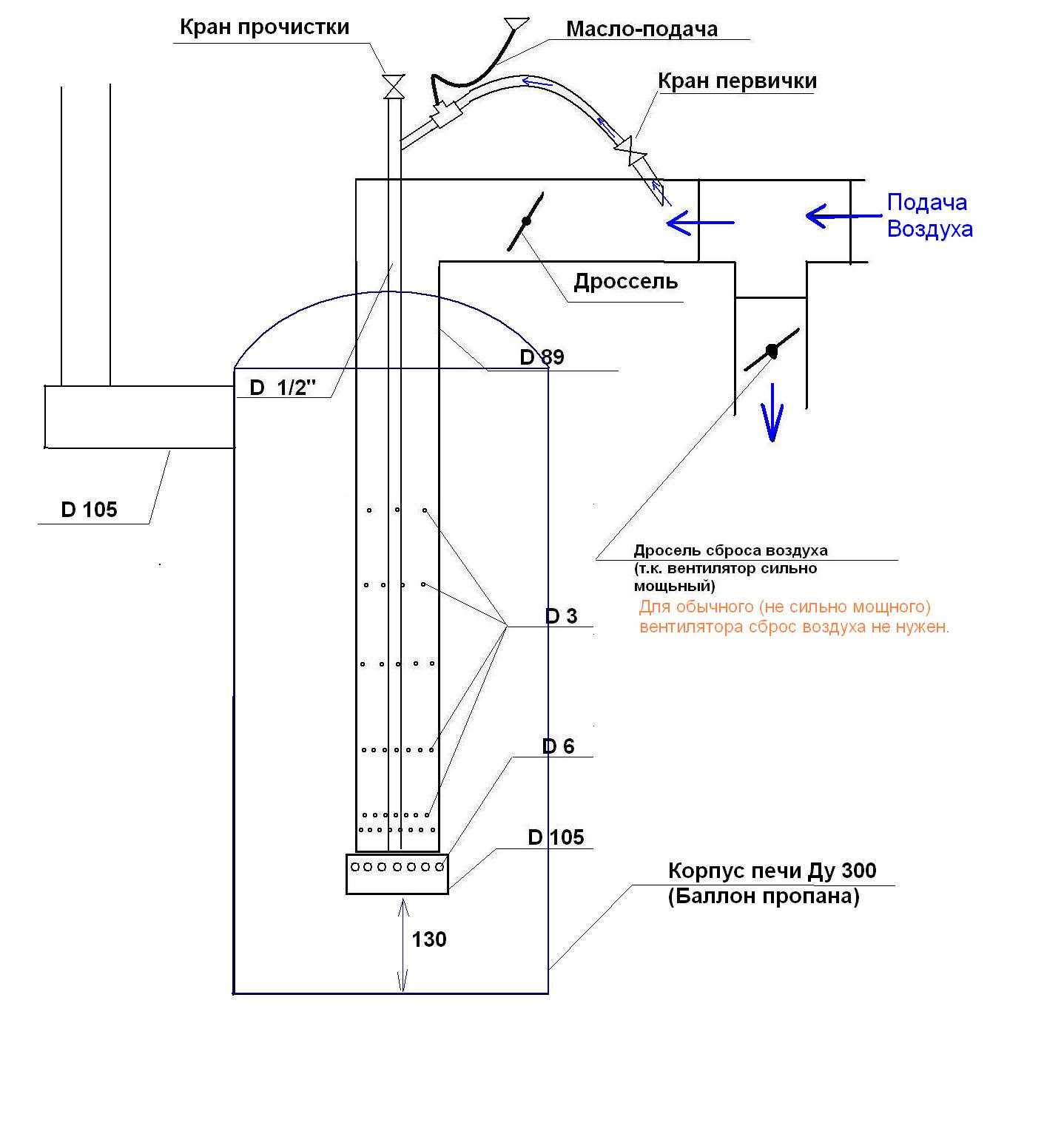

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Как выполнить печь на отработке с наддувом собственными руками

Берите один цилиндр таких размеров, чтобы в него вмещалось около 10 литров жидкости. В него залейте масло, заполнив объем процентов на семьдесят. Прекраснее всего собственно нижний цилиндр выполнить больших размеров, чтобы для обогревания обходиться одной заправкой масла. К цилиндру приделайте ножки, чтобы пол под печкой не нагревался и не повредился. В цилиндр вставьте заслонку, благодаря которой можно настраивать кол-во тепла. Если заслонку полностью задвинуть, тепла окажется меньшей, отодвинуть на всю – тогда тепла окажется много. Дальше к цилиндру закрепите трубу и на нее верхний цилиндр. В трубе проделайте отверстия размером немножко побольше сантиметра, они обязаны быть один от одного на расстоянии около 6 см.

Печь с наддувом собой представляет большой цилиндр, изнутри которого размещается труба с дырочками. С части которая находится снизу конструкции выполняют дверку, чтобы можно было разжигать и топить. Чтобы подавать воздух в цилиндр, выполняют отверстия. Масло добавляется когда это необходимо, это разрешено делать с применением насоса. В масло добавляют чуть-чуть бензина, через пару минут он прогорит. Масло поджигается и выделяет пары, контактируя с кислородом, выходит мощное пламя. От подобного пламени цилиндр становится настолько горячим, что поверхность его становится красной. Чтобы нагреть помещение, около печки устанавливают вентилятор, который разгоняет тепло по всему помещению.

Печь из баллона с газом прекрасна тем, что он имеет толстые стены и благодаря этому проработает достаточно долго. Отопить сумеет большую квадратуру. Для производства печки берите толстостенный баллон, вкопайте его в землю, при помощи угловой шлифмашинки срежьте часть сверху, а потом и нижнюю, к которой приделайте ножки. В отверстие сверху баллона вставьте трубу, из которой станет отводиться дым. В ней сделайте много отверстий диаметром по паре миллиметров. Сейчас необходимо соорудить дымотвод. Для этого берите трубу длиной как минимум несколько метров. Приварите ее к первой трубе.

Помните, что когда вы дело имеете с топливом, то будьте аккуратными и очень внимательными и осторожны. Подобная печь должна находиться вдалеке от объектов, которые легко загораются, и дальше от сквозняков. Во время покупки масла следите, чтобы оно было отлично чистым, так как засорения быстро отложатся на стенках и не дадут приличного количества тепла. Примерный расход масла – литр в час, если температура помещения 15 °С. Конструирование подобной печи занимает у вас время и силы. Но подобная печь будет обогревать большой автогараж либо дом за городом зимой, когда там регулярно никто не живёт, а экономность подобного обогревания сама за себя говорит.

Чтобы лучше понять ход работ, как выполнить печь на отработке с наддувом собственными руками, есть многообразные чертежи, видео, где рассказано детально о применяемых материалах, инструментах и самом ходе работ.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
3. из стального листа делаем дно камеры дожига;
4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
5. готовую горелку вваривают в дно камеры дожига;
6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%
