Приточные клапаны вентиляции в стене

Подготовка комнаты к монтажу вентиляционного клапана

Наличие приточного клапана – не единственное условие хорошей работы вентиляционной системы

Важно, чтобы между ним и вытяжными каналами (напомним, что они находятся в кухне и санузле) не было глухих преград

Обычно приточку стараются устанавливать как можно дальше от вытяжки, чтобы поступающий свежий воздух следовал через всю квартиру.

Проверьте, все ли межкомнатные двери на пути воздушного потока имеют внизу просвет шириной в 2 – 3 см?

Если к ним претензии возникают редко, то двери в санузел или кухню очень многие сегодня ставят именно в глухом исполнении – из эстетических соображений или чтобы избежать проникновения в квартиру неприятных запахов.

В таких условиях вентиляция даже при наличии самой производительной приточки работать не будет. Двери можно подрезать самостоятельно, либо заменить их на модель с вентиляционным отверстием, закрытым декоративной решеткой. Есть, также, варианты с клапаном, пропускающим воздух только в одну сторону.

С ним вы будете гарантированно застрахованы от распространения запаха из туалета и сырости из ванной.

Если с дверями разобрались, переходим к вытяжным каналам. Они имеют свойство засоряться, поэтому нужно проверить их работоспособность. Для этого следует поднести к решетке лист бумаги и посмотреть на его поведение: если бумагу затягивает воздушным потоком в канал, значит он чист. Только не забудьте обеспечить циркуляцию воздуха, открыв окно и двери между этим окном и вытяжным каналом. Если этого не сделать, то даже самый чистый канал покажется наглухо забитым.

Клапан стеновой в разобранном виде

Не стоит проверять работоспособность вытяжки путем поднесения к ней пламени спички или зажигалки. При определенных условиях в засорившемся вентканале могут скапливаться легковоспламенимые газы, способные даже сдетонировать.

Что делать, если несмотря на открытые настежь окна и двери бумажка упорно не хочет липнуть к решетке? Следует обратиться к балансодержателю, ответственному за обслуживание дома. Явившиеся по вашему вызову слесари прочистят вентиляцию при помощи специальных инструментов. Владельцу частного дома эту операцию придется выполнить самостоятельно.

Особенности монтажа воздуховода

Перед установкой клапана необходимо определиться с местом его расположения. Лучшим для этой цели считается место возле радиатора отопления на несущей стене.

Устройство приточного прибора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

• Шаг 1. Бурение отверстия для установки воздухообменника. Диаметр отверстия должен быть немного больше трубки клапана. Это позволит правильно выставить устройство и надёжно зафиксировать его в стене.
• Шаг 2. Снаружи на стене в районе размещения устройства необходимо предусмотреть защиту от дождя. Если нет возможности этого сделать ( выход клапана будет располагаться в недоступном для работы месте), отверстие нужно проделать с небольшим наклоном в сторону улицы. Так дождевые капли не будут попадать в прибор.
• Шаг 3. Устанавливается приточный клапан в стену и фиксируется с помощью строительной пены.

Для установки прибора потребуется пробурить стену

Тонкости, которые нужно знать

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

1. Под подоконником, рядом с батареей.

2. На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Разновидности приточных клапанов

Стенные клапаны не отличаются большим разнообразием, поскольку принцип их работы единый вне зависимости от конкретной модели: холодный воздух нагнетается в комнату за счет большей плотности.

По форме можно выделить клапаны:

• круглые (большинство);
• с прямоугольной камерой.

По оснащению устройства бывают:

• стандартные модели – предназначены специально для квартир (диаметр стандартный 131,8 мм);
• промышленные клапаны (в промышленные помещения, бассейны, бани и т.п.).

Также устройства классифицируются в зависимости от того, можно ли к ним монтировать дополнительные установки или перекрывать полностью или частично. Важная группа клапанов – с принудительной (автоматической) системой вентиляции.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

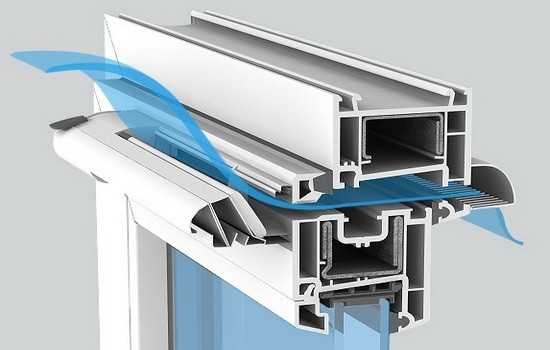

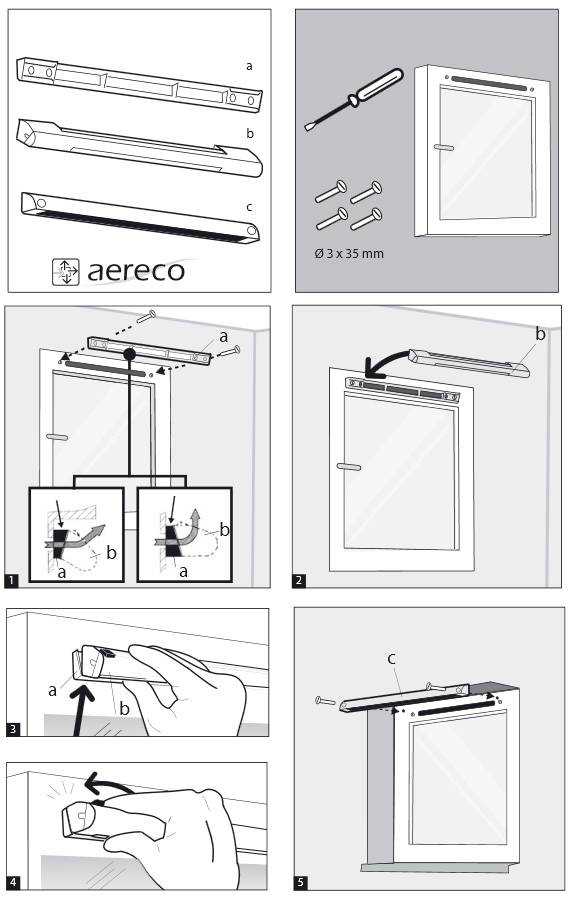

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

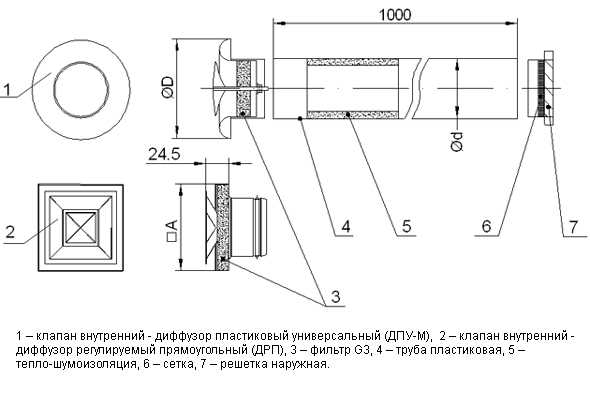

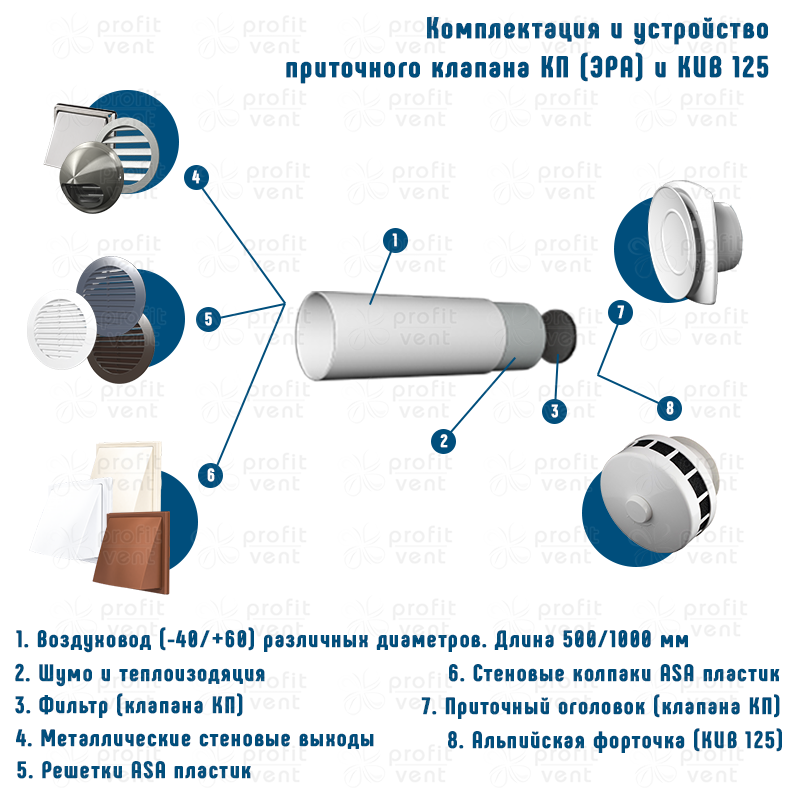

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы

Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.

После установки конструкции, не образуется конденсат на окнах. Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Ход работ

Разберите клапан и наметьте места размещения основного отверстия и для креплений, используя пустой корпус.

По разметке сделайте в стене отверстие с легким уклоном на наружную стену дома во избежание скопления попавшей воды. Также сделайте отверстия под дюбели в намеченных местах крепления устройства.

Трубку примерьте по длине (лишнее обрежьте) и обязательно обмотайте изоляцией. Труба вставляется в сквозное отверстие и выравнивается с внешней стороной стены, а внутренний край может выступать чуть меньше 10 мм. Зазор между стеной и клапаном заполняют монтажной пеной.

Вставьте заслонку для регулирования воздушного потока, звукопоглощающий и пылеулавливающий фильтры, которыми укомплектован клапан. Затем установите мембрану, которая не позволит воздушному потоку выходить в сторону подачи воздуха.

Прижав уплотнитель, закрепите дюбелями и саморезами внутренний корпус и декоративную крышку с ручкой регулятора подачи воздуха (оголовок). При правильном монтаже вентиляционного клапана ручка будет легко поворачиваться и открывать заслонку.

Закройте отверстие снаружи внешней защитной решеткой, прикрепив ее при помощи клея или саморезов.

Клапан готов!

Аналогично можно изготовить самодельный клапан, а если требуется усиленный воздухообмен, можно дополнительно установить в него вентилятор.

Почему клапан обмерзает

Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:

1. Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
2. Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
3. Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
4. Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.

Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.

На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.

Зачем нужен приточный клапан? Основное предназначение

Устанавливаемые пластиковые окна достаточно герметичные, поэтому количество естественной вентиляции рискованно мало. Это может привести к образованию плесени на поверхности стен, потолков и предметов мебели. К тому же значительно портится микроклимат. Из-за этого ухудшается здоровье человека и появляется еще целый ряд негативных последствий:

• Концентрация неприятных запахов. Различные въедливые запахи не могут выходить из помещения никаким образом. Обычная вытяжка не справится с их устранением, запахи никуда не пропадут. Из-за плохой атмосферы может очень сильно разболеться голова.
• Огромное количество углекислого газа. Воздух, который выдыхает человек, никуда не уходит из помещения. Таким образом, он скапливается в атмосфере и негативно влияет на состояние человека: усталость, сонливость, слабость, падение иммунитета. А постоянно помещение проветривать трудно, особенно в холодное время года.
• Развитие бактерий. Быстро развиваются не только обычные грибки, но и другие опасные бактерии для нашего организма.

Главной функцией приточного клапана является обеспечение поступления свежего воздуха в помещение. Его можно установить самостоятельно без особых затрат. Главное, что конструкция сможет выпускать углекислый газ и запускать в помещение чистый кислород.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
