Как выбрать и установить фрезы для культиватора

Фрезы для мотоблока самодельные – порядок изготовления оборудования

Простая конструкция фрез для мотоблоков позволяет сделать такого рода приспособления своими руками. Ниже рассмотрим правильный порядок действий при изготовлении разных типов оборудования для вспашки почвы.

Как собрать правильно фрезы на мотоблок – изготовление саблевидного оборудования

Непосредственно перед изготовлением саблевидных роторных приспособлений советуем вам изучить чертежи, которые подскажут вам правильный порядок действий при сборке оборудования.

Любая саблевидная фреза к мотоблоку состоит из двух взаимосвязанных блоков, в каждом из которых находиться по 12 фрез. В конструкцию одного отдельного блока входит 3 узла, каждый из которых оборудован 4 режущими ножами. Последние, в свою очередь, расположены по отношению в 30 ° по отношению друг к другу.

Сборка саблевидных приспособлений выполняется следующим образом:

1. Для начала сделайте стойку, используя для этого уголок 6,3×4 см;
2. Один из концов стойки приварите к фланцу таким образом, чтобы потом вы смогли объединить между собой 4 режущих ножа;
3. Все режущие элементы фрезы соедините между собой посредством фланцев и болтов с шайбами.

Изготовленная таким образом роторная фреза обладает высокой прочностью и устойчивостью, что позволит вам использовать ее для обработки грунтов любой плотности.

Изготовление фрез «гусиные лапки»

Непосредственно перед сборкой приспособлений этого типа потребуется тщательно подготовиться к работе. С инструментов и материалов вам понадобится:

• стальная труба, диаметром 4,2 см;
• стальные пластины для изготовления режущих ножей;
• аппарат для сварки;
• болгарка с набором дисков.

Активная фреза типа «гусиные лапки» собирается в следующем порядке:

1. Для изготовления режущих элементов можно воспользоваться рессорами от автомобиля. Нарежьте их на одинаковые куски, после чего приварите к стальной трубе, играющей роль основания;
2. Кромки режущих элементов тщательно наточите и приварите к используемому основанию;
3. Собрав оборудование, запустите его и произведите необходимые настройки. При этом учитывайте, что после запуска мотоблока ножи оборудования должны висеть в воздухе, а не касаться земли.

Для того чтобы фреза «гусиные лапки» прослужила как можно дольше, ее нужно медленно опускать на землю. В противном случае оборудование может сломаться.

Самостоятельная установка фрез на мотоблок

Самостоятельная установка оборудования на мотоблок выполняется абсолютно одинаково, как для саблевидных фрез, так и для приспособлений типа «гусиные лапки».

В любом из случаев порядок действий выглядит следующим образом:

1. Изготовленные фрезы установите на специальный деревянный «козел», высотой около 0,5 м;
2. Аккуратно наклоните мотоблок под углом в 45 °, и уприте его на сошник;
3. Подставьте «козелки» под рукоятку руля мотоблока;
4. Демонтируйте штатные колеса сельскохозяйственной машины, и установите вместо них самодельные фрезы;

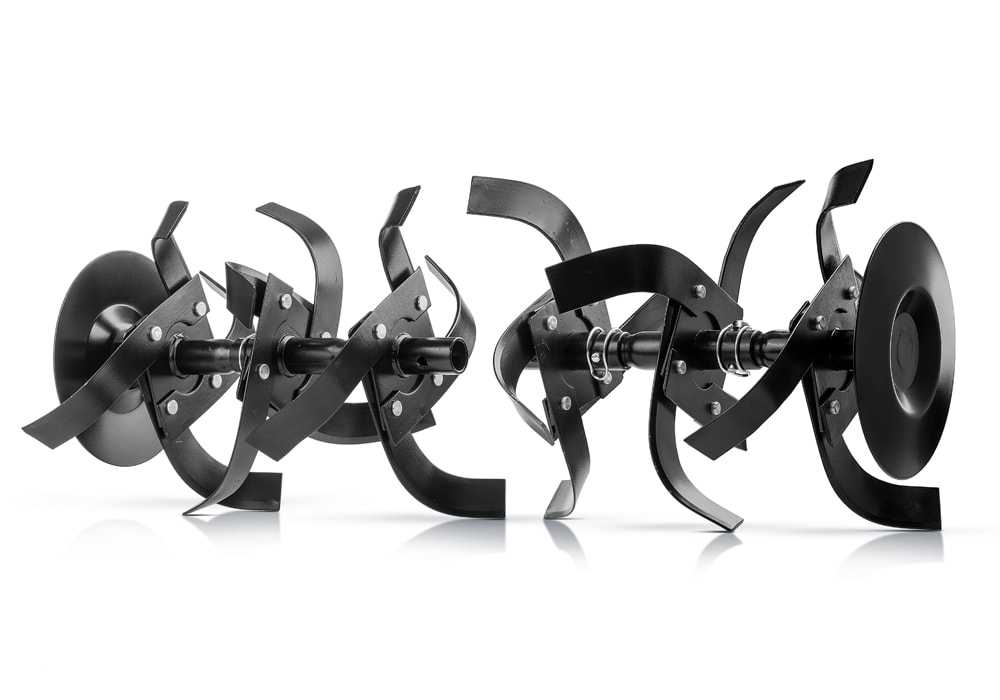

5. На левом и правом наружном конце фрез надежно закрепите тарелки для фрез – они существенно улучшат ход мотоблока с фрезами и сделают его более плавным и устойчивым.

После выполнения всех перечисленных действий можете приступать к обработке грунта. Во время работы не забывайте следить за надежностью крепления тарелок, фиксирующих основные и дополнительные фрезы на мотоблоке.

Почему нужно ставить нож на триммер

Триммер с установленным на него ножом удобнее всего использовать для более комфортного кошения высокой и огрубевшей на даче травы.  Леска на мотокосе в таких случаях не справляется. Тонкая очень быстро рвется. Использование толстого 2..3 мм корда или самодельных прутков с тросиками заставляет растительность накручиваться на шпулю.

Если покос бурьяна производить электрическим триммером без ножа, одной только леской, пусть даже и толстой с фигурным сечением, проблему не решить. Всегда существует риск перегреть электродвигатель и вывести из строя гибкий вал. И дело все в большом крутящем моменте электрического мотора.

Для того, чтобы уберечь технику от преждевременного износа производители предусмотрели возможность установки на триммеры специальных ножей. Конструкция и форма существующих режущих элементов позволяет с легкостью справляться не только с огрубевшей и переросшей травой, но и успешно бороться с молодой кустарниковой порослью.

Сменный блок или ремонт

Самое простое решение проблемы затупившихся ножей — купить сменный блок для триммера. Но это и самый дорогой вариант.

Например, такой блок вместе с сеткой от Remington стоит 1-2 тыс. р. За такие деньги проще и выгоднее купить новый прибор с более современными возможностями и функциями.

Если ваш триммер для бороды вам дорог и вы не хотите его менять, то спасением будет обращение в ремонтные службы. Если вы счастливый обладатель дорогого и качественного прибора, то только квалифицированные и опытные специалисты способны продлить его жизнь и не испортить лезвия. Стоимость таких услуг составляет около 200 р.

Исходя из цены сменных блоков и сложности в их поиске, предпочтительней выглядит вариант ремонта.

Как сделать своими руками

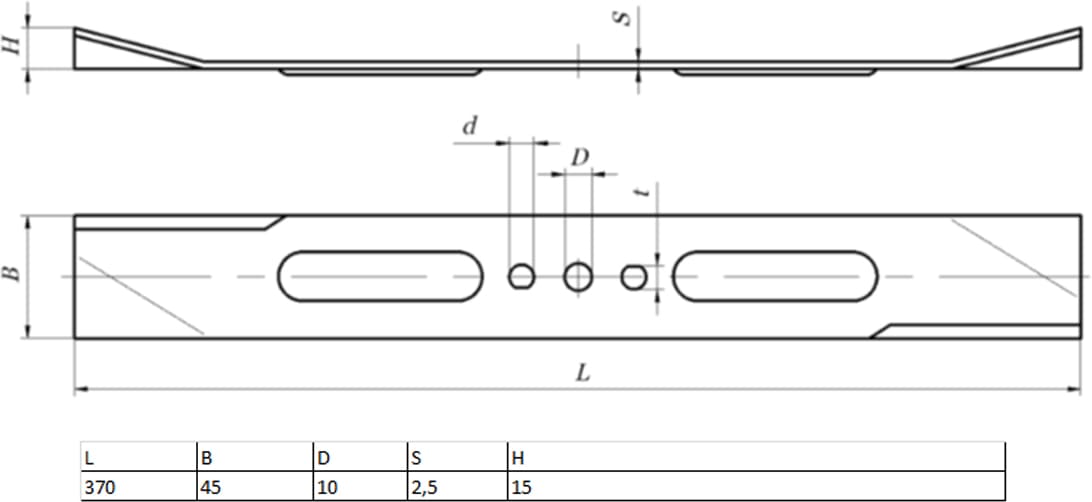

Лезвия для газонного триммера могут быть как в виде одной сплошной длинной планки, так и двух более коротких пластин. Проще всего сделать одно длинное лезвие. Дело в том, что сбалансировать два отдельных режущих элемента, которые работают синхронно на высоких оборотах очень сложно. От точности баланса лезвия зависит равномерность его работы, вибрация, а также это отражается на ресурсе устройства и удобстве его применения.

Сделать лезвие довольно просто. В первую очередь нужно взять лист стали толщиной не менее 3 мм и вырезать с помощью болгарки полотно будущего режущего элемента. Габариты пластины примерно такие: ширина от 40 до 60 мм, а длина может быть в пределах 30 — 50 см. Длина полотна зависит от диаметра защитного купола.

Для участков с каменистой почвой рекомендуется делать нож из более толстого листа металла.

После того как полотно было вырезано нужно сделать кромку лезвия, а также лопасти ножа. Они нужны для создания завихрения в процессе кошения травы. Длина лопасти вдоль полотна составляет 50 мм, а поперёк 25 мм. Высота изгиба около 15 мм. Сама режущая кромка должна быть в длину 60 — 80 мм. Стачивается она от края полотна.

Важно помнить то, что расположение лезвий и лопастей на обоих концах должно быть противоположно друг другу. Также стоит учитывать направление движения ножа

Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие

В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться

Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие. В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться.

Обычно этого делать не придётся, если крепёжное отверстие отцентрировано, но перепроверять баланс нужно обязательно. Плохо сбалансированный нож в процессе эксплуатации вызывает биение и пагубно отражается на ресурсе газонокосилки.

Делать самодельные односторонние ножи не рекомендуется. Их довольно трудно балансировать, а во время работы положение одного элемента относительно другого может сбиться. Это вызовет дисбаланс и негативно отразится на удобстве кошения травы и техническом состоянии аппарата.

Схема и устройство фрезы для мотоблока

Благодаря саблеобразной форме, фрезы для мотоблока безопасны в работе. Если мотоблок наезжает на корень или камень, фрезы его приподнимают подобно колесу автомобиля, при этом дальше продолжая обработку. Если же фрезы прямые, то они могут зацепиться за препятствие и опрокинуть мотоблок. Последствием может быть потеря равновесия оператором и возможное падение на фрезы.

Ножи крепятся к пластинам, которые под различными углами приварены к валам. Благодаря этому фрезы входят в почву плавно, по очереди. Это благоприятно отражается на трансмиссии мотоблока. Для изготовления ножей используют углеродистую сталь. Если есть доступ к кузнице, используя рессору, можно изготовить такие ножи. Для изготовления других деталей используются следующие марки стали: Ст-25, Ст-20, Ст-10, которые легко поддаются сварке.

Можно ли точить фрезы. Нужно ли точить фрезы для культиватора

Разобравшись с культиватором и видами фрез для него, перейдём к рассмотрению главного вопроса, которому и посвящена данная статья, а именно, можно и нужно ли затачивать такой рабочий элемент оборудования, как нож. Основная часть отечественных производителей сельхозтехники использует фрезы завода, расположенного в Смоленской области. Для их изготовления используется калёная сталь, режущая кромка ножей обрабатывается токами высокой частоты. Фрезы крепятся к фланцу при помощи болтов, поскольку этот материал плохо поддается сварке . Этот момент говорит о том, что в сварных фрезах большинства китайских фирм используется металл не очень высокого качества.

Хорошая калёная сталь не переносит сварного соединения, только болтовое

При создании рабочей кромки фрезы происходит её плавление и быстрое охлаждение, вследствие чего, она выглядит неравномерно и немного напоминает полотно ножовки , что видно при сильном увеличении. В процессе работы лезвие из калёной стали не тупится, а крошится, что приводит к образованию более глубоких зубьев «пилы». Многие называют такие фрезы самозатачивающимися, хотя это определение не совсем точное.

Теперь, что касаемо того, нужно ли точить фрезы и как сделать это в домашних условиях. Если выполнять заточку при помощи «болгарки» или на точильном станке , то получается перегрев металла, а следовательно, и нарушение его структуры и потеря прочности. В результате, фрезы будут быстрее тупиться, и это в лучшем случае, а в худшем — ножи могут начать разрушаться и вам придётся покупать новые.

От заточки фрезы при помощи «болгарки» происходит перегрев металла

Заточку фрез можно выполнять только на высокотемпературном заточном станке, а такое оборудование вряд ли есть в каждом хозяйстве. И не нужно хвататься за напильник, который поможет удалить мелкие щербинки и сделает кромку ровной. В итоге это приведёт к образованию ещё большего скола или поломке ножа при попадании на камень во время культивации почвы. Если на фрезе появилась зазубрина, то просто продолжайте работать дальше. Вы увидите, что через некоторое время она сама исчезнет.

«>

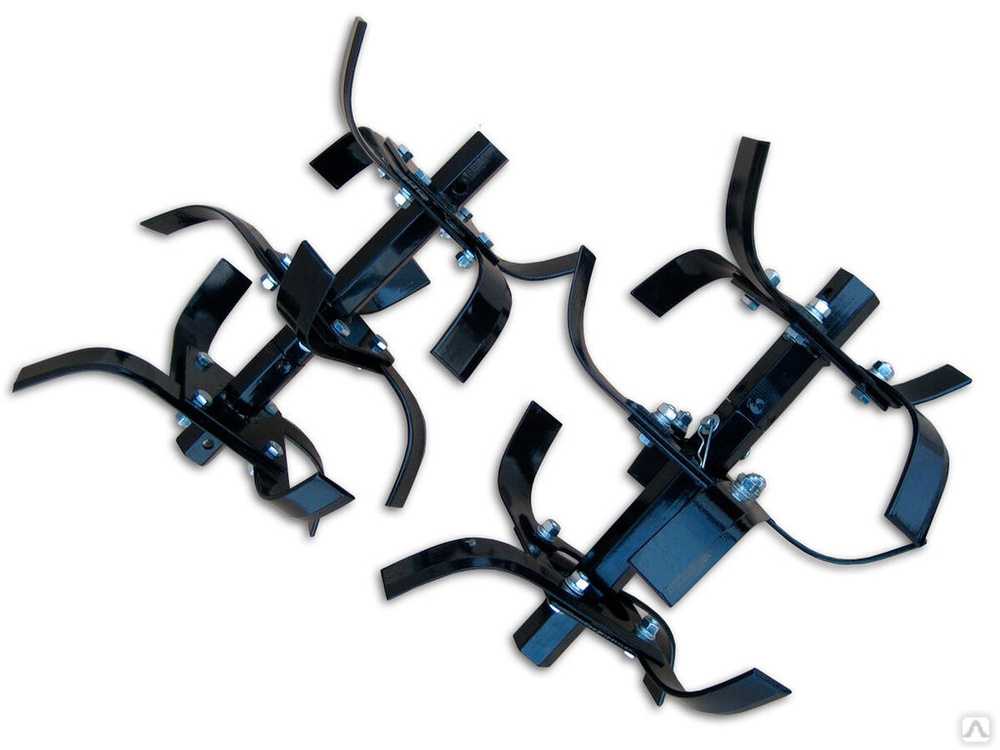

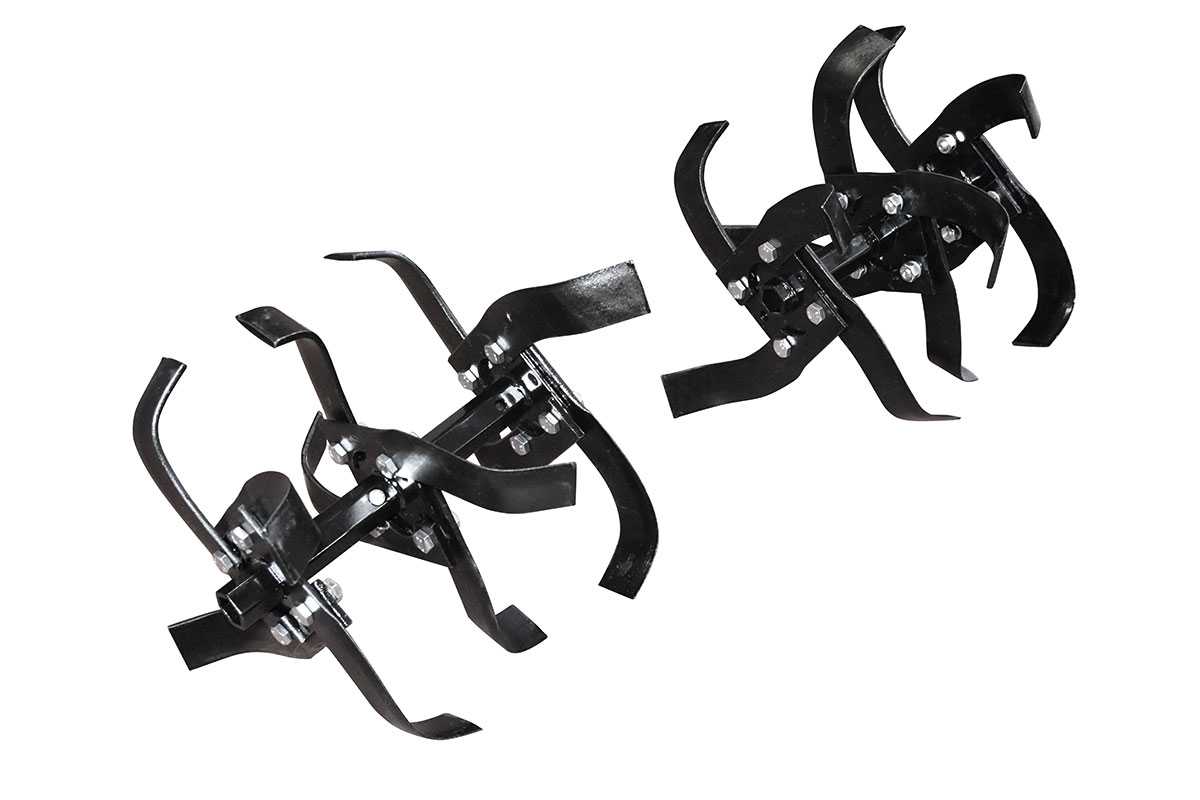

Заводские фрезы

Подобные почвофрезы считаются одними из наиболее популярных и востребованных на рынке. Именно такими разновидностями комплектуются заводские мотоблоки. В зависимости от своего назначения и конструкции данные фрезы могут быть собранными и разборными. В процессе выбора человек сам решает, какой именно мотоблок ему нужен, а вот выбрать определённый тип фрезы не получится.

Конструкция фрезы может отличаться в зависимости от производителя и других особенностей. Обычно она включает в себя пару секций, которые соединены между собой при помощи болтов

Важное значение при эксплуатации подобного элемента имеет ширина культивации, которая может меняться в зависимости от добавления секций

Отличительная черта заводской фрезы заключается в том, что она предлагается в комплекте с мотоблоком. Для стандартных задач её будет вполне достаточно. Но стоит учитывать, что почвофрезы от китайского мотоблока не могут похвастаться впечатляющей эффективностью. Если в процессе производства использовался некачественный металл, то уже во время первой обработки возникнут проблемы.

Например, при обработке целинного участка пользователю будет крайне сложно управлять мотоблоком. Кроме того, это приведёт к возрастанию нагрузки на редуктор, что также негативно скажется на долговечности устройства.

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

• Ножи типа «гусиные лапки»
• Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

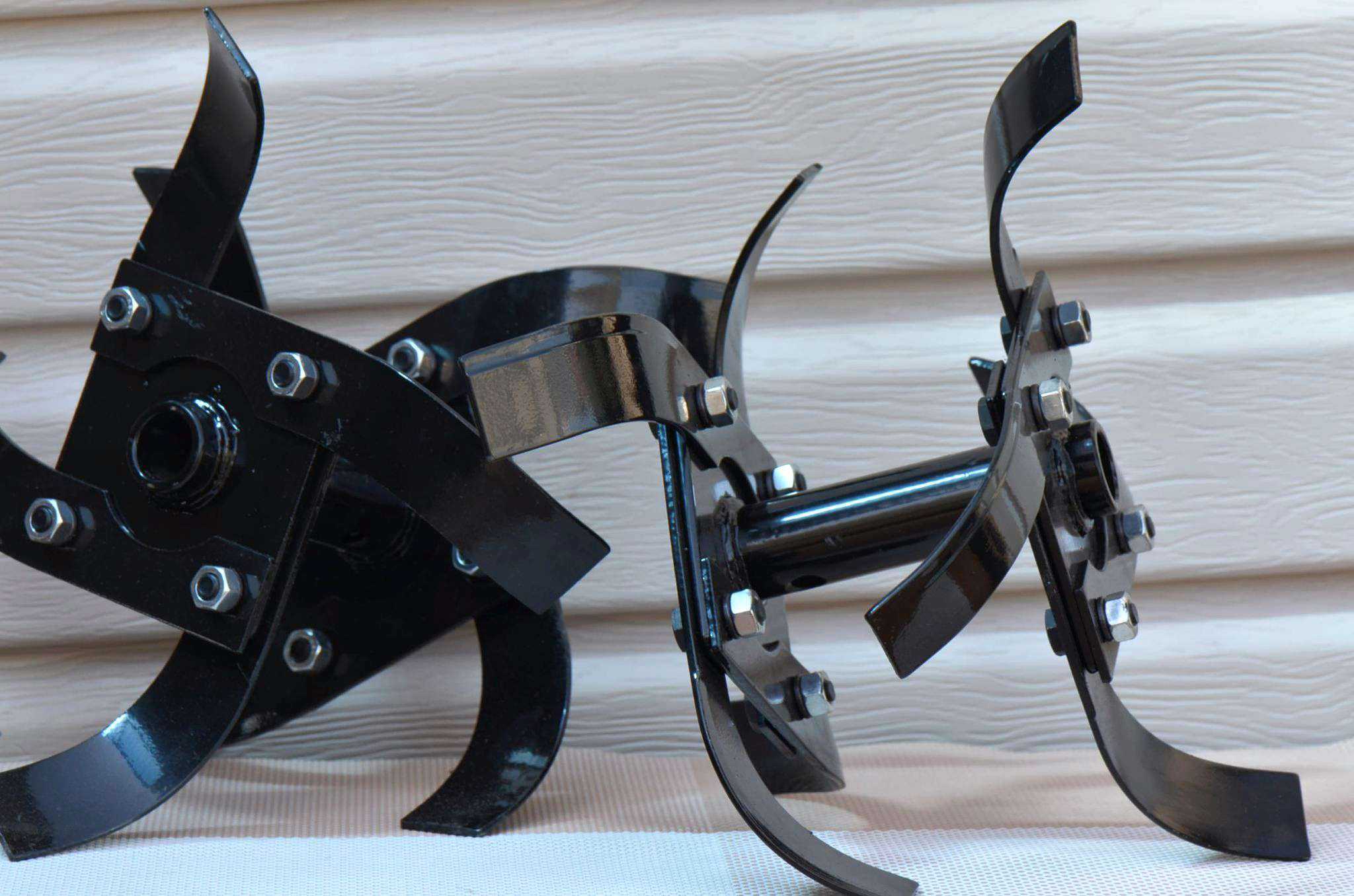

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

• ширина – 40 см;
• длина – 37 см;
• высота – 38 см;
• масса – 16 кг;
• допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

• металлическая трубка с диаметром в 42 мм;
• сварочный аппарат;
• шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

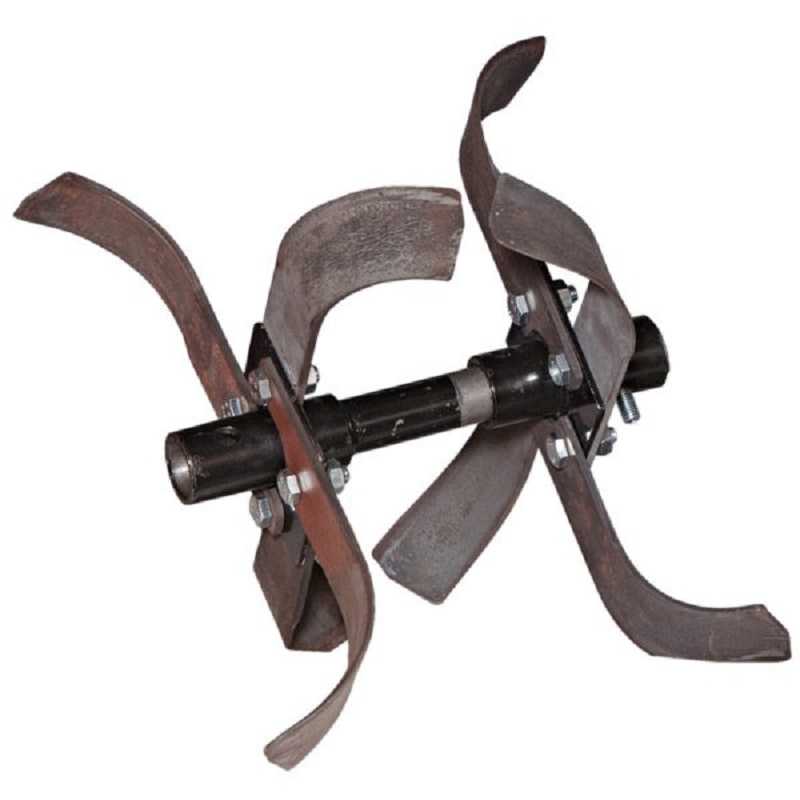

Самодельная фреза

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов

Какие фрезы для мотоблока лучше. Как сделать самодельную фрезу #8211 мотоблок

Свой мотоблок я сделал тридцать три года тому назад. Давно? А работает. Придерживался одного закона: червь в земле хозяин, и его убивать нельзя! Для этого надо, чтобы оборотов фрезы было как можно меньше, шаг как можно больше, диаметр и расстояние между стоек тоже как можно больше, а количество стоек как можно меньше. Ничто так легко не преодолевает сопротивление, как стреловидность, поэтому ножи имеют форму копья. Стойки изогнуты: фреза работает как вертикальный плоскорез. Стрелка проходит в земле и почти не перемешивает ее, лишь немного отодвигает назад. Шаг может доходить до 15 см. При этом максимальная глубина -25 см.

Мой мотоблок не работает послойно: справляется всегда за один проход и на любой почве.

Одна читательница сетовала: «У меня суглинок, ни один мотоблок не берет!» Вот и хотелось бы помочь людям.

Перед работой я всегда затачиваю стрелки, поэтому фреза рубит даже корни кустарников, делая от 20 до 500 об/мин. Имеет три скорости. При вспашке земли с высоким травостоем (до полуметра) ставится чистик, поэтому на вал растения не накручиваются.

Совет

Работа с мотоблоком требует соблюдения техники безопасности. Нельзя заливать горючее в бак при работающем двигателе. Следите, чтобы на земле не было крупных посторонних предметов. Также опасен мотоблок на местностях с большим уклоном. Двигатель от бензопилы.

На всех фирменных мотоблоках костыль болтается. У меня он закреплен жестко, а на его конце #8211 вращающаяся тарелочка.

Задней скорости у мотоблока нет, она мне не нужна

Когда надо ку да-то повернуть, я нажимаю на ручки, фреза избавляется от земли, и я могу повернуть мотоблок в любую сторону, поэтому работу я могу производить очень тонкую, что особенно важно в саду. Костыль не может углубиться ниже вспаханного слоя, поэтому корни не рвет

В моей фрезе есть одна тонкость: угол стрелки нужно очень точно угадать. Он не должен быть слишком положительным или слишком отрицательным. Стрелка должна чуть-чуть отодвигать землю назад. А стойки нужно расположить так, чтобы основную работу производила только одна из них. Фреза у меня не болтается на валу как на всех фирменных), поэтому можно ставить чистик.

Виды фрез для сельскохозяйственных работ

Фрезы для культиватора выполняют множество различных функций. С их помощью фермеры имеют возможность:

• Быстро уничтожать густые заросли сорняков;
• Культивировать почву;
• Перемешивать слои грунта с удобрениями;
• Выравнивать поверхность земли.

Особенно эффективно фрезы показывают себя на глинистом, переувлажненном и задеревенелом грунте. Фрезы также часто эксплуатируются для вспашки целины на пастбищах и лугах.

Существует несколько типов фрез. В зависимости от формы в продаже встречаются:

• Приспособления с ножами в форме сабли – они пользуются самым большим спросом среди покупателей и позволяют выполнить широкий спектр работ. Главное преимущество кроется в форме лезвий и материалу – фрезы изготавливаются из стали и могут сниматься в любое время.На них практически не наматывается растительность, что позволяет вспахать грунт в разы быстрее;
• Фрезы на культиватор типа «гусиные лапки» – новое решение на рынке оборудования. Инвентарь такого типа часто применяется для вспашки твердых грунтов. Он не поддается разборке, благодаря чему является более прочным, чем фрезы первого типа. Среди минусов выделяется частое наматывание сорняков на лезвия.Из-за этого большинство фермеров используют эти фрезы для работы на «чистой» почве. Часто «гусиные лапки» эксплуатируются для вспашки перед посадкой картофеля, а также для обработки грунта с целью профилактики появления колорадских жуков и других вредителей.

Приобрести дополнительные фрезы нужной ширины сегодня можно в любом магазине садово-огородной техники. Однако по приемлемой цене чаще всего удается купить китайские изделия, не отличающиеся особой прочностью. В связи с этим будет вполне разумно попытаться изготовить фрезы самостоятельно.

Фрезы на мотокультиватор не отличаются сложной конструкцией. Прежде, чем начать самостоятельное создание элементов, необходимо внимательно изучить магазинные варианты. Это даст возможность учесть все конструктивные особенности оборудования и изготовить эффективный инвентарь.

Перед работой нужно сделать чертеж или воспользоваться уже готовой схемой. В ней потребуется указать материал каждой из деталей, последовательность и способ крепления.

После этого нужно подготовить все материалы. Если в конструкции будут использоваться фигурные элементы, то их лучше сразу заказать у мастера.

При создании фрезы особое внимание нужно уделять правильности сборки. Постарайтесь избежать каких-либо отклонений, связанных с конструкцией, ведь любая ошибка может существенно понизить эффективность фрез. Более того, неправильно собранный инвентарь будет тянуть культиватор вправо или влево

Более того, неправильно собранный инвентарь будет тянуть культиватор вправо или влево.

Важный фактор – это расположение зубьев. Они должны быть установлены точно в таком же положении, что и в конструкции магазинных изделий.

Эксперты не советуют делать фрезы, диаметром более 50 см. Оборудование такого размера способно погружаться в грунт на 26 см, охватывая полосу, шириной в 1 метр. Этого более чем достаточно для качественной вспашки.

Фрезы в форме сабли считаются более безопасными и не способны навредить оператору при его падении на конструкцию. Ножи на них имеют поперечное расположение и последовательно погружаются в почву, без рывков.

Чтобы продлить срок эксплуатации самодельных фрез, необходимо придерживаться правил использования инвентаря. В процессе запуска двигателя культиватора, все ножи должны располагаться над поверхностью почвы. После переключения мотора с холостых оборотов, лопасти следует медленно опустить и начать вспашку грунта.

Не зная, нужно ли затачивать самодельные фрезы, многие новички допускают массу ошибок. Необходимо помнить, что чем чаще выполняется заточка, тем лучше будет результат обработки грунта, и тем дольше ножи не будут поддаваться воздействию коррозии.

Технология заточки

Существует ряд параметров, которые влияют на углы заточки фрез, в первую очередь это форма зуба: острозаточенный или затылованный. Характеристики каждого из резцов:

• передний угол, образуется касательной к передней поверхности и плоскостью оси;
• задний угол, образуется касательной к задней поверхности и касательной к окружности вращения опорной точки;
• размер площадки, которая подвергается обработке при затачивании по задней поверхности;
• угол наклона зубьев относительно центральной оси.

Углы заточки фрез по металлу зависят от материала и марки изделия, указаны в специальных справочниках и ГОСТах. При обработке заготовок из высоколегированной стали они практически нулевые или отрицательные. Несоблюдение рекомендованных параметров приведет к быстрому разрушению режущей кромки без возможности восстановления.



В процессе заточки площадь зубьев уменьшается, поэтому крайне важно выполнять все операции однообразно для каждого. Перекосы приведут к изменению формы реза и сильному биению, что критично при работе с вязкими материалами – можно просто сломать фрезу

После заточки необходима проверка: визуальный осмотр на наличие трещин, сколов и деформаций с помощью лупы, для углов приемлемо отклонение в 1 градус, определяется маятниковым угломером.

С помощью станка

Можно восстановить режущие свойства практически любого инструмента. Заточка твердосплавных фрез производится только на станках. Например, для концевой первым этапом будет круговая шлифовка для удаления возможных сколов и дефектов режущих кромок, после этой операции диаметр измениться в зависимости от степени износа поверхностей. Затем для остроконечных боковых зубьев выполняется заточка по задней части. Для этого используется специальное приспособление в форме иглы, которое обеспечивает равномерный угол заточки на всем протяжении зуба при поступательном движении вдоль абразива

Регулируя его положение, можно добиться изменения заднего угла, а это важно для уменьшения трения и увеличения срока службы. Заточка торцевых зубьев начинается с их установки по горизонту, круг подается под необходимым углом

С помощью станка легко подновить инструменты для ручного фрезера.

Также при увеличении температуры уменьшается твердость абразивных материалов, что увеличивает время обработки заготовок и провоцирует быстрый износ дорогостоящих кругов. Для заточки применяются абразивные круги чашечной и тарельчатой форм для шлифования задних углов зубьев, для передних можно использовать плоские.



В качестве абразива выступают:

• электрокорунд (хорошо подходит для инструментальной стали);
• эльбор (быстрорежущая сталь обычная и повышенной производительности);
• алмаз и зеленый карбид кремния (для твердосплавных резцов).

При обработке твердых сплавов на кругу прогрев поверхности происходит неравномерно, образуются микротрещины, приводящие к деформации зубьев. Для доводки можно использовать чугунный оселок, в качестве абразива взять карбид бора, его же можно использовать и для оперативного устранения неровностей без снятия фрезы.

Промышленные станки дороги, для домашней мастерской можно изготовить его самостоятельно, совместив электрическое точило и механизм подачи затачиваемой фрезы. Универсальный аппарат таким образом сделать не получится, но для выполнения нескольких операций с приемлемым качеством он вполне подойдет.

С помощью кругов для заточки

Имея опыт, можно заточить фрезы несложной формы на обычном точиле, но следует понимать, что большое количество криволинейных поверхностей и необходимость соблюдения угловых параметров, могут свести на нет все усилия. Работать необходимо на небольших оборотах, иначе есть риск перегреть режущие кромки – фреза на выброс.



Подручными средствами

Требуется только наличие абразивных материалов разной зернистости. Бруски в процессе работы необходимо смочить мыльной водой, по окончании промыть и высушить. Заточка фрез по дереву своими руками возможна, но требует долгой практики – основная трудность заключается в равномерной обработке всех зубьев, для этого необходимо контролировать нажим и количество движений. Все издержки перекрываются словом «бесплатно», да и стоимость затачиваемых изделий невелика в случае неудачной попытки. Качество такой работы как правило не очень высокое, но в рамках домашней мастерской приемлемо.



Разновидности фрез для мотоблока

Фрезы на мотоблок могут отличаться друг от друга по форме и конструкции, количеству ножей и их расположению. Они устанавливаются в задней части мототехники и зависят от вала отбора мощности. Лучший результат почворезы дают при увеличении скорости движения.

Лезвия плавно и поочередно входят в почву, что благоприятно отражается на трансмиссии мотоблока.

Выделяют 2 разновидности фрез:

• активные, или саблевидные;
• гусиные лапки.

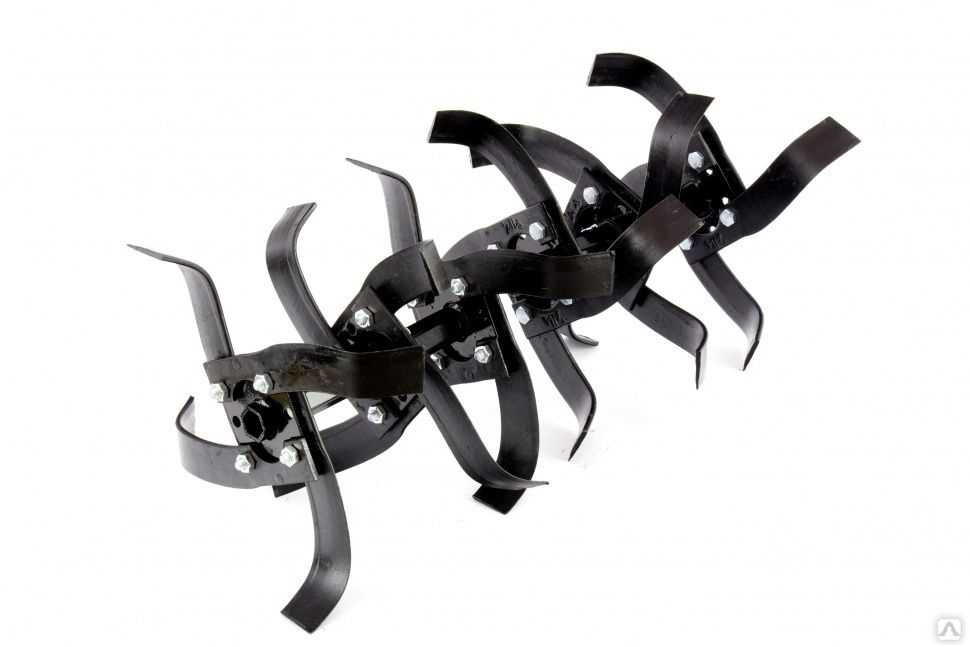

Активные саблевидные

В стандартный комплект мототехники входят саблевидные фрезы. Они эффективны и популярны среди фермеров.

Почвофреза для мотоблока имеет разборную конструкцию, поэтому установка, обслуживание, ремонт и транспортировка максимально просты.

На вращающуюся ось вместо колес устанавливаются блоки, состоящие из 4 режущих механизмов под углом 90° друг к другу, скрепленных болтами, гайками и шайбами. Количество блоков с каждой стороны привода различно: 2, 3 и более единиц. На количество ножей и ширину модуля влияет масса техники и ее мощность.

Нож активной фрезы для мотоблока представляет собой изогнутую на концах полосу. Загибы направлены поочередно в разные стороны.

В заводских условиях лезвия производят из прочной легированной или высокоуглеродистой стали с обязательной термической закалкой и обработкой высокочастотными токами. При самостоятельном изготовлении насадки мастера рекомендуют использовать рессорную термообработанную и закаленную сталь 50ХГФА.

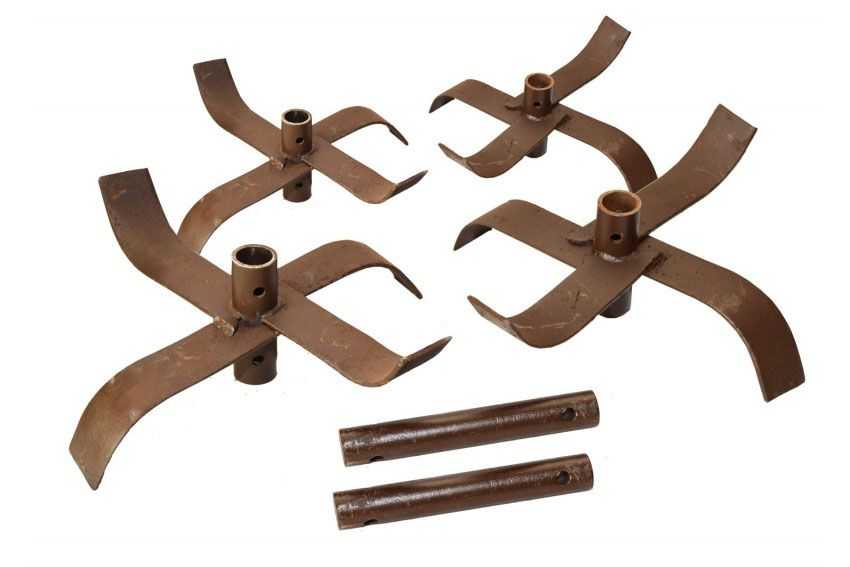

Гусиные лапки

Навесные механизмы под названием «гусиные лапки» используются сравнительно недавно. Высокая эффективность достигается за счет их специфической формы. Конструкция фрез — цельносварная и неразборная. Ножи выполнены в форме треугольника, расположенного на конце стойки.

Заводские стандартные фрезы имеют такие размеры:

• ширина ножей — 41 см;
• длина реза — 38 см;
• высота орудия — 38 см;
• вес — 16 кг;
• номинальная рабочая скорость культиватора с фрезами — 2-5 км/ч.

Для изготовления почвенного орудия выбирают низкоуглеродистую сталь. Ножи самозатачивающиеся, при аккуратной эксплуатации их можно не точить.

Что такое культиватор и для чего он нужен

Для начала нужно разобраться, что собой представляет культиватор, как он устроен и для чего нужен. Итак, это вид компактной сельскохозяйственной техники, предназначенной для предпосадочной подготовки почвы. Он позволяет пахать, рыхлить и окучивать землю, а также оформлять борозды и выполнять боронование. Этот агрегат позволяет значительно облегчить сельскохозяйственные работы на дачном или приусадебном участке.

Мотокультиватор способен работать там, куда нет доступа полноразмерной технике

Культиваторы по типу механизма делят на группы:

• механические ручные. Используются в качестве дополнительного оборудования к более серьёзной технике. Рыхлят почву на глубину не более 5 см и удаляют лишь слабые, расположенные на самой поверхности, сорняки;
• электрические. Лёгкая, маневренная техника, которая используется на ограниченных участках земли. Недостаток заключается в работе от электрического шнура;
• аккумуляторные. Этот тип сельскохозяйственного оборудования — сочетание всех преимуществ электрических аналогов с автономностью. Они более тяжёлые, но, в то же время, мобильные и безопасные;
• бензиновые. Эта техника отличается мощностью, производительностью и большим весом. Хороший вариант для обработки обширных земельных участков.

Ручной механический культиваторЭлектрокультиватор со шнуром

Аккумуляторный агрегатМотокультиватор с бензиновым двигателем

Культиваторы любого типа состоят из таких основных элементов, как рама, рычаги управления, двигатель, ротор, колёса и устройства культивации (фрезы).

Устройство мотокультиватора

Сборка фрез на мотоблок брайт. Фрезы на мотоблок

Такое оборудование, как фреза, является необходимым для любого мотоблока, так как с его помощью можно проводить большинство работ, связанных с обработкой почвы. В основном почвофреза идет в комплекте к агрегату, но в случаях, когда нужно поменять ширину и глубину обработки, следует приобретать оборудование отдельно.

Дополнительные фрезы позволяют увеличить функциональность мотоблока и упростить работу с ним. Специалисты рекомендуют иметь в своем арсенале несколько пар фрез.

Какие фрезы лучше для мотоблока?

Такие «ножи» для обработки почвы можно условно разделить на две большие группы. Каждая из них имеет свои особенности и подходит для определенного вида работ.

Саблевидная фреза к мотоблоку

Самые популярные и универсальные модели, которые эффективны при выполнении разных земляных работ. В этих моделях используется оптимальная форма ножей, для изготовления которых производители выбирают высококачественную прочную сталь.

Модели имеют разборную конструкцию, поэтому их установка и обслуживание максимально простое.

Гусиные лапки

Эти модели появились на рынке сравнительно недавно. С их помощью может быть обработана любая целина, также они эффективны при возделывании твердой и сложной почвы.

Особенности фрез данного типа:

• сплошная конструкция, которая обеспечивает высокие показатели точности работы;
• оборудование хорошо борется с сорняками;
• удобство в эксплуатации, возможность замены запчастей в домашних условиях.

Такие модели, в отличие от саблевидных фрез, изготавливаются из углеродной стали, которая по прочности немного проигрывает.

Фрезы для мотоблока самодельные

Производители предлагают разные варианты почворезов для мотоблока. Можно использовать один комплект фрез или приобрести два разных вида устройств, меняя их в зависимости от условий обработки почвы.

Некоторые умельцы предпочитают использовать самодельные изделия, которые при правильной сборке будут не хуже заводских.

Основным преимуществом самостоятельного создания почфоврезы является то, что ее можно подстроить под специфические особенности участка.

Как собрать правильно фрезы на мотоблок?

Сборка фрезы своими руками должна проводиться максимально правильно

И здесь особо важно проследить за тем, чтобы активная часть врезалась в землю при работе. Для этого изначально рекомендуется изучить чертежи, а затем уже приступать к изготовлению оборудования

Для создания фрез требуются следующие инструменты:

• Ось ротора необходимой длины. Она может быть разделенной на две части, если нужно собрать фрезу из двух блоков.
• Короткая ось.
• Редуктор с фиксаторами.
• Левые и правые ножи.
• Болты, шайбы, гайки.

Сбор конструкции не занимает более часа, но здесь важно установить ножи таким образом, чтобы они не мешали вращениям

• Длинная роторная ось оборудуется ножами под углом 30 градусов.
• Необходимо объединить по четыре ножа на одном блоке, закрепив их к редукторам.
• Далее проверяется правильность конструкции и подтягиваются все крепежные элементы.

Данная конструкция является очень надежной и способна выдержать достаточно высокие нагрузки.

установка фрез на мотоблок

чтобы установить фрезы на мотоблок, следует использовать специальные деревянные козелки, высота которых должна быть около 50 см. агрегат нужно опереть на сошник и наклонить на угол 45 градусов. затем с него снимаются колеса и надеваются фрезы. на внешние концы с обеих сторон устанавливаются специальные тарелки, которые делают ход агрегата более плавным и устойчивым.

Нужно ли точить фрезы на мотоблок?

Любые почвенные фрезы являются самозатачивающимися инструментами. Заточка для них не нужна, так как она может лишь испортить конструкцию. Только в некоторых случаях, если вы используете фрезу очень давно и видите, что она стала плохо обрабатывать землю, можно подточить ножи.

Почвофреза – важный элемент каждого агрегата. Самодельные правильно собранные фрезы можно использовать на любых современных мотоблоках, в частности на Нева Мб 1 и Мб 2, МТЗ и других. Такие конструкции будут помогать в обработке земли и сделают выполнение сельскохозяйственных задач более простым.
