Технология монтажа кровли из профнастила и доборных элементов

Что такое ендова и для чего она используется

Ендова является внутренним углом крыши, который образуется при стыковке двух скатов. Этот элемент также называют разжелобок. Основное назначение данной конструкции заключается в защите внутренних кровельных углов от попадания воды. Ендова нужна на стыках крыш с непростым геометрическим строением, а также на линии присоединения материала кровельного покрытия к вертикальному на мансарде в слуховых окнах.

Схема ендовы крыши:

Ендова является внутренним углом крыши Источник zen.yandex.tm

Размеры ендовы будут зависеть от того, насколько большой уклон у крыши – чем он меньше, тем более длинный и широкий нужен разжелобок. Также на данный элемент конструкции кровли влияют и погодные условия в местности строительства дома. Стандартная длина ендовы крыши 2 м, возможно изготовление конструкции в 3 м. Разжелобок большого размера, например 10 м, монтируется из нескольких планок, уложенных внахлест

При этом важно сохранить герметичность всех соединений

Разжелобок часто путают с коньком крыши. Но это разные элементы – конек монтируется на внешний угол, а ендова на внутренний.

Конек монтируется на внешний угол, а ендова на внутренний Источник besplatka.ua

У использования ендовы есть ряд преимуществ, поэтому она является необходимым элементом при монтаже кровли:

• организовывает стоки

  дождевых и талых вод на элементах крыши, что обеспечивает более длительную их сохранность;

• увеличивает безопасность

  при сильных снегопадах – осадки не задерживаются, опадая маленькими пластами;

• монтаж

  производится достаточно просто и быстро.

Крыша с ендовой предполагает стропильную систему, и сложности могут возникнуть с гидроизоляцией, поскольку это место в устройстве скатов кровли испытывает максимальные нагрузки. Для проведения успешного монтажа нужен точный чертеж. Особенно внимательно выполняются работы на стыке главного ската крыши и мезонина.

После того как завершено устройство стропил, производят укладку материала кровли, выводя его на внутренние углы. Используют два подкладочных слоя с нахлестом. Затем монтируется верхняя планка, придающая эстетичный вид конструкции. Стыки обрабатывают герметизирующей лентой.

Монтаж плоского конька на крышу из профлиста

Плоский конёк на кровлю из профнастила можно установить своими руками. Это несложно, следуйте нашим рекомендациям.

Порядок действий:

1. Монтируем в месте стыка скатов уплотнитель либо вентиляционную коньковую ленту. Уплотнитель бывает двух типов: фигурный и универсальный.

• Фигурный уплотнитель подбирают под конкретный профиль профнастила. Он представляет собой неэластичные воздухонепроницаемые ленты из пенополиэтилена. Чтобы уплотнитель не мешал воздуху циркулировать, а подкровельному пространству ― проветриваться, в нём проделывают вентиляционные отверстия (до монтажа).
• Универсальный уплотнитель выпускается в двух размерах. В ассортименте «Металл Профиль» есть универсальный уплотнитель 20х40 мм (для профлиста с волнами не выше 40 мм) и 30х50 мм (для профнастила высотой не более 50 мм). Такой уплотнитель представляет собой воздухопроницаемые эластичные ленты из пенополиуретана.

Как крепится уплотнитель около конька на крыше из профлиста? Его не надо прикреплять саморезами. У универсального уплотнителя есть клейкая основа. А фигурный самостоятельно фиксируется на кровельном материале.

Вентиляционная коньковая лента представляет собой эластичную полосу из дышащего геотекстиля. Снизу есть самоклеющийся бутиловый слой. Края ленты армированы алюминием и собраны в «гармошку».

Коньковую ленту удобнее и легче монтировать, чем уплотнители. С помощью ленты вы сразу закроете 5 м конька со стороны обеих скатов. Длина уплотнителей ― 2 м, монтировать их придётся дольше (и на каждый скат отдельно).

Как крепится коньковая лента? Обезжириваем поверхность, берём ленту, снимаем защитную плёнку с клейкого слоя. Раскатываем ленту по коньку. Чтобы боковые стороны-«гармошки» расправились, проходимся по ним роликом.

• Укладываем одну коньковую планку на другую с нахлёстом около 100 мм.
• Фиксируем планки на кровельном материале. Как закрепить конёк на крыше из профнастила? Рекомендуем использовать саморезы для доборных элементов ― 4,8х70 (80) мм. Вкручиваем их в верхнюю часть волны (она называется «гребень»). При этом монтируем саморезы не в каждый гребень, а через один: например, в первый, третий, пятый и т. д.
• На конёк прикрепляем дефлекторы. Они нужны для вентиляции подкровельного пространства. Если у вас не установлены другие элементы вентиляции ― дефлекторы обязательны. Когда подкровельное пространство хорошо проветривается, влажный воздух вовремя выходит, утеплитель и подконструкция не отсыревают. Чтобы смонтировать первые 2 вентиля, от каждого края (торца) конька отступаем по 1,5 м. Далее дефлекторы устанавливаем через каждые 3 м. Если возле конька выходит дымоход, монтируем дополнительные вентили перед ним и после него. Дефлекторы улучшат циркуляцию воздуха в потенциально «застойной» зоне возле дымоходной трубы.

Как установить дефлектор:

Отпиливаем рамку-основание в соответствии с типом конька (круглый или плоский). На торцах рамки есть специальные бороздки ― ориентируйтесь на них.
Прикладываем рамку к коньку и обрисовываем её контур.
Вырезаем по контуру рамки отверстие в коньковой планке.
Фиксируем уплотнители на торцах рамки.
Прикладываем рамку к коньковой планке. Прижимаем её до щелчка.
Проверяем, движется ли вентиль. Он должен «ходить» вдоль коньковой планки.

Готово! Мы смонтировали конёк и вентили.

Важные нюансы

Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями. Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.

Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.

Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.

Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.

Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.

Видео:

Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.

Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.

Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.

Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.

Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.

Какие бывают ендовы

Два ската кровли, соединяясь между собой разными способами, образовывают желоб, по оси которого и монтируется ендова. Различают ендовы трех типов:

открытая ендова (листы скатов подгоняются друг к другу максимально плотно, ендова устанавливается под листами с тем расчетом, чтобы просачивающаяся влага стекала по желобу в направлении водостока);

закрытая ендова (листы не подгоняются вплотную, под ними ставится планка ендовы, выполняющая функции водоотвода, над ними монтируется верхняя часть ендовы, закрывающая края листов и ендовную планку);

комбинированный (переплетенный) вариант ендовы подразумевает нахлест краев сходящихся листов в шахматном порядке, применяется преимущественно на кровлях из гибкой битумной черепицы, рулонных и пластичных материалов, поэтому его мы рассматривать не будем.

Наиболее часто в малоэтажном индивидуальном строительстве при сооружении кровли из профнастила используется открытый тип ендов. В этом случае доборный элемент состоит из двух частей — нижней планки в виде угла, снабженного по центру желобком, а по краям защищающими от перелива подгибами, и верхней планки в виде простого угла. Нижняя часть обычно выполнена из оцинкованной стали, а верхняя может быть подобрана в цвет кровельного материала, если он окрашен или снабжен защитным полимерным покрытием.

Под установку нижней планки заранее устраивают основание: на слой гидроизоляции укладывают деревянный настил под желобок и крепят край планки к настилу до устройства обрешетки. Этот ендовный элемент будет защищать стропильные конструкции от влаги, так как его монтаж выполняют до установки кровельных листов. Верхняя планка может устанавливаться над листами профнастила после их монтажа. В этом случае она выполняет, скорее, эстетическую функцию.

Обрешетка под профнастил

Прежде чем производить крепление профлиста к деревянной обрешетке и устанавливать ее, нужно рассчитать шаг. Он зависит от угла наклона ската и марки профнастила. Существует два вида обрешетки для профлиста.

1. Сплошная обрешетка. Выполняется из досок, толщиной 50 мм, с компенсационным зазором между ними 5–10 мм. Устанавливается на скатах с уклоном менее 15°.
2. Разреженная обрешетка. Может выполняться из досок с определенным шагом или из бруска сечением 50х50 мм. Применяют на крышах с углом наклона более 15°.

Для определения шага обрешетки применяют таблицы. В них указаны вид обрешетки, зависимость шага от угла наклона кровли и марки профлиста.

Применяют в основном древесину хвойных пород, ровную, хорошо просушенную, обработанную антисептическим и противопожарным составами.

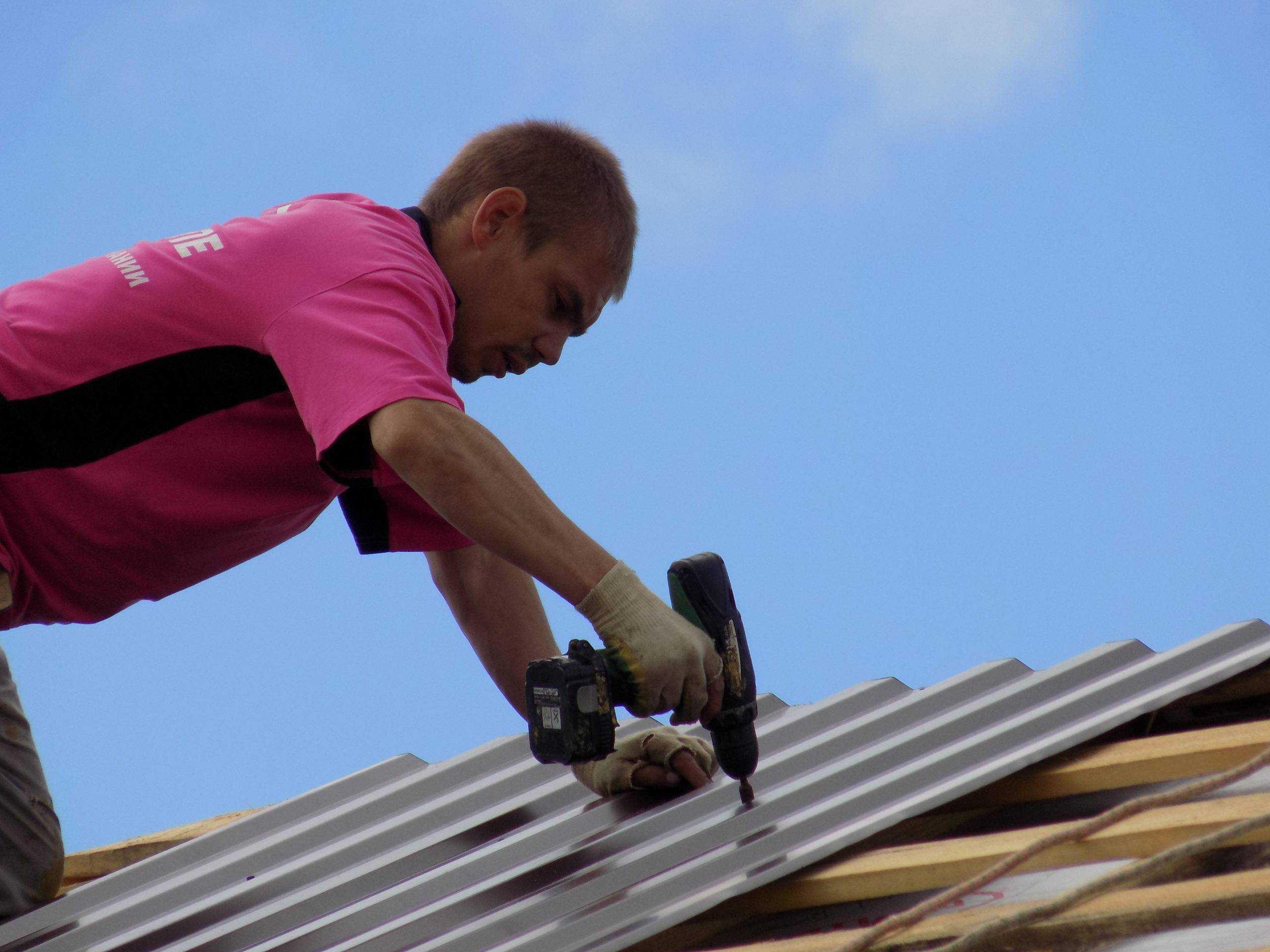

Устройство кровли из профлиста по деревянной обрешетке производят на стропила, поверх «кровельного пирога», если он предусмотрен.

Начинают от карниза, укладывая первую доску. Далее от доски вверх к коньку укладывают бруски с определенным шагом. При сплошной обрешетке укладывают доски с зазором. Крепится конструкция к стропилам саморезами или гвоздями, длиной не менее двух толщин пиломатериала. На стыках по длине бруски между собой соединяются скобами. На бетонное основание обрешетка крепится дюбелями.

Гидроизоляция и ветрозащита

Если кровля монтируется на жилой дом или отапливаемое помещение, необходимо до монтажа обрешетки установить кровельную мембрану

Неважно, будет утеплитель или нет, это обеспечит гидроизоляцию и ветрозащиту

Монтаж не сложный, но лучше не спешить и выполнять аккуратно:

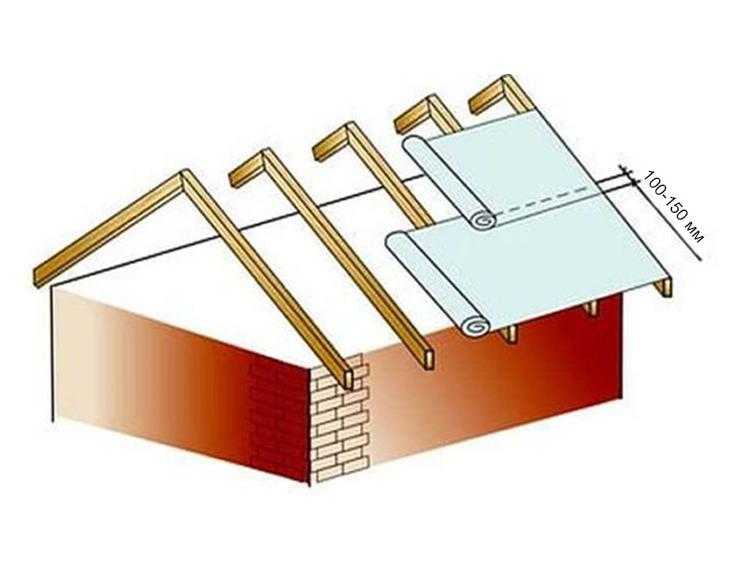

• мембрану раскатать на стропила горизонтально скату, начиная снизу вверх с нахлестом между листами 150 мм;
• полотно сильно не натягивать, между стропилами должен быть небольшой провис (температурный запас);
• крепить мембрану к стропилам скобами строительного степлера;
• стыки между листами проклеивать специальными клеящими лентами.

Чтобы обеспечить вентиляционный зазор, поверх мембраны к стропилам монтируется контробрешетка из бруска, а на нее — обрешетка для крепления профнастила.

Различие монтажа скатной и плоской крыш

Следует учесть, что абсолютно плоских крыш не бывает. Обязательно должен быть уклон до 5°, чтобы дождевая или талая вода могла покинуть кровлю по специальным ливневым стокам. Для этого на перекрытии выполняют разуклонку.

Правильно крепить профнастил на крышу следует напрямую на балки перекрытия или на железобетонную основу.

Для плоской крыши применяют профлисты повышенной прочности с высотой профиля не ниже 75 мм.

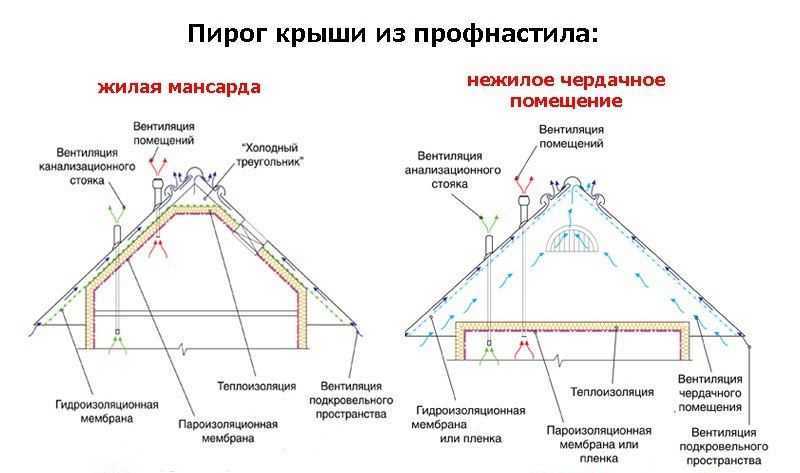

Если помещение отапливаемое, устанавливается «кровельный пирог» с парозащитой. При монтаже «пирога» уделяется больше внимания прочности материала утеплителя, его устойчивости к сжатию и пожаробезопасности.

Влияние уклона крыши на монтаж

Чем круче крыша, тем сложнее выполнять обшивку профлистом. Расстояние от карниза до конька увеличивается с изменением угла уклона в большую сторону, сложнее поднимать листы и укладывать их. Это упирается не только в процесс исполнения, но также увеличивает количество кровельного материала, что утяжеляет конструкцию. В этом случае усиливают стропильную систему.

Монтаж крыши с минимальным уклоном легче и безопасней для рабочих, меньше уходит материала, но обрешетку необходимо делать сплошной и профлист применять высокой прочности.

Чтобы правильно крепить профлист, нужно знать, что угол наклона скатов влияет на величину продольного и поперечного нахлестов листа. Зависимость показана в таблицах 2 и 3.

Существуют рекомендации с каким уклоном возводить кровлю для определенного региона. В средней полосе России советуют устанавливать крышу из профнастила под углом от 25 до 40°. Это поможет выдерживать агрессивные нагрузки атмосферных явлений (ветер, снег). В районах с сильными ветрами следует устанавливать крыши пониже, с углом менее 25°. В районах с сильными снегопадами рекомендуется выполнять возведение кровли с наклоном до 45°.

Техника безопасности

При выполнении монтажных работ, важно следовать правилам техники безопасности:

• на строительных лесах и площадках высотой более 1,2 м должно быть ограждение и страховка;
• каждый рабочий должен иметь средства индивидуальной защиты и страховки (спецодежда, обувь, рукавицы или перчатки, защитные очки, монтажный пояс и т. д.);
• рабочее место должно быть оснащено дополнительным страховочным оборудованием в соответствии с выполняемыми работами;
• леса, лестницы, подъемники должны быть исправны и сертифицированы;
• на территории строительства и на месте работ должен быть порядок.

Устройство ендовы при кровле профлистом: пошаговая инструкция

Чтобы правильно выполнить все кровельные работы, связанные с устройством ендовы, нужно проработать и создать основу для конструкции такого плана. Для этого применяется технология, которая предусматривает устройство сплошной обрешетки, выполняющейся из брусков, размещенных на одинаковом расстоянии друг от друга (30 см). Бруски располагаются по разные стороны ската.

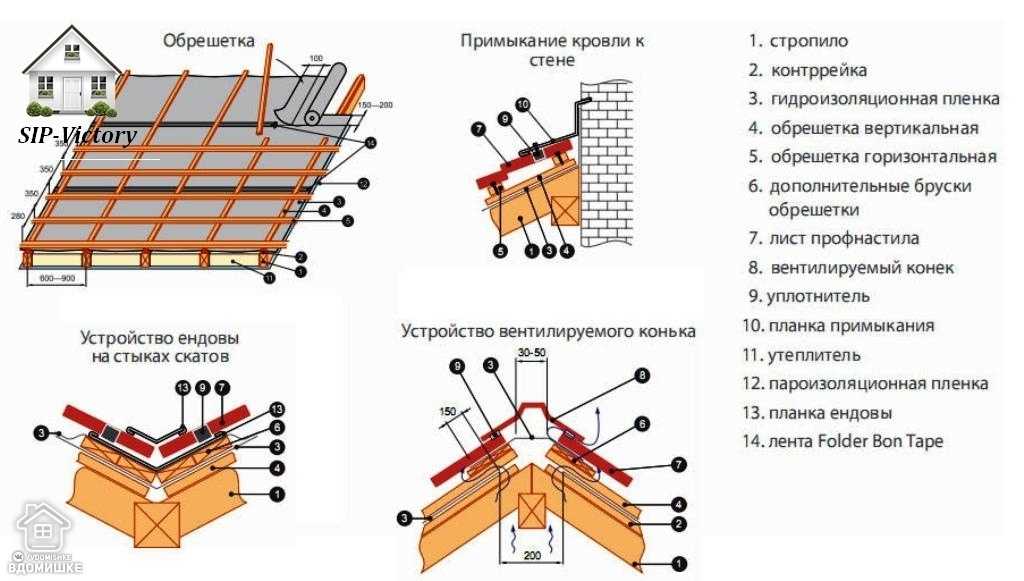

Схема монтажа ендовы.

На такую обрешетку укладывается гидроизоляционный материал. Для большей надежности используются несколько листов гидроизоляции, которые укладываются внахлест.

На современном рынке строительных материалов представлено множество гидроизоляционных материалов. Есть и такие, которые предназначены специально для крыш из профнастила. Благодаря технологии производства и применяемым при этом материалам получается надежная и качественная основа, способная отлично препятствовать проникновению влаги.

Технология изготовления гидроизоляционного полотна предусматривает применение материала на основе битума с разнообразными пропитками и просыпками, повышающими качество и характеристики материала. Чтобы осуществить крепление гидроизоляции, применяется несколько разных способов.

Самый простой и распространенный — это использование гвоздей и клея, способных улучшить качество крепления и предотвратить появление моментов соскальзывания гидроизоляции или изменения ее изначального положения, что может приводить к возникновению протечек и ухудшению степени гидроизоляции.

Ендовая крыша, выполненная из профнастила в соответствии с технологией, прекрасно справляется с любыми неблагоприятными условиями. После завершения устройства гидроизоляции можно приступать к монтажу т.н. нижней ендовы. К ее устройству приступают после того, как будет готов первый слой. Чтобы выполнить установку, нужно использовать специализированную пластину, которая сгибается под прямым углом (угол должен быть перпендикулярным к углу стыка скатов).

https://masterprofnastila.ru/youtu.be/7xp5D02BTps

Крепление данного материала осуществляется с нижней стороны карнизной доски. Для этого используются саморезы, предназначенные для поддерживания всей конструкции. Если нужно стыковать сразу несколько составляющих нижней ендовы, то следует придерживаться определенного метода укладки, который предусматривает расположение частей конструкции по направлению снизу вверх.

Чтобы в местах стыков элементов конструкции не было подтеканий, их нужно обработать специальным герметичным составом для таких стыков. Качественный герметик обеспечит прочное соединение без возможного возникновения каких-либо уязвимых моментов.

https://masterprofnastila.ru/youtu.be/dJzIsfkvlhQ

Верхняя ендова, в отличие от нижней, выполняется уже из профнастила (или другого материала, который вы используете в качестве основного на всей площади кровли)

Это очень важное и обязательное условие, т.к. верхняя ендова находится у всех на виду и в случае несоблюдения данных рекомендаций может существенно ухудшить внешний вид конструкции в целом

Работа со доборными элементами

А вот теперь переходим к нашим многочисленным доборным элементам. Все они, как правило, изготавливаются стандартной длины: для кровли с полимерным покрытием – 2 метра, для оцинкованной кровли – 2,5 метра. Ими завершают сами кровельные работы. Уплотнитель, который традиционно размещают между кровельным материалом и доборными элементами, позволяет им более плотно прилегать к листам, дополнительно препятствуя попаданию влаги под кровлю и позволяя той «дышать».

А вот для оформления коньков, карнизов и других сложных конструкций вам необходимо докупить специальные элементы, которые предлагает тот же производитель, чей кровельный материал вы приобрели:

Крепить доборные элементы нужно теми же кровельными саморезами 4,8, как и основной материал. Разница только в том, что металлокровля крепится саморезами длиной 28-35 мм, а элементы – саморезами длиной 50-60 мм.

Ендова и накладка ендовы

А вот теперь давайте разберемся с таким загадочным названием, как «ендова». Ендова и накладка ендовы – дублирующие друг друга доборные элементы, которые монтируются в местах внутреннего схождению двух разнонаправленных скатов. Крепить ендову нужно под профнастил.

Поэтому, если крыша имеет сложную форму, с внутренними стыками поверхности, тогда берите в качестве доборного элемента ендову и накладку ендовы. Так вы придадите вашей кровле более аккуратный и эстетичный вид, дополнительно защитив сложные переходы от попадания влаги внутрь.

Фартуки для труб

Самый ответственный этап кровли – это вывод труб. Такие трубы состоят из двух условных частей – нижней, которая идет по профилю крыши, и верхней, собственно трубы. И, если сквозной проход трубы приходится на нижнюю часть крыши, над проходом есть смысл установить снегоупор.

Для канализационной вентиляционной системы через крышу проводят не утепленную трубу около 10 см в диаметре, без оголовка. А для радона берут эту же трубу, но уже с оголовком. Помните, что эти трубы подключать к обычным вентиляционным нельзя, т.к. для тех уже используются утепленные элементы по 125 мм диаметром.

Саму трубу можно ставить как до начала монтажа кровли, так и по окончанию. Если вы выбрали второй вариант, тогда в готовой кровле вам нужно будет вырезать отверстие для трубы и на время накрыть его каким-либо материалом. В ходе финишных работ трубные разделки нужно будет сделать из фартуков из оцинкованной стали или более современных материалов по типу Вакафлекса.

Вот хороший мастер-класс, как это сделать:

Слуховое окно

Теперь работаем со слуховым окном. Итак, лист профнастила разрезаем на две части у нижнего конца разжелобка, ставим нижний лист, затем донную планку разжелобка, и только затем – верхний кровельный лист.

Снегодержатель

Снегодержатель монтируют в те местах, где есть риск скатывания снега. У профнастила обычно это второй линия на расстоянии 30-40 см от карниза. Для монтажа используйте саморезы 4,8х50 через 1-2 волны профиля.

Наружный и внутренний угол

Если скат меняет свое направление, то применяются дополнительно такие завершающие доборные элементы, как внутренний и наружный угол и переход. Их главная задача – создать максимальную герметичность и придает стыку листов эстетический вид.

Установка торцевых планок

Торцевая планка у большинства листов 2 м, самой нижней начинается монтаж с нахлестом 5-10 см. При правильной установке будет перекрываться хотя бы одна волна профлиста. С шагом до 1 метра происходит крепление саморезами.

Крепление коньковой планки с нахлестом 10 см происходит при помощи гладких элементов, они должны идти в комплекте. Желательно, установить слой воздухопроницаемого уплотнителя между профнастилом, крепеж происходит с шагом 30 см кровельными саморезами.

Установка планки примыкания

С нахлестом 20 см укладывают планку примыкания, крепление происходит саморезами с шагом 40 см. С помощью конькового уплотнителя герметизируют соединения торцов стены и крыши, это поможет избежать попадания в щели влаги.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

     На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.
