Монтаж гипсокартона на каркас из профилей

Дополнительные и полезные сведения при монтаже

Существует еще бескаркасный способ монтажа гипсокартона, при котором можно с легкостью маскировать швы на стыках и заделывать поверхность. При использовании такого способа для горизонтальных торцевых швов не нужна армирующая лента, т.к. используется очень прочная шпаклевка, для их заделывания.

Не забывайте, что при ремонте своими руками края листов гипсокартона необходимо зачищать обдирочным рубанком, а снятие фасок, производится с помощью кромочного рубанка. Так же, дополнительно все кромки гипсокартона обрабатываются наждачной бумагой. Шляпки шурупов должны быть минимум на 1 мм в поверхности гипсокартона. Все швы на стыках обязательно грунтуются, а потом шпаклюются.

Часто при монтаже своими руками, его используют для утепления и звукоизоляции стен. Для этого в пространство между каркасом и стеной помещают любой, выбранный вами, изоляционный материал, после чего и обшивают каркас листами гипсокартона. Так же монтируют и откосы, заполняя место между панелями гипсокартона и оконными или дверными проемами материалами для изоляции.

Гипсокартонные листы с влагостойкими свойствами, монтируют с помощью специальных шурупов, которые предназначаются именно для этой работы. Они обладают острой головкой конуса и зенкующими полосками. Расстояние между шурупами надо выдерживать не более 300 мм.

Если вдоль стены идет много инженерных коммуникаций, то при монтаже надо использовать немного другой набор направляющих профилей (50(65; 75; 100)Х40 мм) а так же стоечных (ПС 50(65; 75; 100)Х50 мм). Такая облицовка больше походит на огромную фальш-панель, но сама технология монтажа гипсокартона остается неизменной. Единственное отличие, это не нужно крепить стоечные профиля к стене, только если высота поверхности которую вы облицовываете не больше 4,2 м, а если больше, то стойки крепятся к стене, на расстоянии не более 1,5 м.

Подготовительный процесс

Перед тем как прикрепить профиль к стене, удостоверьтесь, что у вас все готово для выполнения монтажа, а именно:

• листы гипсокартона;
• направляющие (ПН) и стоечные (ПС) металлопрофили;
• саморезы и дюбеля;
• шпатлевка;
• перфоратор, дрель, набор коронок для гипсокартона;
• карандаш, рулетка и специальный монтажный клей;
• отвес и строительный уровень;
• ножницы для металла;
• столярный нож, молоток, шпатель и, желательно ― кромочный рубанок;
• шуруповерт.

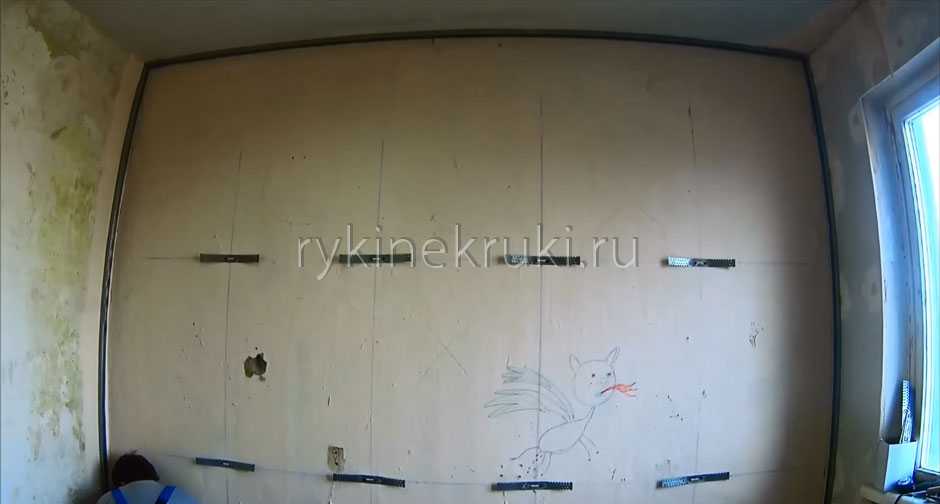

Теперь можно наносить разметку на стены. Определите расстояние от стены, на которой разместится каркас, затем положите нижний профиль на пол и проведите карандашом линию по его внешнему краю. После этого воспользуйтесь отвесом (можно уровнем), чтобы провести такую же линию на потолке. Не поленитесь проверить, чтобы верхняя и нижняя линии обязательно точно совпадали.

Монтаж обрешётки стены

Практически всегда возникает спор, что делать с неровной стеной — оштукатурить её или проще построить каркас из металлических профилей и в последующем зашить регипсом и зашпаклевать. Если в споре победила обрешётка, то работа предстоит следующая:

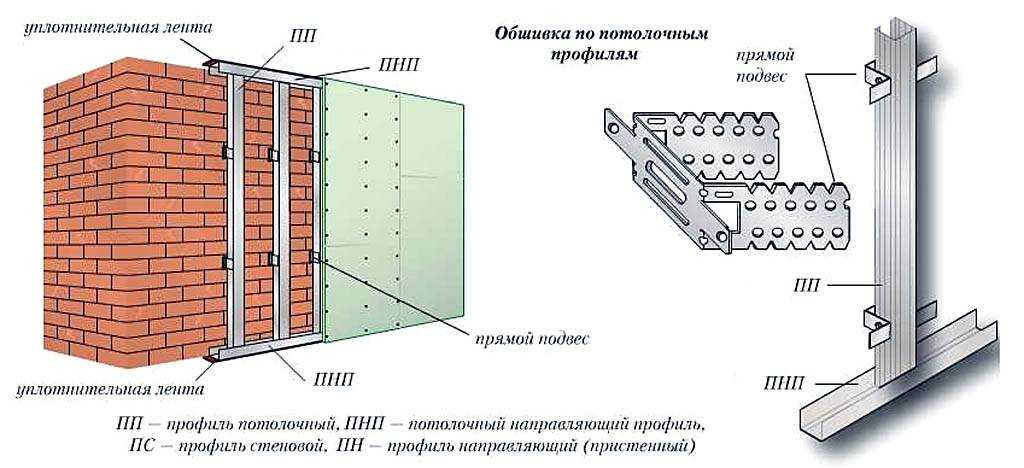

• Производим разметку по полу и потолку, отступив от стены необходимое расстояние, так чтобы не забирать лишнюю площадь у помещения. Отмеченные риски соединяем линиями при помощи малярной шнурки. По линиям начинаем крепление профилей ПНП, то есть потолочных направляющих. Почему этот профиль, потому что с ним мы можем выиграть пространство. Не надо забывать клеить звукоизоляционную ленту на низ профиля. Крепление производим дюбелями 6 мм х 40. Если крепимся к дереву, например в потолке, то засверливаемся шурупами по дереву.

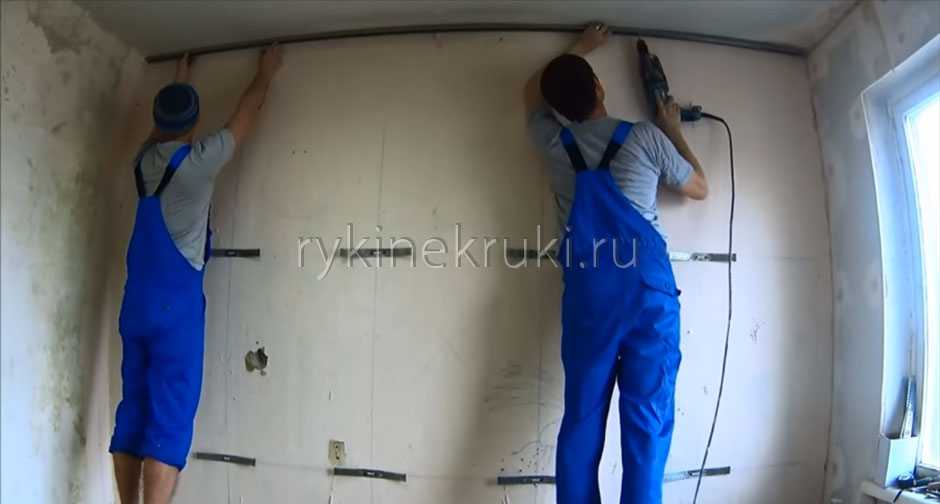

• Крепим к стене прямые подвесы, которые применяются для стеновых и потолочных профилей с шагом 600 мм.
• Устанавливаем профили ПП в профили ПНП, т. е. потолочные, потому что направляющий профиль предназначен только для такого размера толщиной 27 мм. Можно строить обрешётку и из профилей шириной 50 мм из ПН и ПС, но это будет не экономично заберёт лишнее пространство у помещения. Устанавливаем с шагом 400 мм или 600 мм.
• К боковинам профилей ПП подводим усы прямых подвесов и закрепляем блошками. Размер шага зависит от толщины стенки – в один лист гипсокартона будет зашиваться или в два. Крепление профилей между собой производится маленькими шурупами в народе называемыми блошками. Но возможно крепление и при помощи просекателя с проделыванием отверстий в местах двойного соединения профилей.
• Если высота стены выше 2400, длины листа ГКЛ, то необходимо устанавливать горизонтальные перемычки в местах соединения листов гипсокартона. Перемычки изготавливаются из этих же профилей ПП в каждый пролёт. При помощи ножниц по металлу на узких полках вырезаются усы под углом 90 градусов . Этими усами и крепятся перемычки профилей к стойкам при помощи тех же блошек. Надо учесть, что листы ГКЛ крепятся в шахматном порядке. Это позволяет получить жёсткую и надёжную конструкцию, поэтому и перемычки должны быть устроены под такую систему.

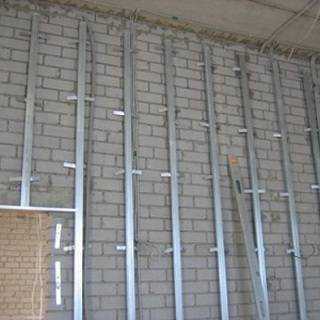

Готовая обрешетка для крепления гипсокартона

Процесс монтажа обрешетки

Чтобы конструкция обрешетки получилась надежной и прочной, нужно действовать пошагово в процессе монтажа. Есть свои нюансы в установке профиля из разных материалов. Стоит учитывать каждый шаг, чтобы выполнить работу на высшем уровне, даже если нет опыта в подобных делах.

Установка деревянной обрешетки

Сам по себе процесс монтажа обрешетки из дерева не потребует особых навыков и знаний. Тем не менее, чтобы получилось все на высочайшем уровне, следует придерживаться правил и действовать пошагово в процессе обустройства обрешетки. Поочередность действий следующая:

Первоочередное, что нужно сделать, это осуществить разметку места, в котором будут устанавливаться крайние элементы обрешетки. Сделать это несложно, достаточно просто с помощью отвеса и уровня отметить точки соприкосновения балок каркаса со стеной.
Если поверхность имеет большие перепады, то необходимо использовать подложки

Определить этот параметр нужно сразу, чтобы в течение всего времени действовать по стандартной процедуре. Если подножки нужны, то они фиксируются дюбелями или саморезами в нижнюю часть пространства на стыке между потолком и полом.
Когда подножка установлена, можно крепить первый направляющий деревянный брус. Затем профили фиксируются шурупами на расстоянии 20, максимум 25 сантиметров друг от друга. После фиксации последнего направляющего профиля можно считать, что периметр сформирован.

Следующим этапом является крепление на периметр промежуточных брусьев. В креплении этих элементов есть один нюанс — лучше фиксировать их не вплотную к направляющим деталям. Это поможет правильно закрепиться древесине в случае воздействия температур.
Когда конструкция обрешетки собрана, следует обработать материал по всему периметру смесями, которые защищают от гниения, влаги, грибков и повысит уровень огнеупорных свойств древесины.
Когда смеси высохнут, можно приступать к креплению гипсокартонных листов на профиль.

Схема размещения деревянных профилей

Установка металлической обрешетки

Поочередность действий в процессе установки металлической обрешетки практически такая же, как и при монтаже деревянных профилей. Тем не менее отличия все же есть. Последовательность установки металлической обрешетки следующая:

1. Сначала устанавливаются профили, являющиеся опорой для конструкции. UD профили фиксируются на крайних сторонах перпендикулярно элементам каркаса. Опорные профили должны быть прочно зафиксированы к поверхности стены. Для этого надо вкручивать саморезы или другие крепежные элементы каждый 10-25 сантиметров, в зависимости от тяжести основного материала, которым будет обшиваться обрешетка.
2. Промежуточные профили будут фиксироваться внутри UD профиля. Для этого их устанавливают торцом и крепят к опорным профилям.
3. Следующим шагом является крепление дополнительных элементов конструкции по периметру проемов, углов и выступающих частей конструкции.
4. Некоторые мастера для придания прочности металлической обрешетке, добавляют в конструкцию специальные подвесы.
5. Когда все необходимые действия осуществлены, можно приступать к монтажу гипсокартонных листов на основании обрешетки.

Схема металлической обрешетки

Процесс монтажа каркаса под гипсокартон на стене доступен каждому

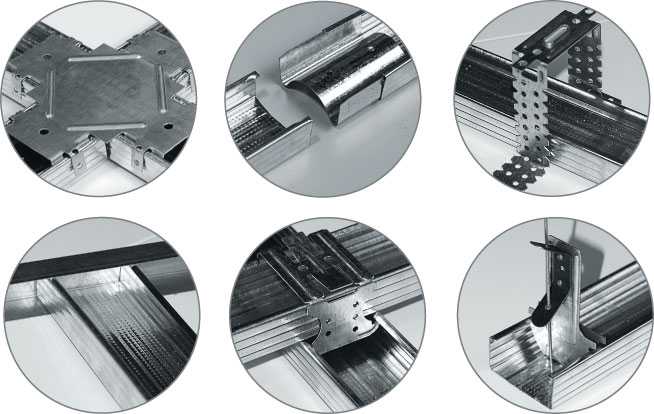

Крепеж

Перед тем как крепить профиль для гипсокартона к стене из газобетона, кирпича или другого стройматериала, необходимо приобрести специальные дополнительные и крепежные элементы:

• Специальные муфты для соединения отдельных деталей с целью увеличения длины профиля при монтаже на мансарде и в других помещениях.
• Крабы, которые, благодаря крестообразной форме, используются для фиксации в местах пересечения профилей с целью повышения прочности каркаса.
• Прямой элемент, имеющий свойство сгибаться по определенному уровню, образуя П-образный проем для установки и надежного крепления профильных изделий.
• Анкерные подвесы, обеспечивающие надежное расположение элементов конструкции.

Крепежные элементы (метизы), которые предназначены для фиксации профилированных изделий, выбираются в зависимости от типа используемой поверхности:

• Для крепления профиля к бетонной или кирпичной стене целесообразно приобрести дюбели требуемых размеров, в зависимости от качества поверхности.
• При монтаже профиля на стену из древесины используются саморезы.
• Чтобы соединить профили для гипсокартона между собой или с дополнительными деталями, необходимы шурупы, имеющие заостренный конец.
• Гипсокартонный лист крепится к профилю с помощью саморезов из оцинкованной стали с мелкой резьбой.

Крепление стоечного и направляющего профиля к стене

Для облицовки стен и монтажа перегородок используют профиль стоечный (ПС) и соответствующий ему профиль направляющий (ПН). Установка стоечного профиля на стены применяется в качестве вертикальных стоек каркаса для закрепления на них гипсокартонных листов. В сечении такой профиль имеет «Ш-образный вид. Высота профиля стоечного стандартная — 50 мм, ширина может составлять 50, 65, 75 и 100 мм. Обозначаются стоечные профили в соответствии с размерами сечения: ПС 50/50, ПС65/50, ПС 75/50, ПС 100/50 (первой указывается ширина изделия в миллиметрах, второй — его высота). При выборе ширины профиля необходимо учитывать конструктивные особенности каркаса, например, будут ли использоваться звука- и теплоизоляционные материалы.

ПС крепится непосредственно к поверхности стены специальными дюбелями и нарезными шурупами (в самом профиле для них предусмотрены отверстия). Боковые стенки профиля по всей длине имеют три продольные канавки. Средняя указывает место стыка гипсокартонных листов, а две боковые центруют вворачиваемые шурупы. В процессе того, как установить профиль, вначале вворачивают шурупы вблизи основания, а затем по краю. В противном случае можно деформировать стенку профиля (загнуть ее внутрь).

Для монтажа направляющего профиля используются изделия со следующими сечениями: ПН 50/40, ПН 65/40, ПН 75/40 и ПН 100/40. Таким образом, их размеры соответствуют размерам стоечных профилей. В месте соединения профилей вворачиваются шурупы или применяется метод просечки с отгибом. В ходе монтажа гипсокартона направляющие профили, как и стоечные, используются для фиксирования листов. При этом единая высота стенок в 40 мм позволяет крепить лист непосредственно к профилю.

Меры по усилению каркаса и повышению шумоизоляции

Стоит отметить, что простая обрешетка не имеет достаточной жесткости. Поэтому, если необходимо, то нужно придать ей усиление. Обычно это нужно в помещениях, где на стенах будут размещаться предметы мебели.

Самые простые способы:

• Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
• Уменьшают шаг между стойками.
• Вертикальные элементы устанавливают попарно.
• Используют закладные в виде деревянного бруса.

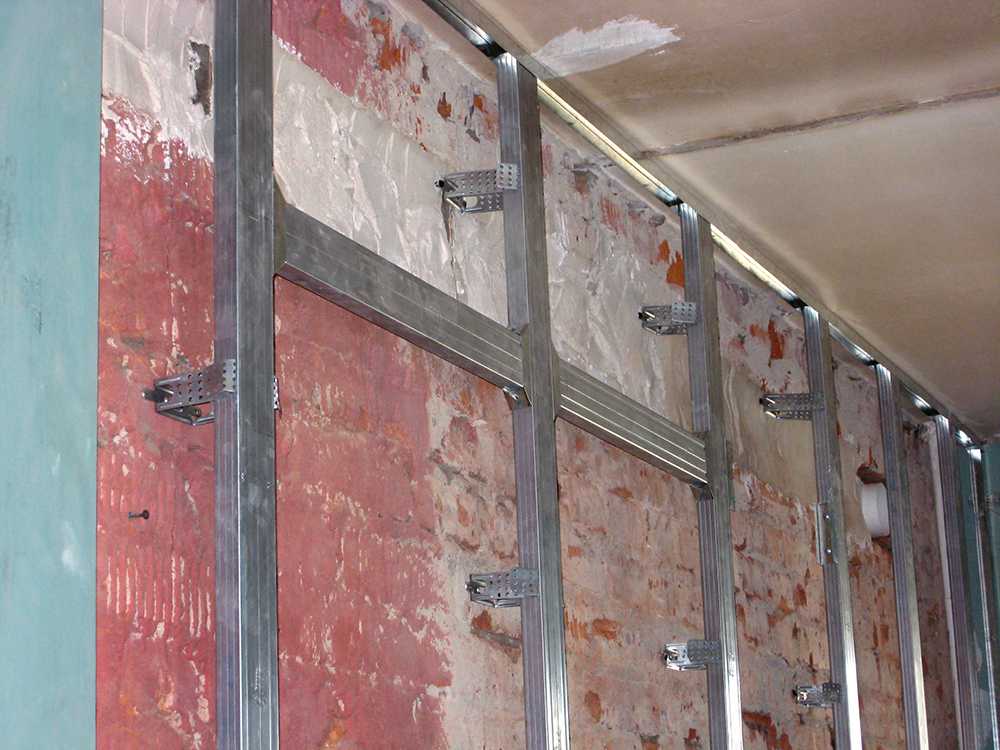

Усиление металлического каркаса с помощью горизонтальных стяжек из бруса

Также уделяют внимание и шумоизоляции. Дело в том, что полый каркас дает значительный звуковой эффект

1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

Двухсторонний каркас

Любые работы требуют внимательности, даже если и кажется, что сделать каркас под гипсокартон – очень просто.

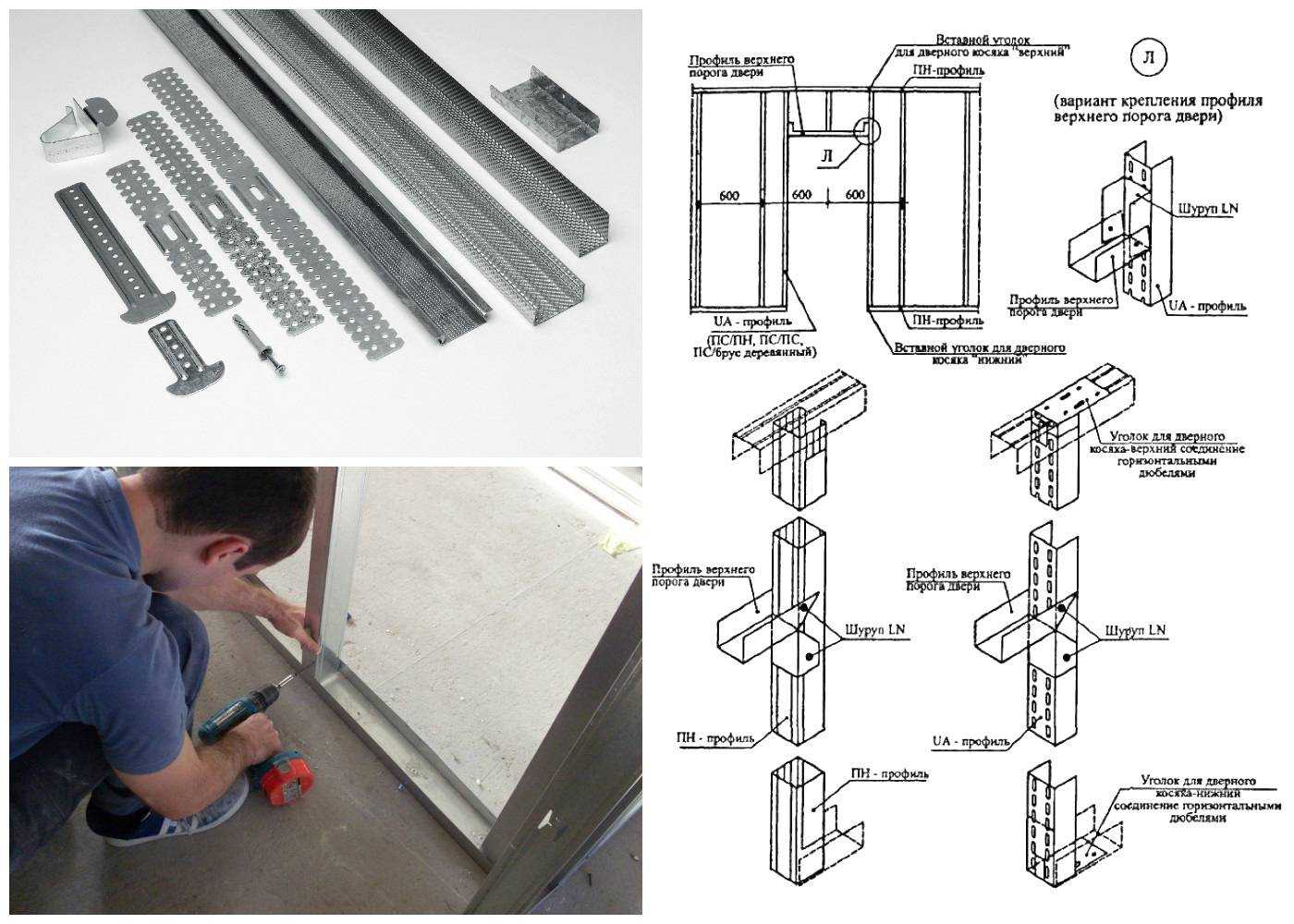

Устройство металлического каркаса для перегородок

Монтаж каркаса начинается с разметки по полу, стенах и потолку. Границы перегородки очерчиваются карандашом и начинается крепление профилей ПН соответствующего размера по отмеченным рискам – 50, 75 или 100 мм. Размер зависит от толщины стенки, а разметка по стенам производится вертикально по уровню.

Предварительно к профилям клеится звукоизоляционная лента на сторону наружной полки. Её функция в соответствии с названием. Крепление профилей производится дюбелями 6 мм х 40 мм, если в бетон, или шурупами по дереву 3.5 мм х 60 мм, если в деревянную поверхность. Сначала крепят профиля ПН по полу, потолку и стенам.

Следующая операция – крепление профилей ПС. Профиль ПС вставляется в профиль ПН вертикально и выставляется по уровню. Шаг установки 400 мм или 600 мм. Крепление металл- металл производится просекателем (инструмент, который прокалывает насквозь дырки в местах двойного металла профилей). Если нет такого, то можно закрутить метизами, называемыми блохами в строительной среде.

Схема монтажа каркаса для перегородки. Если длина профилей короче высоты потолка, то необходимо удлинить стойки. Для этого используют нахлёст и на место стыка накладывают дополнительный кусок профиля длиной не менее 50 см. У технологии Кнауф есть специальные соединители между профилями. Соединение производят также, как и со стойками – просекателем или метизами.

Для крепления ГКЛ,длиной 2400 мм, приходится ставить перемычки в местах соединения листов. Перемычка изготавливается из ПН и крепится к ПС. Так же перемычки устанавливаются в шахматном порядке – одна перемычка длиной 1200 мм (такова ширина ГКЛ) снизу, другая — длиной 1200 мм сверху в следующем пролёте. Каркас готов, а о монтаже дверного проёма поговорим ниже.

Материалы

При выполнении металлического каркаса необходимы направляющие, а также стальные элементы. Листы невозможно закрепить без использования специального крепления, которое будет служить основанием. В основном, их прикручивают к обрешетке либо фиксируют клеем. Для приклеивания, как правило, не потребуется ничего, кроме клея. Другое дело, создание полноценной обрешетки. Для этого используются различные профили и соединительные элементы, без которых невозможен ни один монтаж сложной конструкции.

Основные виды креплений:

• деревянный брус;
• металлический профиль.

Использование деревянного бруса при построении конструкции имеет ряд особенностей. Данный материал популярен, но перед его установкой брус необходимо обработать. Профиль из металла является наиболее удобным материалом для построения конструкций. Вместо профилей при устройстве каркаса из гипсокартона применяют много других деталей. Они нужны для соединения главного каркаса с основной плоскостью.

Держатель представляет собой металлический перфорированный лист. Главное его назначение – скрепление участвующих стен и потолка с каркасом из профиля. Центр кронштейна прикрепляется к обшиваемой плоскости, а концы закрепляются к основополагающему профилю с помощью шурупов.

Подвес поворотный – это противоположное решение кронштейну. В ситуации, если обычного размера держателя недостаточно для установки каркаса, его заменяют на подвес поворотный. Он делится на две части: подвес и профиль, которые скрепляются друг с другом с помощью пружины. В ходе самой установки расположение данной детали относительно расположения горизонта с легкостью меняется с помощью пружины. Изъяном считается то, что с течением времени пружина становится слабее, в результате потолок проседает. При монтаже стен его не применяют.

Объединитель CD делает профили длиннее. С него начинается установка.

Кронштейн потолочный крестообразный (краб) применяется при монтаже перемычек среди упирающих главных профилей крестовым соединением. Краб фиксируется в профиль, а затем прикрепляется с помощью саморезов. Что касается перемычки, она помещается похожим способом: закрепляется в два потолочных крестообразных кронштейна. Они находятся на других главных профилях. Чаще для этой детали используют около 7-8 шурупов.

О конструкциях из гипсокартона

Все конструкции из гипсокартона строятся из четырех основных видов профилей: стоечных и направляющих профилей для перегородок из гипсокартона и направляющих и потолочных профилей для потолков из гипсокартона.

В сечении профили для гипсократона это буква П, соответственно у профилей есть одна стенка и две полки. У направляющих профилей, как для потолков, так и для перегородок, полки ровные. У стоечных и силовых потолочных профилей полки профиля имеют загибы для усиления конструкции.

Соединяются профили двумя способами:

• С помощью специального инструмента, называемого просекатель;
• С помощью саморезов металл-металл. Саморезы маркируются, как LN, это прокалывающие саморезы и LB сверлящие саморезы.

В строительном плане профили для гипсокартона материал технологичный и соединять их можно очень разными способами. Часть способов соединения можно отнести к стандартным, и именно они указаны в технологических картах производителей профилей. Вторую часть способов соединения можно назвать не стандартными.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

Если же полы деревянные, то профиль крепится саморезами посредством шуруповерта.

Ставим профили заподлицо с нашей отбитой линией на полу вовнутрь так, чтобы край профиля и линия совпадали. Прижимаем одной рукой профиль к полу, ставим саморез и закручиваем. Дальше подправляем профиль, если он сдвинулся, чтобы линия была заподлицо с краем профиля, наставляем саморез и закручиваем.

Закрепляем саморезы с шагом 40-50 см (соответственно для бетонного пола придется продолбить приличное количество отверстий: не забудьте про шумные работы по дому !) Вот таков принцип закрепления всех направляющих профилей. Закрепив полностью профиль на полу, переходим на потолок:

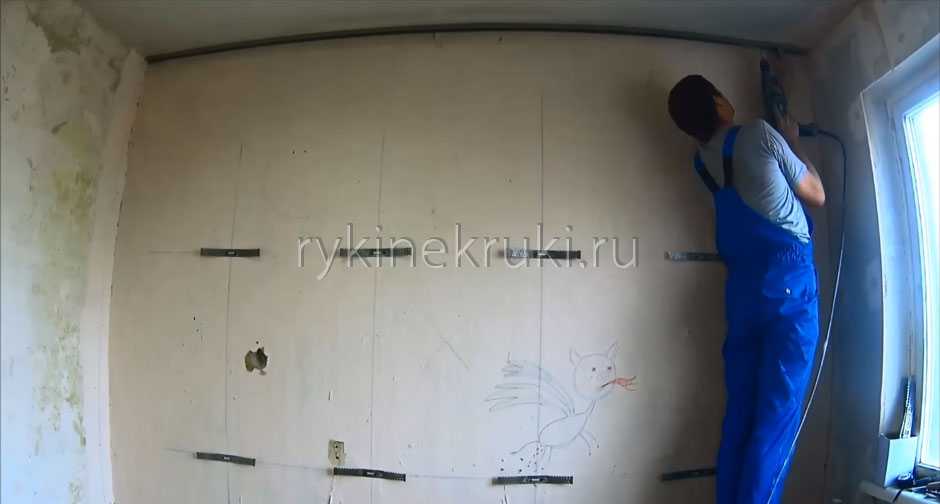

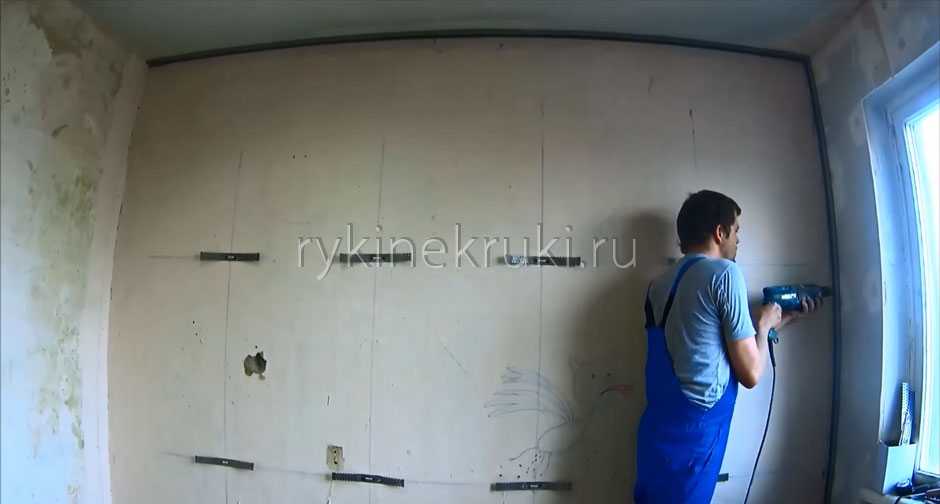

Профили на полу и потолке закреплены. Переходим к боковым сторонам. Вставляем боковой профиль сначала в профиль на потолке, а потом на полу — так легче. Далее засверливаем отверстия:

и прикручиваем профиль к стене.

Проделываем тоже самое и с другой боковой стороной:

Подготовка стены

Для монтажа каркаса из профиля на стену какой-то сложной подготовки не требуется. Самое главное — чтобы в стене прочно держались саморезы или дюбель-гвозди

Важно, чтобы основание было прочным. Не стоит крепить каркас на рыхлую и вздувшуюся штукатурку или плитку. Такое покрытие лучше полностью демонтировать

Такое покрытие лучше полностью демонтировать.

Если же основание прочное — бетон или кирпич с крепкой штукатуркой, дерево, гипсолит, то никакая обработка поверхности не нужна.

В интернете вы можете встретить рекомендации покрыть стену грунтовкой. При монтаже металлического каркаса с помощью дюбель-гвоздей такая обработка бессмысленна.

Соединение профилей

Во время ремонта жилых и нежилых интерьеров актуален вопрос, как соединить профиль для гипсокартона между собой. Наращивание используется в помещениях, где для обустройства полноценной перегородки или отделки несущей конструкции недостаточно длины стандартного 3-метрового профиля. Для этого используется соединитель, в который погружаются концы и закрепляются. Ножницами надрезаются бортики листа, а после надламывается профиль.

Крестообразное соединение используется, как правило, при обустройстве каркасов потолочного типа. С помощью «крабов» вы сможете значительно облегчить себе задачу монтажа. Четыре профиля помещаются торцами в «краб», в нём защёлкиваются, а усики отгибаются на прямой угол и фиксируются на бортиках профилей.

Т-образное соединение подразумевает использование пресс-шайб. Если возникает необходимость соединения ПС и ПН, первый вставляется во второй и фиксируется саморезом.

Как подобрать комплектующие для гипсокартона

Подвесы необходимы для соединения потолка и профиля. По типу они бывают прямыми и анкерными. Прямой вид используют при соединении стоечного профиля и подвесного потолка.

Деталь крепят непосредственно на потолок. Анкерный подвес для ГКЛ используют в тех случаях, когда элемент прямого типа имеет недостаточную длину.

1. Стоечным. Он обозначается буквами CD. Его применяют для обшивки стен и подвесных потолков.
2. Направляющим. Обозначается буквами UD. Его используют в качестве направляющего, в который вставляют стоечный профиль.
3. Направляющим для создания перегородок. Имеет маркировку UW.
4. Стоечным для простенков с маркировкой CW. Его используют для каркаса при создании перегородки.
5. Арочным. Такой профиль имеет изогнутую форму, что позволяет его использовать при создании сложных конструкций.

Гипсокартонный лист (ГКЛ), благодаря своим характеристикам, приобрел большую популярность как отделочный материал. Его используют для облицовки стен, при создании межкомнатных перегородок. Гипсокартонные профили различаются по типу и размеру.

Поэтому для каждого вида есть специальный детали для монтажа. Существуют два основных вида профиля. Первый вариант используется для обшивки отдельных плоскостей, второй необходим для создания перегородок. Изделия ненадлежащего качества могут стать причиной разрушения конструкции. По показателям наилучшим решением станут крепления из стали с оцинковкой.

Такие детали обладают хорошей устойчивостью к нагрузкам, коррозии и имеют низкую цену.

Крепление несущего профиля к основной поверхности

Профиль, который чаще всего используется для монтажа гипсокартонных потолков – ПП 60*27/CD 60*27. Для того, чтобы вес от гипсокартонного потолка был равномерно распределен по поверхности основных конструкций – потолка и частично стены, несущий профиль должен быть закреплен максимально надежно.

Крепление прямым подвесом

Подвесы из профиля для гипсокартона

Чаще всего используемый способ крепления профиля к потолку – прямой подвес. Этот способ используется при условии, что расстояние от поверхности потолка до нижней плоскости профиля не более 120 мм. Для крепления профиля этим способом необходимо:

• Разметить осевые линии профиля, по которым будет определяться положение подвеса. После этого подвес в развернутом виде прикладывают к месту монтажа, намечают места креплений.
• Шаг между двумя соседними подвесами должен составлять не более 500 мм.
• Для монтажа с помощью перфоратора и бура диаметром 6 мм высверливаются отверстия под крепежи. Глубина отверстия должна на 10 мм превышать длину дюбеля или анкер-клина.
• К поверхности прикладывают отвес соответственно заранее сделанном отверстии, прямо через отвес в отверстие вставляют анкер-клин или дюбель-гвоздь.
• Крепежный элемент забивается молотком или закручивается шуруповертом.
• После этого загибают вниз лапки подвеса.
• Профиль выставляется по уровню, после чего крепится к подвесу через боковые отверстия с помощью саморезов (с каждой стороны используется по два самореза).
• Если лапки подвеса выступают за нижнюю часть профиля, их нужно загнуть вверх.

Крепление профиля анкерным подвесом

Этот тип крепления используется, если расстояние от плоскости потолка до нижней части профиля больше 120 мм. Анкерный подвес состоит из двух частей: собственно самого подвеса и тяги необходимой длины.

• В первую очередь на поверхность потолка наносится осевая линия профиля.
• ПО готовой линии делается разметка крепления подвесов. Расстояние между двумя соседними подвесами должно составлять не более 500 мм. Расстояние от стены до ближайшего подвеса не должно превышать 250 мм.
• В предварительно размеченных местах с помощью перфоратора сверлятся отверстия. Их глубина – 50 мм, диаметр – 6 мм.
• К готовому отверстию прикладывают ушко тяги подвеса, через которое вставляется анкер-клин или дюбель-гвоздь, который забивают молотком или закручивают шуруповертом.
• После этого тягу подвеса загибают вниз на 90 градусов. При этом тягу подвеса необходимо расположить таким образом, чтобы она располагалась строго на осевой линии, размеченной на поверхности потолка.
• Далее на тягу насаживается анкерный подвес. Если концы тяги остались слишком длинными, их просто загибают вверх с помощью пассатижей. Очень длинные концы отрезают болгаркой.
• Таким же образом производится монтаж остальных подвесов для несущего профиля.
• Монтажная часть подвесов заводится внутрь профиля и там фиксируется поворотом или пружинным фиксатором.
