Ленточная пила своими руками

Для чего нужен электролобзик

Чаще всего электрический лобзик используется для изготовления изделий из дерева. Широкое применение этот инструмент нашел в мебельном производстве, где с его помощью делают элементы и детали разной формы.

Если при работе с электрическим лобзиком правильно подобрать расходник и режим распиловки, то можно:

делать ровные и криволинейные пропилы;
выпиливать круги без повреждения листа;
резать тонкий металл;
изготавливать изделия из древесины толщиной до 10 см (модель электролобзика Dnipro-M ЛЕ-110Р режет бруски в 11 см);
резать пластик;
пилить керамическую и керамогранитную плитку.

Сможет ли электроинструмент работать с тем или иным материалом, будет зависеть от мощности и типа инструмента (бытовой, полупрофессиональный, профессиональный). Не у всех электрических лобзиков есть дополнительные функции, как то наклонный рез или возможность подключения дополнительных элементов и инструментов. Чтобы подобрать правильный инструмент, читайте статью «Как выбрать электролобзик».

При этом также нужно правильно подбирать пильные полотна. Учитывается шаг зубьев, их длина, материал.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

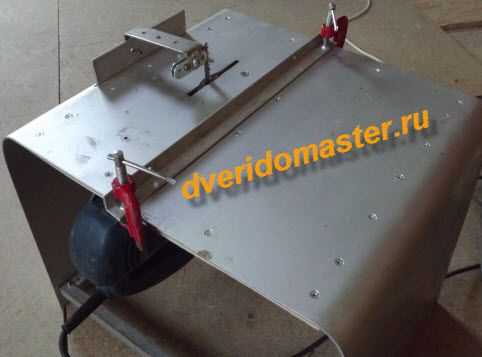

Варианты изготовления настольного лобзика

Настольные приспособления такого плана могут быть сделаны как с нуля, так и посредством доработок уже имеющихся устройств.

Вариант 1

Чтобы изготовить новый настольный механический лобзик, требуется предварительно обзавестись следующими инструментами и расходными материалами:

дюралевой трубой;
пластиковой основой;
струбцинами;
винтами;
медным листом;
дрелью.

Сперва выполняем подготовку каркаса, для этой цели хорошо подойдет дюралевая труба. В процессе изготовления каркасной рамы должен быть предусмотрен проход, через который прокладывается электропровод, что будет обеспечивать инструмент электропитанием. При помощи медного листа изготавливается П-образная рамка, которая затем прикрепляется непосредственно на каркас. На участке, где каркас соединяется с рукояткой лобзика, выполняется прикручивание рамки при помощи винтов.

Затем берем пластиковую основу для просверливания в ней отверстий и крепежных прорезей. На подготовленной основе закрепляем лобзик таким образом, чтобы в сделанном отверстии пилка могла свободно пройти. Струбцинами, прикрепляем готовое приспособление на плоскую поверхность, к примеру, на стол.

Вариант 2

Для изготовления лобзика можно использовать швейную машину, в ремонте которой нет необходимости. Чтобы сделать такой инструмент понадобятся следующие материалы и инструменты:

ножная или ручная модель швейной машины;
ножовочное полотно;
надфиля;
электродрель.

Выкручиваем из нижних частей конструкции машинки все болтовые крепления, полностью снимается вся рабочая система с нитью. Производим удаление металлического крепежного стержня путем выбивания и снимаем приводной вал. Выкручиваем еще 2 болта и делаем разбор панели, которая закрывает швейную машину, ее съем осуществляется довольно просто. Аккуратными движениями удаляем швейную иглу и приступаем к работе.

В первую очередь выполняем работы с прорезью для иглы. Расширяем ее до таких размеров, чтобы туда могла поместиться пилка. С этой задачей поможет справиться надфиль. Выбирать его следует исходя из размеров ножовочного полотна. Старайтесь максимально точно сделать подгон размера прорези под пилку. Расточив разъем, можно установить полотно на место бывшего иглодержателя. И в завершении, проворачивая колесо необходимо проверить несколько моментов, чтобы:

не было соприкасания пилы, панели и прижимной лапки;
было свободное прохождение фанеры под пилой в верхнем положении;
протяжка материалов осуществлялась гладким движением без рывков.

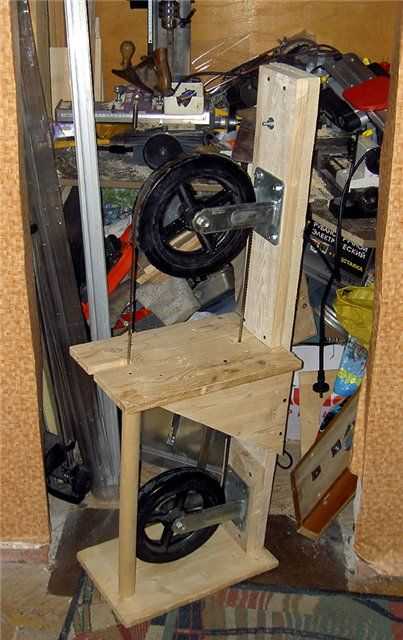

Установка шкивов для станка

Представленная самоделка не может работать без шкивов. При сборке данного элемента конструкции необходимо придерживаться следующих правил:

самодельные шкивы подтачивают, чтобы при надевании ремня он выступал на несколько сантиметров;
изготовленная конструкция должна перемещаться, что обеспечивается наличием горизонтальных направляющих из труб;
для повышения надежности узла его дополнительно фиксируют болтами;
шкивы устанавливают под небольшим углом, что предотвратит соскальзывание ленты во время работы оборудования;
правый шкив является ведомым, поэтому к нему приделывают пружину. Во время работы она автоматически натягивает его;
левый шкив фиксируется жестко, поскольку он считается ведущим;
диаметр элемента выбирается произвольно, но чем он больше, тем дольше не нужно менять пилу;
в качестве ремня можно использовать обычную велосипедную раму;
для эффективной работы станка необходимо максимально точно разместить два шкивы в одной плоскости;
для крепления верхнего элемента в заданном положении лучше всего использовать подшипник самоцентрирующегося типа.

Шкивы

Принцип переделки болгарки в цепную пилу

Любое самодельное оборудование зависит от качества исходных материалов. Сколько раз в вашей жизни было такое, что вы запланировали некоторые работы, но не смогли их провести из-за нехватки подходящего оборудования? В таких моментах можно обратиться к подручным средствам и своими руками собрать нужный инструмент на основе другого.

Если коротко описать процесс переделывания болгарки или угловой пилы в цепную своими руками, то он будет выглядеть следующим образом: нужно срезать соединение звена и осуществить пропил посередине зубца для того, чтобы режущая кромка зубцов цепи доставала до древесины во время распиловки. Для своего комфорта вы можете также установить рукояти.

Область применения

Одним из главных качеств, за которые ленточная пила так цениться в промышленности и быту, является возможность выполнения точного распила габаритных материалов. Необработанное бревно, с помощью данного оборудования, можно легко и быстро превратить в стопку ровных досок, реек или брусков. Удобство использования и высокая скорость работы, делают этот станок желанным объектов для множества хозяйственных домовладельцев.

Значительным плюсом, за счет которого лобзик ленточный выигрывает у дисковой пилы, является небольшая толщина пильного полотна, располагающаяся в пределах 1.5 – 2.5 мм. Данная особенность делает устройство весьма экономичным, когда речь идет о распиле толстых стволов деревьев. За счет такого аккуратного подхода к работе, ленточная пилорама пользуется большой популярностью на лесопилках.

Не обходиться без ленточки и сфера производства мебели, где точность и ровность распила деревянных заготовок играют важнейшую роль. Данный станок имеется или планируется к приобретению, в любой уважающей себя деревообрабатывающей мастерской. Значимость подобного устройства сложно переоценить, ведь если среди прочих инструментов оно есть в Вашем распоряжении, то в большинстве случаев, предпочтение в использовании отдается именно ему.

Сабельная пила либо электролобзик? В чем разница?

На самом деле, «Сабля» – это электронная ножовка, показавшаяся еще в дальнем 1927 году (очевидно, не в том виде, как на данный момент). Предназначается для распила древесных и неких железных материалов, с чем отлично совладевает. Узенькая и длинноватая форма инструмента дозволяет работать в самых тесноватых местах. Не считая того, при подборе подходящего полотна «Сабля» распиливает гранит, керамику, пеноблоки, некие композиты, пластику и стекло. Маленькими сабельными пилами комфортно работать на весу.

Сабельную пилу и лобзик можно именовать далекими родственниками. Они почти во всем идентичны и сразу являются противоположностями, дополняющими друг дружку. Потому почти все и приходят к вопросцу: «Что лучше избрать?». Одно из главных различий состоит в том, что лобзик дозволяет вырезать овальные, круглые и волнистые профили, в то время как «Сабле» доступны лишь прямоугольные. Не считая того, у лобзика получаются наиболее четкие пропилы, в то время как конкурент является собственного рода «разрушителем», компенсирующим неаккуратность скоростью. Разумеется, оба механизма имеют свои достоинства друг перед другом, потому некорректно гласить, что один лучше другого.

Зато при композиции этих 2-ух устройств, может быть, мы получим что-то особое. Давайте, в конце концов, выясним, как без помощи других собрать этот неподменный в хозяйстве инструмент.

Настройка самодельной ленточной пилы

Пила должна быть точно настроена. Для этого проводят первоначальные испытания. Нужно следить, чтобы режущая часть ленты находилась под прямым углом.

И нельзя забывать про проверку кнопки отключения, ведь на устройстве должен быть тормозной узел.

Предоставленной информации достаточно, чтобы самостоятельно собрать ленточную пилу в домашних условиях.

Древесина – это востребованный в строительстве материал: из бруса возводят дома и хозяйственные постройки, из досок делают полы, ими отделывают стены. Для распиливания пиломатериалов в бытовых условиях часто используют ленточные пилы. Заводские модели оборудования не всем доступны из-за достаточно высокой стоимости. Но можно сэкономить, сделав ленточную пилу своими руками. В зависимости от размеров и установленного режущего полотна с ее помощью можно будет также работать с разными металлами и их сплавами, камнем, синтетическими материалами, например, полипропиленом.

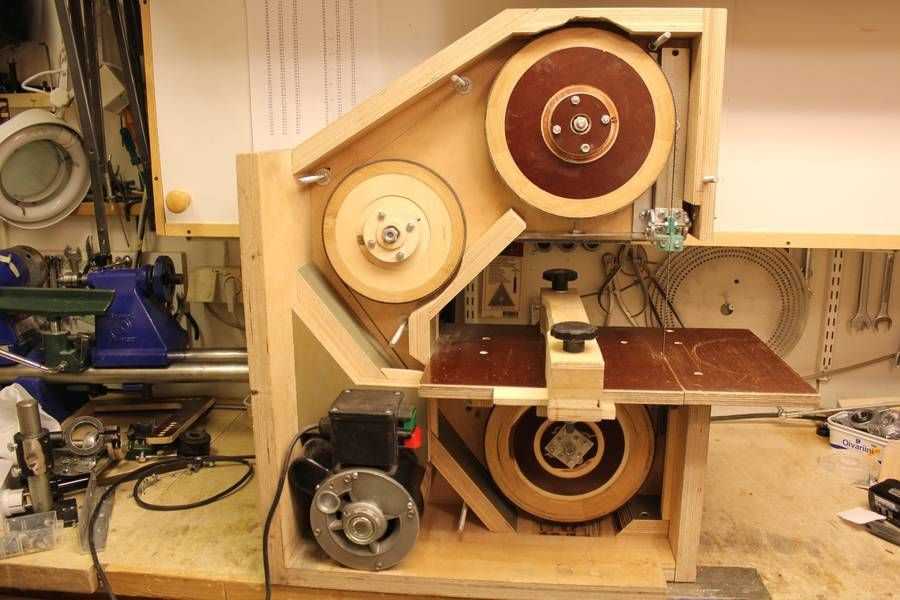

Делаем ленточную пилу для мастерской

Ленточная пила применяется для распиловки деревянных изделий, фанеры, ДВП и МДФ. Существуют ее разновидности, которые способны распускать бревна на доски. Профессиональную ленточную пилу чаще всего используют на больших и средних производствах, где важна скорость и объем обработки материала. Но с недавнего времени она обрела популярность и среди домашних мастеров.С помощью ленточной пилы можно выпиливать плоские детали разной толщины. Только в отличие от электролобзика, в работе на этом оборудовании свободны обе руки, а для движения заготовки предлагается удобная широкая станина. Чаще всего ленточную пилу используют для выпиливания заготовок сложных кривых линий.

Принцип работы ленточной пилы

На вертикальной станине закрепляются два диска-барабана, передающие вращающий момент от двигателя к металлической распиловочной ленте. В зоне распиловки на станине находится рабочий стол, размещенный горизонтально. По нему происходит движение заготовок и их распиловка по принципу электролобзика.

Подготавливаем материалы и инструменты

Материалы:

Фанера 16-18 мм;
Подшипники под диаметр валов барабанов;
Металлические шпильки с резьбой для валов, диаметр – 10-12 мм;
Распиловочная лента;
Изолента;
Болты, гайки, саморезы, столярный клей или ПВА.

Инструменты:

Электролобзик;
Циркулярная пила;
Дрель или сверлильный станок;
Наждак по дереву;
Струбцины;
Рулетка, карандаш, наждачка.

Изготовление ленточной пилы

Наш станок практически полностью будет выполнен из фанеры. Поэтому для рамы основания выпиливаем четыре одинаковые полосы из фанеры на циркулярке или лобзиком, как показано на фото. Желательно брать толщину побольше.

Выпиливаем лобзиком пазы под натяжитель, станину и крепление барабанов. Для большей идентичности отверстий и пазов нужно скрепить детали струбциной по паре перед распиловкой. В итоге у нас должно получиться две пары различных рамок.

Теперь необходимо проклеить фанеру столярным клеем или ПВА, и соединить все части основания. Для лучшего опрессовывания можно обжать края склейки струбцинами.

Из небольшого деревянного бруска или двух сращенных кусочков фанеры изготавливаем натяжитель для ленты. Он должен плотно входить в паз как по направляющим. Заглушаем его деревянной планкой так, чтобы через него проходил винт натяжения, закрепляя ее на саморезы.

Остатки фанеры пойдут на барабаны. Разметив их делаем отверстие под валы, а затем выпиливаем по окружности лобзиком. Выравниваем и зачищаем края фанеры наждаком по дереву. Чтобы исключить соскальзывание ленты, автор предпочел заклеить торцы барабанов изолентой.

Устанавливаем подшипники на месте посадки валов. Два из них будут с обеих сторон станины для неподвижного барабана. Остальные два располагаются на натяжителе. Монтируем также и стопорный болт для закрепления натяжителя с тыльной части станины.

Закрепляем оба барабана на станине так, чтобы они могли свободно двигаться на валах, не цепляя корпус станка. Натягиваем распиловочную ленту, и регулируем натяжку с помощью натяжителя, одновременно фиксируя его стопором. Поскольку ленточная пила предназначена для вертикального пиления, необходимо для устойчивости приделать ей нижнюю платформу из широкой доски или отрезка фанеры. В зоне распиловки также нужен рабочий стол, по которому будут двигаться заготовки.

Станок готов, и можно опробовать его в действии. Зажимаем нижний вал барабана в шуруповерт или дрель, и даем станку обороты. Несмотря на небольшую мощность такого приспособления, с помощью него можно выпилить детали из фанеры, доски, МДФ или ДВП в домашней мастерской!

Практические советы

Обороты станка стоит подбирать опытным путем, начиная с небольших.
Следите за движением пальцев, поскольку наиболее количество травм в столярках именно от таких станков.
В больших заводских станках барабаны защищены кожухами таким образом, чтобы открыта была только зона рабочего стола для распиловки. К такому приспособлению также стоит приделать дополнительные средства защиты от разрыва ленты, которые к сожалению, не указаны автором.

Всем удачи и пока!

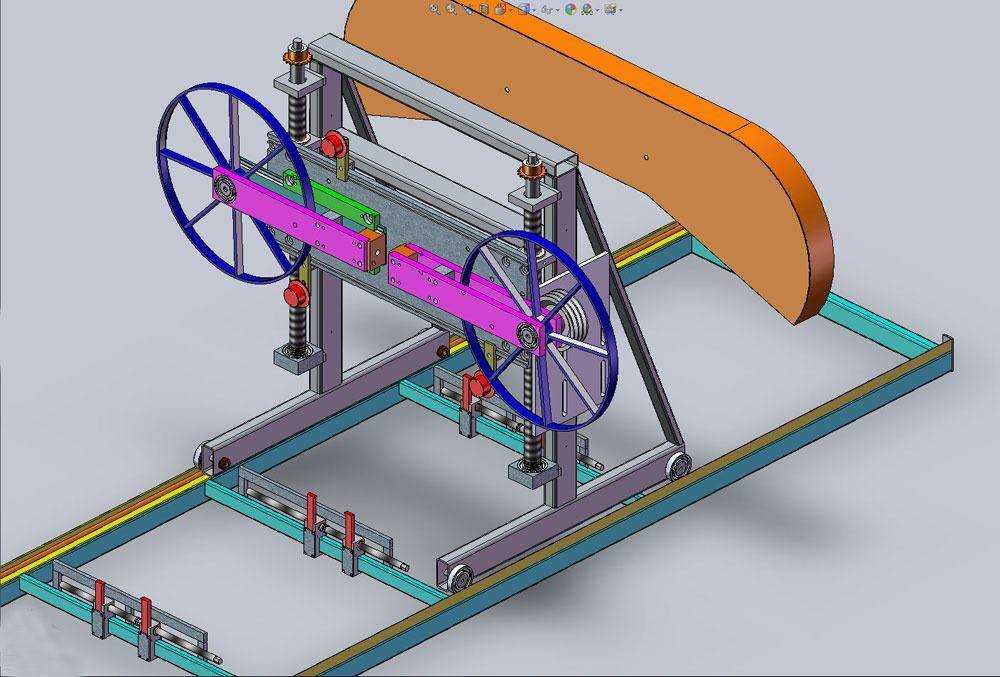

Как сделать простую ленточную пилораму своими руками – инструкция, чертежи и материалы

Если подсчитать, из каких составляющих складывается конечная стоимость пиломатериалов – цена древесины обработка перевозка до места назначения – то становится понятно, на чем можно сэкономить. Заготовки из древесины (доска, брус, рейки) – одни из самых используемых образцов в сфере строительства и ремонта.

Учитывая простоту работы с деревом, имеет смысл заниматься его «роспуском» непосредственно на участке. Достаточно лишь сделать пилораму. С типовыми чертежами, порядком изготовления своими руками ее ленточной модификации и некоторыми особенностями конструирования ознакомит эта статья.

Целесообразность такого решения станет еще очевиднее, если просмотреть на сайтах расценки на заводские пилорамы. В продаже они имеются, но вот стоимость установок такова, что приобрести какую-либо модель для использования в быту вряд ли большинство из нас захочет. В зависимости от серий (в рублях): «Кедр» – от 138 000 до 194 000, «Тайга» – от 116 890 до 172 400. И это еще сравнительно недорогие образцы. Дешевле только мини-станки (порядка 94 000), но вряд ли они удовлетворят все потребности хозяина частного дома в деревообработке.

Модели на ножках

По мере необходимости можно создать данный лобзиковый станок своими руками. Чертежи модификаций содержат в себе рамы различных размеров, а шпиндельные узлы, обычно, употребляются с направляющими. Почти все модели делаются на широкой станине. Ножки можно устанавливать из трубок. Также есть станки с пластинами. Опосля выреза рабочей платформы следует заняться шпиндельным узлом.

Если разглядывать устройства с блоками управления, то для модели будет нужно контроллер. Мотор целесообразнее использовать коллекторного типа на 220 В. Тисы на лобзиковые станки инсталлируются поворотного типа. Направление необходимо приваривать на край пластинки. Пилка в этом случае обязана накрепко фиксироваться. Лучшая высота шпиндельного узла составляет 2.2 см. В конце работы принципиально заняться установкой силового кабеля и подключением оборудования.

Некоторые факторы, влияющие на функциональные возможности электролобзика

Традиционно лобзики применяют для обработки древесных материалов или заготовок из мягких материалов (пластик, гипсокартонные панели, ламинат). Однако благодаря использованию пильных полотен из специальных металлов и их особым конструкциям, на сегодняшний день диапазон функциональных возможностей данного электроинструмента значительно расширился. В частности, в настоящее время лобзики активно применяют при резке металлических листов, хрупких заготовок из стекла и керамики.

Любой электрический лобзик работает на основе принципа преобразования через специальный редуктор вращательного движения ротора электродвигателя в возвратно-поступательные движения полотна пилки. Следует иметь в виду, что качество резки во многом зависит от целого ряда технических факторов.

Так, относительно дешевые лобзики отличаются часто не очень мощными электромоторами. Из-за этого устройству довольно сложно развить высокую скорость резки — это залог высокого качества обработки заготовок.

Для того чтобы данный фактор не сказывался на качестве, во многих лобзиках предусмотрен маятниковый механизм. С его помощью формируется довольно сложное по траектории движение пилки — не только вверх/вниз, но и немного вперед/назад.

Такое дополнительное «покачивание» рабочего элемента осуществляет предварительное подпиливание материала спереди от передней кромки зубьев полотна. Маятниковая траектория дает возможность не только увеличить скорость резки заготовки, но и заметно уменьшает вибрацию и износ полотна, так как в работе одновременно принимают участие не все зубья. Кроме того, при такой траектории движения пилочки уменьшается ее нагрев и эффективно отводится стружка от места пропила.

В дорогих моделях электролобзиков указанная опция может регулироваться. Это, как правило, делается для того, чтобы подключать тот или иной режим рабочей амплитуды при переходе от одного обрабатываемого материала на другой. В частности, максимальная амплитуда вылета пилки вперед/назад применяется в тех случаях, когда режется заготовка из мягкой породы дерева. Для особо точного и чистого разреза твердой деревянной или пластиковой панели используют средние по величине маятниковые амплитуды.

На эффективности работы устройства сказывается и уровень его вибрации. Низкая вибрация делает качество пропила выше, а саму эксплуатацию оборудования более удобной для работника. Данный фактор обязательно следует учитывать при покупке инструмента, предварительно проверяя его на степень вибрации.

Выбор инструмента

Чтобы выбрать хороший станок, подходящий для решения конкретных задач, необходимо обратить внимание на его мощность. Основная часть моделей комплектуется электроприводом мощностью от 90 до 500 Вт. Для домашнего использования оптимальна мощность 150-200 Вт

Для домашнего использования оптимальна мощность 150-200 Вт.

Важным критерием выбора является наличие двух скоростей работы агрегата. В стандартном варианте – 600 и 1000 об/мин. Это дает возможность подбирать подходящий режим для работы с материалами различной плотности.

Рабочий стол бывает неподвижным и поворотным. Фиксация стола под наклоном позволяет резать материал под заданными углами, отличающимися от 90°. Также встречаются модели, у которых предусмотрена регулировка высоты стола – это позволяет продлить эксплуатационный срок пилки, поскольку можно использовать для работы разные ее участки по всей длине, а не только центральную часть.

Производители оснащают лобзиковые станки различным набором опций, в том числе:

компрессором для удаления стружки с линии разметки струей воздуха;
блоком сверления;
подсветкой рабочей зоны;
ограждением полотна (не позволят контактировать пальцам с движущейся пилкой);
прижимным устройством (предотвращает вибрацию листового материала малой толщины).

Ленточная пила своими руками дома- как сделать пилораму

Для начала нужно проанализировать какой материал будут подвергать воздействию пилой, а также качество инструмента, который будет использован в строительстве. В самом начале стоит проверить остроту пилы, её положение в руке и скольжение по материалу.

Ленточная пила своими руками

Для того чтобы изготовить ленточную пилу в домашних условиях, нужно выделить все типы ленточных пил:

металлическая пила
деревянная пила
мини деревянная пила

Металлическая пила изготовлена на основе сплавов различных металлов, наиболее распространенными из них считают сталь, чугун, медь и алюминий с оловом. Для того, чтобы выбрать материал, используют правила:

Материалы должны быть прочными для строительных работ, а также они должны обрабатываться разными методами , необходимыми для создания разных форм. (Для этого используют газовую или электрическую сварку для резки, сгибания и других действий).
Материал и соединяющие его швы обязательно должны быть прочными и устойчивы к действию коррозии.
Обязательным является использование недорогих и недефицитных материалов.

Теперь нужно рассмотреть металлы для создания ленточных пил и её типов. Стальные инструменты принято разделять на две категории:

конструкционные стали, используемые в общем строительстве
специальные стали, обладающими особыми свойствами, такими как: кислотоупорные свойства, жароустойчивые свойства

Универсальных сталей не существует. Сталь может быть устойчива к коррозии, но не устойчивой к действию других факторов.

Кроме того:

Чугун используют при отливе крупных или мелких деталей. Из чугуна можно отлить металлическое основание ленточной пилы, с последующей заточкой зубьев, а также вырезка зубьев.
Медь и её сплавы используют в строительстве и ремонте, потому что она обладает высокой коррозионной устойчивостью.
Алюминий выпускается в виде листов, которые легко изменить в ленточную пилу и наточить в нижней части зубцы. Но главным недостатком алюминиевых листов является невысокая прочность при резке твердого дерева или легкого металла.
Олово используют, так как оно устойчиво к органическим кислотам. Его больше применяют как покрытие стали или чугуна, против кислот.

Как выше описана металлическая разнообразность ленточных пил, можно сделать небольшой вывод о производстве её в домашних условиях. Целесообразно использовать более прочные металлические пилы, чтобы не сломать при резке твердых материалов

Алюминиевые ленточные пилы можно применять при резке стекла, но осторожно!

Чтобы сделать ленточную пилу своими руками, нужно приобрести лист алюминия (например), обрезать по нужной длине и сваркой в нижней части сделать зубцы, с определенным шагом, например 5 сантиметров, и прорезать на одинаковом расстоянии. Это один из способов изготовления обычной ленточной пилы в домашних условиях.

Заключение

Правильно подобранные резцы для резьбы по дереву своими руками – это одно из обязательных условий успеха. Впрочем, для достижения желаемого результата одних инструментов все же будет мало, так что начать осваивать мастерство резчика стоит с просмотра видео в этой статье.

Изготовление оригинальных деревянных изделий на станках подразумевает наличие разнообразного и качественного вспомогательного инструмента. В большинстве случаев для этого используются резцы для токарного станка по дереву. Благодаря им удается довести заготовку до необходимых геометрических параметров.

Производители предлагают всевозможные наборы, включающие изделия с режущей кромкой всевозможных конфигураций. Также можно самостоятельно изготовить режущий инструмент по дереву своими руками.
