Монтаж окна на анкерные пластины: принципы и правила установки

Самостоятельная установка пластиковых окон

До установки на место створки и стеклопакеты должны обязательно стоять в вертикальном положении, для чего их приставляют к стене, уложив на пол картон. Ставить элементы можно только на ровную поверхность.

Монтаж окна

Монтажные работы производятся в такой последовательности:

Из верхних петель створок при помощи отвёртки или плоскогубцев вынимают штифты (за них нужно браться снизу), после чего створки движением вверх снимают с петель. Из глухого окна нужно вынуть стеклопакет, поддев штапики ножом или шпателем.

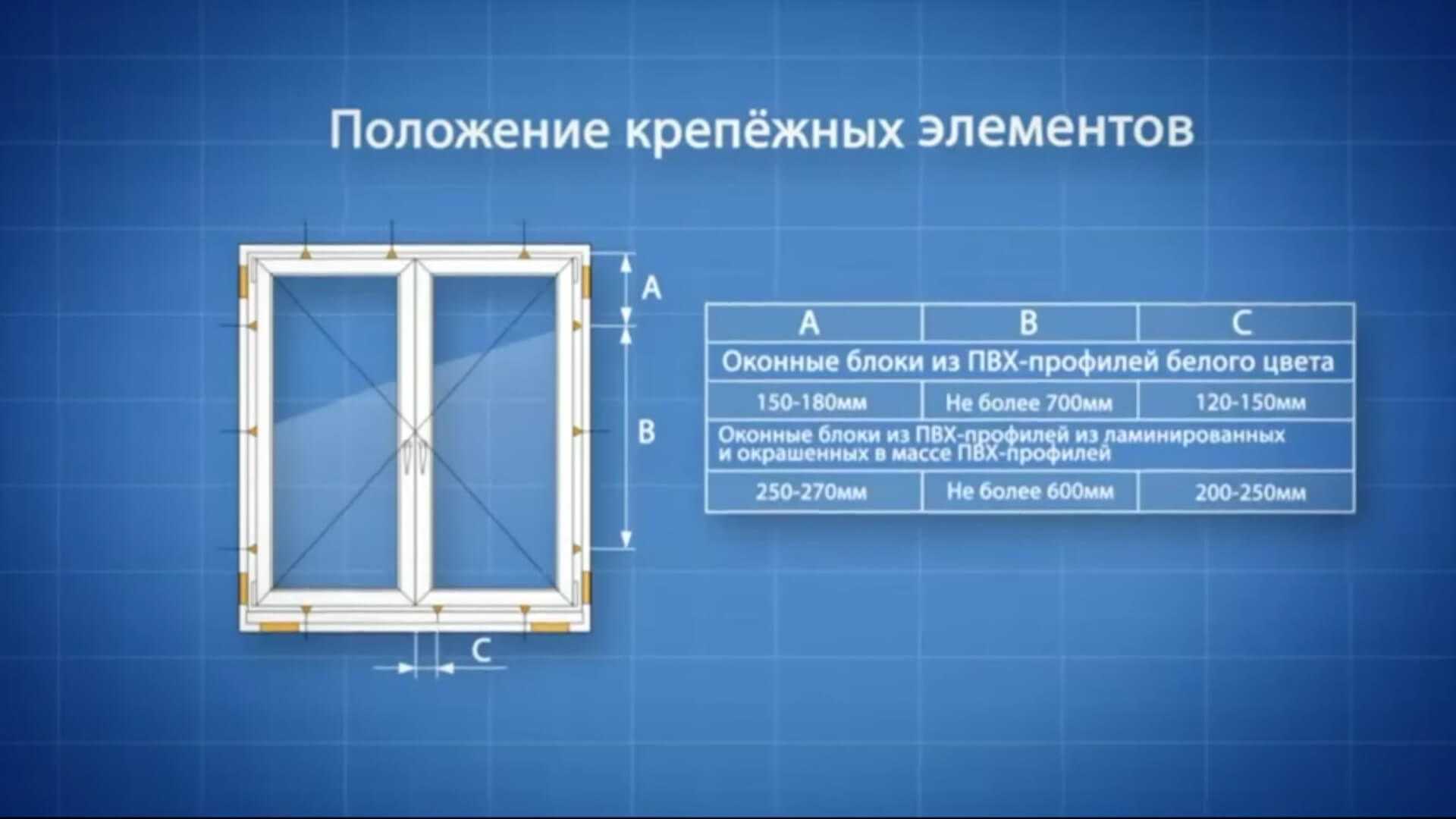

На раму наносится разметка, обозначающая положение крепёжных элементов. Оптимальный шаг — 40 см, от углов и импоста следует отступать 15 см.

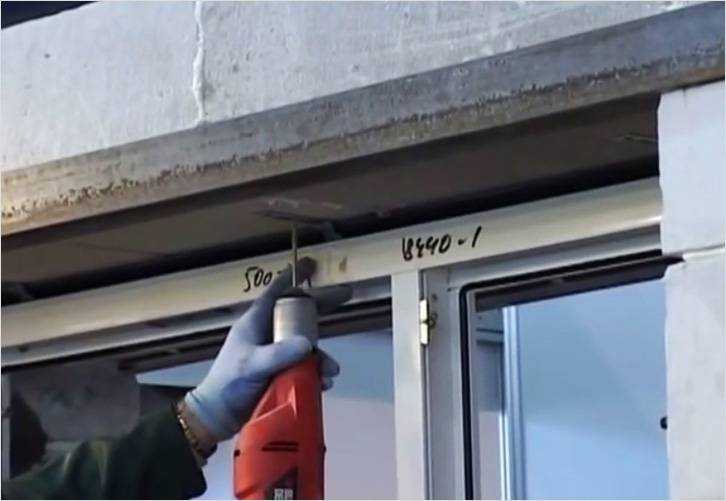

Оснастив дрель сверлом по металлу, согласно разметке просверливают в раме отверстия. Засверливаться нужно с внешней стороны.
Раму устанавливают в проём, при этом между ней и торцами проёма прокладывают пластиковые распорные клинья в виде уголков (можно заменить деревянными брусками). Клинья желательно располагать напротив отверстий для крепежа.
Регулируя положение клиньев, устанавливают раму так, чтобы монтажные зазоры со всех сторон имели равную ширину.
При помощи уровня и отвеса выставляют раму в строго вертикальное положение.
Через отверстия в раме наносят разметку на стену.
Сняв раму, просверливают в стене при помощи перфоратора, оснащённого сверлом по бетону, отверстия под анкеры или дюбели глубиной 6–10 см. В отверстия устанавливаются гильзы крепёжных элементов.

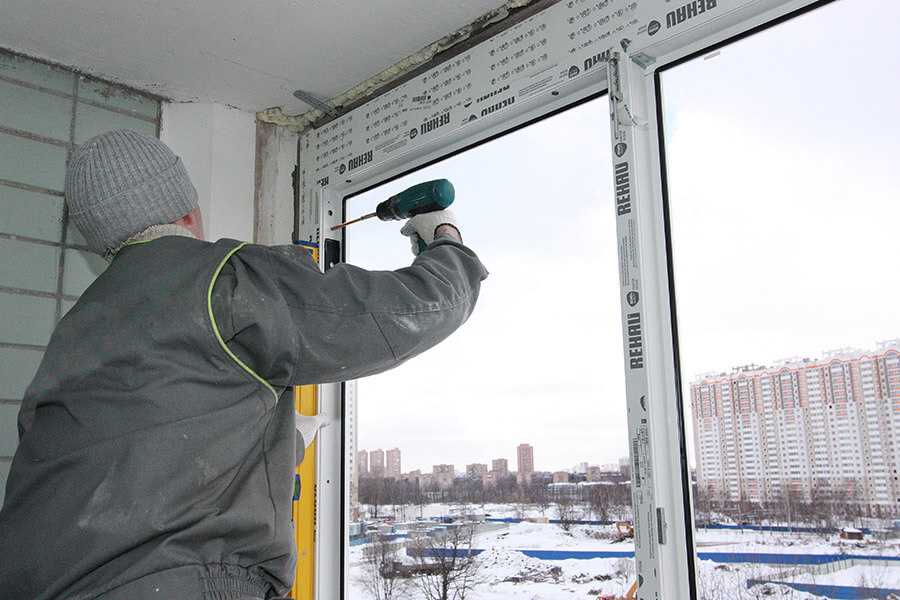

Снова устанавливают раму и ввинчивают крепёж. На данном этапе его нужно только наживить.
Регулируют положение рамы при помощи отвеса и водяного уровня, после чего завинчивают крепёж окончательно. Завинчивать дюбели или анкеры с силой нельзя, так как они при этом выгнут профиль. Нужно остановиться, как только шляпка скроется в профиле либо даже когда она будет выступать из него на 1 мм.
Створки или стеклопакеты устанавливаются на место. Следует проверить, легко ли открываются створки, хорошо ли работают петли и прочая фурнитура.
Проём и раму обрызгивают водой. После этого, двигаясь снизу вверх, зазор между рамой и проёмом поворотно-круговыми движениями заполняют монтажной пеной. Заполнение следует выполнять в несколько приёмов, каждый раз обрабатывая участок длиной в 25–30 см. При таком подходе перерасход герметика будет исключён (монтажная пена при высыхании сильно увеличивается в объёме).
Изнутри и с внешней стороны швы закрываются сначала пароизоляционной лентой (снизу она должна быть фольгированной), затем — специальными нащельниками.

Видео: установка пластикового окна в панельном доме

Монтаж подоконника

Подоконник прикручивается к подставочному профилю после установки окна.

Подставочный профиль необходим для крепления подоконика и защиты окна от промерзания

Подробно процесс крепления подоконника освещён в данной статье: http://postroika.biz/6000-ustanovka-plastikovogo-podokonnika-svoimi-rukami.html

Монтаж откосов

Окно без откосов будет выглядеть незавершённой конструкцией, через которую, независимо от количества камер, будет поступать холод извне и уходить тепло изнутри помещения.

Установку этих элементов следует произвести в течение 3-х дней после монтажа окна. Наилучший вариант — установить их в тот же день. Подробно монтаж откосов описан здесь: http://postroika.biz/454-ustanovka-plastikovyh-otkosov-na-okna-svoimi-rukami.html

Монтаж отливов

Со стороны улицы нужно к подставочному профилю прикрутить при помощи саморезов водоотлив. Место соединения должно быть абсолютно водонепроницаемым, для чего его тщательно обрабатывают герметиком.

Края водоотлива нужно завести в отверстия глубиной в несколько сантиметров, специально вырезанные в стене при помощи перфоратора.

Порядок установки водоотлива

Монтаж креплений

В первую очередь устанавливаются анкерные пластины. При их размещении нужно учитывать, что расстояние между отдельными пластинами не должно быть больше 1 метра. При установке высокого окна можно установить еще один крепежный узел. Расстояние до угла окна – не больше 250 мм., в противном случае конструкция теряет устойчивость.

При монтаже используются саморезы с буром, имеющие маркировку «по металлу». Основная причина в том, что металлопластиковое окно покрывается пластиком лишь снаружи, под верхним слоем расположен профиль из алюминия. При использовании стандартных болтов необходимо предварительно сделать отверстия. Здесь потребуется дрель и сверло по металлу с диаметром примерно на миллиметр меньше диаметра болта.

Запенивание

По окончании монтажных работ оставшиеся пространства заполняются монтажной пеной. Если остались большие щели, запенивание происходит в два этапа. Вначале укладывается первый слой, потом нужно пару часов подождать и укладывать второй.

Пена различается по характеристикам. К примеру, при различных температурах она может по-разному расширяться. Конкретный материал подбирается исходя из погодных условий. Большинство производителей указывает соответствующую маркировку на упаковке.

При запенивании важно не переборщить. Слишком малое количество пены ведет к появлению сквозняков

Слишком большое – деформирует оконную конструкцию. Излишек монтажной пены можно убрать обычным канцелярским ножом.

Основные принципы установки

Сейчас существует 2 способа монтажа окон, которые различаются между собой типом крепежного узла и способом фиксации рамы к оконному проему. Это монтаж с распакечиванием и без него. Для самостоятельной установки окна разумнее выбрать 2-ой вариант, так как он проще, не требует наличия специальных навыков, а работы не занимают много времени. Кроме того, он помогает избежать ошибок во время установки и позволяет достаточно легко настроить всю фурнитуру.

Монтаж без распакечивания не подразумевает снятие штапика и демонтаж стеклопакета из рамы. Саму же конструкцию крепят на анкерные пластины. Принцип формирования такого крепежа показан на рис. 1.

Перед установкой нового окна необходимо правильно выбрать сами пластины. Они бывают 2-х видов: универсальные и разработанные для конкретной модели. То есть в них учитываются требования определенной профильной системы. Как правило, такие анкерные пластины идут в комплекте к сложным, нестандартным конструкциям.

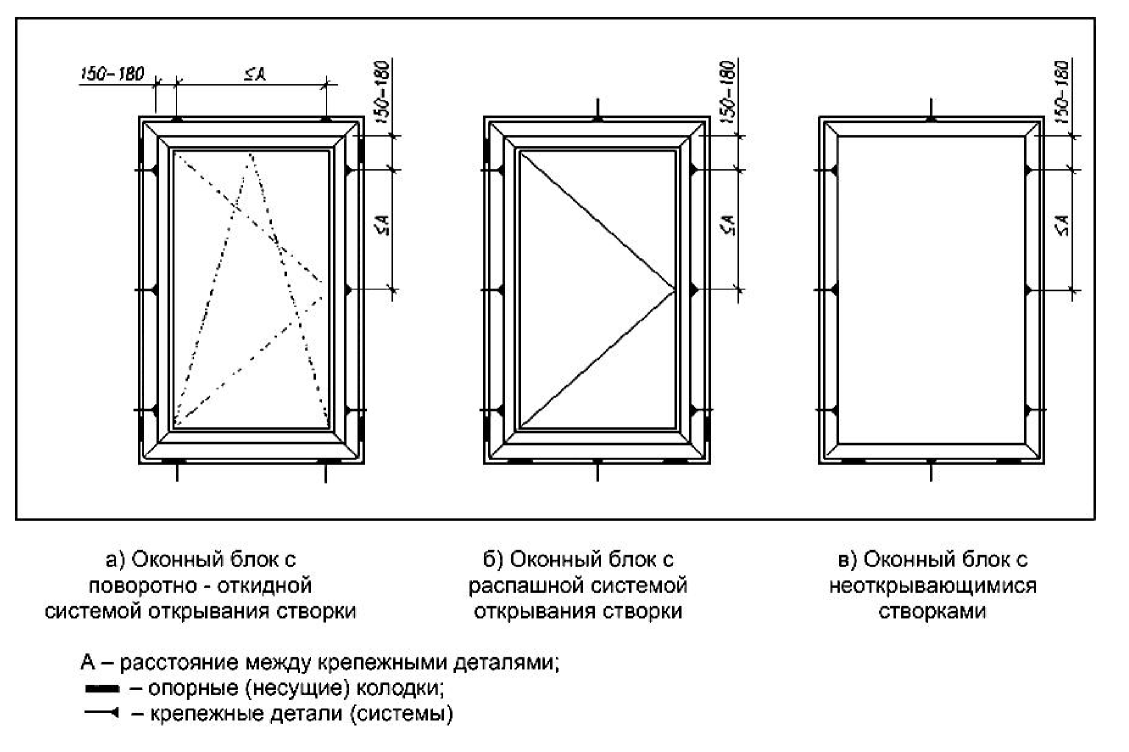

Рисунок 2. Схема расположения анкерных пластин при монтаже.

Специализированные крепежные элементы отличаются от универсальных тем, что они снабжены ушками. Эти элементы устанавливаются в паз профиля рамы и фиксируются саморезами. Универсальные же пластины специальных ушек не имеют. Их просто закрепляют с помощью болтов.

Для монтажа оконных конструкций специалисты рекомендуют выбирать болты типа 4,5*25. Их тело обязательно должно быть снабжено буром по металлу. Поскольку саморез крепится в армированной конструкции, то другой тип крепления может не встать или зафиксирует пластину не слишком надежно.

Правила монтажа окон

Как правило, на окно стандартного типа рекомендуют установить 5 анкерных пластин. Их расположение показано на рис. 2.

Центральная пластина фиксируется точно посередине рамы, а боковые – примерно на расстоянии 20-25 см от края конструкции.

Как уже было сказано выше, способ монтажа пластикового окна без распакечивания не требует снятия штапика и самого стеклопакета. Это становится возможным благодаря тому, что рама фиксируется с помощью анкерных пластин на внешнюю сторону оконного проема. В противном случае приходится формировать сквозной крепеж.

Рисунок 3. Схема установки отлива.

Но нужно помнить, что крупногабаритные конструкции (площадью более 4 м 2 ) устанавливать с помощью пластин не стоит. Ведь такое крепление может не выдержать веса окна. В данном случае разумнее воспользоваться анкерными дюбелями. Для пластиковых стеклопакетов небольшого или среднего размера пластины станут наиболее рациональным способом крепления.

С помощью дюбелей крепят не только большие окна, но и двери. Профессионалы считают, что такой способ монтажа наиболее надежный. Но он имеет ряд существенных недостатков:

Монтаж с распакечиваением сложен даже для специалистов. Нередко при таком способе установки стеклопакет разбивается или на нем образуются трещины.
Установку на анкерные болты практически невозможно провести в одиночку.
Работа с таким крепежом требует наличия опыта и специальных навыков.
Работа требует больше усилий и времени.

Если вы предпочитаете такой вариант установки, то вам необходимо приобрести дюбели размером 10*132 мм. Кроме того, для монтажа анкеров требуется мощный перфоратор. Некоторые современные магазины, продающие технику для строительства и ремонта, предоставляют услугу аренды. Поэтому не обязательно покупать дорогостоящий аппарат. Но проще установить окно на пластины.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия
.

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Применение анкерных пластин для пластиковых окон

Чтобы в помещении было тепло, уютно и комфортно, необходимо уделить самое пристальное внимание окнам. От качества и надежности их установки будут зависеть комфортность пребывания в помещении, долговечность службы конструкции. Установка окон производится на года, поэтому необходимо внимательно учесть все нюансы и правильно произвести монтаж

Есть много материалов крепления, но особого внимания заслуживают анкерные пластины

Установка окон производится на года, поэтому необходимо внимательно учесть все нюансы и правильно произвести монтаж. Есть много материалов крепления, но особого внимания заслуживают анкерные пластины.

Этот материал идеально подходит не только для металлопластиковых окон, но и деревянных, а также для различных проемов: кирпичных, железобетонных, пено и газобетонных.

Такая универсальность делает анкерные пластины по-настоящему уникальными.

Внешне это металлические пластинки с круглыми отверстиями и насечками. Делают изделия холодной штамповкой из оцинкованного листа, толщина которого колеблется от одного до двух миллиметров. Они обеспечивают устойчивость оконной конструкции.

Рис. 2. Монтажный анкер

Анкерные пластины бывают двух видов:

Поворотный элемент устанавливают при сложном монтаже, когда затруднительно полноценное закрепление окон по каким-либо причинам. Поворотный краб позволяет произвести установку под любым углом.

Неповоротные пластины используются при классическом монтаже пластиковых или деревянных оконных конструкций.

Зачем и как правильно выбрать?

Выбор нужного количества анкерных пластин с оптимальным показателем прочности – это ответственный шаг, от которого будет зависеть безопасная и комфортная эксплуатация оконного проёма

При покупке данных деталей, следует обратить повышенное внимание на ряд нюансов:

Толщина пластины, от которой зависит жёсткость элемента и его сопротивляемость приложенной нагрузке от веса рамы. Данный параметр также влияет на количество анкерных пластин.
Габариты выносного элемента, в зависимости от материала стены, глубины посадки рамы.
Наличие шарнира, при необходимости монтажа окна со смещением.
Тип крепления, выбор нужных метизов, дюбелей.
На металлической поверхности, а также торцах пластины не должно быть следов коррозии.

При выборе анкерных пластин следует также обратить внимание на химический состав и тип используемого металла, что влияет на розничную стоимость изделия. Если элемент стоит слишком дёшево, это может говорить об использовании некачественной стали, которая придёт в негодность уже через несколько лет эксплуатации

Преимущества анкерной пластины

Возможность быстро создавать с помощью пластины прочное и, одновременно, эластичное соединение окна со стеной является основным достоинством данного вида крепления. Сезонные и суточные температурные деформации окна не влияют на стойкость монтажа анкерной пластины.

Иные плюсы анкерного крепления окна на пластину:

Нет необходимости разбирать профиль и просверливать его насквозь;
возможность выбора точки крепления;
простота выравнивания окна по отвесу или уровню;
отсутствие крупных монтажных отверстий;
исключение попадания природной влаги внутрь профиля и шва;
при демонтаже окна пластины легко откручиваются в отличии от анкерных болтов;
окно можно повторно переустановить;
невысокая цена крепления;
время установки окна сокращается в два раза, по сравнению с установкой на болты.

Преимущества монтажа окон на анкерные пластины настолько ощутимы, что их используют повсеместно при работе с любыми стеновыми материалами.

Единственный случай, когда такой вид монтажа может быть не приемлем — это установка очень тяжелых балконных секций на полную высоту стены, либо размещение нескольких рядов окон прямо друг над другом. В данном случае планируемая нагрузка на крепления может быть слишком велика и анкерные пластины стоит заметить на анкерные болты.

Установка пластикового окна с помощью анкерных пластин

На пластиковое окно классического размера рекомендуют установку пяти анкерных пластинок. Необходимо фиксировать крепление таким образом: крайние пластины прикрепляют на расстоянии двадцати-тридцати сантиметров от верхнего и нижнего края. Третья пластина крепится посредине. Если применить вариант монтажа без снятия элементов конструкции, то анкерные пластины крепятся на наружную сторону окна. Как уже упоминалось, такой вариант подходит только для окон стандартных размеров и форм.

Рис. 5. Самый надежный вариант крепления при помощи анкеров

Если окно более четырех квадратных метров, пластины просто могут не справиться с весом конструкции. Пластиковые конструкции маленького и среднего размера крепят на анкер.

Установка креплений на раму

От технических условий крепления анкера будет зависеть очень многое. Первое, что необходимо сделать перед началом монтажных работ, это собрать необходимый инструмент.

Перед тем, как капитальным образом закреплять окно, нужно выставить конструкцию на распорках, поровнять относительно горизонтальной и вертикальной поверхности, чтобы не было перекосов. При необходимости под раму вбивают деревянный клинышек, которые помогут отрегулировать поверхность.

Если рама из дерева, сверлом просверливаются отверстия. В эти места вставляем болты и затягиваем специальной отверткой.

Рис. 6. Крепление при помощи анкерных пластин

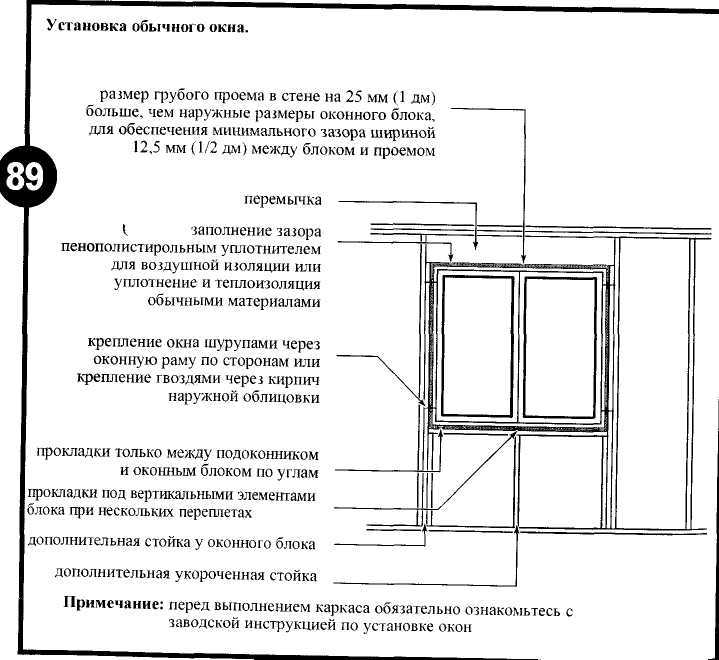

Установка оконной рамы

От рамы до проема необходимо расстояние около трех сантиметров. Это необходимо для установки креплений. Провести работы необходимо следующим образом:

расположить крепления на окне;
внедриться в необходимый проем;
необходимо сделать наметку на стене;
в проеме с помощью долото нужно сделать неглубокую выемку для анкеров.

Это обеспечит утопление пластин и легкую их «маскировку», не понадобиться замазывать штукатуркой. В ходе монтажа следует систематически контролировать правильность расположение конструкции с помощью строительного уровня.

Рис. 7. Особенности крепления рамы

Заполнение щелей монтажной пеной

После установки пластин, нужно сделать контрольный замер правильности положения рамы. Если все в порядке, необходимо заполнить щели монтажной пеной

Важно заполнить проем полностью, если ширина щели очень широкая, необходимо поэтапное заполнение пустоты. После нанесения первого слоя ожидают несколько часов и наносят следующий слой

Пена имеет характеристики, которые необходимо учесть. Раствор расширяется при различных температурах по-разному. Важно прочитать инструкцию и учесть этот нюанс.

Рис. 8. Заполнение пеной важный этап работы

Монтаж подоконника и отливов

Есть стандарты и очередность проведения работ. нужно дать высохнуть пене и только после этого устанавливать подоконник и отлив. Если не выдержать положенное время, конструкция может дать перекос. Установка отлива под подоконником поможет избежать поступления влаги. Установка подоконника контролируется уровнем, в случае незначительного перекоса, необходимо применять клинья. После установки подоконника на поверхность нужно положить гнет, который должен пролежать не менее полусуток.

Рис. 9. Установка подоконника должна проводиться поэтапно

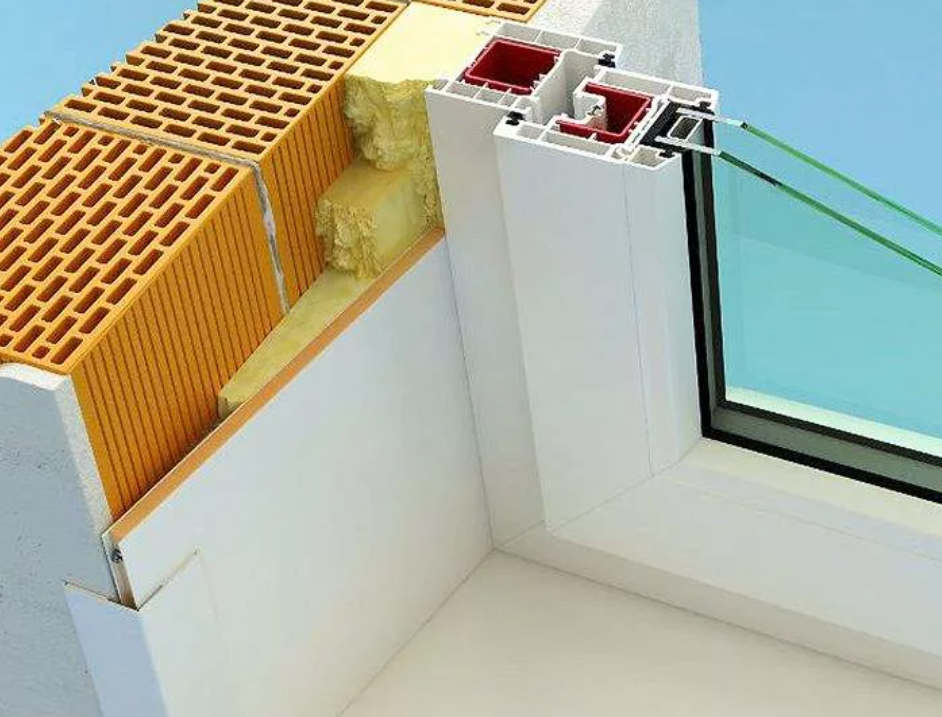

Конструкция пластикового окна

Чтобы выбрать окно, необходимо разобраться с тем, из каких элементов оно состоит. Это позволит определиться с тем, какое лучше установить в том или ином помещении:

Рама – основной несущий элемент по периметру.
Перегородка (импост), чаще всего это вертикальная перемычка.
Подвижные части называют створками, а неподвижные – глухими.
Стеклопакеты. Могут состоять из одного, двух, трех и более слоев, все зависит от типа конструкции. За счет полостей между стеклами обеспечивается теплоизоляция. Также наружная часть может быть усиленной, тонированной и т. д.
Чтобы зафиксировать стеклопакеты в рамах, их прижимают специальными пластиковыми штапиками с резиновыми уплотнениями по краю.
За счет фурнитуры окна открываются, отбрасываются два проветривания, запираются и т. д.
Дренажные отверстия внизу обеспечивают удаление конденсата из конструкции.
Внутри помещений ставится подоконник, а снаружи – отлив.

Особенности монтажа

Установка стандартного окна требует монтажа пяти пластин. Одна из них располагается по центру рамы, остальные – по бокам, на расстоянии 200-250 мм от края.

Не стоит устанавливать анкерным методом крупногабаритные окна, ья площадь превышает 4 кв. м. Анкерные пластины могут не выдержать вес слишком тяжелого окна. В данном случае целесообразно использовать дюбеля. Пластины идеально подходят для небольших или средних конструкций.

При работе потребуется набор инструментов:

Ударная дрель либо перфоратор
Электрический лобзик или ножовка
Ключ-шестигранник, с помощью которого можно отрегулировать фурнитуру
Анкерные пластины
Измерительные инструменты
Крепежи
Силикон и соответствующее устройство-пистолет

При работе по монтажу окон на анкерные пластины необходимо соблюдать ряд правил:

Для фиксации окон нельзя использовать монтажный клей, пену и другие подобные материалы. Крепление осуществляется исключительно с помощью саморезов.
При сверлении отверстий нужно следить, чтобы патрон перфоратора не повредил раму. Для этого нужно длинное сверло. В качестве дополнительной защиты можно использовать кусок пластика, уложенный рядом с отверстием.
Ударный механизм дрели используется исключительно на бетонных откосах.
В кирпичной стене с вертикальными пустотами отверстие сверлится в шве между отдельными блоками.
При закручивании саморезов можно использовать шуруповерт с встроенным ограничителем вращения. Благодаря этому можно следить за глубиной вхождения крепежа в оконную раму.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности монтажных пластин

Конструкция и разновидности

Оконные конструкции из дерева, алюминия или металлопластикового профиля можно устанавливать двумя способами — с распакечиванием (то есть с извлечением стеклопакета) или без него.

Для неопытного специалиста вынуть стеклопакет, не повредив его, а затем правильно установить обратно — задача нетривиальная, потому при выполнении монтажа своими руками лучше всего обойтись без распакечивания.

Чтобы не повреждать раму и не тратить время на излечение стеклопакета, для установки конструкции следует использовать не анкера, а специальные пластины. Такая пластина имеет достаточно простую конструкцию:

Материал
— оцинкованная сталь. Качественные изделия покрываются многослойным антикоррозионным покрытием, благодаря чему практически не ржавеют.
Габариты
— примерно 150 мм в длину (есть и более длинные, для установки в глубокие проемы) и 25 мм в ширину.

Толщина металла
— от 1 до 2,5 мм. Стандартные изделия делают из стали 1,5 мм, и этого вполне достаточно для надежной фиксации типовых окон в проеме. Монтажные пластины от 2 мм используются при закреплении тяжелых конструкций из многокамерного профиля, крупногабаритных рам и при высотном монтаже.

Пластины для крепления оконных конструкций бывают двух типов:

Универсальные.
Это просто перфорированные полосы металла. Применяются и для деревянных окон, и для изделий из ПВХ, и для других целей.
Специализированные.
Обычно оснащаются защелками, конфигурация которых соответствует конфигурации выступов на ПВХ-профиле. При этом фиксируются не только за счет использования крепежа, но и за счет зацепа за профиль.

Вторая разновидность более надежна, потому если есть возможность, старайтесь использовать именно ее.

Правила использования

Пластина крепления оконных блоков ПВХ обеспечивает меньшую — по сравнению с анкером — жесткость фиксации. На глухих конструкциях это проявляется не так заметно, а вот в окнах с большими и тяжелыми створками разница будет вполне очевидной. Чтобы компенсировать ее, нужно строго соблюдать правила использования пластинчатого крепежа:

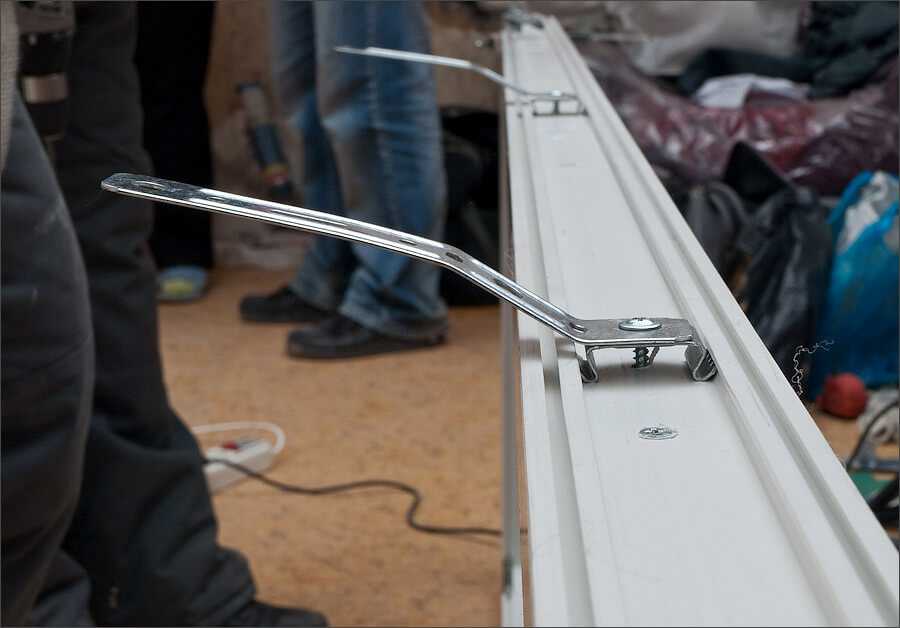

Фиксация пластин на профиле.
Деталь нужно не только защелкнуть на раме, но и дополнительно закрепить саморезом диаметром не менее 4 мм и длиной от 25 мм (с буром). Саморез закручивается так, чтобы бур вошёл в армирующий профиль.

Правильное размещение.
По бокам пластины устанавливаются сверху и снизу, на расстоянии около 200 мм от углов. В верхней части крепеж должен размещаться либо строго по центру, либо напротив импоста. Оптимальный шаг установки пластин — 500–700 мм.
Угол изгиба.
Для обеспечения контакта с проемом пластина изгибается не под прямым, а под острым углом. Благодаря этому минимизируется поперечное смещение рамы, и жесткость фиксации возрастает.

Крепление к проему.
Фиксация каждой пластины в проеме осуществляется с использованием одного либо двух пластиковых дюбелей диаметром 6–8 мм. Дюбель забивается в предварительно пробуренное отверстие, а его широкая горловина должна прижать металлическую часть к плоскости проема. Окончательное закрепление выполняется с помощью стопорного шурупа с коническим острием.
