Печь для казана из трубы своими руками

Чугунная печь под казан

Чугун, как наилучший материал для таких печей позволяет сэкономить топливо из-за быстрого нагрева печи, а так же медленного остывания.

Чугунная печь более устойчива из-за своего веса, что немаловажно. Так же, она гораздо в меньшей степени подвергается коррозии. Чугунная печь не прогорит, так как у неё высокая жаростойкость

А внешний вид чугунных печей радует разнообразием

Чугунная печь не прогорит, так как у неё высокая жаростойкость. А внешний вид чугунных печей радует разнообразием.

Чугунная печь для казана поможет вам не только приготовить прекрасные, ароматные блюда восточной кухни, но и прослужит долгие годы, переходя в вашей семье из поколения в поколение.

Чугунная печь наиболее подходящий вариант для установки на участке, поскольку совмещает в себе такие возможности, как:

• простое перемещение агрегата с одного места на другое;
• устойчивость и безопасность при эксплуатации;
• экономия на топливе (дровах) за счёт закрытой топки.

На чугунном камельке, помимо традиционных блюд, готовящихся в казане, можно приготовить рыбу, шашлыки и прочие вкуснейшие продукты.

Конструкция чугунной печки внешне похожа на цилиндр с дном, но с открытым верхом. Чугунный агрегат оснащён ножками и дверкой для удобства топки.

Дымоход у чугунных конструкций может быть трёх видов:

трубный;

в виде небольших треугольных вырезов в верхней части цилиндра;

колосник.

Цена чугунного агрегата напрямую зависит от толщины материала и сложности приобретаемой конструкции. Самыми дорогими на рынке являются металло-чугунные изделия, немного дешевле — из нержавейки, остальные виды — совсем недороги.

Приобретать совсем дешёвые аппараты не рекомендуется, поскольку металл у них быстро прогорает, делая невозможным дальнейшую эксплуатацию изделия.

Наиболее популярны чугунные печи, поскольку они максимально долго сохраняют тепло, а их единственным недостатком является большой вес.

Этот материал практически не коробится от высоких температур, не прогорает, не подвержен коррозии. Благодаря этим свойствам чугунная печь для казана прослужит вам верой и правдой много лет. А казан из такого материала при регулярном применении постепенно покрывается тонким слоем нагара, защищающим его от пригорания. Пропитка маслами и жиром продлевает срок жизни.

Впрочем, печи изготавливают также из кирпича или толстого металла. Они могут быть газовыми – неплохой вариант для походов и не только. Однако характерного аромата дымка от огня на газе вам, конечно, не дождаться.

Для этого дымок должен слегка виться над готовящейся пищей, а казан должен быть достаточно глубоким с округлым дном.

Умельцы делают кирпичные печи своими руками. Не склонным к подобному творчеству не составит труда приобрести готовую чугунную печь для казана. Сейчас их продается множество, в широком ассортименте. И не забудьте к ней купить чугунный казан.

Чугунная печь под казан позволяет приготовить множество блюд, начиная от простого кипячения воды и варки супов, и заканчивая традиционными блюдами с дымком, вроде тройной ухи, туристского кондера и других.

Многие блюда восточной кухни тоже готовятся этим способом, но непременно в кирпичной печи. Топочная часть в ней должна нагреваться быстро, а отдавать тепло медленно. Только так вы сможете приготовить, например, настоящий узбекский плов.

Печи чугунные под казан хороши тем, что позволяют сделать любимое блюдо, экономно расходуя топливо, поскольку огонь внутри них хорошо защищен от ветра. Казан в таких условиях быстро и равномерно прогревается, а еда в нем получается такая, что пальчики оближешь.

Если вы хотите готовить любимые блюда не только на даче или своем домашнем участке, но и где-нибудь в походе, вам пригодится разборная чугунная печь для казана. Она хоть и тяжеловата, но в багажнике прекрасно поместится и доедет до нужного места, где вы ее соберете и будете радовать компанию друзей-путешественников ароматными блюдами.

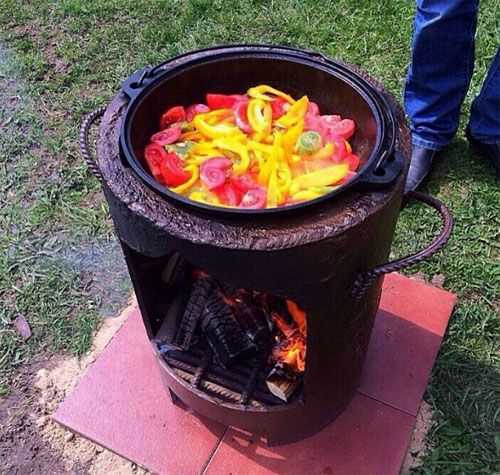

Особенности

Какая должна быть печь для казана? Сразу стоит отметить, что она не отличается сложностью конструкции и соорудить ее можно собственными усилиями, при наличии желания и некоторых навыков работы с инструментом.

Внешне печь напоминает мангал, но который выполнен круглым, ведь и казан имеет подобную форму. Традиционно казан применяется при приготовлении пищи на открытом огне. Именно поэтому при проектировании печки необходимо учитывать эту особенность.

Оптимальным вариантом будет конструкция, в которой предусмотрены съемные ножки

Очень важно, чтобы конструкция была мобильной, ведь в таком случае ее можно будет взять с собой, выезжая на природу или перемещать по участку, складывать в гараж или сарай на хранение

Печь, предназначенная для приготовления кулинарных изысков в казане со стороны, напоминает цилиндр. В качестве опоры для основы должны быть массивные ножки, чтобы они могли выдержать массу казанка с едой в нем.

В нижней части цилиндра выполняется дно, тогда как верхняя часть обязательно остается открытой. Ведь как уже было отмечено, кулинарные шедевры в казане готовятся только лишь на открытом пламени. Некоторые решают доукомплектовать конструкцию печи дымоходом, но это не обязательное условие.

При приготовлении еды на такой печи происходит экономное расходование тепловой энергии, ведь пламя надежно защищено от ветра. В такой печи прогрев котла происходит в разы скорее, нежели на открытом костре.

О печах «Самарканд»

Печи-казаны “Самарканд”

Печь-казан «Самарканд» (см. рис. справа) вполне заменяет кирпичную печь для «азии», а обходится не в пример дешевле: кулинарный «Самарканд» с казаном на 6 л и весом в 40 кг можно купить за 15 000 руб., причем от плова из него не откажется и упомянутый выше бай в зеленом пиджаке с золотыми пуговицами. Но популярность «Самаркандов» вызвала изрядную путаницу.

Во-первых, критики возмущаются: где шамотная футеровка? Где прогары со сборниками? Именно от этих дорогостоящих и лишающих печь мобильности частей и позволил отказаться корпус «Самарканда» из современной жаропрочной стали. Просчитав его как следует в увязке со штатным котлом, конструкторы добились режима томления, как в большой кирпичной печи. И минимальный объем котла при этом удалось уменьшить с 40-50 л до 5-6. Тепловая мощность для разных блюд регулируется уже подачей воздуха в топку, а не выбором дров, карагач-чинар-саксаул-тополь и пр.

Первоначальный отсев сомнительных предложений можно сделать по релизам и анонсам продавцов-перекупщиков. Они, конечно, слыхали о Фау-1, 2, знакомы с легендами о Фау-3, но, будучи, мягко говоря, не очень-то грамотными, не знают, что «фау» – это буква немецкого алфавита V, а само название «чудо-оружия» происходит от Vergeltung (фергельтунг, возмездие). Поэтому название фирмы пишут Feringer, тогда как она называется Veringer. Прямые контрагенты производителя таких ошибок, конечно, не делают.

Следующий, и заключительный, этап проверки предложения уже обычный: требуем сертификат на печь. В нем должно быть точно указано ее назначение. В любом случае, даже оригинальный «Самарканд» ценой менее 15 тыс. руб. – обычная отопительно-варочная печь. «Байского» плова в ней не получится.

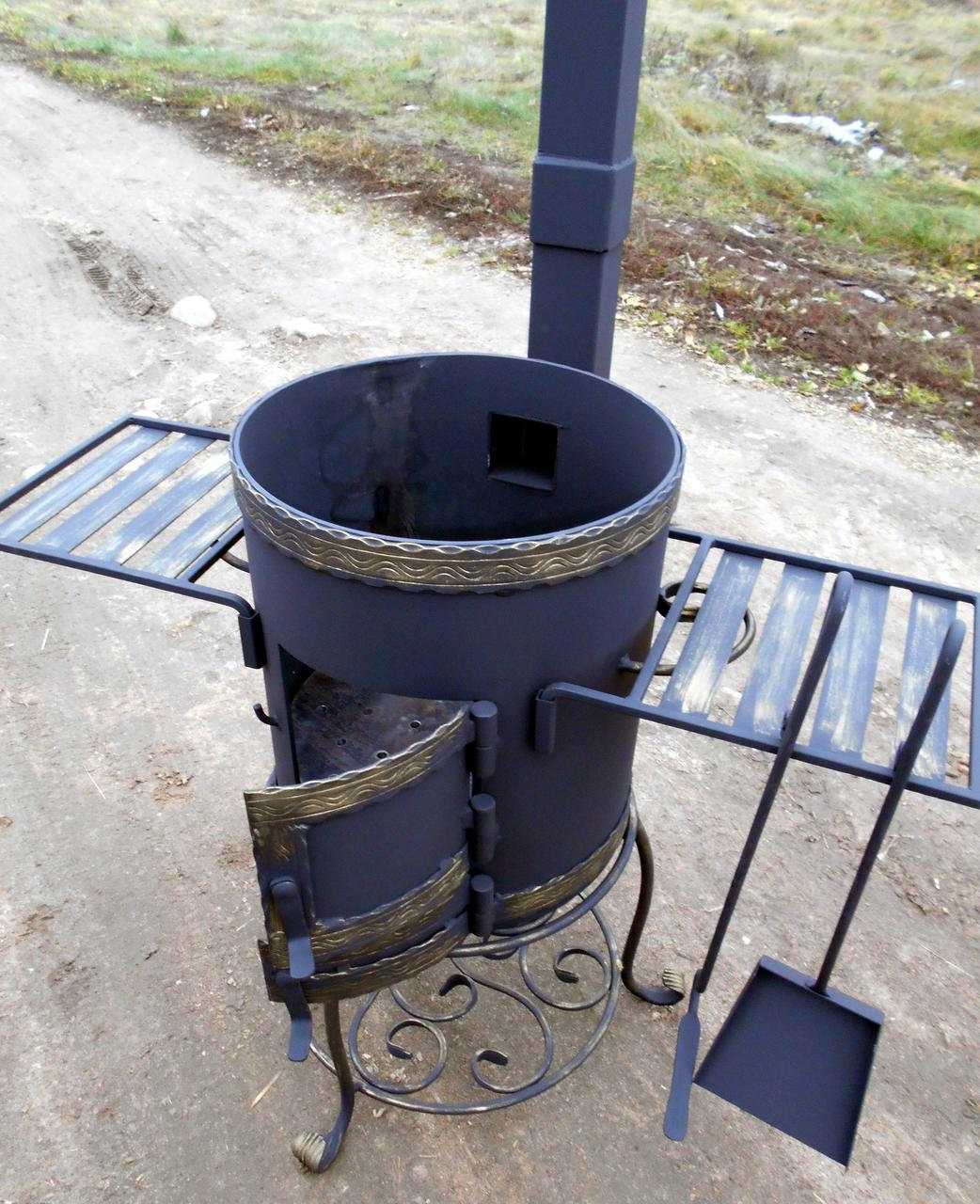

Лучшие печки-мангалы для казана

Как и изделия из чугуна, мангалы обладают высокой прочностью, так как изготавливаются из стали. Приняв решение купить печь казан-мангал, пользователь получит устройство с компактными размерами, небольшим весом, функциональное и по приемлемой цене. Специалистами ВыборЭксперта было проанализировано 10 моделей. После их детального сравнения в данный раздел попали 2 самые лучшие печки-мангалы.

Стэн

…Пользуюсь этой многофункциональной разборной печью 4 месяца. Действительно, на сборку уходит не более 2-х минут. Часто готовлю шашлыки и плов – получается невероятно вкусно…

Мнение эксперта

Преимущество печи «Казан-мангал» от Стэн – разборная конструкция, которая всего за 2 минуты превращается в очаг для казана объемом от 6 до 12 л. Корпус состоит из нескольких секций, изготовленных из жаростойкой стали толщиной 3 мм. Съемная панель может служить колосником и варочной поверхностью. При ее установке в среднем положении изделие можно использовать в качестве мангала. Для шампуров предусмотрены специальные выемки. Трансформация в плиту происходит посредством перемещения панели в верхнее положение.

Достоинства

• В комплекте есть чехол для транспортировки;
• Небольшой вес – 18.4 кг;
• Удобная конструкция;
• Возможность использования накладного кольца;
• Компактные размеры – 44 х 39 х 45 см.

Недостатки

Отсутствие дымохода.

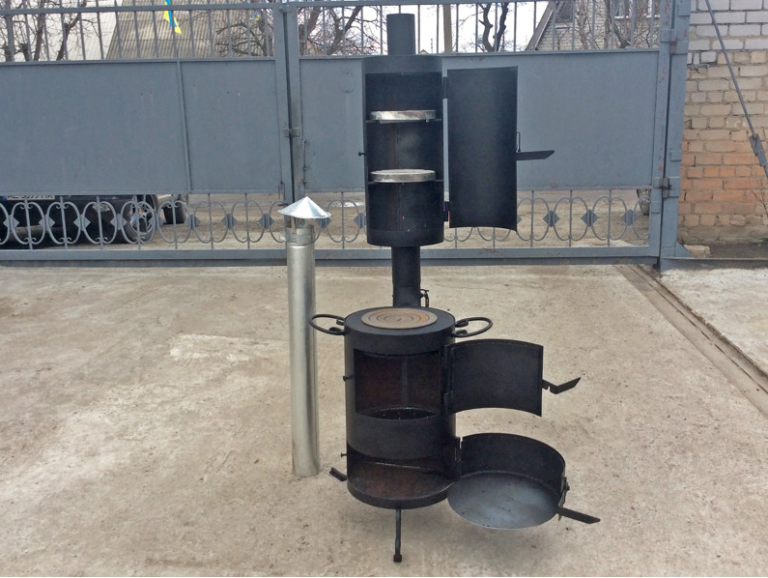

Универсал

Уличная модель представляет собой полноценный барбекю-комплекс из печи для казана, барбекю, мангала и коптильни. Плюсом является наличие крышки из нержавеющей стали для копчения. Ее можно использовать во время приготовления блюд, чтобы обеспечить наиболее равномерное прогревание, а также в качестве защиты от дождя.

Мангал-гриль с печью под казан «Универсал» от Bestpohod изготовлен из усиленной 4-миллиметровой стали с защитным покрытием от жара. Конструкцией предусмотрены 4 ножки, которые обеспечивают максимальную устойчивость печи. Изделие имеет оптимальную длину (150 см) и ширину (35 см) для установки в саду, возле беседки или под навесом. В комплект входит задвижка, совок и кочерга.

Достоинства

• Высокая прочность;
• Многофункциональность;
• Наличие съемного столика;
• Хорошая высота с установленным дымоходом – 150 см;
• Толщина решетки для гриля – 5 мм.

Недостатки

Отсутствие колесиков для перемещения.

Стационарная печь для казана

Напрасно люди опасаются, что стационарная печь для казана утяжелит дизайн участка или беседки. Напротив, она может стать настоящим украшением. Работы и расходов тут побольше, чем с переносной конструкцией, но зато вы можете приготовить блюда с «дымком» в любое время года и при любой погоде.

Материалы для изготовления стационарной печи для казана:

1. Кирпич красный огнеупорный.
2. Раствор для кладки (песок и шамотный порошок).
3. Решётка колосниковая.
4. Дверцы для топки и зольника.
5. Стальные уголки и готовая верхняя плита с кольцами.

Стандартная высота плиты варьируется от 80 до 85 см, в зависимости от вашего удобства. Для такой печи не нужен фундамент, достаточно залить опалубку и армировать её стальными прутами. Очень важна идеально ровная поверхность, не забудьте проверить это уровнем.

Приступаем к кладке

Первые два ряда: выкладывается дно печки.

3 ряд: устанавливаем дверцы зольника, и крепим их стальной проволокой к соседним кирпичам. Проволоку закладываем раствором.

Продолжаем выкладывать стены печки, перекрываем дверцу зольника и начинаем выкладывать внутреннюю часть для укладки колосников и отверстие под дымоход.

Следующий шаг — крепим дверцы топки точно так же, как и дверцы зольника стальной проволокой.

Продолжаем выкладывать внутреннюю часть и внешние стенки.

Кладём сверху на печь железные уголки и крепим к ним железный лист с круглым отверстием для казана. Следим, чтобы отверстие находилось прямо над будущим огнём.

Если кладка получилась достаточно ровной, то никаких дополнительных работ не нужно. Однако, если вы всё же хотите облагородить внешний вид печки, обложите её огнеупорной плиткой.

Вот и всё, после просушки, которая обычно длится 7–10 дней, ваша печка готова к работе.

рмнт.ру, Игорь Максимов

Изготавливаем печь своими руками: инструкция

В общем случае очередность действий при строительстве печи под казан своими руками выглядит так:

Устройство основания

Итак, как изготовить печь под казан из кирпича своими руками? Ввиду своих скромных размеров печь для казана, в отличие от полноценной кирпичной печи, в фундаменте не нуждается. Но монолитное армированное основание у нее должно быть обязательно, иначе кирпичная кладка со временем покосится. Формируют его в несколько этапов:

1. Грунт на расчищенной и выровненной площадке обильно смачивают и трамбуют.
2. Из досок сооружают прямоугольную опалубку высотой в 50 – 100 мм, у которой размеры в плане соответствуют размерам печи. Верхний край опалубки должен быть строго горизонтальным – этого нужно добиться при помощи строительного уровня.
3. Из песка и шамотного порошка готовится смесь (соотношение – 3:1), в которую постепенно добавляется вода. Как только раствор становится достаточно пластичным, процесс приготовления можно считать завершенным.
4. Приготовленным раствором заполняют опалубку до самого верха.

Сразу после заливки на раствор в продольном и поперечном направлениях раскладывают арматурные стержни, формируя таким образом сетку с размерами ячейки 100х100 мм.

Основание под печку

Следующий этап – кладку печи – нужно начинать сразу же, не дожидаясь затвердения основания.

Кладка печи

Все швы в кладке, особенно с лицевой стороны, должны иметь равную ширину. При отсутствии навыков каменщика добиться этого можно посредством одинаковых по размеру деревянных реек, устанавливаемых между кирпичами (удаляются после схватывания раствора). Кладку ведут с перевязкой швов. Все металлические детали устанавливаются прямо по ходу возведения печи.

Дальнейшие действия:

1. Для установки дверок в кладку нужно вмонтировать проволоку, зажав ее концы между кирпичами и зафиксировав раствором.
2. Колосник устанавливается сразу после перекрытия дверцы зольника.
3. Далее приступают к укладке топки. Ее стенки выполняются из шамотного кирпича, способного выдерживать высокие температуры. Они должны иметь форму вертикального цилиндра, срезанного в передней части (здесь будет устанавливаться дверца).
4. В верхней части топки на тыльной стороне печи нужно оставить проем, к которому будет подсоединяться дымоход.

На завершающем этапе нужно заделать в кладку уголки и уложить на них плиту с отверстием для казана.

После этого можно выполнить расшивку швов снаружи печи или обложить ее плиткой.

Процесс кладки

Изготовление и установка дымохода

Дымоход предлагается изготовить из двух отрезков стальной трубы диаметром 100 – 120 мм и тройника, вваренного между ними.

Конструкцию можно установить в неглубокой скважине, дно которой предварительно засыпается щебнем.

Нижняя часть дымохода должна иметь такую длину, чтобы после придания конструкции вертикального положения тройник оказался прямо напротив дымоотводящего отверстия топки.

Длина второго отрезка трубы, который приваривается к тройнику сверху, должна обеспечить выброс дыма выше человеческого роста.

Отвод тройника следует завести в дымоотводящее отверстие топки, уплотнив при этом зазоры печной глиной.

В готовой печи нужно развести огонь, чтобы таким образом просушить ее. Заодно это поможет проверить топку и дымоход на герметичность. На агрегат можно установить казан, наполненный водой. Если пузырьки воздуха, образующиеся на днище перед самым закипанием, будут расположены равномерно, значит и нагрев происходит равномерно.

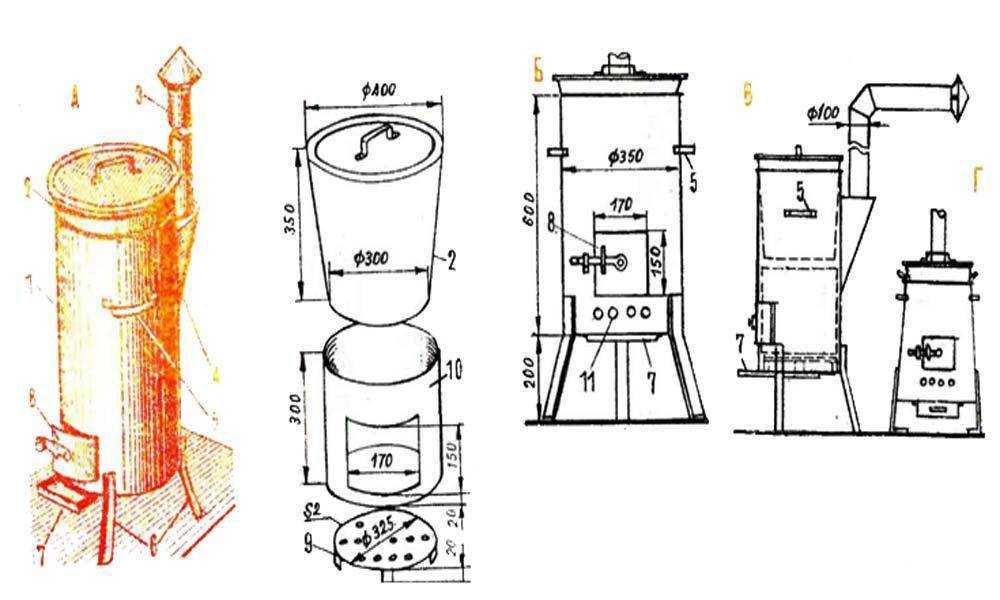

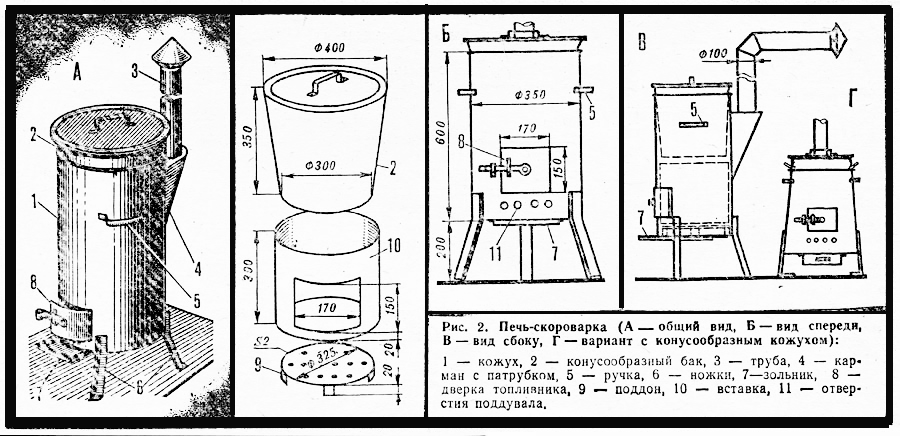

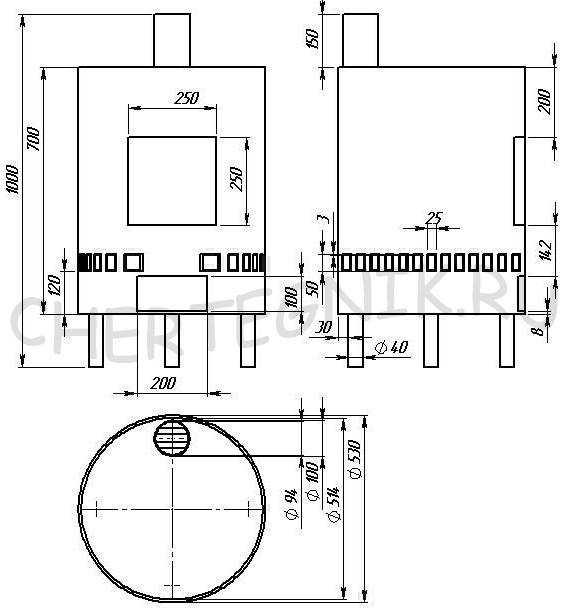

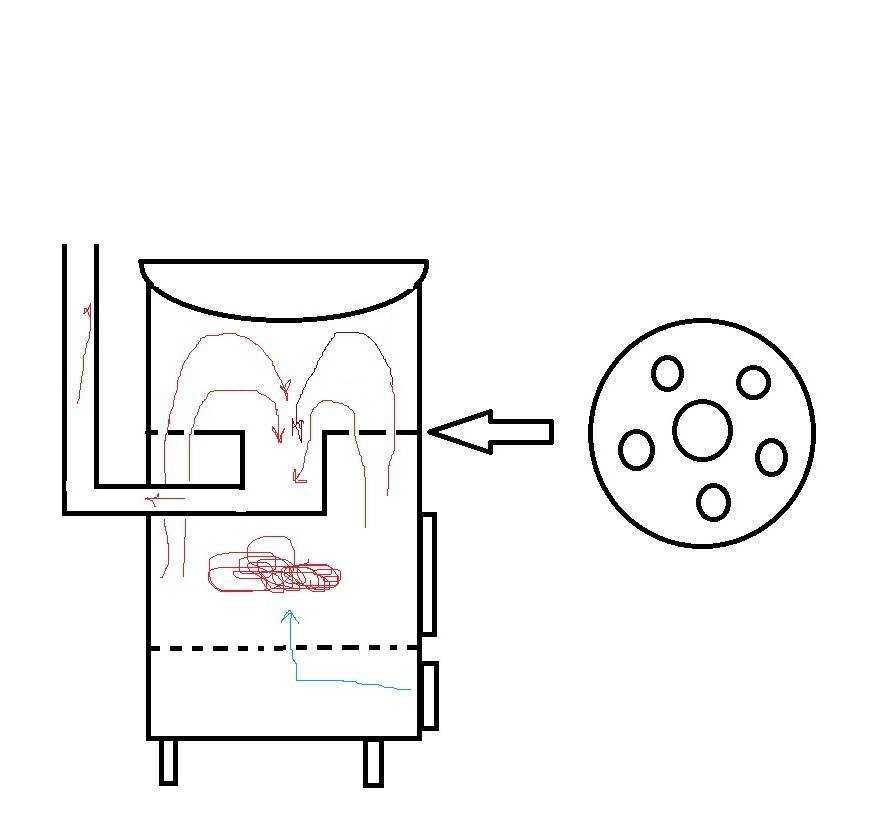

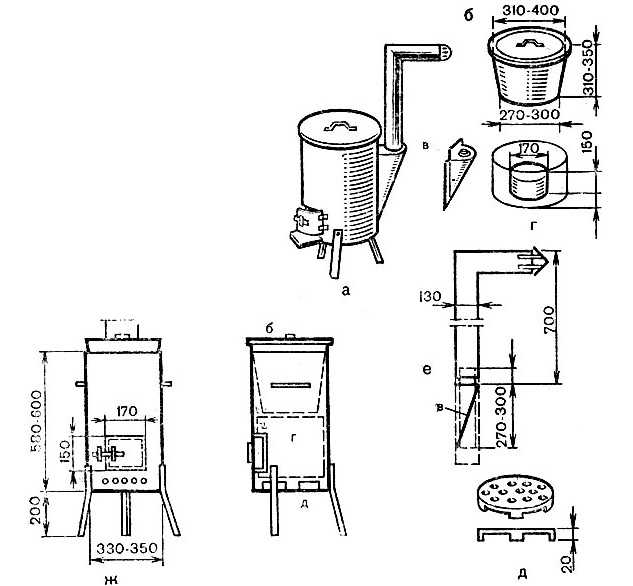

Проектируем конструкцию

Первый этап создания будущей миниатюрной печной установки начинается с наброска ее эскиза. Этот чертеж произвольной формы должен отражать все необходимые размеры, как самой печи, так и ее деталей. Примером подобного творения может служить следующий образец:

Размер диаметра трубы не указан специально, ибо он напрямую зависит от объема конкретно используемого казана. Труба подбирается таким образом, чтобы тело казана входило в нее строго на min = 2/3 его высоты.

При несоблюдении подобной рекомендации гарантирован медленный разогрев такой самодельной печи и повышенный расход дров.

Если покупка казана только предстоит, то можно поступить иначе – подобрать сам казан применительно к размерам имеющейся трубы.

При определении линейных размеров трубы-заготовки необходимо учитывать, что расстояние от днища казана до заложенных дров – не должно превышать max = 300 мм. Это непременно обеспечит наиболее высокий КПД такого самодельного печного устройства.

Необходимо определиться с дымоходом, так как в простейшем варианте дымоход может и отсутствовать. Но в таком случае придется вырезать ряд отверстий в верхней части изготовляемой печной конструкции. Они и будут служить дымоходной системой.

Так как печь для казана явно будет переноситься, то наличие ручек на ней будет весьма целесообразно

Далее решается вопрос со стойками-ножками. Практически можно обойтись и без них, однако конструкция с ножками гораздо функциональнее и выглядит весьма эстетично.

Размеры стоек абсолютно произвольны, но крайне желательно, чтобы стойки обеспечивали такую высоту печной конструкции, при которой не придется нагибаться к казану.

Подготовка к работе

Перед началом создания данной установки необходимо заранее подготовить подробные чертежи, позволяющие иметь четкое представление об расположение каждого элемента.

Модель печи может иметь несколько разновидностей формы. Современные изделия бывают:

• Цилиндрическими;
• Квадратными;
• Гранёными;
• Многоуровневыми.

Главной сложностью для инженера является расчёт полезной площади, а также вычисление объема отверстия, под которое будет подбираться казан. Изделия в виде призмы можно сделать без вальцевых деталей, но при сгибании краев удается достичь неровных граней, которые может быть в заломах.

Виды подставок под казаны

Казанки для приготовления пищи чаще всего представлены в виде чугунной посуды в виде полусферы.

Казан – литой котел. Отличительная его черта – полукруглое дно, которое не позволяет устанавливать его на очаг без специального поддерживающего приспособления – треноги.

Из-за своего строения их неудобно устанавливать на открытый огонь. Поэтому были изобретены специальные подставки. Они бывают нескольких видов.

При наличии некоторого перечня инструментов и материалов ее можно сделать своими руками.

Таган на трех ножках

Таган представляет собой металлическую конструкцию, которая состоит из небольшого кольца и трех длинных ножек.

Подставка под казан имеет разновидности – по материалу и месту использования – на мангале, костре или плите.

Таган устанавливается таким образом, чтобы ножки прочно упирались в землю под углом, а сам казан находился над костром в кольце.

Ножки трехногой подставки устанавливаются в виде конуса. Между ними сохраняется равное расстояние, что является важным фактором, определяющим степень устойчивости конструкции.

Таган на четырех ножках

Таган на четырех ножках имеет аналогичное строение и механизм работы. Данная конструкция может выпускаться в разобранном виде. Таким образом, можно регулировать длину ножек, и даже само кольцо для удержания казанков разных размеров.

Конструкция четырехногой подставки сходна с конструкцией треноги. Единственным их отличием друг от друга является наличие четвертной опоры.

Подказанники для стола или плиты

Кольцо с небольшими ножками (около 30-50 см) называется подказанником. Преимущественно его используют для удержания полукруглой посуды над обычной конфоркой.

Также он может быть подставкой для казанка на столе.

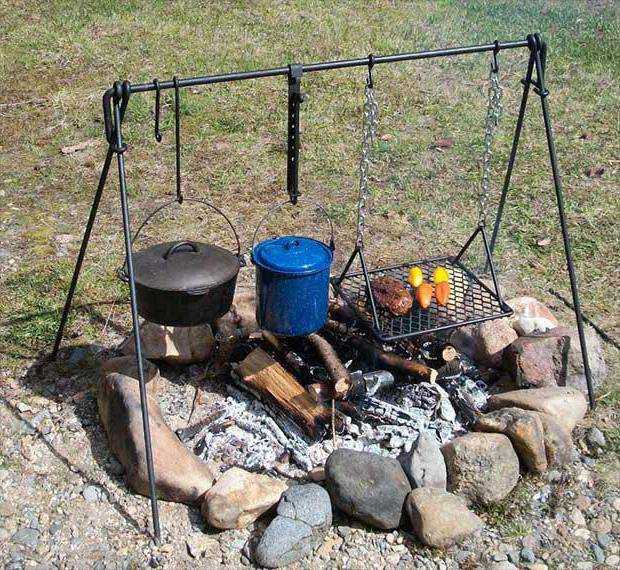

Конструкция из опоры и крючка

Соединенные между собой три длинные ножки прочно устанавливаются в землю, а на месте их пересечения находится крючок – так выглядит простая конструкция данного держателя для казанка.

Вместо окружности на ножках, есть модели с крючком, куда подвешивается казан.

Но она будет работать только в том случае, если у посуды имеется дополнительная ручка, за которую можно ее подвесить там, где располагается мангал.

Тренога для казана – самое оптимальное решение для приготовления еды на костре.

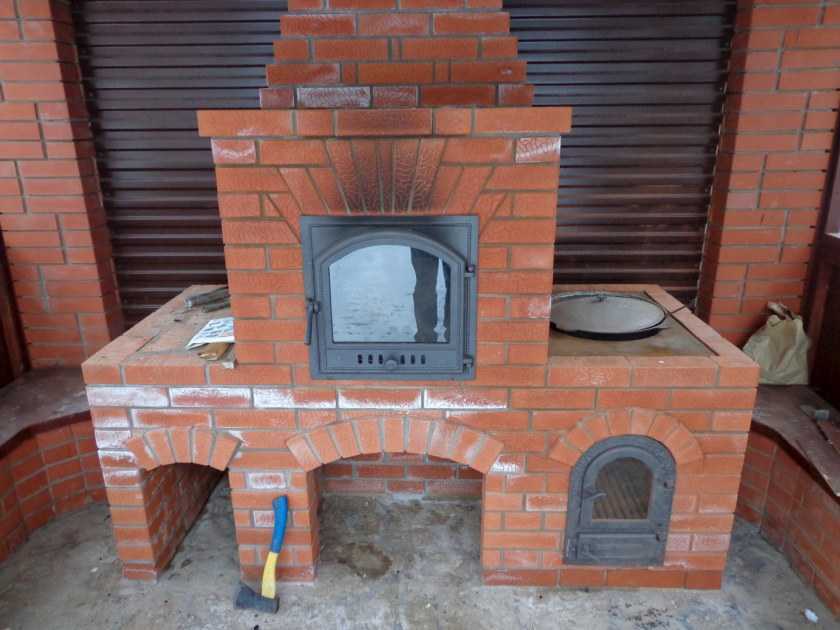

Создание кирпичной версии

Печь для казана – это и зона для кулинарных процессов, и декоративная составляющая участка. Поэтому нужно ответственно выбирать место для неё и её формат.

Перечень всего необходимого для работы таков:

• Кирпич. Вид – шамотный.
• Плита для перекрытия. Её плотность – 2 см.
• Болгарка.
• Уголки из нержавейки.
• Песок.
• Порошок огнестойкий.
• Колосники.
• Дверцы.
• Вёдра.
• Лопата.

Наружные показатели конструкции могут варьироваться. Но благодаря внутренним параметрам конструкция должна походить на продуктовую подставку (на неё обычно кладут яйца). Чтобы облегчить её эксплуатацию, её можно поднять на 80-90 см.

Пример схемы:

Для данной печи можно устроить полноценный фундамент. Хотя это необязательное условие. Ведь планируется сооружение с несущественной массой. Чтобы исключить перекос кирпичной кладки, следует залить бетон и укрепить его арматурой.

Рабочий алгоритм таков:

1. Выбор площадки для строительства. С неё устраняется весь мусор, и прочие предметы, и растительность. Площадка интенсивно смачивается водой. Грунт выравнивается и трамбуется.
2. Создаётся опалубка. Используются стандартные доски.
3. Делается смесь из песка и огнестойкого порошка. Пропорции: 3:1. Компоненты тщательно перемешиваются, пока состав не станет составом пластичным и подвижным.
4. Эта смесь заливается в опалубку. Получается слой 5-10 см. Поверхность выравнивается. Ровность проверяется уровнем.
5. На состав укладывается арматурные прутья. Их расположение: поперечное и вдоль. Дистанция – 10 см.

После этого можно начинать выстраивать печь под казан.

Процесс кладки

Кирпичная версия создаётся с наличием идеально ровных швов. Для этого между кирпичами нужно устроить тоненькие деревянные рейки. Их можно изымать после даже небольшого отвердения кладки. Также это поможет легче расшивать швы (если понадобится).

Ещё при кладке перевязываются швы. Это значит, что кладка стартует по принципу в полкирпича. Все нечётные линии образуются в полкирпича. Чётные – в целый кирпич.

Все металлические составляющие конструкции устраиваются во время кладки.

Если вы купили не профильную плиту, а стандартную, в ней можно создать круг подходящего диаметра, а крайние стороны обработать напильником.

Когда ставятся трубы, то обязательно стыкуются. Угол превосходит значение в 90 C. Это мера для улучшения тяги.

По завершении работ сооружение можно обшить плиткой.

Затем созданная печка для казана высушивается: в ней разводится незначительное пламя.

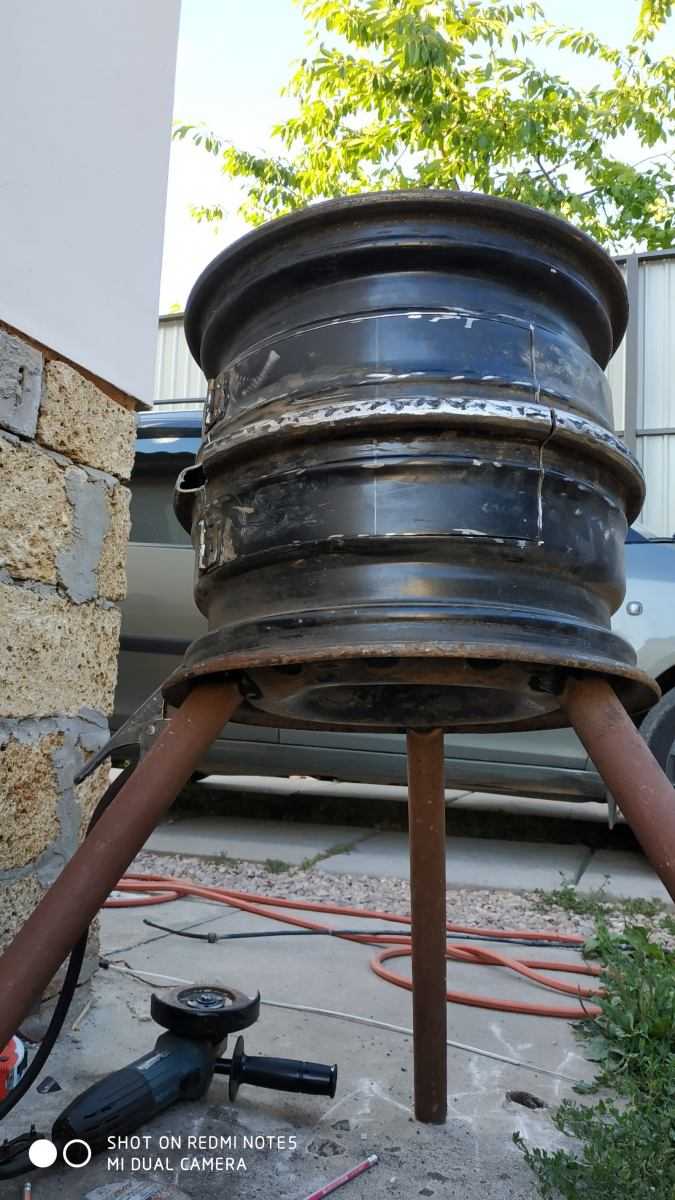

Изделие из колесных дисков

В конструкции печи не всегда важна эстетика. Бывают случаи, когда ставка делается только на функциональность устройства. Примеров народного творчества может служить устройство, состоящее из двух колесных дисков. Перегородка диска обычно смещена в одну сторону. Нижний диск располагается так, чтобы его перегородка была как можно ниже. У верхнего диска она удаляется совсем.

Отрезанная деталь диска

Диски совмещаются соосно и соединяются с помощью сварки. Нижняя перегородка играет роль колосника. Полость двух дисков является топкой. Остается только вырезать в боковой части отверстие для дверцы, приварить ручки, ножки и самодельным устройством можно пользоваться.

Простая и понятная конструкция

Материал и инструменты

Обязательные инструменты: печной молоток-кирочка, кельма или мастерок, совковая лопата, строительный уровень, угольник, шнур, рулетка, ёмкость под смесь. Резку кирпича очень облегчает болгарка. Насадка-миксер для перфоратора облегчит вымешивание кладочной смеси. Для осаживания кирпичей удобна резиновая киянка.

Для кладки кирпича потребуется печная смесь, составлять ее самостоятельно мы не рекомендуем ни новичку, ни опытному печнику — выйдет хуже готовой.

Обращайте внимание на такие свойства:

• Для печей, где будет использоваться шамотный кирпич, потребуется жаростойкая смесь.
• Хорошая водостойкость.
• Можно использовать для сухого кирпича.
• Хорошая пластичность.

Из кирпича вам потребуются: огнеупорный шамотный и керамический полнотелый пластичной формовки (как замену можно использовать клинкерный).

Заказывая кирпич придётся смириться, что часть кирпича будет негодной: бой в дороге, сколы и прочие изъяны по внешней поверхности. По этому берите с запасом 10-20 %.

Потребуются также асбестовый шнур, он пойдёт в тепловые зазоры, и проволока для крепления дверок и заслонок.

Для простой печи потребуется:

• Кирпич печной 169 шт;
• Кирпич огнеупорный 57 шт;
• Топочная дверца;
• Дверца поддувала;
• Отвод под дымоход;
• Плита с кольцами;
• Отожжённая или нихромовая проволока 3 мм общей длиной 9 м.

Для специальной печи:

• Кирпич печной 344 шт;
• Кирпич огнеупорный 231 шт;
• Топочная дверца;
• Дверца поддувала;
• Отвод под дымоход;
• Плита с кольцами;
• Отожжённая или нихромовая проволока 3 мм общей длиной 9 м.
